人教版九年级下册物理第2节 电生磁
人教版九年级物理第二十章第2节 电生磁教案
教案：人教版九年级物理第二十章第2节电生磁一、教学内容1. 电磁感应现象的发现：介绍法拉第的实验及其对电磁感应现象的发现。
2. 电磁感应现象的原理：解释电磁感应现象的本质，即磁场与导体运动相互作用产生电流的现象。
3. 感应电流的方向：介绍楞次定律，解释感应电流的方向与磁场变化的关系。
4. 电磁感应的应用：介绍电磁感应现象在实际生活中的应用，如发电机、变压器等。
二、教学目标1. 理解电磁感应现象的原理，能解释电磁感应现象的发生过程。
2. 掌握楞次定律，能判断感应电流的方向。
3. 了解电磁感应现象在实际生活中的应用，提高学生的学习兴趣和实际操作能力。
三、教学难点与重点1. 教学难点：电磁感应现象的原理及楞次定律的运用。
2. 教学重点：电磁感应现象的发现和应用。
四、教具与学具准备1. 教具：PPT、黑板、粉笔、实验器材（发电机、变压器等）。
2. 学具：教材、笔记本、实验报告册。
五、教学过程1. 实践情景引入：通过展示一个简易的发电机模型，让学生观察到电磁感应现象，引发学生的兴趣和好奇心。
2. 知识讲解：（1）介绍法拉第的实验，解释电磁感应现象的发现过程。
（2）讲解电磁感应现象的原理，引导学生理解磁场与导体运动相互作用产生电流的现象。
（3）讲解楞次定律，让学生掌握感应电流的方向判断方法。
3. 例题讲解：通过一个简单的例题，让学生运用楞次定律判断感应电流的方向。
4. 随堂练习：让学生分组进行实验，观察并记录实验现象，巩固对电磁感应现象的理解。
5. 知识拓展：介绍电磁感应现象在实际生活中的应用，如发电机、变压器等，激发学生的学习兴趣。
六、板书设计板书设计如下：电磁感应现象1. 发现：法拉第实验2. 原理：磁场与导体运动相互作用产生电流3. 楞次定律：判断感应电流方向4. 应用：发电机、变压器等七、作业设计1. 作业题目：（1）描述法拉第实验的过程，解释电磁感应现象的发现。
a. 导体棒在磁场中从左向右运动b. 导体棒在磁场中从右向左运动c. 导体棒在磁场中保持静止2. 答案：（1）法拉第实验：通过实验观察到，当导体在磁场中运动时，导体中会产生电流。
人教版物理九年级下册第二十章第2节《电生磁》
特别提醒！ 1.决定通电螺线管两端极性的根本因素是螺线管中电流的方向， 电流的方向一致则通电螺线管两端的极性就相同。 2. N 极和 S 极一定在通电螺线管的两端。 3.判断时必须让右手弯曲四指所指的方向与螺线管中电流的方向 一致。
例3 （1） 判断下面螺线管中的N极和S极：
S
N
N
S
解析：
右手握住螺线管
现象
①通电后，小磁针发生偏转，不同位置小磁针N极指向不同； ②电流方向改变，小磁针指向发生改变。
现象分析：①通电螺线管有两个磁极且在两端； ②小磁针的N极指向改变，说明磁场方向改变了， 由此可知，通电螺线管的磁场方向与电流方向有关。
探究活动三：通电螺线管外部磁场的分布特征
实验
在白纸板上均匀撒上一些铁屑，给螺线管通电后，轻轻 敲击白纸板，观察铁屑的分布情况。
实验 探究
实验 现象
小磁针发生 了偏转
小磁针又回 到原来位置
小磁针向相反 的方向偏转
在静止的小磁针上方放置一根与小磁针平行的直导线， 分别对导线进行如图所示操作。
实验探究
（1）通电导线的周围产生了磁场； 现象分析 （2）电流的磁场方向与电流方向有关。
特别提醒！ 1.实验时，导线需要处于南北方向，与小磁针保持平行，这样便 于比较通电前后小磁针的偏转情况。 2.实验时，宜采用“触接”的方式给导线通电，即给导线通电时 间要短，因为用电源短路的形式获得较大电流容易烧坏电源。 3.实验中运用了转换法，电流产生的磁场通过小磁针的偏转来体 现。
不向同符，合通右电手螺螺线管旋两这端一的规极律性。不同。
通电螺线管和条形磁体
通电螺线管
通电时有磁性，断电时无磁性 不同点
N极、S极和电流方向有关
人教版物理九年级全一册《第2节 电生磁》教案
人教版物理九年级全一册《第2节电生磁》教案一. 教材分析《第2节电生磁》是人教版物理九年级全一册的一节重要内容，主要介绍了电流的磁效应。
通过本节课的学习，学生将了解电生磁的现象，理解电流产生磁场的原理，并掌握相关实验操作技能。
二. 学情分析九年级的学生已经具备了一定的实验操作能力和抽象思维能力。
他们对电流和磁场有一定的了解，但可能对电生磁的现象和原理认识不够深入。
因此，在教学过程中，需要注重引导学生通过实验观察现象，分析原理，提高他们的科学探究能力。
三. 教学目标1.知识与技能：了解电生磁的现象，理解电流产生磁场的原理，学会使用安培定则判断通电螺线管的磁极。
2.过程与方法：通过实验观察电生磁的现象，培养学生的观察能力和实验操作能力；通过分析实验结果，提高学生的科学探究能力。
3.情感态度价值观：激发学生对物理现象的好奇心，培养他们积极探索科学的精神。
四. 教学重难点1.重点：电生磁的现象，电流产生磁场的原理。
2.难点：安培定则的应用，通电螺线管磁极的判断。
五. 教学方法1.实验法：通过观察实验现象，引导学生认识电生磁的现象。
2.讲解法：讲解电流产生磁场的原理，引导学生理解电生磁的内在规律。
3.讨论法：分组讨论实验结果，分析电流产生磁场的原理。
4.提问法：引导学生思考问题，激发学生的学习兴趣。
六. 教学准备1.实验器材：电池、导线、铁钉、小磁针、通电螺线管等。
2.教学工具：多媒体课件、黑板、粉笔等。
七. 教学过程导入（5分钟）教师通过展示奥斯特实验的图片，引导学生回顾电流的磁效应。
提问：你们知道电流周围存在磁场吗？电流产生的磁场有哪些特点？呈现（10分钟）1.教师演示实验：将通电螺线管放入小磁针上方，观察小磁针的偏转情况。
引导学生注意观察实验现象。
2.学生分组实验：每组学生自行操作实验，观察通电螺线管周围的磁场分布。
操练（15分钟）1.学生分组讨论：根据实验结果，分析电流产生磁场的特点。
2.教师提问：你们能否用安培定则判断通电螺线管的磁极？引导学生思考并回答。

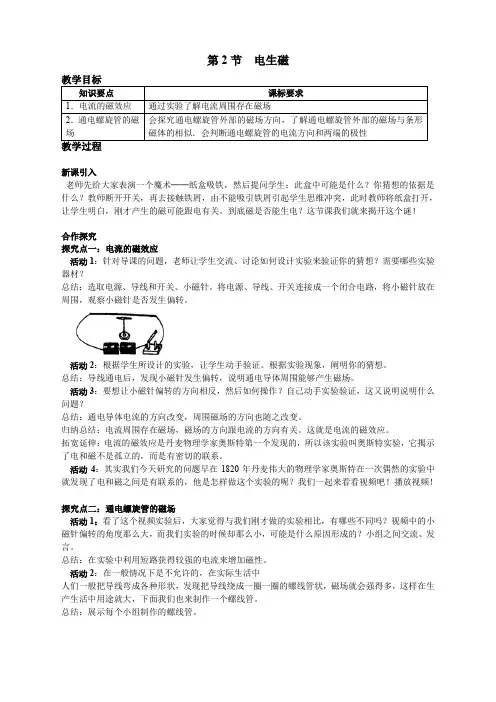

第2节 电生磁人教版九年级下册物理 第2节 电生磁第2节 电生磁(教案)
第2节电生磁新课引入老师先给大家表演一个魔术──纸盒吸铁，然后提问学生：此盒中可能是什么？你猜想的依据是什么？教师断开开关，再去接触铁屑，由不能吸引铁屑引起学生思维冲突，此时教师将纸盒打开，让学生明白，刚才产生的磁可能跟电有关。
到底磁是否能生电？这节课我们就来揭开这个谜！合作探究探究点一：电流的磁效应活动1：针对导课的问题，老师让学生交流、讨论如何设计实验来验证你的猜想？需要哪些实验器材？总结：选取电源、导线和开关、小磁针。
将电源、导线、开关连接成一个闭合电路，将小磁针放在周围，观察小磁针是否发生偏转。
活动2：根据学生所设计的实验，让学生动手验证。
根据实验现象，阐明你的猜想。
总结：导线通电后，发现小磁针发生偏转，说明通电导体周围能够产生磁场。
活动3：要想让小磁针偏转的方向相反，然后如何操作？自己动手实验验证，这又说明说明什么问题？总结：通电导体电流的方向改变，周围磁场的方向也随之改变。
归纳总结：电流周围存在磁场，磁场的方向跟电流的方向有关。
这就是电流的磁效应。
拓宽延伸：电流的磁效应是丹麦物理学家奥斯特第一个发现的，所以该实验叫奥斯特实验，它揭示了电和磁不是孤立的，而是有密切的联系。
活动4：其实我们今天研究的问题早在1820年丹麦伟大的物理学家奥斯特在一次偶然的实验中就发现了电和磁之间是有联系的，他是怎样做这个实验的呢？我们一起来看看视频吧！播放视频！探究点二：通电螺旋管的磁场活动1：看了这个视频实验后，大家觉得与我们刚才做的实验相比，有哪些不同吗？视频中的小磁针偏转的角度那么大，而我们实验的时候却那么小，可能是什么原因形成的？小组之间交流、发言。
总结：在实验中利用短路获得较强的电流来增加磁性。
活动2：在一般情况下是不允许的，在实际生活中人们一般把导线弯成各种形状，发现把导线绕成一圈一圈的螺线管状，磁场就会强得多，这样在生产生活中用途就大，下面我们也来制作一个螺线管。
总结：展示每个小组制作的螺线管。
物理人教版九年级全册第2节 电生磁课件
S
NN
S
第2节 电生磁
小结：
安培定则应用：
• 1.由螺线管中的电流方向，判断通电螺线管 的N、S极；
• 2.已知通电螺线管的N、S极，判定螺线管 中电流的方向；
• 3.根据通电螺线管的N、S极以及电源的正 负极，画出螺线管的绕线方向。
第2节 电生磁
※归纳总结
1、电流的磁效应： 通电导线周围存在 磁场 磁场的方向跟 电流的方向 有关。
甲 通电
乙 断电
丙 改变电流方向
关注电短实验分享
第2节 电生磁
一、电流的磁效应
回顾
第2节 电生磁
一、电流的磁效应
电流的磁效应：通电导线的周围存在与电流方向有关的磁场。
奥斯特实验
甲 通电
乙 断电
丙 改变电流方向
比较甲乙：_____通__电__导___体__周__围__存__在___磁__场________________； 比较甲丙：___磁___场__方__向__跟___电__流__的__方___向__有__关_____________;
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
结论：通电螺线管的外部磁场与条形磁体的磁场相似； 它的两端相当于条形磁体的两极。
回答关于磁场描述演示相识
第2节 电生磁
二、通电螺线管的磁场:
1、螺线管 2、通电螺线管的磁场
（1）通电螺线管的外部磁场与哪种磁体相似？ （条形磁体） （2）通电螺线管的极性与环绕螺线管的电流方向之间有什么关系？
人教版物理九年级20.2电生磁教学设计
-设计电磁感应实验，让学生在操作中观察、思考、讨论，提高实验技能。
3.分层教学，因材施教：
-针对不同层次的学生，设计难易适度的习题和实验任务，使每位学生都能在原有基础上得到提高。
-对学习困难的学生，进行个别辅导，帮助他们克服难点，增强信心。
1.理解电流产生磁场的抽象概念，需要学生具备较强的空间想象力和逻辑思维能力。
2.在实验操作过程中，学生对磁场探测器等仪器的使用可能存在一定难度，需要加强实践指导。
3.电磁感应现象的理解和计算，对学生而言可能较为复杂，需要教师运用生动的教学手段，降低学习难度。
4.学生在学习过程中可能对电磁学在现代科技中的应用产生浓厚兴趣，教师应把握契机，激发学生的学习热情。

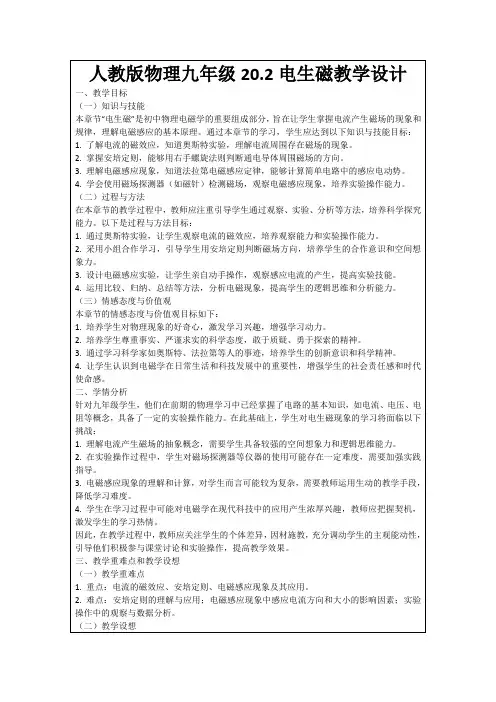

人教版物理九年级20.2电生磁教学设计
一、教学目标
（一）知识与技能
本章节“电生磁”是初中物理电磁学的重要组成部分，旨在让学生掌握电流产生磁场的现象和规律，理解电磁感应的基本原理。通过本章节的学习，学生应达到以下知识与技能目标：
1.了解电流的磁效应，知道奥斯特实验，理解电流周围存在磁场的现象。
2.掌握安培定则，能够用右手螺旋法则判断通电导体周围磁场的方向。
五、作业布置
为了巩固本节课所学知识，提高学生的应用能力，特布置以下作业：
1.复习课本内容：请学生复习本章节的相关内容，尤其是安培定则和电磁感应现象的原理与应用，加深对知识点的理解。
2.课后习题：完成课本后的习题，包括判断题、计算题和应用题，巩固所学知识，提高解题技能。
-判断题：判断通电导体周围磁场的方向，检验学生对安培定则的理解。
3.应用题：联系实际生活，设计电磁现象相关的问题，让学生运用所学知识解决问题。
最新版人教版九年级物理第二十章第二节电生磁优质ppt课件
S
N
N
S
5、如下图所示，通电螺线管附近有甲、乙、丙、丁四个小磁针， 静止时它们的磁极是 ( C)
A. 甲右端为S极 B. 乙左端为N极 C. 丙右端为S极 D. 丁右端为N极
6.图11-17中能够自由转动的两个小磁针a、b放在直导线CD附近，并 与导线平行，当电流的方向从C流向D时，两个小磁针a、b的转动方向 正确的是（ C ）
结论：通电导线的周围存在_磁__场___。
直线电流的磁场 2.改变电流的方向，观察小磁针的偏转方向有什么变化？
• 小磁针的偏转方向发生改变，指向与原先相反。
直线电流的磁场
及时巩固
电流的磁场与_电__流__方向有关，改变___电__流___方向，磁场的方向 也随之改变。
直线电流的磁场 1、既然通电的直导线周围存在磁场，我们肯定会对磁场的分布 （模样）发生兴趣吧。那么怎样才能观察到磁场的分布呢？
（A）a磁针顺时针转动，b磁针逆时针转动 （B）两磁针的N极都转向读者 （C）a磁针的N极、b磁针的S极转向读者 （D）a磁针的S极、b磁针的N极转向读者
这插现入象铁说芯明后了 磁什性 么增呢强？。
通电螺线管的磁场
2、在螺线圈中插入一根铁棒或一枚铁钉，再观察吸引大头针的现 象。
现象：吸引的大头针更多。 结论：插入铁芯后磁性增强。
原因：带铁芯的通电螺线管的磁性比不带铁芯 的通电螺线管的磁性要强，是因为铁芯在磁场 中被磁化后相当于一根磁铁。
通电螺线管的磁场
思考
电荷间的相互作用：同种电荷相斥，异种电荷相吸。 磁极间的相互作用：同名磁极相斥，异名磁极相吸。
• 带电体和磁体有一些相似的性质，这些相似是一种巧合 呢？还是它们之间存在着某些联系呢？
一、奥斯特实验
人教版九年级物理下册第二十章 第2节 电生磁
8. 如图所示，把螺线管沿东西方向水平悬挂起来， 然后给导线通上如图所示的电流，请你想一想会发生的 现象是( D )
第 8 题图
A．通电螺线管仍保持静止不动 B．通电螺线管能在任意位置静止 C．通电螺线管转动，直至 A 端指向南，B 端指向 北 D．通电螺线管转动，直至 B 端指向南，A 端指实 验 表 明 通 电 导 线 周 围 存 在 着
磁场 ，其方向与_________ 电流 _________ 方向有关，这种现象叫
磁 做电流的_________ 效应， 是世界上第一个揭示了电与磁
之间的联系．
条形磁体 的磁场相 2. 通电螺线管外部的磁场与 _________
(填“正”或“负”)极．
7. (2018·贵阳)如图所示，是探究“通电直导线周 围是否存在磁场”实验装置的一部分，置于水平桌面的 小磁针上方有一根与之平行的直导线．关于这个实验下 列说法正确的是( C )
A．首次通过本实验揭开电与磁关系的科学家是法 拉第 B．当直导线通电时，小磁针会离开支架悬浮起来 C．小磁针用于检验通电直导线周围是否存在磁场 D．改变直导线中电流方向，小磁针 N 极的指向不 变
【解析】磁体内的磁感线是从 S 极出发回到 N 极， 小磁针 N 极的指向与该点磁感线的方向一致．所以 a 端 为 N 极， b 端为 S 极， 再根据安培定则判断电流的方向， 从而确定电源的正负极．
12. (2018·盐城)在探究“通电螺线管外部磁场的 方向”实验中，闭合开关，小磁针发生偏转，说明通电
第 9 题图
10. 如图的四幅图，通电螺线管的 N、S 极标注正 确的是( A ) A. C. B. D.
11. 在如图所示的电路中，根据小磁针静止时的指 向可知( A )
人教版物理九年级下册第20章第2节电生磁课件
教学目标
情感、态度与价值观 通过认识电与磁之间的相互联系，使学生乐于探索自然 界的奥秘。
重点 通过奥斯特实验认识电流的磁效应。
难点 通电螺线管的磁场极性与电流方向之间的关系
自主学习
1、丹麦物理学家 奥斯特 ，1820年发现电流的周围存 在 磁场 ，是世界上第一个发现了电与 磁 之间 联系的科学家。
4. 1820 年，安培在科学院的例会上做了一个 小实验引起到会科学家的兴趣：把螺线管水平 悬挂起来，然后给导线通电。想一想会产生什 么现象？实际做一做，看看你的判断是否正确。
解：通电螺线管会像指南针一样，一端指南、 一端指北。
5. 图20.2-12 是牵牛花茎的照 片。视察自然界中不同缠绕植 物的茎，它们的缠绕方向和生 长方向有什么关系？这跟螺线 管中电流的方向与其北极方向 的关系是否相同？对于不同植 物，这种关系都一样吗？
S
教材习题解答
1. 请你根据图20.2-9 通电螺线管中的电流方向 判定螺线管的极性。
2. 如图20.2-10 所示，按小磁针的指向判定螺 线管的极性、电流的方向和电源的正、负极。
3. 如图20.2-11 所示，开关闭合后，位于螺线 管右侧的小磁针的指向将怎样变化？
解：小磁针的N极将向右偏转90°后小幅 度摆动直至静止
通电前
通电后
两种现象对照说明什么?
触接
触接
甲 通电
乙 断电
丙 改变电流方向
通电导线的周围有磁场,磁场的方向跟电流的方 向有关。这种现象叫做电流的磁效应。
既然电能生磁，为何手电筒在通电时连一根大头 针都吸不上？
这是因为磁场太弱了。如果把导线绕在圆筒上， 就做成了螺线管（线圈），各条导线产生的磁场 叠加在一起，磁场就会强得多。
人教版初中物理九年级全一册 第2节 电生磁 初中九年级物理教学课件PPT课件
小结： 作业布置：
能力培养与测试P83-84。
谢谢
1、通电螺线管的外部磁场和条形磁体的磁场一样。 2、通电螺线管两端的极性与螺线管中电流的方向有关。
用右手握住螺线管，让四指指向螺线管中电流 的方向，则拇指所指
1.标出螺线管中电流的方向。 2.标出电源的正负极(图中小磁针静止)
S
N
S
N
电源
通电螺线管上方的小磁针的指向如图所示 ，请画出绕在铁芯上的螺线管的绕法。
第2节 电生磁
20.2 电生磁
1.当导线通电时产生什么现象？ 2.断电后发生什么现象？ 3.改变通电电流的方向后发生什么现象？
1.电流的周围存在着磁场。（电流的 磁场）
2.磁场方向与电流的方向有关。
既然电能生磁，为什么手电筒在通电时连一根大头针 都吸不动？
怎样才能使电流的磁场变强呢？
如何判断通电螺线管的磁极？
人教版九年级物理第二十章20.2电生磁教学设计
人教版九年级物理第二十章20.2电生磁教学设计一、教学内容本节课的教学内容选自人教版九年级物理第二十章第二节“电生磁”。
本节主要内容是让学生通过实验探究电流的磁效应，了解通电导体周围存在磁场，并进一步理解电磁感应现象。
具体内容包括：电流的磁效应、奥斯特实验、通电螺线管的磁场等。
二、教学目标1. 让学生通过实验观察到电流的磁效应，理解通电导体周围存在磁场。
2. 引导学生通过观察通电螺线管的磁场，理解电流方向与磁场方向的关系。
3. 培养学生的实验操作能力，提高学生对物理现象的探究兴趣。
三、教学难点与重点1. 教学难点：通电导体周围磁场方向与电流方向的关系。
2. 教学重点：电流的磁效应，通电螺线管的磁场。
四、教具与学具准备1. 教具：电源、导线、电流表、小磁针、通电螺线管等。
2. 学具：学生实验套件（含导线、电流表、小磁针、通电螺线管等）。
五、教学过程1. 实践情景引入：利用一个小磁针的偏转，引导学生思考磁场的存在和磁场对磁针的影响。
2. 实验探究：（1）学生分组进行奥斯特实验，观察通电导体周围是否有磁场存在。
（2）引导学生记录实验现象，并讨论电流方向与磁场方向的关系。
3. 知识讲解：讲解电流的磁效应，通电螺线管的磁场，以及电流方向与磁场方向的关系。
4. 例题讲解：利用例题，让学生理解电流的磁效应在实际问题中的应用。
5. 随堂练习：让学生独立完成练习题，巩固所学知识。
6. 课堂小结：六、板书设计1. 电流的磁效应2. 奥斯特实验3. 通电螺线管的磁场4. 电流方向与磁场方向的关系七、作业设计1. 完成教材上的练习题。
2. 设计一个实验，验证电流的磁效应。
八、课后反思及拓展延伸课后反思：本节课通过实验探究，让学生直观地观察到电流的磁效应，理解通电导体周围存在磁场。
教学过程中，要注意引导学生观察实验现象，培养学生动手操作能力和实验观察能力。
同时，通过例题讲解，让学生理解电流的磁效应在实际问题中的应用。
拓展延伸：引导学生进一步研究磁效应在其他领域的应用，如电磁感应、电磁铁等。
人教版九年级物理全册：第2节 电生磁
探究新知
知识点 2 通电螺线管的磁场
将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈 导线磁场产生叠加，磁场增强。
螺线管
探究新知
通电螺线管的磁场
电点 螺击 线图 管片 的认 磁识 场通
通电螺线管外部的磁场与条形磁体周围的磁场
相似，它的两端相当于条形磁体的两极。
探究新知 根据小磁针的指向确定螺线管的N、S极（小磁针红端是N极）。
探究新知
方法讨论
你能用一个巧妙的方法把通电螺线管两端的极性与其中 的电流方向的关系表述出来吗？
猴子用右手把一个大螺线管夹在腋 下，说：如果电流沿着我右臂所指 的方向流动，N 极就在我的前方。
蚂蚁沿着电流方向绕螺线管爬 行，说：N 极就在我的左边。
探究新知 实验记录
N
S
S
S
N
N
初步结论 通电螺线管正面
巩固练习
连接中考
3.（2018•贵阳）【多选】如图所示，是探究“通电直导线周围是 否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有 一根与之平行的直导线。关于这个实验下列说法正确的是（ AC ） A．首次通过本实验揭开电与磁关系的科学家是奥斯特 B．当直导线通电时，小磁针会离开支架悬浮起来 C．小磁针用于检验通电直导线周围是否存在磁场 D．改变直导线中电流方向，小磁针N极的指向不变
课堂检测
基础巩固题
4. 在图中，标出通电螺线管的N极和A点的磁感线方向。
N
课堂检测
基础巩固题
Байду номын сангаас
5. 如图所示，请根据小磁针静止后的指向及所标电流的方向， 画出螺线管导线的绕法。
N 电流向上，螺线
人教版九年级下册物理 第2节 电生磁第2节 电生磁(学案) (精品)
第2节电生磁【学习目标】1．认识电流的磁效应；2．知道通电导体周围存在着磁场；通电螺线管的磁场与条形磁体相似【学习过程】一、新课引入：我们已经学习了电荷与磁现象，他们之间有哪些类似的地方？你认为电与磁之间有某种联系吗？二、独立自主学习：请快速阅读P124---P127的相关内容，然后独立完成以下学习任务。
1.丹麦物理学家奥斯特在课堂上做实验时偶然发现：当导线中有电流时，它旁边的磁针发生了偏转，他做了许多实验终于证实有联系。
2.通电导体的周围有磁场，磁场的方向跟有关，这种现象叫做。
3.通电螺线管周围也存在。
4.安培定则：。
请结对相互更正，然后在组内展示质疑，如果还有不清楚的地方，请其他小组来帮忙解决。
三、合作互助学习：演示一：电流的磁效应（奥斯特实验）要求学生仔细观察实验现象——小磁针的偏转方向1.首先让小磁针静止，不受外界磁场干扰，观察小磁针指向。
2.在磁针正上方拉一条直导线，当直导线通电时，观察小磁针指向。
断电后观察小磁针指向。
表明：________________________________________3.改变电流的方向，观察小磁针指向。
表明：________________________________________。
你的结论：演示二：螺线管的磁场教师演示实验（观察课件）：要求学生仔细观察实验现象——小磁针的偏转方向1.把小磁针放到螺线管四周不同的位置，在螺线管中通入电流。
观察小磁针所指的磁场方向，在我们所熟悉的各种磁场中，通电螺线管的磁场与哪种磁体相似？结论：通电螺旋管外部的磁场和磁铁的磁场类似。
通电螺线管的两端就相当于条形磁铁的两个。
2.（1）如图将通电螺线管靠近已知磁极的小磁针，观察小磁针的偏转方向，判断并标出通电螺线管的N、S极。
（2）切断电源，将上图螺线管中的电流方向改变观察发生什么现象？（3）你来你来归纳：当电流的方向改变时，通电螺线管的N,S极正好对调，这说明，通电螺线光两端的极性跟螺线管中有关。
人教九下物理第2节 电生磁(教案)
第2节电生磁【教学目标】一、知识与技能1 .认识电流的磁效应，初步了解电和磁之间有某种联系.2 .知道通电导体周围存在着磁场；通电螺线管的磁场与条形磁体相似．3 .会判断通电螺线管两端的极性或通电螺线管的电流方向．二、过程与方法1 .通过观察直导线电流磁场和通电螺线管的磁场实验，进一步发展学生的空间想象力.2 .通过对实验的分析，提高学生比较、分析、归纳得出结论的能力.三、情感、态度与价值观通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和实事求是态度，初步领会探索物理规律的方法和技巧.【教学重点】奥斯特的实验；通电螺线管的磁场；安培定则.【教学难点】通电螺线管的磁场及其应用.【教具准备】奥斯特实验器材一套、通电螺线管、小磁针、大头针、多媒体课件等.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业(教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】教师播放多媒体文件：电和磁之间的相似之处.师电和磁从现象上看有非常相似的地方，它们之间有没有一定的联系呢？从哲学角度看，应该是有的，我们生产和生活中的一些电器设备中，如扬声器、电磁继电器、话筒、电吉他、电话等，均用到了磁性，但它们的磁性均离不开电，由此看来，电与磁之间一定存在着某种联系.首先揭开这个奥秘的是丹麦物理学家奥斯特【进行新课】知识点1 电流的磁效应1.探究奥斯特实验——通电导体周围有磁场师我们怎样判断一个物体是否具有磁性呢？生:看它能否吸引铁屑；利用磁体间的相互作用来检验.师一个电池能吸引铁屑吗？我们怎样做才有可能产生磁性呢？生:要有电流……要形成一个电路，电路闭合才有电流.师我们可以设计一个什么样的实验来检验你的猜想？小组讨论后交流.师根据学生所述对该实验进行演示.“奥斯特实验”演示:沿着静止的小磁针方向，把一导线水平放置在它的正上方，最好是铜导线，因为它能够不受磁场的影响.当导线中通有电流后，发现小磁针发生了偏转，如图甲所示.分析和结论：①小磁针偏转—受到了磁力的作用；②由磁场的基本的性质可判断出小磁针处于某个磁场中；③导线通有电流，小磁针就偏转，断开电流，又会恢复原来的状态（如图乙所示）.说明是通电导线产生了磁场.板书：电流周围能够产生磁场.2.磁场方向与电流方向的关系问题:磁场方向与电流方向有没有关系呢？猜想:有或没有.演示:改变电流方向，发现小磁针的偏转方向也发生了改变，说明磁场方向也改变了.（如图丙所示）结论:电流产生的磁场方向与电流方向有关系，电流方向变了，其磁场方向也会相应地改变.奥斯特实验的意义:奥斯特实验第一次揭开了电与磁联系的发展史.3.电流的磁效应总结以上现象，可以得出结论：板书：通电导线周围有磁场，磁场方向与电流方向有关，这种现象叫做电流的磁效应.知识点2 通电螺线管的磁场1 .初步认识通电螺线管提出问题:通电直导线周围的磁场较弱，怎样才能将这种较弱的磁场能够明显地显示出来，供我们加以应用呢？进行猜想:①增大电流；②让直导线集中起来绕成管状，这就是螺线管.练习画法:教师让学生练习螺线管的画法、有骨架的螺线管的画法等.教师出示两个绕线方向不同的螺线管模型，示范画出绕线结构示意图.要求每个学生画出手边所用的那个螺线管的结构示意图，画完后小组内交换传看，看画得是否正确.（说明:学生从没画过甚至没见过螺线管及示意图，所以不会画，必须示范和指导，否则没法判断极性与电流方向的关系，此处是难点.）学生观察所用螺线管的绕线，画出绕线方向示意图，画好后交换检查.2 .探究通电螺线管的磁场分布(1)提出问题:如何确定一个磁场是怎样分布的？需要什么器材？(2)进行实验:探究通电螺线管的磁场分布①向学生介绍螺线管磁场演示仪的构造，线圈的位置，铁屑的均匀分布情况等.②向螺线管磁场演示仪中通电流，振动演示仪，观察铁屑的重新分布情况.③把它与条形磁体的铁屑分布进行对比.(3)得出结论:通电螺线管外部的磁场与条形磁体的磁场相似.教师用多媒体播放文件“通电螺线管和条形磁体的磁场辨析比较”，并向学生讲解.3.探究电流方向对通电螺线管磁场方向的影响()提出问题:直导线的磁场方向与电流方向有关，那么螺线管的磁场方向与电流方向有关吗？如何验证是否有某种关系？(2) 进行猜想:有关或者无关(3) 进行实验:探究电流方向对通电螺线管磁场方向的影响①在螺线管一端放一个小磁针，当电流的方向变化时，观察小磁针的方向是否也随着偏转.②观察小磁针的N极指向，从而判断出通电螺线管磁场的方向.③改变电流方向，观察小磁针的指向是否发生改变.(4) 观察现象：当电流方向改变时，小磁针的方向也随着发生偏转；改变电流方向，小磁针偏转的方向正好相反.(5)得出结论:通电螺线管的磁场方向与电流方向有关.4.探究线圈绕向对通电螺线管磁场方向的影响(1)提出问题：由于把导线绕成螺线管后，还存在一个绕向的问题，磁场方向除了与电流方向有关外，与线圈的绕向是否也有关系呢？(2)进行猜想:有关或者无关.(3)进行实验:拿两个绕向不同的螺线管，给它们通有相同方向的电流，用小磁针判断螺线管的极性是否发生改变.(4)观察现象:小磁针的偏转方向正好相反.(5)得出结论:在电流方向一定的情况下，通电螺线管的磁场方向还与线圈的绕向有关，绕向变了，则磁场方向也会改变.教师用多媒体播放下列文件“通电螺线管磁场方向的影响因素”知识点3 安培定则师如何由电流方向、线圈的绕向确定磁场方向呢？大家看课本上的几种说法有没有道理.板书：安培定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极.教师用多媒体播放视频:通电螺线管磁场演示.安培定则的应用一般有以下几种：一是由螺线管中的电流方向，判断通电螺线管的南、北极；二是已知通电螺线管的南北极，判断螺线管中电流的方向；三是根据通电螺线管的南、北极以及电源的正、负极，画出螺线管的绕线方向. 教师用多媒体播放例题，并给学生讲解【教师结束语】这节课我们学习了第一个关联——电能生磁，即电能转化为磁能的现象.该现象是由丹麦的物理学家奥斯特发现的，所以也叫奥斯特实验，这个实验直接证明了电流可以通过导体在其周围产生磁场；这个磁场比较弱，为了进一步的研究和应用，我们把直导线绕成了螺线管，使其磁场进一步增强，发现通电螺线管的磁场与条形磁体的磁场是相似的，磁场方向遵循右手定则，也称安培定则.课后作业完成本课时作业.1.这节课的概念较多，中间的小探究实验有二、三个，所以时间会很紧，根据学生的接受能力，灵活控制.2.虽然有几个探究实验，但还是要突出探究通电螺线管的磁场，该实验在器材不多的情况下，要注重演示实验的质量，让大多数学生看到其中铁屑的分布是至关重要的.3.另外几个实验尽量让学生动手，因为该实验涉及的器材以前都用过，步骤也不复杂，能调动学生学习的积极性.。
初中物理九年级下册人教版教案 第2节 电生磁
第2节电生磁出示目标1.知识与技能(1)初步认识电能生磁，了解奥斯特实验。
(2)初步认识通电螺线管外部的磁场，通过奥斯特实验和条形磁体外部的磁场，提高学生的实验操作技能和知识迁移的能力。
(3)能用安培定则判断通电螺线管外部磁场的方向。
(4)会观察、收集实验中的现象、信息，并会处理这些信息。
2.过程与方法(1)经历观察和探究的过程，经历电生磁的发现过程，能简单描述在探究过程中观察到的现象。
(2)能在实验中发现、提出问题，并能制定简单的实验方案。
(3)在讨论、评估、交流中能用书面和口头表明自己的观点，能初步评估和听取别人意见的意识。
3.情感、态度与价值观(1)通过了解物理知识转化成为实际技术的过程，进一步提高学习科学技术知识的兴趣，培养初步的创造发明的意识。
(2)通过本节课的学习，培养学生尊重事实，实事求是的科学态度。
学习指导一电流的磁效应现象教师先展示出两个小问题来引入课题，然后要求学生读课本第124～125页，完成问题：1.奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。
该现象在1820 年被丹麦的物理学家奥斯特发现。
2.奥斯特实验说明：通电导线周围存在磁场，磁场方向与电流方向有关。
学生简单对磁效应了解后，小组之间开始进行讨论，看生活中的这些用电器哪个利用了磁效应。
下列四种用电器中，主要应用电流磁效应的是(D)A.电灯B.电饭锅C.电炉D.电铃通电导线周围存在磁场，磁场方向跟电流方向有关。
这种现象叫做电流的磁效应。
奥斯特实验是一个显示电流周围存在磁场的实验。
1820年丹麦物理学家奥斯特发现：在静止的磁针上方拉一根与磁针平行的导线，给导线通电后，看到磁针立即偏转一个角度，切断电流后，回到原来的位置，这一实验说明了一个非常重要的事实，即表明通电导线周围和永磁体周围一样都存在磁场。
奥斯特实验揭示了一个十分重要的本质——电流周围存在磁场，磁场方向与电流方向有关。
奥斯特发现了电和磁的联系，可以说电磁学作为一个整体的科学是由奥斯特开创的。
【人教版】九年级下册物理：第2节 电生磁教案
第2节电生磁教学目标一、知识与技能1.通过实验了解电流周围存在磁场。
2.探究通电螺线管外部的磁场方向，了解通电螺线管外部磁场与条形磁体的性质相似。
3.会判断通电螺线管的电流方向和两端的极性。
二、过程与方法1.通过观察直导线电流磁场和通电螺线管的磁场实验,进一步发展学生的空间想象力。
2.通过对实验的分析，提高学生比较、分析、归纳得出结论的能力。
三、情感、态度与价值观通过认识电与磁之间的相互联系,使学生乐于探索自然界的奥妙,培养学生的学习热情,初步领会探索物理规律的方法和技巧。
教学重点1.电流的磁效应。
2.通电螺线管的磁场。
教学难点运用安培定则判断通电螺线管的极性或通电螺线管的电流方向。
教具准备电源、导线、开关、小磁针、铁钉、多媒体课件。
教学过程新课引入老师先给大家表演一个魔术──纸盒吸铁，然后提问学生：此盒中可能是什么？你猜想的依据是什么？教师断开开关，再去接触铁屑，由不能吸引铁屑引起学生思维冲突，此时教师将纸盒打开，让学生明白，刚才产生的磁可能跟电有关。
到底磁是否能生电？这节课我们就来揭开这个谜！合作探究探究点一：电流的磁效应活动1：针对导课的问题，老师让学生交流、讨论如何设计实验来验证你的猜想？需要哪些实验器材？总结：选取电源、导线和开关、小磁针。
将电源、导线、开关连接成一个闭合电路，将小磁针放在周围，观察小磁针是否发生偏转。
活动2：根据学生所设计的实验，让学生动手验证。
根据实验现象，阐明你的猜想。
总结：导线通电后，发现小磁针发生偏转，说明通电导体周围能够产生磁场。
活动3：要想让小磁针偏转的方向相反，然后如何操作？自己动手实验验证，这又说明说明什么问题？总结：通电导体电流的方向改变，周围磁场的方向也随之改变。
归纳总结：电流周围存在磁场，磁场的方向跟电流的方向有关。
这就是电流的磁效应。
拓宽延伸：电流的磁效应是丹麦物理学家奥斯特第一个发现的，所以该实验叫奥斯特实验，它揭示了电和磁不是孤立的，而是有密切的联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20.2 电生磁
教学目标
一、知识与技能
1.通过实验了解电流周围存在磁场。
2.探究通电螺线管外部的磁场方向，了解通电螺线管外部磁场与条形磁体的性质相似。
3.会判断通电螺线管的电流方向和两端的极性。
二、过程与方法
1.通过观察直导线电流磁场和通电螺线管的磁场实验,进一步发展学生的空间想象力。
2.通过对实验的分析，提高学生比较、分析、归纳得出结论的能力。
三、情感、态度与价值观
通过认识电与磁之间的相互联系,使学生乐于探索自然界的奥妙,培养学生的学习热情,初步领会探索物理规律的方法和技巧。
教学重点
1.电流的磁效应。
2.通电螺线管的磁场。
教学难点
运用安培定则判断通电螺线管的极性或通电螺线管的电流方向。
课前准备
电源、导线、开关、小磁针、铁钉、多媒体课件。
教学过程
新课引入
老师先给大家表演一个魔术──纸盒吸铁，然后提问学生：此盒中可能是什么？你猜想的依据是什么？教师断开开关，再去接触铁屑，由不能吸引铁屑引起学生思维冲突，此时教师将纸盒打开，让学生明白，刚才产生的磁可能跟电有关。
到底磁是否能生电？这节课我们就来揭开这个谜！
合作探究
探究点一：电流的磁效应
活动1：针对导课的问题，老师让学生交流、讨论如何设计实验来验证你的猜想？需要哪些实验器材？
总结：选取电源、导线和开关、小磁针。
将电源、导线、开关连接成一个闭合电路，将小磁针放在周围，观察小磁针是否发生偏转。
活动2：根据学生所设计的实验，让学生动手验证。
根据实验现象，阐明你的猜想。
总结：导线通电后，发现小磁针发生偏转，说明通电导体周围能够产生磁场。
活动3：要想让小磁针偏转的方向相反，然后如何操作？自己动手实验验证，这又说明说明什么问题？
总结：通电导体电流的方向改变，周围磁场的方向也随之改变。
归纳总结：电流周围存在磁场，磁场的方向跟电流的方向有关。
这就是电流的磁效应。
拓宽延伸：电流的磁效应是丹麦物理学家奥斯特第一个发现的，所以该实验叫奥斯特实验，它揭示了电和磁不是孤立的，而是有密切的联系。
活动4：其实我们今天研究的问题早在1820年丹麦伟大的物理学家奥斯特在一次偶然的实验中就发现了电和磁之间是有联系的，他是怎样做这个实验的呢？我们一起来看看视频吧！播放视频！
探究点二：通电螺旋管的磁场
活动1：看了这个视频实验后，大家觉得与我们刚才做的实验相比，有哪些不同吗？视频中的小磁针偏转的角度那么大，而我们实验的时候却那么小，可能是什么原因形成的？小组之间交流、发言。
总结：在实验中利用短路获得较强的电流来增加磁性。
活动2：在一般情况下是不允许的，在实际生活中
人们一般把导线弯成各种形状，发现把导线绕成一圈一圈的螺线管状，磁场就会强得多，这样在生产生活中用途就大，下面我们也来制作一个螺线管。
总结：展示每个小组制作的螺线管。
活动3：请每个小组给螺线管通电，然后去吸引铁屑，看哪一个螺线管吸引的铁屑最多。
学生实验。
教师巡查，不能吸引铁屑的小组讨论解决，可以请其他小组的同学帮忙。
（通过吸引铁屑的多少让学生内心明了用铁钉的实际意义）。
活动4：小组之间根据自己的实验，试着讨论、交流一下，螺旋管的磁场特点。
总结：螺旋管的磁场与条形磁铁的磁场相似。
活动5：如何改变螺旋管磁场方向？学生自己动手实验、进行验证。
总结：螺旋管的磁场方向与电流的方向有关。
活动6：（出示投影），下面请大家看画面中蚂蚁和猴子是怎么说的，我们能否受到某种启示呢？学生之间交流、讨论螺线管的磁场方向如何规定？如果我们自己沿着电流方向走，北极在哪一边？你能用右手来概括通电螺线管的北极与电流方向的规律吗？
活动7：学生根据自己的理解，畅所欲言的发表自己的观点，在思维与思维的碰撞中，得出安培定则。
总结：伟大的物理学家安培通过实践发现在我们的右手上找到了规律，人们为了纪念他，把他总结的规律规定为安培定则。
归纳总结：右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那一端就是通电螺线管的N极。
典例1 （2015•聊城）如图所示，小磁针静止时，标出电源的“+”、“-”极及小磁针的N 极．
思路导引：根据磁感线的方向确定螺旋管的N、S极，然后根据磁体间的相互作用确定磁针的N、S极，再利用安培定则确定电源的正、负极。
参考答案：
板书设计
第2节电生磁
教学反思
电流的磁效应是学习电磁现象的重要基础。
因此，要尽可能让学生认识到电流及其周围的磁场是同时存在而密不可分的。
为了说明这个问题，在做奥斯特实验的时候，要让学生亲手做实验，把小磁针放在直导线附近，通过观察导线通电时和断电时小磁针发生的变化，帮助学生加深对知识的理解，初步认识电与磁之间存在某种关系。
通电螺线管的磁场是本节的重点之一，因此，要让学生自己去探究，用自己的语言表述出通电螺线管的极性与电流方向之间的关系，以培养学生的观察能力、空间想象能力和语言表达能力。
探究结束后，让学生自己归纳、判断通电螺线管的极性和电流方向的方法，再在师生相互交流的气氛中引导学生得出安培定则。
