模拟电子技术基础的ppt【可编辑全文】
![模拟电子技术基础的ppt【可编辑全文】](https://img.taocdn.com/s3/m/4b069f1103768e9951e79b89680203d8ce2f6a3f.png)

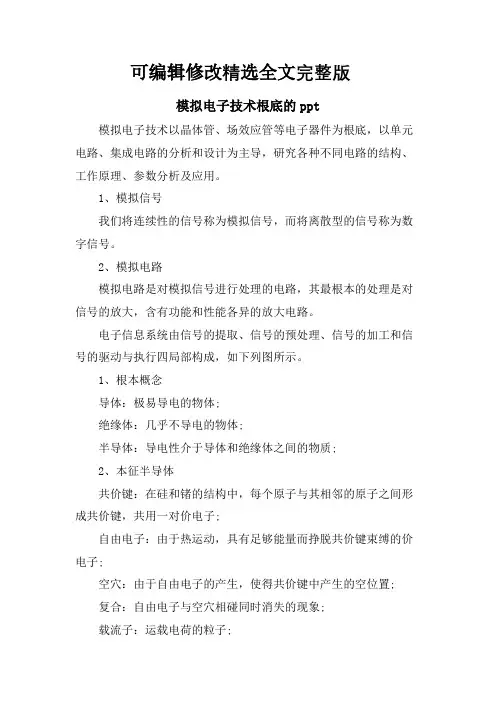

可编辑修改精选全文完整版模拟电子技术根底的ppt模拟电子技术以晶体管、场效应管等电子器件为根底,以单元电路、集成电路的分析和设计为主导,研究各种不同电路的结构、工作原理、参数分析及应用。
1、模拟信号我们将连续性的信号称为模拟信号,而将离散型的信号称为数字信号。
2、模拟电路模拟电路是对模拟信号进行处理的电路,其最根本的处理是对信号的放大,含有功能和性能各异的放大电路。
电子信息系统由信号的提取、信号的预处理、信号的加工和信号的驱动与执行四局部构成,如下列图所示。
1、根本概念导体:极易导电的物体;绝缘体:几乎不导电的物体;半导体:导电性介于导体和绝缘体之间的物质;2、本征半导体共价键:在硅和锗的结构中,每个原子与其相邻的原子之间形成共价键,共用一对价电子;自由电子:由于热运动,具有足够能量而挣脱共价键束缚的价电子;空穴:由于自由电子的产生,使得共价键中产生的空位置;复合:自由电子与空穴相碰同时消失的现象;载流子:运载电荷的粒子;导电机理:在本征半导体中,电流包括两局部,一局部是自由电子移动产生的电流,另一局部是由空穴移动产生的电流,因此,本征半导体的导电能力取决于载流子的浓度。
温度越高,载流子浓度越高,本征半导体导电能力越强。
3、本征半导体共价键:在硅和锗的结构中,每个原子与其相邻的原子之间形成共价键,共用一对价电子;自由电子:由于热运动,具有足够能量而挣脱共价键束缚的价电子;空穴:由于自由电子的产生,使得共价键中产生的空位置;复合:自由电子与空穴相碰同时消失的现象;载流子:运载电荷的粒子;导电机理:在本征半导体中,电流包括两局部,一局部是自由电子移动产生的电流,另一局部是由空穴移动产生的电流,因此,本征半导体的导电能力取决于载流子的浓度。
温度越高,载流子浓度越高,本征半导体导电能力越强。
以实际材料为例,迅速讲解相关知识,举例大量的实际电路知识,图示性强。
能使人很清晰的看懂知识点。
第一章:直流稳压电源的制作与调试(第1-12课时)第二章:分立元件放大电路分析与调试(第12-30课时)第三章:集成运算放大器根底及负反应电路(第31-37课时) 第四章:集成运算放大器的应用(第38-49课时)第五章:功率放大电路(第50-58课时)第六章:正弦波振荡电路(第59-63课时)第七章:光电子器件及其应用(第64-68课时)第八章:晶闸管及其应用电路(第69-76课时)。
模拟电子学基础第七章优秀课件
![模拟电子学基础第七章优秀课件](https://img.taocdn.com/s3/m/6c0c41f6482fb4daa48d4b29.png)
电压电流反馈判别方法:
“输出短路法”
假设输出电压vo=0或令负载电阻RL=0,若反馈信号消失,则 说明反馈信号与输出电压成比列,即为电压反馈;若反馈信
号仍然存在,则为电流反馈。
例7.1.5 试判断7.1.8所示各电路中的交流反馈是电压反馈还 是电流反馈。
该电路中,Rf构成反馈回路,且反馈信
号为电流if,根据“虚地”,vn≈0,且

有
if
vn vo Rf
vo Rf
按照输出短路法,令vo=0,则有
在反馈。
该电路为两级放大电路,A1构成电 压跟随器,A2构成反相比例运算电 路每。级放大都存在反馈——局部反馈 两级放大间也存在反馈——级间反馈
7.1.2 直流反馈与交流反馈
直流反馈
存在于放大电路的直流通路中的反馈。
交流反馈
存在于放大电路的交流通路中的反馈。
直流反馈影响放大电路的直流性能,交流反馈影响交流性能。 判断方法:根据反馈到输入端的信号是交流,还是直流,或同
该电路中,T1和T2组成第一级单端输入﹣单端输出的差分放 大电路,且输入与输出信号分别在T1的基极和集电极,且相 位相反。 T3组成第二级共射放大电路,其输出与输入信号也反相。 电阻Rf和Rb2组成级间反馈网络,显然反馈信号也为正。
7.1.4 串联反馈与并联反馈
串并联反馈判别: 由反馈网络在放大电路输入端的连接方式判定。
7.1 反馈的基本概念与分类
7.1.1 什么是反馈 7.1.2 直流反馈与交流反馈 7.1.3 正反馈与负反馈 7.1.4 串联反馈与并联反馈 7.1.5 电压反馈与电流反馈
7.1.1 什么是反馈
反馈:将电路输出电量(电压或电流)的一部分或全部通过反馈 回路,用一定的方式送回到输入回路,以影响输入电量 (电压或电流)的过程。
