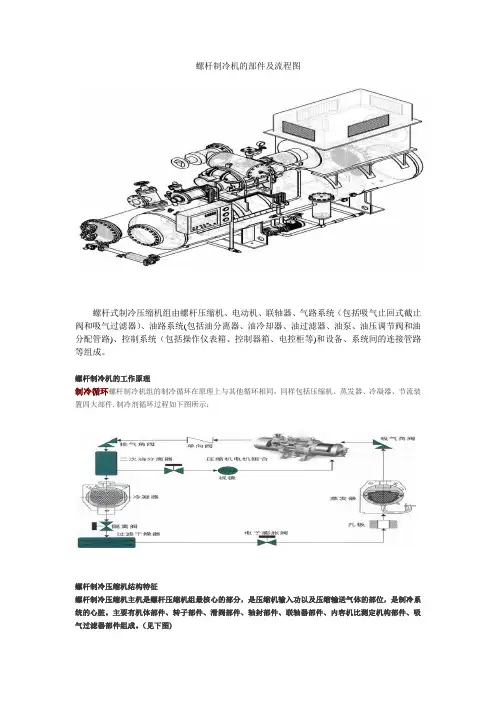

螺杆制冷机的部件及流程图
螺杆制冷机的部件及流程图
螺杆制冷机的部件及流程图螺杆式制冷压缩机组由螺杆压缩机、电动机、联轴器、气路系统（包括吸气止回式截止阀和吸气过滤器）、油路系统(包括油分离器、油冷却器、油过滤器、油泵、油压调节阀和油分配管路)、控制系统（包括操作仪表箱、控制器箱、电控柜等)和设备、系统间的连接管路等组成。
螺杆制冷机的工作原理制冷循环螺杆制冷机组的制冷循环在原理上与其他循环相同，同样包括压缩机、蒸发器、冷凝器、节流装置四大部件.制冷剂循环过程如下图所示：螺杆制冷压缩机结构特征螺杆制冷压缩机主机是螺杆压缩机组最核心的部分，是压缩机输入功以及压缩输送气体的部位，是制冷系统的心脏。
主要有机体部件、转子部件、滑阀部件、轴封部件、联轴器部件、内容机比测定机构部件、吸气过滤器部件组成。
（见下图)压缩机半封闭喷油螺杆式压缩机属于正位移压缩机,由三部分组成：电机、转子和一次油分离器。
半封闭电机转速为3000RPM，由吸气冷却.单机头制冷量为209～709kw,双机头制冷量为791~1419kw。
双机头机组的两台压缩机可同可异。
压缩机仅有三个运动部件：阴、阳转子和一个滑阀。
阳转子由电机直接驱动，并带动阴转子，转子两边各有各自的轴承。
调节滑阀位于阴、阳螺杆齿和部位上部，通过改变滑阀位置可以调节压缩机容量。
油压驱动活塞带动滑阀，沿着螺杆顶部平行于螺杆转子移动.滑阀完全盖住转子时，压缩机满载。
滑阀向排气口侧运动，压缩机便卸载,这时压缩机螺杆的有效工作长度便减少，制冷量便随之下降.螺杆式压缩机的工作原理n螺杆式制冷压缩机属于容积型回转式制冷压缩机,它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。
（如下图)排气过程吸气过程气体压缩过程内容积比可调——“武冷”螺杆制冷压缩机差异化特征内容积比自动调节，可以避免过压缩及欠压缩过程；可以根据系统工况要求使机组始终能在最节能,最高效率容积比上运行。
进而为用户节约大量的运行费用。
图解开启式螺杆制冷压缩机
图解开启式螺杆制冷压缩机单级螺杆式制冷压缩机组：螺杆式制冷压缩机组主要部件：压缩机、油分离器、油冷却器、油泵、油压调节阀、吸⽓过滤器、油过滤器、吸排⽓截⽌⽌回阀、经济器（带经济器机组）、补⽓过滤器（带经济器机组）、电控、电机和联轴器等。
螺杆式压缩机：单级螺杆压缩机结构：螺杆压缩机部件组成：机体，转⼦，主轴承，轴封，平衡活塞，能量调节装置。
机体：组成：螺杆机机体分为三段，分别是吸⽓端座、汽缸体和排⽓端座。
结构：吸⽓端座，端⾯上开有吸⽓孔⼝，低温低压的制冷剂⽓体由此进⼊。
两个轴承孔承担转⼦重⼒，下部孔腔为滑阀导管移动通道。
油缸体内安装油活塞，油活塞在其内移动为能量调节提供动⼒。
汽缸体：端⾯有呈∞形的转⼦⼯作腔，与两个转⼦的端⾯贴合形成端⾯密封。
下部为滑阀移动腔。
外壁上铸有加强筋板，壁内铸有油⽓通道。
排⽓端座：排⽓端座也设有⽀撑阴阳转⼦的轴承孔，下部铸有排⽓腔，在靠近汽缸体的端⾯上开有排⽓孔⼝，与排⽓腔相同。
转⼦：结构：转⼦是⼀对平⾏放置的并相互啮合的螺杆，螺杆上具有特殊的螺旋齿型，其中具有凸齿型的称为阳转⼦，具有凹齿型的叫阴转⼦。
线特点--双边⾮对称全圆弧包络型线：转⼦直径相近，承载能⼒⾼。
双边：型线在转⼦节圆内外。
齿间⾯积⼤，⾯积利⽤系数⾼，容积效率⾼。
⾮对称：齿顶中⼼线两边。
泄漏三⾓形⼩，是对称型线的1/10。
全圆弧：没有点、直线、摆线，全部采⽤圆弧、椭圆、抛物线。
实现带密封，利于形成润滑油⾯，减少齿⾯磨损。
转⼦采⽤⾼强度球墨铸铁，疲劳强度⾼，耐磨减振,综合性能好。
转⼦加⼯采⽤磨削加⼯，相⽐铣削加⼯具有没有样板误差、没有⼑具误差、没有⼑具磨损、准确⽆误实现理论型线等优点。
转⼦平衡试验：⼯作原理：压缩机内的⼀对相互啮合，按⼀定传动⽐旋转的阴、阳转⼦，产⽣周期性的V型齿间容积变化，完成制冷剂⽓体的吸⼊、压缩和排出。
⼯作过程：（下附动图）滑动轴承：滑动轴承⼜称为流体动⼒轴承，是指轴被油膜⽀撑起来，不存在机械磨损部件，只要轴承被充以适当粘度和品质的润滑油，⼯作在适当的压⼒和温度下，⽆所谓轴承寿命。
螺杆制冷机的部件及流程图
螺杆制冷机的部件及流程图Prepared on 22 November 2020螺杆制冷机的部件及流程图螺杆式制冷压缩机组由螺杆压缩机、电动机、联轴器、气路系统（包括吸气止回式截止阀和吸气过滤器）、油路系统（包括油分离器、油冷却器、油过滤器、油泵、油压调节阀和油分配管路）、控制系统（包括操作仪表箱、控制器箱、电控柜等）和设备、系统间的连接管路等组成。
螺杆制冷机的工作原理制冷循环螺杆制冷机组的制冷循环在原理上与其他循环相同，同样包括压缩机、蒸发器、冷凝器、节流装置四大部件。
制冷剂循环过程如下图所示：螺杆制冷压缩机结构特征螺杆制冷压缩机主机是螺杆压缩机组最核心的部分，是压缩机输入功以及压缩输送气体的部位，是制冷系统的心脏。
主要有机体部件、转子部件、滑阀部件、轴封部件、联轴器部件、内容机比测定机构部件、吸气过滤器部件组成。
（见下图）压缩机半封闭喷油螺杆式压缩机属于正位移压缩机，由三部分组成：电机、转子和一次油分离器。
半封闭电机转速为3000RPM，由吸气冷却。
单机头制冷量为209～709kw,双机头制冷量为791～1419kw。
双机头机组的两台压缩机可同可异。
压缩机仅有三个运动部件：阴、阳转子和一个滑阀。
阳转子由电机直接驱动，并带动阴转子，转子两边各有各自的轴承。
调节滑阀位于阴、阳螺杆齿和部位上部，通过改变滑阀位置可以调节压缩机容量。
油压驱动活塞带动滑阀，沿着螺杆顶部平行于螺杆转子移动。
滑阀完全盖住转子时，压缩机满载。
滑阀向排气口侧运动，压缩机便卸载，这时压缩机螺杆的有效工作长度便减少，制冷量便随之下降。
螺杆式压缩机的工作原理n螺杆式制冷压缩机属于容积型回转式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。
（如下图）排气过程吸气过程气体压缩过程内容积比可调--“武冷”螺杆制冷压缩机差异化特征内容积比自动调节,可以避免过压缩及欠压缩过程;可以根据系统工况要求使机组始终能在最节能,最高效率容积比上运行.进而为用户节约大量的运行费用。
螺杆式制冷压缩机组的组成及工作原理教材
1.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括：螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备（除启动柜之外）装在同一公共底座上，构成机组。
气路系统包括：吸气截止阀、吸气过滤器、吸气止回阀、排气截止阀等。
油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。
控制系统包括：启动柜、控制台。
典型螺杆式制冷压缩机组流程见下图1-过滤器 2-吸气止回阀 3-螺杆式制冷压缩机 4-伸缩管（可以不设）5-二次油分离器 6-排气止回阀 7－油分离器 8-旁通管路 9-油粗过滤器10-油泵 11-油冷却器 12-油精过滤器 13-恒压阀 14-油分配管15-能量调节阀1.1螺杆式制冷压缩机螺杆式制冷压缩机是回转容积型压缩机，依靠气体进入机器后体积的缩小使气体密度急剧增加而使气态制冷剂压力升高。
螺杆式制冷压缩机的机体内装有两只互相啮合的平行转子--阳转子和阴转子。
当两转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转，插入的长度越来越大，容纳气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。
为使压缩机正常工作，需要向压缩机内喷油。
向压缩机工作腔，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。
1.1.1螺杆式制冷压缩机的工作过程螺杆式制冷压缩机的工作过程由吸气、压缩、排气三个过程组成，转子的具体工作过程见图单级螺杆式制冷压缩机内装有一对转子，主动转子4个齿，从动转子6个齿。
两个转子装入机体中，由主动转子带动从动转子相互啮合而转动。
当转子转动时，一对相互啮合的齿槽相通。
图（a）表明转子进入吸气状态，当转子继续转动时，如图（b)所示，一对相互啮合的齿槽容积逐渐减少，使压力升高，形成了压缩过程。
当压缩的齿槽与排气口相通时，见图（c)，压缩机开始进入排气状态，直到排气完了为止。
阳转子每旋转一圈，压缩机完成4个吸气、压缩、排气过程。
螺杆机原理图
螺杆机原理图压缩原理：吸气过程：气体通过吸气口进入转子齿槽。
随着转子的旋转，星轮依次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间）。
压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。
排气过程：压缩腔前沿转至排气口后开始排气，便完成一个工作循环。
由于星轮对称布置，循环在每旋转一周时便发生两次压缩，排气量相应是上述一周循环排气量的两倍。
机组运行时被冷液体（水或盐水的总称）流经蒸发器。
R22冷媒在蒸发器中低温沸腾，从液体中吸收热量。
冷却后的液体经管道进入风机盘管或其它空调未端装置。
冷液在通过这些装置内的翅片盘管时，从空气中吸收热量。
然后受热的液体再回到蒸发器，于是完成了一个被冷液体的循环回路。
在蒸发器中因沸腾作用而产生的冷媒蒸气被螺杆压缩机进行压缩，然后排入油分离器，高压汽体在进入冷凝器管束前被油分离器除油。
流经冷凝器管束的水从冷媒蒸汽中吸热使其冷凝。
冷却水借助于外部动力被送至一个冷却装置，通常是冷却塔，过冷的冷媒从冷凝器底部排至一个管接机构。
在此机构中，限流孔板使液体冷媒膨胀进入蒸发器，从而完成了冷媒循环。
机组主要部件是依满负荷设计工况下处理冷媒能力来选配的。
但是大多数装置却是按运行机组只有部分时间为满负荷工况来选择的。
由于主要部件是按满负荷选配的，故冷量必须进行控制，使出蒸发器的冷冻水温度在满负荷与低负荷工况时均保持恒定，调节位于螺杆压缩机上的滑阀位置就能适应负荷变化。
故障的分析与解决问题的方法（螺杆机）安全保护装置运行分析表螺杆式压缩机故障排除压缩机故障排除是局限于要辩明引起故障的可能原因。
如果对机械故障有怀疑，与办事处联系，不得拆卸压缩机。
故障查寻单螺杆冷水机组产品装备A、总体本冷水机组由压缩机、蒸发器、冷凝器、电气箱和控制面板所组成，由厂方完成运转必需的冷媒、冷冻机油的充填，只要投入适当的水配管和主电源，就能正常运转。
螺杆制冷压缩机工作原理技术讲解一PPT课件
第16页/共25页
自动调节
螺杆式压缩机组介绍
可编程控制器根据冷冻水出水温度（吸气压 力）与设定水温（压力）的偏差，以及出水温 度（吸气压力）的变化率，计算出上载或卸载 的频率和持续时间，控制上载电磁阀或卸载电 磁阀的开、关，通过油压驱动滑阀至所要求的 工作位置，达到能量调节要求。
17
第17页/共25页
14
ห้องสมุดไป่ตู้
能量调节失灵的原因 • 6、滑阀拉毛卡住。对滑阀进行修理。 • 6、油压低，能量调节动力不足，调整油压。 • 7、能量指示器故障，如指针松动脱落等。 • 8、能量指示器接线错误。
15
第15页/共25页
螺杆式压缩机组介绍
手动调节
按增载按扭，高压油由电磁阀进油接头进入， 然后从电磁阀增载接头流出进入油活塞后腔， 此时油活塞前腔与电磁阀减载接头相通，并 通过电磁阀回油接头与吸气端座上的回油接 头相通，那么油活塞后腔压力大于前腔压力， 在压差的作用下，油活塞向前腔运动，通过 滑阀导管带动滑阀后移。实现增载。卸载则 与此过程相反。
工作原理
螺杆式压缩机组介绍
压缩机内的一对相互啮合，按一定传动比旋 转的阴、阳转子，产生周期性的V型齿间容 积变化，完成制冷剂气体的吸入、压缩和排 出。
工作过程
1
第1页/共25页
螺杆式压缩机组介绍
吸气过程：气体经过吸气孔口分别进入阴阳螺 杆的齿间容积，随着两个齿间容积各自不断扩 大，当其达到最大值时，齿间容积与吸气孔口 断开，吸气过程结束。
螺杆式压缩机组介绍
注 意! ①能量指示器的显示是滑阀位移的百分比， 不等于能量的真实百分比。 ②螺杆压缩机的能量调节范围一般为15％～ 100％。
18
第18页/共25页
螺杆式制冷压缩机附图
第十三课螺杆式制冷压缩机第一节螺杆式制冷压缩机的工作原理1、螺杆式制冷压缩机的特点与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。
与活塞压缩机相比，螺杆式制冷压缩机有以下优点：a.体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2；b.转速高，单机制冷量大；c.易损件少，使用维护方便；d.运转平稳，振动小；e.单级压比大，可以在较低蒸发温度下使用；f.排气温度低，可以在高压比下工作；g.对湿行程不敏感；h.制冷量可以在10%～100%之间无级调节；i.操作方便，便于实现自动控制；j.体积小，便于实现机组化。
缺点：转子、机体等部件加工精度要求高，装配要求比较严格；油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。
2、螺杆式制冷压缩机工作原理双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。
随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。
侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。
吸气、压缩、排气过程见示意第二节螺杆式压缩机的结构螺杆制冷压缩机一般可分为机体部件、转子部件、滑阀部件、轴封部件和联轴器部件。
1)机体部件机体部件主要是由机体、吸气端座、吸气端盖排气端座、排气端盖及轴封压盖等零件组成。
(a)机体：机体内设有∞字形空腔，容纳转子，是压缩机的工作汽缸。
机体内腔上部设有径向吸气口。
机体下部有一部分缸壁被镗掉用于放置滑阀。
(b)吸气端座：吸气端座上部设有轴向吸气孔口，气体进入压缩机的通道。
吸气端座有三个呈三角形排列的孔，上部两个是安装主轴承的，下面一个是滑阀油活塞的工作油缸。
安装主动转子主轴承孔口外侧安装平衡活塞套。
(c)排气端座：排气端座下部的孔口是气体压缩终了的轴向排气口。
螺杆式制冷压缩机
2. 转子 转子是螺杆式制冷压缩机的主要部件。如图所示，
常采用整体式结构，将螺杆与轴做成一体。
1—阴螺杆 2—阳螺杆
二、基本参数
1. 转子的齿形 型面：主动转子和从动转子的齿面均为型面，是空间曲面. 齿形：型面在垂直于转子轴线平面（端面）上的投影称为 转子的齿形，是一条平面曲线。 啮合线：阴、阳转子齿形在端平面上啮合运动的啮合点轨 迹，叫做齿形的啮合线. 型线：组成转子齿形的曲线称为型线。
表3-1 我国螺杆压缩机结构参数
阳转子名义直
100
125
100
120
160
200
250
315
400
500
径/mm
阳转子转速/ （r/min）
4400
2960
1450
转子长径比
1、1.5
制冷剂
R12、R22、R717
5. 级数与压力比
对喷油螺杆式压缩机，一般采用一级压缩或二 级压缩。
无油螺杆式压缩机主要是根据许可的排气温 度来决定压力比和级数.
2. 工作原理 螺杆式压缩机的工作是依靠啮合运动着的
一个阳转子与一个阴转子，并借助于包围这一 对转子四周的机壳内壁的空间完成的。
3. 工 作 过程
图为螺杆 式压缩机 的工作过 程示意图。 其中，a、 b为一对转 子的俯视 图，c、d、 e、f为一 对转子由 下而上的 仰视图。
二、特点
表3-2 几种齿形的面积利用系数
齿形名称
阴阳转子 齿数比 z2:zl
面积利用
系数Cn
SRM对 称齿形
6:4
0.472
SRM不对 称齿形
6:4
0.52
单边不对 称齿形
从动转子 右旋螺纹
螺杆冷水机组工作原理
螺杆冷水机组工作原理螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。
水冷单螺杆冷水机组制冷原图如下：（一）双螺杆制冷压缩机(twin screw compressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。
它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。
普通阳转子为主动转子，阴转子为从动转子。
主要部件：双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。
容量15～100%无级调节或者二、三段式调节，采取油压活塞增减载方式。
常规采用： 径向和轴向均为滚动轴承；开启式设有油分离器、储油箱和油泵；封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞挪移。
双螺杆结构图：压缩原理：吸气过程：气体经吸气口分别进入阴阳转子的齿间容积。
压缩过程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的互相啮合，容积逐步缩小，气体得到压缩。
排气过程：压缩气体移到排气口，完成一个工作循环。
（二）单螺杆制冷压缩机（single screw compressor）利用一个主动转子和两个星轮的啮合产生压缩。
它的吸气、压缩、排气三个连续过程是靠转子、星轮旋转时产生周期性的容积变化来实现的。
转子齿数为六，星轮为十一齿。
主要部件为一个转子、两个星轮、机体、主轴承、能量调节装置。
容量可以从10%-100%无级调节及三或者四段式调节。
单螺杆结构图：压缩原理：吸气过程：气体通过吸气口进入转子齿槽。
随着转子的旋转，星轮挨次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间）。
压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。
排气过程：压缩腔前沿转至排气口后开始排气，便完成一个工作循环。
由于星轮对称布置，循环在每旋转一周时便发生两次压缩，排气量相应是上述一周循环排气量的两倍。
单螺杆制冷压缩机与双螺杆制冷压缩机特点之比较双螺杆制冷压缩机的特点：1、需喷油压缩（也可采用少量喷液）。
螺杆式制冷压缩机的原理操作规程及工作过程
螺杆式制冷压缩机的原理操作规程及工作过程工作原理1．吸汽端座2．机体3．螺杆4．排气端座5．能量调节阀机壳：—般为剖分式，由机体、吸气端座及排气端座等三部分用螺栓连接组成。
机体内腔横断面为双圆相交的横8字形，与置于其内的两个啮合转子的外圆柱面相适合。
转子为一对互相啮合的螺杆，其上具有特殊的螺旋齿形。
其中凸齿形的称为阳螺杆(或称阳转子)，凹齿形的称为阴螺杆(或称阴转子)。
阳螺杆与阴螺杆的齿数比，一般为4:6(大流量的压缩机齿数比可为3:4，当压缩比高达20时，齿数比可采用6:8)。
多数情况下，阳螺杆与电动机直接连接，称为主动转子，阴螺杆为从动转子，故阳螺杆多为四头右旋，阴螺杆多为六头左旋。
为了使螺杆式制冷压缩机系列化，零件标准化和通用化，我国有关部门规定，螺杆的公称直径为63、80、100、125、160、200和315mm7种，其长径比分为λ＝1.0和λ＝1.5两种。
轴承与辐封：螺杆式制冷压缩机的阴、阳螺杆均由滑动轴承(主轴承)和向心推力球轴承支承。
主轴承用柱销正确安装固定在吸、排气端座内，止推轴承在排气侧阳、阴螺杆上各装有两只，以承受一定的轴内力。
螺杆式制冷压缩机的轴封也多采用摩擦环式机械密封器，安装在主动转子靠联轴器——端轴上，其结构和原理同活塞式制冷压缩机的轴封相同。
平衡活塞：由了结构上的差异，因吸、排气侧之间的压力差所引起的，作用在阳螺杆上的轴向合力，比作用在阴螺杆上的轴向合力大得多。
因此，阳螺杆上除装设止推轴承外，还增设油压平衡活塞，以减轻阳螺舒杆对滑动轴承端面的负荷，减轻止推轴承所承受的轴向力。
能量调节装置：由滑阀、油缸、油活塞、四通电磁换向阀及油管路等组成。
活塞装在气缸壁下部两圆交汇处，改变滑阀的位置，即可起调节制冷量的作用。
一.准备工作：1、检查制冷剂、水及电气设备系统应正常；2、试转电机的转向，由于螺杆压缩机不应倒转，为此可在拆下联轴节的橡胶转动芯子后试转电机，其电动机转向从压缩机的一侧看去，应是逆时针方向；3、检查油分离器的油面，正确的油面是开动油泵使油冷却器内充满油后，油位计指示正常；4、检查所有的压力表阀是否开启，以及温度计插座内是否充入润滑油；5、检查或开启所有油路上的阀门，它们应是全开的；6、起动油泵。
螺杆机结构原理和开机操作
螺杆式制冷压缩机1.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括：螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备（除启动柜之外）装在同一公共底座上，构成机组。
气路系统包括：吸气截止阀、吸气过滤器、吸气止回阀、排气截止阀等。
油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。
控制系统包括：启动柜、控制台。
典型螺杆式制冷压缩机组流程见下图1-过滤器 2-吸气止回阀 3-螺杆式制冷压缩机 4-伸缩管（可以不设）5-二次油分离器 6-排气止回阀 7－油分离器 8-旁通管路 9-油粗过滤器10-油泵 11-油冷却器 12-油精过滤器 13-恒压阀 14-油分配管15-能量调节阀1.1螺杆式制冷压缩机螺杆式制冷压缩机是回转容积型压缩机，依靠气体进入机器后体积的缩小使气体密度急剧增加而使气态制冷剂压力升高。
螺杆式制冷压缩机的机体内装有两只互相啮合的平行转子--阳转子和阴转子。
当两转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转，插入的长度越来越大，容纳气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。
为使压缩机正常工作，需要向压缩机内喷油。
向压缩机工作腔，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。
1.1.1螺杆式制冷压缩机的工作过程螺杆式制冷压缩机的工作过程由吸气、压缩、排气三个过程组成，转子的具体工作过程见图单级螺杆式制冷压缩机内装有一对转子，主动转子4个齿，从动转子6个齿。
两个转子装入机体中，由主动转子带动从动转子相互啮合而转动。
当转子转动时，一对相互啮合的齿槽相通。
图（a）表明转子进入吸气状态，当转子继续转动时，如图（b)所示，一对相互啮合的齿槽容积逐渐减少，使压力升高，形成了压缩过程。
当压缩的齿槽与排气口相通时，见图（c)，压缩机开始进入排气状态，直到排气完了为止。
阳转子每旋转一圈，压缩机完成4个吸气、压缩、排气过程。
螺杆冷水机组工作原理
螺杆冷水机组工作原理螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。
水冷单螺杆冷水机组制冷原图如下：（一）双螺杆制冷压缩机(twin screw compressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。
它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。
一般阳转子为主动转子，阴转子为从动转子。
主要部件：双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。
容量15～100%无级调节或二、三段式调节，采取油压活塞增减载方式。
常规采用：径向和轴向均为滚动轴承；开启式设有油分离器、储油箱和油泵；封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。
双螺杆结构图：压缩原理：吸气过程：气体经吸气口分别进入阴阳转子的齿间容积。
压缩过程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的互相啮合，容积逐步缩小，气体得到压缩。
排气过程：压缩气体移到排气口，完成一个工作循环。
（二）单螺杆制冷压缩机（single screw compressor）利用一个主动转子和两个星轮的啮合产生压缩。
它的吸气、压缩、排气三个连续过程是靠转子、星轮旋转时产生周期性的容积变化来实现的。
转子齿数为六，星轮为十一齿。
主要部件为一个转子、两个星轮、机体、主轴承、能量调节装置。
容量可以从10%-100%无级调节及三或四段式调节。
单螺杆结构图：压缩原理：吸气过程：气体通过吸气口进入转子齿槽。
随着转子的旋转，星轮依次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间）。
压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。
排气过程：压缩腔前沿转至排气口后开始排气，便完成一个工作循环。
由于星轮对称布置，循环在每旋转一周时便发生两次压缩，排气量相应是上述一周循环排气量的两倍。
单螺杆制冷压缩机与双螺杆制冷压缩机特点之比较双螺杆制冷压缩机的特点：1、需喷油压缩（也可采用少量喷液）。
螺杆式制冷压缩机的原理、操作规程及工作过程
工作原理1．吸汽端座 2．机体 3．螺杆 4．排气端座 5．能量调节阀螺杆式制冷压缩机主要由机壳、转子、轴承、轴封、平衡活塞及能量调节装置等组成。
机壳：—般为剖分式，由机体、吸气端座及排气端座等三部分用螺栓连接组成。
机体内腔横断面为双圆相交的横8字形，与置于其内的两个啮合转子的外圆柱面相适合。
转子为一对互相啮合的螺杆，其上具有特殊的螺旋齿形。
其中凸齿形的称为阳螺杆(或称阳转子)，凹齿形的称为阴螺杆(或称阴转子)。
阳螺杆与阴螺杆的齿数比，一般为4:6(大流量的压缩机齿数比可为3:4，当压缩比高达20时，齿数比可采用6:8)。
多数情况下，阳螺杆与电动机直接连接，称为主动转子，阴螺杆为从动转子，故阳螺杆多为四头右旋，阴螺杆多为六头左旋。
为了使螺杆式制冷压缩机系列化，零件标准化和通用化，我国有关部门规定，螺杆的公称直径为63、80、100、125、160、200和315mm7种，其长径比分为λ＝1.0和λ＝1.5两种。
轴承与辐封：螺杆式制冷压缩机的阴、阳螺杆均由滑动轴承(主轴承)和向心推力球轴承支承。
主轴承用柱销正确安装固定在吸、排气端座内，止推轴承在排气侧阳、阴螺杆上各装有两只，以承受一定的轴内力。
螺杆式制冷压缩机的轴封也多采用摩擦环式机械密封器，安装在主动转子靠联轴器——端轴上，其结构和原理同活塞式制冷压缩机的轴封相同。
平衡活塞：由了结构上的差异，因吸、排气侧之间的压力差所引起的，作用在阳螺杆上的轴向合力，比作用在阴螺杆上的轴向合力大得多。
因此，阳螺杆上除装设止推轴承外，还增设油压平衡活塞，以减轻阳螺舒杆对滑动轴承端面的负荷，减轻止推轴承所承受的轴向力。
能量调节装置：由滑阀、油缸、油活塞、四通电磁换向阀及油管路等组成。
活塞装在气缸壁下部两圆交汇处，改变滑阀的位置，即可起调节制冷量的作用。
螺杆式制冷压缩机工作时，齿间基元容积作周期性变化，从而使汽体沿转子轴向移动过程中完成吸汽，压缩和排气过程螺杆式制冷压缩机安全操作规程一.准备工作：1、检查制冷剂、水及电气设备系统应正常；2、试转电机的转向，由于螺杆压缩机不应倒转，为此可在拆下联轴节的橡胶转动芯子后试转电机，其电动机转向从压缩机的一侧看去，应是逆时针方向；3、检查油分离器的油面，正确的油面是开动油泵使油冷却器内充满油后，油位计指示正常；4、检查所有的压力表阀是否开启，以及温度计插座内是否充入润滑油；5、检查或开启所有油路上的阀门，它们应是全开的；6、起动油泵。
水冷螺杆冷水机主要组成及其工作原理
水冷螺杆冷水机制冷系统的基本原理：液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。
这样，制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。
螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。
水冷螺杆单机头制冷原理如下图：水冷螺杆双机头制冷原理如下图：1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
螺杆冷水机一般采用的是半封闭压缩机。
半封闭压缩机制冷量100～1200KW，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑油系统较复杂，躁声较高。
分为单，双螺杆型。
常见品牌：德BITZER比泽尔﹑GRASSO格拉索，意大利FRASCOLD 富士豪﹑REFCOMP莱富康﹑DORIN多菱，日本HITACHI日立﹑DAKIN 大金﹑MITSUBISHI三菱重工﹑KOBELCO神钢﹑MYCOM，韩国CENTURY，国外 FRICK，HOWDEN，台湾复盛﹑汉钟，中国重庆嘉陵﹑大连冰山等。
2.冷凝器冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
螺杆冷水机一般采用的是卧式壳管式水冷冷凝器。
冷凝器中制冷剂的热量被冷却水带走。
冷却水可以一次流过，也可以循环使用。
当循环使用时，需设置冷却塔或冷却水池。
卧式壳管式冷凝器两端管板外面各用一个端盖封闭，端盖上铸有经过设计互相配合的分水筋，把整个管束分隔成几个管组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺杆制冷机的部件及流程图
螺杆式制冷压缩机组由螺杆压缩机、电动机、联轴器、气路系统（包括吸气止回式截止阀和吸气过滤器）、油路系统（包括油分离器、油冷却器、油过滤器、油泵、油压调节阀和油分配管路）、控制系统（包括操作仪表箱、控制器箱、电控柜等）和设备、系统间的连接管路等组成。
螺杆制冷机的工作原理
制冷循环
螺杆制冷机组的制冷循环在原理上与其他循环相同，同样包括压缩机、蒸发器、冷凝器、节流装置四大部件。
制冷剂循环过程如下图所示：
螺杆制冷压缩机结构特征
螺杆制冷压缩机主机是螺杆压缩机组最核心的部分，是压缩机输入功以及压缩输送气体的部位，是制冷系
统的心脏。
主要有机体部件、转子部件、滑阀部件、轴封部件、联轴器部件、内容机比测定机构部件、吸气过滤器部件组成。
（见下图）
压缩机
半封闭喷油螺杆式压缩机属于正位移压缩机，由三部分组成：电机、转子和一次油分离器。
半封闭电机转速为3000RPM，由吸气冷却。
单机头制冷量为209～709kw,双机头制冷量为791～1419kw。
双机头机组的两台压缩机可同可异。
压缩机仅有三个运动部件：阴、阳转子和一个滑阀。
阳转子由电机直接驱动，并带动阴转子，转子两边各有各自的轴承。
调节滑阀位于阴、阳螺杆齿和部位上部，通过改变滑阀位置可以调节压缩机容量。
油压驱动活塞带动滑阀，沿着螺杆顶部平行于螺杆转子移动。
滑阀完全盖住转子时，压缩机满载。
滑阀向排气口侧运动，压缩机便卸载，这时压缩机螺杆的有效工作长度便减少，制冷量便随之下降。
螺杆式压缩机的工作原理
n螺杆式制冷压缩机属于容积型回转式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。
（如下图）
排气过程
吸气过程
气体压缩过程
内容积比可调--“武冷”螺杆制冷压缩机差异化特征
内容积比自动调节,可以避免过压缩及欠压缩过程;可以根据系统工况要求使机组始终能在最节能,最高效率容积比上运行.进而为用户节约大量的运行费用。
外压比＝排气压力/吸气压力（绝对压力）
内压比决定压缩机吸、排气口的设计及位置。
理想状态：内压比＝外压比，此时压缩机最省功，
∙P-V示功图
∙1-2-3-4曲线所包含的面积即为功耗
内容积比调节是通过改变滑阀上的径向排气孔口的位置来实现的。
图中阴影部分为原轴向排气孔口相应的径向排气孔口，调节后的径向排气孔口为abcd，即按原径向排气孔口向后移动了一定的距离，此移动距离即为可移动内容积比滑阀的调节范围，也就是说，螺杆压缩机的最大径向排气孔口为abcd，最小径向排气孔口为阴影部分，内容积比可在它们之间调节。
在调节范围内可实现内容积比的无级调节。
（如下图）。
