钢材
钢材是钣金加工中常用的材料 之一,具有高强ቤተ መጻሕፍቲ ባይዱ、良好的塑 性和韧性等特点。
钢材可以通过切割、弯曲、焊 接等工艺进行加工,适用于汽 车车身、底盘等结构的制造。

钣金基础知识集锦(钣金工程师必备教材)

钣金基础知识集锦(钣金工程师必备教材)

钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式,如下料、折弯、拉伸、成型、焊接。

本规范阐述每一种加工方式所要注意的工艺要求。

1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同,可分为普冲、数冲、剪床开料、激光切割、风割,由于加工方法的不同,下料的加工工艺性也有所不同。

钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工,板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm,不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

图2.2.1 冲孔形状示例* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。

表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制,见图2.3.1。

当冲孔1.5t。

2.4折弯件或拉深件冲孔时,其孔壁与工件直壁之间应保持一定的距离(图2.4.1)图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座,如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2。

表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工,板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。

其优点是加工板材厚度大,切割工件外形速度快,加工灵活.缺点是无法加工成形,网孔件不宜用此方式加工,加工成本高!3 钣金折弯3.1钣金折弯件的最小弯曲半径材料弯曲时,其圆角区上,外层收到拉伸,内层则受到压缩。

当材料厚度一定时,内r越小,材料的拉伸和压缩就越严重;当外层圆角的拉伸应力超过材料的极限强度时,就会产生裂缝和折断,因此,弯曲零件的结构设计,应避免过小的弯曲圆角半径。

钣金、塑胶材料基础知识

钣金、塑胶材料基础知识

钣金、塑胶材料基础知识钣金、塑料材料基础知识一、常用钣金材料:钣金是显示屏箱体上常用的一种金属材料。

钣金加工一般用到的材料有冷轧板(SPCC)、镀锌板(SECC,即电解板)、铜板、铝板、不锈钢板、铝型材等.其作用各不相同。

一般从其用途及成本上来考虑。

1、冷轧板:简称SPCC,(Steel Plate Cold-rolled Commercial): 冷板是由普通碳素结构钢热轧钢带,经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制,生产过程中不进行加热,所以不存在热轧常出现的麻点和氧化铁皮等缺陷,表面质量好、光洁度、尺寸精度高,再加之退火处理,其机械性能和工艺性能都优于热轧薄钢板。

具有良好的冷弯和焊接性能,以及一定的冲压性能。

产品的性能和组织能满足一些特殊的使用要求,如电磁性能、深冲性能等。

在许多领域里,特别是家电制造领域,已逐渐用它取代热轧薄钢板。

常用牌号:Q195、Q215、Q235、Q275;SPCC(日本牌号);ST12(德国牌号)。

冷轧板表面处理一般是:喷涂或电镀彩锌.显示屏行业人们常说的“铁箱”就是用该种材料加工的箱体。

2、镀锌板:(业内常称电解板)简称SECC。

电解板是经冷连轧机组轧制再经过CAPL机组退火后,进入电镀锌机组,通过表面清洗电镀后,根据不同用途,可进行磷化、钝化、涂油及耐指纹、合金化等处理后所得的产品。

其实质是利用电解,在制件表面形成均匀、致密、结合良好的金属或合金沉积层。

其有关机械性能可参照相对应的基板。

电解板表面处理一般是:喷涂主要使用场合:一般家电用电器上等。

其成本比冷轧板要贵,因此若无特别要求,一般选用SPCC,可减少成本.3、不锈钢板:不锈钢是能够抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢的总称。

不锈钢特点:耐蚀性好,光亮度好,强度高;有一定弹性;成本昂贵。

要达到不锈耐蚀作用,含铬(Cr)量不少于13%;此外可加入镍(Ni)或钼(Mo)等来增加效果。

钣金基本常识范文

钣金基本常识范文

钣金基本常识范文钣金是一种用于制造、修复和改装金属制品的工艺和技术。

这种技术主要涉及到在金属材料上进行切割、弯曲、成型、焊接和打磨等操作,从而使金属材料形成所需的形状和结构。

钣金工艺广泛应用于汽车、航空、建筑、电子、电力等各个领域。

钣金工艺基本常识如下:1.材料选择:常用的钣金材料包括铝、钢、不锈钢和铜等。

材料的选择取决于具体的应用需求,如强度、耐腐蚀性、导电性等。

不同材料的加工方法和特点也会有所不同。

2.设计和绘图:钣金部件的设计非常重要,既需要满足功能要求,又要考虑到制造和装配的可行性。

通常需要绘制详细的图纸,并进行3D模型设计,以确保精确度和质量。

3.切割:切割是钣金加工的第一步,常见的切割方法有剪切、火焰切割、等离子切割和激光切割等。

不同的材料和厚度需要采用不同的切割方法,以保证切割的平直和精度。

4.弯曲:弯曲是钣金加工的一个常见操作,通过将金属板材弯曲成所需的形状和角度。

弯曲时需要考虑到材料的弹性变形和回弹问题,通常需要借助压力机和模具来完成。

5.成型:成型是指将平面材料通过冲压或拉伸等方法变换成具有复杂几何形状的工件。

成型工艺需要根据工件要求选择合适的方法和设备,并对成型件进行后续加工,如冷冲压、滚轧等。

6.焊接:钣金中常用的焊接方法包括电弧焊、气体保护焊、激光焊等。

焊接可以将多个钣金部件连接在一起,提高整体结构的强度和稳定性。

7.打磨和抛光:钣金加工后常需要进行打磨和抛光,以去除毛刺、瑕疵和表面氧化层,使表面更加光滑和美观。

8.表面处理:表面处理可以提高钣金部件的耐腐蚀性和装饰性。

常见的表面处理方法包括电镀、喷涂、阳极氧化等。

9.质量控制:在钣金加工过程中需要进行严格的质量控制,包括尺寸精度、外观质量和材料性能等。

通常需要使用测量工具和检测设备对加工件进行检验。

10.环保和安全:钣金加工涉及到切割、焊接和喷涂等工艺,可能产生金属屑、废气和废水等污染物。

必须采取相应的环境保护措施和安全防护措施,确保生产过程安全、无污染。

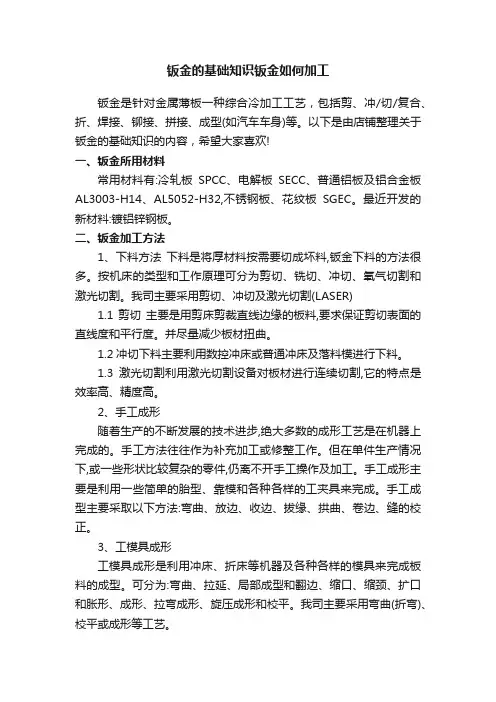

钣金的基础知识钣金如何加工

钣金的基础知识钣金如何加工

钣金的基础知识钣金如何加工钣金是针对金属薄板一种综合冷加工工艺,包括剪、冲/切/复合、折、焊接、铆接、拼接、成型(如汽车车身)等。

以下是由店铺整理关于钣金的基础知识的内容,希望大家喜欢!一、钣金所用材料常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC。

最近开发的新材料:镀铝锌钢板。

二、钣金加工方法1、下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多。

按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割。

我司主要采用剪切、冲切及激光切割(LASER)1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度。

并尽量减少板材扭曲。

1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料。

1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高。

2、手工成形随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的。

手工方法往往作为补充加工或修整工作。

但在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工。

手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成。

手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正。

3、工模具成形工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型。

可分为:弯曲、拉延、局部成型和翻边、缩口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平。

我司主要采用弯曲(折弯)、校平或成形等工艺。

弯曲(折弯)是钣金加工的主要方法之一。

三、钣金联接方法钣金联接主工采用焊接、螺纹联接、铆接和粘接。

我司采用的联接方式:焊接、螺纹联接和铆接。

1、焊接是对焊件进行局部或整体加热或使焊件产生塑性变形,或加热与塑性变形同时进行,实现永久连接的工艺方法。
