非金属刮泥机
非金属链条刮泥机技术说明(招标专用模板一)
非金属链条刮泥机技术说明★备选品牌采用相当于江苏**、江苏**、江苏**及以上品牌档次的产品1）范围承包人提供链板式刮泥机应适用平流式初次沉淀池、平流式二次沉淀池的使用要求，刮泥机均为四轴驱动方式，并具有刮泥及撇渣双向功能。
适用于平流式初次沉淀池的链板式刮泥机为二或三轴驱动方式，具备单底部刮泥功能。
在工厂测试时，极限强度测试采用3组6个链节组成的短链进行拉力不小于35KN的测试。
链条极限强度测试的目的是为了证明链条抗拉破强度。
链条的允许工作载荷≥12KN，链节的破坏强度应大于35KN，并提供第三方的测试报告。
承包人提供的链板式刮泥机应适用每天24h连续运行，并能有效地对沉淀污泥进行刮除和液面撇渣。
承包人提供的链板式刮泥机整机使用寿命应不低于20年。
承包人应配套安装用的所有附件、电气控制箱以及设备电机至控制箱的所有动力和控制电缆。
承包人应提供链板式刮泥机安装用的所有紧固件，并应符合3.1.1.6、3.1.1.7规定的要求。
3）主要材料驱动链玻璃纤维加强型尼龙或ASTM304不锈钢牵引链热塑性聚缩醛树脂刮泥板加强型玻璃钢耐磨靴铸造尼龙牵引链主动轴高强度双向缠绕玻璃纤维树脂、ASTM304不锈钢或高强度碳素钢牵引链轮铸造尼龙6或ASTM304不锈钢牵引链从动轴铸造尼龙6、ASTM304不锈钢或高强度碳素钢回程导轨加强型玻璃钢耐磨条超高分子承载聚乙烯回程轨道托架加强型玻璃钢或ASTM304不锈钢紧固件锚固件ASTM304不锈钢4）结构和性能承包人提供的链板式刮泥机应适用于平流式沉淀池的适用要求，用于初次沉淀池的刮板线速度ν≈1.2m/min，二沉池的线速度ν≈1.2m/min，初沉泥槽线速度ν≈1.2m/min。
链板式刮泥机布置尺寸应满足招标图的基本尺寸要求，除初沉泥槽刮泥机采用两轴或三轴驱动单底部刮泥方式外，其余刮泥机均应具有刮泥与撇渣功能。
驱动装置链板式刮泥机的驱动减速装置采用单出轴结构形式，并由驱动链及链轮带动主传动轴的旋转。
平流式二沉池非金属链条式刮泥机运行常见问题分析
区域治理综合信息平流式二沉池非金属链条式刮泥机运行常见问题分析吴娇上海城投污水处理有限公司白龙港污水处理厂，上海 200120摘要：对AAO工艺中二沉池非金属链条式刮泥机系统日常运行常见问题进行分析，为污水处理厂刮泥机设备稳定运行提供经验借鉴，为生活污水的出水全面达标奠定基础。
关键词：非金属链条式刮泥机；污泥负荷；水量冲击；报警装置非金属链条式刮泥机近几年广泛应用于平流式矩形二沉池，日常运行中会遇到很多问题，特别在大型污水处理厂日常运行中故障问题更加突出，严重制约了后续水质处理和污泥处理，以及前道工艺阶段的污泥回流，因此对非金属链条式刮泥机系统进行分析具有重要的意义。
一、工艺简介二沉池是生活污水处理AAO工艺的重要单元，主要作用是将生活污水中的污泥沉降，使泥水混合液变澄清，使固液实现分离，污泥浓缩以及活性污泥回流。
刮泥机是二沉池的重要设备之一，其目的是清除上浮污泥等浮渣，以及二沉池中其他悬浮物。
近几年，非金属链条式刮泥机广泛应用于平流式矩形二沉池。
非金属链条式刮泥机采用有机高分子非金属材料，具有质量轻、耐腐蚀、耐磨损、不易变形以及抗菌等特性。
非金属链条式刮泥机系统由刮泥板、链条、链轮和驱动装置等组成。
刮泥板两侧均安装带挡板的耐磨靴，耐磨靴与池底导轨接触1，具有一定的耐磨损作用。
非金属链条式刮泥机在使用上已进行了很多改进，但在大型污水处理厂的日常运行中依然存在一定的故障率。
二、运行中常见问题及原因分析非金属链条式刮泥机在大型污水处理厂日常运行中必须保持连续24小时不间断运行，运行时间一久很容易出现链条断裂、刮板倾斜等现象，导致生活污水处理无法顺利进行。
出现常见故障的原因主要是以下三个方面：1水量冲击较大通常情况下，大部分污水处理厂上游来水水量不稳定，在雨季、汛期以及居民用水高峰期水量会波动很大。
尤其是对于瞬时流量20m³/s以上的大型污水处理厂来说，水量的波动引起的水量冲击对刮泥机造成的影响更大。
非金属链式刮泥机比较
非金属链式刮泥机主要厂商对照生芬兰 DEWA（上海清渠）美国宝利金 ( 香港宜高 ) 德国西门子（天津国美）产国内代理商，销售。
中国区代理商，销售。
制造商销，销售。
商芬兰 DEWA非金属链板式刮泥美国 Polychem( 宝利德国西门子非金属链条刮泥机的特色：金 )100%全塑料组件的矩型机是矩形积淀池的排泥除渣1、运转安稳，自动化程度高，刮泥机，主要包含铸尼龙 -6 设施，该设施连续 24 小时运可完整实现全天 24 小时无人链轮，链条及刮板，可用于行。
刮泥机与吸泥管联合工作值守运转。
各样新（旧）积淀池中，包以使积淀污泥有效迅速去除。
设2 、体积小，耗电省，运转噪括初沉池、浮选池、二沉池、链条式刮泥机机械部分包含：备声小，故障率低。
双层积淀池、斜板积淀池、驱动装置（包含电机、减速器、特3、采纳电子过扭矩保护器API 油水分别池，最大池宽驱动链、过载保护装置以及其点EL-FI ，能够随意设定过载电大于 9 米，长大于 90 米、他适合的防备装置）、链条、流值，保证刮泥机的运转平深大于 12 米。
链轮、头轴、短轴、回城轨道稳。
及支承件、耐磨条、耐磨靴、4、 DEWA专利技术的链条张紧刮板、链条收紧器、有关的固装置。
（可在运转环境变化使定螺栓和锚固螺栓。
链条变紧或变松时，可方便地在池面调理链条张紧装置，保证运转生产，防止了过紧使链条断裂 . 过松脱轨以及运转不一致而使刮板断裂或链条等设施的损害，而无需放尽池内水，下到池内操作。
）5、刮板跑偏自动检测装置。
（可有效检测刮板的运转状况，当存心外故障发生的先兆时，进而使刮板稍微地跑偏时就检测出来，进行停机保护，防止故障进一步扩大。
同时进行报警，提示检查维修。
）1、原装入口（资料优势）2、地点不挪动的零件材质为设不锈钢备3、有观察探头检测能否平行不4、电机的过扭矩感觉电流大同小之5、链条的张紧装置，不需要处放空池水6、市场成熟7、价钱西门子 >DEWA>宝丽金刮板是玻璃钢的，塑料简单变形典型业绩：1、 2003/5浙江萧山污水办理厂一期、二期2、 2005 比利时布鲁塞尔北郊污水厂3、中海油绥中油田污水办理厂4、德国 Dinslaken污水厂5福建杨里二期1、全塑料2、美国宝利金塑料链条系统包含有齿轮箱的驱动电机，塑料零零件包含 NCS-720-S 链条，玻璃纤维刮板(标准 /高强度 / 箱型超强度三种 ) ，3、耐磨靴， NCS-720-S 驱动链轮和跨轮，NH-78驱动和从动链轮，高强度玻璃纤维增强塑料套管式驱动轴组件，4、铸尼龙跨轮和驱动轮榫轴组件带可改换自润滑套筒轴承，5、玻璃纤维资料的回程轨道及铸尼龙-6的池壁支架和高分子聚乙烯 (UHMW-PE)地面及道轨的耐磨条。

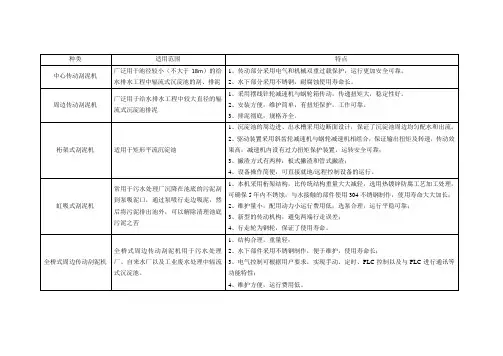

刮泥机种类适用范围及特点
1、沉淀池的周边进、出水槽采用边断面设计，保证了沉淀池周边均匀配水和出流。
2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合，保证输出扭矩及转速，传动效果高；减速机内设有过力扭矩保护装置，运转安全可靠；
3、撇渣方式有两种：板式撇渣和管式撇渣；
4、设备操作简便，可直接就地/远程控制设备的运行。
1、传动部分采用电气和机械双重过载保护，运行更加安全可靠。
2、水下部分采用不锈钢，耐腐蚀使用寿命长。
周边传动刮泥机
广泛用于给水排水工程中较大直径的辐流式沉淀池排泥
1、采用摆线针轮减速机与蜗轮箱传动，传递扭矩大，稳定性好。
2、安装方便，维护简单，有扭矩保护，工作可靠。
3、排泥彻底，规格齐全。
桁架式刮泥机
虹吸式刮泥机常用于污水处理厂沉降在池底的污泥刮到泵吸泥口通过泵吸行走边吸泥然后将污泥排出池外可以解除清理池底污泥之苦1本机采用桁架结构比传统结构重量大大减轻选用热镀锌防腐工艺加工处理可确保5年内不锈蚀与水接触的部件使用304不锈钢制作使用寿命大大加长
种类
适用范围
特点
中心传动刮泥机
广泛用于池径较ห้องสมุดไป่ตู้（不大于18m）的给水排水工程中辐流式沉淀池的刮、排泥
3、新型的传动机构，避免两端行走误差；
4、行走轮为钢轮，保证了使用寿命。
全桥式周边传动刮泥机
全桥式周边传动刮泥机用于污水处理厂、自来水厂以及工业废水处理中辐流式沉淀池。
1、结构合理，重量轻；
2、水下部件采用不锈钢制作，便于维护，使用寿命长；
3、电气控制可根据用户要求，实现手动、定时、PLC控制以及与PLC进行通讯等功能特性；
虹吸式刮泥机
常用于污水处理厂沉降在池底的污泥刮到泵吸泥口，通过泵吸行走边吸泥，然后将污泥排出池外，可以解除清理池底污泥之苦
宝利金刮泥机标准安装及维护手册
矩形沉淀池非金属刮泥机 - 西安第五污水处理厂项目标准操作手册: F8030 Rev.4: 6/3/09第5章: 标准安装方针5.1标准安装方针刮泥机设备的安装需要事先作一些“准备”和适应。
此工作也视为安装的一个组成部分。
提供以下的总体安装说明旨在指导和帮助安装者安装刮泥机。
但本安装说明并不能取代超越设备安装所在地所规定的相关制造安装法律法规。
本文对典型的4轴纵向刮泥机设备作了规定。
其它类型刮泥机设备准备工作、布置和安装程序都是类似的。
5.2 安装前检查沉淀池必须对装有设备的沉淀池进行检查。
检查其尺寸和混凝土表面光洁度是否正确。
必须用高压水对彻底清洗池。
也要检查以下事项:•表面是否有隆起或凸起•一处或几处池壁是否变窄•混凝土地面隆起及高出部位•混凝土的裂缝和疏松新建的沉淀池如果混凝土尺寸一致正确，则大大地便于刮泥机设备的安装。
建议对污泥沉淀池的所有外形尺寸与总布置图上的额定值之间的最大容许偏差为0.25英寸(6.35 mm) 识别一下地面和池壁上有凸起部分、是否有混凝土泼散处以及边缘是否粗糙。
在安装新设备之前，将这些问题予以解决。
5.3 沉淀池的布置池的布置是安装程序中最重要部分。
正确布置可以减少安装时间。
所有的测量均从污泥沉淀池地面纵向中心线开始。
从总布置图上可以看到，一些是以池侧壁为基准。
这些尺寸仅作为参考。
以下是确定污泥沉淀池地面纵向中心线的方法。
地面纵向中心线被用作刮泥机设备后续布置和安装的初基准。
在沉淀池任意一端的地面上选择一处。
该处侧壁相互之间平直、垂直/平行。
跨与侧壁垂直的沉淀池进行测量。
将测量宽度值一分为二。
测量距地面上一处池壁的距离并用螺钉或混凝土瘤作标记（点A）。
用同样的方法在沉淀池另一端做标记（点B）。
在两个固定点（A&B）之间系一根细线。
请参照下页的 “沉淀池典型布置图 ”。
现在，确定了沉淀池中心线。
该中心线将作为剩余池布置的基准。
所有剩余布置测量均以此初基准作为基准。
非金属链式刮泥机比较
美国Polychem(宝利金)100%全塑料组件的矩型刮泥机，主要包括铸尼龙-6链轮，链条及刮板，可用于各种新（旧）沉淀池中，包括初沉池、浮选池、二沉池、双层沉淀池、斜板沉淀池、API 油水分离池，最大池宽大于9米，长大于90米、深大于12米。
3、中海油绥中油田污水处理厂
4、德国Dinslaken污水厂
5福建杨里二期
1、全塑料
2、美国宝利金塑料链条系统包含有齿轮箱的驱动电机，塑料零部件包括 NCS-720-S链条，玻璃纤维刮板(标准/高强度/箱型超强度三种)，
3、耐磨靴，NCS-720-S驱动链轮和跨轮，NH-78驱动和从动链轮，高强度玻璃纤维加强塑料套管式驱动轴组件，
3、回轮轴、耐磨条特殊
4、刮板连接件：与链节为一体，允许30度扭角不破裂，改善了对链条的受力/有小环状链条组合而成，扭角大于36度，抗破裂强度很高
5、链轮结构：两片半周结合，利用SS316不锈钢环压紧，压力平均分布轴表面，无应力集中
典型业绩：广东张村
福建杨里一期
设备Hale Waihona Puke 同之处1、原装进口（材料优势）
2、位置不移动的部件材质为不锈钢
3、有观测探头检测是否平行
4、电机的过扭矩感应电流大小
5、链条的张紧装置，不需要放空池水
6、市场成熟
7、价格西门子>DEWA>宝丽金
刮板是玻璃钢的，塑料容易变形
典型业绩：
1、2003/5浙江萧山污水处理厂一期、二期
2、2005比利时布鲁塞尔北郊污水厂
链板式刮泥机的适用范围和特点
链板式刮泥机的适用范围和特点
链板式刮泥机的适用范围:
链板式刮泥机适用于大于等于6米的矩形沉砂池、矩形初沉池和矩形二沉池，池底坡度一般在0.01，刮泥机速度一般为0.3-3m/min。
链板式刮泥机优点：
1、排泥效率高，在循环的牵引链上，每隔2m左右装有一块刮板，整个链上的刮板较多，使刮泥保持连续。
2、刮泥撇渣两用，结构简单。
链板式刮泥机缺点：
1、池宽受到刮板的限制通常不大于6m；
2、链条易磨损，对材质要求较高；
链板式刮泥机注意事项：
1、双侧链条应同步牵引；
2、链条必须张紧；
3、张紧装置尽可能设在水面以上；
4、水下轴承应注意密封；。
非金属链式刮泥机比较
美 国 Polychem( 宝 利 金)100%全塑料组件的矩型 刮泥机，主要包括铸尼龙-6 链轮，链条及刮板，可用于各 种新（旧）沉淀池中，包括初 沉池、浮选池、二沉池、双层 沉淀池、斜板沉淀池、API 油 水分离池，最大池宽大于 9 米，长大于 90 米、深大于 12 米。
德国西门子非金属链 条刮泥机是矩形沉淀 池的排泥除渣设备，该 设备连续 24 小时运 行。刮泥机与吸泥管联 合工作以使沉淀污泥 有效快速去除。链条式 刮泥机机械部分包括： 驱动装置（包括电机、 减速器、驱动链、过载 保护装置以及其他适 当的防护装置）、链条、 链轮、头轴、短轴、回 城轨道及支承件、耐磨 条、耐磨靴、刮板、链 条收紧器、相关的固定 螺栓和锚固螺栓。
典型业绩：广东张村 福建杨里一期
非金属链式刮泥机主要厂商对比
生 产 芬兰 DEWA（上海清渠） 商 国内代理商，销售。
美国宝利金(香港宜高) 中国区代理商，销售。
德国西门子（天津国 美） 制造商销，销售。
设备 特点
芬兰 DEWA 非金属链板式刮泥 机的特点： 1、运行平稳，自动化程度高， 可完全实现全天 24 小时无人值 守运行。 2、体积小，耗电省，运行噪声 小，故障率低。 3、采用电子过扭矩保护器 EL-FI，可以任意设定过载电流 值，保证刮泥机的运行平稳。 4、DEWA 专利技术的链条张紧 装置。（可在运行环境变化使链 条变紧或变松时，可方便地在池 面调节链条张紧装置，保证运行 生产，避免了过紧使链条断裂. 过松脱轨以及运行不一致而使 刮板断裂或链条等设备的损伤， 而无需放尽池内水，下到池内操 作。） 5、刮板跑偏自动检测装置。（可 有效检测刮板的运行情况，当有 意外故障发生的预兆时，从而使 刮板轻微地跑偏时就检测出来， 进行停机保护，避免故障进一步 扩大。同时进行报警，提示检查 维修。）
排泥设备刮泥机有哪些类型
排泥设备刮泥机有哪些类型刮泥机是一种排泥设备。
构成部分：刮泥机由桁车、刮泥耙、撇渣板、驱动装置和自控柜等到构成。
分类：刮泥机重要有中心传动刮泥机、周边传动刮泥机。
中心传动刮泥机重要由工作桥、传动装置、稳流筒、传动轴、刮臂、刮泥板等构成。
该机设有横跨池子的固定平台，工作时其整机载荷都作用在工作桥中心；污水经池中心稳流筒均流到四周。
随着过流面积增大而流速降低，污水中的沉淀物沉淀于池底，刮泥机将沉淀的污泥刮集到中心集泥坑中，利用水压将其从污泥管中排出。
该机结构简单，传动平稳，动力消耗低，刮泥效果好，是一种好的排泥设备；周边传动刮泥机用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池和浓缩池中，排出沉降在池底的污泥和撇除池面的浮渣。
应用领域：刮泥机重要应用于钢铁、冶金、矿山、水处理等行业1、渣耙、油耙高度可调整，配重后可使刮渣本领加强，对易板结物质刮集效果好。
2、刮泥机上设有多种安全措施，使用安全可靠。
3、两种机型供选择，经济性好。
4、可设计成一机多格池形使用。
5、刮泥机采用双速行走，效率高；并可设定不行刮集行程，适用范围广。
构成部分：刮泥机由驱动装置、工作桥、主刮泥装置、辅佑襄助刮泥装置、中心转盘、撇渣装置、溢流堰板和挡渣板、集电装置等构成。
对于中心进水周边出水沉淀池，一般还需设置导流筒。
用于为实现沉淀排泥效果。
刮泥桥与中心支架以铰接的形式连接，能够除去由池体轨道面不平、设备安装、运行等误差对中心回转轴承的影响，改善了轴承的受力条件，提高了使用寿命。
电机经减速机减速后，带动驱动轮沿池沿做圆周运动，刮泥机架下部的刮泥板将沉淀池底部污泥刮至池体中心集泥池，通过排泥管道用泵或靠自压排出池外。
如配套PLC等掌控系统，可实现全自动运行，并可远程集中掌控。
分类：刮泥机重要有周边传动刮泥机、中心传动浓缩刮泥机。
中心传动浓缩刮泥机重要由溢流装置、大梁及拦杆、进口管、传动装置、电器箱、稳流筒、主轴、浮渣耙板、刮集装置、水下轴承、小刮刀、渣斗、浮渣耙板等构成。
非金属链式刮泥机常见运行故障及改进方法
| 工程设备与材料 | Engineering Equipment and Materials·132·2020年第13期非金属链式刮泥机常见运行故障及改进方法宋 超（上海城投污水处理有限公司白龙港污水处理厂，上海 201203）摘 要：文章介绍了白龙港污水处理厂二沉池内非金属链板式刮泥机常见的故障，主要包括刮板倾斜、脱落问题、链条变形断裂、剪切销断裂等，并分析了主要故障原因，包括进水量、污泥负荷以及自身材质等。
针对设计本身存在报警不及时问容易导致较大损失的问题，文章提出了一种改进方法，该方法有效地起到了对上述主要故障报警的作用，避免了更进一步的损失，起到了较好的效果，为存在类似问题的污水厂提供了一定的参考。
关键词：污水处理厂；非金属链式刮泥机；二沉池中图分类号：X703.3 文献标志码：A 文章编号：2096-2789（2020）13-0132-02 作者简介：宋超，男，本科，助理工程师，研究方向：污水处理厂电气自动化设备应用与管理。
上海市白龙港污水处理厂经过2019年一级A 提标之后，日处理规模为280万m 3/d ，是亚洲日均处理量最大的污水处理厂。
污水处理工艺采用A2O 工艺生反池+平流式二沉池+高效沉淀池+滤池+紫外消毒池的工艺，其中二沉池采用了矩形周进周出的形式，每一小格安装一套非金属链式刮泥机，刮泥机由刮板、链条、轮盘及电动机等主要部件组成，如图1所示。
断裂故障。
（2）污泥浓度较高。
随着污泥在池内沉积加厚，刮泥机阻力增大，引起污泥浓度的提高。
具体而言：①由于季节不同，根据工艺要求人为提高了污泥浓度，污泥浓度越高故障率越高，尤其是在冬季，为保证较好的脱氮除磷效果，提高了污泥浓度后二沉池刮泥机故障率较高；②为保证较好的除磷效果，在二沉池进水渠增加了硫酸铝，使得污泥负荷进一步增大；③污泥部分不均匀，在进水端污泥浓度较高，在远端污泥较少，污泥分布少则污泥负荷较小，刮泥机刮泥板受力不均匀，刮泥板就会偏向污泥负荷小的方向，这时刮泥板会倾斜致使非金属链条脱链；④厂内污泥处理设备设施的处理能力有限，不能及时消纳生物系统产生的剩余污泥，导致部分需要排放的剩余污泥堆积在二沉池内，久之，造成局部污泥负荷过高。
污水厂非金属链板式刮泥机成套设备施工工法
污水厂非金属链板式刮泥机成套设备施工工法污水厂非金属链板式刮泥机成套设备施工工法一、前言在污水处理工程中，刮泥机是一种常用的设备，用于去除污水中的悬浮物和固体颗粒。
传统的金属链板式刮泥机存在耐腐蚀性能差和易生锈的问题，为了解决这些问题，非金属链板式刮泥机成套设备逐渐被引入并得到广泛应用。
本文将介绍污水厂非金属链板式刮泥机成套设备的施工工法。
二、工法特点非金属链板式刮泥机成套设备施工工法有以下特点：1. 采用非金属链条，具有优良的抗腐蚀性能和耐磨性能。
2. 结构简单，易于安装和维修。
3. 适用范围广，可应用于各种类型的污水处理工程。
4. 效率高，可快速而彻底地去除污水中的固体颗粒。
三、适应范围污水厂非金属链板式刮泥机成套设备适用于各种污水处理工程，包括城市污水处理、工业废水处理等。
它可以有效去除污水中的固体颗粒，提高水质处理效果。
四、工艺原理污水厂非金属链板式刮泥机成套设备的工艺原理是利用链条将浮于水面上的固体颗粒捞取并输送至污泥收集器。
整个工艺过程可以分为链条进水、固体颗粒捞取、链条运输和污泥收集等环节。
通过科学合理的协调和配合，实现了高效快速的污水处理。
五、施工工艺 1. 准备工作：对施工现场进行清理和平整，确保施工环境安全和舒适。
2. 安装支架：根据设备尺寸和布置要求，安装支架并进行固定。
3. 安装链条：按照设备设计图纸上的要求，将链条安装在机架上。
注意保持链条的平整和张紧度适当。
4. 安装传动装置：将传动装置安装在机架上，并与链条连接。
确保传动装置的稳定和正常运行。
5. 安装刮泥板：根据设备设计图纸上的要求，安装刮泥板，并进行调整和固定。
6. 调试和试运行：对已安装的设备进行调试和试运行，确保设备各部分协调运转。
六、劳动组织根据工程规模和施工进度，合理组织劳动力，确保施工进度和质量。
劳动组织应包括项目经理、工程师、施工人员等。
七、机具设备在污水厂非金属链板式刮泥机成套设备的施工中，需要使用的机具设备包括起重机、挖掘机、搅拌机、焊接设备等。
非金属链条式刮泥机技术说明
非金属链条式刮泥机技术说明（一）概述非金属链条式刮泥机的符点：1)刮板块数多，刮泥能力强；刮板的移动速度慢，对污水扰动小，有利于泥砂沉淀。
2)刮板在他中作连续的直线运动，不必往返换向，因而不需要行程开关。
驱动装置设在池顶的平台上，配电及维修都很简便。
3)不需要另加机构可同时兼作撇渣机。
4)系统中无重结构部件及支撑件,系统能源消耗低。
（二）适用范围可适用于长方形初沉池与二沉池内表面撇渣与底部刮泥操作；圆形池内表面撇渣与底部刮泥操作以及各种池体形状的表面撇渣应用。
（三）非金属链条式刮泥机系统参数表（四）主要部件与结构特点采用链条式刮泥的形式，适用于沉淀池的刮泥。
沉淀池刮泥机布置根据图纸的基本尺寸要求，实现上部刮渣，池底污泥刮入池末端的排泥坑内。
（1）驱动装置驱动装置采用电机直联的斜齿轮减速机型式，全封闭，油传动并全部为耐磨轴承输出。
驱动链采用玻璃纤维加强型尼龙或ASTM304不锈钢。
驱动电机适用于恒速，大载荷起动。
在正常操作条件下，连续驱动设备不会过载。
电机IEC标准，电压380V，三相，50Hz，防护等级IP55，绝缘F级。
减速箱的设计符合ISO标准，轴承寿命（LIO）≥100000小时，齿面硬度不低于HRc58.（2）刮泥板链条刮泥板链条采用热塑性聚缩醛树脂制造，链条的允许工作荷载≥12000N，保证强度≥29000N，破坏强度大于35000N。
链节形式为板式链的形式，整体注塑成形，销轴孔和加肋侧板精密塑造，保证精度要求。
板式链的滚筒表面具有足够的硬度，在正常运转条件下，节距的延伸量不大于0.5%.在设计工况下保证链节额连续工作寿命大于10年。
牵引链拉紧后，二支承点间的弧垂度小于1/50支承点距离，链节破断强度大于链条张紧力的6倍。
（3）刮泥板刮泥板由加强型玻璃钢制成。
刮泥具有足够的强度和刚度，挠度不大于1/1000。
刮泥板间隔布置均匀，间距不大于3m。
刮泥板二侧与带连接座的专用（板式链节距相等）链节连接，采用不锈钢304螺栓紧固。
非金属链条式刮泥机技术说明
非金属链条式刮泥机技术说明LBG6.8-42×4.6非金属链条式刮泥机技术说明一、主要技术参数?池宽:B=6.8m?池深:H=4.6m?池长:L=42m?行驶速度:V=0.6m/min?驱动功率:N=0.37kw?防护等级:IP55?绝缘等级:F级?电源:380V、50HZ?工作制:24小时/天连续运行或间歇运行二、主要结构及工作原理链条式刮泥机主要用于平流式沉淀池，尤其是污水处理工程中的泥砂池、初沉池、二沉池等矩形池池底泥砂、池面浮渣的刮集排除。
1、主要结构1 ()驱动机构驱动机构选用电机直联的斜齿轮减速机，由上海锐进传动机械设1.2 备有限公司提供，传递效率高，运行平稳，减速机安全服务系数?。
2 ()驱动链驱动链条采用玻纤增强尼龙滚子及不锈钢链板、销轴组成的链25.4mm条，节矩为，传递运动平稳、准确、效率高，考虑其工作环8 境的恶劣，安全系数为。
3 ()刮泥装置水下链轮采用玻璃纤维增强尼龙精铸成型，传递运动准确可靠，152.4mm 链条节矩为，专门设计制作。
驱动链条采用板式链结构形式，链板及滚子采用玻璃纤维增强尼龙一次性精铸成型，销轴由不锈钢制成，经固溶处理，耐腐蚀、抗泥砂磨损，使用寿命长。
+刮板选用高玻纤甲苯二甲基聚酯(玻璃钢)材质，刚性强，耐2.74 腐蚀，刮泥板安装间距为米。
刮泥板上安装有玻璃纤维增强尼龙制造的耐磨靴，与上、下导轨接触，双面可调换使用，使用寿命长，耐磨损。
导轨由增强聚乙烯制造，回程导轨通过导轨支架与池壁螺栓紧固，池底导轨采用不锈钢螺栓直接紧固。
(4) 浮渣收集器可倾管式浮渣收集器，结构简单、无须动力装置，工作可靠。
密封件采用三元乙丙橡胶制造，浮渣收集器管采用不锈钢材料制作。
管径为400mm，管壁厚6mm。
浮渣收集器将收集的浮渣排向浮渣井中。
手动操作浮渣收集器安装在每个沉淀池撇渣侧的正中部位，采用150N 手轮操作，手动操作力小于。
(5) 电气控制电控柜具有对电机缺相、欠压、漏电等的保护功能，同时具有手PLC动、自动控制功能，预留接口，与其他设备联控，向中控室输送IP55 接受信号。
非金属链板式刮泥机说明书
Jiangsu Environmental Protection General Group Co.,Ltd非金属链板式刮泥机安装、维护、操作使用手册地址（ADD）：*******邮编（PQ）：*****电话（TEL）：********传真（FAX）：*********电邮（E-mail）：*********目录一、用途与简介二、结构及工作原理三、安装四、使用操作五、维护、保养及注意事项一、用途与简介非金属链板式刮泥机主要用于平流式（矩形）沉淀池，尤其是污水处理工程中的沉砂池，初沉池、二沉池及隔油池等矩形池池底的泥砂刮集排除。
二、结构及工作原理非金属链板板式刮泥机主要由固定于池面的驱动减速装置、及设置于池内带刮板的牵引链、传动链付及张紧装置、安全保护装置等组成。
减速驱动装置通过链轮付将动力传递于牵引链带动刮板沿池内上下轨道作定向回转连续运行，运行过程中刮板将池底泥砂刮进集泥坑。
