MRB员工培训教材阻抗分析
(信息与通信)MRB员工培训教材
注重实践
理论知识和实践经验相结合，不断提升自己的实践能力。
团队合作
加强团队合作，共同应对行业发展的挑战和机遇。
THANKS
感谢观看
案例二
某铁路公司的MRB应用。涉及该公司的项目需求、技术方案、 实施效果和未来规划。
案例三
某电力公司的MRB应用。概述了该公司的项目背景、技术选型、 实施过程和效益分析。
案例分析：成功与失败的原因
案例一
有效的团队协作、明确的项目目 标和技术方案的可行性。
案例二
领导层的支持、良好的沟通机制 和持续的技术创新。
MRB系统用户权限管理
建立完善的用户权限管理制度，对不同用户分配不同的访问权限， 防止未经授权的访问和数据泄露。
MRB系统数据备份与恢复
制定数据备份和恢复方案，确保在系统故障或数据丢失时能够迅速 恢复数据，保障业务连续性。
MRB数据安全与隐私保护
01
MRB数据加密传输与存储
采用加密技术对MRB数据进行传输和存储，确保数据在传输和存储过
02
强调在操作MRB设备过程中应注意的安全事项，如避免接触设
备内部高压部分、遵循安全警示标识等。
MRB设备日常维护保养
03
指导员工进行MRB设备的日常保养和定期维护，确保设备正常
运行，提高设备使用寿命。
MRB系统安全防护措施
MRB系统防火墙配置
确保系统防火墙能够有效阻挡外部网络攻击和非法访问，保障系 统安全。
信息与通信MRB员工培训 教材
• MRB简介 • MRB基础知识 • MRB操作技能 • MRB安全与规范 • MRB案例分析 • 总结与展望
阻抗分析原理
阻抗分析原理阻抗分析是一种用来研究电路中电流、电压和功率之间相互关系的重要方法。
在电子工程领域中，阻抗分析被广泛应用于电路设计、故障诊断和系统优化等方面。
本文将介绍阻抗分析的基本原理，以及其在电路分析中的应用。
首先，我们需要了解什么是阻抗。
阻抗是电路对交流电的阻力，它是一个复数，包括阻抗的大小和相位两个方面。
在电路中，阻抗可以用来描述电阻、电感和电容对交流电的阻碍程度。
通过对电路中各个元件的阻抗进行分析，我们可以得到电路的整体阻抗，从而推断电流、电压和功率之间的关系。
在阻抗分析中，我们通常使用复数形式来表示阻抗。
复数形式的阻抗可以方便地进行计算和分析。
在复平面上，电阻、电感和电容分别对应着不同的阻抗形式，它们分别沿实轴、虚轴和单位圆周上。
通过将电路中的各个元件转化为复数形式的阻抗，我们可以利用复数的运算规则来简化电路分析的过程。
除了复数形式的阻抗，我们还可以使用阻抗参数来描述电路的特性。
阻抗参数包括输入阻抗、输出阻抗和传输阻抗等。
通过对这些阻抗参数进行分析，我们可以了解电路的输入输出特性，以及信号在电路中的传输情况。
这对于电路设计和系统优化具有重要意义。
在实际应用中，阻抗分析可以帮助我们解决电路中的各种问题。
例如，在无源网络中，我们可以通过阻抗分析来求解电路的输入输出特性，从而设计合适的匹配网络。
在有源网络中，我们可以利用阻抗分析来分析放大器的输入输出阻抗，以及信号在放大器中的传输情况。
此外，阻抗分析还可以帮助我们诊断电路中的故障，找出电路中可能存在的问题并进行修复。
总之，阻抗分析是电子工程中一项重要的技术。
通过对电路中各个元件的阻抗进行分析，我们可以了解电路的整体特性，从而解决电路设计、故障诊断和系统优化等方面的问题。
希望本文对阻抗分析原理有所帮助，谢谢阅读。
交流阻抗及解析PPT培训课件
解决方法：尊重文化差异，了解和适 应对方的文化背景和价值观，通过跨 文化培训和学习提高跨文化沟通能力。
文化差异可能导致交流的一方无法理 解另一方的文化内涵和价值观，从而 产生交流阻抗。
04
如何解析交流阻抗
倾听技巧
倾听是解析交流阻抗的基础，通 过认真倾听对方的意见和想法， 可以更好地理解对方的立场和需
详细描述
一家银行在推广新业务时，遇到客户不信任和抵触的情况。经过调查，发现客户对银行的不信任来源 于之前的负面经验和对新业务的不了解。银行通过加强客户教育、提供详细解释和建立客户反馈机制 ，逐渐消除了客户的疑虑，业务得以顺利推广。
案例三：家庭沟通中的阻抗解析
总结词
家庭沟通中的阻抗通常表现为情绪化、缺乏倾听和理解等现象。
详细描述
在一家大型企业中，市场部与销售部之间存在沟通障碍，导致市场宣传与销售业绩不匹配。经过深入调查，发现 两个部门之间存在信息传递不及时、互相不信任和职责不明确等问题。通过加强沟通、明确职责和建立协作机制， 最终解决了问题。
案例二：与客户沟通中的阻抗解析
总结词
客户沟通中的阻抗表现为不信任、不配合和反馈不及时等现象。
在询问过程中，要注意语气、用词和方式，避免让对方感到不适或反感。
询问时还要注意引导对方表达自己的观点和需求，以便更好地解析交流 阻抗。
反馈技巧
在反馈过程中，要注意用词和语气，避免让对方感到 攻击或不满。
反馈是解析交流阻抗的重要环节，通过及时的反馈， 可以让对方了解自己的想法和需求，促进双方之间的 沟通和理解。
交叉学科融合
交流阻抗分析技术涉及到多个学科领 域，如物理学、电子工程、材料科学 等。未来需要加强学科交叉融合，推 动相关领域的技术创新和应用拓展。 例如，将交流阻抗分析技术与人工智 能、机器学习等先进技术相结合，实 现更加智能化、自动化的电路故障诊 断和性能预测。

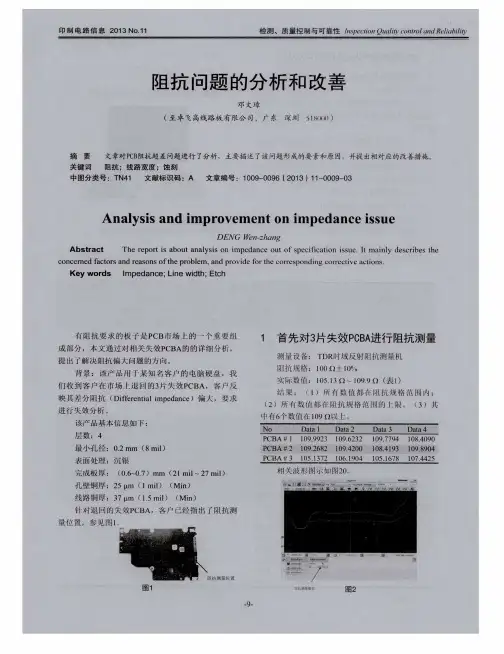

阻抗问题的分析和改善
批 准 ，在 生产 所谓 的 “ 柠 檬 酸金 钾 ” （ 柠 檬酸 金钾 是 “ 丙尔 金 ”在 申报 专利 前 的名称 ，而 “ 丙 尔金 ”并 不 是 柠檬 酸和 氰化 金钾 的混 合物 ），并在 市场 上流 通 ，
这 种所 谓 的 “ 柠 檬酸 金钾 ”应 该还 不如 “ 丙尔金 ”的
印 制 电路信 息 ２ ０ １ ３ Ｎｏ ． １ １
检测、质量控制与可靠性 Ｉ ｎ ｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ Ｑｕ ａ ｌ ｉ ｔ ｙ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ａ ｎ ｄ Ｒ ｅ ｌ ｉ ａ ｂ ｉ ｌ ｉ ｙ ｔ
铜 厚 ：４ ９ ｕ ｍ 阻焊 厚度 ：８ ． １ ３
圈５
（ ２ ）收 紧阻抗相 关线路 宽度公差 从 ±０ ． ０ １ ２ ７ ｎ ＂ ｕ － ｎ ￣ ±０ ． ０ １ ０ ２ ｍ ｍ，Ｉ Ｐ Ｑ Ｃ按照修 改 的规 格进行在 线检查 。
（ ３ ）Ｉ Ｐ Ｑ Ｃ 收 紧 内部 的 阻抗 控 制 公差 从 ± １ ０ ％到 ±８ ％，以加 强对该 客户 产 品的管 控 。 上 述 改 善 措施 执 行 后 ，半 年 内未再 收到 客 户 类 似 的抱怨 。
实际 线路 宽度偏 小 接近 规格 下 限 ，这 说 明在 该Ｐ Ｃ Ｂ 生 产 过 程 中 的蚀 板 工 序 出现 了某 种 偏 差才 导致 线 路 宽
度偏 小 。下面 我们 用鱼骨 图进 行 分析 （ 图４ ）。
４ 改善措 施
（ １ ） 修 正 褪 锡 返 修 流 程 ，调 整 生 产 线 速 度 从 ３ ｍ／ ｍｉ ｎ ～ ５ ｍ／ ｍｉ ｎ ， 同时 禁 止 二 次 褪 锡 返 修 ，修 正 的流 程 如 图 ５ 。
号 Байду номын сангаас 板 线进 行 的， 阻抗 相 关 线 路 宽度 实 际 值为 ０ ． ０ ９ １ ｍ ｍ ～０ ． ０ ９ ７ ｍ ｍ，接 近 规格 中 间值 ， 因此 我们 可排 除
MRB员工培训教材-阻抗
会不太靠板边，阻抗线两边会加Dummy线，以防为独立线。因此在
处理阻抗也必须看清楚测试线的位置，考虑到单元内的阻抗线是否 合格。
12
为什么要设计阻抗测线来验证一块板的阻抗是否合格？ 这是由于每块线路板的阻抗线路是在安装好所有的元
件后，使用才会表现出来，如果用测试仪器直接去测
单元内的某一根线路，则由于测试插头的大小和线路 本身不够一定长度，无法测出这根线真实的阻抗值。 因此通常是在同一块板设计一根或几根有一定长度和 相同线宽的阻抗线来验证阻抗是否合格。
单线阻抗
单线阻抗与线宽、铜厚、介电层厚和板料的介 电常数有关，线宽减小，阻抗增大；铜厚减小， 阻抗也增大；介电层减小，则阻抗也减小；介
电常数减少，则阻抗增大；这四个因素哪个影
响阻抗大，则看他们的变化率大小，
4
常见单线阻抗设计
单线(通常在25歐姆和70歐姆之間) 线粗 阻抗要求
5mil
7mil
60 +/-10%ohms
13 阻抗测试COUPON设计
测试孔, 测试线, 测试PAD, Dummy line or GND area.
测试孔: φ1.05~ 1.15mm
测试线: 宽度与客户要求单元内阻抗线一致.长度大于6inch. 测试PAD: 保证测试孔10mil ring 左右即可. Dummy line: 线粗50mil左右.距离周围内容10mil （min）. GND area: 在铜皮内镂刻出线路及PAD. 备注: 有阻抗要求的层设计为线路层, 无阻抗要求的层设计为GND层.
介电层厚度须计算出它所对应的上下两层GND
（按地层）之间介电层厚度。同样的，既使是
外层阻抗，蚀刻后的阻抗值与HAL或沉金后的 阻抗值不一样，通常是绿油后的比绿油前的要 小2~3，主要是因为绿油本身也是绝缘的（一 种区别于空气的介质）,无形中增大了介电常数。
阻抗分析
超声波换能器参数的测试及阻抗测试仪核心提示：用阻抗分析仪可以评定压电陶瓷片、压电换能器、整个振动系统（超声波换能器加上变幅杆、模具）等各种器件设备的性能优劣。
用阻抗分析仪可以评定压电陶瓷片、压电换能器、整个振动系统（超声波换能器加上变幅杆、模具）等各种器件设备的性能优劣。
用阻抗分析仪分析超声器件设备，最重要的几个参数如下： 1. Fs：机械谐振频率，即振动系统的工作频率、设计中应尽可能接近期望值。
对于清洗机，振子的谐振频率一致性越高越好。
2. Gmax：谐振时的电导，振动系统工作时的电导值，它是动态电阻的倒数。
在相同的支撑条件下越大越好，Gmax＝1／R1。
一般对于清洗或焊接振子来说，一般在50ms～500ms之间。
如果太小的话，一般来说，振子或振动系统工作会有问题，如电路不匹配或转换效率低、振子寿命短。
3. C0：超声波换能器压电器件等效电路中静态支路的电容量，C0＝CT－C1（其中：CT为1kHz下的自由电容，C1为压电器件等效电路中动态支路的电容量）。
使用时要以电感对C0进行平衡。
在清洗机或超声加工机器的电路设计中，正确地平衡C0可以提高电源的功率因素，使用电感平衡有两种方法，并联调谐和串联调谐。
4. 超声波换能器机械品质因素，以电导曲线法确定，Qm＝Fs／（F2－F1），Qm越高越好，因为越高，振子的效率越高；但必须与电源匹配，Qm值太高时，电源无法匹配。
对于清洗振子来说，值越高越好，一般来说，清洗振子的Qm要达到500以上，太低的话，振子效率低。
对于超声波换能器超声加工来说，振子本身的Qm值一般在500左右，加上变幅杆之后，一般达到1000左右，再加上模具，一般达到1500～3000。
5. F2，F1：振子半功率点频率，对于超声加工的整个振动系统（包含变幅杆和模具）来说，F2－F1要大于10Hz, 否则频带太窄，电源难以工作在谐振频率点，设备无法工作。
F2－F1与Qm值直接相关，Qm＝Fs／（F2－F1）。
阻抗分析原理
阻抗分析原理阻抗分析是一种用于研究电路、电子器件和系统的重要方法。
它通过对电路中各个元件的电压和电流关系进行分析，从而揭示电路的特性和性能。
在电子工程领域，阻抗分析被广泛应用于滤波器设计、信号处理、通信系统和功率电子等方面。
本文将介绍阻抗分析的基本原理，以及在实际工程中的应用。
阻抗是指电路中元件对交流电的阻碍程度，它是电压和电流的比值。
在复数形式下，阻抗可以表示为Z=R+jX，其中R为电阻部分，X为电抗部分。
电抗包括电感和电容两种，它们分别对应于电路中的惯性元件和存储元件。
在阻抗分析中，我们通常将电路中的各个元件用复数阻抗表示，然后利用复数运算进行分析。
阻抗分析的基本原理是基于欧姆定律和基尔霍夫定律。
欧姆定律指出电压与电流成正比，而阻抗则是电压和电流的比值，因此可以用来描述电路中的电压和电流关系。
基尔霍夫定律则是描述电路中节点电压和回路电流之间的关系，通过对电路进行节点分析和回路分析，可以得到电路的阻抗矩阵，进而求解电路的特性参数。
在实际工程中，阻抗分析可以应用于各种电路和系统的设计与优化。
例如，在滤波器设计中，我们可以利用阻抗分析来确定滤波器的频率响应和阻抗匹配，从而实现对特定频率信号的滤波和处理。
在通信系统中，阻抗匹配是非常重要的，它可以有效地提高信号的传输效率和质量。
在功率电子领域，阻抗分析可以帮助我们设计高效的功率变换器和逆变器，从而实现能量的高效转换和控制。
总之，阻抗分析是电子工程中的重要工具，它可以帮助我们理解电路的特性和性能，指导电路的设计与优化。
通过对电路中各个元件的阻抗进行分析，我们可以得到电路的频率响应、稳定性和传输特性，从而实现对电路的深入理解和有效控制。
希望本文内容能够对阻抗分析有所帮助，谢谢阅读。
阻抗知识培训
阻抗知识培训1,我厂的单线阻抗通常设计孔,孔中心间距3MM,线的长度4-6英寸.2,我厂的双线阻抗通场设计4个孔,孔心间距2.54MM,长度4-6英寸,如下图:3,阻抗的参考层通常是电地层,参考层处要加THE RMAL PAD来连接,以便测试.4,与阻抗有关的几个主要因素有以下几个:1,线宽.2,绝缘层厚度,3,铜厚,4,板料的介电常数5,跨层阻抗:有时客户设计有特别的阻抗,例如意创力客户,他要求第1层的线阻抗,参考层是第3层,请留意中间第2层的线路,第2层对应阻抗线位置应是空的,不能有铜,否则会对阻抗产生影响.阻抗的一些其他知识阻抗定义在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示.,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。
电阻, 电容和电感在电路中对交流电引起的阻碍作用称为阻抗。
阻抗的单位是欧。
在直流电中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。
还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值等于零的物质。
但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
阻抗培训教材ppt课件
Serve through People……Connect
什么是特性阻抗—布线Vs生产
目前在做阻抗板的ICS中，内容最多大部分停留在阻抗确认 中，且大多的工程反馈中均体现“满足阻抗要求”而进行 线宽，线距的调整。 布线和PCB工厂之间良好的沟通，才能很好的即满足信号 传输完成性要求，又有利于PCB工厂品质的稳定.
层间微带线及差分线： εr =(ε1×T2+ε2×T1)/(T1+T2)
表面微带线及差分线： εr =(T1+T2) ×ε1×ε2/(ε2×T1+ε1×T2)
（其中ε1、T1为某种组分材料的介电常数及其厚度）
Serve through People……Connect
影响特性阻抗主要因素
阻焊油墨:---参考
导线宽度
设计前需要选好电路板选用的基板材料、覆铜板材 （铜箔厚度）、介质层伙伴固化片的材料（介电常数）、 油墨等。
Serve through People……Connect
影响特性阻抗主要因素
介电常数:---参考
材料的介电常数是材料在一定频率为(如1MHz)下测量 确定的。不同生产厂家生产的同种材料由于其树脂含 量不同而不同。
构设计。---参考！
Serve through People……Connect
影响特性阻抗主要因素—线厚(铜厚)
导线厚度 导线厚度依导体所要求的载流量以及允许的温升而确定。 导线厚度等于铜箔厚度加上镀层厚度。 导线厚度主要受以下一些因素的影响： 基板或敷铜箔的厚度。 前处理中的机械刷磨和微蚀刻会使铜厚变薄。 电镀会使铜变厚。
阻抗分析原理
阻抗分析原理阻抗分析是电气工程领域中一个重要的概念，它在电路设计、故障诊断和系统优化等方面都有着广泛的应用。
在本文中，我们将深入探讨阻抗分析的原理及其在实际工程中的应用。
首先，我们需要了解阻抗的概念。
阻抗是描述电路对交流电的阻碍程度的物理量，它是复数，包括电阻和电抗两部分。
电阻是电路对电流的阻碍，而电抗是电路对电压的阻碍。
阻抗可以用来描述电路的特性，比如频率响应、相位延迟等。
在阻抗分析中，我们经常会用到复数形式的阻抗。
复数形式的阻抗包括实部和虚部，实部对应电阻，虚部对应电抗。
利用复数形式的阻抗可以更方便地进行计算和分析，尤其是在频域分析中。
阻抗分析的原理基于基尔霍夫电压定律和基尔霍夫电流定律。
通过这两个定律，我们可以建立电路的节点方程和回路方程，从而得到电路的阻抗。
在实际工程中，我们可以利用各种电路分析方法，比如节点分析、回路分析、频域分析等，来求解电路的阻抗。
阻抗分析在电路设计中有着重要的应用。
通过对电路的阻抗进行分析，我们可以评估电路的稳定性、频率响应以及功率传输效率。
这对于设计高性能的电路至关重要。
此外，在故障诊断中，阻抗分析也可以帮助我们快速定位故障点，提高故障诊断的效率。
除此之外，阻抗分析还在系统优化中发挥着重要作用。
通过对系统的阻抗进行分析，我们可以找到系统的瓶颈和优化空间，从而提高系统的性能和效率。
这对于提升系统的可靠性和可维护性具有重要意义。
总之，阻抗分析是电气工程中一个重要的概念，它在电路设计、故障诊断和系统优化等方面都有着广泛的应用。
通过深入理解阻抗分析的原理，我们可以更好地应用它于实际工程中，从而提高工程的效率和性能。
希望本文对阻抗分析原理有所帮助，并能够引发更多关于阻抗分析的讨论和研究。
阻抗知识培训
十一.针对阻抗板,QA必须遵循的规定
1 内层蚀刻 FA测量板边阻抗线,测量线宽必须满足要求范围,不准UAI. 一般阻抗线宽控制范围为+/-10%或+/-0.5mil,两者取小.
• 阻抗的单位是欧,阻抗常用Z表示。
• 在直流电中，物体对电流阻碍的作用叫做电阻
• 在交流电的领域中则除了电阻会阻碍电流以外，电容及电 感也会阻碍电流的流动，这种作用就称之为电抗，意即抵 抗电流的作用。电容及电感的电抗分别称作电容抗及电感 抗，简称容抗及感抗。它们的计量单位与电阻一样是欧姆， 而其值的大小则和交流电的频率有关系，频率愈高则容抗 愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电 容抗和电感抗还有相位角度的问题，具有向量上的关系
八.与阻抗有关的因素
• <1> 介质常数,与阻抗值成反比 [Er值愈高 , Z0值愈低] • <2> 线路层与垫地层间介电层厚度,与阻抗值成正比,参考
基板及PP之压合厚度[介层愈厚 , Z0值愈高] • <3> 线宽,与阻抗成反比 [线宽愈细 , Z0值愈高] • <4> 铜厚,与阻抗值成反比 [铜愈厚 , Z0值愈低]
POWER/GROUND
A
W
D
SIGNAL
T
A
POWER/GROUND
六.阻抗构成因素
+
Hale Waihona Puke +高頻情況下,導線的作用不僅僅是導通,而須考慮保證電子電路的 信號完整性(Signal Integration,SI)從而滿足電路功能性要求, 所以應把導線看成傳輸線(Transmisson Line)從而考慮電路中導 線間的電磁感應對信號的影響
MRB员工培训教材PPT课件
20
预烤
赶走油墨内的溶剂，使油墨部分硬化，不致在进行曝光 时粘底片。 曝光 使光成像阻焊油墨接受紫外线照射，形成自由基连锁聚合 ，使聚合物分子增大，此时阻焊膜不溶于弱碱(1％ Na2CO3)。 显像 将未曝光之阻焊膜去除。 后烤
让油墨之环氧树脂彻底硬化，后烤条件一般为150℃， 60min。
QA Department – MRB Team
24
上锡铅 此段程序，是将板子完全浸入熔融态的锡炉中，液态 Sn/Pb表面则覆盖乙二醇类（glycol)的抗氧化油，此油须 与助焊剂相容。
•锡和铅合金的最低熔点183℃，其比例是63：37
整平 当板子完全覆盖锡铅后，接着经高压热风段将表面孔内 多余的锡铅吹除，并且整平附着于PAD及孔壁的锡铅。
QA Department – MRB Team
27
啤锣 目的：为了满足客户所要求的线路板规格尺寸，通过各种 设备和MI指示（客户要求）对整PNL线路板进行加工成形
加工种类
✓啤板 ✓锣板 ✓板面V-Cut ✓金手指斜边 ✓手锣
QA Department – MRB Team
28
各缺陷处理注意事项
缺点：1.设备昂贵； 2.产速极慢；
QA Department – MRB Team
如何打报废
33
A、MRB成员处理任何不合格品时，必须做到以下以点：
✓ 查清标准； ✓ 仔细看清楚问题板的缺陷； ✓ 查清楚产生原因； ✓ 审核问题的严重性； ✓ 作出准确的处理决定。
QA Department – MRB Team
3
各流程制作简介 钻孔：
作用 ：以层压板钻上孔洞，以便于作相应管位，以及作 插件或成品电连通； 纵横比：指板厚与最小孔径直径比 每叠的块数，需考虑以下的因素。 1.板子要求精度 2.最小孔径 3.厚度 4.铜层数
阻抗基础培训
2. 阻抗测试原理 阻抗测试就是在示波器发出一种脉冲波后,同时接收其 反射波,然后将此两种脉冲对比分析,从反射能量的大小 得出阻抗值,同时在荧光屏上显示出来(TDR输出讯号传 送到电路板,传送到电路之线路,通过反射波上升或下降 再与仪器本身所放出的讯号作比较,换算而得电路板之 阻抗值)
28
21
FPC 阻抗与各参数之间的关系
International
上述部分讯号能量的反弹，将造成原来良好品质的方波讯号，立即 出现异常的变形（即发生高准位向上的Overshoot，与低准位向下 的 Undershoot，以及二者后续的 Ringing。此等高频噪声严重时 还会引发误动作，而且当时脉速度愈快时噪声愈多也愈容易出错。
上下层线路重叠、量测点间距不符规定
ቤተ መጻሕፍቲ ባይዱ
23
阻抗条设计
International
特性阻抗
Impedance Trace = Simulated Line Width/Space
0.100 ” 0.100 ”
Trace Length = 3”~6”
Drill Size <= 1.05mm PTH Holes
22
阻抗线路检查事项
International
■线宽 / 线距 (Line Width / Spacing ) ■检查接地点是否正确 (GND Connection Check) ■Coupon 设计错误范例 (Improper Design Practices)
线路上钻孔、不适当的Dummy pad、不适当的Anti-Pad
11
将讯号的传输看成软管送水浇花
International
由上可知当“讯号”在传输线中飞驰旅行而到 达终点，欲进入接受组件（如 CPU 或 Memory 等大小不同的 IC）中工作时，则该讯号线本 身所具备的“特性阻抗”，必须要与终端组件 内部的电子阻抗相互匹配才行，如此才不致任 务失败白忙一场。用计算机术语说就是“正确 执行指令，减少噪声干扰，避免错误动作”。 一旦彼此未能匹配时，则必将会有少许能量回 头朝向“发送端”反弹，进而形成反射噪声 （Noise）的烦恼。
培训教材-阻抗
12
为什么要设计阻抗测线来验证一块板的阻抗是否合格？ 这是由于每块线路板的阻抗线路是在安装好所有的元
件后，使用才会表现出来，如果用测试仪器直接去测
单元内的某一根线路，则由于测试插头的大小和线路 本身不够一定长度，无法测出这根线真实的阻抗值。 因此通常是在同一块板设计一根或几根有一定长度和 相同线宽的阻抗线来验证阻抗是否合格。
QA Department – MRB Team
13 阻抗测试COUPON设计
测试孔, 测试线, 测试PAD, Dummy line or GND area.
测试孔: φ1.05~ 1.15mm
测试线: 宽度与客户要求单元内阻抗线一致.长度大于6inch. 测试PAD: 保证测试孔10mil ring 左右即可. Dummy line: 线粗50mil左右.距离周围内容10mil （min）. GND area: 在铜皮内镂刻出线路及PAD. 备注: 有阻抗要求的层设计为线路层, 无阻抗要求的层设计为GND层.
QA Department – MRB Team
9
影响介电层厚度和Er的主要因素
Resin Rheology 树脂流动性
Resin Content 树脂含量 Gel Time Er Glass Fabrics 凝胶时间 介电常数 玻璃布
QA Department – MRB Team
10 流程控制参数
QA Department – MRB Team
COUPON设计
14
QA Department – MRB Team
15
线路层设计
QA Department – MRB Team
16
关位层设计
QA Department – MRB Team
阻抗分析原理
阻抗分析原理阻抗分析是一种用于研究电路或系统响应的方法，它通过分析电路中的电压和电流之间的关系，来推导出电路的特性。
在电子工程领域，阻抗分析被广泛应用于电路设计、故障诊断和信号处理等方面。
本文将介绍阻抗分析的基本原理以及其在实际应用中的重要性。
首先，我们来了解一下阻抗的概念。
阻抗是描述电路对交流电的阻碍程度的物理量，通常用Z表示，单位是欧姆（Ω）。
在电路中，阻抗包括电阻、电感和电容，它们分别对应着电路中的电阻性、感性和容性元件。
而阻抗分析就是通过对电路中各种元件的阻抗进行分析，来研究电路的性能和特性。
在阻抗分析中，我们常用复数形式来表示阻抗，即Z=R+jX，其中R表示电阻部分，X表示电抗部分，而j则是虚数单位。
这种表示方法能够将电阻、电感和电容统一起来，方便进行计算和分析。
通过对电路中各个元件的阻抗进行求和和计算，我们可以得到整个电路的总阻抗，从而了解电路对交流信号的响应和特性。
阻抗分析在电路设计中起着至关重要的作用。
通过对电路的阻抗进行分析，我们可以预测电路的频率响应、稳定性和功耗等特性。
这对于设计高性能、低功耗的电子设备至关重要。
此外，阻抗分析还可以帮助工程师在设计阶段发现电路中的潜在问题，提前进行优化和改进，从而节省成本和时间。
除了在电路设计中的应用，阻抗分析还在故障诊断和信号处理等方面发挥着重要作用。
通过对电路中各个部分的阻抗进行分析，我们可以定位故障点并进行修复，提高设备的可靠性和稳定性。
在信号处理中，阻抗分析可以帮助我们理解信号在电路中的传输特性，从而优化信号处理算法和方法。
总之，阻抗分析是电子工程领域中一项重要的技术手段，它通过对电路中各种元件的阻抗进行分析，来研究电路的特性和响应。
在电路设计、故障诊断和信号处理等方面都有着重要的应用价值。
希望本文的介绍能够帮助读者更好地理解阻抗分析的原理和意义，从而在实际工作中更好地应用这一技术。
二十二章 阻抗分析
二、处理阻抗的策略
（一）正确认识阻抗，真诚面对，消除来访者 的戒备心理 （二）敏锐觉察，正确判断阻抗行为 （三）积极反馈，讨论阻抗本身 （四）把握时机和控制进程，减少阻抗 （五）把阻抗的解除与移情的处理结合起来 （六）承认对自身能力的焦虑和不安 （七）关怀自己，避免同情的疲劳
三、咨询者阻抗克服练习 • 两人一组或在一个小组中讨论咨询者的疲劳和 身心耗竭带来的阻抗问题；找出你自己的身心 耗竭和疲劳的认知和行为信号；描述你可能如 何向来访者传递阻抗；找出控制或预防身心耗 竭发生的方法。
第一节 阻抗简述
一、阻抗的定义
定义：来访者或咨询者干扰治疗过程和结果， 或降低其成功可能性的任何行为。 包括： 来自咨询者的阻抗 来访者对于心理咨询过程中自我暴露与自 我变化的抵触与抗拒
二、阻抗的作用
（一）消极作用 （1）阻抗会阻碍心理咨询的顺利进行。 （2）阻抗使咨访双方都会产生不良的感觉。 （3）不能克服的阻抗常常是咨询中断的重要原 因。
（二）咨询者阻抗的原因
（1）为满足自身需要导致阻抗 （2）反移情 （3）咨询者自身尚未解决的问题在咨询过程 中被触动 （4）咨询者在咨询过程中违背了咨询原则， 引发来访者的阻抗。 （5）咨询者的其他问题干扰咨询过程
第三节 处理阻抗的策略
一、处理阻抗的必备能力
（1）正确诊断与分析的能力； （2）建立良好咨访关系的能力； （3）解除来访者戒备心理的能力； （4）发动来访者积极参与阻抗解除的能力； （5）把移情的处理与阻抗的处理结合起来 的能力。
（二）咨询者的阻抗表现 （1）取消会谈或迟到，并且总有一大堆充分的理由； （2）用说教式代替对来访者的倾听； （3）咨询时走神儿或打瞌睡； （4）咨询时不是讨论来访者的问题而是谈论自己的事情； （5）忘记来访者的有关信息； （6）要求来访者完成不可能完成的事情； （7）突然认为来访者有另一个“特殊问题”，要把来访者介绍 给其他咨询者； （8）拒绝与来访者讨论对方认为很重要的问题； （9）以讽刺的口吻对来访者讲话； （10）与来访者讨论咨询者自己感兴趣的话题，且这种讨论对 来访者没有帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试孔, 测试线, 测试PAD, Dummy line or GND area. 测试孔: φ1.05~ 1.15mm 测试线: 宽度与客户要求单元内阻抗线一致.长度大于6inch. 测试PAD: 保证测试孔10mil ring 左右即可. Dummy line: 线粗50mil左右.距离周围内容10mil （min）. GND area: 在铜皮内镂刻出线路及PAD. 备注: 有阻抗要求的层设计为线路层,
23
QA-MRB阻抗REJ板处理流程
➢ 某一型号的板，图电、白字或喷锡抽测阻抗不合格 ➢ PQA 出正式报告 , PROD将此报告给MRB ➢ MRB根据具体情况决定抽检还是全检该型号 ➢ PQA将抽测或全测的数据给MRB ➢ MRB根据检测数据通知PROD开UAI单或报废单 ➢ MRB根据检测数据取对应的问题标给PHY. LAB打切
12
为什么要设计阻抗测线来验证一块板的阻抗是否合格？ ✓ 这是由于每块线路板的阻抗线路是在安装好所有的元
件后，使用才会表现出来，如果用测试仪器直接去测 单元内的某一根线路，则由于测试插头的大小和线路 本身不够一定长度，无法测出这根线真实的阻抗值。 因此通常是在同一块板设计一根或几根有一定长度和 相同线宽的阻抗线来验证阻抗是否合格。
8
阻抗值计算
✓ 内层和外层的阻抗计算有一定的区别，因为内 层阻抗线基本是被上下的介电层所包围，计算 介电层厚度须计算出它所对应的上下两层GND （按地层）之间介电层厚度。同样的，既使是 外层阻抗，蚀刻后的阻抗值与HAL或沉金后的 阻抗值不一样，通常是绿油后的比绿油前的要 小2~3，主要是因为绿油本身也是绝缘的（一 种区别于空气的介质）,无形中增大了介电常数。
9 影响介电层厚度和Er的主要因素
Resin Rheology 树脂流动性
Resin Content 树脂含量
Gel Time
凝胶时间
Er
介电常数
Glass Fabrics 玻璃布
10
流程控制参数
DES >> Etching, Etch factor, Line width 内层蚀刻 >> 蚀刻因子，线宽，线隙 Lamination >> Lamination press cycle 压板 >> 压板周期 Panel plating >> Cu plating thickness 板电 >> 铜厚 Pattern plating >> Cu plating thickness 图形电镀 >> 铜厚 SES >> Etching, Etch factor, Line width 外层蚀刻 >> 蚀刻因子，线宽 ，线隙
11
一般阻抗常识
➢ 由于压板流胶的特性，一般是板边位置的介电层小于板中间的介电 层，压板能力好的则通常是0.4~0.6mil之间,Rambus板使用特殊P片可 控制在0.5mil以内
➢ 板电和图电：由于电镀的特性,通常是板边的铜厚比单元内的铜厚要 大,独立位的铜厚比密线的铜厚大.
➢ 蚀刻的能力：则是独立线通常是比单元内的密线线宽要小,因此阻抗 测试线的位置对反映单元内阻抗线真实性,有比较大的影响。通常都 会不太靠板边，阻抗线两边会加Dummy线，以防为独立线。因此在 处理阻抗也必须看清楚测试线的位置，考虑到单元内的阻抗线是否 合格。
4 常见单线阻抗设计
单线(通常在25歐姆和70歐姆之間)
线粗 5mil 7mil 18mil
阻抗要求 60 +/-10%ohms 50 +/-10%ohms 28 +/-10%ohms
5
差动阻抗
• 差动阻抗的影响因素与单线阻抗相同外，还有一个很重 要的因素就是线隙的影响非常大，有时可能是最大的影 响。一般来说线底宽度减小，线隙增大，所以PE设计 阻抗线通常以线底为准，但线路侧蚀过大，也会有一些 影响，其原理与线宽减小相同。
片,决定UAI还是报废,或是放到后工序再处理,并将决 定写在正式报告纸上
24
QA-MRB阻抗REJ板处理流程
➢ PROD根据此报告给PQA签LOT卡走板 ➢ 待切片结果出来后,MRB将相关数据给PE分析 ➢ 相关工序或部门给出相应的原因分析和改善行动 ➢ MRB签UAI单 ➢ QA经理审批 ➢ 短时间内跟进相关措施的执行情况 ➢ 如果已OK,则处理过程完成
无阻抗要求的层设计为GND层.
14
COUPON设计
15
线路层设计
16
关位层设计
17
实例
外层单线阻抗
18
内层单线阻抗
19
外层双线阻抗
20
内层双线阻抗
21
两层双线阻抗（P160037）
22
220002 阻抗要求
CORE厚5+/-10%mil 各介电层厚4.8+-10% P61800 阻抗要求
1
阻抗培训
2
阻抗定义： ✓ 一般我们所说的阻抗是指线路板在高频信号下所
表现的特性阻抗，阻抗越稳定就表明信号在线路 板上传输越稳定。
✓ 目前内外层阻抗一般有单线和双线阻抗两类。
✓ Rambus为单线阻抗里的特殊成员，是由美国的 Rambus公司提出的应用在高频和超频领域的尖端 技术。
3 单线阻抗
✓ 单线阻抗与线宽、铜厚、介电层厚和板料的介 电常数有关，线宽减小，阻抗增大；铜厚减小， 阻抗也增大；介电层减小，则阻抗也减小；介 电常数减少，则阻抗增大；这四个因素哪个影 响阻抗大，则看他们的变化率大小，
6 常见双线阻抗设计
常见双线阻抗设计
线粗
线隙
5mil
8mil
4mil
14mil
阻抗要求 100+/-10%ohms 120+/-10%ohms
双线及差动阻抗的数值与阻抗线之间的距离成正比
7
单线阻抗 ✓ 比如线宽5mil，介电层为6mil，和线宽为18mil介电层
为6mil的两根阻抗线，5mil线小1mil对阻抗的影响，肯 定比18mil线小1mil的影响大，因为5mil线小1mil的变 化率是1/5（20%），而18mil线小1mil的变化率是1/18 （5.6%），反过来介电层如果都是小1mil，则对18mil 线的影响大，却对5mil线影响小，因为介电层的变化 率是1/6（16.7%）,远大于5.6%而小于20%。另外介电 常数一般是材料固有的特性，不同板料和P片类型的介 电常数不一样。
