2000A模拟实验

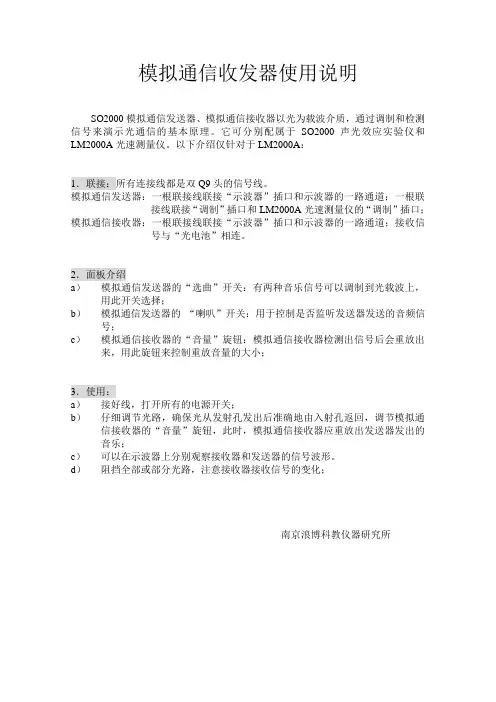

LM2000A模拟通信收发器使用说明
模拟通信收发器使用说明
SO2000模拟通信发送器、模拟通信接收器以光为载波介质，通过调制和检测信号来演示光通信的基本原理。
它可分别配属于SO2000声光效应实验仪和LM2000A光速测量仪。
以下介绍仅针对于LM2000A：
1．联接：所有连接线都是双Q9头的信号线。
模拟通信发送器：一根联接线联接“示波器”插口和示波器的一路通道；一根联接线联接“调制”插口和LM2000A光速测量仪的“调制”插口；模拟通信接收器：一根联接线联接“示波器”插口和示波器的一路通道；接收信号与“光电池”相连。
2．面板介绍
a）模拟通信发送器的“选曲”开关：有两种音乐信号可以调制到光载波上，用此开关选择；
b）模拟通信发送器的“喇叭”开关：用于控制是否监听发送器发送的音频信号；
c）模拟通信接收器的“音量”旋钮：模拟通信接收器检测出信号后会重放出来，用此旋钮来控制重放音量的大小；
3．使用：
a）接好线，打开所有的电源开关；
b）仔细调节光路，确保光从发射孔发出后准确地由入射孔返回，调节模拟通信接收器的“音量”旋钮，此时，模拟通信接收器应重放出发送器发出的音乐；
c）可以在示波器上分别观察接收器和发送器的信号波形。
d）阻挡全部或部分光路，注意接收器接收信号的变化；
南京浪博科教仪器研究所。
