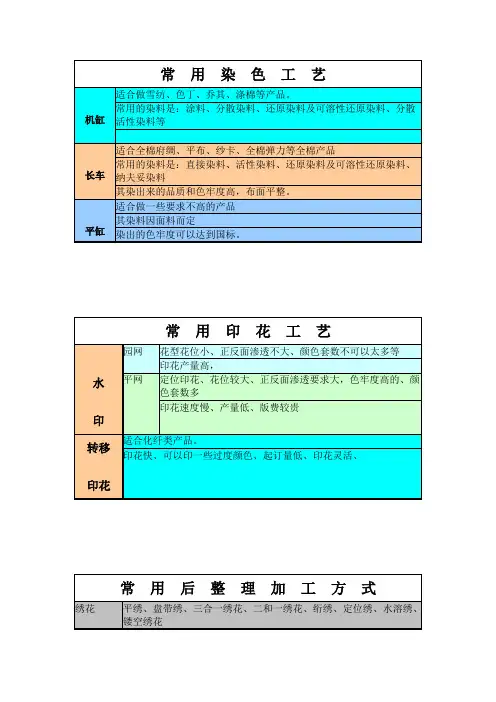

常见的后整理工艺

常见的后整理工艺
机织物、针织物及其他各类织物下织机后，须经过染整加工，如练漂、染色或印花、整理等工序处理，才能成述之整理内容，系指织物经漂、染、印加工后为改善和提高织物品质，赋予纺织品特殊功能的为投放市场的纺织商品。

这些印染加工工序都属于织物整理范畴。

织物后整理按其整理目的大致可以分为下列几个方面
(1)使织物门幅整齐，尺寸形态稳定。

属于此类整理的有定幅、防缩防皱和热定形等，称为定形整理。

(2)改善织物手感。

如硬挺整理、柔软整理等。

这类整理可采用机械方法、化学方法或二者共同作用处理织物，以达到整理目的。

(3)改善织物外观。

如光泽、白度、悬垂性等。

有轧光整理、增白整理及其他改善织物表面性能的整理。

(4)其他服用性能的改善。

如棉织物的阻燃、拒水、卫生整理；化纤织物的亲水性、防静电、防起毛起球整理等。

一、织物一般整理
手感整理
纺织物的手感与纤维原料，纱线品种，织物厚度、重量、组织结构以及染整工艺等都有关系。

就纤维材料而言，丝织物手感柔软，麻织物硬挺，毛呢织物膨松粗糙有弹性。

本节手感整理仅指硬挺整理与柔软整理。

1、硬挺整理
硬挺整理是利用能成膜的高分子物质制成整理浆浸轧在织物上，使之附着于织物表面，干燥后形成皮膜将织物表面包覆，从而赋予织物平滑、厚实、丰满、硬挺的手感。

2、柔软整理
柔软整理方法中的一种是藉机械作用使织物手感变得较柔软，通常使用三辊橡胶毯预缩机，适当降低操作温度、压力，加快车速，可获得较柔软的手感，若使织物通过多根被动的方形导布杆，再进入轧光机上的软轧点进行轧光，也可得到平滑柔软的手感，但这种柔软整理方法不耐水洗，目前多数采用柔软剂进行柔软整理。

定形整理
包括定幅(拉幅)及机械预缩两种整理，用以消除织物在前各道工序中积存的应力和应变，使织物内纤维能处于较适当的自然排列状态，从而减少织物的变形因素。

织物中积存的应变就是造成织物缩水、折皱和手感粗糙的主要原因。

1、定幅(拉幅)
原理：
定幅整理是利用棉、粘胶纤维、蚕丝、羊毛等吸湿性较强的亲水性纤维，在潮湿状态下具有一定的可塑性；合成纤维的热塑性，将其门幅缓缓拉宽至规定的尺寸，从而消除部分内应力，调整经纬纱在织物中的形态，使织物的门幅整齐划一，纬斜得到纠正；同时织物经烘干和冷却后获得较为稳定的尺寸(主要指纬向)，以符合印染成品的规格要求。

作用：
将织物的幅宽拉到标准尺寸，纠正织物在印染加工过程出现的幅宽不匀、纬斜、极光等缺点。

拉幅工程建立在织物含有适当水分下，利用机械夹往布边逐渐拉宽，并缓缓的干燥，从而获得暂时的定型。

织物拉幅前后的幅宽，应有一定的限制，否则会造成严重缩水现象。

2、机械预缩整理
经染整加工后的干燥织物，如果在松弛状态下被水润湿，则织物的经纬向均将发生明显的收缩，这种现象称为缩水。

通常以织物按试验标准洗涤前后的经向或纬向的长度差，占洗涤前长度的百分率来表示该织物经向或纬向的缩水率。

主要是解决经向缩水问题，使织物纬密和经向织缩调整到一定程度而使织物具松弛结构。

经过机械预缩的织物，不但“干燥定形”形变很小，而且在润湿后，由于经纬间还留有足够余地，这样便不会因纤维溶胀而引起织物的经向长度缩短，也就是消除织物内存在着的潜在收缩，使它预先缩回，这样便能降低成品的缩水率。

外观整理
织物外观整理主要内容有轧光整理、电光整理、轧纹整理和漂白织物的增白整理等。

整理后可使织物外观改善美化，如光泽增加，平整度提高，表面轧成凹凸花纹等。

1、轧光、电光和轧纹整理
机械整理，轧光、电光以提升织物光泽为主，轧纹可使织物具有凹凸花纹的立体效果。

轧光、电光及轧纹整理是单纯地利用机械加工，效果并不持久，如与树脂整理联合应用，可获得耐洗的整理效果。

轧光整理：一般可分为普通轧光、摩擦轧光及电光等。

都是通过机械压力、温度、湿度的作用，借助于纤维的可塑性，使织物表面压平，纱线压扁，以提高织物表面光泽及光滑平整度。

电光整理：电光机是用表面刻有一定角度和密度斜纹线的硬质钢辊和另一根有弹性的软辊组成。

硬辊内部可以加热，在加热及一定含湿条件下轧压织物，在织物表面压出平行而整齐的斜纹钱，从而对入射光产生规则的反射，获得如丝绸般的高光泽表面。

横贡缎织物后整理多经过电光整理。

电光硬辊筒表面斜线密度因纱的粗细而异，纱支细的织物宜用较大密度，以8～10根/mm斜线为最普遍。

刻纹线的斜向应与织物表面上主要纱线的捻向一致。

轧纹整理：与电光整理相似，轧纹硬辊表面刻有阳纹花纹，软辊则刻有与硬辊相对应的阴纹花纹，两者互相吻合。

织物通过刻有对应花纹的软硬辊，在湿、热、压力作用下，产生凹凸花纹。

轻式轧纹机亦称为拷花机，硬辊为印花用紫铜辊，软辊为丁腈橡胶辊筒(主动辊筒)，拷花时硬辊刻纹较浅，软辊没有明显对应的阴纹，拷花时压力也较小，织物上产生的花纹凹凸程度也较浅，有隐花之感。

2、增白整理
织物经过漂白后，往往还带有微量黄褐色色光，不易做到纯白程度，常使用织物增白的方法以增加白色感觉。

增白的方法有两种：
一种是上蓝增白法：即将少量蓝色或紫色染料或涂料使织物着色，利用颜料色的互补作用，使织物的反射光中蓝紫色光稍偏重，织物看起来白度有所提高，但亮度降低，略有灰暗感，近来已很少单独使用仅用于荧光增白时的色光调整。

另一种是荧光增白法：荧光增白剂溶于水呈无色，其化学结构与染料相似，能上染纤维，荧光增白剂本身属无色，但染着纤维后能在紫外光的激发下，发出肉眼看得见的蓝紫色荧光，与织物本身反射出来的微量黄褐色光混合互补合成白光，织物便显得更加洁白，因反射的总强度提高，亮度有所增加，但在缺少紫外光的光源条件下效果略差。

二、树脂整理
织物树脂整理是在是随着高分子化学的发展而发展起来的。

最早以甲醛为整理剂，其后用尿素-甲醛的加成产物处理粘纤织物，得到良好的防皱防缩效果，为今天的树脂整理打下了础基。

随着科学技术的发展，棉织物树脂整理技术也有很大的进步，其大致经历了防皱防缩、洗可穿及耐久压烫(D.P)整理等几个发展阶段。

织物整理常用树脂
用于织物整理的树脂有几大类，但仍以N-羟甲基酰胺类化合物使用最多。

现将常用树脂初缩体简述于下。

1. 尿醛树脂(UF树脂) 粘胶纤维织物用尿醛树脂整理后，织物手感丰满，缩水率降低，干湿强力显著增加，抗皱性提高。

尿醛树脂是用尿素与甲醛制备的，原料来源广，配制方便，成本低，但不能用于棉织物，因为棉织物用尿醛树脂整理后，强力下降太多，游离甲醛量高。

2. 三聚氰胺甲醛树脂(MF树脂) MF树脂初缩体性质接近UF树脂。

由于MF 树脂分子量较大，耐洗性比UF树脂好，可用于棉织物整理，不但能获得较好的防缩防皱性能，强力损失也比UF树脂小。

但经MF树脂整理后织物有泛黄现象，故不能用于漂白织物的树脂整理。

将MF树脂初缩体用甲醇醚化后，也可提高其稳定性。

3. 二羟甲基二羟基乙烯脲树脂(DMDHEU或2D树脂) 2D树脂是我国目前使用较多的一类树脂，性能比UF及MF树脂优良，整理后织物耐洗性好，不易水解，树脂初缩体本身反应性较低，放置时不易生成高分子缩合物，可较长时间贮存，只在使用条件下才与纤维化合，气味小，对直接染料和活性染料的日晒牢度影响较小，应用于耐久压烫(D.P)整理甚为合适，但耐氯性能较差。

三、特种整理
纺织物品除用于一般日常生活外，经过一些特殊的整理加工后，还可以提高其应用范围，如拒水、阻燃、防静电、防污等。

这些性能一般纺织品并不具备，而是经过特殊整理方法获得的，这类整理方法称为特种整理。

防水整理
按加工方法不同可分为两类：一类是用涂层方法在织物表面施加一层不溶于水的连续性薄膜，这种产品且不透水，但也不透气，不宜用作一般衣着用品，而适用于制作防雨篷布、雨伞等。

另一类整理方法在于改变纤维表面性能，使纤维表面的亲水性转变为疏水性，而织物中纤维间和纱线间仍保留着大量孔隙，这样的织物既能保持透气性，又不易被水润湿，适宜制作风雨衣类织物。

这种透气性防水整水也称为拒水整理。

抗静电整理
衣服因摩擦带静电时，常使裙子粘附在腿上，外衣紧吸在内衣上，在一些易爆场所还会因静电火花导致爆炸事故。

印染后整理加工中常使用耐久性、外施型静电防止剂。

对这类静电防止剂要求具有耐久性防静电效果，不影响织物风格，不影响染印织物的色光及各项染色坚牢度，与其它助剂有相容性，无臭味，对人体皮肤无毒害等。

常用的有高分子表面活性剂，其中有阴离子型，非离子型。

阳离子型。

以上抗静电性能都是利用增加纤维表面吸湿性，以抑制电荷积累。

阻燃整理
织物经阻燃整理后，并不能达到如石棉的不可燃程度，但能够阻遏火焰蔓延，当火源移去后不再燃烧，并且不发生残焰阴燃。

阻燃整理织物可用于军事部门、工业交通部门、民用产品，如地毯、窗帘、幕布、工作服、床上用品及儿童服装等。

选用阻燃剂时，除了必须考虑阻燃效果和耐久程度外，还必须注意对织物的强度、手感、外观、织物染料色泽及色牢度有无不良的影响；对人体皮肤有无剌激，阻燃剂在织物受热燃烧时有无毒气产生，与其他整理剂的共容性等。

变宝网官网：/?cjq
买卖废品废料，再生料就上变宝网，什么废料都有！。
