第15章第1节电阻和变阻器. 教案 005

第十五章探究电路第一节电阻和变阻器第二课时教学目标【知识与技能】1.了解决定电阻大小的因素，知道滑动变阻器的构造，原理和电路符号。

2.了解滑动变阻器的构造、原理，会正确使用滑动变阻器。

3. 了解电阻箱的构造、原理，掌握电阻箱的读数方法。

【过程与方法】1.通过观察分析，认识滑动变阻器构造原理，培养学生归纳概括、合作交流、逻辑推理的能力。

2.让学生经历“观察—猜想—实验—归纳”的教学过程，探究滑动变阻器在电路中的有效连接和调节方法。

【情感·态度·价值观】通过实验探究经历从猜想到制订实验方案，接着进行实验的探究过程，学会研究物理问题，正确猜想，合理验证，在“交流与讨论”中，培养表达自己观点、尊重他人的合作意识。

教学重难点【教学重点】滑动变阻器的原理和使用方法，电阻箱的原理和读数方法。

【教学难点】正确使用滑动变阻器改变电路中的电流和用电器两端的电压。

教学过程一、新课导入复习提问上节课的知识，电阻的概念、符号、单位、影响因素。

引出本节内容，在实际应用中，还有一种电阻值可以改变的电路元件------变阻器。

展示变阻器的应用图片。

二、教学步骤探究点1常见的变阻器[阅读课本]P94 “变阻器”。

[思考](1)什么是变阻器?它的原理是什么?(2)变阻器分为哪几种类型?探究点2滑动变阻器(1)滑动变阻器由哪几部分组成?请画出它的结构简图和电路元件符号。

(2)滑动变阻器怎样连入电路?它共有几种接法?有效的接法有几种?[实验探究]根据如图所示的连接，按下列步骤进行实验，每次进行实验时，应观察滑动变阻器连入电路的电阻丝部分，滑片左右滑动时，小灯泡的亮度、电流表的示数各怎样变化?(1)把A、D接线柱连入电路。

(2)把A、C接线柱连入电路。

(3)把B、C接线柱连入电路。

(4)把B、D接线柱连入电路。

(5)把C、D接线柱连入电路。

(6)把A、B接线柱连入电路。

[提示](1)概念:变阻器就是能够改变电阻的一种仪器。

九年级物理全册第十五章探究电路第1节电阻和变阻器第1课时电阻教案(新版)沪科版

第一节电阻和变阻器第1课时电阻教学目标1.知道电阻的概念、单位及换算、电阻在电路图中的符号。

2.理解电阻的大小决定于导体的材料、长度、横截面积和温度；能根据决定电阻大小的因素，判断、比较不同导体电阻的大小。

教学重难点1.让学生经历从猜想到制定实验方案的过程，理解决定电阻大小的因素。

2.实验方案的制定，运用“控制变量法”进行实验探究。

课时导学指导预习阅读教材第91~93页相关内容，完成《课时夺冠》学生用书“知识梳理”部分。

各小组内部讨论，提出预习疑问。

交流展示1.小组代表举手发言，报告“知识梳理”中练习的答案，教师评价订正。

2.学生质疑，教师指导释疑。

拓展探究探究一：电阻两盏不同的灯泡，都连接在同一个电源的两端，亮度是否相同？为什么？两次什么相同？什么不同？教师引导：1.学习电流和电压时，都把它们类比成水流和水压。

水在水管中流动会受到阻力，同样，电荷在导体中定向移动也会受到阻力，这种阻碍作用叫电阻。

2．电阻通常用字母R表示，单位是欧姆，简称欧，符号是Ω，常用单位还有千欧(kΩ)和兆欧(MΩ).1 kΩ＝103Ω，1 MΩ＝106Ω.3．具有一定电阻值的元件叫做电阻器，也叫做定值电阻，其电路图符号为．探究二：电阻的大小与哪些因素有关各小组同学分工合作，完成如下图所示的实验．(1)选用a、b两根材料和长度相同、横截面积不同的导线，分别将它们接入电路中，观察电流表的示数．比较流过横截面积不同的导线电流的大小。

(2)选用a、c两根长度不同、横截面积和材料相同的导线，分别将它们接入电路中，观察电流表的示数．比较流过长度不同的导线电流的大小。

(3)选用c、d两根长度相同、横截面积相同但材料不同的导线，分别将它们接入电路中，观察电流表的示数．比较流过材料不同的导线电流的大小。

分析电流表的示数变化，说明电阻的大小与导体的长度、横截面积、材料有什么关系。

图片展示电阻大小还跟温度有关。

对大多数导体来说，温度越高，电阻越大．但也有少数导体，电阻随温度的升高而减小。

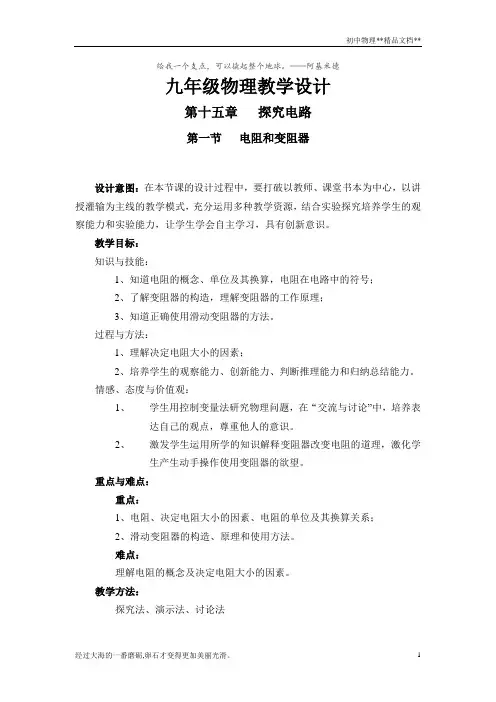

沪科版物理九年级全一册 15.1 电阻和变阻器教案

给我一个支点，可以撬起整个地球。

——阿基米德九年级物理教学设计第十五章探究电路第一节电阻和变阻器设计意图：在本节课的设计过程中，要打破以教师、课堂书本为中心，以讲授灌输为主线的教学模式，充分运用多种教学资源，结合实验探究培养学生的观察能力和实验能力，让学生学会自主学习，具有创新意识。

教学目标：知识与技能：1、知道电阻的概念、单位及其换算，电阻在电路中的符号；2、了解变阻器的构造，理解变阻器的工作原理；3、知道正确使用滑动变阻器的方法。

过程与方法：1、理解决定电阻大小的因素；2、培养学生的观察能力、创新能力、判断推理能力和归纳总结能力。

情感、态度与价值观：1、学生用控制变量法研究物理问题，在“交流与讨论”中，培养表达自己的观点，尊重他人的意识。

2、激发学生运用所学的知识解释变阻器改变电阻的道理，激化学生产生动手操作使用变阻器的欲望。

重点与难点：重点：1、电阻、决定电阻大小的因素、电阻的单位及其换算关系；2、滑动变阻器的构造、原理和使用方法。

难点：理解电阻的概念及决定电阻大小的因素。

教学方法：探究法、演示法、讨论法教学过程：一、引入新课：用电阻定律演示器演示实验，将导线A、B代替灯泡连入上述电路，闭合开关，读出电流表的示数，两次接入表的示数不同。

师提出问题：两次实验用的都是一节干电池，也就是说电压相同，那么导线中的电流大小为什么不同呢？二、新课教学：（一）、电阻可通过三分钟快速阅读然后抢答的方式，使学生掌握课本上关于电阻的基本知识：符号、单位、单位换算、图形符号等。

提出问题：在不同的地方需要不同的电阻，怎样得到不同的电阻？电阻的大小与哪些因素有关？猜想与假设：师引导学生对影响电阻大小的因素提出合理的猜想，因为对于电学知识掌握有限，关于电路中的一些现象学生接触较少，要根据实际生活经验提出合理的猜想。

学生的猜想大体有：电阻可能与导体材料、长度、粗细等有关。

制订计划与设计实验：实验方案：控制变量法，师请学生回答具体应该如何实验？回答：长度、横截面积相同时，用不同的材料进行实验，可以研究电阻与材料有没有关系；固定材料、横截面积时，可以研究电阻与长度有没有关系。

九年第十五章教案

第十五章
欧姆定律（第 2 课时）
课时运用欧姆定律计算有关问题。过程与方法培养学生应用物理知识分析和解决问题的能力。情感与目标介绍欧姆的故事，对学生进行热爱科学，献身科学的品格。重点难点：欧姆定律是重点，应用是难点。（一）欧姆定律（板书）导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。此规律首先由德国物理学家欧姆得出，所以叫欧姆定律，让学生熟练掌握定律的内容，并阅读信息窗内的内容，学习欧姆执着的探究精神。（二）欧姆定律的公式：I=U/R（板书）教师强调（1）公式中的 I、U、R 必须针对同一段电路。（2）单位要统一：I—A，U—V，R—Ω （3）对变形式 U=IR， R=U/I 的理解。（三）运用欧姆定律计算有关问题（板书）例 1 一盏白炽电灯，其电阻为 807Ω ，接在 220V 的电源上，求通过这盏灯的电流。教师启发指导。找一生板演，师生讨论补充完成。已知：R=807Ω ，U=220V，求：I。解：I=U/R=220V/807Ω =0.27A 练习 1 有一种指示灯，其电阻为 6.3Ω ，通过的电流为 0.45A 时才能正常发光，要使这种指示灯正常发光，应加多大的电压？练习 2 用电压表测导体两端的电压是 7.2V，用电流表测通过导体的电流为 0.4A，求这段导体的电阻。通过练习 2 引导学生总结出测电阻的方法，由于用电流表测电流，用电压表测电压，利用区姆定律就可以
序号 1 2 3 4 电压电流电阻
整个过程，注意学生的实物图在电路图的要求之下进行如何对实验数据的收集与分析，是本节的重点作业：P106 1.2.3.4
（4）闭合开关，观察电压表，电流表读数，填入表中（5）调节滑动变阻器，改变加在 Rx 两端的电压，再记下两组对应的电流值和电压值。（6）利用公式：R=U/I 求出 RX 的电阻，再取三次平均值注意：改变加在电阻两端电压时，要考虑电表的量程是否恰当。 6．问题讨论：给你这个实验的器材中，如果没有电压表，但有一个已知阻值的电阻，你有办法测出这个未阻值电阻是多大吗？如果没有电流表又怎办？ 7．小结

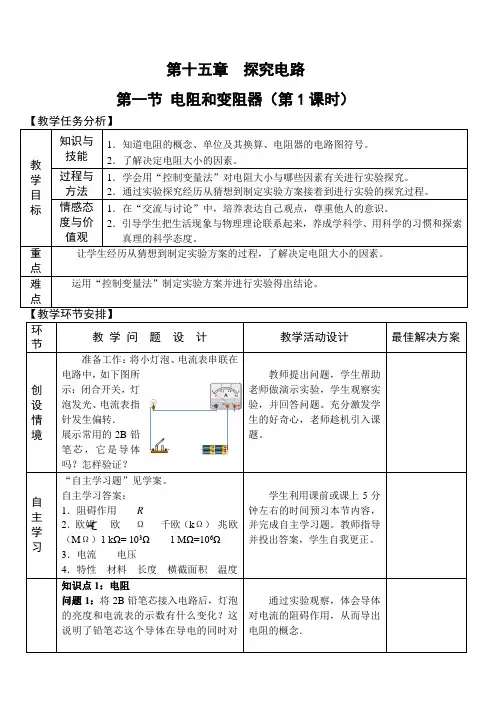

15.1 电阻和变阻器(第1课时)教案

第十五章探究电路第一节电阻和变阻器（第1课时）【教学任务分析】教学目标知识与技能1．知道电阻的概念、单位及其换算、电阻器的电路图符号。

2．了解决定电阻大小的因素。

过程与方法1．学会用“控制变量法”对电阻大小与哪些因素有关进行实验探究。

2．通过实验探究经历从猜想到制定实验方案接着到进行实验的探究过程。

情感态度与价值观1．在“交流与讨论”中，培养表达自己观点，尊重他人的意识。

2．引导学生把生活现象与物理理论联系起来，养成学科学、用科学的习惯和探索真理的科学态度。

重点让学生经历从猜想到制定实验方案的过程，了解决定电阻大小的因素。

难点运用“控制变量法”制定实验方案并进行实验得出结论。

【教学环节安排】环节教学问题设计教学活动设计最佳解决方案创设情境准备工作：将小灯泡、电流表串联在电路中，如下图所示：闭合开关，灯泡发光、电流表指针发生偏转．展示常用的2B铅笔芯，它是导体吗？怎样验证？教师提出问题，学生帮助老师做演示实验，学生观察实验，并回答问题。

充分激发学生的好奇心，老师趁机引入课题。

自主学习“自主学习题”见学案。

自主学习答案：1．阻碍作用R2．欧姆欧Ω千欧（kΩ）兆欧（MΩ）1 kΩ= 103Ω 1 MΩ=106Ω3．电流电压4．特性材料长度横截面积温度学生利用课前或课上5分钟左右的时间预习本节内容，并完成自主学习题。

教师指导并投出答案，学生自我更正。

知识点1：电阻问题1：将2B铅笔芯接入电路后，灯泡的亮度和电流表的示数有什么变化？这说明了铅笔芯这个导体在导电的同时对通过实验观察，体会导体对电流的阻碍作用，从而导出电阻的概念．电路图中的符号：电路图中的符号：。

沪科版物理九年级全册第十五章第一节第一课时电阻

电阻的大小由Βιβλιοθήκη 些因素决定?参考答案:材料、长度、横截面积
2.实验方法:电阻的大小可能与多个因素有关,在探究时,需利
用
法。
提示:当研究一个物理量与多个因素有关时,要用控制变量法。
参考答案:控制变量
3.实验设计:如图所示
a、b、c材料相同,a、b长短相同,粗细不同,a、c粗细相同,长度不同,d、c长短、粗细都相同,材料不同。
阻越大,电流越小。
答案:大小
5.如图所示为“探究影响导体电阻大小的因素”的实验电路。A、B之间接导体。
(1)本实验通过
比较导体电阻大小。
(2)小明发现手边只有一根较长的金属丝,他可以探究导体的电
阻是否与
和
有关。
【解析】本题考查了“探究影响导体电阻大小的因素”的实验。本实验将电流表与灯泡串联在电路中,目的是通过灯泡的亮度或电流表示数的大小反映出所接入电阻的大小;虽然只有一根电阻丝,材料固定,但是可将电阻丝不同长度接入电路,探究电阻大小与导体长度的关系,还可以将电阻丝对折接入电路,横截面积增大,从而探究导体电阻与导体横截面积的关系。答案:(1)电流表示数(灯泡的亮度) (2)长度横截面积
找找你容易错在哪里? 有一根合金丝的电阻是4Ω ,把它均匀拉长到原来的2倍,求它的电阻。【学生自答】导线拉长后,长度为原来的2倍,故电阻增大为原来的2倍,故增大后的电阻为4Ω×2=8Ω。答案:8Ω
【教师点评】 ①能正确考虑长度对电阻大小的影响。 ②错误:没有考虑合金丝长度增大为原来的2倍的同时,横截面积将减小为原来的1/2,使它的电阻又增大为原来的2倍,故阻值共增大为原来的4倍。【正确答案】 4Ω×2×2=16Ω
2.活动2和3中,电路中的电流不相同,这说明不同的金属丝对电

沪科版九年级物理第十五章探究电路第一节电阻和变阻器第1课时电阻课件

解析有A、B、C三根完全相同的导线,将A导线剪去一半, 电阻变为原来的一半,即R1比原来的电阻小,将B导线均匀地拉伸到原来长度的两倍,长度增加,横截面积减小,R2比原来的电阻大;将C导线从中间对折,长度变为原来的一半,横截面积变为原来的两倍,与剪去一半比,长度相同,横截面积更大,电阻更小,说明电阻R3小于R1,则三个电阻的关系R2>R1>R3。故选B。
3.(2024北京师大附中期中)300 mA=0.3 A,24 000 Ω=24 kΩ 。解析 1 mA=10-3 A,300 mA=300×10-3 A=0.3 A;1 Ω =10-3 kΩ, 24 000 Ω=24 000×10-3 kΩ=24 kΩ。
知识点2 影响电阻大小的因素
4.(2023湖南湘潭中考)将一根短的金属丝缓慢拉长,下列物
7.(2023湖南常德中考,15,★★☆)有A、B、C三根完全相同
的导线,将A导线剪去一半,电阻变为R1;将B导线均匀地拉伸
到原来长度的两倍,电阻变为R2;将C导线从中间对折,电阻变
为R3。下列大小关系正确的是 ( B )
A.R1>R2>R3
B.R2>R1>R3
C.R2>R3>R1
D.R3>R1>R2
的实验结论被实际应用到了 C 的工作原理中;
(1)实验中通过观察灯泡的亮度比较电阻丝电阻的大小;
(2)分别将编号为 A、B 的电阻丝接入电路进行实验,可得
出结论:导体的电阻大小与导体的材料有关;
(3)分别将编号为B、C的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的横截面积有关;
(4)分别将编号为C、D的电阻丝接入电路进行实验,其得到

九级物理全册第15章探究电路第1节电阻和变阻器第1课时

九年级物理全册第十五章探究电路第一节电阻和变阻器教学初中九年级全册物理

12/12/2021
第十四页，共三十页。
3、探究电阻的大小与横截面积的关系
导线代号材料长度截面积电流电阻
2
4
相同（镍铬）
相同 (1m）
0.5
1
小
大
大
小
实验结论：当导体的材料﹑长度相同时，横截面积越大，电阻越小。（成反比）
12/12/2021
第十五页，共三十页。
实验小结
导体电阻的大小与材料、长度和横截面积都有关；同种导体的长度越长、横截面积越小，其电阻值越大。电阻的大小还与导体的温度有关, 大多数导体温度越高,电阻越大。
所以，导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积和温度有关。
12/12/2021
第二十一页，共三十页。
12/12/2021
第二十二页，共三十页。
• 滑动变阻器有哪些接法是可以改变电阻的？这些接法中有哪些规律？
应串联在电路中，接入
两个(liǎnɡ ɡè)接线柱，AB
中一个，CD 中一个，即要
“一上一下”。
12/12/2021
第二十三页，共三十页。
小结(xiǎojié)
思考：为什么同一电路 中接入不同材料金属丝，灯泡的亮度会有变化呢？
通过灯丝的电流(diànliú)发生变化又是由什么造成的？
12/12/2021
第三页，共三十页。
电阻
12/12/2021
第四页，共三十页。
4．电阻器
在电子技术中，我们常用到有一定电阻值的元件——
电阻器，也叫做(jiàozuò)定值电阻，简称电阻。电路图中用符

九年级物理全册15探究电路第1节电阻和变阻器第1课时电

6、将一根阻值为12Ω 的电阻线接入电路中，当开关S 闭合时，通过其电流为0.5A，其电阻为_1_2_Ω ,当开关 S断开时，通过其电流为__0__A,其电阻值是__1_2__Ω . 若将这根电阻线均匀地拉长，其电阻值_不__变___（变大、不变、变小）
7、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ A ）
第15章探究电路第1节电阻和变阻器
新课导入大街上车太多就会发生堵塞
新课导入
-
+
那么电流在导线中会不会受到阻碍呢？
新课导入
铜质导线
铝质导线
为什么导线要用铝或铜做材料？
为什么有些开关触点要用价格昂贵的银做呢？
铁也是导体，为什么不用既多又便宜的铁做呢？
演示1 把长短、粗细相同的铜丝和镍铬合金丝分别接
入电路，闭合开关，观察电路中小灯泡的亮度。实验电路
实验现象接不同的导体，小灯泡的亮度发生了变化。
（1）相同电压下，为什么不同金属丝的电流不同？
导体虽容易导电，却同时对电流有阻碍作用。在相同的电压下，通过铜丝的电流较大，表明铜丝对电流的阻碍作用较小；通过镍铬合金丝的电流较小，表明镍铬合金丝对电流的阻碍作用较大。
电阻
镍铬合金 1
S
镍铬合金 1
2S
实验2的结论：
导体的电阻与横截面积有关；材料、长度相同，导体的横截面积越大，电阻越小。
实验4：电阻还与温度有关
灯丝
A
加热
拖动导线、点击开关动画演示影响电阻大小的因素
（2）实验2：
这两个实验的不同之处是什么？
实验结论
导体的电阻决定于它本身的材料、长度、横截面积和温度，与其他因素无关。所以说，电阻是导体本身的一种性质。

“电阻和变阻器”教学设计

第十五章探究电路第一节电阻和变阻器（第一课时）教学设计第十五章探究电路第一节电阻和变阻器（第一学时）一、教学目标1、知识与能力知道什么是电阻及其单位，通过实验探究认识决定导体电阻大小的因素。

2、过程与方法通过实验探究经历从猜想到制定实验方法再到用控制变量法进行实验的过程。

3、情感、态度与价值观在实验的过程中，体会物理学分析的方法，培养学生科学的实验探究法，及对物理学科的兴趣。

二、教学媒体及技术选用自制教学用PPT，演示各种电阻实物；学生实验：电池组，一个电流表，开关，导线若干，小灯泡两个，电阻线版。

三、教学过程中的重、难点重点：在实验过程中对选用不同电阻时所使用的根据-----控制变量法。

难点：学生实际操作过程中的动手能力的培养。

四、教学过程1、课前导入⑴找两盏亮度（瓦数）不同的白炽灯泡，在灯泡熄灭时观察比较它们的灯丝粗细有何不同。

⑵观察空调电源线与台灯电源线，比较二者有何区别。

⑶找一些电线，观察导线芯是用哪些材料制成的（注意安全，不要观察连接在电路中的导线）。

2、合作探究（1）、认识电阻活动1：连接如图所示电路，闭合开关，观察比较小灯泡的亮度（两灯泡规格不同）。

思考：a．两灯泡两端的电压相等吗？b．通过它们的电流相等吗？请测量验证。

c．电流是电荷定向移动形成的，请你想象一下：假如你是一粒自由电子，在你定向移动过程中，会不会受到阻碍？据此，你认为造成上述现象的原因是什么？d．学生自己阅读课本91页“电阻”部分内容，了解什么是电阻及其单位。

多媒体演示电阻基础部分内容(2)探究影响电阻大小的因素活动2：结合“活动1”中的实验现象及分析，根据你课前在家中观察灯丝的不同、电源线的区别及导线的材料，你认为导体的电阻大小可能与哪些因素有关？有什么关系？活动3：探究导体电阻的大小与导体的横截面积、长短及材料是否有关a.讨论：⑴要研究导体电阻的大小与导体的横截面积是否有关，应保持、不变，改变，比较电阻是否相等。
