结构设计常用数据表格(按2010新规范修改)
钢筋混凝土结构计算智能表(2010规范)
ξ计算面积(一排)计算面积(二排)直径根数实配
面积As 实配承载力极限承载力0.038479497
25
1
491
152.8
1606.3Vs
计算间距
直径d 实配间距抗剪承载力ρsv(%)ρmin(%)v 备注######构造配箍6
200
346.4 KN
0.113
0.127
构造配箍ξ计算面积计算根数计算间距钢筋直径实配间距实配面积ξb 0.3509
749
10
10010100
7850.558
附加吊筋45°梁上宽HPB300 2 根 2 肢箍HPB300250
16
153 KN
φ16每边3个
fcu,k εcu ξb ρmax(%)ρmin(%)30
0.0033
0.550
2.622
0.215
附加箍筋651 KN
附加横向钢筋
计算考虑了集中力的
，所以一定要填写有无集中力项。
8，25行至34行是有关数据，已隐藏。
计算上宽210
混凝土结构计算表
二○一三年三月三十日
梁最大、最小配筋率
规定，一类环境：梁
20，板的c=15；二a类环境：c=25，板的c=20。
高度在计算过程中的，所以数据一定要填写完整。
发现问题请QQ264205207
梁上可排根数梁下可排根数3
4
允许剪力(kn)
46.2
纵筋实配ρ(%)
0.18213时37分40秒。
结构工程设计常用数据表格
HC/JG-201固定表格--板式楼梯
1、楼梯初步板厚均按ln<=5100,h=l0/30, ln>5100,h=l0/27。
一般情况下，板厚不得低于此表取值。
2、本表中钢筋符号d、D、f、F分别表示HPB235、HPB335、HPB400、CRB550钢筋。
3、梯板负筋按1/3As(强度折算)及C30时的最小配筋率(0.2%)的大值。
4、为保证楼梯的安全岛功能，楼梯弯矩按q*l*l/8。
5、楼梯上砌筑隔墙时，应按“固定表格.XLS”进行补充计算。
1、楼梯厚度一般按无隔墙的梯板厚度适当增加20~50，跨度较大时宜改为梁式楼梯。
2、本表中钢筋符号d、D、f、F分别表示HPB235、HPB335、HPB400、CRB550钢筋。
3、梯板负筋按1/3As(强度折算)及C30时的最小配筋率(0.2%)的大值。
4、为保证楼梯的安全岛功能，楼梯弯矩按q*l*l/8。
结构设计常用数据表格

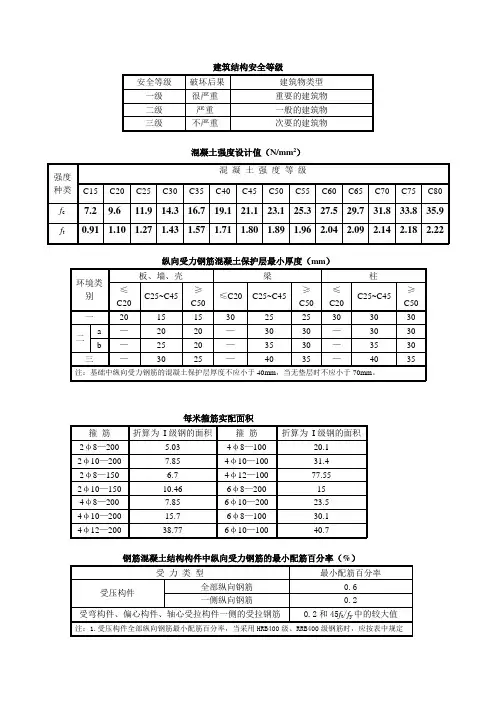

建筑结构安全等级2纵向受力钢筋混凝土保护层最小厚度（mm）不同根数钢筋计算截面面积（mm2）板宽1000mm内各种钢筋间距时钢筋截面面积表（mm2）每米箍筋实配面积钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率（%）框架柱全部纵向受力钢筋最小配筋百分率（%）框架梁纵向受拉钢筋的最小配筋白分率（%）柱箍筋加密区的箍筋最小配箍特征值λν（ρν=λνf/f）受弯构件挠度限值注：1 表中lo为构件的计算跨度；2 表中括号内的数值适用于使用上对挠度有较高要求的构件；3 如果构件制作时预先起拱，且使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值；4 计算悬臂构件的挠度限值时，其计算跨度lo按实际悬臂长度的2倍取用。
注： 1 表中的规定适用于采用热轧钢筋的钢筋混凝土构件和采用预应力钢丝、钢绞线及热处理钢筋的预应力混凝土构件；当采用其他类别的钢丝或钢筋时，其裂缝控制要求可按专门标准确定；2 对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值；3 在一类环境下，对钢筋混凝土屋架、托架及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0.2mm；对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0.3mm；4 在一类环境下，对预应力混凝土屋面梁、托梁、屋架、托架、屋面板和楼板，应按二级裂缝控制等级进行验算；在一类和二类环境下，对需作疲劳验算的须应力混凝土吊车梁，应按一级裂缝控制等级进行验算；5 表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算；预应力混凝土构件的斜截面裂缝控制验算应符合本规范第8章的要求；6 对于烟囱、筒仓和处于液体压力下的结构构件，其裂缝控制要求应符合专门标准的有关规定；7 对于处于四、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定；8 表中的最大裂缝宽度限值用于验算荷载作用引起的最大裂缝宽度。
结构设计常用表(2010)(1)
钢筋的计算截面面积及公称质量表每米板宽内的钢筋截面面积表梁纵向钢筋单排最大根数注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
柱纵向钢筋单排最大根数地基基础设计等级受弯构件的挠度限值注：1、表中0为构件的计算跨度；计算悬臂构件的挠度限度时，其计算跨度0按实际悬臂长度的 2 倍取用。
2、表中括号内的数值适用于使用上对挠度有较高要求的构件；3、如果构件制作时预先起拱，且使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值；4、构件制作是的起拱值和预加力所产生的反拱值，不宜超过构件在相应荷载组合作用下的计算挠度值。
结构构件的裂缝控制等级及最大裂度宽度限值混凝土强度设计值（N/mm2）混凝土保护层最小厚度c（mm）柱轴压比限值纵向受力钢筋的最小配筋百分率ρmin值（%）最小配筋率ρmin值（%）柱全部纵向受力钢筋最小配筋率（%）注：1 表中括号内数值用于框架结构的柱；2 钢筋强度标准值小于400MPa时，表中数值应增加0.1，钢筋强度钢筋强度标准值为400MPa时，表中数值应增加0.05；3 混凝土强度等级高于C60时，上述数值应增加0.1。
框架梁纵向受力钢筋最小配筋率（%）附加箍筋承受集中荷载承载力表[F] （kN）附加吊筋承受集中荷载承载力表（kN）防震缝最小宽度6.1.4钢筋混凝土房屋需设置防震缝时，应符合下列要求：1防震缝宽度应分别符合下列要求：1）框架结构（包括设置少量抗震墙的框架结构）房屋的防震缝宽度，当高度不超过15m 时不应小于100mm；当高度超过15m 时，6 度、7 度、8 度和9 度相应每增加高度5m、4m、3m 和2m，宜加宽20mm；2框架-抗震墙结构房屋的防震缝宽度不应小于本款1）项规定数值的70%，抗震墙结构房屋的防震缝宽度不应小于本款1）项规定数值的50%，且均不宜小于100mm。
3防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确立缝宽。
结构设计常用数据表格
建筑结构安全等级混凝土强度设计值（N/mm2）纵向受力钢筋混凝土保护层最小厚度（mm）每米箍筋实配面积钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率（%）框架柱全部纵向受力钢筋最小配筋百分率（%）框架梁纵向受拉钢筋的最小配筋白分率（%）柱箍筋加密区的箍筋最小配箍特征值λν（ρν=λνf）注：1 表中lo为构件的计算跨度；2 表中括号内的数值适用于使用上对挠度有较高要求的构件；3 如果构件制作时预先起拱，且使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值；4 计算悬臂构件的挠度限值时，其计算跨度lo按实际悬臂长度的2倍取用。
注： 1 表中的规定适用于采用热轧钢筋的钢筋混凝土构件和采用预应力钢丝、钢绞线及热处理钢筋的预应力混凝土构件；当采用其他类别的钢丝或钢筋时，其裂缝控制要求可按专门标准确定；2 对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值；3 在一类环境下，对钢筋混凝土屋架、托架及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0.2mm；对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0.3mm；4 在一类环境下，对预应力混凝土屋面梁、托梁、屋架、托架、屋面板和楼板，应按二级裂缝控制等级进行验算；在一类和二类环境下，对需作疲劳验算的须应力混凝土吊车梁，应按一级裂缝控制等级进行验算；5 表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算；预应力混凝土构件的斜截面裂缝控制验算应符合本规范第8章的要求；6 对于烟囱、筒仓和处于液体压力下的结构构件，其裂缝控制要求应符合专门标准的有关规定；7 对于处于四、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定；8 表中的最大裂缝宽度限值用于验算荷载作用引起的最大裂缝宽度。
梁内钢筋排成一排时的钢筋最多根数框架柱每侧纵向受力钢筋最大根数纵向受拉钢筋的最小锚固长度框架柱、框架梁加密区箍筋间距及直径每侧3根附加箍筋承受集中荷载能力每根附加吊筋承受集中荷载能力抗震框架梁非加密区构造配箍估算梁截面（高跨比h/l）框架柱的截面框架柱的截面形式一般采用矩形、方形、圆形或多边形等。
常用表格(结构)

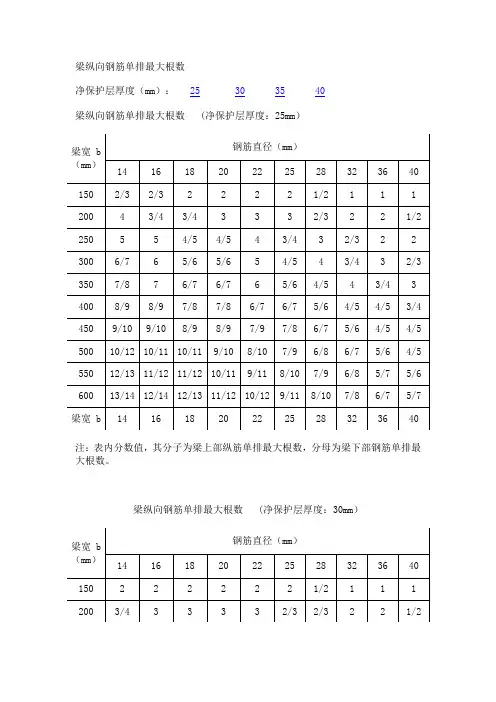

梁纵向钢筋单排最大根数
净保护层厚度（mm）：25303540
梁纵向钢筋单排最大根数 (净保护层厚度：25mm）
注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
梁纵向钢筋单排最大根数 (净保护层厚度：30mm）
注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
梁纵向钢筋单排最大根数 (净保护层厚度 35mm）
注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
梁纵向钢筋单排最大根数 (净保护层厚度 40mm）
注：表内分数值，其分子为梁上部纵筋单排最大根数，分母为梁下部钢筋单排最大根数。
柱纵向钢筋单排最大根数
柱纵向钢筋单排最大根数 (净保护层厚度：30mm）
柱纵向钢筋单排最大根数 (净保护层厚度：35mm）
柱纵向钢筋单排最大根数 (净保护层厚度 40mm）
柱纵向钢筋单排最大根数 (净保护层厚度 50mm）
每米板宽内的钢筋截面面积表
钢筋的计算截面面积及公称质量表
直径不同根数直径的计算截面面积（mm2）单根钢筋
梁受集中荷载时的附加箍筋
附加箍筋承受集中荷载承载力表[F] （kN）钢筋级箍筋箍筋个数
梁受集中荷载时的附加吊筋
附加吊筋承受集中荷载承载力表[F] （kN）
钢筋级别钢筋直径。
结构设计常用表格整理
结构设计常用资料表格
热轧普通工字钢每米重量表
热轧轻型工字钢每米重量表
热轧普通槽钢每米重量表
普通薄钢板
热轧等边角钢[（YB）166-65]
b-边宽；d-边厚；r-内圆弧半径
注（1）等边角钢的通常长度：2~4号长3~9m；5~8号长4~12m；9~14号长4~19m；16~20号长6~19m。
（2）制造钢号：A3，A3F，B3F。
（3）标记举例：普通碳素钢甲类平炉3号沸腾钢160mmX160mmX16mm的热轧等边角钢的标记为：
热轧等边角钢160x160x16-YB166-65 A3F-YB170-63
热轧不等边角钢[（YB）167-65]
注（1）不等边角钢的通常长度：2.5/1.6~5.6/3.6长3~9m；6.3/4~9/5.6号长4~12m；10/6.3~14/9号长4~19m；
16/10~20/12.5号长6~19m。
（2）制造钢号：A3，A3F，B3F。
（3）标记举例：普通碳素钢甲类平炉3号沸腾钢160mmX160mmX16mm的热轧等边角钢的标记为：
热轧不等边角钢160x80x12-YB167-65 A3F-YB170-63
各种边长尺寸…………………………………………………………………..长2~6m
B.定尺长度（合同中确定）
C.倍尺长度（合同中确定）
短尺方钢的交货数量不得超过一批订货总量的10%。
普通钢短尺不短于2.5m，优质钢短尺不短于1.5m。
结构计算常用设计表格
三、裂缝验算
短期弯矩MS (KN· m) ρ te=AS/0.5bh 139.00 0.0168 长期弯矩Ml (KN· m) ρ te实际取值(ρ te≥0.01) 3.00 0.0168 2 254.28 受拉区纵筋等效直径deq=d/ν (mm) 28.6 σ sk=MS/η h0AS (N/mm ) ψ =1.1-0.65ftk/ρ teσ sk 应变不均匀系数ψ 实际取值(0.2≤ψ ≤1.0) 1.000 1.100 最外层受拉钢筋外边缘至受拉底边距离c (20≤c≤65) (mm) 20 最大裂缝宽度ω max=α crψ σ sk/ES(1.9c+0.08deq/ρ te) (mm) 0.47 最大裂缝宽度限值ω lim (mm) 验算ω max ≤ ω lim 0.20 不满足
回目录 梁高h (mm) 梁宽b (mm) 系数α 1 设计弯距M (KN· m) 截面抵抗矩3;(1-2α S)1/2)/2 钢筋面积AS=M/γ Sfyh0 (mm2) 850 4050 1.00 3686.66 0.0726 0.9623 13138.8 受力钢筋强度设计值fy (N/mm2) 混凝土强度设计值fc (N/mm2) 梁有效高度h0=h-40 (mm) 钢筋直径d (mm) 钢筋间距s (mm) 钢筋实际配筋面积AS (mm2) 是否满足
四、挠度验算
α Eρ =ESAS/ECbh0 短期刚度BS=ESASh02/(1.15ψ +0.2+6α Eρ ) (N· 2) mm 2 长期刚度Bl=BS*MS/(MS+Ml) (N· ) mm 2 挠度限值 l0/200 #DIV/0! 挠度f=5MSl0 /48Bl (mm) 验算f ≤ l0/200 #DIV/0! #DIV/0! #DIV/0! 20.0 #DIV/0!
