给水泵切换程序

1.检查备用泵地脚螺栓是否松动，油位是否在1/2-3/4位置，手动盘对轮轻松无卡涩。

2.开水泵进水手动门，开水泵排空气门

3.水泵排空气门连续出水后，关闭水泵排空气门，开启给水泵暖泵出水门，给水泵泵体任意一点温度不低于进水温度25℃，全开给水泵再循环门，关闭暖泵出水门

注意：泵在升温过程中严禁盘车，以防转子咬合

4.联系中控，退连锁，启动水泵，待水泵出口压力正常后缓慢开水泵出口门至全开，同时注意出口母管压力

5.出口母管压力正常后（比运行压力稍高），缓慢关运行泵出口门至全关，同时注意母管压力，若压力低于正常压力，立即全开运行泵出口阀，检查备用泵是否正常；若压力正常，停运行泵，关给水泵再循环门。

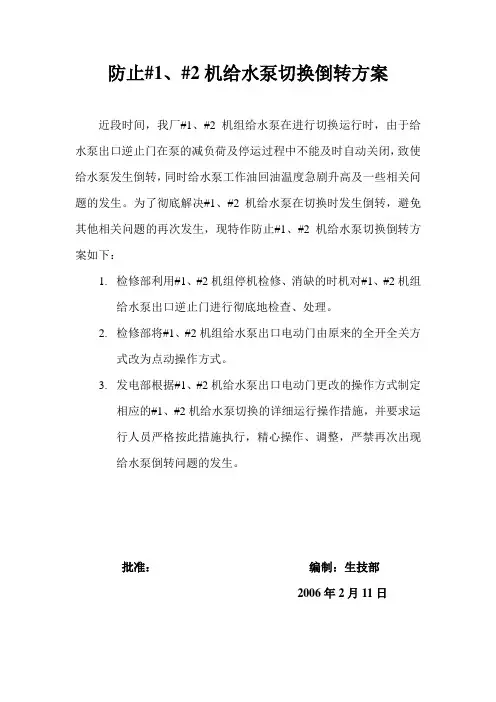

4.运行泵停止后，缓慢开出口阀至全开，同时观察运行泵是否倒转，若倒转，关出口门，同时在运行记录上标明；若正常，全开出口门做备用

5.泵切换后，前2h没半小时巡检一次，测水泵及电机轴承温度及震动，如有异常，加强巡检次数并通知检修，若正常，则按正常巡检。
