高层建筑大底盘多塔结构设计要点研究袁野

高层建筑大底盘多塔结构设计要点研究袁野

高层建筑大底盘多塔结构设计要点研究袁野发布时间:2022-05-25T07:52:32.343Z 来源:《建筑模拟》2022年第2期作者:袁野[导读] 随着时代的发展。

普通的高层建筑已不能满足人们的高品质居住环境要求。

为缓解城市用地紧张的情况。

以及满足人们对高层建筑多样化功能的需求。

高层建筑大底盘多塔结构开始受到关注。

此结构有许多优势。

但在设计方面非常复杂。

需考虑整个建筑结构的整体性!稳定性及塔楼转换层等问题。

滨州市建筑设计研究院有限公司山东省滨州市 256600摘要:随着时代的发展。

普通的高层建筑已不能满足人们的高品质居住环境要求。

为缓解城市用地紧张的情况。

以及满足人们对高层建筑多样化功能的需求。

高层建筑大底盘多塔结构开始受到关注。

此结构有许多优势。

但在设计方面非常复杂。

需考虑整个建筑结构的整体性!稳定性及塔楼转换层等问题。

关键词:高层建筑;设计;大底盘多塔;结构设计引言结构设计对超高层建筑的整体质量起到了至关重要的影响,需要提高对这一方面的重视性,不断改进超高层建筑结构设计,使其能够为工程建设提供更加可靠的依据。

通过深入分析超高层建筑结构设计的实际情况,其中存在的关键性问题包括超高问题、扭转问题、受力性能的问题以及基础设计问题等,需要充分了解这些问题,不断优化设计内容,从而提高超高层建筑结构设计的质量,促进超高层建筑工程的顺利开展。

1大底盘多塔高层建筑结构概述目前。

大底盘多塔建筑设计被建筑设计师广泛应用。

其无论在外形上还是在使用功能方面均比较特别。

其将许多独立的建筑连在一起形成裙房。

不仅提升建筑的使用功能。

而且能提升建筑的价值。

但大底盘多塔建筑呈不规则状。

在一定程度上增加了施工难度。

而且与普通高层建筑相比。

其稳定性不高。

所以在具体设计时。

为保证设计与施工质量。

需要采取相应的措施。

从结构方面来讲。

此类建筑形状不规则。

大底盘与塔楼之间可以有多种不同的连接方法。

例如。

在当前较为常见的住宅双塔结构中。

大底盘多塔建筑结构设计

大底盘多塔建筑结构设计

大底盘多塔建筑结构设计摘要:近年来,随着我国现代化城镇建设力度的不断推进,城市用地面积日益减少,在此大环境下,高层建筑物持续增加。

为进一步提升高层建筑物的整体质量,保障建筑物使用者的生命财产安全,大底盘多塔结构设计已逐渐成为设计人员密切关注的对象。

基于此,本文主要分析大底盘多特结构设计要点,旨在为相关人员提供些许参考。

关键词:大底盘;多塔结构;建筑结构;设计要点引言现阶段,随着我国建筑业的蓬勃发展,高层建筑施工数量不断增加,而且建筑物所具有的功能也越发完善。

在进行高层建筑结构设计时,为了让功能需求得到充分满足,诸多复杂、繁琐的结构接连出现在市场中,其中,最为常用的便是大底盘多塔结构。

在建筑结构设计时,若并未科学开展大底盘多塔结构设计工作,会为高层建筑的可靠性、稳定性带来直接影响,因此需科学、合理的开展结构设计工作,以确保最终建设出的建筑物质量充分满足国家有关要求,从而保护人们的生命安全。

1、大底盘多塔建筑结构特点1.1协调性站在建筑的大底盘多塔设计视角来看,主要包括了两个方面,其一为大底盘设计,其二为多塔结构。

其中,商用层面大多运用的为大底盘结构,而多塔结构的使用领域则往往以建筑住宅居多。

从具体使用状况便可看出,大底盘多塔结构具有一定的不规则特点,并且在运用多塔结构时,会在大底盘结构上方进行镶嵌。

为了能够进一步提高建筑结构的可靠性、稳定性,整个大底盘结构必须和多塔结构之间维持协调效果[1]。

比如,在设计多塔结构时,极易发生平面刚度变化的问题,而这些情况发生的主要因素,往往在于大底盘建筑结构的上部有内收设计的运用,而在多塔结构之中,最普遍使用的则是剪力墙设计。

上述设计内容的使用,根本目的主要是希望为后续工程的使用,增加安全保护。

1.2多样性由于大底盘结构形式较为繁琐、复杂,在工程项目中具体运用过程中,因为各个建筑物的所处位置、空间大小、高度等各不相同,为了能够确保建筑结构具有相应的稳定性,会有诸多不同结构形式的出现,在结构设计阶段,不会完全依照对称性原则来展开标准化设计,而是在综合考量大底盘多塔结构的动力及受力性后展开独特性设计,以确保建筑结构的平衡性。

阐述高层建筑群共用大底盘地下室结构设计

阐述高层建筑群共用大底盘地下室结构设计

阐述高层建筑群共用大底盘地下室结构设计摘要:建筑群共用大底盘地下室结构应运而生,为了进一步改善建筑效果,确保高层建筑地下空间的安全性和稳定性,在高层建筑群共用大底盘地下室结构设计中,为了确保其实践应用中的结构稳定性,应注重其设计中的不均匀沉降所造成的影响分析,合理设置变形缝。

本文对相应的结构设计要点进行了深入的分析,以供同业者参考。

关键词:高层建筑群;大底盘地下室;设计方法前言环境空间的拓展和利用一直以来都是我国建筑工程中的重点问题,近年来为了有效的缓解人口压力过大的问题,高层建筑受到了各大建筑商和开发商的广泛青睐。

近年来,随着高层建筑的普及,大底盘地下室也成为了最为炙手可热的建筑方案,但是大量施工建筑经验表明,大底盘高设计过程中存在着不同程度的问题,为建筑安全造成了威胁,因此文中对建筑设计要点进行了深入的分析。

1大底盘地下室结构的抗浮设计近些年来,地下口空间的拓展范围不断深入,这虽然有效的缓解了空间不足的问题,但是也产生了一定的浮力问题(当建筑物(或部分)处在地下水位以下时。

则根据阿基米德定理,其会有像船一样有浮力产生,浮力的大小等于建筑物排开地下水的重量,如建筑物的自重小于浮力时,则建筑物需要作抗浮处理)。

因此在大底盘地下室进行设计的过程中,最首要的问题就是需要进行合理的抗浮力设计,这要求建筑设计人员深入的分析整体设计方案的合理性,并在设计参数的合理范围之内,尽可能的将基坑的坑底标高提高,此外也可以采取加大建筑物的重量、采用抗拔桩等措施。

在目前的高层建筑施工过程中,基础底板的施工形式主要采用梁板式筏板或者是平板式筏板。

但是关于这种形式的选择并不能通过比较二者的成本花费来评价其适用性,而是需要充分考虑其抗浮力能力。

比如笔者在大量的施工经验中发现,当两个高层建筑的基顶标高条件基本一致时,选择梁板式筏板的基础埋深明显大于平板式筏板的基础埋深,此时建筑的抗浮水位就会升高,浮力相对较大,因此在遇到这种情况时,建议适当的选择平板式筏板作为基础底板。

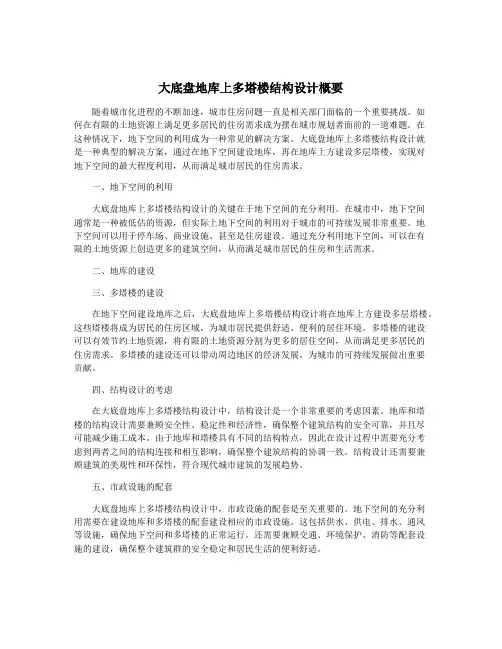

大底盘地库上多塔楼结构设计概要

大底盘地库上多塔楼结构设计概要

大底盘地库上多塔楼结构设计概要随着城市化进程的不断加速,城市住房问题一直是相关部门面临的一个重要挑战。

如何在有限的土地资源上满足更多居民的住房需求成为摆在城市规划者面前的一道难题。

在这种情况下,地下空间的利用成为一种常见的解决方案。

大底盘地库上多塔楼结构设计就是一种典型的解决方案,通过在地下空间建设地库,再在地库上方建设多层塔楼,实现对地下空间的最大程度利用,从而满足城市居民的住房需求。

一、地下空间的利用大底盘地库上多塔楼结构设计的关键在于地下空间的充分利用。

在城市中,地下空间通常是一种被低估的资源,但实际上地下空间的利用对于城市的可持续发展非常重要。

地下空间可以用于停车场、商业设施、甚至是住房建设。

通过充分利用地下空间,可以在有限的土地资源上创造更多的建筑空间,从而满足城市居民的住房和生活需求。

二、地库的建设三、多塔楼的建设在地下空间建设地库之后,大底盘地库上多塔楼结构设计将在地库上方建设多层塔楼。

这些塔楼将成为居民的住房区域,为城市居民提供舒适、便利的居住环境。

多塔楼的建设可以有效节约土地资源,将有限的土地资源分割为更多的居住空间,从而满足更多居民的住房需求。

多塔楼的建设还可以带动周边地区的经济发展,为城市的可持续发展做出重要贡献。

四、结构设计的考虑在大底盘地库上多塔楼结构设计中,结构设计是一个非常重要的考虑因素。

地库和塔楼的结构设计需要兼顾安全性、稳定性和经济性,确保整个建筑结构的安全可靠,并且尽可能减少施工成本。

由于地库和塔楼具有不同的结构特点,因此在设计过程中需要充分考虑到两者之间的结构连接和相互影响,确保整个建筑结构的协调一致。

结构设计还需要兼顾建筑的美观性和环保性,符合现代城市建筑的发展趋势。

五、市政设施的配套大底盘地库上多塔楼结构设计中,市政设施的配套是至关重要的。

地下空间的充分利用需要在建设地库和多塔楼的配套建设相应的市政设施。

这包括供水、供电、排水、通风等设施,确保地下空间和多塔楼的正常运行。

高层建筑大底盘多塔结构设计

高层建筑大底盘多塔结构设计

高层建筑大底盘多塔结构设计摘要:随着经济的不断发展和社会的不断进步,城市建筑不断创新,高层建筑正在朝着功能复杂方向发展。

大底盘多塔建筑为解决多功能用途,受到了业主和建筑工程师的普遍重视。

本文介绍了大底盘多塔结构的特征,分析归纳了大底盘多塔结构的设计方法。

关键词:功能复杂;大底盘多塔结构;引言:在建筑业蓬勃发展的进程中,建筑向高层超高层发展趋向日益显著。

在进行高层建筑结构的设计时,为了实现商业与住宅、商业与办公等多功能需求,大底盘多塔结构应运而生。

1.大底盘多塔结构设计的概述大底盘多塔结构,顾名思义就是大底盘裙房与上部两个或两个以上的塔楼间不设置结构缝,结构连成一个整体。

当大底盘为地下室且地下室顶板作为结构的嵌固端时,这种结构不是多塔结构;当主楼与底部裙房通过结构缝分开时,虽说底部大底盘在建筑上是一个整体,但结构上分成了一个个的结构单元,这种结构也不是多塔结构。

相对于普通的建筑,大底盘多塔楼结构形式复杂,楼层可能存在局部抽柱形成大空间,屋面大跨度梁板等情况,其结构整体受力与变形都与普通的建筑有着很大的不同。

1.大底盘多塔结构的结构布置方案设计阶段,应向建筑师提出结构专业的设计要求:各塔楼平面布置、刚度、层数及宜接近;相对于大底盘塔楼宜对称布置;为减少塔楼偏置的不利影响,上部塔楼结构的综合质心与底盘结构质心的距离不宜大于底盘相应边长的20%;大底盘部分的楼梯电梯间不宜布置在建筑的端部;塔楼在底盘范围内的设备管井的合理布置;塔楼与大底盘的柱网尽量对齐;当塔楼的竖向构件不能贯通时,应设置转换层,转换层宜设置在大底盘范围内,避免高位转换形成的结构薄弱部位。

结构设计时设计人员应先通过试算确定各个塔楼部分的柱网,建筑师再根据各个塔楼的柱网结合建设方的要求布置大底盘建筑平面,然后会同结构设计人员确定大底盘部分的柱网。

大底盘多塔结构的结构布置是一个多专业合作反复优化的过程,各个专业应非常重视。

1.大底盘多塔结构嵌固端的位置大底盘多塔结构一般选择大底盘顶板作为上部结构的嵌固端,在结构计算时需调节大底盘与其上部塔楼的结构布置、截面大小、竖向构件的数量和位置或混凝土等级,使其满足大底盘顶板作为上部结构嵌固端的要求。

大底盘多塔建筑结构设计

大底盘多塔建筑结构设计

大底盘多塔建筑结构设计摘要:大底盘多塔建筑结构底部区域会设置成大底盘的形状,体系内部有大量塔楼,结构较为复杂。

为了保障建筑物的稳定性,需要重视其结构设计问题,根据大底盘多塔建筑结构特点,考虑这类建筑物较易出现的问题,设计出经济、安全的组合结构。

有鉴于此,本文从介绍大底盘多塔建筑结构出发,针对其结构设计时需注意的问题进行分析,提出一些合理的设计策略。

关键词:大底盘;多塔建筑;结构设计;结构特点一、大底盘多塔建筑结构的特点(一)协调性大底盘多塔结构多见于高层建筑群体,利用底部的大底盘使多栋独立的建筑物形成一个整体。

通常大底盘结构部分主要发挥商业价值,而多塔式结构则主要是用作居住或办公。

由于建筑物使用方向不同、建筑规模不同,结合在一起会成为不规则结构,而不规则结构的稳定性较差,在地震等作用下容易倒塌,为此在结构设计上需要注重大底盘结构和多塔结构之间的协调性。

如可以在大底盘的顶层区域设置相应的结构转换层,采用剪力墙的结构形式,可以使建筑物整体的刚度更为均衡,从而达成协调性以保证建筑物的安全。

(二)多样性大底盘多塔结构形式复杂,在实际工程中应用时,由于各建筑物的高度、空间大小、所在位置等不同,为了追求建筑结构整体的稳固性,会出现多种不同的结构形式,在结构设计上不会按照轴对称原则进行标准化设计,而是在充分考虑大底盘多塔结构的受力性与动力后进行独特性设计,以追求建筑结构的整体平衡。

因此大底盘多塔结构体系通常表现得较为多样化,有裙楼的多塔结构、有间隙的多塔结构等,设计形式极为繁琐、复杂。

(三)不规则性由于大底盘和多塔是一种组合式的结构体系,大底盘与多塔之间的差异性较大,各自发挥的作用不同,商业区与住宅区的空间面积不同,结构间的受力情况不同,因此反映到结构上会呈现平面不规则和竖向不规则的特性,而不规则结构通常是建筑结构设计中要求尽量避免的,这显然会使得大底盘多塔结构体系与众不同,同时也加大了设计难度。

二、大底盘多塔建筑结构设计要点(一)设计计算分析大底盘多塔建筑结构具有复杂性的特点,地面以上的部分呈现出了多个塔楼相互连接的形式,很容易产生复杂的扭转关系而造成建筑体的抗震特性不佳的问题,特别是对于一些高层建筑而言,必须在前期设计的过程中通过合理优化与精准计算来掌握其纵向刚度特性、整体受力情况等信息。

大底盘地下室的设计浅析

大底盘地下室的设计浅析

2 、 设有 地 下室 的建筑 嵌 固位 置分析
在进 行 钢筋 混凝 土 的建 筑 结构 分 析之 前 , 首 先 必须 就 结 构 的嵌 固端 位 置
进 行 确定 , 因 为其 关联 到 计算 模 型和 实 际受 力态 势 的 吻合 度 。在 目前 的工 程 实际开展中, 多 数 的单 塔 与 多塔 式 建 筑 , 都 附带 较 大 面积 的地 下 室及 较 少 层 数 的群房 , 且 群房 能够 相 连接 形成 大 的底 盘 。 根据 《 建筑 抗震 规 范 》 要求, 满 足
1 、 带大 底盘地 下 室 的高层 结构 点 是上 部 结 构 与 地下 室 具 有 共 同 的 位移 场 , 相 互协 调 变形 ,而且 地下 室 外 的 回填 土对 结 构具 有 一 定 的约 束作 用 。这 种 约 束作 用 主 要表 现 在对 地 下 室水 平 位 移 的约 束 , 而对 竖 向位 移 和 竖
以把 它 计入 到 风荷 载 能力 以及 减震 的作用 当 中 。 2 ) 另外 , 筏 板 的基础 平 面尺 寸 的计 算就 需要 根 据其 地 基土 的承 载能 力 、 该 地 下室 构 造 的上 部 建筑 物 的 结构 布 置 以及 这 个 建 筑物 的 荷 载 力 的分 布 情 况 等 主要 因素 所 确定 , 这样 也 可 以取消 偏 心距 的计 算 。 3 ) 而且 , 平 板 式 的筏 基 板 的厚 度 也 可 以根 据 其受 冲切 时 候 的承 载 能力 的 计算 结 果 而确 定 , 同 时还 要 考虑 到 有 可能 的不 平 衡 的弯 矩作 用 会 在 冲切 面上
同时, 我们还建议在将重力荷载能力与风荷载能力进行组合计算 的时候, 它们的承载力的特征值要适当的提高一些, 而当重力荷载能力与减震作用进 行组合的时侯, 承载力的特征值也可进行相应的提高。 所以, 在进行建筑物的基础设计时, 就应该 以减小长期的荷载作用 以及地 基 变形 为 主要 E l 标, 在计 算 地基 的形 变 时, 对 于传 送 到基 础 地 面的 荷 载效 应则 应 该采 用 极 限状 态 下 的荷 载效 应 能力 与 永久 的荷 载效 应 的组 合 , 而且 也 不 可

大底盘多塔设计步骤

大底盘多塔设计步骤

注:本篇内容为转载分享!本期分享的主题:一、大底盘综合体类型分析二、大底盘多塔结构设计要点三、车库结构设计经济性控制要点根据车库层数及车库与主楼连接方式分为5种类型:1、(与主楼断开)单层车库★主要特点:1、车库与主楼完全脱开,仅以通道相连。

2、车库和主楼各位单体,结构计算相对简单。

★设计注意点:1、车库埋深大于主楼基础埋深时,应尽量使主楼外墙与车库外墙净距增加。

如无条件时,车库与主楼间应设有效支护,并交代先施工车库后施工主楼,车库基坑开挖时不应使主楼基底土受到扰动。

2、【7度设防】车库一般为丙类建筑,抗震等级为四级。

3、7度Ⅰ、Ⅱ类场地丙类建筑不需进行地震作用计算。

4、中柱最小总配筋率应增加0.2%。

2、(与主楼断开)双层车库★主要特点:1、车库与主楼完全脱开,仅以通道相连。

2、车库和主楼各位单体,结构计算相对简单。

3、车库自重远不足以抗浮,车库底板配筋基本由水浮力控制。

★设计注意点:1、设计前应摸清主楼边界与车库边界关系。

2、确定主楼基础埋深时,应考虑主楼与车库边界距离,保证施工的可行性。

3、注明基础施工顺序:先车库后主楼。

3、(与主楼相连)单层车库车库与多栋主楼相连形成大底盘。

★设计注意点:1、嵌固部位设在主楼地下室顶板时,应注意主楼顶板与车库顶板高差不能太大(最好≤0.8m)。

2、嵌固部位设在基底时,上部结构应按多塔模型复核构件配筋。

3、车库柱配筋应考虑0.2Q0剪力调整。

4、主楼顶板与车库顶板间应设加腋,便于传递地震力。

5、主楼相关范围内抗震等级应同主楼抗震等级4、(与主楼相连)双层车库双层车库与多栋主楼相连形成大底盘。

5、(地上一层、地下一层)大平台式车库★主要特点:1、车库分地下一层,地上一层。

2、地上车库周边一般设置沿街商铺。

3、小区景观设在地上车库顶板上。

4、主楼范围在地下、地上一层、大平台均有入口大堂。

5、主楼范围在大平台处底部架空。

★设计注意点:1、为避免地面二层以上形成多塔结构,大平台层应合理分缝,分缝原则:避开景观水池、避开小区变用户变、防止塔楼偏置。

大底盘多塔地下室设计的重点与难点探讨

大底盘多塔地下室设计的重点与难点探讨

大底盘多塔地下室设计的重点与难点探讨发表时间:2018-10-09T15:10:15.390Z 来源:《防护工程》2018年第12期作者:管锦虎[导读] 大底盘多塔楼高层建筑结构设计形式及其相关理论成为国内外专家和设计人员研究的重点。

本文重点分析大底盘多塔地下室设计的重点与难点,以供参考。

管锦虎广东博意建筑设计院有限公司广东佛山 528000摘要:近年来,越来越多的大底盘多塔楼结构在住宅小区建设中大量应用,地面以上为多栋高层建筑,地面以下由单层或多层地下室形成大底盘。

底盘规模越来越大,地面上塔楼的数量越来越多。

但是当大底盘数量较多,多塔楼结构也更加复杂,建筑容易产生较大的扭转振动力。

因此,大底盘多塔楼高层建筑结构设计形式及其相关理论成为国内外专家和设计人员研究的重点。

本文重点分析大底盘多塔地下室设计的重点与难点,以供参考。

关键词:大底盘;多塔地下室;设计;重点;难点前言随着社会生产力的进步和经济的发展,出现越来越多的大底盘多塔楼工程。

此类工程有整体连通的地下室,建筑功能多为地下车库。

地上部分根据建筑设计要求分为多个单体,实现不同的建筑功能。

单体可以附建多层裙房,形式分为两类:(1)各个单体及单体附建裙房之间从地面开始完全脱离;(2)地上部分存在两个或者两个以上单体附建裙房连为一个整体。

一般的,第一类工程中各个单体可以独立建模计算,相互之间不影响。

第二类工程要考虑整体裙房上各个单体在水平力作用下,各自独立变形及整体协调变形两种工况。

1工程概况某大底盘多塔楼高层建筑为单层全埋式地下车库形成的大底盘,地下室建筑面积为15 123 m2。

地上有5幢1—5层公建、4幢11~26层高层住宅。

建筑物结构设计使用年限为50年,安全等级为二级。

根据地勘报告,场地土从自然地坪向下依次分布有:①1素填土、①2浜填土、②粉质粘土、③淤泥质粉质粘土夹粘质粉土、④1淤泥质粘土、④2砂质粉土、⑤粘土、⑥粉质粘土、⑦砂质粉土、⑧1.1粉质粘土、⑧1.2粉质粘土、⑧2砂质粉土、⑧3粉质粘土与砂质粉土互层、⑨粉砂。

带地下室的大底盘多塔结构分析

带地下室的大底盘多塔结构分析

新材料·新装饰2022年4月第4卷第8期建筑聚焦DOI:10.12203/j.xclxzs.1671-9344.202208004作者简介:余勋藩(1989—),男,汉族,广东汕头人。

研究方向:结构工程。

摘要:文章以广州增城某住宅项目为例,对项目的大底盘多塔不规则项进行了分析,包括整体模型地下室抗侧刚度、首层剪力对比、塔楼与地下室上部综合质心与底盘质心对比,并根据分析的结果及结构的特点提出了带地下室的大底盘多塔结构加强措施。

关键词:高层建筑;地下室局部外露;大底盘多塔中图分类号:TU93文献标志码:A文章编号:1671-9344(2022)08-0013-03带地下室的大底盘多塔结构分析余勋藩(广州珠江外资建筑设计院有限公司,广东广州,510060)大底盘多塔结构振型复杂,且高振型对结构内力的影响大,在进行结构设计时需予以额外关注[1-2]。

该结构常见于塔楼下部和所带裙楼之间,相连而成[3-4],也可能因项目周边场地坡度较大等原因导致地下室局部开敞而形成的大底盘多塔[5-6]。

本文以广州增城某住宅项目为例,介绍了带地下室的大底盘多塔结构的分析方法。

1工程概况本项目位于广州市增城区,根据详勘资料[7],地震设防烈度为6度,II 类场地。

地下2层(东南面1#、11#局部1层地下室),地上13栋住宅塔楼,均为剪力墙结构,其中1#、11#高78m ,12#、13#高53m ,其余栋高约96m ,均为A 级高度,整个项目的结构模型如图1所示,各栋塔楼分布见图2。

项目东南方向跨度约213m ,南北方向约177m ,外部场地整体西北高东南低,周边道路因整体坡势导致负一层地下室在东南面局部暴露开敞。

住宅塔楼标准层体型常见有“十”“T ”“Y ”字形等,常见的结构不规则项有楼板的凹凸不规则及扭转不规则。

由于地下室局部开敞,结构整体存在从负一层大底盘到首层多塔收进的情况,即尺寸突变的不规则项,整个项目存在3项不规则项,因此需进行结构审查[8]。

高层住宅大底盘地下室设计要点

高层住宅大底盘地下室设计要点

高层住宅大底盘地下室设计要点作者:侯利兴来源:《建筑工程技术与设计》2014年第06期摘要:随着城市与社会经济的发展,人们对居住环境质量、停车配套指标的要求不断提高,控制地上停车数量,创造宜人小区环境等这些因素都使得高层住宅小区多采用大底盘设计。

关键词:地下室、功能、设备用房、车库、防火引言随着社会经济的不断发展,使我们所居住的城市发生着日新月异的变化。

与此同时人们对居住环境质量、住宅品质的要求也逐步提高。

本文对大底盘地下室设计具体问题进行了整理,总结了高层住宅小区大底盘地下室设计的要点和方法,希望能给同行尤其是初接触地下室设计的年轻同志些许参考的价值。

大底盘地下室设计主要包括平面设计与剖面设计两大部分。

平面设计中首先需确定地下室轮廓范围,选择合理经济的柱网,确定车道出入口数量。

其次合理布局设备用房,综合考虑管线的出入,减少管线交叉,满足各专业设备半径的要求,结合功能布局组织交通疏散路线,划分防火分区。

剖面设计需确定控制地下室顶板的覆土厚度及各专业管线高度确定准确的地下室埋深。

一、地下室平面设计1.地下室轮廓范围的确定地下室轮廓范围的确定需考虑下面几方面因素:○1应符合相关部门的规划建设条件,不能超出建筑控制红线边界。

○2满足建筑与市政管网的外线进出线时宽度深度要求。

○3在综合考虑高层主体楼座相互关系的前提下,地下室外轮廓应尽量规则,方便基坑开挖。

○4充分考虑地下车库的使用效率,布置楼座时尽量靠边缘规则布置,减少不规则、不便于利用空间。

○5其他特殊因素。

2. 车库柱网布置:经济的车位布置与停车方式是:90°垂直行车道双侧布置车位,垂直式后退停车(需通道宽度6m)。

"建筑专业技术措施09版"对机动车垂直式停车车位尺寸要求是5.3X2.4m。

当条件允许时可以适当加宽到2.5m ,感觉更舒适。

综合上表净距要求,结合柱截面大小,可以得到以下结论:停车位紧凑柱网布置,车位选择5.3X2.4m,柱网可选择8.1X8.1m;停车位舒适柱网布置,车位选择5.3X2.5m,柱网可选择8.4X8.4m。

高层建筑结构大底盘多塔结构设计缪楚宏

高层建筑结构大底盘多塔结构设计缪楚宏

高层建筑结构大底盘多塔结构设计缪楚宏发布时间:2021-10-09T01:53:35.430Z 来源:《基层建设》2021年第19期作者:缪楚宏[导读] 近年来,中国建筑业发展迅速。

目前,城市建筑,尤其是城市中的高层建筑,正逐渐向多功能转变武汉正华建筑设计有限公司湖北武汉 430000摘要:近年来,中国建筑业发展迅速。

目前,城市建筑,尤其是城市中的高层建筑,正逐渐向多功能转变。

同时,随着经济的发展和人们生活水平的不断提高,为了满足建筑开发商和居民的实际需求,大底盘高层建筑的结构设计越来越受到重视。

所谓大底盘多塔结构,是指在同一个大空间内建造不同的建筑,从而兼顾居住空间和商业空间,高层建筑的大底盘结构可以充分保证建筑的质量和安全。

但必须承认,大底盘多塔结构在应用中具有一定的复杂性和特殊性。

当采用两个以上塔楼结构时,大型底盘结构容易发生复杂的扭转振动。

处置不当会影响整栋楼的稳定性,甚至危及人身财产和生命安全。

因此,在高层建筑中,大底盘的设计非常重要。

关键词:高层建筑;大底盘;多塔结构引言高层建筑可以有效缓解我国城市用地紧张的问题,大底盘和多塔结构的应用可以充分满足业主和开发商对建筑功能的特殊需求。

因此,建筑企业开始重视大底盘、多塔结构的研究和应用。

大底盘多塔结构有很多优点,可以充分发挥建筑的特殊功能。

然而,高层建筑中大型底盘和多塔结构的设计存在很多困难。

因此,建筑企业应加强大底盘、多塔结构的研究和应用,提高我国高层建筑的实际施工水平。

1 大底盘多塔结构的特点1.1 协调性高层建筑的大底盘多塔结构主要包括大型底盘结构和多塔结构两部分。

在这些建筑中,大底盘结构多用于商业建筑,而多塔结构多用于高层住宅。

从长期的实践经验来看,大底盘多塔结构存在明显的不规则性,在使用中多塔结构往往位于大底盘结构上。

因此,有必要加强大底盘与多塔结构的配合,提高其稳定性。

例如,在多塔结构的设计过程中,平面刚度经常发生变化。

主要原因是大底盘机构上部一般采用向内设计,嵌入大底盘结构的多塔结构采用剪力墙设计。

多塔结构设计要点浅析

多塔结构设计要点浅析

多塔结构设计要点浅析本文针对近年来出现的大型商业综合体多塔结构,结合规范和实际工程经验,提出多塔结构设计需要关注的设计要点,对多塔结构设计提供参考。

标签:多塔结构;结构设计;构造措施近年来,大型商业综合体建筑越来越多,商业综合体一般地上四五层大型商场,以上写字楼或住宅,写字楼或住宅形成几个塔楼,底部商场形成塔楼的大底盘。

多塔楼结构的主要特点是,在多个高层建筑的底部有一个连成整体的大裙房,形成大底盘,即大底盘多塔楼结构。

当一幢高层建筑的底部设有较大面积的裙房时,称为带底盘的单塔结构,这种结构是多塔楼结构的一个特殊情况。

对于多个塔楼仅通过地下室连为一体,地上无裙房或有局部小裙房但不连为一体的情况,一般不属于《高层建筑混凝土结构技术规程》所指的大底盘多塔楼结构。

此时,若将结构嵌固部位设在地下一层底板上,一般也不属于大底盘多塔楼结构。

多塔结构大致可以分为三类:(l)一般多塔结构,在多栋高层建筑的底部有一个连成整体的大裙房(含地下室)形成大底盘。

这类多塔结构在住宅小区和商住综合楼建设中应用十分普遍。

(2)带缝多塔结构,由于设计需要,建筑结构被伸缩缝、抗震缝和沉降缝等分成若干部分。

(3)复杂多塔结构,在多塔结构中含有其它复杂结构,如带转换层、带加强层、连体、错层等。

大底盘多塔楼属于复杂高层结构,其抗震设计要比一般高层建筑复杂,结构设计时,进行概念设计的同时,抓住其主要控制参数和采取有效的抗震构造措施是关键。

1 抗震等级的确定结构抗震等级一般根据抗震设防分类、本地区抗震设防烈度、结构类型及结构高度来确定,《规范》没有单独对多塔结构的抗震等级进行划分,结构设计时,应根据塔楼及底盘结构形式确定其抗震等级。

一般多塔结构,如剪力墙全部落地的商住楼,其抗震等级可按剪力墙的抗震等级确定;剪力墙部分落地的框支剪力墙结构,其抗震等级应按部分框支剪力墙结构的抗震等级确定;塔楼为框架-剪力墙结构或核心筒结构的写字楼、宾馆等建筑,其抗震等级应按塔楼结构确定抗震等级,与塔楼连为整体的裙房的抗震等级,除应按裙房本身确定外,相关范围不应低于主楼的抗震等级。

浅谈多塔大底盘结构设计

浅谈多塔大底盘结构设计

浅谈多塔大底盘结构设计随着房地产事业的不断发展,多塔大底盘结构在房地产的建筑中大量涌现和应用,不难看出,近些年来塔楼数量不断增加,底盘不断扩大是其主要的发展趋势,综合分析来看,造成这种大趋势的原因无非有三:第一,为用户提供方便,满足基本的配套需求,一般情况下会配备相应的公共建筑用房和停车场,为了更好的提高场地的利用效率,因此会尽可能的设计一些多楼道所公用的停车场所;第二,为了更好的满足建筑节能需求,对于单体住宅楼的基本要求就是其体积量不宜太大,各个楼之间需要保持一定的距离,因此这种要求的存在也间接导致了这种趋势的形成和发展;第三,居住环境周围的美化度需求,小区的不断发展,使得多塔结构的商住楼拓展了其发展的空间。

一、对多塔大底盘的结构分类一般情况下,多塔大底盘结构可以大致分为三个最为主要的类型,分别为一般性的多塔结构、带缝类的多塔结构以及复杂性的多塔结构。

一般性的多塔结构,其各个建筑工程的底部一般情况下会有连接成为一个大整体的大裙房结构形成大底盘,在这类型的结构大多应用于小区类和商业综合楼等,该类型是最为主要和常见的类型;带缝类的多塔结构,需要根据不同的设计需求,来有效对建筑结构的各个缝隙(抗震缝、伸缩缝等等)加以调整;复杂性的多塔结构类型,其主要是在多塔结构之上增加了一部分的结构和组成部分,诸如连体、错层等等。

二、多塔大底盘结构设计的相关规范和要点分析多塔大底盤结构上一层的平面布置具有较为明显的变化,在其上部的结构,会呈现突然收进的趋势,这一突变的结构被称为竖向不规则形结构;塔楼与底盘的结合部位,由于塔楼结构承担的荷载与结构抗力之间的相互作用,极容易导致应力集中的出现,这也导致了该结合部位成为了最为薄弱的一个部位;此外,在多塔大底盘的结构中,由于其受到的作用力较多,因此这也使得其结构类型相对较为复杂,进而导致复杂的扭转震动。

诸多实践表明,在多塔大底盘结构中,塔楼与底盘的结合部位所遭受到的地震等破坏最为严重。

浅述高层建筑结构大底盘地下室的设计

浅述高层建筑结构大底盘地下室的设计

浅述高层建筑结构大底盘地下室的设计I. 引言A. 研究背景B. 研究目的和意义C. 研究内容D. 研究方法II. 高层建筑结构的设计概述A. 高层建筑的定义B. 高层建筑结构的特点C. 高层建筑结构的分类D. 高层建筑结构的设计原则III. 大底盘地下室的设计要点A. 大底盘地下室的定义和作用B. 大底盘地下室的设计考虑因素C. 大底盘地下室的结构类型D. 大底盘地下室的设计流程IV. 大底盘地下室的实例分析A. 案例一:某高层住宅楼的大底盘地下室设计B. 案例二:某商业综合体的大底盘地下室设计C. 案例三:某高端写字楼的大底盘地下室设计V. 结论和展望A. 研究结论B. 研究局限性C. 展望未来研究方向第一章节:引言A. 研究背景随着城市化进程的加速,高层建筑的建设也日益增多。

高层建筑因其楼层数多、高度高、荷载大等特点,其结构设计相对复杂。

在高层建筑结构中,底盘地下室的设计尤为重要,因为它承载着高层建筑的整个载荷,并且作为建筑的基础部分,底盘地下室的稳定性和可靠性直接关系到整座建筑的安全性和使用寿命。

B. 研究目的和意义本论文旨在对高层建筑底盘地下室设计进行深入探讨,研究其设计原则、要点、流程以及实例分析,为工程师、设计师等相关专业人员提供参考建议,提高工程项目的设计可行性和可持续性,增强建筑结构的安全性和可靠性。

C. 研究内容本论文主要围绕以下几个方面展开研究:1. 高层建筑结构的设计概述,包括高层建筑的定义、特点、分类、设计原则等方面的介绍。

2. 大底盘地下室的设计要点,包括大底盘地下室的定义和作用、设计考虑因素、结构类型和设计流程等方面的论述。

3. 大底盘地下室的实例分析,通过对实际项目的梳理和分析,探讨其成功的设计方法和经验,提取通用的规律和原则。

D. 研究方法本论文主要采用文献资料法、实例分析法、比较分析法等多种研究方法,结合理论框架和实际工程项目的案例,通过文献资料的搜集、整理和归纳,分析总结高层建筑底盘地下室设计的基本原则和流程,提取出成功的设计方法和经验,为实际工程项目提供参考和指导。

关于高层建筑结构大底盘多塔结构设计的分析

关于高层建筑结构大底盘多塔结构设计的分析

关于高层建筑结构大底盘多塔结构设计的分析摘要:在高层建筑建设的过程中,运用大底盘多塔楼的设计方式可以满足更多的功能需求,这是一个建立在大空间底盘上的建筑群,在连接组合的方式上具有多样性的特点,可以满足多功能的需求,并且不需要花费更多的占地面积,具有较高的经济价值。

关键词:高层建筑;大底盘多塔;结构设计1、高层建筑结构大底盘多塔结构的概述大底盘多塔楼高层建筑结构体系的主要特点是:在当前建筑施工和设计中多动独立的高层建筑底部设置成为一个整体性的大型地下结构形式,形成一个大底盘,大底盘多塔楼高层建筑结构在大底盘上一层突然收进,属竖向不规则结构;大底盘上有2个或多个塔楼时,结建筑物结构振型价位复杂,并且由于这复杂的结构形态会产生相应的扭曲振动模式,因此需要在设计中严格控制,一旦结构布置不当,其竖向刚度发生巨大的变化,进而引起扭转振动反应及高振型影响将会加剧。

在实际工程的设计中,大底盘多塔楼高层建筑结构的设计为大底盘结构顶层楼板可作为上部多塔楼的嵌固端。

通常带地下停车位的住宅小区基本属于该种类型。

从结构设计的角度来说,由于大底盘为塔楼嵌固端,各个塔楼在水平和竖向荷载的作用下可以认为是相互独立的,结构内力分析可以分开进行。

在这种情况下上部塔楼的结构设计是常规的,可以不作讨论。

在进行结构大底盘部分的内力分析时,必须进行整体计算,但由于塔楼的侧向刚度相对于大底盘的侧向刚度来说比较小,因此,上部单个塔楼的在水平地震力作用下对于离塔楼位置较远的大底盘构件产生的影响很小,所以该种情况下对于大底盘的构件内力可以不考虑由于上部多塔楼的存在而对大底盘产生的复杂影响。

鉴于此,高层建筑设计规程中并未把此类结构形式归为复杂高层建筑。

同样的,在结构设计中,对于竖向荷载作用下,需要进行整体模型计算,来进行基础等构件的设计,在水平荷载作用下,不需要对整体模型进行多塔楼相互影响的复杂结构分析。

2、高层建筑结构大底盘多塔结构特点2.1大底盘要协调于上部多塔变形在大底盘多塔结构中,大底盘为其底部,一般作为商用,而上部的高层建筑多作为住宅建筑,或者作为商业建筑,因此,在大底盘顶部,上部多塔部分会出现内收,使平面刚度的突变形成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

大底盘多塔楼高层建筑、地下商场、地下车库建筑以及大跨空间、多层地下结构的出现,在目前住宅小区建设以及大型公建项目中都占有非常重要的地位,其面积可达总竣工建筑面积的10%。

大底盘高层建筑由于上部结构塔楼相对大底盘地下结构刚度大,荷载不均匀,基底反力不均匀,基础底板的均匀变形,设计不当会引起基础开裂。

除此,之外,大底盘高层建筑地下室结构还有一些关键设计需要重点关注。

一、大底盘高层建筑地下室结构类型及设计要点说明
根据地下室层数及地下室与主楼连接方式通常可分为5种结构类型,我们以地下车库结构为例说明,即与主楼断开单层地下车库、与主楼断开双层地下车库、与主楼相连单层地下车库、与主楼相连双层地下车库、地上一层、地下一层大平台式车库五种。

(1)与主楼断开单层车库
一种是车库与主楼完全脱开,仅以通道相连。

另一种是车库和主楼各为单体,结构计算相对简单。

设计时应注意车库埋深大于主楼基础埋深时,应尽量使主楼外墙与车库外墙净距增加。

如无条件时,车库与主楼间应设有效支护,并交代先施工车库后施工主楼,车库基坑开挖时不应使主楼基底土受到扰动。

【7度设防】车库一般为丙类建筑,抗震等级为四级[1]。

7度Ⅰ、Ⅱ类场地丙类建筑不需进行地震作用计算。

中柱最小总配筋率应增加
0.2%。

(2)与主楼断开双层车库
一种是车库与主楼完全脱开,仅以通道相连。

另一种车库和主楼各位单体,结构计算相对简单。

车库自重远不足以抗浮,车库底板配筋基本由水浮力控制。

设计时应注意在设计前摸清主楼边界与车库边界关系。

确定主楼基础埋深时,应考虑主楼与车库边界距离,保证施工的可行性。

注明基础施工顺序:
先车库后主楼。

(3)与主楼相连单层车库
车库与多栋主楼相连形成大底盘。

设计时应注意嵌固部位设在主楼地下室顶板时,应注意主楼顶板与车库顶板高差不能太大(最好≤
0.8m)。

嵌固部位设在基底时,上部结构应按多塔模型复核构件配筋。

车库柱配筋应考虑
0.2Q0剪力调整。

主楼顶板与车库顶板间应设加腋,便于传递地震力。

主楼相关范围内抗震等级应同主楼抗震等级。

(4)与主楼相连双层车库
双层车库与多栋主楼相连形成大底盘。

(5)地上一层、地下一层大平台式车库
主要特点:
车库分地下一层,地上一层。

地上车库周边一般设置沿街商铺。

小区景观设在地上车库顶板上。

主楼范围在地下、地上一层、大平台均有入口大堂。

主楼范围在大平台处底部架空。

设计时为避免地面二层以上形成多塔结构,大平台层应合理分缝,避开景观水池、避开小区变用户变、防止塔楼偏置。

主楼剪力墙布置应充分考虑架空层及大堂的效果。

±0.0处楼板无覆土且不设缝形成超长结构,应采取防裂措施。

二、大底盘多塔结构地下室设计要点
1、嵌固部位的位置与地下室抗震等级的关联
主楼±
0.0结构板作为嵌固部位时,主楼地下一层相关范围的抗震等级应按上部结构采用,地下一层以下抗震构造措施的抗震等级可逐层降低一级,但不应低于四级;地下室中超出上部主楼相关范围且无上部结构的部分,其抗震等级可根据具体情况采用三级或四级。

具体条文参见《高层建筑混凝土结构技术规程》第
3.9.5条及其条文说明[2]。

此处“相关范围”一般指:
主楼周边1~2跨的地下室范围。

主楼基础底板作为嵌固部位时,车库除满足自身要求的抗震等级外,相关范围的抗震等级不应小于主楼的抗震等级。

具体条文参见《高层建筑混凝土结构技术规程》第
3.9.6条及其条文说明以及《建筑抗震设计规范》第
6.1.3-2条及其条文说明。

此处“相关范围”一般指:
主楼周边外延3跨且不小于20m。

2、地下室基础底板模板设计要点
柱墩尺寸根据柱网尺寸合理取值,一般为
0.3~
0.35L;如
8.1米柱网,柱墩尺寸一般取
2.7米。

主楼厚筏板与地下室薄板交界处构造要加强。

沉降后浇带构造特殊处理。

车库结构构件混凝土标号应重点说明。

与主楼相连的地下室基础等级及桩基等级。

《建筑基底基础设计规范》及《建筑桩基技术规范》中“层数相差超过10层的高底层连成一体建筑物”为甲级。

审图中心一般认为与主楼相连的地下室基础等级及桩基等级均为甲级。

设计时应注意地下室如设抗拔桩,必须有设计试桩;必须进行地下室沉降计算;
3、地下室结构专业经济性控制要点
主楼布桩尽量墙下布桩,当桩不能完全墙下布时,在满足桩间距要求的前提下,尽量靠近墙下布置,减小传力途径。

主楼底板满足一定刚度要求的前提下,板厚尽量减薄,通常配筋率按
0.15%控制,局部不足处设加筋。

同时严格控制筏板挑边宽度,最大限度减少筏板面积。

单建地库筏板采用筏板+下柱墩(无梁楼盖+柱帽)形式,传力直接均匀,经济性好,方便施工。

底板的配筋率按最小
0.15%控制,柱墩配筋率控制在
0.15%~
0.25%。

柱墩的尺寸按照筏板有限元计算情况,控制在35%柱网尺寸以内。

底板水反力计算时采用抗浮水位进行承载力计算,按常年水位验算裂缝。

基础尽量减少外挑,以减少土方开挖量。

框架柱及地下室外墙要合理控制框架柱轴压比,保证计算结果均为构造要求,降低含钢量;与地下室外墙相连的框架柱箍筋不必全高加密;与主楼相邻一跨的框架柱箍筋不必全高加密;根据地下室层高及水位,合理确定地下室混凝土外墙厚度;按抗浮水位进行承载力计算,按常水位进行裂缝验算;地下室外墙计算模式为与底板相连一端按固定支座,与顶板相连一端介于铰接与固端之间,计算时可根据情况附加有利弯矩,降低外墙底部及跨中弯矩[3];外墙配筋设计时,通长筋选取小直径钢筋,根部不足处另设加筋;外墙水平分布筋满足
0.15%的配筋率即可。

地下室顶板按防水规范要求最薄250mm控制,充分发挥其承载力;配筋均采用通长筋+附加筋,部分通长筋考虑抵抗混凝土收缩变形;局部跨度较大或荷载较大处板块再根据实际情况适当加厚;计算板的裂缝时,考虑板支座处梁宽的刚域作用。

三、大地盘地下室的抗浮问题实例分析工程实例概况:
地下室为大底盘,其上有多栋高层建筑。

高层塔楼之间是单层地下室覆土
1.2m,单层地下室部分存在抗浮问题。

地下室埋深约5米,地下水位高度至板底
4.8米,结构自重加覆土可平衡
3.9米的水浮力,合肥地区设计抗拔桩为φ500预应力管桩20米长,抗拔承载力特征值为400KN。

地下室后浇带封闭后三个月发现地下室部分柱顶部、底部出现有规律的环形水平裂缝,沉降观测显示单层地下室中间部分上抬约12-15cm,出现裂缝的柱与高层塔楼平行,与塔楼相邻的柱没有裂缝。

技术论证后认为,地下室局部上浮10cm多,抗拔桩失效。

可采取增加自重的方法抗浮。

补抗拔桩或抗拔锚杆。

当增加自重或补抗拔桩(抗拔锚杆)有困难时可设永久性降水坑,内置自动泵,水量达到预定标高,自动抽排。

排水管埋在
50mm地面找平层内,接至室外排水沟。

该工程地下室范围为渗透性很差的土层,每天抽水量很小,预计费用不大,这是可接受的方案。

该工程实例给我们的启示是在不渗透土层设计地下室不考虑抗浮,应该慎之又慎。

管桩作为抗拔桩主要问题在于连接,尽可能采用单节桩,桩顶与承台锚固要可靠,用作抗拔桩的预制管桩在沉桩不困难的情况下建议不设桩尖。

总结:
上部结构塔楼相对大底盘地下室结构刚度大,荷载不均匀,基底反力不均匀,基础底板的不均匀变形。

设计不当会引起基础开裂。

目前解决大底盘高层建筑不均匀沉降的办法一是设置沉降缝,二是设置施工“后浇带”,待沉降基本稳定后再浇筑“后浇带”砼。

地下室抗浮设计,一般考虑建筑自重、地下室顶板覆土与抗拔桩共同工作。

这就必须要求地下室覆土完成后,才能停止基坑降水。

长期的大面积降水,费用很高。

在这种情况下,不考虑覆土、适当增加抗拔桩,可能更经济、更合理。

相关文档
最新文档
