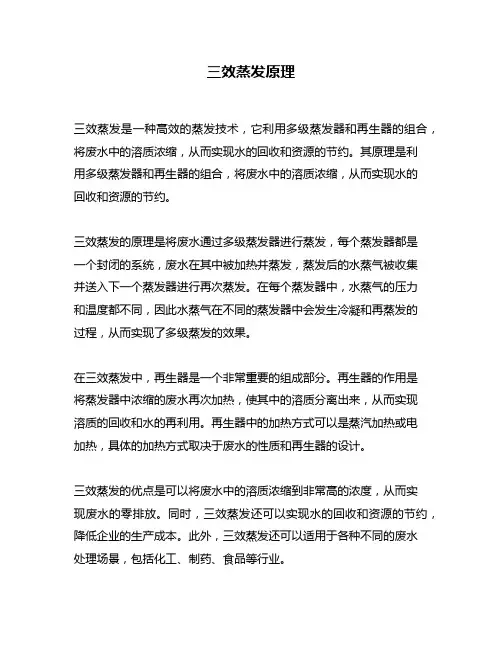

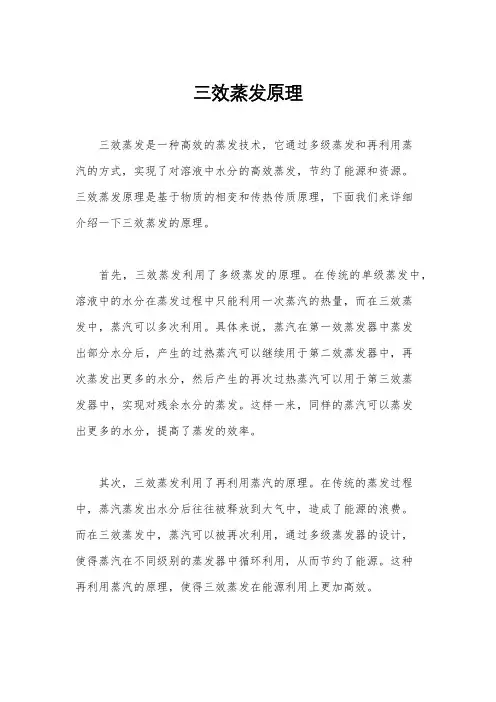

三效蒸发

一、蒸发器选型
三效逆流强制循环式结晶蒸发器
1、2、3效强制循环，一效带结晶釜
二、蒸发器特点
1 采用热泵技术、降低蒸汽消耗量。

2分离器顶部配置高效除沫装置，避免物料泡沫夹带导致跑料。

3采用强制循环，具有传热系数高、蒸发强度大、防止结焦及堵管等优点，尤其适用于蒸发过程中可能产生晶体的物料。

4出料旋流装置：可最大限度提高出料液固含量、减少母液回流量、提高蒸发效率。

5末效蒸汽用于预热原料、加喷淋系统、降低能耗。

6采用液位自动化控制、自动进料、冷凝水自动排放，节省人力资源。

三、工艺流程及控制系统简述
1、物料走向：
（1）原料通过进料泵进入三效分离器，然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的。

（2）末效物料经3-2效循环泵进入二效分离器、然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的。

（3）二效物料经2-1效循环泵进入一效分离器，然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的，浓液进入结晶釜，经过冷却结晶、离心分离后，母液打到三效分离器继续蒸发。

2、蒸汽走向：
锅炉来生蒸汽，在分气缸中生蒸汽的压力采用蒸汽自动调节阀来调节至0.4-0.6mpa，进入第一效加热器作为热源，第二效分离器产生的二次蒸汽进入第三效加热器作为热源，第三效产生的二次蒸汽进入预热器、冷凝器后冷凝成水排出。

各效加热器、分离器的压力由冷凝器串联的真空泵来控制。

3、冷凝水走向：
生蒸汽进入第一效蒸发器放热后冷凝成冷凝水，由于冷凝水温度还比较高，为了回收显热，将第一效冷凝水经一U形管进入第二效加热器，经过闪蒸，回收潜热。

将第二效蒸汽产生的冷凝水经一U形管进入第三效加热器，经过闪蒸，回收潜热。

第三效加热器加热夹套中的冷凝水经一U形管进入冷凝器经冷凝器水泵排出、U形管的作用是动态密封、三台加热器及冷凝器中的冷凝水由一台冷凝水泵排出。

4、不凝气走向：
二次蒸汽中往往带有少量的不可凝气体，不可凝气体来源有二：（1）料液中带入的（2）负压操作下外界渗漏进入的。

虽然带入量不大，但长期使用积累后，可在冷凝侧的局部形成较高的局部浓度，如加热室积存1kg不凝气体，导致传热速率明显下降60%。

本蒸发系统在各效加热室设有专用的不凝气体排出口，因此在蒸发过程中必须随时打开各效加热室不凝性气体阀门，进行定期排出，以提高传热效率。

Ps：为确保设备稳定运行，仅仅有冷凝器的冷却水产生的真空是远远不够的，我们还配置有真空泵，确保整套装置在负压状态下平稳地运行。

5、自动控制部分：
a进料
（1）以三效分离器液位为输入信号，输入控制三效电动阀开关，高关低开；
（2）以二效分离器液位为输入信号，输入控制二效电动阀开关，高关低开：
（3）以一效分离器液位为输入信号，输入控制一效电动阀开关，高关低开。

b分离器内单独设置超高、超低控制点，保障物料液位在控制范围内。

c冷凝水：以冷凝水储罐液位为输入信号，输出控制冷凝水泵启停，高启低停。

d蒸汽控制：以蒸汽进气压力传感器为输入信号，输出控制蒸汽自动调节阀，使蒸汽压力稳定在设定值左右。

以一效加热器压力传感器为输入信号，当一效压力值过高（达到超高设定值）时，关闭蒸汽自动调节阀，直到压力到达正常水平时，重新开启。

1、各效运行温度及真空度
2、蒸发器技术参数
3、供货范围
4、控制系统及仪表仪器
六、设备制造、运输、安装及调试周期
1、买卖双方合同生效，预付款到位后，卖方在80天内完成整套设备生产；设备交货地为卖方厂内（买方负责运输、卸货）。

2、安装工期预计18天，安装过程中，吊装机具协调及所需费用由买方负责。

3、调试预计5-7天，买方物料冷却水、生蒸汽及电力等公用设施提供到位：
（1）冷凝器，保证已有足量的循环水且可连续不断供应；
（2）蒸发器设备运行所需的电缆已经介入卖方配电柜，且正常供电。

（3）符合设计要求的蒸汽管道已经接好，对管道进行试压、试漏、吹扫、对蒸发器已可以正常供气。

（4）需准备3-4天可供调试的物料，且保证与合同规定相符。

（5）免费安装调试期为合同生效后6个月内，若超过6个月，买方需付清所有合同款（包括质保金）后，卖方方可提供发货安装调试服务。

七、设备的使用期限
整套设备试用期为10年，卖方负责对设备质保期为一年，在保质期内出现质量问题，卖方负责包换、保修。

以下情况除外（需有偿维修或更换）:
1、易损件
2、买方未经卖方同意的情况下，对卖方提供的设备进行修改所造成的损坏或缺陷。

3、买方由于未按照卖方人员的意见，或未按照卖方提供的操作手册和其他操作说明而操作、维修等造成的损坏或缺陷。

4、物料情况与合同规定不符或PH值不在合同规定范围之内，造成设备运行不正常或设备腐蚀损坏。

5、设备未验收完成，买方私自开机运行，造成设备运行不正常或设备损坏。

八、设备的随机文件
使用说明书、产品合格证、质保书、电器原理图和相关资料等。

九、卖方职责范围
1、交货承诺：按照用户需要，我公司将按期交验货物。

若用户有特殊要求需提前完工的，我公司将特别组织生产和安装，力争满足用户需求。

2、技术服务承诺：我公司会安排合格的工程师到用户现场进行设备安装、调试，达到正常运作的要求，保证买方正常是用。

在设备安装和调试过程中，我公司将对用户的操作、维修人员进行现场培训。

3、保修期限及范围：本蒸发设备自安装调试合格之日起12个月内或设备到货14个月内我公司对该设备实行保修。

在保修期内，我公司负责因设备质量原因导致的各种故障的免费技术服务和设备的维修。

用户由于使用不当或者其他不属于设备质量问题所造成的故障不在保修范围内。

保修期满后我公司可以提供终身有偿技术服务支持。

在设备使用期内的耗材均按成本价格供应。

十、买方职责范围
1、公用能源设施及供应值
（1）买方提供装机总功率为79.4kw/h，380v，50hz的三相四线制动力配电电缆线到设备现场，接入卖方总控制柜。

（2）买方提供蒸汽量为0.95t/h，蒸汽压力≥0.6mpa，蒸汽管线到设备现场，接入卖方第一效加热室蒸汽进口管。

（3）卖方提供循环冷却水80t/h，水温≤30°c，水压≥0.2mpa到设备现场接入卖方冷凝器冷却水进口管、并从出口管接走、形成回路。

（4）提供设备占用场地（8000X4000X12500mm）实际设备安装外形尺寸、需用场地（10000X6000X15000mm）要求平整和水平的混凝土结构基础。
