matlab验证奈奎斯特定理

合集下载

matlab频谱分析时的若干问题解释及几种频谱的理解

matlab频谱分析时的若干问题解释及几种频谱的理解文主要说明以下几个问题：在matlab中如何表示频率为f1，以采样率f抽样后所得到的数字信号？如此表示的依据是什么？使用matlab画出的频谱(一般是幅度谱或称振幅谱)的横坐标轴的意义是什么？如何根据横坐标轴的值得到其所对应的实际频率？实数序列的频谱除第零个点和第N/2个(当N为偶数时)点外（从0~N-1），其它具有共轭对称性质；复数序列呢？频率分辨率指的是什么？高分辨谱和高密度谱有何区别？有何作用？约定：对于信号cos(ωt)，它是以周期为2π/ω为周期的信号，角频率ω=2πf，我们经常这样称呼这个信号：它的角频率为ω，频率为fHz，周期T=1/f秒；一、信号采样问题在matlab中对以下信号进行采样：其中f1 = 1000Hz，根据奈奎斯特采样定理，采样频率f ≥ 2f1，在此我们取f = 3000Hz。

在matlab中仿真也好，实际中处理的信号也罢，一般都是数字信号。

而采样就是将信号数字化的一个过程，设将信号s1(t)数字化得到信号：其中n=[0…N-1]，N为采样点数。

我们来解释一下s1(n)，为什么说上式表示以采样率f对频率为f1的信号进行采样的结果呢？采样，顾名思义，就是对信号隔一段时间取一个值，而隔的这段时间就是采样间隔，取其倒数就是采样率了。

那们我们看上式，将前面的参数代入：当n=0时：当n=1时：当n=2时：当n=3时：这是不是相当于对信号s1(t)的一个周期内采了三个样点呢？对一个频率为1000Hz的信号每周期采三个样点不就是相当于以3倍于频率的采样率进行采样呢？注意，当n=3时相当于下一个周期的起始了。

我们取采样点数N=64，即对64/3=21.3个周期，共计64/3/f1=21.3ms时长。

我们在matlab中输入以下命令：>> n=0:63;>> f1=1000;f=3000;>> s1=cos(2*pi*f1/f*n);>> plot(abs(fft(s1)));图1下面我们对图1进行一下解释，以说明图中的横坐标轴的所代表的意义。

空间奈奎斯特采样定理

空间奈奎斯特采样定理
空间奈奎斯特采样定理（Spatial Nyquist Sampling Theorem）是数字图像处理和计算机视觉领域中的一项重要原理，类似于时间信号处理中的奈奎斯特采样定理。

该定理指出，为了避免出现混叠（aliasing）现象，对于连续的二维空间信号（如图像），在进行离散化采样时，采样频率必须满足特定条件。

具体来说，对于一幅二维空间信号（例如图像），如果其最高频率成分为f_max，则为了能够完全恢复原始信号而没有信息丢失，采样频率（空间采样率）必须至少是f_max的两倍。

数学表达式如下：
采样频率≥ 2 * f_max
其中，f_max是原始信号中的最高频率成分。

简单解释：在对图像进行数字化处理时，我们将其分为像素，并在每个像素点上记录颜色值。

如果我们的采样频率低于信号中的最高频率成分的两倍，那么在还原图像时，会出现混叠现象，导致图像出现失真。

因此，空间奈奎斯特采样定理
要求采样频率至少为最高频率成分的两倍，以避免信息丢失。

实际应用中，为了更好地处理信号，通常会选择更高的采样频率。

实验六基于MATLAB控制系统的Nyquist图及其稳定性分析实验七基于MATLAB控制系统的伯德图及其频域分析

实验六基于MATLAB 控制系统的Nyquist 图及其稳定性分析一、实验目的1、熟练掌握使用MATLAB 命令绘制控制系统Nyquist 图的方法。

2、能够分析控制系统Nyquist 图的基本规律。

3、加深理解控制系统乃奎斯特稳定性判据的实际应用。

4、学会利用奈氏图设计控制系统。

二、实验原理奈奎斯特稳定性判据（又称奈氏判据）反馈控制系统稳定的充分必要条件是当从变到时，开环系统的奈氏曲线不穿过点且逆时针包围临界点点的圈数R 等于开环传递函数的正实部极点数。

奈奎斯特稳定性判据是利用系统开环频率特性来判断闭环系统稳定性的一个判据，便于研究当系统结构参数改变时对系统稳定性的影响。

1、对于开环稳定的系统，闭环系统稳定的充分必要条件是：开环系统的奈氏曲线不包围点。

反之，则闭环系统是不稳定的。

2、对于开环不稳定的系统，有个开环极点位于右半平面，则闭环系统稳定的充分必要条件是：当从变到时，开环系统的奈氏曲线逆时针包围点次。

三、实验内容1、绘制控制系统Nyquist 图例1、系统开环传递函数，绘制其Nyquist 图。

210()210G s s s =++M-fileclcclear all den=[10]; num=[1 2 10]; sys=tf(den,num) nyquist(sys);2、根据奈氏曲线判定系统的稳定性例2、已知绘制Nyquist 图，判定系统的稳定性。

M-fileclcclear320.5()()20.5G s H s s s s =+++den=[0.5];num=[1 2 1 0.5];sys=tf(den,num);nyquist(sys)roots(num)ans =-1.5652-0.2174 + 0.5217i-0.2174 - 0.5217i【分析】由于系统奈氏曲线没有包围且远离（-1，j 0）点，且p=0，因此系统闭环稳定。

四、实验能力要求1、熟练使用MATLAB绘制控制系统Nyquist曲线的方法，掌握函数nyquist ( )的三种调用格式，并灵活运用。

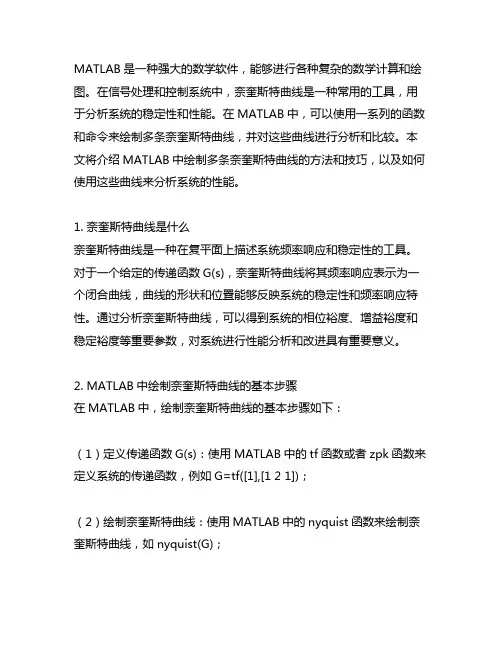

matlab 多条奈奎斯特曲线

MATLAB是一种强大的数学软件，能够进行各种复杂的数学计算和绘图。

在信号处理和控制系统中，奈奎斯特曲线是一种常用的工具，用于分析系统的稳定性和性能。

在MATLAB中，可以使用一系列的函数和命令来绘制多条奈奎斯特曲线，并对这些曲线进行分析和比较。

本文将介绍MATLAB中绘制多条奈奎斯特曲线的方法和技巧，以及如何使用这些曲线来分析系统的性能。

1. 奈奎斯特曲线是什么奈奎斯特曲线是一种在复平面上描述系统频率响应和稳定性的工具。

对于一个给定的传递函数G(s)，奈奎斯特曲线将其频率响应表示为一个闭合曲线，曲线的形状和位置能够反映系统的稳定性和频率响应特性。

通过分析奈奎斯特曲线，可以得到系统的相位裕度、增益裕度和稳定裕度等重要参数，对系统进行性能分析和改进具有重要意义。

2. MATLAB中绘制奈奎斯特曲线的基本步骤在MATLAB中，绘制奈奎斯特曲线的基本步骤如下：（1）定义传递函数G(s)：使用MATLAB中的tf函数或者zpk函数来定义系统的传递函数，例如G=tf([1],[1 2 1])；（2）绘制奈奎斯特曲线：使用MATLAB中的nyquist函数来绘制奈奎斯特曲线，如nyquist(G)；（3）分析曲线特性：通过观察奈奎斯特曲线的形状和位置，可以得到系统的相位裕度、增益裕度等重要参数，从而进行系统性能分析和改进。

3. MATLAB中绘制多条奈奎斯特曲线的方法在实际工程中，通常需要对比系统的不同设计方案或者不同工况下的频率响应和稳定性特性。

在MATLAB中，可以使用hold on命令来绘制多条奈奎斯特曲线，并通过设置不同的颜色和线型来区分这些曲线。

下面给出了一个绘制多条奈奎斯特曲线的简单示例：``` matlabG1=tf([1],[1 2 1]);G2=tf([1],[1 3 2]);nyquist(G1);hold on;nyquist(G2);legend('G1','G2');```通过上面的示例，可以在同一张图中绘制出传递函数G1和G2对应的奈奎斯特曲线，并通过图例来区分这两条曲线。

信号抽样定理实验报告

一、实验目的1. 理解并验证信号抽样定理的基本原理。

2. 学习信号抽样过程中频谱的变换规律。

3. 掌握信号从抽样信号中恢复的基本方法。

4. 通过实验加深对信号处理理论的理解。

二、实验原理信号抽样定理，也称为奈奎斯特定理，指出如果一个带限信号的最高频率分量小于抽样频率的一半，那么通过适当的方法可以将这个信号从其抽样信号中完全恢复出来。

具体来说，如果一个连续信号 $ x(t) $ 的最高频率分量为 $ f_{max} $，那么为了不失真地恢复原信号，抽样频率 $ f_s $ 必须满足 $ f_s > 2f_{max} $。

三、实验设备与软件1. 实验设备：信号发生器、示波器、信号源、滤波器等。

2. 实验软件：MATLAB或其他信号处理软件。

四、实验步骤1. 信号生成：使用信号发生器生成一个连续的带限信号，例如正弦波、方波等，并记录其频率和幅度。

2. 信号抽样：使用信号源对生成的带限信号进行抽样，设定抽样频率 $ f_s $，并记录抽样后的信号。

3. 频谱分析：对原始信号和抽样信号分别进行傅里叶变换，分析其频谱，观察抽样频率对信号频谱的影响。

4. 信号恢复：使用滤波器对抽样信号进行低通滤波，去除高频分量，然后对滤波后的信号进行逆傅里叶变换，观察恢复后的信号与原始信号的一致性。

5. 改变抽样频率：重复步骤2-4，分别使用不同的抽样频率进行实验，比较不同抽样频率对信号恢复效果的影响。

五、实验结果与分析1. 频谱分析：通过实验发现，当抽样频率 $ f_s $ 小于 $ 2f_{max} $ 时，抽样信号的频谱会发生混叠，无法恢复出原始信号。

当 $ f_s $ 大于$ 2f_{max} $ 时，抽样信号的频谱不会发生混叠，可以恢复出原始信号。

2. 信号恢复：通过低通滤波器对抽样信号进行滤波，可以有效地去除高频分量，从而恢复出原始信号。

滤波器的截止频率应设置在 $ f_{max} $ 以下。

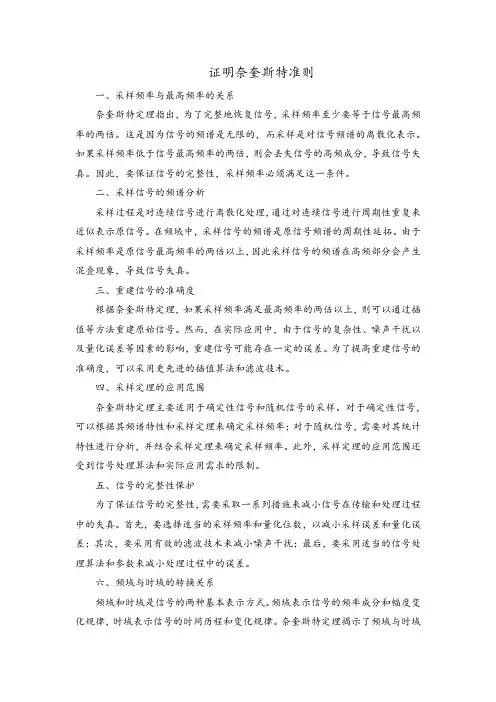

证明奈奎斯特准则

证明奈奎斯特准则一、采样频率与最高频率的关系奈奎斯特定理指出，为了完整地恢复信号，采样频率至少要等于信号最高频率的两倍。

这是因为信号的频谱是无限的，而采样是对信号频谱的离散化表示。

如果采样频率低于信号最高频率的两倍，则会丢失信号的高频成分，导致信号失真。

因此，要保证信号的完整性，采样频率必须满足这一条件。

二、采样信号的频谱分析采样过程是对连续信号进行离散化处理，通过对连续信号进行周期性重复来近似表示原信号。

在频域中，采样信号的频谱是原信号频谱的周期性延拓。

由于采样频率是原信号最高频率的两倍以上，因此采样信号的频谱在高频部分会产生混叠现象，导致信号失真。

三、重建信号的准确度根据奈奎斯特定理，如果采样频率满足最高频率的两倍以上，则可以通过插值等方法重建原始信号。

然而，在实际应用中，由于信号的复杂性、噪声干扰以及量化误差等因素的影响，重建信号可能存在一定的误差。

为了提高重建信号的准确度，可以采用更先进的插值算法和滤波技术。

四、采样定理的应用范围奈奎斯特定理主要适用于确定性信号和随机信号的采样。

对于确定性信号，可以根据其频谱特性和采样定理来确定采样频率；对于随机信号，需要对其统计特性进行分析，并结合采样定理来确定采样频率。

此外，采样定理的应用范围还受到信号处理算法和实际应用需求的限制。

五、信号的完整性保护为了保证信号的完整性，需要采取一系列措施来减小信号在传输和处理过程中的失真。

首先，要选择适当的采样频率和量化位数，以减小采样误差和量化误差；其次，要采用有效的滤波技术来减小噪声干扰；最后，要采用适当的信号处理算法和参数来减小处理过程中的误差。

六、频域与时域的转换关系频域和时域是信号的两种基本表示方式。

频域表示信号的频率成分和幅度变化规律，时域表示信号的时间历程和变化规律。

奈奎斯特定理揭示了频域与时域之间的转换关系，即采样定理。

通过对连续信号进行离散化处理，可以得到其在频域的表示；反之，对离散信号进行傅里叶变换等处理，可以得到其在时域的表示。

matlab 奈氏判据

matlab 奈氏判据
奈氏判据（Nyquist Criterion）是控制系统理论中的一种方法，用于分析系统稳定性。

它由瑞典工程师哈里·奈氏（Harry Nyquist）在20世纪30年代提出。

奈氏判据基于系统的频率响应，通过绘制系统的开环传递函数的频率特性曲线，来判断系统是否稳定。

具体步骤如下：
1. 给定系统的开环传递函数H(s)，其中s是复变量。

2. 将复平面划分为实轴和虚轴。

实轴表示系统的频率范围，虚轴表示系统的增益相位信息。

3. 对于闭环系统，我们通常需要将开环传递函数的频率特性曲线绕过点(-1, 0)。

这是因为如果曲线通过该点，则系统会产生振荡。

4. 根据奈氏判据，如果系统的开环传递函数的频率特性曲线绕过点(-1, 0)的次数等于系统的极点右侧位于点(-1, 0)的个数，则系统是稳定的。

换句话说，曲线绕过点(-1, 0)的次数应该等于系统的开环传递函数的极点的个数。

5. 如果曲线绕过点(-1, 0)的次数小于系统的极点右侧位于点(-1, 0)的个数，则系统是不稳定的，可能会产生振荡。

需要注意的是，奈氏判据适用于线性时不变系统，并且假设系统满足一定的条件。

如果系统不满足这些条件，奈氏
判据可能无法正确预测系统的稳定性。

在MATLAB中，可以使用控制系统工具箱提供的函数和命令来进行奈氏判据的分析。

例如，可以使用`nyquist`函数来绘制频率特性曲线，并使用`nyquistplot`函数来可视化曲线和判断系统稳定性。

matlab_验证奈奎斯特定理

基于matlab的时域奈奎斯特定理验证课题名称利用matlab检验采样定理学院计通学院专业班级通信14022016年6月设计目的(1)掌握matlab的一些应用(2)采样定理在通信工程中是十分重要的定理(3)通过这次设计，掌握matlab在实际中应用定理说明在信号与系统中，采样过程所遵循的规律称之为，采样定理。

他是最初又美国电信工程师H.奈奎斯特首先提出的，因此又叫奈奎斯特定理。

奈奎斯特定理描述了在对一个时域信号进行采样时，采样的频率必须高于信号最大频率的二倍，这样在采样以后的信号可以比较完整的保留原始信号。

一般在实际应用过程中，采样频率保持在信号最高频率的2.56~4倍；例如，一段标准的MP3文件采样频率是44100HZ，因为人声音的频率围是20-20KHZ，这样的采样频率就可以很好的保留原始信号。

如果采样信号低于原始信号频率的2倍，就会发生混叠现象，即两段信号在某一个频率上叠加而发生混乱，这样还原出的信号是没有任何意义的。

下面说明采样过程以及奈奎斯特定理(卷积表示采样)假设原始信号是x(t)，这是一段时域上的模拟信号，如果对它进行间隔是T的等间隔理想采样，相当于将x(t)连入一个定时开关，它每隔T秒闭合一次，这样开关另一边输出的信号就是采样以后的信号。

设信号x(t)是带限信号(有最高频率)，而h(t)是抽样脉冲序列，且有x(t)→X(jw) h(t)→H(jw)→表示傅里叶变化上图所示的是在采样频率大于原始信号频率的二倍时的情况，显而易见的是，当采样频率小于原始信号频率的二倍，那么采样之后的信号将会发生混叠，类似以下：1ω0-ω0 X(jw)-ωsωsH(jw)=ωs-ωsY(jw)=X(jw)*H(jw)/2π如图，发生混叠之后的信号很难再复原出来设计思路(1) 给出一个模拟信号，。

(2) 对信号进行采样，得到采样序列，画出采样频率为。

(3) 对不同白羊频率下的采样序列进行分析，绘制幅频曲线，对比。

带通采样定理 matlab

带通采样定理一、引言1.1 背景在数字信号处理和通信系统中，采样是将连续时间信号转化为离散时间信号的过程，是数字信号处理中的重要环节。

然而，采样过程中可能会出现混叠现象，即高频信号被混叠到了低频信号中，影响了采样信号的质量。

1.2 问题为了消除混叠现象，需要理解并正确应用带通采样定理。

带通采样定理是说当信号的带宽小于采样频率的一半时，能够完美重构原始信号。

在本文中，我们将介绍带通采样定理以及如何在Matlab中使用它。

二、带通采样定理概述2.1 什么是带通采样定理带通采样定理，也称为奈奎斯特采样定理，是Shannon在1949年提出的一个重要定理。

它指出，对于连续时间信号，如果信号的带宽不超过采样频率的一半，那么我们可以通过离散时间采样来完美重构原始信号。

2.2 带通采样定理的数学表示数学上，带通采样定理可以用下面的公式表示： [f_s 2f_m] 其中，(f_s) 是采样频率，(f_m) 是信号的最高频率成分。

2.3 带通采样定理的原理带通采样定理的基本原理是通过进行足够高的采样频率，能够保留原始信号的重要信息，从而恢复原始信号。

当信号的带宽超过采样频率的一半时，采样结果会发生混叠，导致原始信号无法完美重构。

三、Matlab中的带通采样定理实现3.1 生成信号首先，我们需要生成一个连续时间信号。

在Matlab中，我们可以使用sin函数来生成一个正弦信号。

例如，我们生成一个频率为5Hz的正弦信号，并设定采样频率为20Hz。

fs = 20; % 采样频率fm = 5; % 信号频率t = 0:1/fs:1; % 时间段x = sin(2*pi*fm*t); % 生成正弦信号3.2 进行带通采样接下来，我们可以使用Matlab中的resample函数来进行带通采样。

resample函数可以将信号的采样频率转变为我们需要的频率，同时进行插值和抽样操作。

我们可以将采样频率设置为满足带通采样定理的条件。

fs_new = 2*fm; % 新的采样频率t_new = 0:1/fs_new:1; % 新的时间段x_new = resample(x, fs_new, fs); % 带通采样3.3 重构信号最后，我们可以使用插值方法来重构信号。

matlab信号抽样与恢复

matlab信号抽样与恢复信号抽样与恢复是数字信号处理中的基本概念，也是数字信号处理应用中常常涉及到的一个环节。

本文将介绍抽样定理、抽样的操作方法以及抽样信号的信号恢复。

一、抽样定理抽样定理是数字信号处理中一个基本且重要的定理，又称为奈奎斯特抽样定理。

它给出了信号在模拟域和数字域之间的对应关系。

其表述为：在对模拟信号f(t)进行采样时，采样频率F_s必须大于等于信号带宽2B，即F_s≥2B，采样出的数字信号才不会产生混叠现象，即在恢复信号时不会产生失真。

其中，Fs为采样频率，B为信号带宽。

对于一个连续的信号f(t)，在进行采样时，需要首先将其通过一个称为采样保持电路的设备进行采样。

该设备会按照一定的时间间隔Ts （也称采样周期）对信号f(t)进行采样，并将采样结果以数字信号的形式输出。

输出的数字信号可以看作是在时间上离散化、幅度上量化了的原信号f(t)。

二、抽样的操作方法抽样的操作方法是指在进行抽样时需要满足的一些条件。

在实际的数字信号处理中，通常采用交织抽样方式对信号进行抽样。

交织抽样即将原信号采样的时间间隔与采样保持电路采样的时间间隔错开一定的时间（通常为半个采样周期），使得采样时的信号可以有效地避免失真。

具体而言，交织抽样的操作方法如下：首先确定采样频率Fs，以及采样点数n。

采样频率Fs应该满足抽样定理的要求，即Fs≥2B。

采样点数n由采样的时间长度T和采样频率Fs决定，即n=T*Fs。

计算采样周期Ts，即Ts=1/Fs。

在采样时，一般采用一个称为采样保持电路的设备对信号进行采样。

采样保持电路包含一个开关和一个电容，当开关处于闭合状态时，电容开始充电，并将信号的幅度存储在电容中；当开关处于断开状态时，电容被断开，信号的幅度得到保持并输出。

根据交织抽样的操作方法进行采样，并将采样结果存储在计算机中。

三、信号恢复在进行数字信号处理时，需要对数字信号进行重构和恢复。

重构指的是将数字信号重新合成为与原信号类似的模拟信号的过程，而恢复则是在数字信号的基础之上还原原信号的过程。

奈奎斯特采样定理讲解

奈奎斯特采样定理讲解
奈奎斯特采样定理，也称为奈奎斯特准则，是数字信号处理领域中的一个重要定理，用于确定连续信号在数字化过程中的取样频率。

根据奈奎斯特采样定理，如果一个连续时间信号是带限的，并且其最高频率成分为fmax，则为了完全恢复连续信号，我们
需要以不小于2fmax的采样频率来对信号进行采样。

换句话说，如果我们想要以足够高的质量对连续信号进行数字化处理，我们需要调整采样频率，使其至少是信号最高频率成分的两倍。

如果采样频率低于最高频率成分的两倍，一种称为混叠失真的现象会发生。

混叠失真会导致原始信号无法完全恢复，并且可能产生误导性的频率成分。

这就是奈奎斯特采样定理的核心内容。

它强调了对连续信号进行数字化处理时，所需的最低采样频率，以保证采样信号能够准确地表示原始信号的频率成分。

需要注意的是，奈奎斯特采样定理是根据连续信号的带限特性推导出来的，在信号带宽无限大时可能不适用。

因此，在实际应用中，我们需要根据具体信号的特点来选择合适的采样频率，以保证信号的完整性和质量。

基于matlab的语音信号处理

数字信号处理设计报告题目：基于Matlab的语音信号处理系别信息工程学院专业班级通信工程1342学生姓名范泉指导教师吉李满提交日期 2016年6月 10日摘要数字信号处理的目的是对真实世界的连续模拟信号进行测量或滤波。

因此在进行数字信号处理之前需要将信号从模拟域转换到数字域，这通常通过模数转换器实现。

而数字信号处理的输出经常也要变换到模拟域，这是通过数模转换器实现的。

数字信号处理的算法需要利用计算机或专用处理设备如数字信号处理器（DSP）和专用集成电路（ASIC）等。

数字信号处理技术及设备具有灵活、精确、抗干扰强、设备尺寸小、造价低、速度快等突出优点，这些都是模拟信号处理技术与设备所无法比拟的。

本设计的具体内容是基于MATLAB的语音信号处理，核心算法是离散傅立叶变换(DFT)，是DFT使信号在数字域和频域都实现了离散化，从而可以用通用计算机处理离散信号。

然后添加噪声信号，选用合适的滤波器对噪声信号进行滤除，使数字信号处理从理论走向实用。

MATLAB功能强大，可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

用MATLAB来解算问题要比用其他语言简捷得多，并且mathwork也吸收了像Maple等软件的优点,使MATLAB成为一个强大的数学软件。

在新的版本中也加入了对C，FORTRAN，C++ ，JAVA的支持。

可以直接调用,用户也可以将自己编写的实用程序导入到MATLAB函数库中方便自己以后调用，此外许多的MATLAB爱好者都编写了一些经典的程序，用户可以直接进行下载就可以用。

关键词：数字信号处理器;离散傅立叶变换;MATLAB目录第一章绪论 (1)1.1课题研究的目的 (1)1.2课题研究的意义和现状 (1)1.2.1课题研究的意义 (1)1.2.2课题研究的现状 (1)第二章课题研究方案的确定 (3)2.1概要设计 (3)2.1.1主要工作 (3)2.1.2研究步骤 (3)2.2方案选择 (3)2.2.1运行的环境 (3)2.2.2总体方案 (4)第三章课题研究内容 (5)3.1 Matlab简单介绍 (5)3.2语音信号的采样理论依据 (5)3.2.1采样频率 (5)3.2.2采样位数 (5)3.2.3采样定理 (6)3.3语音信号的采集 (6)3.4设计数字滤波器 (6)3.4.1数字滤波器设计的基本思路 (6)3.4.2 IIR数字滤波器概述 (6)3.4.3 FIR数字滤波器概述 (7)3.4.4 FIR数字滤波器和IIR数字滤波器比较 (7)3.4.5低通高通及带通滤波器 (7)3.5程序流程图 (8)第四章软件仿真调试结果分析 (9)4.1语音信号的时频分析 (9)4.2语音信号加噪与频谱分析 (10)4.3滤波器的设计 (12)4.3.1设计FIR滤波器 (12)4.3.2设计IIR滤波器 (12)4.3.3双线性变换法和窗函数法 (12)4.4验证所设计的滤波器 (13)4.5滤波 (15)第五章 GUI界面 (17)5.1 GUI界面概述 (17)5.2创建GUI界面 (17)第六章总结与展望 (20)参考文献 (21)附录I设计FIR和IIR数字滤波器 (1)附录II比较滤波前后语音信号的波形及频谱 (7)附录III 源程序代码 (16)第一章绪论1.1课题研究的目的1.学会MATLAB的使用，掌握MATLAB的程序设计方法。

信号的抽样实验报告

#### 实验目的1. 理解并验证信号的抽样定理。

2. 掌握连续信号抽样与重构的基本方法。

3. 通过实验加深对信号时域和频域特性的理解。

#### 实验原理信号的抽样定理，也称为奈奎斯特定理，指出一个连续信号可以无失真地通过抽样来表示，只要抽样频率高于信号最高频率成分的两倍。

这个原理是数字信号处理和通信系统中的基础。

#### 实验设备- 计算机- MATLAB软件- 示波器（模拟）#### 实验步骤1. 信号生成：使用MATLAB生成一个连续的带限信号，其最高频率为300Hz。

2. 信号抽样：使用MATLAB对生成的连续信号进行抽样，设置不同的抽样频率，观察信号的抽样效果。

3. 信号重构：使用MATLAB对抽样信号进行插值和滤波，尝试重构原始的连续信号。

4. 频谱分析：分析原始信号和重构信号的频谱，验证信号的频谱特性。

#### 实验内容1. 信号生成使用MATLAB生成一个频率为300Hz的正弦波信号，采样频率为1000Hz。

```matlabfs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间向量f = 300; % 信号频率x = sin(2pift); % 生成信号```2. 信号抽样对生成的信号进行不同抽样频率的抽样，例如500Hz、1000Hz、1500Hz。

```matlabts = 0:1/500:1-1/500; % 抽样时间向量x_sampled500 = x(ts); % 抽样频率为500Hz```3. 信号重构使用MATLAB对抽样信号进行插值和滤波，重构原始信号。

```matlabx_reconstructed = interp1(ts, x_sampled500, t, 'spline'); % 插值 ```4. 频谱分析使用MATLAB绘制原始信号和重构信号的频谱。

```matlabY = fft(x);Y_reconstructed = fft(x_reconstructed);L = length(x);f = (0:L-1)(fs/L);figure;plot(f, abs(Y/L));title('Original Signal Spectrum');figure;plot(f, abs(Y_reconstructed/L));title('Reconstructed Signal Spectrum');```#### 实验结果与分析1. 抽样效果：通过实验可以观察到，当抽样频率低于信号最高频率的两倍时，抽样信号会发生频谱混叠，无法正确恢复原始信号。

尼奎斯特定理和奈奎斯特定理

尼奎斯特定理和奈奎斯特定理尼奎斯特定理和奈奎斯特定理是数字信号处理中非常重要的两个定理，它们被广泛应用于信号的采样、重构以及滤波等领域，是数字信号处理学习的基础。

本文将分步骤介绍这两个定理以及它们的应用。

一、尼奎斯特定理尼奎斯特定理是数字信号处理的基石，它告诉我们如何根据采样频率和信号频率来确定采样率，从而避免采样失真引起的混叠现象。

具体来说，就是：在采样频率为Fs的条件下，若信号频率不超过Fs的一半，则可以通过采样重构得到原始信号。

下面是尼奎斯特定理的数学表达式：$$f_s\geq 2f_{max}$$其中，fs表示采样频率，fmax表示信号最高频率。

例如，如果我们要对一个信号进行数字化处理，通常需要使用一个采样频率为20kHz的A/D转换器来将它转化为数字信号，如果信号中最高频率为10kHz，则应该选择采样率不小于20kHz才能保证信号完整无失真地恢复。

二、奈奎斯特定理奈奎斯特定理是尼奎斯特定理的扩展，它告诉我们如何根据有限的采样数据以及无限长的信号频谱来重构信号。

具体来说，就是：信号的采样周期为T，那么它的频谱就呈现出周期为1/T的重复性，重构信号的频率范围为[0,fs)，其中fs=1/T。

下面是奈奎斯特定理的数学表达式：$$x(t)=\sum_{n=-\infty}^{\infty} x(nT_s) \cdot\text{sinc}(\frac{t-nT_s}{T_s})$$其中，sinc是采样函数，它可以用以下公式表示：$$\text{sinc}(x)=\frac{\sin(\pi x)}{\pi x}$$根据奈奎斯特定理，我们可以使用FFT来将信号转换为频域中的形式，进而进行傅里叶变换和滤波等操作。

三、应用尼奎斯特定理和奈奎斯特定理在数字信号处理中应用广泛，下面列举几个常见的应用场景：1.采样率计算：通过尼奎斯特定理，我们可以根据信号的最高频率来计算出最小采样率，以保证采样不失真；2.信号重构：通过奈奎斯特定理，我们可以使用一个离散的采样序列来恢复原始信号的连续性，其原理就是使用采样序列和sinc函数进行卷积运算；3.滤波器设计：利用FFT，我们可以将时域中的信号转换到频域中，进而设计出合适的滤波器来滤除不需要的频率分量。

奈奎斯特定理公式详解

奈奎斯特定理公式详解奈奎斯特定理是通信领域中的一个重要概念，在数字信号处理和数据传输等方面都有着广泛的应用。

那咱就来好好聊聊这个奈奎斯特定理公式。

咱先说说啥是奈奎斯特定理。

简单来讲，它说的是如果要从采样后的离散信号中无失真地恢复出原始的连续信号，那采样频率就得至少是原始信号最高频率的两倍。

奈奎斯特定理的公式是这样的：$f_s \geq 2f_m$ 。

这里的 $f_s$ 表示采样频率，$f_m$ 表示原始信号中的最高频率。

比如说，咱有个声音信号，它里面最高的频率成分是 5kHz。

按照奈奎斯特定理，为了能准确地把这个声音信号数字化，采样频率至少得是 10kHz。

我记得之前给学生们讲这个定理的时候，有个小同学特别有意思。

那堂课上，我正讲得起劲呢，这个小同学突然举手问：“老师，这公式到底有啥用啊？”我当时就乐了，心想这孩子思考得还挺深入。

我就跟他说：“你想想啊，咱们平时打电话，声音能清晰地传过来，靠的就是这个定理。

要是采样频率不够，你听到的声音就可能走样啦，就像机器人说话一样，怪别扭的。

”那为啥采样频率得是最高频率的两倍呢？咱们来简单琢磨琢磨。

假如采样频率不够，就可能会出现一种叫“混叠”的现象。

啥是混叠呢？就好比你拍照的时候手抖了，结果拍出来的照片模糊不清。

信号也是这样，如果采样频率太低，原本不同频率的信号就可能混在一起，分不清了。

再比如说，在音频处理中，如果采样频率不够高，高音部分可能就表现不出来，或者变得很难听。

就像唱歌的时候，高音唱不上去，那种感觉多难受啊。

在数字图像领域，奈奎斯特定理也同样重要。

想象一下，一张清晰的图片，如果采样不够，就会变得模糊、有锯齿，看起来可不舒服了。

总之，奈奎斯特定理虽然看起来就是个简单的公式，但它的作用可大了去了。

无论是在通信、音频处理，还是图像传输等方面，都得靠它来保证咱们能得到高质量的信息。

咱们在实际应用中，还得考虑很多其他因素。

比如说，噪声的影响，系统的复杂度和成本等等。

Matlab在信号处理中常见的坑及避坑方法

Matlab在信号处理中常见的坑及避坑方法前言：信号处理是计算机科学中的重要领域之一，而Matlab作为一个功能强大且广泛使用的软件工具，在信号处理中得到了广泛的应用。

然而，正因为其功能强大，也使得Matlab在信号处理过程中存在一些容易踩入的“坑”。

本文将介绍Matlab在信号处理中常见的一些“坑”，以及如何避免它们。

坑一：采样率信号处理中，采样率是一个非常重要的概念。

正确理解和设置采样率对于信号处理结果的准确性至关重要。

然而，在Matlab中，很多人对于采样率的设置容易出现误解。

避坑方法一：1.了解信号的最高频率，按照奈奎斯特定理，设置采样率为最高频率的两倍。

在实际操作中，可使用Matlab中的函数来计算采样率，例如：fs = 2*fmax。

2.坚持使用恰当的采样频率进行信号处理，不要随意更改。

误设置采样率会导致信号失真，处理结果也不准确。

坑二：频域分析频域分析是信号处理中常用的方法之一。

然而，在Matlab中进行频域分析时，经常会出现一些问题，例如频谱图显示不准确、频段选择错误等。

避坑方法二：1.正确选择信号的窗口函数，避免频谱泄露现象。

常见的窗口函数有矩形窗、汉宁窗、汉明窗等，根据信号的特性和分析要求选择合适的窗口函数。

2.合理选择FFT长度和频率分辨率。

FFt长度过短会导致频谱分辨率不足，过长则会造成计算时间浪费。

3.多次验证频域分析结果是否准确，采用多种方式进行对比，确保结果可靠。

坑三：滤波器设计滤波器设计是信号处理中的一个关键环节。

在Matlab中，滤波器设计通常是通过设计和应用数字滤波器实现的。

然而，由于滤波器的各种性质和设计参数众多，容易出现一些常见的问题。

避坑方法三：1.了解滤波器的类型和特性，例如低通、高通、带通、带阻等。

根据实际需求选择合适的滤波器类型。

2.合理选择滤波器的截止频率和通带衰减，根据信号特性和处理要求来选择合适的值。

3.使用Matlab中的滤波器设计工具，如fir1、butter等函数，可避免设计过程中的误差。

频谱采样定理实验报告

一、实验目的1. 理解频谱采样定理的基本概念。

2. 掌握采样频率与信号频率之间的关系。

3. 通过实验观察和分析采样过程中信号频谱的变化。

4. 理解频谱混叠现象及其对信号恢复的影响。

二、实验原理频谱采样定理（奈奎斯特定理）指出，为了不失真地恢复一个连续信号，采样频率必须大于信号中最高频率成分的两倍。

即，如果信号的最高频率为$ f_{max} $，则采样频率$ f_s $应满足：\[ f_s > 2f_{max} \]当采样频率低于此值时，会发生频谱混叠现象，导致信号无法恢复。

三、实验仪器与软件1. 实验仪器：示波器、信号发生器、低通滤波器等。

2. 实验软件：MATLAB。

四、实验步骤1. 信号生成：利用信号发生器生成一个连续的正弦信号，设定其频率为$ f_{max} $。

2. 采样：利用示波器观察连续信号，并设置示波器的采样频率。

记录不同采样频率下的信号波形。

3. 频谱分析：利用MATLAB对采样后的信号进行频谱分析，绘制其频谱图。

4. 信号恢复：利用低通滤波器对采样后的信号进行滤波，去除高频混叠成分，然后利用MATLAB对滤波后的信号进行频谱分析，绘制其频谱图。

5. 结果分析：对比分析不同采样频率下的信号波形、频谱图以及恢复后的信号波形和频谱图，验证频谱采样定理。

五、实验结果与分析1. 不同采样频率下的信号波形：随着采样频率的降低，信号波形逐渐失真，出现频谱混叠现象。

2. 不同采样频率下的频谱图：当采样频率高于$ 2f_{max} $时，频谱图中信号频谱清晰，没有混叠现象；当采样频率低于$ 2f_{max} $时，频谱图中信号频谱发生混叠，无法区分不同频率成分。

3. 信号恢复：利用低通滤波器去除高频混叠成分后，恢复出的信号波形与原始信号基本一致，频谱图也恢复出原始信号的频谱。

六、实验结论1. 实验验证了频谱采样定理的正确性，即采样频率必须大于信号中最高频率成分的两倍，才能不失真地恢复信号。

广义奈奎斯特传递函数开方在matlab里怎么写程序

广义奈奎斯特传递函数开方在matlab里怎么写程序要在MATLAB中计算广义奈奎斯特传递函数的开方，可以使用以下步骤编写程序：步骤1：定义传递函数首先，需要定义广义奈奎斯特传递函数。

传递函数可以表示为一个分子多项式除以一个分母多项式。

例如，我们定义一个示例传递函数为：H(s) = (s + 1) / (s^2 + 2s + 3)这个传递函数的分子多项式为(s + 1)，分母多项式为(s^2 + 2s + 3)。

步骤2：计算传递函数的特征值特征值是传递函数分母多项式的根。

我们可以使用MATLAB的根求解函数`roots` 来计算传递函数的特征值。

例如，在MATLAB中，可以使用以下代码计算特征值：num = [1, 1]; % 分子多项式的系数den = [1, 2, 3]; % 分母多项式的系数roots_den = roots(den);这将计算传递函数的特征值，并将结果存储在`roots_den` 变量中。

步骤3：计算传递函数的幅频响应幅频响应表示传递函数在频率域上的振幅变化。

要计算幅频响应，可以使用MATLAB的频率响应函数`freqresp`。

例如，在MATLAB中，可以使用以下代码计算传递函数的幅频响应：sys = tf(num, den); % 定义传递函数对象[freq, amp] = freqresp(sys); % 计算传递函数的幅频响应freq = squeeze(freq); % 将频率数据转换为向量amp = squeeze(amp); % 将幅值数据转换为向量这将计算传递函数的幅频响应，并将结果存储在`freq` 和`amp` 变量中。

步骤4：计算传递函数的相频响应相频响应表示传递函数在频率域上的相位变化。

要计算相频响应，可以使用MATLAB的频率响应函数`freqresp`。

例如，在MATLAB中，可以使用以下代码计算传递函数的相频响应：phase = angle(freq.resp(sys)); % 计算传递函数的相频响应phase = squeeze(phase); % 将相位数据转换为向量这将计算传递函数的相频响应，并将结果存储在`phase` 变量中。
