基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。

脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。

图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。

将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。

（2）新建工程。

启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。

在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。

此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。

图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。

选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。

选择STL文件进行导入。

选择文件“lianpen.stl”。

单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。

图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。

图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。

网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。

双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。

单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。

网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。

Moldflow模流分析实例教程

Moldflow模流分析实例教程
读书笔记
01 思维导图
03 精彩摘录 05 目录分析
目录
02 内容摘要 04 阅读感受 06 作者简介
思维导图
本书关键字分析思维导图
mold
mold
读者
flow
帮助
模具
介绍Biblioteka 分析flow分析实例
进行
实例
技巧
应用
通过
书籍
讲解
提高
内容摘要
内容摘要
《Moldflow模流分析实例教程》是一本旨在介绍Moldflow模流分析工具在实际应用中的图书。 Moldflow是一款广泛用于塑料模具行业的仿真分析软件，通过模拟塑料熔体在模具中的流动、填充和冷却过程，帮助模具设计师优化模具设计和生产过程，从而提高生产效率、降低成本和减少废品率。本书的目的是通过实例讲解Moldflow模流分析的应用和重要性。作者详细介绍了Moldflow模流分析的基本方法，包括设置流程、建立模型、运行分析和查看结果等。通过具体实例的讲解，本书将帮助读者更好地理解Moldflow模流分析在实际工作中的应用和技巧。 Moldflow模流分析基础：本书首先介绍了Moldflow模流分析的基本概念、原理和应用范围，让读者对模流分析有一个基本的认识。
精彩摘录
精彩摘录
本书的主题是《Moldflow模流分析实例教程》这本书中的精彩摘录及分析。Moldflow是一款广泛用于塑料模具流道分析的工具，通过对其模流分析实例的介绍，可以帮助读者更好地理解其在实际工作中的应用。
在《Moldflow模流分析实例教程》这本书中，有很多精彩的摘录，下面是一段具有代表性的摘录：“在注塑成型过程中，熔体进入模具型腔时会产生流动，由于流动的不均匀，容易出现充填不足或溢料过多的情况。此时，我们可以利用Moldflow进行模流分析，预测熔体的填充行为，从而优化模具设计方案。”这段摘录指出了Moldflow在塑料模具设计中的重要作用。

MoldFlow使用经验教材教学课件

冷却效果评估
介绍如何评估冷却系统的冷却效果，如通过冷却时间、温度均匀性等指标进行评估。
成型工艺优化
注射速度与压力
阐述注射速度和压力对成型工艺的影响，如对填充效果、产品收缩率等的影响。
成型参数优化
介绍如何通过调整注射速度、压力、模具温度等参数优化成型工艺，提高产品质量和生产效率。
模具温度控制
流道设计
阐述流道设计的要点，如流道截面形状、流道长度、流道宽度等，以及如何通过流道设计平衡压力和减小温差。
冷却系统设计
01
02
03
冷却系统的重要性
强调冷却系统在注塑成型过程中的重要性，如减小成型周期、提高产品质量等。
冷却水路设计
讲解冷却水路的基本类型，如直通式、环绕式、多通道式等，以及各自适用的场景。
Moldflow使用经验教材教学课件
目录
• Moldflow软件介绍 • Moldflow基础操作教程 • Moldflow进阶操作教程 • Moldflow实战案例分析 • Moldflow常见问题与解决方案 • Moldflow软件更新与未来发展
01
Moldflow软件介绍
软件特点与优势
详细描述
网格划分失败的原因可能包括模型导入错误、网格类型选择不当、网格参数设置不合理等。解决此问题的方法包括检查模型文件是否正确、选择合适的网格类型、调整网格参数等。
材料参数设置问题
总结词
材料参数是影响Moldflow模拟结果的重要因素，如果参数设置不准确或不完整，将导致模拟结果失真。
详细描述
热交换结构设计
介绍热交换结构在模具设计中的应用，如水路、气道等，以提高模具的冷却效果和减小成型周期。

Moldflow2010 保压优化培训教材

Moldflow2010 保压优化培训教材简介目的学习如何设定优化保压曲线于所有类型的网格原因体积收缩的变化为主要影响翘曲的因素保压优化的概要充填与冷却优化设定一固定常数的保压曲线得到随流动行程渐减少的曲线在整个周期中，减少施加压力的时间以得到较均匀的收缩体积收缩体积收缩的大小将会由成品的尺寸与所选择材料的类型来决定较大的成品将会得到大于可接受范外的收缩结果体积收缩收缩大小使成品符合线性尺寸的收缩允许的范围符合成品翘曲可接受的范围之内目的获得较小也较均匀的收缩定义保压压力由充填速度转换成压力的接换点之后为保压压力(V/P switch-over)保压时间在保压切换点之后才属于保压时间Pressure PackingFillingTime定义保持压力选用可变的保压压力参数同时会重新定义一有别于保压压力的压力参数通常设定较小的数值MoldflowPackingPackingPressur e Machine Holding保持时间设定保持压力的时间制程设定精灵在保压与保持的参数设定上并无太大的差异FillingTime定义冷却时间在保压移除之后成品持续维持在模具内的时间又称为定型时间设定页面如果分析流程只有流动过程如果分析流程包含流动与冷却过程成品冷却过程的时间需要包含充填、保压与冷却保压曲线固定压力固定压力中含有1或2 个阶段两个阶段就类似多段式保压曲线当成型机没有能力达到多段式保压控制时才会采用固定保压如果成形品有较大的厚度变化，采用曲线式的保压可得到较好的质量压力曲线整个周期为一个连续变化的压力流程Constant Pressure TimeDecay Time保压控制充填压力百分比对时间的控制预设是采用项控制当不确定正确的成型压力会选择此方式不会有锁模吨数不足的问题保压压力对时间的控制当知道保压压力时可选用此方式液压压力对时间的控制增加比率* 液压压力= 保压压力不常使用此方式成形机最大压力百分比对时间的控制通常不会选择控制方式，除非当使用的射出成型机是这种控制系统，才必须选择此方式做分析验的比较保压分析设定保压曲线保压压力保压时间冷却时间射出成型机液压响应时间保压曲线会受到机台响应时间的影响预设是0.01 秒较一般机台响应时间快如果机台响应时间增加直接去改变压力曲线的响应时间Pack Profile0 80%10 80%采用保压曲线利用曲线来控制保压可使体积收缩更为均匀压力将会决定塑料冷却时的体积收缩越大的压力收缩越小成型品过程将一直有压力差利用曲线来控制将可减少保压的时间可使靠近浇口附近的压力减少增加浇口附近的体积收缩使其更接近流动末端的收缩情况减少“过保压”的情况采用保压曲线采用渐减的曲线当考虑到机台能力当成品壁厚变化不大较厚的壁厚需要较高的的压力才能达到如同薄件般的体积收缩大小当翘曲会比较严重的时候PressureTime成品流动优化Optimize Flow成型品流动优化准备模型选择材料决定浇口位置最佳制程参数重新解决充填问题OptimizeFillBalance/SizeRunnersCoolinganalysis?NY流道尺寸与流动平衡浇口尺寸流道尺寸与设置需平衡Optimize Cooling成型品冷却优化Optimize Packing ProfileEnd保压曲线优化Optimize Packing Profile决定保压压力考虑锁模力Determine Initial pack pressureMax so 80% of machine clamp needed Determine initial pack timeGate must freezeBase on previous Fill or Cooling analysis Run first packing analysis Review first packing analysis results Volumetric Shrinkage, Pressure XY plot, Frozen Layer Fraction in gate areaCreate initial packing profile Pressure decays during packing to makeshrinkage more uniformRun second packing analysis Review results with initial packing profile Volumetric shrinkage, Pressure XY plot, Frozen layer fraction in gate areaVolumetricShrinkageAcceptable?YEnd决定保压时间浇口必须要凝固执行初步分析检视结果定义成型参数所需要曲线执行分析检视结果或是反复再分析Run Packing AnalysisRevise Packing ProfileN决定最初保压压力射出压力的80%为预设的保压压力通常保压压力为射出压力的20%到100%之间确认没有超出锁模力上限以机台锁模力极限的80%作为保压压力的最大上限设定任何保压压力时，务必不能超出锁模力的上限单位转换=100 metric, 2000 English units决定最初保压压力采用较长的保压时间来确保浇口部分可达固化评估保压时间藉由冷却分析充填、保压与冷却的时间扣除保压切换的时间Injection + Packing + Cooling minus V/P switchover from fill analysis藉由充填分析以固化时间分析来评估(midplane 和Dual Domain)初步分析若浇口在保压时间内并无达到固化的程度增加保压时间并且重新再进行分析当冷却时间结果需要保压分析时，可能考虑以3D来求解执行与检视初次的保压分析疑问咨询体积收缩是否太高或太低?如果流动末端收缩太大保压压力需要增加检视结果Dual Domain或是midplane顶出时的体积收缩特定轨迹上的体积收缩结果压力XY图保持压力凝固层凝固程度如果体积收缩分的分布太广则该如何?如果收缩分布太广，则需要将连续保压优化浇口固化与否?3D体积收缩压力XY图温度Dual Domain/MP - 网格体积收缩顶出阶段体积收缩变化必须等于或小于2%Nominal wall of part选择轨迹上的结果显示成品上特定位置的收缩变化观察形式可改成对时间的变化3D网格–体积收缩网格顶出阶段单一数值分布的结果(最后阶段)数值范围来表示(数值可改成较大的比率)观测点的XY图显示厚度方向上的变化所有类型的网格– XY压力曲线图压力曲线图节点N2351位于竖浇道的顶部显示所设定的压力曲线节点N2809在充填末端其他的节点介于浇口与充填末端之间个点的曲线应该在最高点是非常接近的Dual Domain/MP - 网格保持压力保压切换点之后最大的压力需要维持均匀的结果无法完全达到均匀的压力分布Dual Domain/MP –决定浇口固化与否固化层固化程度数值为1.0的时候表示整体截面已固化关掉nodal averaging观察方式为随间做变化决定合适的时间间隔浇口刚好达固化的时间3D网格–决定浇口固化网格温度结果单一数值分布于玻璃转换温度阶段当成品与浇口分开表示浇口已固化Beam Gate Tet Gate建立初步保压曲线压力减低的时间点可藉由充填末端的压力纪录来决定而压力减低结束的时间点可由浇口固化时间来判断Pres.ConstantPressure timeTransitionpointPressure at zeroDecayTimeTime评估固定压力的时间检查至充填末端的压力曲线最大压力的时候压力达0的时候在过程中找出这些时间点定义为转换点扣掉保压切换点大约0.1秒(2.5+ 7.4) / 2 = 5.05.0 – 2.0 = 3.0评估渐减时间决定浇口固化的时间Dual Domain/MP –以固化层固化程度来判断3D –以玻璃转化点的温度来判断纪录浇口附近固化的时间9.2秒扣掉转换点大约0.1秒9.2 – 5.0 = 4.2决定保压压力藉由充填压力的百分比得到初步的保压分析结果检视分析结果档来决定正式分析中的保压压力逐次大约提高保压压力1 MPa100 psiPacking phase:|-------------------------------------------------------------|| Time |Packing| Pressure| Clamp force|Status|| (s)| (%) |(MPa)| (tonne)|||-------------------------------------------------------------||2.03 | 0.36 |52.36 |8.49 |P||2.50 | 4.31 |52.36 |17.30 |P||3.00 | 8.48 |52.36 |17.29 |P|纪录曲线结果时间历程[Sec] 压力[MPa] 说明0.2 2.8 4.252.052.0在0.2秒之后，保压切换至此压力，同时也是机台开始执行保压阶段的时间在2.8秒的之前，压力一直维持固定此阶段为压力渐减的时间依照这修正过后的曲线执行保压分析Dual Domain/MP - 检视结果Decayed Pressure Profile 初步保压曲线与体积收缩稍微变得更均匀靠近交口收缩处收缩变得较大收缩需要在变得更均匀Constant Pressure Profile3D网格- 结果检视网格收缩稍微变得更均匀成型品收缩较大的部分变得较多一些固定保压压力一段渐减式保压曲线检视初步压力曲线结果压力Pressure较为平坦处压力曲线以更为接近但还未达优化Flat Profile Profile 1持续改善压力曲线当浇口区域已固化则停止保压利用轨迹线结果可决定停止时间检查压力曲线利用轨迹线结果来决定切换时间点维持固定压力直到浇口固化持续改善压力曲线检视压力曲线是必要的流程防止熔胶回流(浇口收缩提高)观察至达到允许的收缩为止可使用的方法压力XY图体积收缩轨迹线收缩结果观测点收缩结果Dual Domain - 检视结果比较体积收缩结果除了浇口附近以外，体积收缩显得更为均匀个点压力曲线亦更为接近修正压力曲线是必要的流程A B A= Flat profileB= Prof 33D –结果比较采用了两段渐减的压力曲线时，收缩显得更为均匀浇口附近仍有较大的体积收缩固定压力两段递减的压力保压曲线细微的变化藉由改变的施压时间来校正末端范围内的压力•施压时间短，体积收缩增加•施压时间长，体积收缩减少藉由改变压力减少的程度来校正浇口附近的压力•压力减少较快，体积收缩增加•压力减少较慢，体积收缩减少藉由不同阶段的压力变化来校正流动过程中的压力•起初压力减少较快，体积收缩增加•起初压力减少较慢，体积收缩减少练习Practice选择成品Dual Domain – Snap cover3D – Snap Cover3QUESTIONS?。

MOLDFLOW详细操作手册

VS
4. 在必要情况下，采用多级注射工艺来改善填充效果。
05
Moldflow案例分析
案例一：手机壳模具设计优化
总结词
通过Moldflow对手机壳模具进行模拟分析，优化模具设计，提高生产效率和产品质量。
1. 导入3D模型
将手机壳的3D模型导入Moldflow软件中，并进行适当的单位和网格划分设置。
冷却介质
根据模具结构和生产条件，选择合适的冷却介质，如水、油等，以提高冷却效果和减小冷却时间。
模具热平衡分析
温度场分布
通过热平衡分析，了解模具温度场分布情况，为优化模具设计和减小热误差提供依据。
热传导与对流
分析模具材料、冷却介质和塑料之间的热传导与对流情况，以提高冷却效果和减小成型周期。
热膨胀与收缩
多模腔模拟
模腔耦合分析
通过多模腔模拟，分析各模腔之间的耦合效应，以优化模具设计和减小成型误差。
充型平衡
通过多模腔模拟，分析各模腔的充型情况，以实现各模腔的充型平衡和减小缺陷。
冷却平衡
通过多模腔模拟，分析各模腔的冷却情况，以实现各模腔的冷却平衡和减小成型周期。
04
Moldflow常见问题与解决方案
浇注材料等。
03
4. 设计调整
根据模拟分析结果，对模具设计方案进行调整，如优化浇注系统、改进模具结构等。
05
04
3. 模拟分析
对模具进行充填、流动、保压和冷却等模拟分析，观察分析结果，评估模具设计方案的有效性和可行性。
06
5. 验证调整效果
通过再次模拟分析验证调整后的模具设计方案效果，确保方案的有效性和可行性得到提高。
4. 尝试增加模拟迭代次数或采用更高级的求解算法以提高模拟精度。

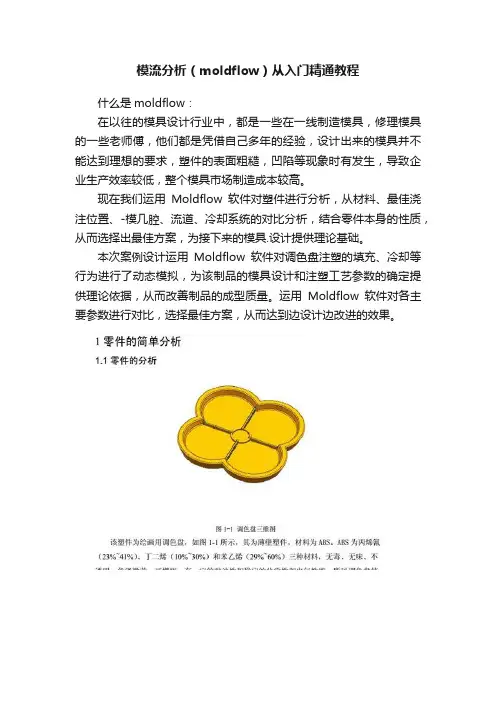

模流分析（moldflow）从入门精通教程
