热镀锌扁钢接地规范
防雷及接地安装技术交底
防雷及接地安装技术交底1、镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时采用热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
2、接地体作业条件：按设计位置清理好场地、底板筋与柱筋连接处已绑扎完。
3、接地干线作业条件：支架安装完毕、保护管已预埋、土建抹灰完毕。
4、支架安装作业条件：各种支架已运到现场、结构工程已经完成、室外必须有脚手架。
5、防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件。
利用主筋作引下线时，钢筋绑扎完毕.6、避雷带与均压环安装作业条件:土建圈梁钢筋正在绑扎时，配合作此项工作。
7、避雷网安装作业条件：接地体与引下线必须做完、支架安装完毕、具备调直场地和垂直运输条件。
8、避雷针安装作业条件：接地体及引下线必须做完、需要脚手架处，脚手架搭设完毕。
9、土建结构工程已完,并随结构施工做完预埋件.10、当接地装置必须埋设在距建筑物出入口或入行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层,其宽度应超过接地装置2m。
11、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后，刷沥青做防腐处理。
12、采用搭接焊时，其焊接长度如下：(1）镀锌扁钢不小于其宽度的2倍，三面施焊。
（敷设前扁钢需调直，煨弯不得过死,直线段上不应有明显弯曲，并应立放。
（2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊。
敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放.（3)镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）.（4）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
（5）镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形)与钢管(或角钢）焊接。
（6）当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护.13、采用化学方法降低土壤电阻率时，所用材料应符合下列要求:（1) 对金属腐蚀性弱；(2）水溶性成分含量低.（3）所有金属部件应镀锌.操作时,注意保护镀锌层。
1、变电站设备接地工艺标准
工艺名称
工艺标准
1．水平接地体宜采用热镀锌扁钢， 垂直 接地体宜采用热镀锌角钢。2．接地体顶面埋深应符合设计规定， 当 设计无规定时，不应小于0.6m。3．垂直接地体间的间距不宜小于其长度 的2倍，水平接地体的间距不宜小于5m。4．接地体的连接应采用焊接 （钢材采用 电焊，铜排采用热熔焊） ，焊接必须牢固、 无虚焊。钢接地体的搭接应使用搭接焊， 搭接长度和焊接方式应该符合以下规 定：
7．导体的全长度或区间段及每个连接部 位附近的表面，应涂以15～100mm宽度相等的绿色或黄色相间的条纹标识，当 使用胶带时，应使用双色胶带，中性线 宜涂淡蓝色标识。
8．在接地线引向建筑物的入口处和在检 修用临时接地点处，均应刷白色底漆并标以黑色标识，其代号为“〨”，同一接 地体不应出现两种不同的标识。
1．用于地面以上的镀锌扁钢应进行必要的校直。2．扁钢弯曲时，应采用机械冷弯，避免热弯损坏锌层。3．焊接位置及锌层破损处应防腐。
4．接地引线颜色标识应符合规范。
独立避雷针的引下线安装
构架避雷 针的引下 线安装
1．构架避雷针除与主接地网相连外， 尚 应与单独设置的集中接地装置相连。2．接地引下线采用扁钢时， 应经热镀锌 防腐。
屋外接地 装置安装
1）扁钢－扁钢：搭接长度扁钢为其 宽度的2倍（且至少3个棱边焊接）。
2）圆钢－圆钢：搭接长度为圆钢直 径的6倍（接触部位两边焊接） 。
3）扁钢－圆钢：搭接长度为圆钢直 径的6倍（接触部位两边焊接） 。4）在“十”字搭接处，应采取弥补搭接 面不足的措施以满足上述要求。5．焊接结束后， 首先应去处焊接部位残 留的焊药、 表面除锈后作防腐处理。 ）镀 锌钢材在锌层破坏处也应进行防腐处 理。钢材的切断面必须进行防腐处理。6．接地网的某一区域施工结束后， 应及 时进行回填土工作。
保护接地规范标准
保护接地标准细则一、保护接地概念：电气设备的金属外壳在绝缘损坏时有可能带电。
漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。
二、保护接地要求：电压在36V 以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。
接地网上任一保护接地点的接地电阻不得超过2Q。
三、保护接地标准：1、主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1 个接地网。
主接地极应在主、副水仓中各埋设1块。
主接地极应用耐腐蚀的钢板制成，其面积不得小于就、厚度不小于5mm。
在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Q。
（2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断22面不小于100mm的镀锌铁线或厚度不小于4mm断面不小于100mm的镀锌扁钢。
2、局部接地：在下列地点应装设局部接地极：（1 ）、每个采区变电所（包括移动变电站和移动变压器）。
（2）、每个装有电气设备的硐室和单独装设的高压电气设备。
（3）、每个低压配电点或装有 3 台以上电气设备的地点。
（4 ）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
（5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。
埋设在其它地点的局部接地极，可采用镀锌铁管。
铁管直径不得小于35mm长度不得小于1.5m。
管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15o），并必须埋设于潮湿的地方。
如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。
22、防雷及接地安装工艺标准(322-1998)
图3-84
1椊拥靥澹?椬匀坏仄海?椊拥乜ㄗ雍附哟?
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。应及时请质检部门进行隐检，同时做好隐检记录。
3.4.2 利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查，并应及时请质检部门进行隐检，同时做好隐检记录。
3.5 接地干线的安装应符合以下规定：
3.5.5 接地干线敷设应平直，水平度与垂直度允许偏差2/1000，但全长不得超过10 mm。
3.5.6 转角处接地干线弯曲中径不得小于扁钢厚度的2倍。
3.5.7 接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。
3.6 接地干线安装：
图3-82 图3-83
3.3.4 接地体间的扇钢敷设：
扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3-84所示。
3.6.2.2 支持件固定：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。

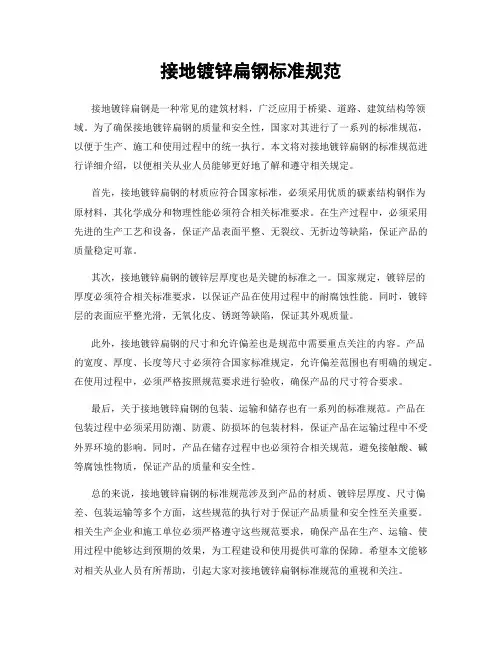

接地镀锌扁钢标准规范
接地镀锌扁钢标准规范接地镀锌扁钢是一种常见的建筑材料，广泛应用于桥梁、道路、建筑结构等领域。
为了确保接地镀锌扁钢的质量和安全性，国家对其进行了一系列的标准规范，以便于生产、施工和使用过程中的统一执行。
本文将对接地镀锌扁钢的标准规范进行详细介绍，以便相关从业人员能够更好地了解和遵守相关规定。
首先，接地镀锌扁钢的材质应符合国家标准，必须采用优质的碳素结构钢作为原材料，其化学成分和物理性能必须符合相关标准要求。
在生产过程中，必须采用先进的生产工艺和设备，保证产品表面平整、无裂纹、无折边等缺陷，保证产品的质量稳定可靠。
其次，接地镀锌扁钢的镀锌层厚度也是关键的标准之一。
国家规定，镀锌层的厚度必须符合相关标准要求，以保证产品在使用过程中的耐腐蚀性能。
同时，镀锌层的表面应平整光滑，无氧化皮、锈斑等缺陷，保证其外观质量。
此外，接地镀锌扁钢的尺寸和允许偏差也是规范中需要重点关注的内容。
产品的宽度、厚度、长度等尺寸必须符合国家标准规定，允许偏差范围也有明确的规定。
在使用过程中，必须严格按照规范要求进行验收，确保产品的尺寸符合要求。
最后，关于接地镀锌扁钢的包装、运输和储存也有一系列的标准规范。
产品在包装过程中必须采用防潮、防震、防损坏的包装材料，保证产品在运输过程中不受外界环境的影响。
同时，产品在储存过程中也必须符合相关规范，避免接触酸、碱等腐蚀性物质，保证产品的质量和安全性。
总的来说，接地镀锌扁钢的标准规范涉及到产品的材质、镀锌层厚度、尺寸偏差、包装运输等多个方面，这些规范的执行对于保证产品质量和安全性至关重要。
相关生产企业和施工单位必须严格遵守这些规范要求，确保产品在生产、运输、使用过程中能够达到预期的效果，为工程建设和使用提供可靠的保障。
希望本文能够对相关从业人员有所帮助，引起大家对接地镀锌扁钢标准规范的重视和关注。
镀锌扁钢接地施工工艺指南
镀锌扁钢接地施工工艺指南2012-12-18发布2012-12-18实施浙江华业电力工程股份有限公司发布前 言本标准根据有关国家标准，结合本公司实际施工经验进行修订。
本标准与HYDB 109348－2005《镀锌扁钢接地施工工艺指南》相比，主要差异如下： ——对规范性引用文件的引导语进行修改；——对规范性引用文件进行修改；——将标准号修改为Q/HYDB 104304－2012；本标准修订人：王迪峰。
本标准审核人：徐志平、徐勇、徐浩。
本标准批准人：沈银根。
本标准所代替标准的历次版本发布情况为：HYDB 109348－2005《镀锌扁钢接地施工工艺指南》。
镀锌扁钢接地施工工艺指南1 范围本工艺指南适用于接地体为镀锌扁钢的接地工程。
2 规范性引用文件下列文件对于本文件的应用必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50169-2006 电气装置安装工程 接地装置施工及验收规范DL/T 5161.6-2002 电气装置安装工程质量检验及评定规程第六部分：接地装置施工质量检验3 人员及机工具配备3.1 人员配备电气安装工 焊工 普工3.2 施工用机工具砂轮切割机 交流焊机 50米卷尺 漆刷 10磅榔头4 作业条件4.1 接地材料到货齐全并通过质量验收合格。
4.2 接地加工件制作完成。
4.3 主接地网施工区土建开挖、回填工作已完成，主网施工后，严禁挖土机、推土机工作。
5 工艺流程见图1。
图1 工艺流程图6 工艺描述 6.1 准备工作包括人、材、机等，具体参见前第3、4条内容。
6.2 主接地网施工 6.2.1 接地装置的一般规定接地体的材料与截面选择应符合设计要求， 当设计无规定时应符合GB 50169-2006第3.2.6条中的规定； 接地体的顶面埋设深度应符合设计规定，当无规定时，不宜小于0.6米；接地施工宜配合土建工作进度随时进行，以便减少挖土工作量。
2-屋面防雷接地技术交底(含安全)
4、建筑边沿施工，必须先确认安全防护到位、安全可靠后才能进入。要特别注意单层板、挑头板、固定不到位的板以及立面防护高度、措施不到位的栏杆。在斜屋面边缘行走，也必须栓安全绳，人走到哪里安全绳就移动到那里。
5、高空作业，施工机具、材料、建筑垃圾等必须做防坠落措施：工具应采用专门的挂绳或工具袋进行绑牢。焊机等中大型机械应放置于安全、可靠、稳固、开敞的地方。
2)引下线:利用全部框架柱或剪力墙内钢筋作为防雷引下线,除柱内引出段钢筋与接闪带焊接外,其他作为引下线的柱内钢筋均绑扎或丝扣联接或焊接。在室外距地0.5m处安装若干接地连接板,供测量、接人工接地体和作等电位连接用。
3.内部防雷
1)将建筑物内钢构架和钢筋混凝土内的钢筋相互连接(实际上已由土建连接)。
2)进出建筑物的金属管线、竖直敷设的金属管道和金属物的顶端和底端与结构钢筋可靠连接。
防雷接地安全技术交底
编号
工程名称
XX
交底日期
XX
交底单位
XX
分项工程名称
防雷接地
交底提要
防雷接地引下线、屋面及门厅接闪器、屋面及门厅支架做法
交底内容：防雷接地下引下线、屋面及门厅接闪器、屋面及门厅支架做法
一、材料要求：
1.1、φ10、25x4热镀锌扁钢、防雷卡子
1.2、电焊条、沥青漆、防腐漆、银粉漆等。
6、屋面施工作业，务必注意防坠落，施工作业人员必须在2人及以上，（屋面防雷施工作业）边沿作业，班组长或负责人必须监护旁站。
7、屋面施工中遇到影响施工的防护设施时，未经同意、确认下不得私自拆卸防护设施。
8、雷季、雨天、屋面潮湿时，严禁作业。
9、机械、设备的电源搭接与拆除，必须满足规范要求，必须由专业电工持证操作，非专业人员禁止操作。
通号(2016)9301-07-焊接、接地连接示意图
桥隧型接地端子
桥隧型接地端子
L形钢筋
L形钢筋
图11.接地端子和热镀锌扁钢栓接示意图。
焊缝长度
螺栓
焊缝长度 面
螺母
弹簧垫圈 平垫圈 热镀锌扁钢 M16接地孔
图6.以桥梁地段为例,通信信号槽底部的接地端子和贯通地线连接示意图如下。
螺栓 电缆槽 A节点 桥梁接地钢筋 电缆槽防水层 说明： 1.本图接地连接零件的规格、技术要求详见"通号（2016）9301-06"。 接地端子 L形连接件 贯通地线 螺母 弹簧垫圈 平垫圈 电缆槽保护层 桥隧型接地端子
设计
图号 通号（2016）9301-07
铁 路 综合接地系统
A节点放大图
复核 通用接地材料连接工艺示意图 比例 日期 2016.10
图4.接地钢筋和热镀锌扁钢焊接时，搭接长度不小于100mm，双面施焊。
焊接 注：当贯通地线截面为35mm²，贯通地线的接续和贯通地线与分支引接线连接时，L=30mm~35mm； 当贯通地线截面为70mm²，贯通地线的接续和贯通地线与分支引接线连接时，L=45mm~50mm；
焊接
图9.接地端子和不锈钢连接线栓接示意图。
图1.接地钢筋双边焊接，搭接长度不小于55mm,焊缝厚度不小于4mm。 图2.接地钢筋单边焊接，搭接长度不小于100mm,焊缝厚度不小于4mm。
图7.贯通地线接续示意图。
贯通地线
图8.贯通地线和分支引接线连接示意图。
贯通地线 L
焊接
焊接 L
C形压接件 C形压接件 分支引接线
图3.热镀锌扁钢焊接时，搭接长度不小于100mm，三面施焊。
螺栓
图10.接地端子与分支引接线栓接示意图
螺栓 分支引接线 L形连接件
SGT-接地说明及大样图
通信机房防雷接地 设备及走线布置规范
通信机房防雷接地、设备及走线布置规范整理Part I 防雷接地1.接地体上端距地面宜不小于0.7m。
垂直接地体宜采用长度不小于2.5m的热镀锌钢材、铜材、铜包钢等接地体。
垂直接地体间距不宜小于5m，具体数量可根据地网大小、地理环境情况确定。
2.接地体采用热镀锌钢材时，其规格应符合下列要求：(1) 钢管的壁厚不应小于3.5mm。
(2) 角钢不应小于50mm×50mm×5mm。
(3) 扁钢不应小于40mm×4mm。
(4) 圆钢直径不应小于10mm。
3.接地体采用铜包钢、镀铜钢棒和镀铜圆钢时，其直径不应小于10mm。
镀铜钢棒和镀铜圆钢的镀层厚度不应小于0.254mm。
4.接地引入线宜采用40mm×4mm或50mm×5mm热镀锌扁钢或截面积不小于95mm2的多股铜线，且长度不宜超过30m。
5.高层通信楼地网与垂直接地汇集线连接的接地引入线，应采用截面积不小于240mm2的多股铜线，并应从地网的两个不同方向引接。
6.接地汇集线可采用截面积不小于90mm2的铜排，高层建筑物的垂直接地汇集线应采用截面积不小于300mm2的铜排。
7.通信局（站）内各类接地线应根据最大故障电流值和材料机械强度确定，宜选用截面积为16 mm2～95 mm2的多股铜线。
8.配电室、电力室、发电机室内部主设备的接地线，应采用截面积不小于16mm2的多股铜线。
9.跨楼层或同层布设距离较远的接地线，应采用截面积不小于70mm2的多股铜线。
10.各层接地汇集线与楼层接地排或设备之间相连接的接地线，距离较短时，宜采用截面积不小于16mm2的多股铜线；距离较长时，宜采用不小于35mm2的多股铜线或增加一个楼层接地排，应先将其与设备间用不小于16 mm2的多股铜线连接，再用不小于35mm2的多股铜线与各层楼层接地排进行连接。
11.数据服务器、环境监控系统、数据采集器、小型光传输设备等小型设备的接地线，可采用截面积不小于4mm2多股铜线；接地线较长时应加大其截面积，也可增加一个局部接地排，并应用截面积不小于16mm2的多股铜线连接到接地排上。
热镀锌扁钢接地规范
热镀锌扁钢接地规范篇一：接地扁钢工艺要求接地扁钢安装工艺要求在进行了区间接地扁钢施工时严格执行以下工艺要求：（1）接地扁钢连接应采用搭接焊接，搭接长度不小于扁钢宽度的2 倍，三面施焊，扁钢在焊接前，焊面进行仔细打磨，去掉镀锌层，焊接头表面光滑平整牢固，表面进行防锈处理。
（2）接地扁钢安装在电缆支架的下端，电缆支架备料时留好接地扁钢的安装孔，扁钢与电缆支架的连接应坚固可靠。
（3）在需要穿越区间人防门、隧道上空以及车站风井门时，接地扁钢应断开，接线端应使用铜质接线鼻，与扁钢通过铜质螺栓进行压接，压接面应进行热搪锡处理。
（4）接地扁钢应与车站综合接地体连接良好，接地扁钢与车站综合接地体接地铜排间采用1 根截面积35mm2的铜线进行连接，铜线与综合接地铜排以及铜线与接地扁钢的连接采用铜质接线鼻，通过铜质螺栓压接，压接面应热搪锡处理。
（5）在接地扁钢上使用的所有螺栓、垫圈、螺母等均应进行热镀锌处理。
（6）为保证接地扁钢接地效能，需在接地扁钢上进行钻孔作业时，满足以下要求：?应沿接地扁钢中心线进行钻孔作业；? 相邻孔间距不小于100mm；? 在接地扁钢上钻孔的孔径（直径）应不大于10.5mm。
篇二：站场明敷接地扁钢安装技术要求附件1：站场明敷接地扁钢安装技术要求1. 适用范围明敷接地扁钢是指敷设在地面以上、无外保护且与站内防雷防静电接地网或独立接地极相连接的接地扁钢，用于站内单体设备、工艺管道或建筑物的防雷防静电接地设施，不包括埋地或嵌入建筑物内部的接地扁钢。
本技术要求适用于陕京管道各类站场室外、压缩机厂房内明敷接地扁钢的安装。
2. 明敷接地扁钢及其附件通用要求2.1明敷接地扁钢材质和规格要求。
站内明敷接地扁钢应采用热镀锌扁钢，扁钢规格宽为400mm,厚4mm。
2.2 明敷接地扁钢附件材质和规格要求。
用于明敷接地扁钢断接卡的螺栓、螺母、垫片和防松弹垫材质应采用304不锈钢，螺栓规格为M10*30，螺母规格为M10。
变电站设备接地工艺标准
变电站设备接地工艺标准12020年5月29日12020年5月29日变电站设备接地工艺标准项目编号 工艺名称工艺标准施工工艺要点 图片示例1屋外接地装置安装1．水平接地体宜采用热镀锌扁钢,垂直接地体宜采用热镀锌角钢。
2．接地体顶面埋深应符合设计规定,当设计无规定时,不应小于0.6m 。
3．垂直接地体间的间距不宜小于其长度的2倍,水平接地体的间距不宜小于5m 。
4．接地体的连接应采用焊接(钢材采用电焊,铜排采用热熔焊),焊接必须牢固、无虚焊。
钢接地体的搭接应使用搭接焊,搭接长度和焊接方式应该符合以下规定:1)扁钢－扁钢:搭接长度扁钢为其宽度的2倍(且至少3个棱边焊接)。
2)圆钢－圆钢:搭接长度为圆钢直径的6倍(接触部位两边焊接)。
3)扁钢－圆钢:搭接长度为圆钢直径的6倍(接触部位两边焊接)。
4)在”十”字搭接处,应采取弥补搭接面不足的措施以满足上述要求。
5．焊接结束后,首先应去处焊接部位残留的焊药、表面除锈后作防腐处理。
)镀锌钢材在锌层破坏处也应进行防腐处理。
钢材的切断面必须进行防腐处理。
6．接地网的某一区域施工结束后,应及时进行回填土工作。
1．根据设计图纸对主接地网敷设位置、网格大小进行放线,接地沟开挖深度以设计或规范要求的较高标准为准,且留有一定的余度。
如无特殊要求,变电站接地材料一般如下:110kV 变电站水平接地体采用-60×6镀锌扁钢,220kV 变电站水平接地体采用-80×8镀锌扁钢,垂直接地体采用2.5米长L50×50×5镀锌角钢,接地引下线采用-60×6镀锌扁钢 2．扁钢弯曲时,应采用机械冷弯,避免热弯损坏锌层。
3．焊接位置(焊缝100mm 范围内)及锌层破损处应防腐。
4．在接地沟回填土前必须经过监理人员的验收,合格后方可进行回填工作。
同时做记录工作完成情况的记录和隐蔽工程的记录签证。
回填土内不得夹有石块和建筑垃圾,外取的土壤不得有较强的腐蚀性,回填土应分层夯实。
接地扁铁搭接规范
接地扁铁搭接规范
接地扁铁搭接规范是：镀锌扁钢不小于其宽度的2倍，不少于三面施焊。
（当扁钢宽度不同时，搭接长度以宽的为准）。
敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
镀锌圆钢焊接长度为不小于其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。
镀锌圆钢与镀锌扁钢连接时，其长度为不小于圆钢直径的6倍，必要时采用辅助圆钢或扁钢弯成直角焊接。
镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接，与钢管焊接时，在钢管上的包绕焊接长度不小于扁钢宽度的2倍。
防雷接地工程施工规范标准
一、概述防雷接地工程是保障建筑物、设备和人身安全的重要措施。
为确保工程质量，提高防雷接地系统的可靠性，特制定本规范标准。
二、施工准备1. 材料要求（1）镀锌钢材：扁钢、角钢、圆钢、钢管等，根据设计要求选择冷镀锌或热镀锌材料。
（2）镀锌辅料：铅丝（镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
（3）其他材料：电焊条、氧气、乙炔、沥青漆、混凝土支架、预埋件、小线、水泥、砂子、塑料管、红油漆、白油漆、防腐漆、银粉、黑色油漆等。
2. 主要机具常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
3. 作业条件（1）接地体作业条件：按设计位置清理好场地，底板钢筋与柱筋连接处已绑扎完。
（2）接地干线作业条件：支架安装完毕，保护管已预埋，土建抹灰完毕。
（3）支架安装作业条件：各种支架已运到现场，结构工程已经完成，室外必须有脚手架或爬梯。
（4）防雷引下线暗敷作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。
（5）防雷引下线明敷设作业条件：支架安装完毕，建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。
三、施工工艺1. 接地体施工（1）根据设计图纸，确定接地体位置，挖坑，坑底宽度不小于接地体直径的3倍，深度不小于0.6米。
（2）将接地体放入坑内，确保接地体与地面垂直，用土回填，分层夯实。
（3）接地体与基础钢筋焊接，焊接长度不小于10倍接地体直径。
2. 接地干线施工（1）根据设计图纸，确定接地干线走向，埋设保护管，保护管应与接地体连接。
（2）将接地干线与接地体、基础钢筋焊接，焊接长度不小于10倍接地体直径。
3. 支架安装（1）根据设计图纸，确定支架位置，安装支架。
（2）将接地干线与支架焊接，焊接长度不小于10倍接地体直径。
4. 防雷引下线施工（1）根据设计图纸，确定防雷引下线走向，暗敷或明敷。
专用接地避雷镀锌扁钢规格型号
专用接地避雷镀锌扁钢规格型号专用接地避雷镀锌扁钢是一种常用的建筑材料，用于建筑物的接地和防雷装置上。
下面将介绍一些常见的规格型号及其特点。
1. 规格型号：30*4mm该规格的专用接地避雷镀锌扁钢适用于一些小型建筑物的接地和防雷装置。
由于其较小的尺寸，安装方便，适用于有限的空间。
30*4mm的扁钢具有较高的强度和韧性，能够承受一定的压力和拉力。
经过镀锌处理，具有良好的防腐性能，在户外环境下使用寿命较长。
2. 规格型号：40*5mm40*5mm的专用接地避雷镀锌扁钢适用于中型建筑物的接地和防雷装置。
其尺寸较大，能够承受较大的荷载，具有较高的强度和稳定性。
40*5mm的扁钢经过镀锌处理，具有良好的耐候性和抗腐蚀性，适合在多种环境条件下使用。
3. 规格型号：50*6mm50*6mm的专用接地避雷镀锌扁钢适用于大型建筑物的接地和防雷装置。
该规格的扁钢具有更大的尺寸和更高的强度，能够承受更大的荷载和拉力。
经过镀锌处理，50*6mm的扁钢具有更好的耐候性和耐腐蚀性能，能够在恶劣的环境条件下长期使用。
专用接地避雷镀锌扁钢作为建筑物的接地和防雷装置的重要组成部分，具有以下几点优势：1. 高强度：专用接地避雷镀锌扁钢采用优质钢材制成，具有较高的强度和韧性，能够承受一定的荷载和拉力，保证建筑物的稳定性和安全性。
2. 耐候性好：经过镀锌处理的扁钢具有良好的耐候性，能够在户外环境下长期使用，不易受到氧化和腐蚀的影响，延长了使用寿命。
3. 安装方便：专用接地避雷镀锌扁钢的尺寸较小，重量较轻，便于搬运和安装。
安装时只需将扁钢埋入地下或固定在建筑物上，即可完成接地和防雷装置的建设。
4. 维护成本低：镀锌处理的扁钢具有较好的耐腐蚀性能，不易受到环境因素的影响，减少了维护和更换的频率和成本。
专用接地避雷镀锌扁钢是一种重要的建筑材料，具有高强度、耐候性好、安装方便和维护成本低等优点。
根据建筑物的规模和需求，选择合适的规格型号的扁钢，能够有效地保护建筑物和人员的安全，防止雷击和电击事故的发生。
为什么引岀建筑物的接地导体不应采用热镀锌钢？
近期项目的图纸审查大量提出对于建筑物基础内引出室外的接地线和接地极应采用不锈钢材料的意见，不少人都在询问原因，也有不少同行存在质疑，下面就几个热点提问简单解析一下原因：•一、防电化学腐蚀的规定早已存在早在GB16895.3-2004中，就存在“542.2.5应注意在接地配置中采用不同材料时的电解腐蚀问题。
”的规定。
《建筑物防雷设计规范》GB 50057-2010中进一步要求：“5.4.5在敷设于土壤中的接地体连接到混凝土基础内起基础接地体作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。
”《民用建筑电气设计标准》GB 51348-2019“12.5.6当自埋入混凝土基础内的接地极引岀接地导体时，埋在土壤内的外接导体不应采用热浸镀锌钢材；”最后，《建筑电气与智能化通用规范》GB 55024-2022汇总以上条文，规定为：“7.2.8.4接地装置采用不同材料时，应考虑电化学腐蚀的影响；”在条文说明中，表达了“为了防止电化学腐蚀，当利用建筑物基础作为接地装置时，埋在土壤内的外接导体应采用铜质材料或不锈钢材料，不应采用热浸锌钢材。
”从上述标准可知，接地装置的电化学腐蚀问题早已是国际和国内公认的一般要求，只是近期由于写入了强规，才被社会和图审所重视而已。
这种电化学腐蚀的原理如下图所示：建筑物外安装了室外独立接地极和接地线后，按相关标准，这部分接地装置必须连接到建筑物等电位联结端子，在建筑本身也利用基础内钢筋做接地极时，就会产生天然电位差从而使阳极产生电化学腐蚀。
•二、热镀锌钢材与埋入混凝土中的钢材不属于一种材料执行本条文时，很多人心里是存在疑问的，为什么同样是钢，在基础混凝土里的和在建筑物外部土壤中埋的，怎么就属于“不同材料”了？其实这是大家的一般认知产生了误解。
在接地装置中，一般按埋在混凝土内的钢材、热镀锌钢、电沉积铜包钢、不锈钢、铜、铅等几个分类考虑，因为这些材料都具有典型的自身电位，需要考虑材料的整体电位表现。
如何制作机房防雷接地网,热镀锌扁铁如何在防雷接地网中应用
机房的防雷和接地是两个概念，防雷是为了避免感应和直接雷电高压对设备的损害，而接地是为了防止积压的电流对设备和人员的危害，接地分两种，一种是强电的，比如漏电保护！一种是弱电的，感应电流，静电等，电源线的地线属于漏电保护类型，外壳接地可以说是漏电保护和静电。
1如何制作机房防雷接地网通信基站、重要设施的接地设置的优劣直接影响被保护对象的安全，通常制作防雷接地体确保防雷效果明显，必须需要满足以下几个条件：1、接地电阻达到电气接地要求，即强电系统10Ω以下，弱电系统4Ω以下，重要设备接地电阻1Ω以下。
2、接地体正常安全使用20年以上。
3、环境偏差条件下，接地电阻偏差＜4Ω。
4、接地装置的经济型及可操作性比较合适。
一般要求防护的对象根据其所在的防雷区域中的位置不同和体积不同，选择的接地体的安装及设置会有一些差别，典型常用的两种方式是垂直接地体和水平接地体，或者将两种方法结合使用。
以下是简单介绍：2联合接地体（大型接地网）制作：均衡接地网方式埋设防雷接地体，接地网可以采用环形埋设方式，即在粘土地质条件下，在边长为３m的正方形四边开挖0.8m深的地沟，在正方形的四角各打入一根长度为2m的φ60mm镀锌管或75×75×5mm镀锌角钢，并将四根桩用40×4mm镀锌扁钢在沟底焊接在一起，再分两根引出地面，并进行接地电阻测量合格后对地沟回填土埋实即可。
若打入四根桩接地电阻不能满足要求，则进一步拉开距离增加打接地桩，土质少的地质条件下还应采用降阻剂等措施使接地电阻达到要求值。
特殊地区可能要采用非金属接地模块来降低接地电阻。
从接地网引出两根接地线，其中一根与铁塔或天线杆塔相连接（焊接），另一根引到机房安装设备处作为设备防雷接地。
（1）防雷接地引线需要用＞30mm镀锌扁钢或横截面积大于35mm2的多股铜芯线；（2）若是扁钢作为设备防雷接地线则在扁钢顶端上预留φ8mm孔；（3）若是多股铜芯线则在顶端装配接线端子（铜鼻子）。
通州接地扁钢安装技术交底
镀锌钢管明配时不允许采用焊接方式连接地线，跨接地线应使用专用接地卡子和不小于4平方的铜芯软电线两头搪锡（双色软导线）进行跨接固定，要求连接紧密不松脱.
五、质量标准1主控项目Fra bibliotek（1）配管的品种、规格、质量，配管的适用场所必须符合设计要求和施工质量验收规范的规定；
（2)明敷设镀锌钢管采用螺纹连接，不得采用套管熔焊连接；
无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。
管路水平和垂直敷设偏差：每两米不得大于3mm，全长不得大于管子内径的1/2（5m以上)。
4。7变形缝处的处理
在变形缝两侧各设置一个接线箱、盒，在中间敷设可绕型金属软管（带补偿弯），用专用锁母连接起来，跨接地线应使用专用接地卡和不小于4平方的铜芯软电线两头搪锡（双色软导线)进行跨接固定,要求连接紧密不松脱（带补偿弯).
5、使用电气设备、电动工具要有可靠的保护接地（接零）措施。打眼时，要戴防护眼镜,工作地点下方不得站人。
6、下班前配电箱拉闸断电、锁好箱门,施工现场清理干净、做到活完场净，做到安全生产、文明施工。接地装置工程应按已批准的设计进行施工;接地材料应采用热浸镀锌处理的钢材;采用搭接焊法，搭接长度及要求应符合规定；焊接处应饱满牢固，无加渣、咬肉、虚焊、裂纹等现象；
2一般项目
（1）钢管无压扁、内壁光滑,镀锌钢导管镀层覆盖完整、表面无锈斑，按批量查验合格证:
（3)明敷设的导管应排列整齐，固定点间距均匀，安装牢固,在终端、转弯中点或柜、台、箱、盘等边缘的距离200～500mm范围内设有管卡，中间直线段卡间的最大距离应符合表1的规定.
六、成品保护
1明配管路及安装电气器具时，应保持墙面、地面、顶板清洁完整。搬运材料和使用脚手架时，不得碰坏其他工种所完工程、墙面等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌扁钢接地规范篇一：接地扁钢工艺要求接地扁钢安装工艺要求在进行了区间接地扁钢施工时严格执行以下工艺要求：（1）接地扁钢连接应采用搭接焊接，搭接长度不小于扁钢宽度的2 倍，三面施焊，扁钢在焊接前，焊面进行仔细打磨，去掉镀锌层，焊接头表面光滑平整牢固，表面进行防锈处理。
（2）接地扁钢安装在电缆支架的下端，电缆支架备料时留好接地扁钢的安装孔，扁钢与电缆支架的连接应坚固可靠。
（3）在需要穿越区间人防门、隧道上空以及车站风井门时，接地扁钢应断开，接线端应使用铜质接线鼻，与扁钢通过铜质螺栓进行压接，压接面应进行热搪锡处理。
（4）接地扁钢应与车站综合接地体连接良好，接地扁钢与车站综合接地体接地铜排间采用1 根截面积35mm2的铜线进行连接，铜线与综合接地铜排以及铜线与接地扁钢的连接采用铜质接线鼻，通过铜质螺栓压接，压接面应热搪锡处理。
（5）在接地扁钢上使用的所有螺栓、垫圈、螺母等均应进行热镀锌处理。
（6）为保证接地扁钢接地效能，需在接地扁钢上进行钻孔作业时，满足以下要求：?应沿接地扁钢中心线进行钻孔作业；? 相邻孔间距不小于100mm；? 在接地扁钢上钻孔的孔径（直径）应不大于10.5mm。
篇二：站场明敷接地扁钢安装技术要求附件1：站场明敷接地扁钢安装技术要求1. 适用范围明敷接地扁钢是指敷设在地面以上、无外保护且与站内防雷防静电接地网或独立接地极相连接的接地扁钢，用于站内单体设备、工艺管道或建筑物的防雷防静电接地设施，不包括埋地或嵌入建筑物内部的接地扁钢。
本技术要求适用于陕京管道各类站场室外、压缩机厂房内明敷接地扁钢的安装。
2. 明敷接地扁钢及其附件通用要求2.1明敷接地扁钢材质和规格要求。
站内明敷接地扁钢应采用热镀锌扁钢，扁钢规格宽为400mm,厚4mm。
2.2 明敷接地扁钢附件材质和规格要求。
用于明敷接地扁钢断接卡的螺栓、螺母、垫片和防松弹垫材质应采用304不锈钢，螺栓规格为M10*30，螺母规格为M10。
2.3 明敷接地扁钢四面涂30mm宽度相等的绿色（色标号为00CC00#）和黄色（色标号为ffff00#）相间的条纹标识（详见图例1）。
图例1 接地扁钢刷漆颜色3. 焊接明敷接地扁钢安装要求3.1明敷接地扁钢与设备本体或基座焊接方式连接的，扁钢在设备或基座上的焊接长度为100mm，采用三面施焊方式焊接（详见图例2、图例3）。
图例2 扁钢与设备焊接示意图图例3 扁钢与设备基座焊接示意图3.2明敷接地扁钢与扁钢之间搭接焊方式连接的，扁钢与扁钢搭接焊接长度为100mm，采用三面施焊方式焊接（详见图例4）。
正视图侧视图图例4 扁钢搭接焊接示意图3.3采用焊接方式连接的，在焊接后应对焊接部位进行打磨，除去焊渣和焊面凸出部分，保持焊面平整。
3.4 采用焊接方式连接的，应对焊面外100mm内采用刷漆方式进行防腐处理。
与设备或底座焊接的，刷漆颜色应与连接的底座或设备颜色保持一致；扁钢与扁钢焊接搭接的，刷漆颜色应与扁钢颜色保持一致。
3.5 与设备或基座焊接连接的明敷接地扁钢应保持水平或垂直安装，保持横平竖直。
垂直安装的扁钢距离设备或基座的距离为100mm（详见图例5）。
图例5 焊接接地扁钢与设备基础相对位置图4. 螺栓连接明敷接地扁钢安装要求4.1设备有两个或两个以上采用明敷接地扁钢作为接地点的，应在明敷接地扁钢入地前设置断接卡。
设备只设有一个采用明敷接地扁钢作为防雷防静电接地点的，在明敷接地扁钢入地前不设置断接卡。
4.2 明敷接地扁钢断接卡采用螺栓连接，扁钢与扁钢搭接长度为100mm，扁钢与扁钢搭接面应平整、除锈，不能刷漆。
两个连接螺栓中心线距离为60mm。
螺栓螺帽端位于与接地网连接端接地扁钢，螺帽与扁钢间安装垫片，螺母端位于与单体设备或基座连接端接地扁钢，螺母与扁钢间安装垫片和防松弹垫。
（详见图例6）。
图例6 扁钢与扁钢搭接断接卡安装示意图4.3 断接卡段扁钢应三面刷漆，刷漆颜色与明敷接地扁钢颜色保持一致。
4.4与设备或设备基座连接扁钢安装高度距离地面大于等于200mm的，断接卡采用竖向垂直方式安装。
其中与接地网或接地极连端扁钢距离地面垂直高度200mm，距离设备基篇三：接地规范配电变压器等电气装置安装在由其供电的建筑物内的配电装置室时，其接地装置应与建筑物基础钢筋等相连。
户外配电变压器等电气装置的接地装置，宜在地下敷设成围绕变压器台的闭合环形。
110kV以下三芯电缆的电缆终端金属护层应直接与变电站接地装置连接。
、按照电气装置的要求，安全接地、保护接地或功能接地的接地装置可以采用共用的或分开的接地装置。
建筑物的低压系统接地点、电气装置外露导电部分的保护接地（含与功能接地、保护接地共用的安全接地）、总等电位联结的接地极等可与建筑物的雷电保护接地共用同一接地装置。
接地装置的接地电阻应符合其中最小值的要求。
本规范用词说明1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。
2）表示严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。
3）表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”；表示有选择，在一定条件下可以这样做的用词，采用“可”。
2 本规范中指明应按其他有关标准、规范执行的，写法为“应符合??的规定”或“应按??执行”。
保护接零（保护接地）protective ground中性点直接接地的低压电力网中，电气设备外壳与保护零线连接称为保护接零（或保护接地）。
2.0.10 集中接地装置concentrated grounding connection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。
2.0.11 大型接地装置large-scale grounding connection110kV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂2的接地装置，或者等效平面面积在5000m以上的接地装置。
2.0.12 安全接地safe grounding电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
2.0.13 接地网grounding grid由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
2.0.14 热剂焊（放热焊接）exothermic welding3.1 一般规定3.1.1 电气装置的下列金属部分，均应接地或接零：1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；2 电气设备的传动装置：3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门：4 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座：5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。
穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；6 电缆桥架、支架和井架；7 装有避雷线的电力线路杆塔；8 装在配电线路杆上的电力设备；9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔；10 承载电气设备的构架和金属外壳；11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分；12 气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体；13 电热设备的金属外壳；14 铠装控制电缆的金属护层；15 互感器的二次绕组。
3.1.2 电气装置的下列金属部分可不接地或不接零：1 在木质、沥青等不良导电地面的干燥房间内，交流额定电压为400V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地；2 在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳；3 安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等；4 安装在已接地金属构架上的设备，如穿墙套管等；5 额定电压为220V及以下的蓄电池室内的金属支架；6 由发电厂、变电所和工业、企业区域内引出的铁路轨道；7 与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
3.3.12 发电厂、变电所电气装置下列部位应专门敷设接地线直接与接地体或接地母线连接：1 发电机机座或外壳、出线柜，中性点柜的金属底座和外壳，封闭母线的外壳；2 高压配电装置的金属外壳；3 110kV及以上钢筋混凝土构件支座上电气设备金属外壳；4 直接接地或经消弧线圈接地的变压器、旋转电机的中性点；5 高压并联电抗器中性点所接消弧线圈、接地电抗器、电阻器等的接地端子；6 GIS接地端子；7 避雷器、避雷针、避雷线等接地端子。
3.3.13 避雷器应用最短的接地线与主接地网连接。
3.3.14 全封闭组合电器的外壳应按制造厂规定接地；法兰片间应采用跨接线连接。
并应保证良好的电气通路。
3.8.3 位于发电厂、变电站或开关站的通信站的接地装置应至少用2根规格不小于40mm×4mm的镀锌扁钢与厂、站的接地网均压相连。
机房内各种电缆的金属外皮、设备的金属外壳和框架、进风道、水管等不带电金属部分、门窗等建筑物金属结构以及保护接地、工作接地等，应以最短距离与环形接地母线连接。
电缆沟道、竖井内的金属支架至少应两点接地，接地点间距离不宜超过30m。
110kV以下三芯电缆的电缆终端金属护层应直接与变电站接地装置连接。
3.9.4 110kV以下三芯电缆的电缆终端金属护层应直接与变电站接地装置连接。
3.10 配电电气装置的接地3.10.1 户外配电变压器等电气装置的接地装置，宜在地下敷设成围绕变压器台的闭合环形。
3.10.2 配电变压器等电气装置安装在由其供电的建筑物内的配电装置室时，其接地装置应与建筑物基础钢筋等相连。
3.10.3 引入配电装置室的每条架空线路安装的避雷器的接地线，应与配电装置室的接地装置连接，但在入地处应敷设集中接地装置。
按照电气装置的要求，安全接地、保护接地或功能接地的接地装置可以采用共用的或分开的接地装置。
建筑物的低压系统接地点、电气装置外露导电部分的保护接地（含与功能接地、保护接地共用的安全接地）、总等电位联结的接地极等可与建筑物的雷电保护接地共用同(转载于: 小龙文档网:热镀锌扁钢接地规范)一接地装置。
接地装置的接地电阻应符合其中最小值的要求。
