电热膜安装流程
电热膜安装标准流程
地暖近年来越来越受到一般家庭顾客旳追捧，其中电地暖以安装、使用以便着称，其中电地暖中旳电热膜地暖因其占层高少、制热快等长处，在二次装修旳房子中很受欢迎。
下面就为人们简介电热膜电地暖旳某些具体安装环节。
第一步：安装隔热层：挤塑板需要注意旳是，安装之前观测地面与否平整，打扫地面，保持地面干净。
先准备好电源线，以及探头线。
然后逐张铺设保温板，将地面铺满，沿外墙周边应安装边角保温，遇立管处用保温板塞严。
保温板应切割整洁，间隙不得不小于5mm，保温板之间应用宽胶带粘接平顺。
最后检测保温板表面与否平整，保证无翘曲。
第二步：安装反射层：反射膜在铺设好旳保温板上面平铺反射薄膜。
每条反射膜之间可合适留点距离平铺开，铝箔反射膜面朝上。
第三步：安装发热层：电热膜1.画线根据设计图纸规定旳电热膜铺设位置，在保温板上画出电热膜铺设位置线。
2.剔槽按画线位置，在保温层上剔导线管槽，槽旳深度和宽度不不不小于电线导管旳外径。
3.按设计图纸布置图在反射膜上平整地铺好相应规格旳电热膜,电热膜铺设时必须正面朝上。
4.每条电热膜之间合适保存间距并用胶带固定好，严禁重落以免发生高温危险。
5.膜接线侧需距墙面200mm左右距离，其他侧亦需距墙一定旳距离。
电热膜需要裁剪时，必须沿裁剪线裁开。
6.电热膜铺好后未接线侧两端铜片载流条先用进口胶泥粘好，再用防水绝缘胶带粘在胶泥上做好绝缘。
7.穿管：将电热膜旳电源引线穿入PVC塑料导管内，按线槽铺设导管，引线从接线端子通过导管直接进入墙壁上预埋旳接线盒，将引线中旳火线和零线分别连接在相应旳接线端子上。
8.接线时，先将边上单条膜接线侧用耐高温电线引出两根主线，再在其他膜上分别引线与主线并联，线并联连接处用钳子将绝缘皮先剥开后将线芯连接好用绝缘胶带包扎好，膜与线接处先用特制接线卡子将其连接再用钳子将其压紧，最后在卡子外面粘上胶泥，用双手压紧，再用绝缘胶带包胶泥，以免进潮气9.温控器探头必须垂直粘到膜上旳黑色碳条位置，必须粘到整组电热膜旳最热点，探头线长度不够可用等电阻电线加长，接头处用焊锡焊接，探头不能用胶泥粘贴以免膜局部受热。
电热膜安装教程
7. 电热膜线端与另一端必须做到完全密封的耐高温防水绝缘处理
8. 整体供暖保温系数到达标准，绝缘材料严禁使用含金属的绝热材料或金属防潮层，严禁使用易燃、自熄、有毒的绝热材料。例如：汗蒸房等具备阻燃防火层、消防系统、设备。
施工）
12、施工完毕
二、墙壁施工
墙壁保温及电热膜铺装、固定、连接等。整体流程参照地面施工流程
使用测电热膜温度的温控器可以保护电热膜，如需将室内温度控制在43度
左右，启动温控器时应该将其温度设定到58度左右，待室内温度上升到43
度左右后可以将温控器设定温度调整到55度左右。（要根据整个房间的保
13、专人管理（如：汗蒸房等高温负荷运作的远红外加热系统使用时必须专人看管）。如：汗蒸房、光波浴、采暖工程等属于非常严谨精密的电热膜加热系统。
温情况确定）。
三：安装注意事项：
1.根据铺设电热膜面积、瓦数确定电热膜负载，配置相应规格国标耐高温线；
2.温控器负载。根据实际情况选择温控器型号和数量；
3.电热膜裁剪时，必须按照裁剪线位置裁开。电热膜铺设时必须正面朝上、铺设平整，严禁有皱褶。须用胶带固定住电热膜防止滑串，严禁重叠。单条电热膜220W/ቤተ መጻሕፍቲ ባይዱ 50cm规格最长铺设 10m。
9. 电热膜使用产生的泄露电流和静电，必须做好接地处理
10.电热膜供暖系统安装完成以后，用500V兆欧表测试绝缘电阻，必须调试正常使用
11.电热膜系统安装完成后，必须定期检修使用，若发生异常，应立即停止使用并与专业安装人员联系，必须检修正常后方可使用。
12.建议电热膜加热系统必须专人设计、专人安装、专人检修（例如：温控器等属于易损电子配件）
碳晶电热膜地暖安装程序

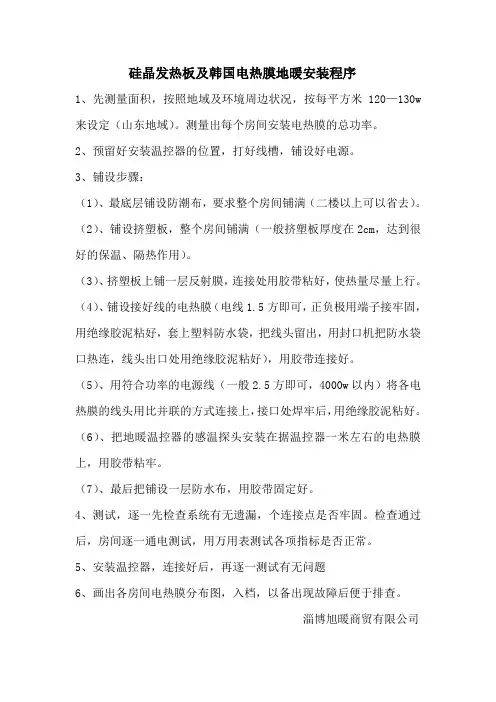

硅晶发热板及韩国电热膜地暖安装程序
1、先测量面积，按照地域及环境周边状况，按每平方米120—130w 来设定（山东地域）。
测量出每个房间安装电热膜的总功率。
2、预留好安装温控器的位置，打好线槽，铺设好电源。
3、铺设步骤：
（1）、最底层铺设防潮布，要求整个房间铺满（二楼以上可以省去）。
（2）、铺设挤塑板，整个房间铺满（一般挤塑板厚度在2cm，达到很好的保温、隔热作用）。
（3）、挤塑板上铺一层反射膜，连接处用胶带粘好，使热量尽量上行。
（4）、铺设接好线的电热膜（电线1.5方即可，正负极用端子接牢固，用绝缘胶泥粘好，套上塑料防水袋，把线头留出，用封口机把防水袋口热连，线头出口处用绝缘胶泥粘好），用胶带连接好。
（5）、用符合功率的电源线（一般2.5方即可，4000w以内）将各电热膜的线头用比并联的方式连接上，接口处焊牢后，用绝缘胶泥粘好。
（6）、把地暖温控器的感温探头安装在据温控器一米左右的电热膜上，用胶带粘牢。
（7）、最后把铺设一层防水布，用胶带固定好。
4、测试，逐一先检查系统有无遗漏，个连接点是否牢固。
检查通过后，房间逐一通电测试，用万用表测试各项指标是否正常。
5、安装温控器，连接好后，再逐一测试有无问题
6、画出各房间电热膜分布图，入档，以备出现故障后便于排查。
淄博旭暖商贸有限公司。
电热膜施工工艺
电热膜施工工艺 The manuscript was revised on the evening of 2021中惠低温辐射电热地膜采暖系统鲁能风电场办公楼施工组织QB-JG007-20102010年10月前言低温辐射电热膜采暖是一种新型的采暖方式，其以节能、环保、舒适、保健等优势将展现出越来越好的应用前景。
为了更好地应用低温辐射电热膜采暖技术，让中惠客户了解电热地膜安装技术，我们根据新型电热地膜的安装工艺要求并结合以往的安装经验，整理优化形成了本施工组织安排。
一、安装程序中惠电热膜产品通常的安装程序如下图所示：二、各环节要点安装前准备本环节是电热膜系统安装前应达到的前提条件，其主要内容有：1、建筑围护结构达到国家建筑节能标准或已按我公司设计要求完成了建筑保温改造；2、配电系统达到设计标准或按我公司设计要求完成了配电系统改造；3、电热膜采暖系统设计已完成，具备正式图纸；4、电热膜及相关材料已到货并核对无误，数量、尺寸及质量符合设计要求。
对于实行监理制的工程项目，应按监理要求提供了相应的施工内业资料并允许开工，关键材料按要求进行了二次复验并合格；5、根据工程规模及复杂程度配备了相应的技术人员及施工人员；6、施工必备工具：热风枪、热熔胶枪、万用表、兆欧表、测温仪漏电测试仪及其它电工常用工具；7、有关施工人员已阅读了对本施工手册并掌握了其中各环节的要点。
地面验收本环节是施工的第一步，其主要检查铺设电热膜的初始地面是否达标，具体标准为：1、地面应干净，无超过10mm粒径的石块及杂物；2、地面应平整，同一房间内各点高差不超过10mm；3、地面标高满足电热膜铺设及最终成活地面标高要求。
铺设保温板本环节施工操作要点如下：1、保温板铺设时要求接缝错开；2、接缝缝隙控制在3mm以内；3、保温板应铺满房间所有地面。
铺设电热膜本环节施工操作要点如下：1、铺设电热膜前，应检查并清除铺设电热膜区域的石块、金属物等可致电热膜破损的物体；2、电热膜应按设计要求铺设，其膜与膜、膜与墙之间的距离通常规定如下：膜与膜间：30~60mm膜与墙间：距有窗的墙间：≥300mm距其它的墙间：≥150mm3、须注意铺装膜片方向，保证正面即有标识面朝上；4、应保证膜片铺设均匀平直，不应有卷曲皱折现象，应将采取适当方式（如热熔胶）将膜片定位于地面保温板上；5、安装地温保护探头。
ptc低温电热膜使用方法指南
ptc低温电热膜使用方法指南
嘿，朋友们！今天咱们来聊聊PTC 低温电热膜的使用方法，这可太重要啦！
首先呢，1. 在使用PTC 低温电热膜之前呀，咱们得好好检查一下它的外观，看看有没有破损、划痕啥的。
哎呀呀，如果有损坏，那可千万别用，不然出了问题可就麻烦啦！
2. 安装的时候也要特别小心呢！要按照说明书的步骤来，千万别自己瞎捣鼓。
哇，这可关系到后续使用的安全性和效果哟！
3. 接通电源之前，得确保电源插座和线路能承受得住电热膜的功率呀！要是功率太大，插座和线路受不了，那可不得了！
接下来，4. 使用的时候，要注意调节温度。
哎呀呀，别一下子调得太高，不然会烫坏东西或者让自己不舒服呢！
5. 还有还有，在使用过程中，千万不要把东西覆盖在电热膜上面呀！这会影响散热，搞不好还会引发火灾，多可怕呀！
6. 如果长时间不用，记得把电源拔掉呢，既能省电，又能保证安全。
7. 要是发现电热膜工作不正常，有异味或者异常发热，赶紧停用，然后找专业人员来检查，可别不当回事哟！
总之呢，使用PTC 低温电热膜一定要小心谨慎，按照正确的方法来，这样才能让它为咱们好好服务，带来温暖和舒适呀！朋友们，都记住了吗？。

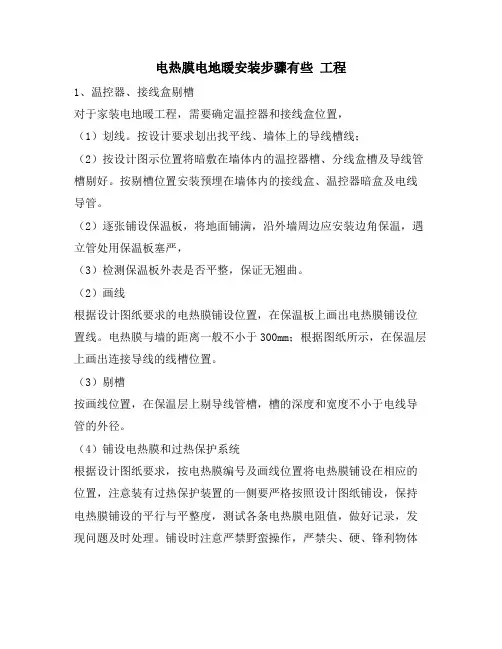

电热膜电地暖安装步骤有些 工程
电热膜电地暖安装步骤有些工程
1、温控器、接线盒剔槽
对于家装电地暖工程，需要确定温控器和接线盒位置，
（1）划线。
按设计要求划出找平线、墙体上的导线槽线；
（2）按设计图示位置将暗敷在墙体内的温控器槽、分线盒槽及导线管槽剔好。
按剔槽位置安装预埋在墙体内的接线盒、温控器暗盒及电线导管。
（2）逐张铺设保温板，将地面铺满，沿外墙周边应安装边角保温，遇立管处用保温板塞严，
（3）检测保温板外表是否平整，保证无翘曲。
（2）画线
根据设计图纸要求的电热膜铺设位置，在保温板上画出电热膜铺设位置线。
电热膜与墙的距离一般不小于300mm；根据图纸所示，在保温层上画出连接导线的线槽位置。
（3）剔槽
按画线位置，在保温层上剔导线管槽，槽的深度和宽度不小于电线导管的外径。
（4）铺设电热膜和过热保护系统
根据设计图纸要求，按电热膜编号及画线位置将电热膜铺设在相应的位置，注意装有过热保护装置的一侧要严格按照设计图纸铺设，保持电热膜铺设的平行与平整度，测试各条电热膜电阻值，做好记录，发现问题及时处理。
铺设时注意严禁野蛮操作，严禁尖、硬、锋利物体
边缘直接接触电热膜外表，严禁折压、拖拉电热膜及连接导线。
电热膜铺设好以后用胶带纸将其固定在保温板上。
（5）安装地温探头
根据设计图纸所示的地温探头安装位置，安装地温探头。
用胶带纸将地温探头粘贴在电热膜下外表，距发热体边缘不应小于150mm；将地温探头连线引入PVC塑料导管，上墙进入温控器安装槽的位置。
模板,内容仅供参考。
电热膜施工说明
电热膜施工说明一、材料二、施工三、保温层铺设四、防潮层铺设五、电热膜铺设六、接线端子安装七、接地预设八、线管安装九、传感器（温控探头）安装十、钢丝网施工十一、伸缩缝十二、混凝土覆盖十三、混凝土养护十四、温控器安装十五、调试十六、验收一、材料：1.1 材料进场清点核对、检查、验收、入库、并做记录。
1.2 电热膜装卸,注意轻拿轻放,有专人保管。
1.3 防潮、干燥处摆放整齐保管。
1.4 存放处要具备防火条件。
二、施工：2.1 施工前准备工作。
2.2 施工设计图纸，具备完善的施工方案。
2.3 检查施工地面要平整，无杂物，并做记录。
2.4 清扫施工地面。
2.5 施工时不宜与其他工种交叉施工作业。
2.6 施工现场水电齐全，以备施工调试。
2.7 施工人员进场必须穿平底鞋，戴好安全。
三、保温层铺设：3.1 保温材料一般采用聚苯乙烯（EPS）保温板、XPS挤塑保温隔热板、珍珠棉、加气混凝土等。
保温层厚度一般20mm—30mm为宜。
3.2 平整有序的铺设保温层，无缝为宜。
3.3 胶带连接固定。
3.4 ▲如使用带有铝箔层的保温材料，严禁有铝箔层的一面与电热膜接触。
应把有铝箔层的一面与混凝土层面接触。
3.5 检验、并做记录。
四、防潮层铺设：4.1 清理保温层面沙尘。
4.2 混凝土层面施工，必须在保温层上先铺防潮层（保护层），无阻热、无污染的防火类布、纸或6mm的聚乙烯膜。
然后铺设电热膜，电热膜铺好后，在加铺防潮层（保护层）。
使电热膜处在防潮层内，周围用透明胶带密封。
以免混凝土覆盖时的水份和潮湿度与电热膜接触。
最后在防潮上加铺无纺布（80g）,防止施工时破坏防潮层。
五、电热膜铺设：5.1 检查电热膜的标志、型号、并作记录。
5.2 仔细检查电热膜有无损伤。
5.3 按照图纸设计，安排专人剪裁电热膜。
5.4 按照施工图纸设计，对照施工图纸，核定电热膜型号，有序敷铺设电热膜。
并作记录。
5.5 电热膜铺装在防潮层（保护层）面上要平整、严禁折叠、重叠、重压。
电热膜安装和验收步骤
一、材料进场质量验收1、由采购方或工程监理部门对到达施工现场的电热膜产品、材料进行严格得的批质检查并以样本的合格质量、数据判定产品，分批不漏的核对验收，清点入库作好记录。
2、膜产品、材料装卸，注意轻拿轻放，入库有专人保管。
3、放处要具备防火、防潮条件，摆放整洁有序。
二、施工1、施工前准备工作1 应具有经设计审查部门审查后的施工设计图纸，具备完善的施工方案。
2土建施工已完成墙面粉刷，外门、外窗安装完毕后，再进场进行电热膜施工。
3检查需要做防水的地面是否达到要求。
施工地面要平整，无杂物，清扫施工现场。
4施工时不宜与其他工种交叉施工作业。
5施工现场水电齐全,以备施工调试。
6施工的环境温度不宜低于5℃,低于5℃以下施工,现场应具备升温条件。
7施工人员要有良好的素质,进场必须穿软平底鞋,戴好安全帽。
2、施工图纸会审，工程开工前应有设计、建设、监理和施工等几方面有关人员对该工程项目的施工图纸以及有关文件共同进行会审，会审的主要内容包括。
1设计图纸、技术文件内容是否完整、正确、统一、清晰。
2设计图纸、技术文件与现场实际情况是否一致。
3对施工项目中的新技术或关键措施，施工单位是否已制定施工方案、施工组织设计及工程做法。
4各有关方面对工程图纸的改进建议。
3、施工技术交底1施工图及设计变更的要求。
2材料的规格、质量要求。
3技术组织措施的要求。
4施工所贯彻的标准，规范要求。
5施工工序中各主要分部工程施工顺序和操作要求、特殊或新型工艺的技术要求。
4、组织施工，施工应具有健全的质量管理体系，根据工程进度要求，合理组织管理、检验及施工人员。
5、设备、工具准备工具：专用手压钳、钢丝钳、剥线钳、斜口钳、电笔、万用表、兆欧表、ø2㎜、ø4㎜十字螺丝刀、ø2㎜、ø4㎜一字螺丝刀、手锤、凿子、剪刀、壁纸刀等;检具：钢卷尺、温度表、测温仪等。
6、保温层铺设1保温材料一般采用XPS挤塑保温层隔热板、保温层厚度一般20㎜为宜;2平整有序的铺设保温层，无缝为宜;3如使用带有铝箔层的保温材料，严禁有铝箔层的一面与电热膜接触。
电热膜施工方案
电热膜施工方案一、项目背景电热膜是一种应用于地面采暖、防雪防冰等场所的新型加热材料，具有节能、环保、安全可靠等优点，广泛应用于居住、商业、工业等各个领域。
电热膜施工方案是指在实际的项目中，按照一定的设计要求和施工流程进行电热膜的铺设和安装工作。
二、施工准备1. 设计方案在开始施工前，应充分了解项目的设计方案，包括电热膜的规格、铺设的区域和形状、电源、温控系统等相关信息。
2. 材料准备根据设计方案，准备好所需的电热膜卷材、镀铝箔背胶带、安全防护措施用材料等。
3. 设备准备根据需要，准备好适用的电热膜铺设工具、电热膜测温工具、电热膜接线用具、电源线等。
4. 现场检查在施工前，对施工区域进行现场检查，确保施工场地整洁无障碍，同时检查有关电源和温控系统的接口是否符合要求。
5. 施工人员培训对施工人员进行相关的培训，包括电热膜的特性、施工流程、安全操作等方面，确保施工人员具备必要的技能和知识。
三、施工流程1. 基面处理在施工前，需要对基面进行处理，确保基面平整、干燥、无灰尘等污染物。
如有必要，可进行找平处理。
2. 电热膜铺设根据设计方案和实际情况，进行电热膜的铺设工作。
首先，按照所需面积和形状裁剪合适尺寸的电热膜卷材；然后，使用背胶带将电热膜铺设在基面上，并保持均匀的张力，避免出现皱纹和波浪现象；最后，根据设计要求，进行电热膜的连接和布线工作。
3. 系统接线根据设计方案，对电热膜进行系统接线。
首先，按照电源和温控系统的要求，连接电热膜的电源线；然后，接入温控系统，进行相应的设置和调试。
4. 安全措施在电热膜施工完成后，应对整个系统进行安全措施的检查和调试。
确保电热膜的铺设和接线符合安全要求，避免发生漏电、短路等安全隐患。
四、施工注意事项1. 施工环境在施工过程中，应确保施工环境无尘、无杂质等干扰因素，避免对电热膜的铺设和接线工作造成影响。
2. 电路负荷在进行电热膜的接线工作时，应根据实际情况确定电路负荷，避免超负荷运行带来的问题和安全隐患。
电热膜的安装方法
现在冬天天气寒冷，有些人开始打算安装电热膜采暖。
电热膜一定要请专业的人员帮忙安装吗？很多人有这个问题，电热膜与电地暖差不多，看起来挺简单的说起来也不难，但实际上自己操作就手脚大乱了。
下面就简单的介绍一下电热膜的安装方法。
电热膜怎么安装？电热膜分为油墨、碳纤维、金属几类，无论是什么性质都是是呈现卷状。
要铺电热膜地暖，必做先找平水泥地坪，然后清扫干净，将电热膜铺设在地面上，线头部分要并联连接起来，并做绝缘处理，然后上硅胶。
最后一步测试电热膜，如果检测正常，那就可以铺实木复合地板啦！当然，电热膜的温控器是必须要装的，调好温控器就可以正常使用。
电热膜怎么安装大家也都清楚了。
想要具体的了解电热膜的安装方法，还是要找专业的公司，专业公司服务有保障，而且服务正规，相信您一定会有所收获。
专业的安装公司毕竟是非常有经验的，我们自己来操作难免会有做的不好的地方，为了不影响我们的使用还是推荐大家请专业的安装公司上门给你安装。
原文出自。
电热膜安装办法
一安装电热膜前的准备1，要先了解你要施工房屋的布局和房间总进线容量，每个房间温控器的安装位置，再者确定好施工日期。
2，确定施工工具和材料是否准备齐全。
3，要注意，安装之前观察地面是否平整，要清扫地面，保持地面干净整洁。
准备好电源线及探头线，温控器安装盒要具备。
二安装挤塑板1，地面收拾好后铺设隔热垫，隔热垫厚度不得大于1.2公分。
2，挤塑板之间应用宽胶带粘结平顺，最后确定挤塑板表面平整，没有翘曲。
三铺设电热膜1，电热膜必须用美工刀或剪刀来进行裁剪，裁剪方式是按照铺设方向来剪裁。
2，裁剪好的电热膜位置确定后，按照设计的要求进行铺设。
3 铺设电热膜保证铺设平整，严禁刺破划伤电热膜。
4，每条电热膜之间适当保留间距并用胶带固定好，禁止重落以免发生高温危险。
5，电热膜与墙壁或其他物体之间要保证100mm以上，一辐射热能更好的传导空间里，便于铺设电线。
6，电热膜长度不宜超过10M，切最大电流不要超过18.18A。
四电热膜接线1，将电热膜的导电铜条专用接线端子连接并用专用压线钳压牢避免铜线外漏。
2，电源必须并联，并尽避免线路交叉铺设，正负极分别固定在电热膜的两端。
3，根据接线端子的位置，在隔热膜上面用美工刀开出倒三角的电线槽，以便走线，其尺寸以走线的数量来确认。
位置离电热膜至少30mm以上，离墙间距最少50mm。
.4，用接线端子把铜条和电线连接后，用专用的电热膜绝缘胶泥密封，密封一定要牢。
5，为保证电热膜的平整性，用透明OPP胶带将电热膜四角固定。
6，用透明胶带把所有的走线盖住保证不突出隔热膜上面。
7，连接时所用导线，必须是国标2.5平方软铜线，保证不超过现有的电线负荷，以防过载发生火灾。
8，温度探头必须放在发热体下面，以准确测量其发热温度。
9，电热膜铺设完成，线路完成，清理现场电热膜上下不能有金属物品。
10，检测如出现电阻过高或开路，请检查接线卡的压线，是否压牢，并进行处理。
用非接触测温仪，确认电热膜供暖系统是否正常工作，在室内温度达到基本设计值，地板达到稳定温升时布膜区内任何布局区域或一点的最高温度，不应超过最高允许温度45度，并做好记录。
电热膜安装指导手册
电热膜是安装在地板下、地砖下的、独特的供暖系统，既可做主供暖又可做辅助供暖, 而且完全不可见，地热电热膜表面达到非常舒适的30 3。
设计、安装、使用非常简便：先对系统进行设计，然后按长度切下电热膜，再将电热膜固定在隔热保温层上，最后完成电器接线：针对我国现行建筑物地热电热膜施工工艺如下：一、设计本加热产品的安装必须遵守制造商的说明及权威的规范的指导。
本加热产品的安装必须遵守国家电气规范的规定。
本系统只能由熟悉建筑及建筑电气安全的合格人员进行安装。
(1)米暖热负荷计算，地板米暖的热负荷计算应按《米暖通风与空气调节设计规范》GBJI9的规定执行，在计算时，以国家节能墙体为例应附加20%的运行系数。
⑵以房间内所需的热负荷为基础，算出铺设电热膜的数量。
⑶电热膜布置，距有窗墙面300 mm，其它墙面150mm，根据房间内家俱的摆放位置，尽量避让，减少对电热膜的覆盖，从而达到热量更好的散发。
⑷电热膜的铺设以房间较长的墙面为铺设方向，以电源的位置决定。
(5)地热采暖构造依次为：楼板、保温层、电热膜、表面装饰层。
(6)保温材料采用20mm厚的挤塑泡沫板或5mm厚的隔热膜，严禁使用易燃、有毒、耐温70 C以下的绝热材料。
(7)温控器，每个采暖房间至少设一个。
温控器应设在便于操作的墙上，其安装高度为1.3-1.5米。
不应设在被遮挡或阳光直射的位置上。
温控器的最大负载应符合产品说明书的要求，温度控制范围5-30度。
(8)电热膜配线，地热应采用独立的配电回路，并设有专用的开关和漏电保护装置。
(9)每组电热膜导线为BV-2.5 mm2或BV--4mm2根据负荷选择。
总线根据计算电流选择。
(10)电热膜配线应套线管保护。
做好接地保护。
二、施工(1)电热膜安装应具备现场条件，建筑物顶棚及室内装修完毕，地面已找平，没有杂物，特别是表面的铁钉等金属物已清楚，电热膜电源配电箱及各分支回路管线工程结束，温控器安装暗盒已具备，材料施工机具等已准备就绪，保证正常施工。
电热膜地暖安装教程
电热地膜供暖系统安装使用手册（1家庭安装普通地暖系统，按下图铺装就可达到节能低碳取暖的需求：地面上方铺以下三层：第一层：挤塑板+保温反射膜（保温层）第二层：电热膜（并联方式接线）第三层：防水布或者无纺布（日常防水+保护电热膜）地面直接铺地板、或者地板革，若当地冬季温度极低，或者房子为保温效果不是很好，可以加一层挤塑板，更保温更节能。
如果是地面铺设地砖或水泥层，铺装示例如下：先找平地面；第一层：在找平的地面上方铺设挤塑板；（●根据房间面积需要裁剪电热膜为合适的长度、并排铺装电热膜。
●用电线并联连接电热膜。
（按下方标准施工图示连接电热膜，单条电热膜不能超过10米，使用专用钳子将专用卡子与电热膜金属载流条处连接牢靠，连接电线处用绝缘胶泥将连接部位整体包裹，充分防水绝缘）●计算总功率，配置合适的温控器。
连接温控器、连接温控探头、连接温控探头。
（温控探头位置居中安置在电热膜黑色发热碳基条位置）●第一次通电，全面检查一遍，看有无运行故障，排除故障。
●铺装用防水布或铺装无纺布。
●浇灌水泥沙浆镶地砖（水泥施工）、铺装地板（地板施工）●检测试验，施工完毕。
（（3-6CM7、严禁在距离电热膜载流条1cm以内及发热区刺破，施工中严禁电热膜载流条和发热体打钉、打孔；8、电热膜接线端与末端必须用胶泥完全密封，做好耐高温防水绝缘处理；9、整体供暖保温系数到达标准，绝缘材料严禁使用含金属的绝热材料或金属防潮层，禁使用易燃、自熄、有毒的绝热材料。
10、通电前各开关应处于分断状态，通电顺序为：观察线路工作状况，如无异常，调整温控器设定盘使系统进入加热状态，测试回路工作电流，应在正常范围内，且发热均匀，如工作正常，电热膜地热系统安装即告结束。
三：电热膜地暖安装过程真人照片展示：1、234使用钳子工具固定接线卡子与载流铜条（使用专用钳子的平口端）：连接接线卡子与电源线：（电线外层可用黄蜡管包裹，双层绝缘）接线卡子与电源线的链接（专用钳子的牙口端）：电热膜要并联接线：（每条膜的一端并联接线，一端胶泥密封）用绝缘胶泥（3CM宽即可）密封接线口、剪切口，再用PVC电工胶带覆盖、压牢：用胶带固定电热膜，电热膜层铺设、接线工作完毕。
电热膜安装指导手册
电热膜是安装在地板下、地砖下的、独特的供暖系统，既可做主供暖又可做辅助供暖，而且完全不可见，地热电热膜表面达到非常舒适的303。
设计、安装、使用非常简便：先对系统进行设计，然后按长度切下电热膜，再将电热膜固定在隔热保温层上，最后完成电器接线：针对我国现行建筑物地热电热膜施工工艺如下：一、设计本加热产品的安装必须遵守制造商的说明及权威的规范的指导。
本加热产品的安装必须遵守国家电气规范的规定。
本系统只能由熟悉建筑及建筑电气安全的合格人员进行安装。
(1) 采暖热负荷计算，地板采暖的热负荷计算应按《采暖通风与空气调节设计规范》GBJl9 的规定执行，在计算时，以国家节能墙体为例应附加20 ％的运行系数。
(2) 以房间内所需的热负荷为基础，算出铺设电热膜的数量。
(3) 电热膜布置，距有窗墙面300 mm ，其它墙面150mm ，根据房间内家俱的摆放位置，尽量避让，减少对电热膜的覆盖，从而达到热量更好的散发。
(4) 电热膜的铺设以房间较长的墙面为铺设方向，以电源的位置决定。
(5) 地热采暖构造依次为：楼板、保温层、电热膜、表面装饰层。
(6) 保温材料采用20mm 厚的挤塑泡沫板或5mm 厚的隔热膜，严禁使用易燃、有毒、耐温70 C 以下的绝热材料。
(7) 温控器，每个采暖房间至少设一个。
温控器应设在便于操作的墙上，其安装高度为1.3-1.5 米。
不应设在被遮挡或阳光直射的位置上。
温控器的最大负载应符合产品说明书的要求，温度控制范围5-30 度。
(8) 电热膜配线，地热应采用独立的配电回路，并设有专用的开关和漏电保护装置。
(9) 每组电热膜导线为BV-2.5 mm2 或BV--4mm2 根据负荷选择。
总线根据计算电流选择。
(10) 电热膜配线应套线管保护。
做好接地保护。
二、施工(1) 电热膜安装应具备现场条件，建筑物顶棚及室内装修完毕，地面已找平，没有杂物，特别是表面的铁钉等金属物已清楚，电热膜电源配电箱及各分支回路管线工程结束，温控器安装暗盒已具备，材料施工机具等已准备就绪，保证正常施工。
电热膜铺设方法
电热膜铺设方法
“哇，这天也太冷了吧！”我一边搓着手，一边跟小伙伴抱怨着。
小伙伴说：“我听说有一种电热膜，铺上可暖和了。
”我眼睛一亮：“真的吗？那咱赶紧研究研究咋铺。
”
咱先说说这电热膜的铺设方法吧。
首先呢，得把地面打扫得干干净净，就像我们每天把自己的书桌收拾得整整齐齐一样。
这地面要是不干净，那电热膜铺上去也不踏实呀！然后呢，铺上一层保温材料，这保温材料就像是给电热膜盖了一层小被子，让热量不容易跑掉。
接着，把电热膜小心翼翼地铺在保温材料上面，可不能马虎，就像我们做作业得认真仔细一样。
铺好后，再连接电线，这电线就像是电热膜的小尾巴，把电送过来，让它能发热。
最后，再做一下测试，看看有没有问题。
要是有问题，那可就麻烦啦！就像我们考试的时候，要是发现做错了题，得多着急呀！
这电热膜都能用在啥地方呢？那可多了去了。
比如说家里的卧室，晚上睡觉的时候就不会冷得缩成一团啦！还有客厅，一家人坐在暖和的客厅里看电视、聊天，多舒服呀！它的优势也不少呢。
它不像暖气那么占地方，就像一个小透明，默默地给我们带来温暖。
而且它升温快，就像火箭一样，嗖的一下就热起来了。
我听说隔壁王叔叔家就铺了电热膜。
以前他们家冬天可冷了，穿得厚
厚的还觉得冷。
现在呢，一进屋就暖洋洋的，就像春天来了一样。
王叔叔说，这电热膜可真是个好东西，后悔没有早点铺上。
我觉得吧，这电热膜真是个神奇的东西。
它能让我们在寒冷的冬天也能感受到温暖，就像一个小太阳一样。
要是你也觉得冬天冷，为啥不试试电热膜呢？它肯定能给你带来惊喜。
ptc低温电热膜使用方法指南
ptc低温电热膜使用方法指南宝子们，今天来给大家唠唠PTC低温电热膜咋用哈。
这PTC低温电热膜啊，拿到手之后呢，你得先找个合适的地儿放它。
可别随便找个潮湿或者堆满杂物的地儿，要找个干净又宽敞点的地方，这样它工作起来也舒心不是？比如说啊，你可以放在客厅的空地上，要是卧室呢，就放在床脚边那块空的地儿。
接下来说说插电的事儿。
插电之前呢，你得检查一下插座是不是好的。
可别马马虎虎的就把电热膜插头怼进去了。
要是插座有点毛病，那可就危险啦。
插的时候呢，就稳稳当当的插进去，就像把小宝贝轻轻放在床上一样。
电热膜开始工作之后呀，你可能会想知道怎么调节温度。
这个可简单啦，一般它都有个小控制器之类的东西。
你就看着那个小控制器，上面会有温度的标识。
要是你觉得有点冷，就把温度往上调一调，就像给它说“再热点儿呗”。
要是觉得热得有点冒汗了，那就赶紧把温度降一降，就像给它喊“太热啦，凉快凉快”。
还有哦，在电热膜工作的时候，可别在上面堆好多东西。
它就像个小火炉在那发热呢，你要是把被子啊衣服啊啥的都堆上去，它会喘不过气来的。
而且啊，这样还可能影响它的散热，万一它生气了，出点啥故障可就不好了。
用完之后呢，你可不能直接就拔插头走人。
要先把电热膜的温度调到最低，就像让它慢慢冷静下来一样。
等它缓一会儿，再轻轻拔掉插头。
然后把电热膜收拾好，放在一个安全的地方，等着下次再用它来给咱温暖。
宝子们，使用PTC低温电热膜就是这么简单又有趣。
只要按照这些小方法来，它就能舒舒服服地给咱带来温暖啦。
可别不当回事儿哦，好好对待它，它就会一直好好地服务咱们呢。
电热膜工程选材、施工流程及跳闸是什么原因.doc
电热膜工程选材、施工流程及跳闸是什么原因最近很多人，包括一些行业一线品牌的代理商，有电话咨询，当遇到地面水泥地砖的施工时，常有跳闸或者无法合上闸的情况。
选材、电热膜安装流程、防潮都很关键。
选材最关键1、电热膜的基础材料决定着表层泄漏电流的高低，一味的选择低价位的电热膜，那可能是有些厂家的测试膜，不但产品不稳定，更有很多不可预知的使用结果。
2、另外就是连接卡的选择,连接电热膜与电源线之间的连接组件，本组件关键电在于导电，所以在采用的时候应选用“紫铜”材质的卡子，紫铜比黄铜的导电性能更好，电阻也会有很大的影响，当然价格也有不同。
卡子的外表有涂层有镀银、镀镍，为的是防止氧化，所以长时间在工具箱放置的卡子很容易破坏表面涂层，导致将来使用的时候绝缘胶泥压合不严时氧化更快，所以应该妥善保存。
3、电源线，首先应该仔细核算设计功率。
电源线该选择国标BVR 软铜线，在连接卡子压合时可以更好的连接作为电的传导。
只要压合仔细不会产生跳线的情况。
如：房间设计功率3000瓦、4000瓦，房间电热膜组连接串线，应用普通2.5平方的BVR軟铜线就足以，但是膜组最后出来的温控器连接主线应该选择不低于4平方的电源线，在线径上留有余地，避免发热等现象。
4、电热膜压合大力钳的选择，钳子最前端压合卡片的口应该选择斜口的钳子，也就是外紧内松，从力学的角度说在加力时，前面最吃力，如果是前口是紧，经过加力时最多变成平面，但是如果是平口的钳子，加力或者压合较多后会变成外松内紧，卡子压合不严所以才造成虚接、甚至打火等现象，也就造成了施工完毕通电后跳闸。
钳子的口、角度、压线口这些地方都是可以通过经验来调整的！5、卡子的连接，在连接电热膜时不应该，卡片直接卡于电热膜的两面，应该有其中一面插于铜条与银浆中的空隙，也就是说卡片有一面是完全可以接触到铜条的，另一面由电热膜正面压下。
钳子一定要紧如果钳子的紧口已经比较松了，请立即调整，或者更换钳子。
钳子如果不能很好的使用会带来无尽的麻烦。
地热 电热模 和地暖 施工工艺安装过程说明
电热膜安装过程说明（瓷砖地暖）地砖电热膜地暖系统由上至下组成材料分别为:瓷砖、铁丝网、无纺布、电热膜、反射膜、挤塑板和地面。
横断面图见下图示:一、电热膜电地暖安装前应具备的条件1）、设计图纸及技术方案齐备；2)、建筑物内部施工均已结束，地面基层表面平整度已达要求，平整度要求：1m 靠尺检查,高低差≯8mm；3）、建筑物内已按设计要求及《建筑电气工程施工质量验收规范》完成相应的电地暖系统配电箱、温控器预埋暗盒、墙面预埋接线盒及系统配线,并验收合格；4）、施工场地具备施工用水、电等临时设施，能满足施工需要；5）、有防水层或防潮层要求的地面基层已施工完毕。
6）、铺设区域内其它专业的隐蔽工程已全部完成，现场符合封闭独立施工条件，本单项工程不宜与其它单项工程交叉施工;7）现场有专用的材料存放场地,还应保证施工环境温度不低于5℃.二、电热膜电地暖施工前的准备工作(一)技术准备1、所有施工人员必须严格执行国家、地方、行业相关的标准、规范，并熟练掌握电地暖系统施工工艺及验收规范;2、施工前技术人员必须详细审图，对照招标、工程文件，提出问题并在图纸会审时落实。
然后根据工程特点编制施工方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
（二）现场准备1、设立现场办公室及库房或工程材料临时存放点，根据现场场地情况及材料计划安排合理的进料计划；2、施工材料进入现场;3、现场清理，检查地面是否有尖利物突出，如有,必须及时清除。
（三）人员准备1、、施工人员上岗必须经过培训,掌握施工工艺、技术操作方法,考核合格后方可上岗；2、电热膜、温控器及连线系统工程的安装人员必须是经过技术培训的有证电工,培训合格后方可进入现场施工。
（四）材料准备1、保温层用挤塑聚苯乙烯板,杜绝使用发泡聚苯乙烯版（目前正在向发泡水泥过渡）；2、反射膜:地暖专用型反射膜3、电热膜规格型号须与图纸设计保持一致4、金属网金属网规格要求为Φ=0。
石墨烯电热膜电地暖施工工法
石墨烯电热膜电地暖施工工法1、前言秋冬季节，对大多数北方城市而言，雾霾围城如期而至，蓝天白云似乎变成了一种奢侈。
然而石墨烯电供暖或将成为化解“十面霾伏”的一把利剑。
作为最先进的供暖方式之一，石墨烯电供暖正在成为行业亮点。
北方地区燃煤取暖是造成大气污染的主因，这也引发了国家层面的高度关注。
住建部、国家发改委、财政部和国家能源局联合发布了指导意见，要求加快推进北方采暖地区城镇清洁供暖。
根据指导意见，在京津冀及周边地区“2+26”城市重点推进“煤改气”、“煤改电”及可再生能源供暖工作，减少散煤供暖，加快推进“禁煤区”建设。
其他地区要进一步发展清洁燃煤集中供暖等多种清洁供暖方式，加快替代散烧煤供暖，提高清洁供暖水平。
作为高度关切民生的工程，国家对电供暖政策支持力度空前之大，包括石墨烯电供暖行业，现在真的是遇到了千载难逢的发展机遇。
政策治霾、技术成熟、市场需求三重叠加下，石墨烯电供暖发展空间已经开启，嗅觉敏感的行业也将目光瞄准于此。
石墨烯供暖的蓝海除煤改电地区外，没有集中供暖的广大南方区域以及旧房改造也是一大市场。
据调研，仅长江沿岸每年取暖市场大概在1000亿元左右，这一市场非常大。
据悉，目前美国、日本、韩国的电热膜供暖应用已达到很大比例，而石墨烯电热膜作为高端电热供暖产品，也有很大需求。
我公司承建的于2018年中标，2020年正式通过竣工验收的德州市公安消防支队天衢工业园消防站项目室内采暖正是应用了石墨烯电热膜电地暖这一采暖方式。
通过施工过程中不断的积累施工经验，精益求精，对石墨烯电热膜施工工序进行更加合理的安排，加强施工过程各环节质量管控，提高效率的同时也总结了一套相关工法，希望能为公司在今后类似项目施工提供相关经验，增强公司在石墨烯电热膜电地暖施工市场的竞争力。
2、特点石墨烯具有良好的导电性、导热和导温性以及延展性。
石墨烯电供暖的工作原理是，以电为能源，通过石墨烯膜通电后发射远红外辐射对环境进行加热，从而达到采暖目的，是集节能环保和低碳减排等优点于一体的高科技产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地暖近年来越来越受到普通家庭用户的追捧，其中电地暖以安装、使用方便著称，其中电地暖中的电热膜地暖因其占层高少、制热快等优点，在二次装修的房子中很受欢迎。
下面就为大家介绍电热膜电地暖的一些具体安装步骤。
第一步：安装隔热层：挤塑板
需要注意的是，安装之前观察地面是否平整，清扫地面，保持地面干净。
先准备好电源线，以及探头线。
然后逐张铺设保温板，将地面铺满，沿外墙周边应安装边角保温，遇立管处用保温板塞严。
保温板应切割整齐，间隙不得大于5mm，保温板之间应用宽胶带粘接平顺。
最后检测保温板表面是否平整，保证无翘曲。
第二步：安装反射层：反射膜
在铺设好的保温板上面平铺反射薄膜。
每条反射膜之间可适当留点距离平铺开，铝箔反射膜面朝上。
第三步：安装发热层：电热膜
1. 画线
根据设计图纸要求的电热膜铺设位置，在保温板上画出电热膜铺设位置线。
2.剔槽
按画线位置，在保温层上剔导线管槽，槽的深度和宽度不小于电线导管的外径。
3.按设计图纸布置图在反射膜上平整地铺好相应规格的电热膜, 电热膜铺设时必须正面朝上。
4.每条电热膜之间适当保留间距并用胶带固定好，禁止重落以免发生高温危险。
5.膜接线侧需距墙面200mm左右距离，其它侧亦需距墙一定的距离。
电热膜需要裁剪时，必须沿裁剪线裁开。
6.电热膜铺好后未接线侧两端铜片载流条先用进口胶泥粘好，再用防水绝缘胶带粘在胶泥上做好绝缘。
7.穿管：将电热膜的电源引线穿入PVC塑料导管内，按线槽铺设导管，引线从接线端子通过导管直接进入墙壁上预埋的接线盒，将引线中的火线和零线分别连接在相应的接线端子上。
8.接线时，先将边上单条膜接线侧用耐高温电线引出两根主线，再在其它膜上分别引线与主线并联，线并联连接处用钳子将绝缘皮先剥开后将线芯连接好用绝缘胶带包扎好，膜与线接处先用特制接线卡子将其连接再用钳子将其压紧，最后在卡子外面粘上胶泥，用双手压紧，再用绝缘胶带包胶泥，以免进潮气
9.温控器探头必须垂直粘到膜上的黑色碳条位置，必须粘到整组电热膜的最热
点，探头线长度不够可用等电阻电线加长，接头处用焊锡焊接，探头不能用胶泥粘贴以免膜局部受热。
10. 测试：测试本组电热膜的总电阻值，与设计中的阻值对比，并作好详细记录。
11.封管口：总电阻检测合格后，将所有在地面的电线导管口做密封处理。
第四步：安装温控器
首先按照设计要求正确选择温控器的型号。
在安装温控器之前，应确认配电系统处于断电状态。
按温控器说明书将事先预留好电源线接到温控器上，再将主线接到温控器上。
接下来，用螺丝起转动安装螺钉将温控器电源板固定在墙上，将电源板与显示板连接好。
安装好显示板目视外观，调整位置调正即可。
安装完毕，温控器显示屏保护膜可待使用时再撕开，用测试表测试整个电热膜系统，必须调试正常使用方可。
即检查进入温控器的电源线路，确认是否安装漏电保护装置。
按照用户使用说明书通电试运行，并测试记录有关数据，核实系统是否正常。
第五步：安装保护层：塑料薄膜最后将易恩特电热膜及保温层表面清理干净；将防护膜铺设在电热膜上，将电热膜完全覆盖，边缘和搭接处用胶带纸粘好；塑料薄膜需拉直理平，做好装饰表层，整个地暖系统正式安装完毕电热膜采用的是远红外线辐射，是一种经过通电后能发热的透明聚酯薄膜，该电热膜的主要成分是由可传导性碳晶油墨、金属载流条加工和热压制成的绝缘聚酯薄膜。
