初期支护技术交底
初期支护施工技术交底
初期支护施工技术交底一、喷射砼喷射混凝土采用湿喷工艺.喷射混凝土在洞外拌和站集中拌和,由混凝土搅拌运输车运至作业地点，采用湿喷机进行喷射作业。
在隧道开挖完成后,先初喷4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，复喷至设计厚度。
喷射混凝土施工工艺流程见下图。
(12分段长度不宜大于6m。
喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。
3、喷射速度要适当，以利于混凝土的压实.风压过大，喷射速度增大，回弹增加;风压过小，喷射速度过小，压实力小，影响喷混凝土强度。
因此在开机后要注意观察风压，起始风压达到0。
5MPa后，才能开始操作，并据喷嘴出料情况调整风压.一般工作风压：边墙0.3~0.5MPa，拱部0。
4～0.65MPa。
4、喷射时使喷嘴与受喷面间保持适当距离,喷射角度尽可能接近90°，以使获得最大压实和最小回弹。
喷嘴与受喷面间距宜为1.5～2.0m；喷嘴应连续、缓慢作横向环行移动，一圈压半圈。
若受喷面被钢架、钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70°。
如果喷嘴与受喷面的角度大小，会形成混凝土物料在受喷面上的滚动,产生出凹凸不平的波形喷面，增加回弹量，影响喷混凝土的质量.（二）施工控制要点⑴喷射混凝土原材料经检验合格后才能使用，喷射混凝土严禁选用具有潜在碱活性骨料，速凝剂应妥善保管，防止受潮变质.严格控制拌合物的水灰比，经常检查速凝剂注入环的工作状况.喷射混凝土的坍落度宜控制在8～13cm，过大混凝土会流淌,过小容易出现堵管现象。
喷射过程中应及时检查混凝土的回弹率和实际配合比。
⑵喷射混凝土拌合物的停放时间不得大于30min.⑶隧道开挖后及时进行施作。
预埋厚度控制标志，严格控制喷射砼的厚度.⑷喷射前应仔细检查喷射面,如有松动土块应及时处理.喷射机应布置在安全地带，并尽量靠近喷射部位,便于掌机人员与喷射手联系,随时调整工作风压.⑸喷射完成后应检查喷射混凝土与岩面粘结情况，可用锤敲击检查，同时测量其平整度。
洞身工程-初期支护施工技术交底

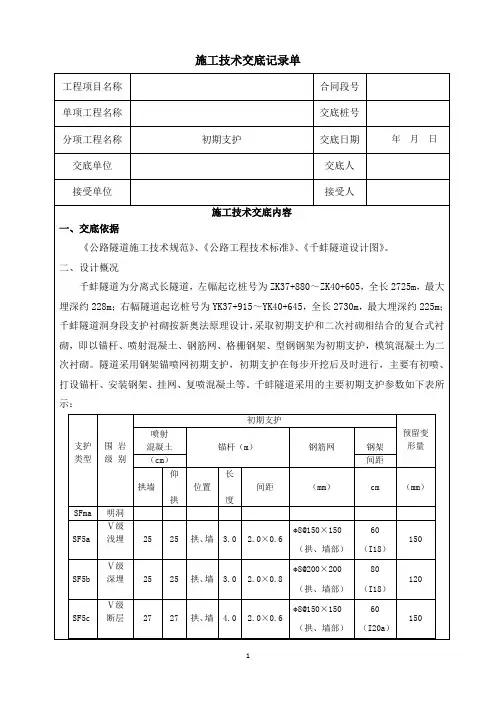

施工技术交底记录单杆按梅花形布置，不得随意增减。
（1）砂浆锚杆施工工艺流程：（2）中空注浆锚杆施工工艺：（3）锚杆钻孔施工应符合下列规定：●钻孔机具应根据锚杆类型、规格及围岩情况选择。
●孔位允许偏差为±150mm。
1）工字钢架各单元由工字钢、连接钢板等焊接成型，接头处焊缝高度7mm，单元之间以螺栓连接、拱脚、边墙脚处垫槽钢、钢板将钢架连接成整体。
相邻钢架间用纵向钢筋连接，环向间距1m，沿钢架内外侧纵向上交叉布置。
2）工字钢架在初喷约4cm混凝土之后架设，架设之后在喷混凝土，厚度不小于2cm。
3）施工中各钢架利用径向定位钢筋进行定位，以确保钢架的安装质量。
其中A、B、C单元钢架设定位钢筋2处，每处定位钢筋为两根，每根长800mm，仰拱部钢架不需设。
4）边墙及拱部钢架尺寸按5cm施工误差和预留变形的一半计算，仰拱仅考虑5cm施工误差。
5）钢架与初喷砼间务求紧密接触，空隙处采用垫块嵌紧，每单元按1处计列，每处采用1号垫块1块，2号垫块2块，施工时可根据实际情况酌情调整其数量及设置位置。
6）钢架脚必须放在牢固的基础上，必要时用混凝土加固基地，并在每侧拱腰A接头处及B接头处各设两根长4.5m的A42×4锁脚小导管，每榀8根。
7）千蚌隧道工字钢架图表参照千蚌隧道施工图S5-4-1-19～S5-4-1-21；S5-4-2-3。
（2）格栅钢架：1）格栅钢架由A单元、B单元、C单元组成，现场预制，单元之间以螺栓连接。
各单元由主筋、加强筋，连接角钢等焊接成型，接头处焊缝高度10mm。
2）格栅钢架在初喷2～4cm混凝土之后架设，架设之后再喷混凝土。
3）施工中各钢架利用径向定位钢筋进行定位，以确保钢架的安装质量。
其中每一单元钢架设定位钢筋2处，每处定位钢筋为两根，每根长800mm。
4）相邻钢架间用纵向钢筋连接，环向间距1m，沿钢架内外侧纵向上交叉布置。
5）钢架脚必须放在牢固的基础上，必要时用混凝土加固基底，并在每侧拱脚B接头处各设两根长3.5m的A22砂浆锁脚锚杆，每榀4根。
隧道初期支护技术交底
技术交底书工程名称青岛市地铁道一期工程（3号线）试验段土建工程工程位置保～河区间交底工程项目 II～V级围岩初期支护交底日期 2012-2-18 交底内容及附图一、工程概况1、工程位置和环境保儿站~河西站区间线路沿黑龙江南路西侧自南向北行进，线路西侧分布有多层建筑，东侧为交通繁忙的黑龙江南路。
黑龙江南路两侧存在大量的地下管沟和管线。
保儿站～河西站区间起点里程为K14+592.846，终点里程为K15+838.35，左线长1360.709m，右线长1358.071m（试验段开工较早，期间全线里程调差多次，终点里程为旧里程点）。
双洞单线布设，隧道为马蹄形断面，全部为复合式衬砌结构，采用暗挖法施工。
2、工程地质河西站场内地质主要以人工填土层（Q4ml）、全新统冲洪积层（Q4al+p1）、上更新统冲洪积层(Q3al+pl)、粗粒花岗岩、细粒花岗岩、构造岩组成。
土方开挖施工时无需进行爆破施工。
保儿站~河西站区间及竖井场内地质主要以人工填土层（Q4ml）、全新统冲洪积层（Q4al+p1）、上更新统冲洪积层(Q3al+pl)组成。
岩性主要为粘性土、粉土和粗砾砂。
基岩以燕山晚期粗粒花岗岩为主，花岗斑岩、煌斑岩、等脉岩发育，部分发育有糜棱岩及碎裂岩等构造岩。
隧道洞身所穿越地层为第层粗石~砾砂层、第上层强风化上亚带粗粒花岗岩、第层中等风化带粗粒花岗岩、第层微风化粗粒花岗岩、第1层微风化带煌斑岩、第2层微风化带花岗斑岩。
3、隧道初期支护设计概况区间隧道II～V级围岩里程分段见附表1，初期支护参数见附表2。
二、施工技术要求1、格栅钢架施工技术要求拱架定位；按定同步里程→定中线→量水平→复核中线→检查净空→吊垂直度的顺序进行拱架定位。
交底人姓名复核人姓名时间时间接受人姓名项目总工姓名时间时间技术交底书工程名称青岛市地铁道一期工程（3号线）试验段土建工程工程位置保～河区间交底工程项目 II～V级围岩初期支护交底日期 2012-2-18 交底内容及附图①同步里程检查：每榀拱架间距按设计要求进行控制（拱架间距：Ⅳ级1000mm、Ⅴ级750mm），安装时以测量组放线的里程为基础，量取至隧道左右侧及拱顶距离，间距允许误差为±50mm；②定中线：根据测量组放的中线点，直线段采用三点一线法，曲线段根据交底偏移；③拱架水平：拱架水平由测量组滞后开挖面5m放出标高点（距离拱脚连接板的高度1 m），工区立拱、质检工程师检查时，采用水平管把测量水平点导致立拱位置。
隧道初期支护安全技术交底
隧道初期支护安全技术交底随着城市化进程的快速推进，地下隧道建设在交通建设中扮演着重要的角色。
为了确保隧道的安全和稳定，隧道初期支护技术显得尤为重要。
本文将对隧道初期支护安全技术进行交底，确保相关工作人员能够全面了解、熟悉并规范操作。
下面将从隧道初期支护技术的重要性、常见的支护方式以及工作中需要注意的事项三个方面对隧道初期支护安全技术进行交底。
一、隧道初期支护技术的重要性隧道初期支护技术是确保隧道安全施工和运营的重要环节。
在隧道施工过程中，面临着各种地质条件、工程难题和风险挑战。
隧道初期支护技术的目标是保持隧道的稳定，抵抗地表和地下水的压力，防止地层塌方和内堆等事故的发生。
只有通过科学合理的支护措施，才能确保隧道的安全性和稳定性，同时为后续的施工提供一个良好的基础。
二、常见的支护方式在隧道初期支护中，有多种常见的支护方式：1. 土压平衡法：土压平衡法采用盾构机进行施工，通过人工控制盾构机在隧道施工过程中的推进速度和注浆压力，使土体保持平衡状态，从而实现隧道初期的支护。
2. 钢拱架支护法：钢拱架支护法常用于较大跨度的地下隧道。
在施工过程中，先建立起一定长度的钢拱架，然后再进行后续的开挖作业。
钢拱架能够有效地支撑隧道，防止地层塌方。
3. 岩体锚喷法：岩体锚喷法是一种常见的地下岩体支护方式。
在隧道初期开挖时，通过钢筋锚杆和泵送喷射混凝土的方法，将岩体牢固地与隧道墙壁连接起来，增强了隧道的稳定性和承载力。
三、工作中需要注意的事项在进行隧道初期支护工作时，需要注意以下事项：1. 细致的施工计划：在进行隧道初期支护工作前，必须制定详细的施工计划，包括支护方法、支护时间、施工步骤等。
严格按照计划进行施工，确保施工进度和质量。
2. 定期巡视检查：隧道初期支护工作完成后，需要定期巡视检查支护结构的情况。
对于发现的问题及时进行处理，确保支护结构的完好和可靠。
3. 严格遵循相关操作规程：隧道初期支护工作涉及到大量的操作规程和安全措施，工作人员必须严格遵循相关规定，正确佩戴个人防护装备，确保自身安全。
初期支护技术交底
2.４.锚杆要安装垫板,在砂浆体的强度达到1０ＭPa后，垫板要用螺帽上紧并与喷层面紧贴，未接触部位必须楔紧。
2.５.砂浆要拌合均匀，随拌随用,一次拌合的砂浆要在初凝前用完。
2．6.锚杆安设后不得随意敲击，填充砂浆终凝前其端部不得悬挂重物。
交底人签字：复核人签字：监理签字:
日期：日期：日期：
技术交底记录
编号：
工程名称
吉图晖JSHI标三工区草木沟隧道工程
施工班组
隧道队
分项工程
初期支护交底
施工图号
相对人签字
三．钢筋网
１.设计参数：采用Φ6的钢筋网片。网格间距：III级围岩，25cm＊25cｍ,IＶ、V级围岩，２0cm＊20ｃm。安装部位:拱墙。
2.钢筋Байду номын сангаас施工要符合下列要求：
初期支护施工工艺流程:施工准备→初喷混凝土→强支护→架立钢架→质量验收→安装钢筋网→质量验收→及早复喷混凝土→质量验收→施工锚杆→质量验收→结束。
一.喷射混凝土
喷射混凝土施工工艺流程：施工准备→受喷面处理→埋设喷层厚度标钉→机具到位→接通风水电，试机→初喷混凝土作业→复喷混凝土作业→质量检查（合格)→结束。
2.１.钢筋网片要按设计网格尺寸在加工场集中制作,钢筋网片考虑方便运输和安装,网片尺寸采用1.1m*1．5m。
2.２.钢筋网片要在喷射混凝土后铺挂,使其与喷射混凝土形成一体。
2.3.采用双层钢筋网时，第二层钢筋网要在第一层钢筋网被混凝土覆盖后铺设,其覆盖厚度不小于3m。
2．4．网格间距要符合要求，网格尺寸允许偏差±1０mm。钢筋网搭接长度为1~2个网格,允许偏差±50mｍ,要与锚杆或其他固定装置连接牢固。
初期支护技术交底
初期支护技术交底第一章编制依据1、《公路隧道施工技术规范》JTG B60—20092、《公路工程质量检验评定标准》JTG F80/1-20043、《锚杆喷射混凝土支护技术规范》GB 50086—20014、《公路工程施工安全技术规程》JTJ076-955、本标段施工招标文件、技术设计图纸、设计说明等6、国家的法律、法规及地方有关施工安全、工地保安、人员健康、劳动保护、土地使用与管理、环境保护与文明施工方面的具体规定和技术标准。
第二章工程简介及技术要求本交底编制范围为林长高速06标段隧道工程，包括尖庄隧道、摩寺迪隧道、和白家庄隧道,本标段双线隧道工程总计860.5m/3座（长度按整幅计、半幅折算)，隧道限界高度为5m、限界宽度为10.25m，洞内围岩类型主要为Ⅲ级、Ⅳ级及Ⅴ级围岩。
地质情况为石英砂岩,岩质破碎，水平夹层多，层间节理与竖向裂隙发育呈块状镶嵌结构.全隧采用锚喷支护、复合式衬砌。
尖庄隧道工程，起讫里程为左线ZK32+670～ZK32+838,全长168m；右线YK32+800～YK32+935，全长135m。
摩寺迪隧道工程，起讫里程为左线ZK34+260～ZK34+672，全长412m;右线YK34+336～YK34+606，全长270m。
白家庄隧道工程，起讫里程为左线ZK34+930～ZK35+268，全长338m；右线YK34+970～YK35+362，全长392m。
隧道按新奥法施工，Ⅲ级围岩地段采用全断面法开挖,Ⅳ级围岩地段采用台阶法开挖，Ⅴ级围岩地段采用台阶法中间预留核心土法施工。
采用湿式风枪钻孔，光面爆破，非电毫秒雷管网络起爆；装载机装碴，自卸汽车运输；湿喷机喷射砼支护。
本隧道衬砌支护参数表如下第三章总体操作细则第一节开挖超前支护1超前小导管施工围岩等级为Ⅴq型，围岩破碎、自稳能力差，根据施工图纸要求,设计采用拱部Ф42超前小导管。
超前小导管施工应符合下列规定：1。
1 超前小导管沿隧道拱部均应布置，环向间距35cm、每环47根.1.2 用YT-28 风钻开孔,钻机以10°—15°外插角钻孔完成1。
初期支护技术交底
复核人
接底人
时间
技术交底书
单位：##
编号：
工程名称
隧道
交底日期
交底项目
初期支护
交底号
交底内容：
插入后若孔口无砂浆溢出，应及时补注。灌浆压力不得大于0.4MPa。砂浆应拌和均匀，随拌随用，一次拌和的砂浆应在初凝前用完。
⑤普通中空锚杆锚孔灌浆必须采用锚孔口进浆、中空锚杆体的中空通孔作排气回浆管的注浆工艺。
首榀钢架加工完成后应放在平整的场地进行试拼，与1：1放大样进行比样，各
交底人
复核人
接底人
时间
技术交底书
单位：##
编号：
工程名称
隧道
交底日期
交底项目
初期支护
交底号
交底内容：
部尺寸符合要求时方可进行批量生产。周边拼装允许偏差为：±3cm，平面翘曲应小于2cm,钢架安装前应检查断面的中线和高程,钢架必须紧贴岩面，钢架安装前应清除底脚下的虚渣及其他杂物，必须落在坚实的基础上，安装允许偏差横向和高程均为：±5cm，垂直度允许偏差为：±2°。各节钢架的连接螺栓必须拧紧，连接钢板之间以连接板螺栓连接并密贴,沿钢架外缘每个2m应用钢楔或砼预制块楔紧。
交底内容：
交底人
复核人
接底人
时间
技术交底书
单位：##
编号：
工程名称
隧道
交底日期
交底项目
初期支护
交底号
交底内容：
6、喷射混凝土施工
6.1喷射混凝土设计
隧道喷射混凝土厚度与设置部位见下表。施工中严格控制喷射砼配合比和回弹量，确保喷射砼质量。为保证工程质量、减少回弹量和粉尘，本工程所有喷混凝土支护全部采用湿喷法施工。
⑴喷射前应对受喷岩面进行处理。一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
初期支护安全技术交底
安全技术交底书
交底单位：中国铁建二十一局集团丽香铁路项目经理部
主送单位架子六队工程名称美全隧道
交底内容：
初期支护
1、施工期间，应对支护的工作状态进行定期和不定期的检查，在不良地质地段应由专人每班检查，当发现支护变形或损坏时，应立即修整加固。
2、构件支撑的立柱不得置于虚碴和活动石块上，在软弱围岩地段，立柱底面应加设垫板或垫梁。
3、暂停施工时"应将支护直抵开挖面。
正洞与辅助坑道的连接处，应加强支护。
4、喷锚支护应符合下列规定：
4.1、在碴堆上作业时，应避免踩踏活动的岩块；
4.2、在梯、架上作业时，安置应稳妥，应有专人监护。
4.3、清除开挖面上的松动岩体、开裂的喷混凝土时，人员不得处于被清除物的正下方。
4.4、作业中如发生风、水、输料管路堵塞或爆裂时，必须依次停止风、水、料的输送。
5、钢架及钢筋网的安装、作业人员之间应协调动作，在本排钢架或本片钢筋网未安装完毕，并与相邻的钢架和锚杆连接稳妥之前，不得擅自取消临时支撑。
6、对锚喷支护体系的监控量测中发现支护体系变形、开裂等险情时，应采取补救措施。
当险情危急时，应将人员撤出危险区。
交底：复核：审核：接收：日期：。
初期支护施工技术交底
中铁十七局集团张呼铁路ZHZQ-2标技术交底书工 程 项 目 隧道工程合 同 号 ZHZQ-2标分项工程名称 初期支护 施工单位 中铁十七局集团 里 程 DK71+000～DK70+880 交底日期2014年8月20日交底地点大尖山四号隧道出口初期支护施工技术交底一、交底内容DK71+000～DK70+880Ⅳ级初期支护主要采用锚杆、格栅钢架、挂钢筋网、喷射混凝土及监控量测。
软弱破碎围岩地段支护及早封闭成环。
各级围岩对应的施工参数见下表。
二、施工工艺流程初期支护施工工艺流程见下图。
衬砌类型预留变形量(cm) 初期支护喷射混凝土 钢筋网 锚杆钢架 施做部位 厚度(cm) 设置 部位 网格间距(cm) 钢筋规格 设置部位 间距(环*纵)(m) 长度(m) 设置部位 钢架类型 间距(m) Ⅳ级8拱墙 仰拱25 10拱墙20*20Ø6拱墙 1.2*1.2 3.5 拱墙格栅1.0边墙1.2*1.53.0三、锚杆支护拱部系统锚杆采用带排气装置的Φ22组合中空注浆锚杆，边墙采用Φ22砂浆锚杆。
施工准备是否符合标准调整分层喷混凝土到设计厚度围岩量测反馈、确定支护参数通风排烟清理危石处理欠挖冲洗岩面检查断面超欠挖超挖是否≥10cm初喷混凝土3cm打锚杆挂钢筋网喷混凝土回填有无质量问题施工放样安装格栅钢架或中隔壁改进是否有无是初期支护施工工艺框图1、中空注浆锚杆主要用于拱部系统支护。
本标段隧道正洞拱部均采用中空注浆锚杆，开挖后在拱部按设计要求的间距打设锚杆，然后压注水泥砂浆，在隧道的拱部形成整体支护结构。
放线：按设计间距在隧道拱部标出锚杆位置。
钻进及安装：风钻对准标出的锚杆位置孔位，对凿岩机供风供水，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻砟堵塞凿岩机的水孔；钻至设计深度后退出钻杆，采用高压风清孔。
连接锚杆：先清理塑料锚头、锚杆孔中异物，然后将锚头安装在锚杆一端。
如锚杆需接长，以连接套管将两根短锚杆连成长锚杆。
隧道初期支护安全技术交底
葛洲坝集团公司山西中南部铁路通道工程ZNTJ-4标段项目部四分部隧道初期支护安全技术交底编制：汪贤涛审核：批准：中国葛洲坝集团公司股份有限公司2011年6月6日隧道初期支护安全技术交底隧道初期支护施工应严格执行（2009-09-24）《铁路隧道工程技术规范》、铁建设（2010）120 号文件规定外；还应注意以下几点：1、进入工作面首先检查作业环境是否安全，作业台车的安全设施是否符合相关要求，移动时不得载人，就位后刹车，经过计算，强度、刚度安全储备，围栏设置（各层符合规定），操作平台应满铺。
作业人员必须服从现场负责人的统一安排，各班组长在施工前对作业人员进行安全技术交底及坚持班前安全讲话制度。
2、不许穿拖鞋及赤膊上班，作业时根据作业要求佩戴好防护用品。
3、必须按安全技术交底的程序进行作业，施工中发现问题及时报告现场领导。
4、施工所用各种机具设备和劳动保护用品应定期进行检查和必要的验收，保证其经常处于良好状态。
不合格的机具设备和劳动保护用品严禁使用。
5、专人负责安全防护监控，对四周围岩密切关注，发现异常情况立即组织施工人员撤离。
隧道初期支护针对性交底：一、洞身锚杆施工1.施工前首先检查锚杆施工操作平台的稳定性、平台周围设有不低于1 米的围栏、操作人员穿防滑鞋、安全防护设施齐全。
2.打锚杆眼要按照设计的间距进行、及时量测锚杆眼的深度。
3.打锚杆眼的风钻支架要支在稳定处。
使用电钻，应防止触电事故的发生。
4.锚杆施工地段不得进行拆卸、修理风钻等与本工序无关的其他作业。
5.锚杆施工要有专人检查安全及锚固质量等项工作。
二、小导管注浆施工1、首先检查施工上方围岩的稳定性，必要时先做好锚喷支护工作，确保施工人员安全。
2、钻机必须设置稳固并经常检查。
3、操作人员遵守钻机作业的相关安全规定。
4、小导管注浆作业时密切观察注浆压力，防止爆管。
5、搭设的作业平台符合安全要求，严禁施工人员攀登脚手架及钢筋头上下，须设置安全梯、系安全绳。
初期支护安全技术交底
三、现场处置措施
1、坍塌事故现场处置措施：
1.1当施工现场的现场管理人员、施工作业人员等发现有裂缝或发出异常声响时，应立即报告项目部负责人，并远离危险区域，采取措施消除隐患，如不能处理，需将人员设备撤离至安全地带，并设置警戒线及警戒标志。
1.2当塌方事故发生后，造成人员被埋、被压的情况下，应保护好现场，在确认不会再次发生同类事故的前提下，立即组织人员进行抢救受伤人员
3．3创伤出血者迅速包扎止血，送往医院救治。
3．4发生断指立即止血，尽可能做到将断指冲洗干净，用消毒敷料袋包好，放入装有冷饮的塑料袋内，将断指与伤者立即送往医院。
3．5肢体骨折，固定伤肢，避免不正确的抬运，送往医院。
3．6肢体卷入设备内，立即切断电源，如果肢体仍被卡在设备内，不可用倒转设备的方法取出肢体，妥善的方法是拆除设备部件，无法拆除拨打119报警。
1.4当发现有人受伤时，拨打120向当地急救中心取得联系，详细说明事故地点、严重程度、联系电话，并派人到路口接应。
2、物体打击现场处置措施
2.1当发生物体打击事故后，抢救的重点放在对颅脑损伤、胸部骨折和出血上进行处理。
2.2出现颅脑损伤，必须维持呼吸道通畅。昏迷者应平卧，面
初期支护施工安全技术交底
安全技术交底记录资料编号：工程名称交底日期交底级别三级项目或工序名称初期支护施工交底人接受交底班组交底内容：初期支护施工安全技术交底一、安全要求：1、隧道各部开挖后，必须根据围岩情况、施工设计采取有效的支护。
2、施工期间，现场施工负责人应会同有关人员对支护各部定期进行检查。
在不良地质地段每班应设专人随时检查，当发现支护变形或损坏时，应立即整修和加固；当变形或损坏情况严重时，应先将施工人员撤离现场，再行加固。
3、洞内支护，宜随挖随支护，支护至开挖面的距离一般不得超过4m，如遇石质破碎、风化严重和土质隧道时，应尽量缩小支护工作面。
当短期停工时，应将支撑直抵工作面。
4、不得将支撑立柱置于废碴或活动的石头上。
软弱围岩地段的立柱应加设垫板或垫梁，并加木楔塞紧。
7、钢支架安装，宜选用小型机具进行吊装，并应遵守操作规程“起重吊装”的规定。
8、喷锚支护时，危石应先清除干净，脚手架应牢固可靠，喷射手应配戴防护用品；机械各部应完好正常，压力应保持在0.2MPa左右；注浆管喷嘴严禁对人放置。
9、当发现已喷锚区段的围岩有较大变形或锚杆失效时，应立即在该区段增设加强锚杆，其长度应不小于原锚杆长度的 1.5 倍。
如喷锚后发现围岩突变或围岩变形量超过设计允许值时，宜用钢支架支护。
10、当发现测量数据有不正常变化或突变，洞内或地表位移值大于允许位移值，洞内或地面出现裂缝以及喷层出现异常裂缝时，均应视为危险信号，必须立即通知作业人员撤离现场，待制定处理措施后才能继续施工。
二、事故应急处置措施1、事故应急的报告事故发生后，当事人或目击者要立即将情况向现场技术员、工班长汇报，也可拨打项目部安全科电话进行汇报（电话号码：）。
2、救援措施（1）当施工现场出现险情时，要立即停止作业，并将情况向现场技术员或工班长汇报，待险情排除后方可继续施工。
（2）发生事故时，要引导现场作业人员从安全的位置疏散。
（3）对受伤人员进行营救至安全地带。
（4）对受伤人员进行简易的抢救和包扎工作。
初支护交底
目录一、施工工序 (2)二、施工要点 (2)1、喷射混凝土 (2)2、锚杆 (3)3、钢筋网 (4)4、钢架 (5)(1)钢架加工要点 (5)（2）钢架安装施工要点 (5)5、初期支护质量要求 (7)6、超前小导管预注浆支护 (7)隧道初期支护施工技术交底一、施工工序开挖完后初喷4cm封闭围岩、安设拱架、施作锚杆、挂钢筋网片，复喷C20混凝土。
安装钢架时采用系统锚杆对钢架进行固定。
锁脚锚杆每榀4根两侧各2根角度向下（30°60°）与钢架连接紧固，所有锚杆都必须安装垫板，垫板应与喷射混凝土紧密接触。
Ⅳ、Ⅴ级围岩系统锚杆的垫板可在复喷完成后安装，以便于锚杆数量、间距、长度、拉拔试验的监测。
二、施工要点1、喷射混凝土（1）隧道开挖后应立即对岩面初喷混凝土，以防岩体发生松弛。
（2）喷射作业应分段、分片依次进行，喷射顺序自下而上进行。
（3）喷射混凝土作业需紧跟开挖面时，下次爆破距喷射混凝土作业完成时间的间隔不不小于4h。
（4）喷射混凝土混合料应随拌随喷，回弹物不得重新用作喷射混凝土材料。
（5）首层喷砼时，要着重填平补齐，将小的凹坑喷圆顺。
岩面有严重坑洼处采用锚杆吊模模喷砼处理。
（6）喷射作业应以适当厚度分层进行，后一层喷射应在前一层混凝土终凝后进行。
若终凝后间隔1h以上且初喷表面已蒙上粉尘时，受喷面应用高压风水清洗干净。
（7）喷射混凝土作业时喷嘴应垂直岩面；喷嘴距岩面距离以0.6m～1.2m为宜，喷射料束与受喷面垂线成5°～15°夹角时最佳；喷射时，应使喷射料束螺旋形运动；喷射机工作压力应控制在0.1～0.15MPa。
（8）钢架与壁面之间的间隙应用混凝土充填密实；喷射混凝土应由两侧拱脚向上对称喷射，并将钢架覆盖、保证将其背面喷射填满，粘结良好。
拱脚基础喷射混凝土要密实，严禁悬空。
（9）复喷混凝土终凝2h后，应喷水养护，养护时间不少于7d；隧道内环境温度低于＋5℃时，不得喷水养护。
隧道初期支护技术交底
后一层喷射在前一层混凝土终凝后进行。
进行喷射砼作业，必须具备良好的通风及照明，确保喷射面的可见性及作业面空气清新以便能及时观察作业面的质量及厚度。
喷射混凝土应适时进行养护，隧道内环境温度低于5℃时不得洒水养护。
格栅拱架各节点的联结一定要对齐，并确保牢固可靠。花拱架纵向之间用连接钢筋焊接。
2、格栅拱架加工制作：
自行加工，在洞外焊制。按1:1比例放样设立工作台。按设计分节
垫板、螺栓联结。加工做到尺寸准确，弧形圆顺，花拱架加工后先试拼，检查其平面翘曲和横断面误差。
3、格栅拱架安装：
按设计位置现场测量定位：首先测定出隧道中线，确定高程，然
材料要求：优先选用质量符合标准的普通硅酸盐水泥，有防腐要求的按设计要求选择，水泥等级不低于42.5级。细骨料以细度模数2.3～3.0的中砂最佳，含泥量不超过3%，其余各项指标符合有关标准。粗骨料：选用豆石，最大粒径不超过20mm，其它指标符合质量标准。并根据设计要求加入优质早强剂、速凝剂、气密剂等外加剂，抗水压衬砌段和全封闭复合衬砌段按设计要求加入钢纤维。
交底单位
接收单位
交底人
接收人
年
月
日
施管表5
工程名称
分部工程
分项工程名称
S4初期支护
交底内容：
喷射混凝土前对喷射面进行净空检查，检查时先复核中线及高程，在确保中线高程准确后，用激光断面检测仪或坐标法检查开挖断面，认真做好记录，在确认断面不存在欠挖的情况下进行喷射作业。
喷射作业面检查合格后，对岩面进行清洗。对于坚硬不软化已喷混凝土封闭的岩面采用高压水冲洗后用高压风吹净；对于遇水软化的泥质岩面，用高压风吹净岩面灰尘，在已清净的岩面上，按要求埋设钉子，作为量测喷射砼厚度之作用，然后进行砼喷射作业。
03初期支护作业安全技术交底
安全技术交底记录交底单位：*标项目经理部
交底级别：三级交底交底编号
交底人：复核：
初期支护作业安全技术交底
一、交底范围
本交底适用于*标项目经理部管段内初期支护作业施工。
二、本工序存在的危险源
本工序作业中主要安全风险包括：找顶不彻底；围岩变形超限失稳、上一循环支护强度不足工作面坍塌；临时用电不符合要求、照明光照度不足；高空作业台(支)架失稳、安全防护失效；施工机具失稳及安全性能缺失、降低；空气污染；违章作业、管理缺失等。
三、交底内容
1.隧道支护每项工序施工前均应对作业面进行检查，清除松动的岩石和喷射混凝土块。
2.隧道初支施工作业面用电应符合临时用电的要求，其照明应采用36V以下安全电压。
3.支护作业现场施工机械、料物堆放、防尘设施布置应符合安全施工要求。
施工场地应平整，排水通畅，应做到文明施工。
4.加强作业区的通风、照明、采取防尘措施降低粉尘浓度。
5.机具设备应置于安全地段。
喷射机、灌浆机、水箱必须装置压力表和安全阀，定期进行耐压检测，合格方可使用。
6.突然断水或断料时，喷头应迅速移离受喷面。
7.发生堵管时，应尽快疏通。
处理堵管时喷嘴前严禁站人。
8.洞内污水须做到净化达标排放，保持机具的整洁，喷射作业完毕后应及时清洗。
初期支护—锚杆技术交底
梅花形状布置
环纵间距100×50
L=400
拱墙设置
梅花形状布置
环纵间距100×75
L=400
D51自进式
锁脚锚杆
拱墙/拱角布置
拱墙/拱角
拱墙/拱角
(1)钻孔
首先根据各段锚杆的设计间距用红油漆标出锚杆的位置（锁脚锚杆每榀8根，其长度与对应径向锚杆相同），然后按照孔位移动钻孔台车并固定。在钻孔前，检查岩面有无松动石块或初喷混凝土有无空壳、开裂等现象，若有，需经处理后方能开钻。开钻时钻头对准孔位，凿岩机应先供风，然后钻进；软岩中钻进时，钻头的汽孔易堵塞，应放慢钻进速度，多回转、少冲击。钻孔过程中尽量保持钻杆垂直于岩面，钻孔完成后，用高压风吹净孔内岩屑，并检查钻孔是否畅通及深度（一般应大于设计孔深5-10cm）。
(2)锚杆安装
钻孔质量经检查合格后进行锚杆的安装施工。
a将锚头与锚杆端头连接；
b将组合杆体送入孔内，直达孔底（端头距孔底5cm），并注意转动体；
c将止浆塞穿入锚杆末端与孔口齐平并与杆体固紧；
d锚杆末端戴上垫板，然后拧紧螺母，使垫板与围岩表面贴紧；采用扭矩扳手施加锚杆预应力, 锚杆外露孔口长为10cm～15cm。
施工技术交底书
编制单位/部门：
工程名称
分项工程名称
初期支护—锚杆
内容：
初期支护—锚杆技术交底
洞身初期支护锚杆请按下列技术施工：
本隧道径向采用D25中空注浆锚杆呈梅花型布置，锁脚采用D51自进式注浆锚杆。设计参数见下表：（单位cm ）
衬砌类型
大管棚（每榀）
Ⅴ级
Ⅳ级
D25中空
注浆锚杆
拱墙设置
梅花形状布置
e在安装锚杆垫板时，应确保垫板与锚杆垂直，并与初喷混凝土面密贴紧压；当孔的轴线与孔口不垂直时，应采取措施保证垫板能均匀地紧压岩面。
初期支护首件工程技术交底
技术交底单
本隧道在不同围岩级别的开挖方法下，具体支护参数不同，隧道初期支护必须紧随开挖面按照设计标准施做，以减少围岩暴露时间，抑制围岩变形，防止围岩在短期内松弛剥落。
表3-2 西垭子隧道初期支护参数表
衬砌类型
预留
变形
量
（cm）
初期支护
喷射混凝土钢筋网锚杆钢架
部位
厚度
（cm）
部位
网格间
距（cm）
钢筋
规格
部位间距（m）
长度
（m）
部位
钢架
类型
间距
（m）
Z5+ 12 全断
面
26 拱墙
20*20
双层
Φ8
拱部0.6*1.0
4 全环
I20a
型钢
0.6
边墙0.6*1.0
Z5 12 全断
面
24 拱墙20*20 Φ8
拱部0.8*1.0
3.5 全环
I18
型钢
0.8
边墙0.8*1.0
Z4+ 8 全断
面
22 拱墙25*25 Φ8
拱部 1.2*1.2
3.5 全环
I16
型钢
1.2
边墙 1.2*1.2
Z4 8 全断
面
20 拱墙25*25 Φ8 拱墙 1.2*1.2 3 全环
I14
型钢
1.2
ZT4 12 全断
面
24 拱墙20*20 Φ8 拱墙0.8*1.0 3 全环
I18
型钢
0.8
Z3 5 拱部12 拱部25*25 Φ8 拱部 1.2*1.2 2.5 / / / 编制：审核：。
