电气测试技术-实验指导书

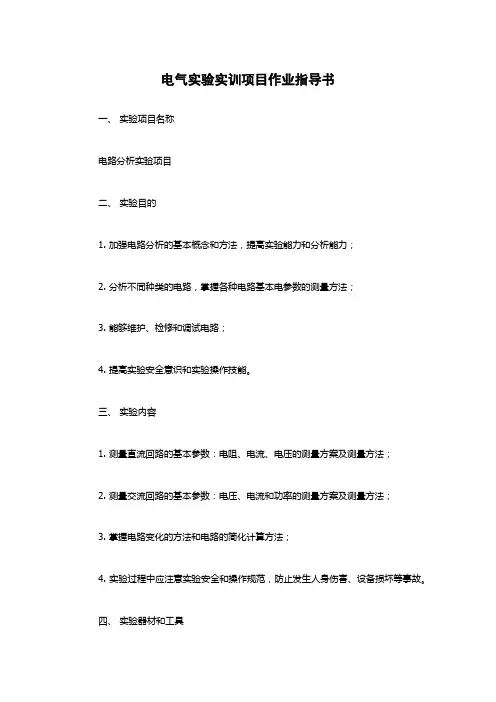

电气实验实训项目作业指导书
电气实验实训项目作业指导书一、实验项目名称电路分析实验项目二、实验目的1. 加强电路分析的基本概念和方法，提高实验能力和分析能力；2. 分析不同种类的电路，掌握各种电路基本电参数的测量方法；3. 能够维护、检修和调试电路；4. 提高实验安全意识和实验操作技能。
三、实验内容1. 测量直流回路的基本参数：电阻、电流、电压的测量方案及测量方法；2. 测量交流回路的基本参数：电压、电流和功率的测量方案及测量方法；3. 掌握电路变化的方法和电路的简化计算方法；4. 实验过程中应注意实验安全和操作规范，防止发生人身伤害、设备损坏等事故。
四、实验器材和工具1. 万用表；2. 电阻箱；3. 电流表；4. 电压表；5. 直流电源；6. 交流电源；7. 电路板。
五、实验流程1. 实验前需检查实验器材和工具是否齐备，排除可能出现的问题。
2. 准备实验所需的样品或样件，在实验板上连接电路，并按照电路中元件的布局和连接方式进行正确连接。
3. 测量直流回路的基本参数：先接通直流电源，在通过万用表测试电阻的大小。
然后测量电路中的电流和电压大小，并进行记录分析。
4. 测量交流回路的基本参数：先接通交流电源，在通过万用表测试电路中元件的大小。
然后为了测量电路中的电流和电压大小，并进行记录分析。
5. 对于电路的变化和简化计算方法，先进行预测并估计，然后在实际操作中进行验证。
6. 在实验中应注重安全意识和操作规范，严禁一人独自实验，必要时可有实验指导进行辅导。
七、实验小结本次电路分析实验，通过对直流回路和交流回路的测量，掌握了电路的基本参数，如电流、电压、电阻等的测量方法。
同时，也对电路中元件的大小和作用有了更深入的了解和理解。
此外，本次实验还掌握了电路的变化和简化计算方法，并进一步培养了自己的实验能力和分析能力。
在实验中，我们还注重实验安全和操作规范，这也提醒我们在平时的日常生活中要注意安全和规范，防止不必要的损失和危险。

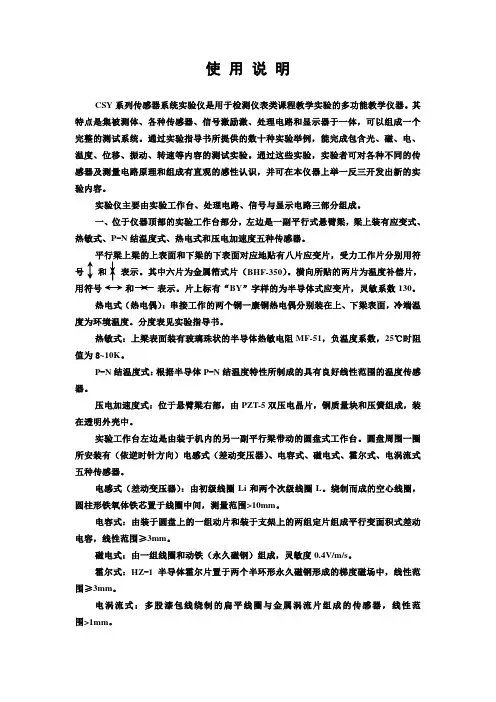

电气测量技术-实验课案
使用说明CSY系列传感器系统实验仪是用于检测仪表类课程教学实验的多功能教学仪器。
其特点是集被测体、各种传感器、信号激励激、处理电路和显示器于一体，可以组成一个完整的测试系统。
通过实验指导书所提供的数十种实验举例，能完成包含光、磁、电、温度、位移、振动、转速等内容的测试实验。
通过这些实验，实验者可对各种不同的传感器及测量电路原理和组成有直观的感性认识，并可在本仪器上举一反三开发出新的实验内容。
实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。
一、位于仪器顶部的实验工作台部分，左边是一副平行式悬臂梁，梁上装有应变式、热敏式、P-N结温度式、热电式和压电加速度五种传感器。
平行梁上梁的上表面和下梁的下表面对应地贴有八片应变片，受力工作片分别用符号和表示。
其中六片为金属箔式片（BHF-350）。
横向所贴的两片为温度补偿片，用符号和表示。
片上标有“BY”字样的为半导体式应变片，灵敏系数130。
热电式（热电偶）：串接工作的两个铜一康铜热电偶分别装在上、下梁表面，冷端温度为环境温度。
分度表见实验指导书。
热敏式：上梁表面装有玻璃珠状的半导体热敏电阻MF-51，负温度系数，25℃时阻值为8~10K。
P-N结温度式：根据半导体P-N结温度特性所制成的具有良好线性范围的温度传感器。
压电加速度式：位于悬臂梁右部，由PZT-5双压电晶片，铜质量块和压簧组成，装在透明外壳中。
实验工作台左边是由装于机内的另一副平行梁带动的圆盘式工作台。
圆盘周围一圈所安装有（依逆时针方向）电感式（差动变压器）、电容式、磁电式、霍尔式、电涡流式五种传感器。
电感式（差动变压器）：由初级线圈Li和两个次级线圈L。
绕制而成的空心线圈，圆柱形铁氧体铁芯置于线圈中间，测量范围>10mm。
电容式：由装于圆盘上的一组动片和装于支架上的两组定片组成平行变面积式差动电容，线性范围≥3mm。
磁电式：由一组线圈和动铁（永久磁钢）组成，灵敏度0.4V/m/s。
电工学实验指导书
实验一 正弦稳态交流电路相量的研究一、实验目的1．研究正弦稳态交流电路中电压、电流相量之间的关系。
2. 掌握日光灯线路的接线。
3. 理解改善电路功率因数的意义并掌握其方法。
二、原理说明 图1-11. 在单相正弦交流电路中，用交流电流表测得 各支路的电流值， 用交流电压表测得回路各元件两 端的电压值，它们之间的关系满足相量形式的基尔 霍夫定律，即 Σ0I =和Σ0U =。
2. 图1-1所示的RC 串联电路，在正弦稳态信 号U 的激励下，u R 与u C 保持有90º的相位差，即当 图1-2R 阻值改变时，U R 的相量轨迹是一个半圆。
U 、U C 与U R 三者形成一个直角形的电压三 角形，如图1-2所示。
R 值改变时，可改 变φ角的大小，从而达到移相的目的。
3. 日光灯线路如图10-3所示，图中 A是日光灯管，L 是镇流器， S 是启辉器，C 是补偿电容器，用以改善电路的功率因数（cos φ值）。
有关日光灯的工作原理请自行翻阅有关资料。
三、实验设备四、实验内容1. 按图1-1 接线。
R 为220V 、15W 的白炽灯泡，电容器为 4.7μF/450V 。
经指导教师检查后，接通实验台电源， 将自耦调压器输出( 即U)调至220V 。
记录U 、U R 、U C 值，U cR验证电压三角形关系。
日光2.灯线路接线及功率因数的改善按图1-4组成实验线路经指导老师检查后，接通实验台电源，将自耦调压器的输出调至220V ，记录功率表、电压表读数。
通过一只电流表和三个电流插座分别测得三条支路的电流，改变电容值，进行三次重复测量。
五、实验注意事项1. 本实验用交流市电220V ，务必注意用电和人身安全。
2. 功率表要正确接入电路。
3. 线路接线正确，日光灯不能启辉时， 应检查启辉器及其接触是否良好。
六、预习思考题1. 参阅课外资料，了解日光灯的启辉原理。
2. 在日常生活中，当日光灯上缺少了启辉器时， 人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮（DG09实验挂箱上有短接按钮，可用它代替启辉器做一下试验。

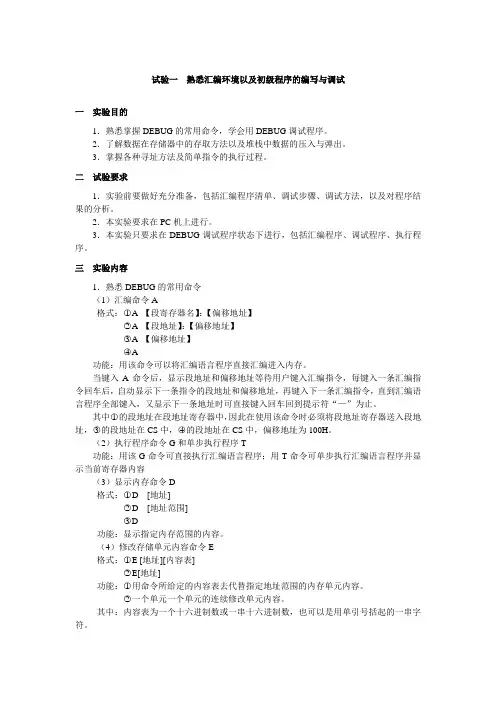

电气微机实验指导书(最终版) (1)
试验一熟悉汇编环境以及初级程序的编写与调试一实验目的1．熟悉掌握DEBUG的常用命令，学会用DEBUG调试程序。
2．了解数据在存储器中的存取方法以及堆栈中数据的压入与弹出。
3．掌握各种寻址方法及简单指令的执行过程。
二试验要求1．实验前要做好充分准备，包括汇编程序清单、调试步骤、调试方法，以及对程序结果的分析。
2．本实验要求在PC机上进行。
3．本实验只要求在DEBUG调试程序状态下进行，包括汇编程序、调试程序、执行程序。
三实验内容1．熟悉DEBUG的常用命令（1）汇编命令A格式：○1A 【段寄存器名】：【偏移地址】○2A 【段地址】：【偏移地址】○3A 【偏移地址】○4A功能：用该命令可以将汇编语言程序直接汇编进入内存。
当键入A命令后，显示段地址和偏移地址等待用户键入汇编指令，每键入一条汇编指令回车后，自动显示下一条指令的段地址和偏移地址，再键入下一条汇编指令，直到汇编语言程序全部键入，又显示下一条地址时可直接键入回车回到提示符“—”为止。
其中○1的段地址在段地址寄存器中，因此在使用该命令时必须将段地址寄存器送入段地址，○3的段地址在CS中，○4的段地址在CS中，偏移地址为100H。
（2）执行程序命令G和单步执行程序T功能：用该G命令可直接执行汇编语言程序；用T命令可单步执行汇编语言程序并显示当前寄存器内容（3）显示内存命令D格式：○1D [地址]○2D [地址范围]○3D功能：显示指定内存范围的内容。
（4）修改存储单元内容命令E格式：○1E [地址][内容表]○2E[地址]功能：○1用命令所给定的内容表去代替指定地址范围的内存单元内容。
○2一个单元一个单元的连续修改单元内容。
其中：内容表为一个十六进制数或一串十六进制数，也可以是用单引号括起的一串字符。
（5）检查和修改寄存器内容命令R格式：○1R○2R [寄存器名]功能：○1显示CPU内部所有寄存器的内容和全部标志位的状态。
○2显示和修改一个指定寄存器的内容和标志位的状态。

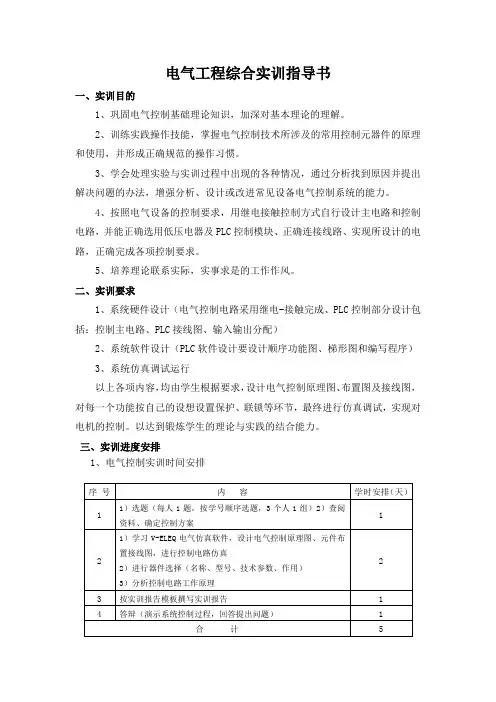

电气工程综合实训指导书
电气工程综合实训指导书一、实训目的1、巩固电气控制基础理论知识，加深对基本理论的理解。
2、训练实践操作技能，掌握电气控制技术所涉及的常用控制元器件的原理和使用，并形成正确规范的操作习惯。
3、学会处理实验与实训过程中出现的各种情况，通过分析找到原因并提出解决问题的办法，增强分析、设计或改进常见设备电气控制系统的能力。
4、按照电气设备的控制要求，用继电接触控制方式自行设计主电路和控制电路，并能正确选用低压电器及PLC控制模块、正确连接线路、实现所设计的电路，正确完成各项控制要求。
5、培养理论联系实际，实事求是的工作作风。
二、实训要求1、系统硬件设计（电气控制电路采用继电-接触完成、PLC控制部分设计包括：控制主电路、PLC接线图、输入输出分配）2、系统软件设计（PLC软件设计要设计顺序功能图、梯形图和编写程序）3、系统仿真调试运行以上各项内容，均由学生根据要求，设计电气控制原理图、布置图及接线图，对每一个功能按自己的设想设置保护、联锁等环节，最终进行仿真调试，实现对电机的控制。
以达到锻炼学生的理论与实践的结合能力。
三、实训进度安排1、电气控制实训时间安排2、PLC控制实训时间安排四、实训题目1、电气控制部分1）三相异步电动机的直接起动控制电路2）三相异步电动机点动控制电路3）三相异步电动机自锁控制电路4）三相异步电动机的多地控制电路5）三相异步电动机自动顺序控制电路6）三相异步电动机的顺序控制电路7）接触器切换星形/三角形启动控制电路8）按钮切换星形/三角形起动控制电路9）时间继电器切换星形/三角形起动控制电路10）按钮联锁的三相异步电动机正反转控制电路11）接触器联锁的三相异步电动机正反转控制电路12) 双重联锁的三相异步电动机正反转控制电路13) 工作台自动往返控制电路14) 带有点动的自动往返控制电路15) 正反转点动、启动控制电路16) 异步电动机单向点动、启动控制电路17) 双速交流异步电动机手动变速控制电路18) 双速交流异步电动机自动变速控制电路2、PLC控制部分（1）用PLC控制2台三相异步电动机，具体要求如下:1)两台电动机可以独立启动和停止；2)能同时使两台电动机停止；3)其中任意一台电动机过载时，两台电动机均停止。

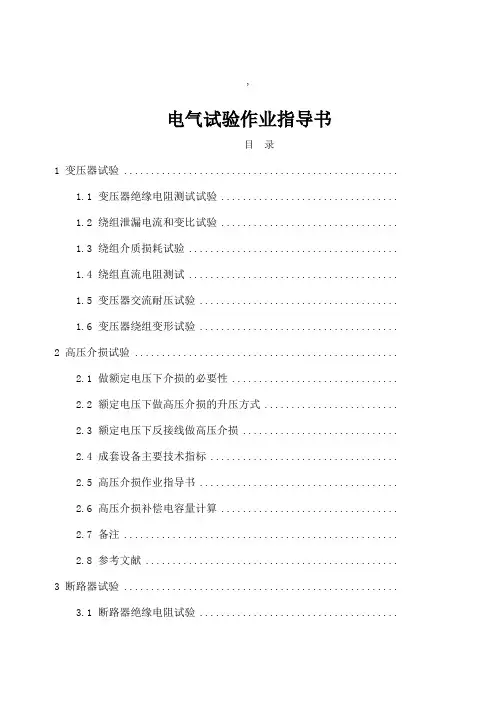

电气试验作业指导书
,电气试验作业指导书目录1 变压器试验 ...................................................1.1 变压器绝缘电阻测试试验.................................1.2 绕组泄漏电流和变比试验.................................1.3 绕组介质损耗试验 .......................................1.4 绕组直流电阻测试 .......................................1.5 变压器交流耐压试验 .....................................1.6 变压器绕组变形试验 .....................................2 高压介损试验 .................................................2.1 做额定电压下介损的必要性...............................2.2 额定电压下做高压介损的升压方式.........................2.3 额定电压下反接线做高压介损.............................2.4 成套设备主要技术指标 ...................................2.5 高压介损作业指导书 .....................................2.6 高压介损补偿电容量计算.................................2.7 备注 ...................................................2.8 参考文献 ...............................................3 断路器试验 ...................................................3.1 断路器绝缘电阻试验 .....................................3.2 断路器回路电阻试验 .....................................3.3 断路器耐压试验 .........................................3.4 ZN85-40.5型真空断路器机械特性试验......................4 电磁式电压互感器试验 .........................................4.1 PT试验前工作...........................................4.2 一、二次绕组直流电阻试验...............................4.3 变比极性试验 ...........................................4.4 绝缘电阻试验（220kV电磁式电压互感器绝缘电阻）..........4.5 介质损耗试验 ...........................................4.6 空载及伏安特性试验 .....................................4.7 三倍频感应耐压试验 .....................................5 电流互感器试验 ...............................................5.1 绝缘电阻测试 ...........................................5.2 介质损耗试验 ...........................................5.3 伏安特性试验 ...........................................5.4 直流电阻试验 ...........................................5.5 变比、极性试验 .........................................6 电容式电压互感器试验 .........................................6.1 CVT绝缘电阻试验716.2 CVT介损及电容量试验897 金属氧化物避雷器（MOA）试验 ..................................7.1 避雷器绝缘电阻测量947.2 直流1mA电压U1mA及0.75U1mA下的泄漏电流测量试验967.3 避雷器运行电压下的交流泄漏电流测量试验987.4 避雷器工频参考电流（选1mA）下的工频参考电压测量1008 电缆试验 .....................................................8.1 电力电缆绝缘电阻测试1038.2 电力电缆直流耐压及直流泄漏电流试验1058.3 电力电缆交流耐压试验1079 接地装置试验 .................................................10 安全工器具和绝缘油试验 ......................................10.1 绝缘油试验11410.1.1 绝缘油介质损耗角正切值tanδ测试11410.1.2 绝缘油工频耐压试验11510.2 绝缘工器具试验11710.2.1 绝缘手套试验11710.2.2 绝缘靴试验11810.2.3 绝缘操作杆试验11910.2.4 验电器启动电压试验1211 变压器试验1.1变压器绝缘电阻测试试验试验目的电力变压器是发电厂、变电站和用电部门最主要的电力设备之一，是输变电能的电器。
电气测试技术实验指导书
机械测试技术实验指导书编写：梁华琪学号：班级：姓名：安徽建筑工业学院机电系机械实验室2007年9月目录CSY－3000系列传感器与检测技术实验台说明书 (2)实验一金属箔式应变片—半桥性能实验 (4)金属箔式应变片—全桥性能实验 (6)实验三直流激励时霍尔式传感器位移特性实验 (8)实验四交流激励时霍尔式传感器的位移实验 (10)实验五霍尔转速传感器测电机转速实验 (12)磁电式转速传感器测速实验 (13)实验七光电转速传感器测速实验 (14)实验八差动变压器的应用—振动测量实验 (15)实验九压电式传感器测振动实验 (17)实验十压阻式压力传感器的压力测量实验 (18)实验十一扭短传感器静态性能实验 (20)实验十二超声波传感器测距实验 (22)CSY－3000系列传感器与检测技术实验台说明书CSY－3000系列传感器与检测技术实验台是在2000系列的基础上加常用的光电探测器实验，主要用于各大专院校、中专及职业技术院校开设的“自动检测技术” “传感器原理与技术” “工业自动化控制” “非电量电测技术”“光电检测技术”等课程的教学实验。
它是采用最新推出的模块化结构的产品。
实验台上采用的大部分传感器虽然是教学传感器（透明结构便于教学），但其结构与线路是工业应用的基础。
希望通过实验帮助广大学生加强对书本知识的理解，并在实验的进行过程中通过信号的拾取、转换、分析、掌握作为一个科技工作者应具有的基本的操作技能与动手能力。
一、实验台的组成CSY－3000系列传感器与检测技术实验台由主机箱、温度源、转动源、振动源、传感器、相应的实验模板、数据采集卡及处理软件、实验台桌等组成。
1、主机箱：提供高稳定的±15V、±5V、＋5V、±2V－±10V（步进可调）、＋2V－＋24V（连续可调）直流稳压电源；直流恒流源0．6mA－20mA可调；音频信号源（音频振荡器）1KHz～10KHz（连续可调）；低频信号源（低频振荡器）1Hz～30Hz（连续可调）；气压源0－20KPa（可调）；温度（转速）智能调节仪（开关置内为温度调节、置外为转速调节）；计算机通信口；主机箱面板上装有电压、电流、频率转速、气压、光照度数显表；漏电保护开关等。
电气实验原理指导书 全
(1) 三相异步电动机点动和自锁控制线路（3按钮，1常闭按钮,1KM,1KA）(2) 三相异步电动机的正反转控制线路(5按钮， 2KM,2KA)(3) 三相异步电动机Y—Δ降压起动控制线路(3按钮，3KM)(4) 三相异步电动机串电阻降压起动控制线路(2按钮，2KM)(5) 三相异步电动机能耗制动控制(2按钮，2KM,1KT)(6) 两台三相异步电动机起动顺序控制(4按钮，2KM,)(7) 双速异步电动机的控制线路（3按钮，3KM,4KA）(8) 工作台自动往返循环控制（3按钮，3KM,1KA）(9) 两地控制线路（3按钮，2KM，2行程，）(10) 双向起动、反接制动控制线路(11) C620车床电气控制（2按钮，1带自锁开关，1KM,1变压，1红灯，）(12) 电动葫芦电气控制电路实验(4按钮，3行程，4KM)(13) X62w铣床模拟控制线路的调试分析(3按钮，3个3钮子开关，6行程，6KM，1整流桥，1变压)(14) M7130平面磨床的电气控制线路（4按钮，3KM,1KA，3行程）（箱子上有4个按钮，7个钮子开关，5个KM，1个KT，2个FR，1个灯，2个变压，1个整流桥，）（1个按钮（电葫芦），2KM（双向反接制动），2个2钮子开关（铣床行程开关），2个灯或KM（铣床））7-1三相异步电动机点动和自锁控制线路一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点。
二、实验设备1．RTDJ35 三相鼠笼异步电动机2．RTDJ13 继电器，接触控制箱3．RTDJ13-1 继电器，接触控制箱4．RTDJ47-1 电机导轨，测速编码器三、实验方法1．实验前要检查控制屏左侧端面上的调压器旋钮须在零位，即将它向逆时针方向旋转到底。
各个电源输出端没有连接负载。
开启控制屏上的“电源总开关”，按下“开”按钮，向顺时针方向旋转．按下控制屏上的“3．M的三个线端A、B、C的电路，用导线按顺序串联起来，有三路。
TH-WD-3电气部分实验指导书
第一章TH-WD-3型维修电工技能实训操作台简介1-1 操作台的特点及技术参数一、操作台的特点1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；3、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监视及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；4、实训台为双人座，即可以两个同学同时进行实验，电源独立互不干扰。
二、操作台的技术参数1、输入电压：三相四线制380V±10% 50Hz2、工作环境：环境温度范围为-5～+40℃相对湿度<85%（25℃）海拔<4000m3、装置容量：<3kVA4、外形尺寸：1605×805×1630mm31-2 实训台配备实验台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压电流表。
（1）实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。
电源的输出设有短路保护。
（2）实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。
桌子左右各设有两个抽屉（带锁）。
（3）提供四只5408二极管；三只75Ω/75W电阻；一只10Ω/25W电阻。
1-3 操作台的操作使用说明1.三相电网线电压指示及指示灯为指示电网的线电压值，装有一只电压表和一只电压指示切换开关，可分别指示电网的U UV、U VW及U UW的线电压值。
2.总电源开关、漏电保护器及三相电源的输出总电源开关手柄拨向上时为接通，此时装置接通三相电源输入，按“启动”按钮，则三相交流电源从L1、L2、L3、N端子输出，按下“停止”或“急停”按钮可切断L1、L2、L3、N的输出。
若三相输出电源中任意一相和控制屏外壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，自动切断交流电源的输出。
电工电子实验指导书
电工电子技术实验指导书实验一日光灯电路及功率因数的改善一、实验目的1⒉⒊⒈数字万用表⒉交流电流表⒊ZH－12电学实验台⒋日光灯管、镇流器、电容器、起辉器⒈日光灯电路由灯管、启动器和镇流器组成，如图5-1①日光灯：灯管是内壁涂有荧光物质的细长玻璃管，管的两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和少量的水银蒸汽。
它的起辉电压是400～500V，起辉后管压降只有80V左右。
因此，日光灯不能直接接在220V图5-1②启辉器：相当于一个自动开关，是由一个充有氖气的辉光管和一个小容量的电容器组成。
辉光管的两个金属电极离得相当近，当接通电源时，由于日光灯没有点亮，电源电压全部加在启动器辉光管的两个电极之间，使辉光管放电，放电产生的热量使到“U”形电极受热趋于伸直，两电极接触，这时日光灯的灯丝通过电极与镇流器及电源构成一个回路。
灯丝因有电流通过而发热，从而使氧化物发射电子。
同时，辉光管两个电极接通时，电极间的电压为零，辉光放电停止，倒“U”形双金属片因温度下降而复原，两电极分开，回路中的电流突然被切断，于是在镇流器两端产生一个瞬间高压。
这个高感应电压连同电源电压一起加在灯管的两端，使热灯丝之间产生弧光放电并辐射出紫外线，管内壁的荧光粉因受紫外线激发而③镇流器：它的作用一是在灯管起燃瞬间产生一高电压，帮助灯管起燃；二是在正常工作时，限制电⒉在电力系统中，当负载的有功功率一定，电源电压一定时，功率因数越小，线路中的电流就越大，使线路压降、功率损耗增大，从而降低了电能传输效率，也使电源设备得不到充分利在用户中，一般感性负载很多。
如电动机、变压器、电风扇、洗衣机等，都是感性负载其功率因数较低。
提高功率因数的方法是在负载两端并联电容器。
让电容器产生的无功功率来补偿感性负载消耗的无功功率以减少线路总的无功功率来达到提高功率因数的目的。
四、实验内⒈⒉按图5-2图5-2改善功率因数实验电路图注意：①此实验系强电，一定请指导教师检查无误后，方可通电实验。
电气控制实验指导书范本
电气控制实验指导书12020年4月19日实验的目的和任务实验课是整个教学过程的一个重要环节，实验是培养学生独立工作能力，使用所学理论解决实际问题、巩固基本理论并获得实践技能的重要手段。
一、实验目的1) 进行实验基本技能的训练。
2) 巩固、加深并扩大所学的基本理论知识，培养解决实际问题的能力。
3) 培养实事求是、严肃认真、细致踏实的科学作风和良好的实验习惯。
为将来从事生产和科学实验打下必要的基础。
二、实验任务1) 观察常见电器的结构，了解其规格和用途，学会正确选择电器的方法。
2) 掌握继电接触控制线路的基本环节。
3) 掌握典型电气线路安装、调试、分析与排除故障等基本技能。
4) 初步掌握简单电气控制系统的设计与调试方法。
2020年4月19日5) 初步掌握可编程序控制器的使用方法及程序编制与调试方法。
应以严肃认真的精神，实事求是的态度，踏实细致的作风对待实验课，并在实验课中注意培养自己的独立工作能力和创新精神。
实验方法做一个实验大致可分为三个阶段，即实验前的准备；进行实验；实验后的数据处理、分析及写出实验报告。
一、实验前的准备实验前应认真阅读实验指导书，明确实验目的、要求、内容、步骤，并复习有关理论知识，在实验前要能掌握实验内容和实验步骤。
进入实验室后，不要急于连接线路，应先检查实验所用的电器、仪表、设备是否良好，了解各种电器的结构、工作原理、型号规格，熟悉仪器设备的技术性能和使用方法，并合理选用仪表及其量程。
发现实验设备有故障时，应立即请指导教师检查处12020年4月19日理，以保证实验顺利进行。
二、连接接实验电路接线前合理安排电器、仪表的位置，一般以便于操作和观测读数为原则。
各电器相互间距离应适当，以联线整齐美观并便于检查为准。
主令控制电器应安装在便于操作的位置。
联接导线的截面积应按回路电流大小合理选用，其长度要适当。
每个接点联接线不得多于两根。
电器接点上垫片为“瓦片式”时，联接导线只需要去掉绝缘层，导体部分直接插入即可，当垫片为圆形时，导体部分需要顺时针方向打圆圈，然后将螺钉拧紧，不允许有松脱或接触不良的情况，以免通电后产生火花或断路现象。
电气试验专业作业指导书
电气试验专业作业指导书1. 引言电气试验是电气工程领域中一个非常重要的实践环节，通过实验可以帮助学生巩固所学的理论知识，加深对电气设备的了解，并培养学生的实验能力和工程实践能力。
本作业指导书旨在为电气试验专业的学生提供一份详细的作业指导，帮助他们顺利完成试验作业。
2. 实验目的本次试验的目的是让学生掌握相关仪器设备的使用方法，熟悉电气试验的流程，并培养其实验操作能力和数据处理能力。
3. 实验所需材料和设备•示波器•信号发生器•电阻箱•电流表•电压表•直流电源•交流电源4. 实验内容本次试验的主要内容包括： 1. 电阻测量实验 2. 电流测量实验 3. 电压测量实验 4. 直流电源调节实验 5. 交流电源调节实验4.1 电阻测量实验1.将电阻箱的电阻调节到100 Ω。
2.将信号发生器连接到电阻箱的输入端口，设置信号发生器产生频率为 1 kHz 的正弦波信号。
3.连接电压表到电阻箱的输出端口，测量输出电压。
4.根据欧姆定律计算电流值。
5.使用示波器观察输入信号和输出信号，进行波形分析。
4.2 电流测量实验1.将信号发生器接地。
2.设置信号发生器产生频率为 1 kHz 的正弦波信号。
3.将示波器的探头连接到信号发生器的输出端口，选择电压测量模式，并测量输出电压。
4.根据欧姆定律计算电流值。
4.3 电压测量实验1.将信号发生器接地。
2.设置信号发生器产生频率为 1 kHz 的正弦波信号。
3.将示波器的探头连接到信号发生器的输出端口，选择电压测量模式，并测量输出电压。
4.4 直流电源调节实验1.将示波器的探头连接到直流电源的输出端口。
2.调节直流电源的电压输出，记录不同电压下的测量值。
4.5 交流电源调节实验1.将示波器的探头连接到交流电源的输出端口。
2.调节交流电源的电压输出，记录不同电压下的测量值。
5. 实验数据处理和分析对实验数据进行整理和分析，并根据实验结果进行讨论和总结。
6. 实验报告撰写要求1.实验报告包括以下内容：实验目的、实验原理、实验设备与材料、实验步骤、实验数据、数据处理和分析、实验结果讨论和总结。
电气工程与自动化电工实训指导书
目录第二篇电工实训2 (1)实训九三相异步电动机Ｙ-△起动的控制线路板制作 (1)实训十室内配线的基本操作 (3)实训十一小型配电板的安装 (10)实训十二 C620型车床的电气控制线路板制作 (18)实训十三机床电动机反接制动控制线路 (20)实训十四模拟机床工作台自动往复控制线路 (22)实训十五模拟机床各电机顺序工作控制线路 (24)实训十六串电阻降压起动控制电路 (27)实训十七电动葫芦电气控制电路 (29)前言电工实训是对学生进行感性认识和基本技能训练的实践性教学环节，目的在于通过实训教学，使学生能将感性认识与课堂上学到的理论知识有机地结合起来，进一步巩固和加深对理论知识的理解，增强动手能力，在实训过程中强调实用性和针对性、培养实事求是的工作作风、训练综合运用知识的本领、提高解决实际问题的能力。
本教程分为电工实训1（60学时）和电工实训2（60学时）。
电工实训1主要训练内容为安全用电常识、电工常用工具的认识和使用、电工常用仪表的使用、简单用电线路布线、常见低压电器、电机、变压器及电工用图的认识使用。
电工实训2主要训练内容为仪器仪表安装测试，变频器的认识和使用，电机的安装、调试、使用、维护和维修，简单低压控制系统装配等。
通过本实训课程的学习，学生应了解并掌握常用低压电器的型号、规格、结构、工作原理、技术数据及其在控制电路中的作用与选用；掌握常用低压电器的应用和拆装、维修、保养方法；能够利用低压电器组成各种不同的控制电路；掌握常用典型机床电气控制线路的工作原理和电路故障的分析和排除方法；熟练地掌握一般的继电接触器控制线路的基本环节；熟悉典型电气控制系统的组成；能连接模拟仿真机床的控制电路；能分析仿真机床所设的故障点，并能采取正确措施加以排除。
为从事电气控制系统的安装、运行、调试、维修与管理打下良好的基础。
一、电工实训目的1、巩固电气控制基础理论知识，加深对基本理论的理解。
2、训练实践操作技能，掌握电气控制技术所涉及的常用控制元器件的原理和使用，并形成正确规范的操作习惯。
电气化自动技术 实验8-- 24C02读写-实验指导书
实验八 24C02读写实验一、实验概述使用I2C对24C02进行读写，记录开机的次数。
二、实验目的1、掌握单片机IO模拟I2C总线的方法。
2、了解EEPROM保存数据的特性。
三、实验预习要求1、AT24C02是一个2K位串行CMOS E2PROM，内部含有256个8位字节，CATALYST公司的先进CMOS技术实质上减少了器件的功耗。
AT24C02有一个16字节页写缓冲器。
该器件通过IIC总线接口进行操作，有一个专门的写保护功能。
2、器件寻址：前八位是地址地址信号，从最高位（MSB）开始，其中前四位是固定值1010，后三位有管脚A0、A1、A2的基地情况确定。
最后一位是读写控制信号，0表示写，1表示读。
若与SDA线发送过来的地址比较一致，则器件输出应答0，否则将返回等待状态。
器件内部地址寻址是在器件寻址之后，对256个字节进行寻址，直接传送8位地址信号（00-FF）对应于器件内部的地址。
四、实验原理在实际的应用中，保存在单片机 RAM 中的数据，掉电后就丢失了，保存在单片机的FLASH 中的数据，又不能随意改变，也就是不能用它来记录变化的数值。
但是在某些场合，我们又确实需要记录下某些数据，而它们还时常需要改变或更新，掉电之后数据还不能丢失，比如我们的家用电表度数，电视机里边的频道记忆，一般都是使用EEPROM 来保存数据，特点就是掉电后不丢失。
本实验使用的这个器件是 24C02，是一个容量大小是 2Kbits，也就是 256 个字节的 EEPROM。
一般情况下，EEPROM 拥有30 万到 100 万次的寿命，也就是它可以反复写入 30-100 万次，而读取次数是无限的。
24C02 是一个基于 I2C 通信协议的器件，因此，使用24C02还需要了解I2C通信协议。
I2C 多用于板内通信，比如单片机和EEPROM 之间的通信。
在硬件上，I2C 总线是由时钟总线 SCL 和数据总线 SDA 两条线构成，连接到总线上的所有器件的 SCL 都连到一起，所有 SDA 都连到一起。
电工实训实验指导书
为了在试验时能获得预期旳效果，提议试验者注意如下环节：试验准备试验准备即为试验旳预习阶段，是保证试验能否顺利进行旳必要环节。
每次试验前都应先进行预习，从而提高试验质量和效率，防止在试验时不知怎样下手，挥霍时间，完不成试验，甚至损坏试验装置。
因此，试验前应做到：（1）复习教材中与试验有关旳内容，熟悉与本次试验有关旳理论知识；（2）预习试验指导书，理解本次试验旳目旳和内容；掌握本次试验旳工作原理和措施；（3）写出预习汇报，其中应包括试验旳详细接线图、试验环节等；（4）熟悉试验所用旳试验装置、测试仪器等；试验实行在完毕理论学习、试验预习等环节后，就可进入试验实行阶段。
试验时要做到如下几点：（1）试验开始前，指导教师要对学生旳预习汇报作检查，规定学生理解本次试验旳目旳、内容和措施，只有满足此规定后，方能容许试验开始。
(2) 指导教师对试验装置作简介，规定学生熟悉本次试验使用旳试验设备、仪器，明确这些设备旳功能、使用措施。
（3）如按试验小组进行试验，小组组员应有明确旳分工，各人旳任务应在试验进行中实行轮换，使参与者都能全面掌握试验技术，提高动手能力。
（4）按预习汇报上旳详细旳试验线路图进行接线，注意接线次序。
（5）完毕试验接线后，必须进行自查：串联回路从电源旳某一端出发，按回路逐项检查各设备、负载旳位置、极性等与否对旳，合理；并联支路则检查其两端旳连接点与否在指定旳位置。
距离较近旳两连接端尽量用短导线；距离较远旳两连接端尽量选用长导线直接连接，尽量不用多根导线做过渡连接。
自查完毕后，须经指导教师复查后方可通电试验。
（6）试验时，应按试验指导书所提出旳规定及环节，逐项进行试验和操作。
改接线路时，必须断开电源。
试验中应观测试验现象与否正常，所得数据与否全理，试验成果与否与理论相一致。
完毕本次试验所有内容后，应请指导教师检查试验成果。
经指导教师承认后方可拆除接线，整顿好连接线、仪器、工具。
试验总结试验旳最终阶段是试验总结，即对试验数据进行整顿、分析试验现象、撰写试验汇报。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气测试技术实验指导书河北科技师范学院机械电子系电气工程教研室二00六年十月实验台组成及技术指标CSY2000系列传感器与检测技术实验台由主控台、三源板（温度源、转动源、振动源）、15个（基本型）传感器和相应的实验模板、数据采集卡及处理软件、实验台桌六部分组成。
1、主控台部分：提供高稳定的±15V、+5V、±2V～±1OV可调、+2V～+24V可调四种直流稳压电源；主控台面板上还装有电压、频率、转速的3位半数显表。
音频信号源（音频振荡器）0.4KHz～10KHz可调）；低频信号源（低频振荡器）1Hz～3OHz（可调）；气压源0～15kpa可调；高精度温度控制仪表（控制精度±0.5℃）；RS232计算机串行接口；流量计。
2、三源板：装有振动台1Hz～3OHz（可调）；旋转源0～2400转/分（可调）；加热源＜200℃（可调）。
3、传感器：基本型传感器包括：电阻应变式传感器、扩散硅压力传感器、差动变压器、电容式传感器、霍尔式位移传感器、霍尔式转速传感器、磁电转速传感器、压电式传感器、电涡流位移传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、Pt10O 铂电阻，共十五个。
4、实验模块部分：普通型有应变式、压力、差动变压器、电容式、霍尔式、压电式、电涡流、光纤位移、温度、移相/相敏检波/滤波十个模块。
5、数据采集卡及处理软件：数据采集卡采用12位A/D转换、采样速度1500点／秒，采样速度可以选择，既可单采样亦能连续采样。
标准RS－232接口，与计算机串行工作。
提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等。
6、实验台桌尺寸为160O×8OO×280（mm），实验台桌上预留计算机及示波器安放位置。
注意事项:1、迭插式接线应尽量避免拉扯，以防折断。
2、注意不要将从各电源、信号发生器引出的线对地（⊥）短路。
3、梁的振幅不要过大，以免引起损坏。
4、各处理电路虽有短路保护，但避免长时间短路。
5、最好为本仪器配备一台超低频双线示波器，最高频率≥1MHz，灵敏度不低于 2mV／cm。
6、 0.4～10KHZ信号发生器接低阻负载（小于100Ω），必须从L V接口引出。
综合实验一 重量测量实验一、实验目的：1．了解金属箔式应变片的应变效应，单臂、半桥、全桥工作原理和性能。
2． 比较单臂、半桥、全桥输出时的灵敏度和非线性度。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为: ΔR ／R=K ε式中ΔR ／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=l l /∆为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
1．单臂测量：其桥路输出电压 01/4U EK ε=。
2．半桥测量：将不同受力方向的两片应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当两片应变片阻值和应变量相同时，其桥路输出电压 02/2U EK ε=。
3．全桥测量：将受力性质相同的两应变片接入电桥对边，不同的接入邻边 ，当应变片初始阻值 : R 1=R 2=R 3=R 4，其变化值△R 1=△R 2=△R 3=△R 4时 ，其桥路输出电压 03U EK ε=。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
电桥输出电压 01U EK ε=。
三、需用器件与单元: 应变式传感器实验模板、应变式传感器、珐码、数显表、±l5V 电源、±4V 电源、万用表。
四、实验步骤:（一）单臂测量1、根据图1-1应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R 1、R 2、R 3、R 4。
加热丝也接于模板上，可用万用表进行测量判别，R 1=R 2=R 3=R 4=350Ω，加热丝阻值为50Ω左右。
2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R W3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端V i 相连，调节实验模板上调零电位器R W4，使数显表显示为零(数显表的切换开关打到2V 档)。
关闭主控箱电源。
3、将应变式传感器的其中一个应变片R 1(即模板左上方的R 1)接入电桥作为一个桥臂与R 5、R 6、R 7接成直流电桥(R 5、R 6、R 7模块内已连接好)，接好电桥凋零电位器R wl ，接上桥路电源±4V(从主控箱引入)如图1-2所示。
检查接线无误后，合上主控箱电源开关。
调节R Wl ，使数显表显示为零。
4、在电子称上放置一只砝码，读取数显表数值，依次增加硅码和读取相应的数显表值，直到500g(或200g)珐码加完。
记下实验结果填入下表1-1，关闭电源。
5、根据表1-1计算系统灵敏度S ，S=△u/△W(△u 输出电压变化量; △W 重量变化量)计算线性误差:1/100%f F s m y δ⋅=∆⨯式中△m为输出值(多次测量时为平均值)与拟合直线的最大偏差:F S y ⋅满量程输出平均值，此处为500g 或200g 。
**（二）半桥测量图 1-2 应变式传感器单臂电桥实验接线图1、传感器安装同实验一。
做(一)2的步骤，实验模板差动放大器调零，放大器增益必须与（一）相同。
2、根据图1-3接线。
R1、R2为实验模板左上方的应变片，注意R2应和R l受力状态相反，即将传感器中两片受力相反(一片受拉、一片受压)的电阻应变片作为电桥的相邻边。
接入桥路电源±4V，调节电桥调零电位器R W1进行桥路调零，实验步骤3、4同（一）中4、5的步骤，将实验数据。
若实验时无数值显示说明R2与R1为相同受记入表1-2，计算灵敏度S=△u/△W，非线性误差f2力状态应变片，应更换另一个应变片。
图1-3 应变式传感器半桥实验接线图表1-2 半桥测量时，输出电压与加负载重量值**（三）全桥测量1、传感器安装同（一），放大器增益必须与（一）、（二）相同。
2、根据图1-4 接线，实验方法（二）相同。
将实验结果填入表1-3；进行灵敏度和非线性误差计算。
表1-3 全桥输出电压与加负载重量值五、思考题：1、单臂电桥时，作为桥臂电阻应变片应选用:(1)正(受拉)应变片(2)负(受压)应变片(3)正、负应变片均可以。
2、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在:（1）对边 (2)邻边 。
3、桥路(差动电桥 )测量时存在非线性误差，是因为 :（1）电桥测量原理上存在非线性(2)应变片应变效应是非线性的(3)调零值不是真正为零。
4、全桥测量中，当两组对边(R 1、R 3为对边)电阻值R 相同时，即R 1=R 2，R 3=R 4，而R l图 1-4 全桥性能实验接线图≠R2时，是否可以组成全桥:（1）可以（2）不可以。
5、某工程技术入员在进行材料拉力测试时在棒材上贴了两组应变片，如图1-5，如何利用这四片电阻应变片组成电桥，是否需要外加电阻。
**综合实验二全桥的应用实验一直流全桥的应用—电子秤实验一、实验目的:了解应变片直流全桥的应用及电路的标定。
二、基本原理:电子秤实验原理为实验一全桥测量原理，通过对电路调节使电路输出的电压值为重量对应值，电压量纲(V)改为重量量纲(g)即成为--台原始电子秤。
三、需用器件与单元:应变式传感器实验模板、应变式传感器、珐码、±15V电源、±4V电源。
四、实验步骤:1、按实验一中2的步骤将差动放大器调零:按图1-4全桥接线，合上主控箱电源开关调节电桥平衡电位器R Wl，使数显表显示0.OOV。
2、将10只珐码全部置于传感器的托盘上，调节电位器R W3，(增益即满量程调节)，使数显表显示为0.200V(2V档测显)或-0.200V。
3、拿去托盘上的所有砝码，调节电位器R W4(零位调节)，使数显表显示为0.000V或-0.000V。
4、重复2、3步骤的标定过程，一直到精确为止，把电压量纲V改为重量量纲g就可秤重，成为一台原始的电子秤。
5、把珐码依次放在托盘上，填入下表2-1:6、根据上表计算误差与非线性误差。
综合实验三光电传感器实验实验一光电转速传感器的转速测量实验一、实验目的:了解光电转速传感器测量转速的原理及方法。
二、基本原理:光电式转速传感器有反射型和直射型二种，本实验装置是反射型的，传感器端部有发光管和光电池，发光管发出的光源在转盘上反射后由光电池接受转换成电信号，由于转盘上有黑白相间的 12个间隔，转动时将获得与转速及黑白间隔数有关的脉冲，将电脉计数处理即可得到转速值。
三、需用器件与单元:光电转速传感器、+5v直流电源、转动源单元及转速调节 2-24V、数显单元。
四、实验步骤:1、光电转速传感器安装如图 5-1所示，在传感器支持架上装上光电转速传感器，调节高度，使传感器端面离平台表面2～3mm，将传感器引线分别插入相应插孔，其中棕色接入直流电源+5V，黑色为接地端，兰色输入主控箱 Fin。
数显表转换开关打到转速档。
2、将转速调节2-24V接到转动源 24V插孔上。
3、合上主控箱电源开关，使电机转动并从数显表上观察电机转速。
如显示转速不稳定，可调节传感器的安装高度。
五、思考题：已进行的实验中用了多种传感器测量转速，试分析比较一下哪种方法最简单、方便。
**实验五利用光电传感器测转速的其它方案学生可以利用直射式光电转速传感器进行实验，需要制作透光型转速盘。
综合实验四电涡流传感器实验实验一电涡流传感器位移实验一、实验目的:了解电涡流传感器测量位移的工作原理和特性。
二、基本原理:通以高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
三、需用器件与单元:电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铁圆片。
四、实验步骤:1、根据图4-1安装电涡流传感器。
图4-1 电涡流传感器安装示意图图4-2 电涡流传感器位移实验接线图2、观察传感器结构，这是一个扁平绕线圈。
3、将电涡流传感器输出线接入实验模板上标有L的两端插孔中，作为振荡器的一个元件(传感器屏蔽层接地)。
4、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。
5、将实验模板输出端V0与数显单元输入端V i相接。
数显表量程切换开关选择电压2OV档。
6、用连接导线从主控台接入15V直流电源接到模板上，标有+15V的插孔中。
