ProE技术及应用上机操作实验指导书(上)

Pro/E技术及应用实验指导书——Pro/E上机操作编著：XXXXXX大学机电工程系2012年8月目录实验一PRO/E 入门与草绘器的使用 (2)实验二实体的建立 (4)实验三基本命令及其综合使用 (6)实验四工程特征 (7)实验五类似特征的复制和阵列 (8)实验六装配与机构.............................................................................................................. 错误！未定义书签。

实验七族表与关系初步...................................................................................................... 错误！未定义书签。

实验八工程图...................................................................................................................... 错误！未定义书签。

实验九机构分析（杆机构）.............................................................................................. 错误！未定义书签。

实验十机构运动分析（可分离凸轮） .............................................................................. 错误！未定义书签。

实验十一扫描混合与可变截面扫描.................................................................................. 错误！未定义书签。

实验十二有限元分析（应力分析）.................................................................................. 错误！未定义书签。

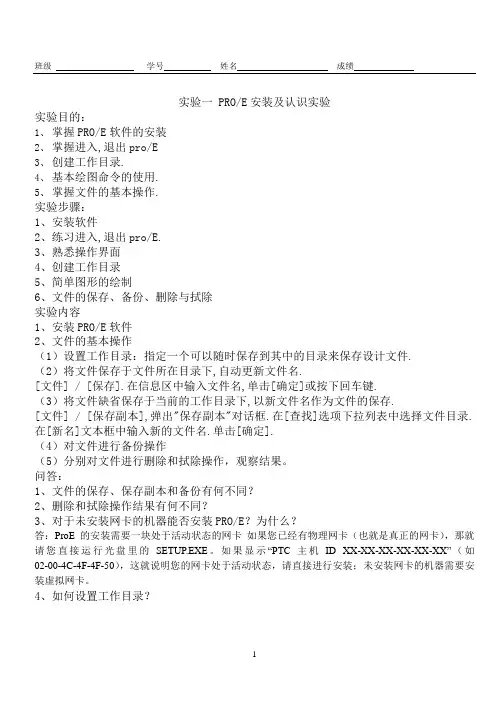

实验一Pro/E 入门与草绘器的使用实验目的：基本掌握不同版本Pro/E的安装方法；熟悉基本界面及基本使用方法；基本掌握Pro/E草绘器的功能；熟悉参数化草绘的基本要求。

实验要求：1）安装Pro/E，熟悉Pro/E使用环境、Pro/E的基本使用；2）熟悉草绘器的使用；3）草绘剖面、制作草绘图。

特别提示：注意尺寸修改的方法。

1.安装：Pro/E使用基于许可证。

通常使用“锁定”“浮动”两种方式。

“锁定”许可证：由一个许可文件组成，单机版使用较多；“浮动”许可证：由许可证服务器提供许可，联网使用比较方便。

License Server（浮动许可证）之前，必须将license.dat文件第三行SERVER与PTC之间的字母修改为服务器主机名（可以用自己的机器作为服务器处理）。

用中文的记住设定环境变量：lang＝chs；Wildfire 3.0以上版本需先安装PTC LicenseServer；其余安装过程各版本基本相同。

过程：启动setup，（对于已安装过的可以运行在安装目录下..\bin\ptcsetup.bat重新配置），按提示操作。

注意：没有安装PTC License Server的（通常是2.0以下版本），用“锁定服务器”，如果有许可证服务器，则填入主机名，如右图：2．熟悉环境：安装完成，即可打开软件界面。

要求掌握各工具所在菜单位置，各图标含义。

“File”→“New”，选“Part”，再输入文件名，“OK”后进入新零件制作界面。

注意观察各工具栏可用情况。

拉伸模式可以从以下几个方法入手：1）先用草绘或投影等方法获得平面曲线（截面图），再拉伸；2）直接草绘或用投影曲线。

以上曲线为截面2D图。

曲线必须封闭，但不能相交，不能有任何多余线段，截面几何尽量简单。

如果系复杂零件，可以采用多个特征来完成。

除第一特征外，其余特征必须有参照。

第一特征草绘所在一般是xy平面，第一点为坐标原点。

不建议用“empty”开始。

“Placemt”→“Define”进入定义截面。

选择截面放置的平面和参考平面分析一下，参考平面有什么作用，可以不用吗？如果先作好截面图，再选择拉伸工具时，还会提示截面放置吗？为什么？练习用模型：Pro/E 100例子图任选，尺寸自定。

课后作业：完成《机械设计》《机械制造技术基础》等课程设计的零件图。

时间：4～5周。

2.完成下列图形的草绘。

约束必须一致，不能有多余尺寸。

（题目可以自己确定，必须有圆弧）思考题（1）熟悉草绘命令工具图标的功能。

（2）想一想圆和圆弧有几种绘制方式？（3）圆锥曲线的绘制步骤是怎样的？如何绘制一条抛物线？（4）如何绘制样条曲线？如何添加和删除控制点？（5）绘制文字的操作步骤是怎样的？如何实现沿指定的曲线放置文字？（6）如何标注直径尺寸，如何标注角度尺寸？（7）Pro/E提供了哪几种几何约束类型？（8）Pro/E提供了哪几种编辑工具？各种编辑操作的方法是怎样的？（9）如何建立结构线？实验二实体的建立实验目的：通过实验掌握实体建立的基本方法；掌握拉伸、旋转、混合、扫描命令的使用；了解参考点、线、面。

实验要求：分别使用拉伸、旋转、混合、扫描或组合命令建立图示零件的三维模型。

实验过程：分析：该零件可以视为由拉伸（旋转）、扫描（混合）特征组成。

1）过程简述：“拉伸（旋转）”主腔体→直接头→“扫描“弯头→添加各处法兰边→形成外形实体；切除内部多余材料、作法兰孔。

注意：切除材料次序自己思考。

2）图形指示：新建零件；命名为“shiyan1”可以使用缺省模板。

之后选图标→再选放置→定义。

如果放置是红色，说明2D截面没有做好。

→商标之后再拉伸（旋转）→作参考平面→草绘扫描曲线，完成后，可变扫描先选实体，点草绘画圆，直径7.3 →操作结果→→耳边绕轴阵列结果→ 切除实体材料穿透（）注意：孔安置方式选“直径”结果 思考题：1）分析用那种方法建模步骤最少？2）分析用那种方法建模每个特征最简单、最容易修改？3）作实体草绘截面应该注意什麼问题？如何作商标？（提示：边界＋实体化）实验三基本命令及其综合使用实验目的：基本掌握Pro/E基本实体的制作方法；了解零件特征及其分解；了解基本分析功能。

实验要求：1）用拉伸、旋转、扫描、混合创建实体并保存为文件，创建参考点、线、面2）制作一个简单实体零件并对其进行质量、体积等的分析。

实验过程：完成下列实体，方法自定，要求每个特征尽量简单。

写出建模特征序列和主要命令。

思考题（1）本课学习了哪些基准特征？（2）请至少说出5种建立基准平面的方法。

（3）请至少说出5种建立基准轴的方法。

（4）Pro/E系统提供了哪4种建立基准点的模式？每种模式各有何特点？（5）草绘基准点的操作步骤是怎样的？（6）在基准特征工具栏中单击按钮或按钮，可实现基准曲线的绘制，这两种方式有何不同？（7）在Pro/E系统中坐标系扮演着重要角色，它一般用在哪些场合？（8）分析零件的体积。

然后用不同的方法制作（尺寸一致），再分析零件体积并比较。

实验四工程特征实验目的：基本掌握工程特征创建的方法及各自的不同要求。

实验要求：在实体模型上创建孔、壳等工程特征。

实验过程： 1.下图要求管道用“抽壳”完成，法兰孔用“孔”特征完成。

2.在图上适当位置加“筋”，比较与拉伸生成的“筋”有什么不同。

思考题1：（1）四种视角变换类型各有何特点？（2）有几种方式可重定向视图？每种方式各有何特点？（3）在为模型设置外观时如何为不同的面设定不同的颜色和贴图？（4）在Pro/E中可以建立哪几种光源？如何设置和观察所建立光源的位置？思考题2：（1）草绘平面与参照平面在设计过程中扮演着什么角色？（2）想一想拉伸特征的概念与操作步骤。

（3）在书中经常提到“增料”与“减料”两个词，你是如何理解这两个词的？（4）想一想旋转特征的概念与操作步骤，它与拉伸特征有何不同？（5）想一想扫描特征的概念与操作步骤。

（6）在扫描特征中如何理解“自由端点”、“合并终点”、“增加内部因素”、“无内部因素”的含义？（7）想一想混合特征的概念，它包括哪三种混合特征？试比较这三种混合特征的异同？（8）在混合特征建立过程中如何切换到不同的特征截面？如何保证各特征截面的“边数”相同？（9）想一想为什么在建立旋转混合特征与一般混合特征时都要建立相对坐标系？（10）想一想筋特征的概念与操作步骤？如何变更筋特征的生成方向？渲染练习：建立一个边长为100的正方体，在每个面上设定不同的贴图，设定两个光源，每个光源设定不同颜色的光，完成后的效果如图实验五类似特征的复制和阵列实验目的：了解相同特征的创建方法；模型参照对特征的影响（父子依赖关系）实验要求：创建中等复杂模型，通过复制与粘贴、镜像、阵列操作生成复杂模型零件，通过修改模型了解父子关系，解决简单失败特征实验过程：题目可以自选，参考模型如下，写出建模特征序列和主要命令。

使用“新参考”方式制作表阵列填充阵列曲线阵列1．思考题（1）关于特征复制有哪几种方式？（2）“新参考”方式的复制有何特点？简述其操作步骤。

（3）“相同参考”方式的复制有何特点？简述其操作步骤。

（4）“镜像”方式的复制有何特点？简述其操作步骤。

（5）“移动”方式的复制分平移和旋转两种类型，简述其操作步骤。

（6）“移动”方式复制特征时平移和旋转的参照方向是如何确定的？（7）在Pro/E中阵列特征有何特点？何谓单向阵列与双向阵列？何谓线性阵列与旋转阵列？（8）简述建立尺寸阵列的操作步骤。

（9）简述建立轴阵列的操作步骤。

（10）表阵列有何特点？简述建立表阵列的操作步骤。

（11）实现参照阵列有何条件？简述建立参照阵列的操作步骤。

（12）填充阵列有何特点？简述建立填充阵列的操作步骤。

（13）简述建立曲线阵列的操作步骤。
