第一章 草图设计
本章用4个课时的时间,主 要讲解基本草图绘制 草 图几何关系 草图尺寸标 注等基本内容,为零件的三 维设计作准备,
第一节 概述
一、Solidworks 发展 • Solidworks公司是专业从事三维机械设计、工程
分析和产品数据管理软件开发和营销的高科技跨 国公司,Solidworks公司成立于1993年,由PTC公 司的技术副总裁与CV公司的副总裁发起,总部位 于马萨诸塞州的康克尔郡 ,
通用技术草图设计题大全 107张 ppt课件
导轨式伸缩
导轨式伸缩
游标卡尺
伸缩式书架
伸缩结构的锁定方法--摩擦锁定
伸缩结构的锁定方法--凸凹搭扣锁定 和紧定螺钉锁定。
伸缩结构的锁定方法--插销锁定
卡扣设计
槽孔设计， 满足加工误差
元宝螺丝， 紧固
铰连接， 竖直方向
铰连接，水 平方向
通用技术草图设计题大全 107张
• 2.立柱呈圆柱形，无论采用何种方便拆卸的固定方式，都
107张 难保证牢固可靠。处理办法用橡胶圈。
• 3 .抱在立柱上的宽度要与书桌支撑臂（30MM*40MM）的矩 形钢管相匹配。G形钢质圈抱在立柱上的宽度设计为50MM 即可。
• 4 .书桌安装在立柱上，上铺无法实施。
并用螺栓加固，使连接件与立柱连接可靠，拆 卸方便。
_______（只需要在以下连接件中选择两种类型，将序号填写在“_______”处）; • （4）支撑件安装到支架上后，为了检验其是否达到设计要求，小明进行了以下试验，
其中合理的试验有_______（指出所有合理的项目，将序号填写在“_______”处）。 • ①紧固支撑件伸缩部位，牵引灯头，观察台灯是否会翻倒； • ②紧固支撑件伸缩部位，在灯头上稍加压力，观察灯头是否下降； • ③将灯头调节到最高位置，紧固支撑件伸缩部位，在灯头上悬挂重物，观察支架是否
• 孔与元宝螺帽 的配合
三角形的稳定性
• 通用技术草图设 计题大全 107张
开槽设计
通过槽连接，实现转动与定位。
支撑杆与桌板之间的连接与定位： 卡位结构
桌板 铰连接
支撑杆
通过档板定位
折叠结构的锁紧与堆叠
倾斜角度可调的电视机挂架
套管式伸缩
通用技术草 图设计题大

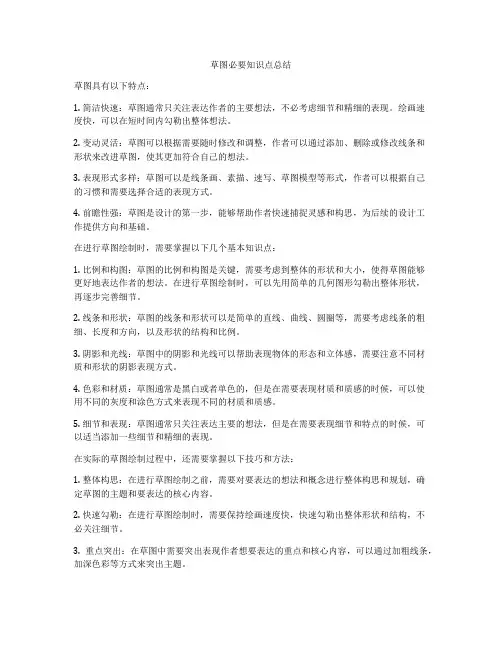

草图必要知识点总结
草图必要知识点总结草图具有以下特点：1. 简洁快速：草图通常只关注表达作者的主要想法，不必考虑细节和精细的表现。
绘画速度快，可以在短时间内勾勒出整体想法。
2. 变动灵活：草图可以根据需要随时修改和调整，作者可以通过添加、删除或修改线条和形状来改进草图，使其更加符合自己的想法。
3. 表现形式多样：草图可以是线条画、素描、速写、草图模型等形式，作者可以根据自己的习惯和需要选择合适的表现方式。
4. 前瞻性强：草图是设计的第一步，能够帮助作者快速捕捉灵感和构思，为后续的设计工作提供方向和基础。
在进行草图绘制时，需要掌握以下几个基本知识点：1. 比例和构图：草图的比例和构图是关键，需要考虑到整体的形状和大小，使得草图能够更好地表达作者的想法。
在进行草图绘制时，可以先用简单的几何图形勾勒出整体形状，再逐步完善细节。
2. 线条和形状：草图的线条和形状可以是简单的直线、曲线、圆圈等，需要考虑线条的粗细、长度和方向，以及形状的结构和比例。
3. 阴影和光线：草图中的阴影和光线可以帮助表现物体的形态和立体感，需要注意不同材质和形状的阴影表现方式。
4. 色彩和材质：草图通常是黑白或者单色的，但是在需要表现材质和质感的时候，可以使用不同的灰度和涂色方式来表现不同的材质和质感。
5. 细节和表现：草图通常只关注表达主要的想法，但是在需要表现细节和特点的时候，可以适当添加一些细节和精细的表现。
在实际的草图绘制过程中，还需要掌握以下技巧和方法：1. 整体构思：在进行草图绘制之前，需要对要表达的想法和概念进行整体构思和规划，确定草图的主题和要表达的核心内容。
2. 快速勾勒：在进行草图绘制时，需要保持绘画速度快，快速勾勒出整体形状和结构，不必关注细节。
3. 重点突出：在草图中需要突出表现作者想要表达的重点和核心内容，可以通过加粗线条，加深色彩等方式来突出主题。
4. 灵活调整：草图可以随时调整和修改，需要根据需要随时进行调整和完善，使得草图能够更好地表达作者的想法。

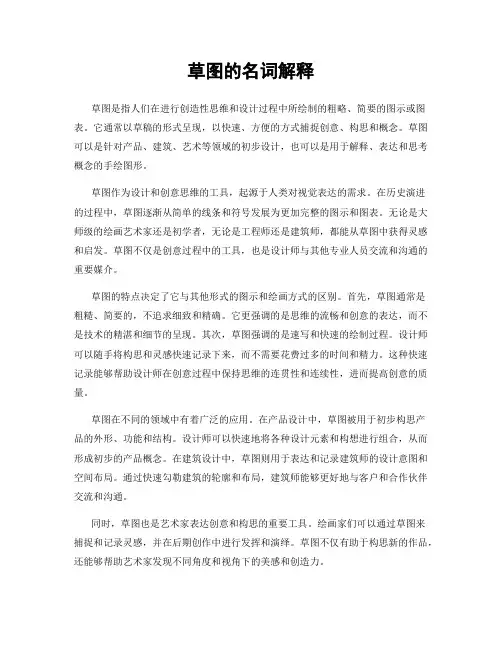

草图的名词解释
草图的名词解释草图是指人们在进行创造性思维和设计过程中所绘制的粗略、简要的图示或图表。
它通常以草稿的形式呈现，以快速、方便的方式捕捉创意、构思和概念。
草图可以是针对产品、建筑、艺术等领域的初步设计，也可以是用于解释、表达和思考概念的手绘图形。
草图作为设计和创意思维的工具，起源于人类对视觉表达的需求。
在历史演进的过程中，草图逐渐从简单的线条和符号发展为更加完整的图示和图表。
无论是大师级的绘画艺术家还是初学者，无论是工程师还是建筑师，都能从草图中获得灵感和启发。
草图不仅是创意过程中的工具，也是设计师与其他专业人员交流和沟通的重要媒介。
草图的特点决定了它与其他形式的图示和绘画方式的区别。
首先，草图通常是粗糙、简要的，不追求细致和精确。
它更强调的是思维的流畅和创意的表达，而不是技术的精湛和细节的呈现。
其次，草图强调的是速写和快速的绘制过程。
设计师可以随手将构思和灵感快速记录下来，而不需要花费过多的时间和精力。
这种快速记录能够帮助设计师在创意过程中保持思维的连贯性和连续性，进而提高创意的质量。
草图在不同的领域中有着广泛的应用。
在产品设计中，草图被用于初步构思产品的外形、功能和结构。
设计师可以快速地将各种设计元素和构想进行组合，从而形成初步的产品概念。
在建筑设计中，草图则用于表达和记录建筑师的设计意图和空间布局。
通过快速勾勒建筑的轮廓和布局，建筑师能够更好地与客户和合作伙伴交流和沟通。
同时，草图也是艺术家表达创意和构思的重要工具。
绘画家们可以通过草图来捕捉和记录灵感，并在后期创作中进行发挥和演绎。
草图不仅有助于构思新的作品，还能够帮助艺术家发现不同角度和视角下的美感和创造力。
草图也在教育领域发挥着重要的作用。
学生可以通过绘制草图来培养观察、分析和表达能力。
在科学、数学、艺术等学科中，草图都被应用于辅助学习和教学，以帮助学生更好地理解和掌握知识。
虽然草图的外观和精确度可能不如其他形式的图示和绘画方式，但它的价值在于提供了一个快速和有效地表达创意和视觉思维的工具。
机械设计基础课程设计第五章减速器装配草图设计
5.1初绘减速器装配草图
❖ 6）确定减速器箱体的结构尺寸
减速器的箱体式支承和安设齿轮等传动零件的基座，因此 它本身必须具有很好的刚性，以免产生过大的变形而引起齿 轮上载荷分布不均。为此目的，在轴承座凸缘的下部设有肋 板。箱体多制成剖分式，剖分面一般在水平位置并与齿轮轴 线平面相重合。
批量或大量生产时，箱体一般是用铸铁（如HT150、 HT200等）铸成。 由于箱体的结构形状比较复杂，箱体的各 部分尺寸多借助于经验公式来确定。按经验公式计算出尺寸 后应将其圆整，有些尺寸应根据结构要求适当修改。与标准 件有关的尺寸（如螺栓、螺钉、销的直径）应取相应的标准 值。
5.1初绘减速器装配草图
❖ (4)初步确定轴的直径。 ❖ 1）初步确定高速轴外伸段直径，如果高速轴外伸段上安装带轮，其轴
径可按式(1.5—1)求得 ❖ 2）低速轴外伸段轴径按式(1.5—1)确定并按标准直径圆整。若在该外伸
段上安装链轮，则这样确定的直径即为链轮轴孔直径；若在该外伸段上 安装联轴器，此时就要根据计算转矩Tc及初定的直径选出合适的联轴器。 轴外伸段可做成圆柱形或圆锥形。在单件生产和小批量生产中优先采用 圆柱形，因为圆柱形制造较为简便。在成批和大量生产中通常做成圆锥 形，因为零件与圆锥体配合能保证装拆方便，定位精度高，轴向定位不 需轴肩，并能产生适当过盈。
2）查出所选电动机的安装尺寸
按已选定的电动机型号查出其安装尺寸，如电动 机轴伸直径D和轴伸长度E以及中心高H等。
5.1初绘减速器装配草图
❖ 3）选择联轴器的类型
联轴器的类型应根据它在本传动系统中所要完成的功能来选择。 当原动机和减速器安装在公共底座上时，两轴的同心度容易保证， 因此用于此处的联轴器无需很高的补偿功能。另外这个联轴器联接高速 轴，为了减小起动载荷，它应具有较小的转动惯量和良好的减震性能。 这里多采用带弹性元件的联轴器，如弹性柱销联轴器、弹性套柱销联轴 器和梅花型联轴器（见表2.5-1~2.5-3）等。 联接减速器和工作机构的联轴器，由于它处于低速轴，一次对这个 联轴器不必提出具有较小转动惯量的要求。如果减速器和工作机构也是 安装在同一底座上时，也可采用上述几种结构的联轴器。假如工作机构 和联轴器不是安置在公共底座上，则对这个联轴器就要求有较高的补偿 功能。滑块联轴器（见参考文献[3]表4.7-4）等就能满足这些要求。
通用技术设计草图画法-书架设计
（三）设计的分析
1、设计的需求分析 解决设计什么的问题----发现问题
1、设计的需求分析
<1>、分析业务需求 <2>、分析用户需求
系统需求分析
<1>、功能需求 <2>、非功能需求 <3>、设计约束
2、设计的功能分析
解决“如何实现设计”的问题
设计的功能分析
设计任务
分析
求总功能
总功能分解
综合
求解功能元 功能元解组合
NubrellaNubrella 可以保护你免受雨、 风、雨夹雪、雪和 严寒。它是一把雨 伞，适用于所有恶 劣的天气条件，而 不仅仅是下雨。
移植借鉴法
电动平衡车的“动态稳定”技术 移植借鉴了人体平衡系统结构。
筛选法
将多种方案，按可行性、先进性、方便性、经济性罗列出来，然后逐 个分析、审查、淘汰，选出最优方案。
日本人稻本是长期游历在欧洲的瓷器商，他看到中国生 产的茶杯在欧洲各大货物柜台上成为了摆设，很是费解，为 什么中国茶杯在欧洲举步维艰？带着这个疑问，他进行了近 半年的调查研究，也就是从这次调查研究之后，稻本渐渐成 为了欧洲的“茶杯大王”，这是因为他掌握了一项茶杯设计 专利，而制造地依然在中国。
③
