LWD-3A电脑数控马歇尔稳定度测定仪
马歇尔稳定度仪操作规程
马歇尔稳定度仪操作规程一、引言马歇尔稳定度仪是一种常用于沥青混合料稳定度测试的仪器。
稳定度测试是评估沥青混合料抗变形性能的重要方法之一。
为了确保测试结果的准确性和可靠性,使用马歇尔稳定度仪时需要按照一定的操作规程进行操作。
本文档将详细介绍如何正确操作马歇尔稳定度仪。
二、仪器准备1. 确保仪器处于稳定状态,没有任何异常情况。
2. 清洁测试仪器,特别是试模和配重。
三、试样制备1. 根据实际需要,选择适当的沥青混合料试样。
2. 将试样均匀分布在试模中,注意不要超过试模的容量限制。
3. 用相应的配重进行压实,确保试样的密实度。
四、测试操作1. 将试样放入马歇尔稳定度仪中,并用螺杆将试样夹紧。
2. 打开仪器的电源开关,调整温度和时间参数,使其符合测试要求。
3. 点击开始按钮,启动测试过程。
4. 观察仪器的运行状态,确保仪器正常工作,并记录测试过程中的相关数据。
5. 测试完成后,关闭仪器电源开关,将试样取出。
五、数据分析1. 根据测试结果,计算并记录试样的稳定度和流动值。
2. 将测试数据与相应的规范进行比较,评估试样的抗变形性能。
六、注意事项1. 操作仪器时要佩戴防护眼镜和手套,确保安全。
2. 定期对仪器进行维护和校准,以确保测试结果的准确性。
3. 不要将试样超过试模容量限制,以免影响测试结果的准确性。
4. 测试过程中要保持环境相对稳定,避免温度和湿度变化对测试结果的影响。
七、总结马歇尔稳定度仪操作规程详细介绍了使用马歇尔稳定度仪进行沥青混合料稳定度测试的步骤和注意事项。
正确操作仪器可以保证测试结果的准确性和可靠性,从而为沥青混合料的设计和评估提供重要参考数据。
使用马歇尔稳定度仪时,请务必严格按照本规程操作,并注意安全。
马歇尔稳定度说明书
LWD-3电脑数控马歇尔稳定度测定仪使用说明书北京中德申克科技有限公司免费热线 400-058-0102【注意事项】●请勿自行拆装或更改本仪器的装配件和电路。
●切勿让本机遭受雨淋或受潮,严防水汽侵入机件,以避免电击,失火等危险。
●清洁前将本机电源拔离插座,请用柔软的干抹布擦拭面板及机身的其他部位。
小心水滴侵入面板裸露的开关,端子等处。
●谨防针,钉,硬币,螺丝等金属物件跌入仪器机箱内部,否则可能导致机械故障,电路短路等危险。
●倘若水或其他物体以外进入仪器机身,请立即关闭电源,并设法待水挥发或取出物件后通电使用。
●从仪器背面连接电源线,用手拿插头拔插时,严禁拖拉电线。
严防高温,老鼠等损坏电线。
●仪器工作环境温度为5-35℃,湿度50-80%不凝露,过高的湿度将影响本仪器的电气安全性能。
过低或过高的温度将影响仪器的精度。
LWD-3型马歇尔自动试验仪第一章概述1·仪器组成LWD-3马歇尔自动试验仪包括主机、测力装置、流值测量装置、打印装置及相关附件,用于马歇尔试验中稳定度和流值的测量。
同时,本试验仪的主机,仅需作少量改动并配备有关附件,即可完成多种需施加垂直载荷的试验。
不同型号的仪器的主机部分相同,配备的控制系统不同。
2·性能特点⊙可实现自动加载、自动停机、数据显示、数据采集、峰值判别、峰值保持、以及数据和曲线的打印等功能。
⊙电路采用强电和弱电分离、数字和模拟分离,电子元件均采用工业品,工作温度范围宽,工作性能稳定,重复性好,抗干扰能力强。
⊙采用硬件和软件三重自我保护功能,保证试验过程的安全可靠。
⊙整机美观,重量轻。
⊙运用了模块化设计思想,各功能模块相对独立,便于维修和维护。
第二章主要技术指标1·使用条件环境温度0℃-60℃相对温度<85%2·主机技术指标试验仪器托盘的垂直上升速度50±5mm/min试验仪托盘的最大移动距离70mm3·主要技术指标压力测量精度%流值测量精度1%最大量程⑴压力值 30KN/50kN ⑵流值 0-15.00mm第三章主机部分简介LWD-3列马歇尔自动试验仪配有主机、控制系统、力传感器、位移传感器、打印机、马歇尔压头各一台(套),另有电缆线若干。
数显全自动马歇尔稳定度测定仪操作规程
数显全自动马歇尔稳定度测定仪操作规程
操作规程
一、开机准备
1. 将仪器放在平稳的工作台上,同时插好电源线。
2. 按下电源开关,等待仪器自检完毕后,按下菜单键,进入系
统设置界面。
3. 在系统设置界面中选择语言和温度单位,确认设置。
4. 返回仪器主界面,点击“温度校准”按钮,将仪器放置在温
度控制室内,进行温度校准,校准完毕后,记录下设置好的校准值。
二、取样准备
1. 将待测油样加热,使其达到设定的温度。
2. 打开油样瓶盖,取出样品。
3. 将样品置于试样夹具中,确保样品不发生漏液,夹紧试样夹具。
三、测试操作
1. 将试样夹具安装到马歇尔稳定度测试仪的测试孔中,并将试
样夹具紧固。
2. 按下“测试”按钮,启动测试程序,仪器开始进行测试。
3. 在测试过程中,仪器自动控制温度和应力,实时检测试样的
变形情况,并记录下来。
4. 测试过程中,不要对仪器进行人工操作,以免影响测试结果。
5. 测试终止后,按下菜单键,可以查看测试结果并打印出来。
四、关机操作
1. 测试完毕后,按下停止按钮,使设备停止运作。
2. 拔掉电源线,清理仪器表面和试样夹具。
3. 关闭温度控制室门,并将试样夹具放回存放位置。
4. 关闭仪器室门,将测量记录作存档处理。
路面仪器操作规程
LWD-Ⅲ型电脑马歇尔稳定度试验仪操作规程1.打开仪器和打印机的电源开关,仪器自检后,在计时等待状态郁热10分钟左右。
2.装好养护好的时间,按“启动”键,电机转动,对试件加载,当试件受力后,压力和位移窗口同步显示压力和流值数据。
当试件发生塑性变形时,电机停止对试件加载,并反向运转数秒后停止。
3.窗口显示此次试验的稳定度和流值。
4.重复2~3,直到将一批试件做完。
5.结束后,应及时清洁保养仪器。
电热恒温水浴箱操作规程1.打开水槽盖,向水箱内加清洁水,液面高于电热管表面。
2.按电源开关“开”。
3.将设定显示值设定至所需恒温值。
4.将“加热”、“恒温”开关按至“开”,水浴箱将自动升温、控温。
82型沥青薄膜烘箱操作规程1.在烘箱工作室内挂好温度计,启动“电源”开关,并设定好温控仪温度至所需的163℃。
2.当温度在163℃平衡时,即可打开烘箱门,按试验方法规定,称取一定量沥青试样,然后迅速均匀地安装在转盘上,关上烘箱门。
3.选择所需的开关,使各种机械开始工作。
4.加热结束后,关闭“试样旋转”开关,将试样从烘箱中移出,按方法要求测试性能。
5.关闭“照明”、“电源”开关,关上烘箱门,结束试验时,必须关断电源。
MJ型马歇尔电动击实仪操作规程1.接通电源,设置所需击实次数。
2.打开安全们,用安全操纵杆将击实压头锁住。
3.按规范要求将沥青混合料放入试模内,将试模推入钢板平台的试模定位销内,锁紧试模。
4.打开安全操作杆放下击实头,关上安全门,按下运行按钮击实开始,击实次数到时自动关机。
低温沥青延伸度仪操作规程1.使用前检查水槽内的水位,应符合测试操作规程要求。
2.开电源开关,调节温控仪所需的温度度达到规定值后,选择设定所需要的延伸速度,放好试件,按“开始”键开始试验3.沥青试样拉断或达到试验要求时,按一下“计值”开关,试验结果取三根试样的平均值。
4.验完成后,关上电源,将变速箱推回,打开阀门放水并擦干,以防生锈。
5.严禁水槽内无水开启加热开关。
数控马歇尔电动击实仪操作规程(3篇)
数控马歇尔电动击实仪操作规程操作规程:数控马歇尔电动击实仪一、前言数控马歇尔电动击实仪是一种用于材料表面的击实实验的设备,能够模拟材料在实际工作中受到的冲击或振动,测试其耐久性和可靠性。
为确保设备的安全操作和准确结果的获取,特制定本操作规程。
二、设备介绍数控马歇尔电动击实仪主要由以下部分组成:1. 电动击实机构:包括电动机、凸轮驱动装置等。
2. 凸轮驱动装置:由凸轮和连接杆组成,能够产生冲击或振动。
3. 控制系统:包括电子控制单元和操作面板,用于设置冲击或振动参数。
4. 显示器:显示冲击或振动参数的数值。
三、安全操作1. 操作前,必须仔细阅读设备的操作手册,并了解设备的工作原理。
2. 操作人员必须穿戴符合安全要求的个人防护装备,包括护目镜、防护手套等。
3. 先检查设备的电源和连接线是否正常,避免因电路问题引发安全事故。
4. 切勿将手或其他物体放入运动区域以防受伤。
在操作过程中,应保持距离设备一定安全距离。
5. 发现设备异常情况时,应立即停止使用并联系专业维修人员。
6. 使用完毕后,应切断电源并进行设备的日常维护和清洁。
四、设备调试与操作1. 打开设备电源,待设备启动完毕后,进入设备的操作界面。
2. 设置冲击或振动的参数,包括频率、振幅等,根据实验要求进行选择。
3. 将待测试样品放置在合适的位置,确保样品能够受到冲击或振动。
4. 点击开始按钮,设备将开始进行冲击或振动实验。
5. 在实验过程中,可以根据需要对参数进行调整,但不可超出设备的额定工作范围。
6. 实验结束后,停止设备的运行并关闭设备电源。
7. 根据实验需要,对样品进行进一步的处理和分析。
五、设备维护与保养1. 设备的日常保养和维护应由专业人员负责。
2. 定期检查设备的电源线和连接线是否损坏或老化,及时更换。
3. 保持设备的工作环境干燥、清洁,避免灰尘和水分进入设备内部。
4. 定期对设备进行润滑,保持设备的正常运转。
5. 定期检查设备的各个部件是否存在异常,如发现问题及时进行维修或更换部件。
马歇尔稳定度试验仪试验操作规程

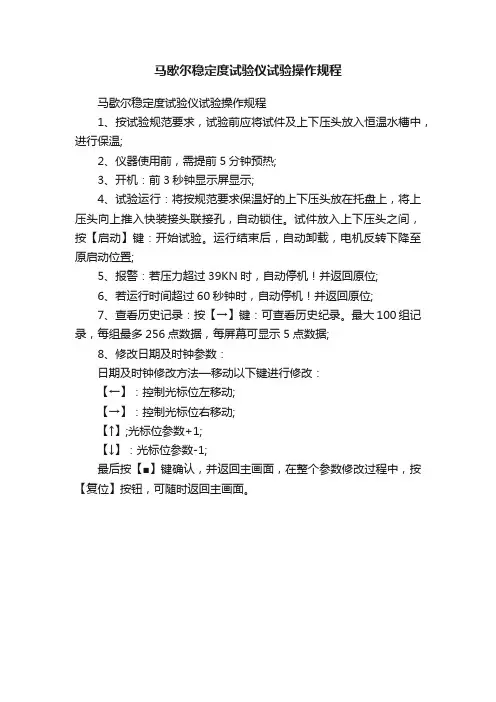

马歇尔稳定度试验仪试验操作规程
马歇尔稳定度试验仪试验操作规程
1、按试验规范要求,试验前应将试件及上下压头放入恒温水槽中,进行保温;
2、仪器使用前,需提前5分钟预热;
3、开机:前3秒钟显示屏显示;
4、试验运行:将按规范要求保温好的上下压头放在托盘上,将上压头向上推入快装接头联接孔,自动锁住。
试件放入上下压头之间,按【启动】键:开始试验。
运行结束后,自动卸载,电机反转下降至原启动位置;
5、报警:若压力超过39KN时,自动停机!并返回原位;
6、若运行时间超过60秒钟时,自动停机!并返回原位;
7、查看历史记录:按【→】键:可查看历史纪录。
最大100组记录,每组最多256点数据,每屏幕可显示5点数据;
8、修改日期及时钟参数:
日期及时钟修改方法—移动以下键进行修改:
【←】:控制光标位左移动;
【→】:控制光标位右移动;
【↑】;光标位参数+1;
【↓】:光标位参数-1;
最后按【■】键确认,并返回主画面,在整个参数修改过程中,按【复位】按钮,可随时返回主画面。
马歇尔稳定度仪操作规程
马歇尔稳定度仪操作规程一、引言马歇尔稳定度仪是一种常用于沥青混合料稳定性测试的仪器。
本操作规程旨在提供对马歇尔稳定度仪的正确操作方法和操作注意事项的指导,以确保测试结果的准确性和可靠性。
二、仪器准备1. 检查仪器:确保马歇尔稳定度仪及其附件完好无损,如有任何损坏或故障应及时修理或更换。
2. 准备试件:按照相关标准要求,制备适量的沥青混合料试件,并保证试件质量合格。
三、操作步骤1. 打开马歇尔稳定度仪电源,确保仪器正常启动。
2. 将试件放置在稳定度仪内的试件架上,并调整试件的位置,确保试件与仪器的接触充分。
3. 设置试件的测试参数,包括加载速度、加载位移等,并根据测试要求选择相应的测试模式。
4. 开始测试,监控试件在加载过程中的变化情况,并及时记录相关数据。
5. 当试件达到规定的终点位移或破坏时,停止测试并记录测试结果。
6. 完成测试后,关掉马歇尔稳定度仪电源,清理试件架和设备表面的杂物,并将试件取出。
四、操作注意事项1. 操作人员应熟悉仪器的使用方法,具备相关的专业知识和技能。
2. 在操作过程中,应注意保持仪器的稳定性,防止外界干扰对测试结果产生影响。
3. 在测试过程中,应定期检查试件是否出现松动或异常情况,并进行相应的处理。
4. 对于测试结果的处理和分析,应根据相关标准和规范进行,确保结果的准确性和可靠性。
5. 每次使用马歇尔稳定度仪前,都应对仪器进行检查和校准,确保仪器的正常工作。
6. 在使用过程中,应注意安全,避免操作不当导致的事故和伤害。
五、总结马歇尔稳定度仪是沥青混合料稳定性测试的重要工具,正确的操作方法和操作注意事项对测试结果的准确性起着关键作用。
本操作规程详细介绍了马歇尔稳定度仪的操作步骤和注意事项,希望能对使用者提供帮助,确保测试过程的准确性和可靠性。
新LWDV型屏显马歇尔稳定说明书常用
【前言】为了充分发挥本仪器的功能,确保仪器,样品,使用者的安全,请详细阅读本使用说明书,当您遇到任何疑问而本说明书又无法提供解答时,请联系我的经销商或本公司技术人员。
重要内容:●请勿自行拆装或更改本仪器的装配件和电路。
●切勿让本机遭受雨淋或受潮,严防水汽侵入机件,以避免电击,失火等危险。
●清洁前将本机电源拔离插座,请用柔软的干抹布擦拭面板及机身的其他部位。
小心水滴侵入面板裸露的开关,端子等处。
●谨防针,钉,硬币,螺丝等金属物件跌入仪器机箱内部,否则可能导致机械故障,电路短路等危险。
●倘若水或其他物体以外进入仪器机身,请立即关闭电源,并设法待水挥发或取出物件后通电使用。
●从仪器背面连接电源线,用手拿插头拔插时,严禁拖拉电线。
严防高温,老鼠等损坏电线。
●仪器工作环境为温度5-35,湿度50-80%不凝露,过高的湿度将影响本仪器的电气安全性能。
过低或过高的温度将影响仪器的精度。
【一、仪器的用途及特点】新型沥青混合料马歇尔稳定度测定仪是我公司在最新推出的产品,作为原有V型测定仪的升级换代产品。
重新设计的智能控制系统,采用高速双CPU设计,大屏幕(240×128点阵)LCD中文图形液晶显示,采用模拟数字分离设计,高速采样CPU专门负责数据采样,精度高,并采用内置实时RTOS,试验软件功能完善,除了可以完成沥青混合料的稳定度测定外,通过设置各种试验参数,还可以完成其他多种材料的非常规试验,同时可以连接PC机通讯,具有数据保存,USB主机接口,直接连接USB喷墨打印机等功能打印试验结果和试验曲线等功能。
【技术指标】1.压力传感器量程:压力通道1:50KN2.压力精度:0.5%~0.2%,分辨率:10N2.位移传感器(双通道)量程:15mm3.位移传感器分辨率:15mm:0.001mm 可配置为双位移传感器4.位移传感器精度:1%~0.5%5.电源输入:单相220V±10%,三相380V输入可选6.整机功耗:30W(Max)【硬件功能】1.240×128大屏幕液晶显示,数字键盘。
马歇尔稳定度测定仪技术报告
马歇尔稳定度测定仪技术报告马歇尔稳定度测定仪是一种用于测量沥青热拌混合料的稳定度的设备。
稳定度是衡量混合料抗剪切性能的一个重要指标,对于判断混合料的质量和性能具有重要意义。
本技术报告将介绍马歇尔稳定度测定仪的原理、仪器结构和使用方法。
一、原理马歇尔稳定度测定仪是通过加载试件,并对其进行剪切应力测试,来评估混合料的抗剪切性能。
试件通常是圆柱形的沥青混合料标准试件,通过在试件顶部施加垂直荷载,并在试件底部施加半球形剪切头,对试件进行剪切。
在施加一定的剪切力后,测量试件变形和损坏的程度,从而得出试件的稳定度。
二、仪器结构1.主机:主机由电机、垂直荷载装置和剪切头组成。
2.电器系统:电器系统提供电源和控制试件加载和剪切的操作。
3.试件模具:试件模具用于制备圆柱形的混合料试件,以及测量试件的直径和高度。
4.测量设备:测量设备用于测量试件的变形和损坏程度。
三、使用方法1.准备试件:根据所需的试件尺寸制作试件模具,并将混合料放入模具中。
根据混合料配方和工程要求进行试件的制备。
2.垂直荷载施加:将试件放置在垂直荷载装置下,调整荷载大小,施加合适的荷载到试件上。
3.剪切力施加:将半球形剪切头放置在试件底部,并施加一定的剪切力。
可以通过调整剪切头的位置和施加的力来控制剪切的过程。
4.测量变形程度:在施加剪切力的过程中,使用测量设备测量试件的变形和损坏程度,包括试件的变形高度和直径变化等。
5.计算稳定度:根据测量结果,计算出试件的稳定度和流值等参数,用于评估混合料的抗剪切性能。
四、注意事项1.操作仪器时要严格按照操作步骤进行,并仔细检查仪器的状态和安全性。
2.要遵循试件的制备标准和精度,以保证测量结果的可靠性。
3.在试验过程中应注意试件的变形和损坏情况,以及测量设备的准确性。
4.理解和掌握试验原理和计算方法,正确解读和使用测量结果。
五、结论马歇尔稳定度测定仪是一种用于测量沥青热拌混合料稳定度的仪器。
通过加载试件,并对其施加剪切力来评估混合料的抗剪切性能。
LWD-3型测定仪操作规程
LWD—3型电脑马歇尔稳定度测定仪操作规程一、显示及输入键盘的使用说明1.安装使用前应仔细阅读使用说明书。
2.显示共8位,分为两组,试验时左边四位显示压力,右边四位显示流值。
3.键盘共有六个,分别为“校时”、“试验”、“打印”、“+/增”、“-/减”、“确定”。
4.测试仪器开机后,如加载部分不在规定高度按“-/减”键使加载部分向下动作至规定高度。
5.按“试验”键,仪器开始自动加载、测试,测试完毕后或压力超量时,仪器自动卸载,将加载部分下降至规定高度,当压力超过30KN时,显示超量程99.99,仪器可存贮25次试验的数据(如果超过25次则仪器只存储最后25个数据),采用循环存储及显示,断电后数据不丢失,当每次试验完毕后打印机自动打印出本次结果。
二、准备工作1.按T0702标准击法成型马歇尔试件,标准马歇尔试件尺寸应符合直径101.6m m ±0.2mm、高63.5mm±1.3mm的要求,对大型马歇尔试件,尺寸应符合直径152.4m m±0.2mm、高95.3mm±2.5mm的要求,一组试件的数量不得少于4个,并符合T0702的规定。
2.量测试件的直径及高度,用卡尺测量试件中部的直径,用马歇尔试件高度测定器或用卡尺存十字对称的4个方向测量离试件边缘10mm处的高度,准确至0.1mm,并以其平均值作为试件的高度,如试件高度不符合63.5m m±1.3mm或95mm±2.5mm要求或两侧高度差大于2mm,此试件应作废。
3.按规程规定的方法测定试件的密度,并计算空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等体积指标。
4.将恒温水槽调节至要求的试验温度,对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃,对煤沥青混合料为33.8℃±1℃,对空气养生的乳化沥青或液体沥青混合料为25℃±1℃.三、试验步骤1.将仪器测控部连接好,仪器通电15分钟。
电脑数控马歇尔稳定度测定仪操作规程
电脑数控马歇尔稳定度测定仪
操作规程
1将仪器安装好,按照规程要求,把压头和试件一起浸泡在60℃水中半小时后取出,把试件放入压头内,插好流值传感器,按【启动】键,试验开始,仪器自动记录此试件上的最大压力(即稳定度)及其对应的流值;同时打印机打印出此试件的试验结果。
打印完毕,仪器自动控制机械部分下降至一定高度,方便更换试件。
好仪器,好资料,尽在沧州建仪()。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌,树立沧州产品全新形象
2若试件受压变形后,压力窗口显示99.99,即说明试件压力超过30kN(或50kN),试件未破坏,仪器自动停机,同时停止试验,并控制加载部分下降至一定高度。
3若按【启动】健后,升降台上升一点,压头还没有接触到压力传感器就停机,显示99.99,然后再下降,则说明压力传感线与仪器及传感器没有连接好,或压力传感器与连接接头内断路,排除方法详见说明书故障维修节。
LWD-3A型马歇尔稳定度测定仪操作规程作业指导书
LWD-3A型马歇尔稳定度测定仪操作规程作业指导书使用前必须将仪器的地线接地,将仪器控制电机的两个插头插到加载部分的两个座插上,检查无误后即可打开主机,若电压较低或电压不稳,应配交流净化电源或UPS或交流稳压器。
1、显示及输入键盘的使用说明:显示共8位,分为两组,试验时上边显示压力,下边显示流值,键盘共四个,分别为复试验、打印、上升、下降。
注:①试验”键用于启动自动试验控制。
②“打印“键用于在试验完成后打印试验结果。
其另一个功能为紧急停车,在中或者试验结束后,电机处于下降过程中,按下“打印”键,试验停止并且电机停转。
③上升“键为手动上升(在非试验状态下)。
④下降”键为手动下降(在非试验状态下)。
2、将电子测控部分与机械加荷部分联接好,接通电源,此时窗口显示P0.00,L0.00,仪器通电15min后,将做好的试件放于加荷头压之间(不必预加压),检查无误后按“试验”键即可,仪器自动控制加荷部分加荷,试件受压变形情况通过显示器直接显示出来,直到试件受压破裂。
3、停止加压,显示器上直接显示试件的最大压力和对应的流值,打印自动打印出试验结果,即最大压力与对应流值,同时仪器自动控制加荷设备下降至规定高度,方便换试件。
4、如需打印试验结果,按动“打印”键即可打印出此次的最大的压力和流值及相对应的曲线图,如在开始下一次试验前不打印试验结果则试验数据将全部丢失。
5、如果试验中力超过30KN,则自动停机并返回,屏幕显示最大值。
维护与保养:1、按照手册的要求使用和维护仪器。
2、每次试验结束后,应及时擦拭仪器表面的水滴及污垢,保持仪器的清洁。
3、丝杠盘的螺纹部分,应定期用油枪加注适量30#机械油,以保证其结合部分润滑。
4、本仪器在使用中应尽量避免工作环境中的强电磁场干扰,以免影响试验的进行和测量的精度。
马歇尔稳定度测定仪操作规程1
马歇尔稳定度测定仪操作规程
1、显示器及输入键盘的使用说明:显示器共8位,分成两组,试验时,左边显示压力,右边显示(见仪器面板);键盘共三个,分别为“切换”“试验”“打印”;“切换”键是从标定状态到工作状态之间相互切换的,按“试验”键仪器便控制机械部分自动试验。
2、仪器使用方法:将电子测控部分与机械加荷部分联接好,接通电源,此时窗口显示P0.00,L0.00,仪器通电15分钟后,将做好的试件放于加荷头之间,检查无误后按“试验”键即可,仪器自动控制加荷部分加荷,试件受压变形情况通过显示器直接显示出来,直到试件受压破裂,停止加压,显示器上直接显示试件的最大压力和对应的流值,自动打印出试验结果。
同时仪器自动控制加荷设备下降至规定高度,方便换试件。
马歇尔稳定度说明书
LWD-3电脑数控马歇尔稳定度测定仪使用说明书北京中德申克科技有限公司免费热线 400-058-0102【注意事项】●请勿自行拆装或更改本仪器的装配件和电路。
●切勿让本机遭受雨淋或受潮,严防水汽侵入机件,以避免电击,失火等危险。
●清洁前将本机电源拔离插座,请用柔软的干抹布擦拭面板及机身的其他部位。
小心水滴侵入面板裸露的开关,端子等处。
●谨防针,钉,硬币,螺丝等金属物件跌入仪器机箱内部,否则可能导致机械故障,电路短路等危险。
●倘若水或其他物体以外进入仪器机身,请立即关闭电源,并设法待水挥发或取出物件后通电使用。
●从仪器背面连接电源线,用手拿插头拔插时,严禁拖拉电线。
严防高温,老鼠等损坏电线。
●仪器工作环境温度为5-35℃,湿度50-80%不凝露,过高的湿度将影响本仪器的电气安全性能。
过低或过高的温度将影响仪器的精度。
LWD-3型马歇尔自动试验仪第一章概述1·仪器组成LWD-3马歇尔自动试验仪包括主机、测力装置、流值测量装置、打印装置及相关附件,用于马歇尔试验中稳定度和流值的测量。
同时,本试验仪的主机,仅需作少量改动并配备有关附件,即可完成多种需施加垂直载荷的试验。
不同型号的仪器的主机部分相同,配备的控制系统不同。
2·性能特点⊙可实现自动加载、自动停机、数据显示、数据采集、峰值判别、峰值保持、以及数据和曲线的打印等功能。
⊙电路采用强电和弱电分离、数字和模拟分离,电子元件均采用工业品,工作温度范围宽,工作性能稳定,重复性好,抗干扰能力强。
⊙采用硬件和软件三重自我保护功能,保证试验过程的安全可靠。
⊙整机美观,重量轻。
⊙运用了模块化设计思想,各功能模块相对独立,便于维修和维护。
第二章主要技术指标1·使用条件环境温度0℃-60℃相对温度<85%2·主机技术指标试验仪器托盘的垂直上升速度50±5mm/min试验仪托盘的最大移动距离70mm3·主要技术指标压力测量精度0.5%流值测量精度1%最大量程⑴压力值 30KN/50kN ⑵流值 0-15.00mm第三章主机部分简介LWD-3列马歇尔自动试验仪配有主机、控制系统、力传感器、位移传感器、打印机、马歇尔压头各一台(套),另有电缆线若干。
数显全自动马歇尔稳定度测定仪操作规程
数显全自动马歇尔稳定度测定仪操作规程一、实验目的本实验旨在通过使用数显全自动马歇尔稳定度测定仪来确定沥青混合料的流动性,从而评估其稳定性,并为相关工程提供参考。
二、实验原理三、实验前准备1.将数显全自动马歇尔稳定度测定仪放置在平稳的台面上,并确保其稳固性。
2.检查并确保设备的电源和仪器接线正常。
3.将试验台上的温度控制仪设定为实际实验温度的设定值。
4.检查并确保试验机的平板和弯曲体上无尘、无污染。
5.准备好所需的沥青混合料试样,按照相关标准对试样进行制备。
6.对试样进行编号,记录试样的详细信息。
四、实验步骤1.打开数显全自动马歇尔稳定度测定仪的电源开关,待仪器自检完毕后,检查其正常工作状态。
2.将试样放置在数显全自动马歇尔稳定度测定仪的弯曲体上,调整使其与样品平面垂直。
3.根据试样的尺寸,调整弯曲体的宽度,并将弯曲体与试样紧密接触。
4.调整试样的高度,使其与弯曲体接触面平齐。
5.按下仪器面板上的测试按钮,开始测试过程。
6.仪器会根据预设的参数,在设定的时间和温度下,施加压力并测量试样的变形情况。
7.测定完成后,仪器会自动停止测试,并将测试结果显示在数显屏上。
8.将得到的稳定度数值记录下来,并将试样取下,清洁仪器以备下次使用。
五、实验注意事项1.操作人员应穿戴好实验服和手套,并戴上护目镜。
2.注意防止试样的污染和损坏。
3.在实验过程中注意观察仪器的工作状态,如有异常应及时停止测试并检修。
4.仪器使用完毕后,应及时清理,保持干净。
5.实验结束后,对数据进行整理并进行统计分析,形成实验报告。
六、实验结果分析根据实验得到的稳定度数值,可以评估沥青混合料的流动性和稳定性。
稳定度数值越大,说明沥青混合料的抗变形能力越强,稳定性越好。
通过分析实验结果,可以评估沥青混合料的适用性和优化配比,为相关工程提供参考。
七、实验总结通过本实验的操作,我们了解了数显全自动马歇尔稳定度测定仪的使用方法,掌握了沥青混合料稳定度的测定原理和步骤,并对实验结果进行了分析。
LWD-3A电脑数控马歇尔稳定度测定仪
LWD-3A电脑数控马歇尔稳定度测定仪
LWD-3A电脑数控马歇尔稳定度测定仪
1.将试件置于已达规定温度的恒温水浴中保温,保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min,试件之间应有间隔,底下应垫起,离容器底部不小于5cm;
2.将马歇尔稳定度试验仪的上、下压头放入水槽或烘箱中达到试件同样温度,将上、下压头从水槽或烘箱中取出擦拭干净内面,为使上、下压头滑动自如,可在上、下压头的导棒上涂少许黄油,再将试件取出置于压头上,盖上上压头,然后装在加载设备上;
3.将自动马歇尔试验仪的位移传感器连接,微电脑显示“0000”为正确行程;
4.打开电源开关,按下微电脑的【试验】键,仪器将自动启动,使试件承受荷载,加载速度为50〒5mm/min,仪器会自动测出稳定度和流值,如仪器在测试的中途卡住时不要再按【试验】键,用仪器的摇动杆将工作台摇下后再按【试验】键。
仪器会自动恢复到测试状态;
5.按【打印】键,即打印出各个试件的稳定度与流值;
6.清洗仪器,关闭电源,结束试验,并认真填写本机本次使用记录;
7.从恒温水槽中取出试件至测出最大荷载值的时间,不得超过30s。
马歇尔稳定度试验仪
环境条件
检定应在无腐蚀性气体,环境环境 温度应达到10 ℃~30 ℃,检定过程 中温度波动小于2 ℃的室内进行。
电源电压的波动不超过±10%。 试验仪在检定室内放置时间应大于
4h。 检定前对试验仪通电预热应超过
0.5h。
检定用仪器设备
高度尺:范围0~300mm,分度值0.02 mm; 秒表,分度值0.1s; 标准测力仪:范围0~50kN,0.3级; 标准量块:四等量块;
测力装置 测力装置的测量示值误差应满足±0.1kN,重
复性应满足0.1kN。 流值测量装置 流值测量装置的测量示值误差应满足±0.1mm,
重复性应满足0.1mm。 绝缘电阻 仪器电源线对壳对地点的绝缘电阻就应大于
2MΩ。
通用技术要求
外观要求 试验仪应有清晰的铭牌、合格证 试验仪应结构坚固,试验仪指针式显示应清晰、
xi
Fi Fi
100 %i
1,2,,
n
重复性:Ri
ximax xi
xi min
100 %i
1,2,, n
检定方法
流值测量装置的检定
流值测量装置的检定采用四等量块, 选用(0.5~10mm)七个量块,以 1.0mm量块定零位,分别将0.5mm、 0.8mm、2.0mm、3.0mm、5.0mm、 10.0mm量块置于流值测量仪珍下, 记录流值测量仪表的输出值。
检定方法
流值测量装置的检定
流值测量装置的有关技术指标
按公式计算:
进程示值: xi
1 3
3 j 1
xij
x0 j
i 1,2,, n
重复性: Ri
ximax xi
xi min
100%i
1,2,, n
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
LWD-3A电脑数控马歇尔稳定度测定仪
1.将试件置于已达规定温度的恒温水浴中保温,保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min,试件之间应有间隔,底下应垫起,离容器底部不小于5cm;
2.将马歇尔稳定度试验仪的上、下压头放入水槽或烘箱中达到试件同样温度,将上、下压头从水槽或烘箱中取出擦拭干净内面,为使上、下压头滑动自如,可在上、下压头的导棒上涂少许黄油,再将试件取出置于压头上,盖上上压头,然后装在加载设备上;
3.将自动马歇尔试验仪的位移传感器连接,微电脑显示“0000”为正确行程;
4.打开电源开关,按下微电脑的【试验】键,仪器将自动启动,使试件承受荷载,加载速度为50〒5mm/min,仪器会自动测出稳定度和流值,如仪器在测试的中途卡住时不要再按【试验】键,用仪器的摇动杆将工作台摇下后再按【试验】键。
仪器会自动恢复到测试状态;
5.按【打印】键,即打印出各个试件的稳定度与流值;
6.清洗仪器,关闭电源,结束试验,并认真填写本机本次使用记录;
7.从恒温水槽中取出试件至测出最大荷载值的时间,不得超过30s。
