电箱检测报告

电箱检测报告

电箱检测报告
检测单位:XXX安全检测有限公司
检测时间:2021年8月15日
检测地点:XXX小区
一、检测情况
本次检测共涉及XX个电箱,具体检测情况如下:
1.电箱1:存在线路老化和漏电现象,建议立即更换线路和漏电保护器。

2.电箱2:线路连接不紧,存在安全隐患,建议紧固线路连接处。

3.电箱3:线路完好,但接地电阻不达标,建议重新接地。

4.电箱4:线路老化,建议及时更换。

5.电箱5:线路及电器设备完好,没有安全隐患。

二、维修建议
根据以上检测情况,针对存在问题的电箱,我们提出以下维修建议:
1.①更换线路并加装漏电保护器;②对线路状况进行维修并加装漏电保护器。

2.紧固线路连接处。

3.重新接地并加强接地防护措施。

4.及时更换老化线路。

三、总结
通过本次检测,我们发现部分电箱存在安全隐患,需要及时维修。

建议小区物业或业主进行维修处理,确保小区居民生命财产安全。

同时,为保障小区电力安全,建议定期进行电箱检测和维修。

xxx安全检测有限公司
2021年8月15日。

箱式变电站单位工程质量验收与评定记录表

箱式变电站单位工程质量验收与评定记录表
2.验收结论栏填写“良好”或“合格”;
3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收,验收合格后,移交给启委会验收组组织相干单位进行投产前的启动验收。
1.4 电气实验分部工程
验收结果
应核对分部工程数
实核对分部工程数
符合标准及设计要求的分部工程数
2
质量控制资料核对
出厂证件及实验资料
2.1出厂合格证材料设备质量证明
2.2实验和检测报告
主要技
术资料
及施工
记录
2.3设计变更及图纸会检纪要
2.4施工质量检查及评级记录
2.5分部工程验收消缺整改记录
2.6隐藏工程验收记录
6
评定结论:
参加验收单位
施工单位
监理单位
设计单位
业主项目部
启委会验收组
(公章)
项目责人:
年 月 日
(公章)
项目负责人:
年 月 日
(公章)
项目负责人:
年 月 日
(公章)
项目负责人:
年 月 日
(签字)
验收组负责人:
年 月 日
备注:1.检查意见栏填写要求:符合要求的检查项打“√”,不符合要求的检查项打“×”,未检查项打“/”;
箱式变电站单位工程质量验收与评定记录表
工程编号:
单位工程名称
单位工程名称
建设单位
设计单位
开工日期
施工单位
监理单位
竣工日期
序号
项目
验收内容
业主项目部核对意见
启委会验收组抽查意见
1
分部工程质量验收结果统计
分部工程名称
验收结论
1.1 箱式变电站土建分部工程

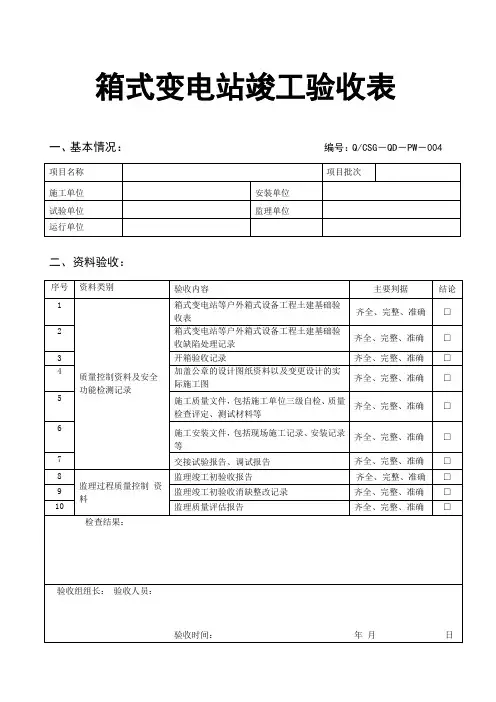

箱式变电站竣工验收表

箱式变电站竣工验收表
8
监理过程质量控制资料
监理竣工初验收报告
齐全、完整、准确

9
监理竣工初验收消缺整改记录
齐全、完整、准确

10
监理质量评估报告
齐全、完整、准确

检查结果:
验收组组长:验收人员:
验收时间:
年月

3、实体(观感)质量:
序号
验收内容
主要判据
结论
箱式变电站安装

初装变整体检查
1
标志齐全,并符合广东电网公司配网安健环设施标准要求。

14
低压总开关、联络开关之间的电气连锁装置可靠、正常(带电后检查)。

15
配变负荷监测终端外观完好、工作正常,数据显示清晰,无报警等异常信号。配有专用的电流互感器,精度为0.2S级。

16
电压表、电流表、有功表、无功表、功率因数表等仪表外观完好、指示正常、量程符合要求。

17
低压电缆终端无裂纹、无破损痕迹;电缆头导体与柜连接处接触面良好,连接可靠。

11
五防功能正常、可靠。

12
负荷开关、接地刀闸、隔离开关各种状态指示正确。

13
手动、电动分合闸正常,操作机构动作平稳,无卡阻等异常情况。

14
若为SF6负荷开关柜,应检查气压表的压力在正常范围内(一般在对应运行温度的绿色范围内)。

15
二次回路连接正确牢固、可靠、规范,编号字迹清晰且不易脱色。

18
电缆出线口处封堵严密,防止小动物进入。

19
电缆及电缆头固定牢固,无受应力现象。

20

箱式变电站检测报告

箱式变电站检测报告

箱式变电站检测报告一、背景介绍箱式变电站作为电力系统中重要的组成部分,具有集配电、保护控制、监测等功能,广泛应用于城市、农村以及工矿企业等场所。

为了确保箱式变电站的正常运行和安全性能,对其进行定期的检测和维护显得尤为重要。

本文就某箱式变电站的检测情况进行详细记录和分析。

二、检测内容及方法本次箱式变电站的检测内容包括电气性能、设备运行情况、外部环境等方面。

具体的检测方法包括现场检查、设备测试及实测实验等。

1. 现场检查通过对箱式变电站外部环境的观察与检查,了解其周围环境是否存在潜在的安全隐患,如周边建筑物、植被情况、消防通道、防雷措施等。

2. 设备测试利用专业的测试仪器对箱式变电站内部各设备进行电气性能测试。

主要测试项目包括接地电阻、绝缘电阻、漏电流、负载开关试验、保护装置性能等。

3. 实测实验将箱式变电站接入电力系统,通过监测仪器对其运行情况进行实时监测,包括电流、电压、电能质量等参数。

同时,对各设备的运行温度、噪音等指标进行测量和记录。

三、检测结果及分析1. 外部环境经现场检查,箱式变电站周围环境整洁,无任何植被遮挡、堆放杂物或其他安全隐患。

消防通道畅通,并配备了有效的防雷设施,外部安全情况符合相关标准。

2. 设备测试通过电气性能测试发现,箱式变电站的接地电阻、绝缘电阻、漏电流等指标均在合理范围内,未出现明显的故障。

保护装置的性能也符合设计要求,能够有效地保护箱式变电站和电力系统的安全。

3. 实测实验实测实验结果显示,箱式变电站各设备的运行参数正常,电流、电压、电能质量等均处于正常范围内。

同时,设备的运行温度和噪音也符合相关要求,没有出现过热、过载或异常噪音等情况。

四、存在问题及建议通过对箱式变电站的检测,发现以下问题:1. 某熔断器接触不良,可能导致电能传输中的损耗较大。

建议及时更换该熔断器,以确保正常的电能传输和供应。

2. 部分设备的接地电阻稍高,可能会对设备的正常运行产生一定影响。

建议重点关注这些设备,并采取合适的措施进行处理。

箱变检验报告

箱变检验报告
XXXXXX有限公司
箱式变电站出厂检测报告
产品型号:
额定电压:
出厂编号:
制造日期:
检测名称
检测项目
技术要求
检测结果
检验员
一般检查
箱体外观检测
符合图纸工艺要求,防腐层可靠,涂漆均匀,均无明显色差。
高低压侧元件参数检查
所装元件的参数应与图纸相符。
元件安装
元件组装应整齐牢固,布局合理,间隙处飞弧距离符合相应技术要求。
I min
工Байду номын сангаас耐压
高压侧
相向
42KV 无击穿及闪烁
相对地
42KV 无击穿及闪烁
隔离断电
48KV 无击穿及闪烁
变压器高压对低压及地
35KV 无击穿及闪烁
低压主回路
2.5KV 无击穿及闪烁
低压辅助回路
2KV 无击穿及闪烁
通电实验
从低压侧整机通电
变压器无异常,2次控制回路动作正确
电缆实验
结论:经检验,产品符合GB/T17467 1988标准及相关的技术条件之规定,准予出厂。
铭牌,标牌检查
铭牌,标牌应正确齐全,应易识别。
机械操作
高低压开关操作
5次操作无故障且分合位置正确。
高压柜“五防”检查
联锁灵活可靠,"五防"符合相关标准要求。
变电站门
各室门及高、低压柜门应开启灵活,打开角度不小于九十度。
主回路电阻测量
高压侧Ω
A相
B相
C相
低压侧Ω
A相
B相
C相
接地有效性
≯1000 u Ω
高低压一次线检查
母线规则合理正确,布局横平竖直,搭接自然,打孔螺丝选用正确,螺丝拧紧,油漆界面平齐。

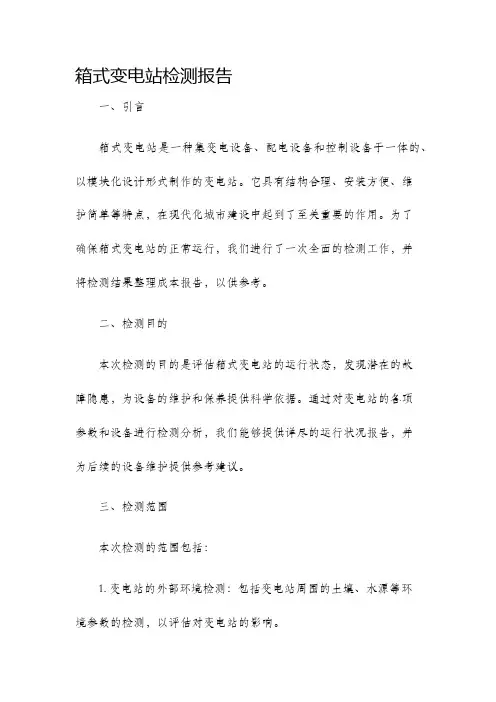

箱式变电站检测报告

箱式变电站检测报告

箱式变电站检测报告一、引言箱式变电站是一种集变电设备、配电设备和控制设备于一体的、以模块化设计形式制作的变电站。

它具有结构合理、安装方便、维护简单等特点,在现代化城市建设中起到了至关重要的作用。

为了确保箱式变电站的正常运行,我们进行了一次全面的检测工作,并将检测结果整理成本报告,以供参考。

二、检测目的本次检测的目的是评估箱式变电站的运行状态,发现潜在的故障隐患,为设备的维护和保养提供科学依据。

通过对变电站的各项参数和设备进行检测分析,我们能够提供详尽的运行状况报告,并为后续的设备维护提供参考建议。

三、检测范围本次检测的范围包括:1. 变电站的外部环境检测:包括变电站周围的土壤、水源等环境参数的检测,以评估对变电站的影响。

2. 变电站主体设备检测:包括变压器、开关柜、断路器、接地装置等主要设备的检测,以评估其运行状态和性能。

3. 变电站辅助设备检测:包括配电设备、控制装置、电缆等辅助设备的检测,以评估其运行状态和性能。

4. 变电站运行参数检测:包括电压、电流、功率因数等运行参数的检测,以评估变电站的运行状况是否正常。

四、检测方法本次检测采用了以下方法:1. 现场检测:我们派遣专业技术人员进行现场巡检和测试,通过直接观察和测量,获取变电站的运行数据。

2. 实验室测试:将取样的土壤、水源等样品送往实验室进行分析测试,以评估对变电站的影响。

3. 设备运行记录分析:收集变电站的运行记录和维护记录,并进行分析,以评估设备的运行状态和维护情况。

五、检测结果分析根据我们的检测结果,箱式变电站的运行状况良好,各项参数均在正常范围内。

变压器、开关柜、断路器等设备的性能稳定可靠,保护装置功能完善。

配电设备、控制装置、电缆等辅助设备的运行状态也良好。

变电站的电压、电流、功率因数等运行参数符合设计要求。

六、存在的问题及建议在本次检测中,我们发现了一些问题:1. 变电站周围的土壤中存在过量的重金属成分,可能与周边工业活动有关。

箱式变电站验收标准

箱式变电站验收标准

箱式变电站验收标准
箱式变电站验收标准可以根据实际情况进行制定,一般包括以下
方面:
1. 外观检查:包括箱体结构是否完好、外观涂层是否均匀牢固、检查箱式变电站的防爆装置和密封性能等。

2. 内部设备检查:检查箱内所配设备的齐全性、规格型号是否
符合要求,电缆的焊接质量是否良好,仪表表头是否准确、可靠等。

3. 电气性能检查:对箱式变电站的电气性能进行检查,包括检
验配电变压器的有载和无载损耗、绝缘电阻、绝缘电阻差、油质量等。

4. 防雷接地系统检查:检查箱式变电站的防雷接地装置的可靠
性和接地电阻是否满足要求。

5. 投运试验:包括箱式变电站的漏电保护器、断路器等各种保
护和控制设备的试验,如高压测试、电流、电压、短路试验等。

6. 运行试验:对箱式变电站进行运行试验,包括负荷试验、调
压试验、电压调整范围试验等。

7. 安全措施:检查箱式变电站的安全措施是否到位,包括是否
设置火灾报警设备、照明设备、防止触电的保护措施等。

8. 记录保存:对箱式变电站的验收过程和结果进行记录保存,
包括各项试验的数据和结果、设备的检测报告等。

以上是常见的箱式变电站验收标准,具体验收标准可以根据实际
情况进行制定,以确保箱式变电站的性能和质量符合要求。

箱式变电站生产检验标准

箱式变电站生产检验标准

箱变生产检验一、总则:1.1箱变依据下列标准进行设计与制造GB17467-2010《高压/低压预装式变电站》的标准。

SD320-1992《箱式变电站技术条件》1.2使用环境条件:1.2.1海拔高度不超过1000m。

1.2.2环境温度-25~+40℃。

1.2.3风速不大于35m/s。

1.2.4在安装地点没有对设备导体和绝缘有严重影响的气体、蒸汽或其他化学腐蚀物质存在,地面倾斜度不超过5°。

1.3组合式箱式变电站中的各种电器设备应分别符合相应的国家(或部)标准二、额定参数2.1额定电压应符合GB156-80“电气设备额定电压”的规定。

2.1.1高压侧额定电压和最高工作电压:10kv 11.5kV。

2.1.2低压侧额定电压(v)∶4002.1.3 10千伏配电网中性点经小电阻接地。

2.2额定电流2.2.1高压配电装置额定电流(A):630A2.2.2低压配电装置总母线、总开关额定电流(A)∶3200A(2000KVA)、2.2.3低压分支额定电流(A)∶依据具体设计图纸2.2.4高压配电装置动、热稳定电流(kA)∶252.3变压器额定容量∶见设计图纸。

三、箱变主要技术条件箱变安装在室外场所。

高压室、低压室内有操作走廊,宽度应分别大于1.0m、0.8m,变压器室内各侧检修距离大于0.3m,各操作检修走廊均铺设10mm厚橡胶绝缘踏步。

箱变尺寸不能小于规定尺寸。

箱变基础底板采用槽钢构成主结构,其它部分也应采用不同标号的槽钢,同时对基础底板的荷载进行计算。

3.1变压器3.1.1设备名称:10千伏三相油浸式全密封无励磁配电变压器。

3.1.2型号:S11-M3.1.3额定容量按设计、招标书要求执行。

3.1.4额定电压:依据供电公司标准。

3.1.5联结组标号: D,ynll3.1.6变压器高压端头采用肘型绝缘头。

变压器与真空断路器之间的电缆采用截面积不低于120平方毫米的高压铜芯交联聚乙烯电缆,变压器低压端头至低压母线之间的导体须进行绝缘处理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

检验报告
TEST REPORT
产品名称:箱式变电站
产品型号:ZBW-12/0.4-315KVA
产品编号:1702XB003
试验类别:出厂检验报告
公司名称:
年月
一、产品相关数据
产品名称:箱式变电站规格型号:ZBW-12/0.4-315KVA
产品编号:额定电压:10/0.4 KV
变压器容量:315KVA 额定电流:高压18.18A;低压453.6A
防护等级:IP33D 额定频率:50Hz
二、检验依据
1、GB 17467-2010 《高压/低压预装式变电站》
2、GB 3906-2006 《3~35kV交流金属封闭开关设备》
3、GB 1094-2007 《电力变压器》
4、GB 7251-2005 《低压成套开关设备》
5、GB 16934-97 《电能计量柜》
6、GB 3309-89 《交流开关设备常温下的机械试验》
7、GB 4208-93 《外壳防护等级分类》
8、GB 311.1-97 《高压输变电设备的绝缘配合》
三、检验结论
本产品经公司质检部检验、复核,符合国家标准及工厂生产工艺、技术要求。

经综合判定检验结果为:合格,准予出厂。

质检员:质检部:(章)
检验日期:年月日
四、检验项目及结果:
合格:质检部:(章)。
