MTT 5026-1999 煤矿矿井井底车场硐室设计规范
煤矿井底车场硐室设计规范标准
中华人民共和国行业标准 MTMT/T 5026-1999煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mine1999-01-11 发布 1999-08-01 实施国家煤炭工业局发布中华人民共和国行业标准煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mineMT/T 5026-1999主编单位：煤炭工业部武汉设计研究院批准部门：国家煤炭工业局施行日期：1999年8月1日前言本规范是根据国家计委计综合(19如)30号文的要求，由煤炭工业部武汉设计研究院编制而成。
在编制过程中，规范编制组进行了广泛调查研究，认真总结原“煤矿矿井井底车场砌室设计技术规定”执行以来的经验，吸取了近年来成熟的科研成果和新技术，广泛征求了有关单位的意见，最后由煤炭工业部组织审查定稿。
本规范共分8章，主要内容有：总则、基本规定、主排水系统硐室、主变电所、运输系统硐室、井下爆破材料硐室、安全设施铜室、其他硐室。
本规范由煤炭工业部武汉设计研究院负责解释。
主编单位：煤炭工业部武汉设计研究院主要起草人：蔡晓川章立本严建川施鹤筹目次1、总则 (109)2、基本规定 (110)3、主排水系统硐室 (111)3.l 主排水泵嗣室 (111)3.2 管子道 (112)3.3 水仓 (112)4、主变电所 (114)5、运输系统硕室 (115)5.1 井下架线式电机车修理间及变流室 (115)5.2 井下蓄电池式电机车修理问及充电室、变流室 (115)5.3 井下防爆柴油机车修理间及加油(水)站 (116)5.4 报车机及翻车机硐室 (116)5.5 自卸矿车卸载站硐室 (117)5.6井下调度室 (117)6、井下爆炸材料硐室 (118)6.1 井下爆炸材料库 (118)6.2井下爆炸材料发放硐室 (120)7、安全设施硐室 (122)7.1 井下消防材料库 (122)7.2 防水闸门硐室 (122)7.3 井下密闭门硐室 (126)7.4 井下防火栅栏两用门硐室 (127)8、其它硐室 (128)8.1井下急救站 (128)8.2井下等侯室 (128)8.3井下工具备品保管室 (128)附录A本规范用词说明 (129)1 总则1.0.1为统一煤矿矿井井底车场硐室设计的设计原则和技术标准，提高设计质量，加快设计速度，特制定本规范。
煤矿斜井井筒及硐室设计规
煤矿斜井井筒及硐室设计规
根据中国煤矿设计规范，煤矿斜井井筒及硐室的设计应遵循以下规范：
1. 井筒的直径应根据实际需要确定，但不宜小于4.5米。
2. 井筒的最小直径应满足斜井巷道和设备运输的要求。
3. 井筒的井口位置应安全可靠，在设计时应考虑井口围护与排水施工。
4. 井筒壁厚度应满足承受井筒自重、井口荷载、地压力和地震力等作用下的强度要求。
5. 斜井巷道的设计应满足矿井出矿、回采、通风和人员运输等的要求，应考虑巷道高度、宽度、道路坡度和弯道半径等指标。
6. 斜井巷道的支护应根据煤层赋存形式、地质结构和巷道周围的围岩性质等进行合理选择。
7. 硐室的设计应满足安全疏散、水泵排水、通风和供电等要求，硐室间距应根据矿井工艺要求合理安排。
8. 硐室的进出口通道应设计合理，通风设备和安全设施应满足使用要求。
9. 硐室的支护结构应满足硐室开挖后的稳定性要求，支护方式可采用锚杆、锚索、砂浆注浆、喷锚等。
需要根据具体煤矿的情况和工艺要求进一步确定煤矿斜井井筒及硐室设计规范。
以上内容仅供参考，请在实际设计中结合相关规范和标准进行设计。
煤矿斜井井筒及硐室设计规范

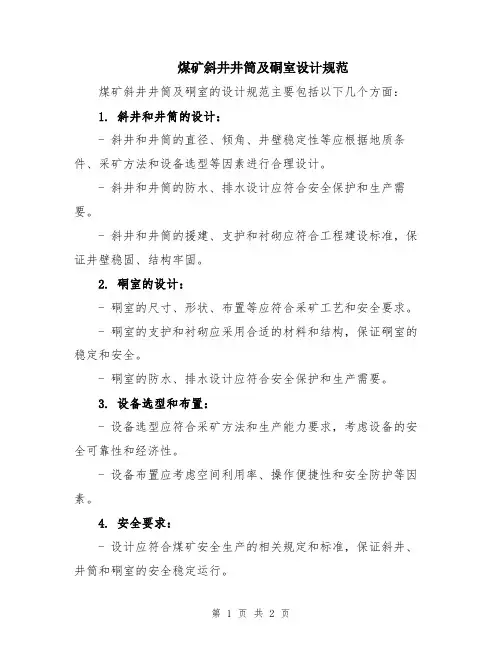

煤矿斜井井筒及硐室设计规范
煤矿斜井井筒及硐室的设计规范主要包括以下几个方面：
1. 斜井和井筒的设计：
- 斜井和井筒的直径、倾角、井壁稳定性等应根据地质条件、采矿方法和设备选型等因素进行合理设计。
- 斜井和井筒的防水、排水设计应符合安全保护和生产需要。
- 斜井和井筒的援建、支护和衬砌应符合工程建设标准，保证井壁稳固、结构牢固。
2. 硐室的设计：
- 硐室的尺寸、形状、布置等应符合采矿工艺和安全要求。
- 硐室的支护和衬砌应采用合适的材料和结构，保证硐室的稳定和安全。
- 硐室的防水、排水设计应符合安全保护和生产需要。
3. 设备选型和布置：
- 设备选型应符合采矿方法和生产能力要求，考虑设备的安全可靠性和经济性。
- 设备布置应考虑空间利用率、操作便捷性和安全防护等因素。
4. 安全要求：
- 设计应符合煤矿安全生产的相关规定和标准，保证斜井、井筒和硐室的安全稳定运行。
- 设计应考虑事故预防和应急救援措施，保障生产人员的安全。
设计规范的具体要求应根据不同国家或地区的法律法规、行业标准和企业内部规定进行制定。
以上所提供的是一般性的设计规范原则，具体的设计应结合实际情况进行详细设计。

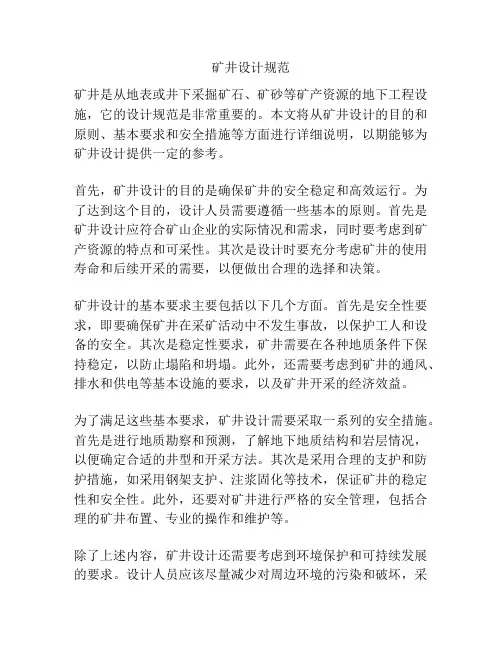

矿井设计规范
矿井设计规范矿井是从地表或井下采掘矿石、矿砂等矿产资源的地下工程设施，它的设计规范是非常重要的。
本文将从矿井设计的目的和原则、基本要求和安全措施等方面进行详细说明，以期能够为矿井设计提供一定的参考。
首先，矿井设计的目的是确保矿井的安全稳定和高效运行。
为了达到这个目的，设计人员需要遵循一些基本的原则。
首先是矿井设计应符合矿山企业的实际情况和需求，同时要考虑到矿产资源的特点和可采性。
其次是设计时要充分考虑矿井的使用寿命和后续开采的需要，以便做出合理的选择和决策。
矿井设计的基本要求主要包括以下几个方面。
首先是安全性要求，即要确保矿井在采矿活动中不发生事故，以保护工人和设备的安全。
其次是稳定性要求，矿井需要在各种地质条件下保持稳定，以防止塌陷和坍塌。
此外，还需要考虑到矿井的通风、排水和供电等基本设施的要求，以及矿井开采的经济效益。
为了满足这些基本要求，矿井设计需要采取一系列的安全措施。
首先是进行地质勘察和预测，了解地下地质结构和岩层情况，以便确定合适的井型和开采方法。
其次是采用合理的支护和防护措施，如采用钢架支护、注浆固化等技术，保证矿井的稳定性和安全性。
此外，还要对矿井进行严格的安全管理，包括合理的矿井布置、专业的操作和维护等。
除了上述内容，矿井设计还需要考虑到环境保护和可持续发展的要求。
设计人员应该尽量减少对周边环境的污染和破坏，采取合适的措施进行环境治理。
同时，还要充分考虑矿山企业的长远利益，确保设计的可持续性，以实现经济效益和环境效益的统一。
综上所述，矿井设计的规范是非常重要的，它关系到矿井的安全和效益。
设计人员应该充分考虑矿山企业的实际需求和资源特点，遵循安全、稳定和可持续发展的原则，同时采取相应的安全措施。
只有在这样的基础上，矿井设计才能达到预期的效果。
煤矿矿井设计规范
目次1 总则 (1)2 矿井资源/储量、设计生产能力 (2)和服务年限 (2)2.1 矿井资源/储量 (2)2.2 矿井设计生产能力和服务年限 (3)3 井田开拓 (5)3.1 井田开拓方式 (5)3.2 井口位置与开采水平划分 (6)3.3 开拓巷道布置 (7)3.4 开采顺序与采区划分 (8)4 井筒、井底车场及硐室 (10)4.1 井筒 (10)4.2 井底车场 (12)4.3 主要硐室 (13)5 井下开采 (15)5.1 采区布置 (15)5.2 采煤方法及工艺 (16)5.3 采区巷道布置 (18)5.4 巷道掘进与掘进机械化 (19)6 井下运输 (21)6.1 一般规定 (21)6.2 井下煤炭运输 (21)6.3 井下辅助运输 (22)6.4 矿井车辆配备数量 (24)7 通风与安全 (26)7.1 通风 (26)7.2 防水、防尘、防火、防煤与瓦斯突出 (28)7.3 抽放瓦斯 (30)7.4 安全监测、监控 (31)7.5 矿井热害防治 (32)8 提升、通风、排水和压缩空气设备 (35)8.1 提升设备 (35)8.2 通风设备 (40)8.3 排水设备 (41)8.4 压缩空气设备 (43)9 地面生产系统 (46)9.1 一般规定 (46)9.2 井口布置 (46)9.3 井口受煤仓 (47)9.4 筛分、选矸与破碎 (48)9.5 带式输送机运输 (49)9.6 储存与装车 (49)9.7 计量与煤质检查 (50)9.8 矸石和脏杂煤处理 (51)9.9 矿井修理车间及木材加工房 (51)10 总平面布置及地面运输 (53)10.1 工业场地总平面布置 (53)10.2 工业场地防洪、排涝和竖向布置 (56)10.3 场内运输 (59)10.4 地面运输一般规定 (60)10.5 标准轨距铁路站场 (61)10.6 场外窄轨铁路 (63)10.7 场外道路 (63)10.8 水运 (64)11 供配电系统 (67)11.1 一般规定 (67)11.2 电源 (67)11.3 负荷 (68)11.4 地面供配电 (69)11.5 井下供配电 (71)11.6 照明 (71)11.7 雷电保护 (73)12 智能化系统 (74)12.1 一般规定 (74)12.2 安全、生产监控及自动化系统 (74)12.3 计算机管理系统 (76)12.4 通信 (77)12.5 信号 (79)13 地面建筑、给水排水与供热通风 (81)13.1 地面建筑设计一般规定 (81)13.2 主要工业建筑物与构筑物 (84)13.3 建筑面积指标 (86)13.4 水源 (88)13.5 给水排水 (89)13.6 井下消防洒水 (90)13.7 供热通风 (94)13.8 矿井井筒防冻 (97)13.9 锅炉房 (98)13.10 矿井瓦斯利用及燃气 (99)14 环境保护 (100)14.1 一般规定 (100)14.2 污染防治 (100)14.3 生态保护 (101)14.4 环境机构设置及专项投资 (101)15 技术经济 (102)15.1 一般规定 (102)15.2 劳动定员及劳动生产率 (102)15.3 投资估算及概算 (103)15.4 经济评价 (104)15.5 技术经济综合评价 (104)附录A 固体矿产资源分类 (106)附录B 煤炭资源量估算指标 (107)附录C 矿井预可行性研究、可 (108)行性研究和初步设计资 (108)源/储量分类及计算 (108)C.1 矿井预可行性研究资源/储量 (108)分类及计算 (108)C.2 矿井预可行性研究资源/储量 (109)分类及计算 (109)C.3 矿井可行性研究和初步设计 (110)资源/储量分类及计算 (110)附录D 水力采煤 (112)D.1 一般规定 (112)D.2 开采 (113)D.3 工艺系统 (115)本规范用词说明 (118)1 总则1.0.1为贯彻执行我国发展煤炭工业的各项法律、法规和方针、政策，推广应用煤炭工业地下开采（以下简称矿井）各项行之有效的先进技术和管理经验，确保安全生产和资源合理开采，促进高产高效矿井建设，提高煤矿经济效益，实现矿井建设现代化，保持煤炭工业可持续发展，制定本规范。
煤矿井底车场硐室设计要求规范
中华人民共和国行业标准MTMT/T 5026-1999煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mine1999-01-11 发布1999-08-01 实施国家煤炭工业局发布中华人民共和国行业标准煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mineMT/T 5026-1999主编单位：煤炭工业部武汉设计研究院批准部门：国家煤炭工业局施行日期：1999年8月1日前言本规范是根据国家计委计综合(19如)30号文的要求，由煤炭工业部武汉设计研究院编制而成。
在编制过程中，规范编制组进行了广泛调查研究，认真总结原“煤矿矿井井底车场砌室设计技术规定”执行以来的经验，吸取了近年来成熟的科研成果和新技术，广泛征求了有关单位的意见，最后由煤炭工业部组织审查定稿。
本规范共分8章，主要内容有：总则、基本规定、主排水系统硐室、主变电所、运输系统硐室、井下爆破材料硐室、安全设施铜室、其他硐室。
本规范由煤炭工业部武汉设计研究院负责解释。
主编单位：煤炭工业部武汉设计研究院主要起草人：蔡晓川章立本严建川施鹤筹目次1、总则 (109)2、基本规定 (110)3、主排水系统硐室 (111)3.l 主排水泵嗣室 (111)3.2 管子道 (112)3.3 水仓 (112)4、主变电所 (114)5、运输系统硕室 (115)5.1 井下架线式电机车修理间及变流室 (115)5.2 井下蓄电池式电机车修理问及充电室、变流室 (115)5.3 井下防爆柴油机车修理间及加油(水)站 (116)5.4 报车机及翻车机硐室 (116)5.5 自卸矿车卸载站硐室 (117)5.6井下调度室 (117)6、井下爆炸材料硐室 (118)6.1 井下爆炸材料库 (118)6.2井下爆炸材料发放硐室 (120)7、安全设施硐室 (122)7.1 井下消防材料库 (122)7.2 防水闸门硐室 (122)7.3 井下密闭门硐室 (126)7.4 井下防火栅栏两用门硐室 (127)8、其它硐室 (128)8.1井下急救站 (128)8.2井下等侯室 (128)8.3井下工具备品保管室 (128)附录A本规范用词说明 (129)1 总则1.0.1为统一煤矿矿井井底车场硐室设计的设计原则和技术标准，提高设计质量，加快设计速度，特制定本规范。
井下硐室设计规范_煤矿斜井井筒及硐室设计规范
煤矿斜井井筒及硐室设计规范 0.1(1) 井口应避开法定爱护的文物古迹、风景区、内涝低洼区，并不应受岩崩、滑坡、泥石流和洪水等灾难威逼。
2.0.2(1) 井口必需布置在粉尘、有害和高温气体不能侵入的地方。
2.0.2(2) 井口必需有防止烟火进入矿井的安全措施。
2.0.6 串车提升的斜井井筒，除应遵守现行《煤矿安全规程》的有关规定外，井筒的上、下部及各水平甩车场交叉点上方，必需设置自动常闭的跑车防护装置。
2.0.7(2) 硐室不得布置在有煤与瓦斯突出危（wei）险煤层和冲击地压煤层中。
3.1.2 采用串车、箕斗、卡轨车、齿轨车或者胶套轮机车提升运输的井筒，井筒周边与提升运输设备最突出部份之间的距离，应符合以下规定：1 人行侧从道床顶面其 1.6m 的铅垂高度内，必需留有 0.8m 〔综合机械化才矿井为 1.0m〕以上的人行道。
2 非人行测的高度不得小于 0.3m 〔综合机械化采矿井为0.5m〕。
3 采用双钩提升的井筒，两相对运行的提升原属设备最突出部份之间的距离，不得小于 0.2m ，矿车摘挂钩地点不得小于1.0m。
4 提升运输设备最突处部份与井筒拱部之间的距离，不得小于 0.3m。
3.1.3 采用带式输送机提升的井筒，应设可靠检修设施道及人行道，井筒周边与提升运输设备最突出部份之间的距离，应符合以下规定：1 井筒内设检修道并靠井壁设人行道时，检修道提升运输设备最突出部份与带式输送机之间的距离，不得小于 0.4m；人行道的宽度，从道床顶面起 1.6m 的铅垂高度内，不得小于0.8m。
2 井筒内设检修道并在其与带式输送机之间设人行道时，人行道的宽度不得小于 0.8m；检修道提升运输设备最突出部份与井壁之间的距离，不得小于0.3m。
3 精通内不设检修道时，从井筒底板面起 1.6m 的铅垂高度内，人行道的宽的不得小于 1.0m。
4 非人行测的宽度不得小于 0.5m。
5 带式输送机与井筒拱部之间的距离，不得小于 0.5m。
煤矿斜井井筒及硐室设计规范
VS
废水排放标准
应根据国家和地方的相关标准，对废水排 放制定限制标准，确保废水排放符环保 要求。
05 设计审查与优化
CHAPTER
设计审查流程
01
初步审查
对设计图纸进行初步审查，确保设 计符合相关法规和安全标准。
专家评审
邀请专家对设计进行评审，提出优 化建议和改进意见。
03
02
现场核查
对施工现场进行实地核查，核实设 计图纸与实际情况是否一致。
在此添加您的文本16字
详细描述：硐室位置应尽量减少对临近设施的影响，如减 少对巷道、运输线路的干扰，保持矿井生产系统的顺畅。
硐室断面设计
总结词
满足设备安装要求
01
总结词
通风和排水考虑
03
总结词
施工难度与安全性
05
02
详细描述
根据硐室用途和设备尺寸，合理设计硐室的 宽度、高度和长度，确保设备安装和日常维 护的空间需求。
粉尘控制
在斜井井筒及硐室设计中，应配置有 效的粉尘控制设施，如安装除尘器、 加强通风等，以降低粉尘的产生和排 放，保护作业人员的健康和周边环境 。
粉尘排放标准
应根据国家和地方的相关标准，对粉 尘排放制定限制标准，确保粉尘排放 符合环保要求。
废水处理设施设计
废水处理
在斜井井筒及硐室设计中，应建设有效 的废水处理设施，如建立污水处理站、 进行废水循环利用等，以处理生产过程 中产生的废水，防止水体污染。
顶、片帮等事故发生。
总结词
经济性考虑
详细描述
在满足稳定性和安全性的前提下，尽量降 低支护成本，选择经济合理的支护方式和 材料。
总结词
维护与检修考虑
煤矿斜井井筒及硐室设计规范
煤矿斜井井筒及硐室设计规范
1.斜井井筒的设计应符合相关规范要求，包括井筒形状、尺寸、坡度、护壁结构等。
井筒应保证通风、排水和运输设备的合理布置，确保工作面
正常开展工作。
2.井筒坡度的设计应根据矿井的深度、工艺流程和设备情况等因素综
合考虑。
井筒坡度过大会增加矿工上下坡时的运动能量消耗，增加工作强度；坡度过小会增加井筒的挖掘和支护难度。
3.井筒的护壁结构应符合国家和行业规范要求，确保井筒的稳定和安全。
护壁结构包括井壁衬砌、锚索和支护杆等。
井壁衬砌材料的选用应满
足抗压强度和耐磨性的要求。
4.硐室是井筒与矿井引风巷、水平巷道的连接点，其设计应满足通风、疏散、避灾等要求。
硐室应具备足够的面积，以容纳矿工和所需设备，并
确保矿工在煤矿事故时有足够的疏散空间。
5.硐室的支护结构应确保硐室的稳定和安全。
支护结构包括支柱、钢
架和锚杆等。
支柱的选用应根据采矿工艺和地质条件合理确定，确保对础
煤层的有效支护作用。
6.硐室的通风设计应满足矿井通风系统的要求，确保矿工在硐室内能
够获得新鲜空气和排除有害气体。
通风系统包括风门、风动装置和通风管
道等。
7.硐室的照明设计应满足矿井安全照明的要求，确保矿工在硐室内能
够清晰地进行作业。
照明系统应满足照明强度、照明均匀度和抗爆要求等。
总之，煤矿斜井井筒及硐室设计规范主要是针对煤矿井筒和硐室的结构、通风、照明等方面进行规定，以确保煤矿的安全和高效运行。
这些规范的制定和执行对于保护矿工的生命安全、减少矿井事故的发生具有重要意义。
井底水仓、车场硐室设计规范
第九章井底车场与硐室第一节井底车场的结构与形式井底车场是指位于开采水平，连接矿井主要提升井筒和井下主要运输、通风巷道的若干巷道和硐室的总称，是连接井筒提升和大巷运输的枢纽。
它担负对煤炭、矸石、伴生矿产、设备、器材和人员的转运，并为矿井通风、排水、动力供应、通信、安全设施等服务。
一、井底车场的结构由于矿井开拓方式不同，井底车场可分为立井井底车场和斜井井底车场两大类。
因其车场结构基本相同，故这里只讨论立井井底车场。
图9－1为我国年产0.6～1.2Mt矿井常用的环形刀式井底车场立体示意图；图9-2为3.0Mt的兖州鲍店煤矿井底车场立体结构示意图，其煤炭运输采用胶带输送机。
从图中可以看出，井底车场是由主要运输线路、辅助线路、各种硐室等部分组成。
图9－1 环行刀式立井井底车场立体示意图l－主井，2－副井；3－主排水泵硐室；4－吸水小井；5－翻笼硐室；6－斜煤仓；7－箕斗装载硐室；8－清理撤煤斜巷；9－主井井底水窝泵房；10－防火门硐室；11－调度室；12－等候室；13－马头门；14－主变电所，15－管子道；16－内水仓；17－外水仓；18－机车库及修理间；19－主要运输大巷；Ⅰ－主井重车线；Ⅱ－主井空车线；Ⅲ－副井重车线；Ⅳ－副井空车线；Ⅴ－绕道图9－2 胶带输送机上仓立井井底车场立体示意图1－主井；2－副井，3、4、5－胶带输送机巷；6－圆筒煤仓；7－给煤胶带输送机巷；8－箕斗装载硐室；9、10－轨道运输大巷；11－副井重车线；12－副井空车线；13－主井井底清理撒煤硐室；14－副井清理斜巷；15－主变电所；16－主排水泵硐室；17－水仓；18－调度室；19－机车修理间；20－等候室；21－消防材料库；22－管子道1．主要运输线路（巷道）包括存车线巷道和行车线巷道两种。
存车线巷道是指存放空、重车辆的巷道。
如主、副井的空、重车线，材料车线等。
行车线巷道是指调动空、重车辆运行的巷道。
如连接主、副井空、重车线的绕道，调车线，马头门线路等。
煤矿井下机房、硐室标准
煤矿井下机房、硐室标准1主题内容与适用范围本标准规定了井下机房、硐室的技术标准。
本标准适用于井下机房、硐室的标准化考核管理。
2 一般要求2.1 机电硐室内所有电气设备放置时，应以设备前面为基准，呈一条直线摆放整齐。
2.2 机电硐室内所有设备表面、前后及其进出电缆必须清洁，以用手擦不出明显灰尘为标准。
2.3 机电硐室内不同电压等级的设备，必须在设备的明显位置标有电压等级标志。
2.4 机电硐室内不准摆放除电气设备以外的任何物料及配件。
2.5 机电硐室内所有瓦斯断电仪、监控监测设备线路电缆不得与其它电缆交叉、纠缠，全部敷设在电缆钩的最上层，引出时应与其它电缆垂直，并用尼龙扎带或射钉贴帮固定在硐室的墙壁上；其它电缆的吊挂应符合巷道电缆吊挂标准。
2.6 所有设备的包机牌应填写清晰、正确，与实际相符；所有“MA”标志、设备铭牌必须齐全，并且清晰可见，不得涂有油漆或污物；所有停止按钮、防爆标志必须描红，开启按钮必须描绿。
2.7 硐室内电缆钩距底板1.5m，间距为1.0m，电缆钩必须上下固定且与底板垂直，电缆钩规格与该处巷道电缆钩规格一致。
2.8 所有设备的控制线一律从大喇叭口下方通过，并引至电缆钩上，不允许在电源电缆或负荷电缆的上方通过，以避免交叉现象。
2.9 绞车硐室除满足以上要求外，还应符合以下标准（附图9）：2.9.1 所有绞车按钮、电铃及红灯开关必须依次固定在操作牌板架上；操作牌板架统一标准制作，高为1.2m，安放在距绞车操作台正里方向0.5m处，以保证绞车司机站在操作台上能够方便操作。
2.9.2 所有绞车红灯开关、按钮及电铃的电缆从开关或综保引出后，应垂直贴帮引至顶板，并贴顶平直引至操作牌板正上方，然后再垂直引下接到绞车按钮、电铃及红灯开关。
2.9.3 绞车按钮、电铃及红灯开关的电缆必须贴帮或顶平行固定，平行间距为150mm，固定间距为0.5m。
3 机房（硐室）标准3.1 硐室机房设备环境3.1.1 设备表面无积尘、无油垢；3.1.2 硐室内及设备底部应清洁，无杂物、无淤泥、无积水、无滴水、无油垢；3.1.3 硐室要通风良好，要有足够的照明设施，亮度要满足设备运行及检修的需要，要符合安全要求。
某矿炸药库设计说明书
赵楼矿井下爆炸材料库设计说明书一、矿井概况根据已批准的**体规划，本矿井井田边界为东起**断层…..矿井设计规模…Mt/a，年工作日330天，每天三班作业，净提升时间为16h，矿井劳动定员为….人。
二、设计依据1、《煤矿安全规程》(2006版)中的有关规定；2、《煤矿矿井井底车场硐室设计规范》(MT/T5026-1999)中“井下爆炸材料库”的有关规定，《爆破安全规程》（GB6722-2003）、《煤炭工业矿井设计规范》（MT/T5026-1999）；3、《采矿设计手册》中的有关规定；4、矿井机械化程度，日炸药消耗量和日雷管消耗量；5、井下爆炸材料库围岩资料；6、井下爆炸材料库所在区域巷道关系及井上下关系对照图。
三、爆炸材料库服务区域该爆炸材料库为新建矿井永久性爆炸材料库，由于矿井开拓形式考虑工业场地压煤量少、井下勘探程度及地层地质的原因，所以初步设计选定井口及工业场地位于构造验证孔附近，造成井下爆炸材料库可直接服务区域主要为矿井一采区，距离超过2.5km以后应在适当位置建立火药发放硐室，以方便使用。
但井下永久炸药库仍可作为井上下炸药的主要中转站继续使用。
四、爆炸材料库类型根据井下巷道的布置关系及库房周围的巷道及地质状况，设计推荐采用壁槽式布置，该布置形式由于将爆炸材料分散储存，巷道布置较硐室式要求稍低，易于在满足规程规定的前提下灵活布置。
五、爆炸材料库容量选择依据根据矿井..Mt/a的设计年产量，普掘工作面将是矿井投产后的爆炸材料主要消耗地点，根据初步设计，矿井后期考虑8个普掘工作面和4个综掘进工作面。
1个普掘工作面的炸药消耗量按每日两茬炮，日进尺3.6m计算，每炮进尺1.8m。
掘进断面按平均22m2计算，每次爆破平均消耗炸药45～50kg，取48kg；消耗雷管约100发，则一个工作面日均消耗炸药48×2=96kg，消耗雷管约100×2=200发。
8个普掘头用炸药量约96×8=768kg, 消耗雷管约200×8=1600发。
煤矿斜井井筒及硐室设计规范本（2篇）
煤矿斜井井筒及硐室设计规范本煤矿斜井井筒及硐室是煤矿生产的重要设施之一，其设计规范的合理性和科学性直接关系到煤矿的安全生产。
本文将介绍煤矿斜井井筒及硐室的设计规范，包括布置要求、尺寸设计、支护结构、通风要求等方面的内容。
一、布置要求1. 斜井井筒的布置应满足生产运输的需要，方便矿工出入、机械设备运输。
2. 斜井井筒的布置应符合地质条件，避免潜在的地质灾害风险。
3. 硐室的布置应根据矿井的生产规模和工作面的布置来确定，确保生产运输的顺畅。
二、尺寸设计1. 斜井井筒的直径和井壁的厚度应满足设计承载力和稳定性的要求。
2. 硐室的尺寸应满足矿工出入的需要，并考虑到工作面的布置和支护结构的要求。
三、支护结构1. 斜井井筒应设置适当的支护结构，如钢筋混凝土衬砌或钢管支护等，以确保井筒的稳定性和安全性。
2. 硐室应采用合适的支护方式，如预应力锚杆支护、锚索支护等，以确保硐室的稳定和安全。
四、通风要求1. 斜井井筒应设置通风设施，确保矿工在井下作业时能够获得足够的新鲜空气。
2. 硐室应设置通风系统，以保证空气流通和矿工的安全。
五、排水要求1. 斜井井筒应设置排水设备，确保井下的排水畅通。
2. 硐室应设置排水系统，以保证硐室内部的排水畅通和矿工的作业安全。
六、疏散逃生设施1. 斜井井筒和硐室应设有便于矿工疏散逃生的通道和设施。
2. 硐室内部应设置疏散逃生标识和指示牌，确保矿工在发生意外情况时能够快速疏散。
七、防火防爆要求1. 斜井井筒和硐室应采取防火防爆措施，如采用防火材料、设置防爆设备等。
2. 硐室内禁止使用明火和易燃易爆物品，确保安全生产。
八、其他要求1. 斜井井筒和硐室应设置足够的照明设备，以确保井下作业的安全进行。
2. 斜井井筒和硐室的设计应符合相关的国家标准和规范要求。
综上所述，煤矿斜井井筒及硐室的设计规范涉及到布置要求、尺寸设计、支护结构、通风要求、排水要求、疏散逃生设施、防火防爆要求等多个方面，目的是确保煤矿的安全生产。
煤矿井下变电所硐室标准
井下变电所硐室质量标准化标准一、硐室结构1、变电硐室必须是不燃材料支护或砌碹（锚喷），并设在新鲜风流内。
2、必须有向外开、合格的防火铁门和栅栏门,门槛高度不得小于100mm,铁门关闭的时间间隙不超过10mm。
3、由防火门起，5m内巷道应用不燃性材料支护。
4、硐室长度超过6m时必须在两端各设一个出口.5、引出引入的电缆有穿墙套管，并必须严密封堵，要剥掉麻皮.6、硐室内的高度和宽度应能满足搬运最大设备拘留外形尺寸的要求.二、设备及布置1、室内设备台台合格，防爆电气设备（及小型电器)无失爆。
2、设备与电缆标志牌齐全，填写有型号、规格、容量（长度0、整定值、用途)。
3、设备(电缆）布置排列整齐，设备距墙不得小于0.5m,设备之间应留出0.8m 的通道,如设备不需从两侧及后面工作的，可以不留间距。
三、保护及安全设施1、过流保护整定必须符合实际要求，动作电流值每年至少校对一次。
2、无压释放装置动作可靠，每年校对一次。
3、低压馈电上应装设检漏保护装置，并执行日试验制。
4、接地系统、接地装置的材质、断面、连接以及接地电阻合乎规定.5、硐室两头分别设置2～4个合格的电气火灾灭火器和不少于0。
2m3的灭火砂，单个砂箱或砂袋的重量不超过10kg 。
6、有合格的高压绝缘手套、绝缘台或绝缘靴（每年做一次试验）。
四、资料与环境、制度1、供配电系统图必须与实际配置相符，并有过流整定计算。
2、硐室内清洁，无积水、无杂物、淋水不得淋到设备上。
3、有维修记录及检漏运行试验测试记录、事故记录、交接班记录、巡回检查记录、要害场所登记簿，有停电作业牌，入口有明显“非工作人员禁止入内”的警示牌，有维护负责人.4、室内温度不超过30。
C5、室内应有照明灯，灯的间距为6、要害场所管理制和班干部上岗制7、岗位责任制和交接班制度8、安全操作规程和包机制度9、机电设备定期检修制各电气试验制度10、有巡回检查检修制度。
煤矿斜井井筒及硐室设计规（2篇）
煤矿斜井井筒及硐室设计规，我可以为你提供一些关于斜井井筒及硐室设计规的基本概念和要点。
关于专业详细的规范和设计细节，建议你查阅相关的煤矿设计规范和手册。
煤矿斜井井筒及硐室设计规涉及到煤矿的开采和运输过程中的关键设施，包括斜井井筒、井巷和硐室等。
以下是一些关键的设计要点：1. 井筒型式选择：煤矿斜井的井筒型式有很多种，包括沉井筒、钻井筒和瓦斯护壁井筒等。
在选择井筒型式时，要综合考虑矿井的地质条件、煤层倾角和井筒的安全性等因素。
2. 井筒设计参数：根据矿井的具体情况，确定井筒的设计参数，包括井筒的直径、深度、坚固程度等。
对于具有特殊地质条件或需要进行大量工作面掘进的矿井，井筒的设计参数应该更加重视。
3. 井筒支护：对于不同类型的井筒，采用不同的支护方式。
对于沉井筒和钻井筒，可以采用锚杆、网架和注浆等方式进行支护。
对于瓦斯护壁井筒，需要采用专门的瓦斯护壁设施进行支护，以确保井筒的安全稳定。
4. 井筒通风：井筒通风是煤矿安全生产的重要环节。
在井筒设计中要考虑通风系统的布置和设计，保证井筒中的空气流通，并有效排除瓦斯和粉尘等有害气体。
5. 硐室设计：硐室是矿井中的重要工作区域，也是矿工进出井下的通道。
硐室的设计应考虑安全、通风和建设成本等因素，同时满足矿工进出的需求。
6. 防火和防爆措施：煤矿斜井井筒及硐室设计中要考虑防火和防爆的需要。
对于瓦斯矿井，应根据矿井的瓦斯生成情况和瓦斯含量等因素，设计相应的防火和防爆设施。
总之，煤矿斜井井筒及硐室设计规是一个综合性的工程问题，需要综合考虑地质、工程和安全等多方面因素。
希望上述简要的介绍对你有所帮助。
如需更详细的规范和设计细节，请查阅相关的煤矿设计规范和手册。
煤矿斜井井筒及硐室设计规（二）煤矿斜井井筒及硐室的设计是煤矿工程中非常重要的一步，它直接关系到煤矿的安全生产和效益。
以下是一份斜井井筒及硐室设计的规模模板，供参考。
第一部分：斜井井筒设计规模模板1. 斜井井筒的参数斜井井筒的直径：[填写直径，单位：米]斜井井筒的倾角：[填写倾角，单位：度]斜井井筒的井段长度：[填写长度，单位：米]2. 斜井井筒的附属设施2.1 井筒支护结构2.1.1 支护方式：[填写支护方式，例如液压支架、钢管支架等] 2.1.2 支护材料：[填写支护材料，例如钢架、钢板等]2.1.3 支护密度：[填写支护密度，单位：支/米]2.2 井下排水设施2.2.1 排水方式：[填写排水方式，例如井下泵站、管道等] 2.2.2 排水设备：[填写排水设备，例如井下泵、管道等]2.2.3 排水能力：[填写排水能力，单位：立方米/小时]2.3 井筒通风设施2.3.1 通风方式：[填写通风方式，例如自然通风、机械通风等] 2.3.2 通风设备：[填写通风设备，例如风机、风门等]2.3.3 通风能力：[填写通风能力，单位：立方米/秒]第二部分：硐室设计规模模板1. 硐室的参数硐室的长度：[填写长度，单位：米]硐室的宽度：[填写宽度，单位：米]硐室的高度：[填写高度，单位：米]2. 硐室的附属设施2.1 硐室的支护结构2.1.1 支护方式：[填写支护方式，例如钢架、瓦片等]2.1.2 支护材料：[填写支护材料，例如钢架、钢板等]2.1.3 支护密度：[填写支护密度，单位：支/米]2.2 硐室的照明设施2.2.1 照明方式：[填写照明方式，例如灯具、日光灯等]2.2.2 照明设备：[填写照明设备，例如灯具、电缆等]2.3 硐室的通风设施2.3.1 通风方式：[填写通风方式，例如自然通风、机械通风等]2.3.2 通风设备：[填写通风设备，例如风机、风门等]2.3.3 通风能力：[填写通风能力，单位：立方米/秒]第三部分：总结在斜井井筒及硐室的设计中，需要充分考虑矿区的地质条件、煤层厚度、矿井的生产能力和矿井的安全要求等因素，以确保斜井井筒和硐室的设计能够满足煤矿的生产需要并保证安全。
煤炭工业矿井设计井筒 井底车场及硐室
煤炭工业矿井设计井筒井底车场及硐室4．1 井筒4．1．1 立井井筒应采用圆形断面，其断面尺寸应根据提升容器类型、数量、最大外形尺寸，井筒的装备方式，梯子间、管路、电缆布置，安全间隙及所需通过风量确定。
井筒净直径宜按0．5m进级；净直径6．5m以上的井筒和采用钻井、沉井、帷幕等特殊工法施工的井筒，其净直径可不受0．5m进级限制。
4．1．2 立井井筒施工方法应根据将穿过地层情况，经过技术、经济综合论证后确定。
4．1．3 立井井筒井壁结构型式、支护材料及强度应根据井筒用途、服务年限、井筒所处围岩性质、施工方法等因素确定，并应符合下列规定：1 井壁可选用单层混凝土、单层钢筋混凝土、双层钢筋混凝土、双层钢筋混凝土复合材料井壁等结构形式及支护材料；2 含水丰富的厚表土层地区，表土段井壁及表土与基岩结合处的井壁应加强；3 位于地震烈度为7度及以上地区，或处于表土段不稳定地层时，井筒上段30m以内井壁必须采用钢筋混凝土结构。
4．1．4 立井井筒装备形式及构件材料应符合下列规定：1 提升井筒的罐道应采用冷弯方形型钢罐道、冷拔方管型钢罐道、钢与玻璃钢复合罐道、型钢组合罐道；井筒较浅、提升速度较低、绳端荷载不大的井筒可采用钢轨罐道或钢丝绳罐道；2 提升井筒的罐道梁宜采用型钢罐道梁、冷弯异型钢罐道梁、冷拔异型钢罐道梁、组合钢罐道梁。
其梁的布置形式可采用简支梁、连续梁或悬臂梁；在条件允许时，宜采用悬臂梁。
罐道梁竖向间距应根据所选用罐道类型、长度及罐道受力大小确定，钢罐道、钢与玻璃钢复合罐道宜为4．0m～6．0m；3 立井井筒装备中金属构件及连接件必须采取防腐蚀处理措施；4 有条件时，井筒装备构件可采用玻璃钢等耐腐蚀材料；5 立井井筒中各种梁与井壁的固定方式，宜采用金属支座、钢与玻璃钢复合支座，并宜采用树脂锚杆固定。
当荷载较大，采用树脂锚杆固定不能满足要求时，应留梁窝固定。
4．1．5 立井井壁结构、井筒及装备设计除应符合本规范的规定外，尚应符合国家现行标准《煤矿立井井筒及硐室设计规范》GB 50384、《混凝土结构设计规范》GB 50010和《煤矿井筒装备防腐蚀技术规范》MT／T 5017的有关规定。
煤炭工业矿井设计规范版
3.2.5 由于煤层露头不一或煤层倾角变化大，造成部分区域上（下）山斜长过长时，可在该区域适当位置设辅助水平。
3.3 开拓巷道布置
3.3.1 开拓巷道布置应根据煤层赋存条件、地质条件、开采技术条件和矿井开拓、通风、运输方式等因素确定，并应符合下列规定：
3.1.4 煤层赋存较深、表土层厚、水文地质条件复杂、井筒需用特殊工法施工或多水平开采的急倾斜煤层，宜采用立井开拓方式。
3.1.5 根据井田特点，结合地面布置要求，采用单一开拓方式在技术、经济不合理时，可采用综合开拓方式。
3.1.6 井田面积大、资源／储量丰富或瓦斯含量大的大型矿井，条件适宜时，可采用集中出煤、分区开拓和分区通风的开拓方式。
2.1.1 矿井预可行性研究应根据批准的井田详查或勘探地质报告进行，可行性研究和初步设计应根据批准的井田勘探地质报告进行，且必须经认真分析研究后，对勘探程度、资源可靠性、开采条件及经济意义等作出评价。
2.1.2 矿井预可行性研究、可行性研究和初步设计，应分别根据井田详查和勘探地质报告提供的“推断的”、“控制的”、“探明的”资源量，按国家现行标准《固体矿产资源／储量分类》GB／T 17766及《煤、泥炭地质勘查规范》DZ／T 0215划分矿井资源／储量类型，计算“矿井地质资源量”、“矿井工业资源／储量”、“矿井设计资源／储量”和“矿井设计可采储量”。
本规范在编制过程中，认真分析、总结和吸取了十年来我国煤矿管理体制和投资体制改革的实践经验，考虑了我国煤矿建设项目的管理程序和入世要求，特别是引入了十年来国内外矿井建设的新技术、新工艺及新的科研成果。初稿提出后，以多种形式征求了全国煤炭系统有关方面专家和单位的意见，经反复研究、多次修改，最后审查定稿，形成本规范。
建设部关于发布国家标准《煤矿井底车场硐室设计规范》的公告-第643号
建设部关于发布国家标准《煤矿井底车场硐室设计规范》的公
告-第643号
佚名
【期刊名称】《工程建设标准化》
【年(卷),期】2007(0)4
【摘要】现批准《煤矿井底车场硐室设计规范》为国家标准，编号为GB50416--2007，自2007年12月113起实施。
其中，第2．0．2（2）、2．0．4、3．1．1（2、4）、3．3．1（2）、4．0．1（2、3、4）、5．3．3、6．1．1（1、3、4、5）、6．1．2、6．1．3（5、6、7）、6．1．4（2）、6．2．1、6．2．2、6．2．3（2、3）、7．1．1、7．2．5（1）条（款）为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
【总页数】1页(P10-10)
【关键词】设计规范;井底车场;国家标准;建设部;硐室;煤矿;中国计划出版社;公告【正文语种】中文
【中图分类】TD264.1
【相关文献】
1.住房和城乡建设部关于发布国家标准《煤矿井底车场设计规范》的公告 [J],
2.住房和城乡建设部关于发布国家标准《煤矿井底车场设计规范》的公告 [J],
3.关于发布国家标准《煤矿采区车场和硐室设计规范》的公告第385号 [J],
4.建设部关于发布国家标准《煤矿斜井井筒及硐室设计规范》的公告-第644号
[J],
5.建设部关于发布国家标准《煤矿立井井筒及硐室设计规范》的公告 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MTT 5026-1999 煤矿矿井井底车场硐室设计规范MT/T 5026-1999煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mine1999-01-11 公布1999-08-01 实施国家煤炭工业局公布中华人民共和国行业标准煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mineMT/T 5026-1999主编单位：煤炭工业部武汉设计研究院批准部门：国家煤炭工业局施行日期：1999年8月1日前言本规范是按照国家计委计综合(19如)30号文的要求，由煤炭工业部武汉设计研究院编制而成。
在编制过程中，规范编制组进行了广泛调查研究，认真总结原“煤矿矿井井底车场砌室设计技术规定”执行以来的体会，吸取了近年来成熟的科研成果和新技术，广泛征求了有关单位的意见，最后由煤炭工业部组织审查定稿。
本规范共分8章，要紧内容有：总则、差不多规定、主排水系统硐室、主变电所、运输系统硐室、井下爆破材料硐室、安全设施铜室、其他硐室。
本规范由煤炭工业部武汉设计研究院负责讲明。
主编单位：煤炭工业部武汉设计研究院目次1、总则 (109)2、差不多规定 (110)3、主排水系统硐室 (111)3.l 主排水泵嗣室 (111)3.2 管子道 (1)123.3 水仓 (1)124、主变电所 (114)5、运输系统硕室 (115)5.1 井下架线式电机车修理间及变流室 (115)5.2 井下蓄电池式电机车修理咨询及充电室、变流室 (115)5.3 井下防爆柴油机车修理间及加油(水)站 (116)5.4 报车机及翻车机硐室 (116)5.5 自卸矿车卸载站硐室 (117)5.6井下调度室 (117)6、井下爆炸材料硐室 (118)6.1 井下爆炸材料库 (11)86.2井下爆炸材料发放硐室 (12)7、安全设施硐室 (122)7.1 井下消防材料库 (12)27.2 防水闸门硐室 (12)27.3 井下密闭门硐室 (12)67.4 井下防火栅栏两用门硐室 (12)78、其它硐室 (128)8.1井下急救站 (12)88.2井下等侯室 (12)88.3井下工具备品保管室 (12)8附录A本规范用词讲明 (129)1 总则1.0.1为统一煤矿矿井井底车场硐室设计的设计原则和技术标准，提升设计质量，加快设计速度，特制定本规范。
1.0.2 本规范适用于新建的煤矿矿井井底车场硐室设计，改建、扩建和水平和延伸矿井井底画场硐室设计可参照执行。
1.0.3 井底车场硐室设计除符合本规范外，尚应符合国家现行有关强制性标准的规定。
2 差不多规定2.0.1 井底车场硐室布置应满足使用方便，便于设备安装、检修及运输的要求，还应符合防水、防火等安全要求。
2.0.2 井底车场硐室位置，应选择在比较稳固坚硬的岩层中，并应躲开断层、破裂带、含水层、采空区和有煤与瓦斯突出危险的层位。
2.0.3井底车场硐室断面形状和支护型式应按照使用要求、硐室跨度大小、围岩稳固性、支护材料性能、施工方法和经济、工期等因素因地制宜的确定，并应符合下列规定：1 硐室断面形状通常采纳半圆拱。
在松软岩层中的硐室断面，应习惯围岩松动变形要求和采取加大支护的措施。
2 机电设备用室应采纳不燃性材料支护，宜采纳混凝土或料石。
除专门要求外，混凝土强度等级不应低于C20。
按照结构受力需要也可采纳钢筋混凝土支护。
3 机电设备硐室地面宜高出外部巷道底板不小于0.2m，并应采纳混凝土铺底，铺底厚度不小于0.1m。
4 硐室支护方式和支护厚度可按《煤矿矿井巷道断面及交岔点设计规范》有关规定确定。
5 硐室围岩强度较低时，其混凝土支护材料中宜加入提升混凝土强度的外加剂。
含水性强的围岩洞室支护应采取防水防潮措施。
2.0.4，机电设备硐室进出口或通道中必须安装向外开启的防火门。
3 主排水系统硐室3．1主排水泵硐室3．1．1 主排水泵碉室布置应符合下列规定：1 主排水泵用室与主变电所应联合布置，并宜靠近敷设排水管路的井筒。
硐室与井简垂直距离不宜小于20mo2 主排水泵硐室应有两个出口。
一个与井底车场巷道或大巷相接，通道内安装密闭门和栅栏门。
另一个通过管子道与井简相接。
3 主排水泵硐室通道断面应满足最大设备通过及行人和通风要求，并应与密闭门、栅栏门的规格相匹配。
4 主排水泵硐室地面应高出硐室与井底车场巷道或大巷连接处底板0. 5mo与硐室通道相连接的巷道铺设双轨且为高低道时，应以高道一侧巷道底板运算硐室地面高程。
3.1.2 主徘水泵硐室尺寸与管线布置应符合下列规定：1 主排水泵硐室尺寸应按照水泵与电动机规格，设备安装、检修要求以及现行《煤矿安全规程》要求确定。
2 主排水泵硐室电缆敷设方式采纳电缆沟时，电缆沟宜设在轨道中间。
3.1.3 主徘水泵硐室及吸水井、配水巷断面和支护应符合下列规定：1 主排水泵硐室断面形状与支护型式应满足本规范第2.0.3条要求。
2 吸水井、配水巷断面宜采纳半圆形，吸水井顶部应没起吊装置，吸水井井壁应当设便于检修的爬梯，上部井口应铺设盖板。
3 主排水泵硐室地面应向吸水井侧设有不小于3‰的流水坡度，电缆沟亦应有不小于3他的流水坡度p闲室积水宜引入吸水井内。
3.1.4 主排水泵硐室内设备运输应符合下列规定：1 主排水硐室设备宜采纳轨道运输，轨面高程宜与硐室地面一致。
2 主排水泵硐室轨道转向方式宜采纳转盘。
3 硐室通道与车场巷道连接处设备转运，宜采纳起吊方式。
但在不阻碍车辆运行的线路上，也可采纳转盘或道岔。
3.2 管子道3.2.1管子道布置应符合下列规定：1 管子道宜布置在主排水泵硐室端部，其净断面应满足敷设排水管道、运送设备和做为主排水泵硐室安全出口的要求。
2 管子道倾角不宜大于30。
，并应铺设轨道，轨道上下竖曲线半径宜采纳6一12m。
管子道通往井简连接处应当设平台，平台应高出泵房地面7 m以上。
3 管子道应当设人行台阶。
3.2.2 管子道设施应符合下列规定：1 管子道应按照设备布置要求敷设托管梁、管墩、轨道及转盘。
当有电缆通过时还应敷设电缆沟(架)。
2 立井管子道平台与井简连接处应当设向内开启的栅栏门。
3 斜井管子道与井简连接处宜加设道岔或起吊梁。
3.3 水仓3.3.1水仓布置应符合下列规定：1 水仓布置应躲开松软、破裂的岩层和断层带。
水仓人口应当设在井底车场或大巷最低点或靠近最低点。
2 水仓必须由互不渗漏的主仓和副仓组成。
3 水仓人口通道的水沟，应当设铁蓖子与闸板。
水仓入口斜巷应当设人行台阶，斜巷坡度不宜大于20度，轨道上、下竖曲线半径宜采纳9--12 m，水仓底板应向吸水井方向设1一29m的上坡。
3.3.2 水仓容量运算、支扩、清理方式应符合下列规定；1 水仓有效容量应按照矿井涌水量，按现行《煤矿安全规程》有关条文规定确定。
2 水仓总长度应按照水仓容量、断面大小确定，并应在水仓平面布置和断面优化的基础亡，尽量压缩水仓入口与吸水井之间的贯穿长度。
3 水仓最高存水面应低于水仓入口水沟底面高程和主排水泵硐室电缆沟底面高程，水仓高度不宜小于2m。
4 水仓支护方式宜采纳混凝土或防渗混凝土砌碹，亦可按照围岩软硬、稳固性及有无渗水情形采纳锚喷支护或其他支护方式，在水仓与吸水井及配水巷连接处应采纳混凝土或钢筋混凝土支护。
如围岩渗水可在支护材料中加—定数量的防水剂，底板宜采纳CIO混凝上铺底。
5 水仓清理方式按照水仓清理量的大小确定，宜采纳机械清理。
关于采纳水砂充填、水力采煤和其它污水中带有大量杂质的矿井，井下应当设置专门的沉淀及清理系统。
4、主变电所4.0.1 主变电所布置应符合下列规定：1、主变电所宜靠近敷设电缆的井筒，并与主排水泵硐室联合布置。
2、主变电所长度超过6m时，必须在硐室两端各设一个出口。
当与主排水泵硐室联合布置时，一个出口应通到井底车场或女巷，通道内应安装密闭门和栅栏门，另一个出口应通到主排水泉硐室。
3、主变电所地面高程要求同本规范第3．I．1条第4款。
主变电所与主排水泵硐室联合布置时，其地面高程不应低于主排水泉硐室。
4、联合布置的主变电所与主排水泵硐室之间应当设隔墙及安装向主排水泵硐室开启的防火栅栏两用门，主变电所的配电室与变压器室之间应当设隔墙及安装向配电室开启的防火栅栏两用门。
5、主变电所通道断面要求同本规范第3.1.1条第3款。
4.0.2主变电所断面与支扩应符合下列规定：1 主变电所乎、断面尺寸要求同本规范第3.1.2条第1款。
2 主变电所断面形状与支护型式应满足本规范第2.0.3条要求。
当与主排水泵硐室联合布置时，硐室支护型式、材料宜与泵硐室相同。
3 主变电所电缆沟宜以3‰。
坡度坡向主排水泵峒室。
5 运输系统硐室5.1井下架线式电机车修理间及变流室5.1.1 架线式电机车修理间及变流室布置应符合下列规定:1、架线式电机车修理咨询应当设在井底车场邻近。
2、变流室宜靠近主变电所或与主变电所联合布置。
交流室不宜与电机车修理咨询联合布置。
3、加宽式修理咨询与所在巷道之间应当设隔墙。
4、架线式电机车工作台数在10台及10台以下时，硐室应当设一个检修坑，硐室布置一个机车出入口和一个人行通道出口。
工作电机车在1 0台以上时，硐室应当设两个检修坑，两个机车出入口。
不另设人行通道。
硐室两个出口均应当设置栅栏门。
5、架线式电机车修理咨询应当设起重梁或其他起吊装置。
硐室应当设3L坡向向外的水沟。
5.1.2 架线式电机车修理间尺寸，应按照机车检修和备用机车存放要求确定。
硐室地面宜采纳棍凝土铺底。
5.2 井下蓄电池式电机车修理间及充电室、变流室5.2.1 蓄电池电机车修理咨询及充电室、变流室布置应符合下列规定：1、蓄电池式电机车修理间及充电室、变流室宜联合布置。
不采纳联合布置的修理间，其布置要求同本规范第5，2，1、5.1.2条规定。
充电室与变流室距离不宜超过1m)m。
平硐开拓的蓄电池式电机车修理间、变电室、变流室设在地面。
2、充电室位置必须能够独立通风，并采取防止氢气积聚的措施。
当充电室与变流室串联通风时，充电室应布置在下风位3、充电室内充电台为1—6个时，应当设一个机车出口，为6个以上时应当设两个机车山u。
当充电台(包括备用、检修用台)大于8个、且硐室围岩条件较好时，充电台可采纳双排布置。
5.3 井下防爆柴油机车修理间及加油(水)站5.3.1 防爆柴油机车修理间及加油(水)站硐室位置按照运输、通风要求可设于井底车场或采区车场邻近。
5.3.2 柴油机车修理咨询及加油(水)站宜采取联合布置，修理11不小宜少于两个机车进出口，机车进出口应当设置防火门利栅栏联合布置的加油站宜布置在修理间回风通道内，加油站两端木栅栏门和有混凝土门槛的防火门。
