紧急避难硐室

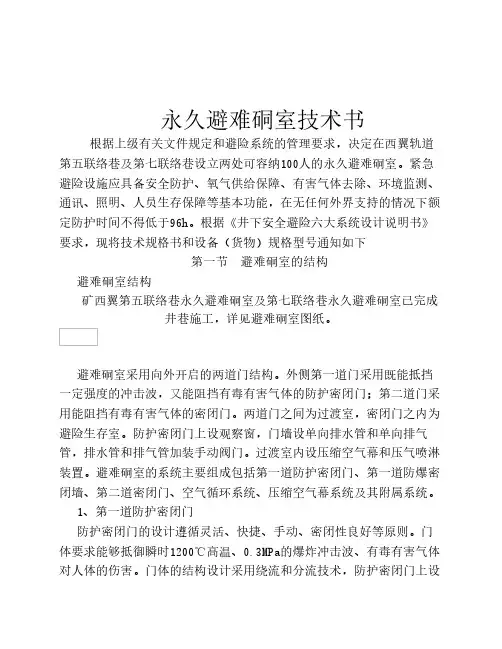

永久避难硐室技术书根据上级有关文件规定和避险系统的管理要求，决定在西翼轨道第五联络巷及第七联络巷设立两处可容纳100人的永久避难硐室。
紧急避险设施应具备安全防护、氧气供给保障、有害气体去除、环境监测、通讯、照明、人员生存保障等基本功能，在无任何外界支持的情况下额定防护时间不得低于96h。
根据《井下安全避险六大系统设计说明书》要求，现将技术规格书和设备（货物）规格型号通知如下第一节 避难硐室的结构避难硐室结构矿西翼第五联络巷永久避难硐室及第七联络巷永久避难硐室已完成井巷施工，详见避难硐室图纸。
避难硐室采用向外开启的两道门结构。
外侧第一道门采用既能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门；第二道门采用能阻挡有毒有害气体的密闭门。
两道门之间为过渡室，密闭门之内为避险生存室。
防护密闭门上设观察窗，门墙设单向排水管和单向排气管，排水管和排气管加装手动阀门。
过渡室内设压缩空气幕和压气喷淋装置。
避难硐室的系统主要组成包括第一道防护密闭门、第一道防爆密闭墙、第二道密闭门、空气循环系统、压缩空气幕系统及其附属系统。
1、第一道防护密闭门防护密闭门的设计遵循灵活、快捷、手动、密闭性良好等原则。
门体要求能够抵御瞬时1200℃高温、0.3MPa的爆炸冲击波、有毒有害气体对人体的伤害。
门体的结构设计采用绕流和分流技术，防护密闭门上设观察窗。
2、第一道防爆密闭墙防爆密闭墙同样要求能够抵抗瞬时1200℃高温和0.3MPa的爆炸冲击波。
通过采用C35强度的混凝土并配筋来实现要求。
为了加强其抗冲击波能力，墙体周边掏槽，深度不小于0.25m，墙体设计施工成楔形，门前设不少于两趟单向排气管和一趟单向排水管，排水管和排气管应加装手动阀门。
3、第二道密闭门采用能阻挡有毒有害气体的密闭门。
4、空气幕及喷淋系统空气幕及喷淋系统安装在两端防护密闭门处，目的是阻隔逃生人员进入避难硐室时有毒有害气体和火源的进入。
空气幕系统的动力采用高压空气，系统的启动与硐室密闭门相连动，使得在密闭门打开后，在门口形成气幕。
临时避难硐室参数及其操作规程

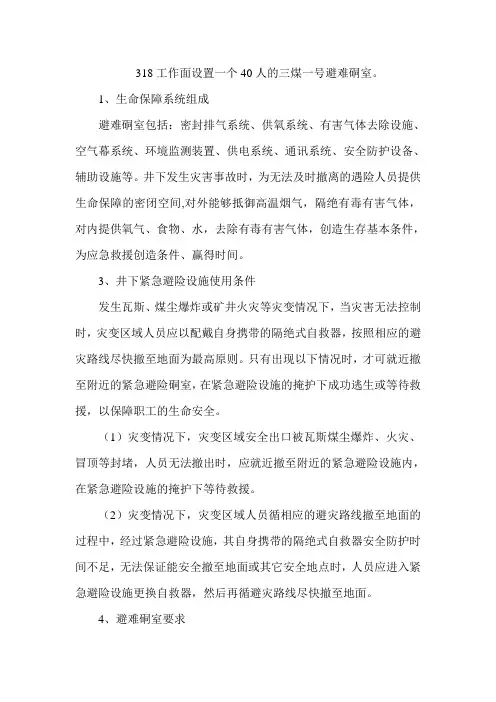

318工作面设置一个40人的三煤一号避难硐室。
1、生命保障系统组成避难硐室包括：密封排气系统、供氧系统、有害气体去除设施、空气幕系统、环境监测装置、供电系统、通讯系统、安全防护设备、辅助设施等。
井下发生灾害事故时，为无法及时撤离的遇险人员提供生命保障的密闭空间,对外能够抵御高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体，创造生存基本条件，为应急救援创造条件、赢得时间。
3、井下紧急避险设施使用条件发生瓦斯、煤尘爆炸或矿井火灾等灾变情况下，当灾害无法控制时，灾变区域人员应以配戴自身携带的隔绝式自救器，按照相应的避灾路线尽快撤至地面为最高原则。
只有出现以下情况时，才可就近撤至附近的紧急避险硐室，在紧急避险设施的掩护下成功逃生或等待救援，以保障职工的生命安全。
（1）灾变情况下，灾变区域安全出口被瓦斯煤尘爆炸、火灾、冒顶等封堵，人员无法撤出时，应就近撤至附近的紧急避险设施内，在紧急避险设施的掩护下等待救援。
（2）灾变情况下，灾变区域人员循相应的避灾路线撤至地面的过程中，经过紧急避险设施，其自身携带的隔绝式自救器安全防护时间不足，无法保证能安全撤至地面或其它安全地点时，人员应进入紧急避险设施更换自救器，然后再循避灾路线尽快撤至地面。
4、避难硐室要求（1）避难硐室应具备安全防护、氧气供给保障、环境监测、通讯、照明、人员生存保障等基本功能，在无任何外界支持的情况下额定防护时间不低于96小时。
（2）避难硐室配备独立的内外环境参数检测或监测仪器，在突发紧急情况下人员避险时，能够对避险设施过渡室内的氧气、一氧化碳，生存室内的氧气、甲烷、二氧化碳、一氧化碳、温度、湿度和避险设施外的氧气、甲烷、二氧化碳、一氧化碳进行检测或监测。
（3）按额定避险人数配备食品、饮用水、自救器、人体排泄物收集处理装置及急救箱、照明设施、工具箱、灭火器等辅助设施。
设计按额定避险人数60人和40人，避险时间96h（4天）配备，每人每天配备4块，额定避险人数40人永久避难硐室配备640块。
避难硐室操作规程

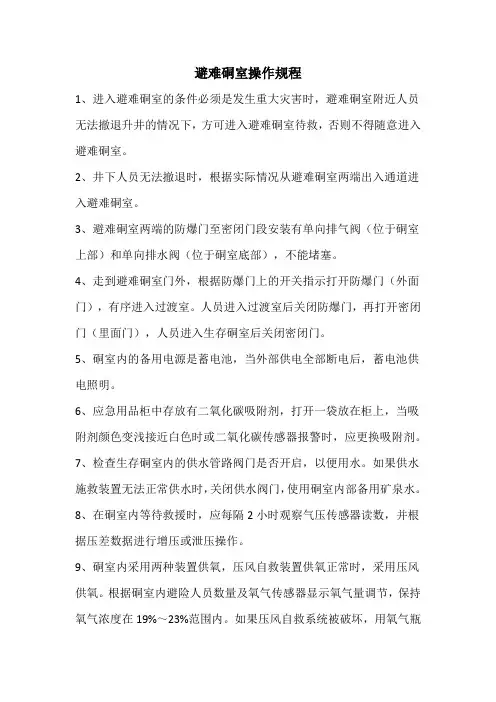

避难硐室操作规程
1、进入避难硐室的条件必须是发生重大灾害时，避难硐室附近人员无法撤退升井的情况下，方可进入避难硐室待救，否则不得随意进入避难硐室。
2、井下人员无法撤退时，根据实际情况从避难硐室两端出入通道进入避难硐室。
3、避难硐室两端的防爆门至密闭门段安装有单向排气阀（位于硐室上部）和单向排水阀（位于硐室底部），不能堵塞。
4、走到避难硐室门外，根据防爆门上的开关指示打开防爆门（外面门），有序进入过渡室。
人员进入过渡室后关闭防爆门，再打开密闭门（里面门），人员进入生存硐室后关闭密闭门。
5、硐室内的备用电源是蓄电池，当外部供电全部断电后，蓄电池供电照明。
6、应急用品柜中存放有二氧化碳吸附剂，打开一袋放在柜上，当吸附剂颜色变浅接近白色时或二氧化碳传感器报警时，应更换吸附剂。
7、检查生存硐室内的供水管路阀门是否开启，以便用水。
如果供水施救装置无法正常供水时，关闭供水阀门，使用硐室内部备用矿泉水。
8、在硐室内等待救援时，应每隔2小时观察气压传感器读数，并根据压差数据进行增压或泄压操作。
9、硐室内采用两种装置供氧，压风自救装置供氧正常时，采用压风供氧。
根据硐室内避险人员数量及氧气传感器显示氧气量调节，保持氧气浓度在19%～23%范围内。
如果压风自救系统被破坏，用氧气瓶
供氧。
氧气瓶氧气使用完再用压缩氧自救器。
10、硐室内装有电话与地面指挥中心联络。
11、避险人员在接到地面指挥中心撤离命令后，必须佩带好自救器，实现有组织有序安全撤离升井。
避难硐室操作规程
避难硐室操作规程第一步：进入应急避难硐室缓冲区域，向左旋转外部防护门手轮，打开防护门。
防护门两侧空气幕随即打开，阻隔有毒有害气体。
第二步：避难人员都进入后，首先旋转防护门单点锁紧手柄关闭防护门，随后向左旋转外部防护门手轮锁紧防护门，空气幕截止阀被压紧，空气幕关闭。
第三步：进入缓冲区人员打开缓冲区传感器，观察传感器，读数显示即为打开。
第四步：打开压风控制，打开压风管路阀门，观察压风管路风压，高于规定值0.5MPa，即打开布气管路气阀，进行硐室布气。
观察压风管路出口压力指示，压力在1000Pa以下即正常。
当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。
第五步：向左旋转二道防护门手轮，打开二道防护门，进入避难区。
第六步：避难人员都进入避难区后，首先旋转防护门单点锁紧手柄，随后向左旋转二道防护门手轮锁紧二道防护门。
第七步：进入避难区人员，打开避难区矿灯。
第八步：打开避难区内传感器。
第九步：避难人员打开避难区另一侧的二道防护门，打开压风控制柜，打开压风管路阀门，观察压风管路风压，高于规定值0.5MPa，即打开布气管路气阀，进行硐室布气。
观察压风管路出口压力指示，压力在1000Pa以下即正常。
当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。
第十步：进入硐室人员配戴好压风自救袋。
第十一步：在硐室内担任指挥人员与地面保持联系，正常情况下，按照以上操作可以维持硐室内部50人生存96小时。
并尽快采用地面压风机向硐室供风。
第十二步：若矿井压风中断，则采用氧气瓶供氧，在氧气瓶供氧期间，地面压风机启动，硐室缓冲区风压表显示压力，则打开面压风阀门，关闭氧气瓶阀门。
利用地面压风系统向硐室内供风、供氧。
第十三步：在硐室避难期间，由硐室内担任指挥人员分配压缩干粮和水，压缩干粮每天每人两块，饮用水每天每人1瓶。
第十四步：若有地面流体食物进入硐室，要在指挥人员的组织下有序领用，优先分配。
分配原则以优先将食物分配给生命体征较弱者。
煤矿井下永久避难硐室的使用说明
煤矿井下永久避难硐室的使用说明一、永久避难硐室的设施及系统永久避险硐室(主要配套设备及型号：生命保障系统：ZYS0231；避险硐室防爆门：262DT12－00)由过渡室、气瓶室、配电室、卫生间、生存室五部分组成，可容纳100人同时避险。
其中4煤永久避险硐室布置在辅运大巷9#联巷、距1#副斜井底1950m处；4上煤永久避险硐室布置在1#辅运大巷与胶带大巷之间，位于41104运顺联络巷以北30m处。
(一)避难硐室内部结构4煤永久避险硐室主硐室(生存室)长度26m，宽度4m，高度3.1m，断面积10.8m2，使用面积104m2。
4上煤永久避险硐室主硐室(生存室)长度28m，宽度4m，高度3.1m，断面积10.8m2，使用面积112m2。
永久避难硐室次硐室由过渡室、气瓶室、配电室、生存室、卫生间五部分组成，可容纳100人同时避险，满足矿井紧急避险需求。
1.过渡室是避险人员进入生存室的必经通道，在过渡室内安装有气幕装置及喷淋装置。
2.气瓶室及配电室用于存放制冷剂钢瓶、高压氧气瓶、高压空气瓶及电器设备，为整套系统提供能源，没有经过专业培训的人员不得进入气瓶室及配电室，在人员需要避险时，避难硐室操作人员接到调度指挥中心的紧急指令后提前进入气瓶室及配电室，开启相关设备、阀门等，保证避险系统正常启用。
3.生存室为避险人员生存场所，可容纳100人，座椅下为储物箱，用于存放二氧化碳吸附剂、一氧化碳吸附剂、矿灯、隔绝式压缩氧自救器等；在生存室内安装有供氧单元、降温除湿单元、压风控制单元、电话、照明灯、摄像仪、环境监测仪表等，为人员紧急避险提供必要生命保障。
(二)避难硐室系统结构避难硐室系统结构共分为八部分：过滤降温除湿系统、供氧系统、压风系统、气幕喷淋系统、通讯系统、环境监控系统、供电系统、视频监控系统及附属系统。
1.过滤降温除湿系统：降温除湿净化系统为硐室内部降温及空气净化，包括二氧化碳制冷剂钢瓶350支，过滤降温除湿装置8套，二氧化碳吸附剂450桶，一氧化碳吸附剂5KG，汇排流35根。
避难硐室操作须知
先入舱人员开启舱内测定器，并保持 救援期间不关闭！没打开测定器前， 不能直接开启生存室密闭门 ! ①避难期间不准随意调节硐室内设备，如需要、按说明书操作！② 入硐室人员应保持静坐，避免情绪急躁、大声说话及激烈运动。③ 避难人员可轮流休息，但任何时间内至少有一人值班，检查测定器、 供氧系统、空气净化装置工作。④注意控制饮食量，食用前请仔细 阅读产品使用说明书！
KJYG-96/100避难硐室安全操作须知
使用条件
环境温度55℃ 环境温度30℃ 防护时间总和
运行时间
12小时 86小时 96小时
安全系数
1.2
适用条件
瓦斯爆炸、冒顶及塌方灾变，抗爆炸压 力≥0.3Mpa
开启避难硐室舱门按 照岩体上标牌的指示 找到舱门的位置，顺 时针旋转舱门手轮
第一组进入硐室的避险人员 开启信号灯应间歇闪烁，信 号为红色、便于避险和营救 人员准确的找到避难硐室。 开启测定器后如果过渡室内 一氧化碳浓度高于24ppm， 应先进行洗气。开启气幕喷 淋装置（按标识说明进行）
冷却系统：避难硐室生存舱 内设有冷却循环风机，当舱 内温度超过30℃时，冷却 循环风机人为启动。当室内 温度低于28 ℃时，冷却循 环风机人为停止。
硐室外环境检测，先将硐室外检测多功能 测定器取出，将测定器的进出管口分别接 到逃生门上面的采气口和排气口处，打开 进气和排气阀门，按下测定器的启动按钮， 待读数稳定后读取数值。 如硐室为有源硐室，硐室外环境检测是24 小时开启。
KJYG-96/100避难硐室安全操作须知
当使用压缩氧气供氧时，要使用舱内空气净化系统，操作方法： ①打开一氧化碳净化箱的箱门，将包装好的一氧化碳催化剂平铺在箱内 的筛网上，铺放的厚度要一致，再打开二氧化碳净化箱的箱门，从座椅 箱内取出粉红色药剂包，拆开塑料真空包装，将药剂包放入净化箱内 （注意:不要损害内部丝网，以免药剂泄露）。 ②启动净化箱上风机开关。当硐室内二氧化碳浓度达到0.8%时，应该更 换二氧化碳吸附剂（或二氧化碳吸附剂由粉红色变为白色时应该更换吸 附剂）
避难硐室操作规程
避难硐室操作规程第一篇：避难硐室操作规程避险硐室操作规程一、使用要求1、入井人员必须经过严格的避险演练，具备独立、正确启用硐室内各种设备、系统的操作方法，确保安全避险。
2、紧急危险状态下，避险人员必须按避灾路线和指示标识，有序、快速撤离升井，无法安全升井的情况下，可以进入避险硐室进行避险。
3、进入硐室必须保持镇定、有序，禁止吵闹，尽量减少体力消耗，并及时与地面调度指挥中心取得联系，必须听从指挥人员统一指挥。
4、硐室内所有气路未端（次级）阀门全部为开启畅通状态，严禁关闭、堵塞状态下开启前级阀门，以免造成气压安全隐患，硐室投入使用前阀门已经调好，调节流量时按相应操作规程进行调节。
二、进入过渡硐室操作l、在进入避险硐室入口处，通过观察窗查看是否有人，避免同时打开过渡室、生存室密闭门和人员拥挤情况发生。
2、确认无人后，顺时针转动手柄，逆时针转动轮盘（按箭头指示方向），打开防护密闭门，气幕装置启用，迅速进入过渡室后关上防护密闭门。
3、自动喷淋阀门进行喷淋，如果过渡室传感器报警，开启洗气阀进行过渡室有毒有害气体处理，洗气完毕后关闭喷淋、洗气阀阀门，然后进入生存室。
4、进入生存室有电气操作规程指引的，按电器操作规程进行操作。
注意：如果是第一个人进入硐室，进入硐室后打开过渡室自动排气阀组上的手动阀，然后开启硐室压风供氧装置控制阀，再拧开矿井压风供氧三级过滤的阀，旋转调压阀调压至0.1～0.3MPa之间，避免气压过大造成安全隐患，压力严禁超过0.4MPa（供风量每人0.3m/min），然后打开喷淋、洗气装置。
三、进入生存室操作1、转动手柄（按箭头指示方向）打开生存室密闭门，进入生存室后，关闭生存室密闭门。
观察过渡室及生存室内各传感器显示屏显示内容，获取硐室安全的主要参数，并进行相应操作。
2、所有气体参数、温度指标正常时可根据实际情况调节压风供氧量大小。
3、通过调度电话或应急通讯向矿调度室汇报情况，汇报内容包括：避灾路线、避险人数，健康情况、避险硐室装备运行及事故发生情况等相关信息，并保持和救援指挥中心的联系。
避难硐室门使用说明书
避难硐室门产品使用说明书（使用、安装本产品前，请仔细、认真阅读使用说明书）避难硐室门使用说明避难硐室门参考煤矿井下抗冲击波门技术参数，根据国家煤矿安监局制定《煤矿井下紧急避险系统建设管理暂行规定》及《矿用永久避难硐室通用技术条件》，在产品的气密性和打开方式上进行了重新设计和开发。
煤矿避难硐室采用向外开启的两道门结构。
外侧第一道为防护防爆门（或称防爆密闭门，简称：外门），主要功能是抵抗1.5MPa冲击波和阻挡有毒有害气体；第二道为防护密闭门（或称密闭门，简称：内门），主要功能是抵抗0.3MPa的冲击波和阻挡有毒有害气体。
两道门之间为过渡室，密闭门之内为避险生存室。
一、产品特点1、外侧第一道防护防爆门能够阻挡1.5MPa的冲击波。
2、避难硐室门气密性好，密封可靠，开闭灵活。
可阻挡有毒有害气体进入避难硐室，确保避难硐室内气体始终保持纯净无害。
3、每道门上设有一个观察窗，由高强度钢化玻璃构成，可通过观察窗及时了解避难硐室内外情况。
4、避难硐室门可以实现内外两侧打开或锁紧。
5、具有防水、隔温和降噪功能。
6、避难硐室门的锁紧装置为联动连杆结构，具有锁紧快速、可靠等优点，通过齿轮传动优化锁紧方式。
为顺时针开启方式，两道门框墙的厚度均为500mm，其两道门框墙的间距不小于1.5米7、型号的组成及代表意义B M F/B-B*H设计尺寸(宽度x高度)F：防爆门B：密闭门门避难硐室例：BMF0.9*1.8：净通过宽度900mm，净通过高度为1800mm的避难硐室防爆门。
二、主要技术指标1、抗冲击波强度防护防爆门抗冲击波强度≧1.5兆帕防护密闭门抗冲击波强度≧0.3兆帕2、净尺寸可根据客户巷道实际情况设计生产，亦有2种标准型供选择：800×1600（宽×高）或900×1800（宽×高）三、产品结构1、每套避难硐室门由向外开启的两道门构成。
2、第一道为防护防爆门，门扇采用弧形结构，内焊接弧形加强筋板，同时与平板结构门扇板焊接牢固，平板内则再焊接加强筋。
避难硐室操作规程
永久避难硐室操作规程为正确有效地使用该避难硐室，确保硐室内部各种系统、设备的安全可靠运行，保证避险人员的人身安全，特制订本操作规程。
规程内容如下：第1条凡进入矿井作业的相关工作人员，事先必须经过严格培训，考试合格，并能独立、正确使用本硐室各种设备、系统，确保实现安全避险的条件下，方能入井上岗作业。
第2条避险人员应从避难硐室两侧就近进入避难硐室。
第3条避难硐室外悬挂“永久避难硐室”指示牌，当发生煤矿灾难无法升井脱险时，井下作业人员根据矿井避灾路线图提示进入避难硐室暂时躲避灾害威胁。
第4条硐室内外均备有氧气、一氧化碳、二氧化碳、甲烷-温度传感器；传感器数据直接上传至硐室内监控分站，避险人员能够及时掌握硐室内外环境情况，便于逃生。
硐室内、外传感器平时均为常开状态。
硐室内接入人员定位系统，可确定硐室内避险人数。
第5条硐室外，有单向排气口（位于硐室上部）、单向排水口（位于硐室下部），请勿堵塞。
第6条进入过渡硐室操作：进入硐室入口处，通过观察窗查看是否有人，避免同时打开过渡和生存硐室密封门。
确认无人后，打开防护密闭门进入过渡硐室，顺时针转动压风气幕开关，开启压风气幕。
第7条进入主硐室操作：1、打开生存硐室门，进入生存硐室后，立即关闭生存硐室门。
2、打开生存硐室的压风自救装置阀门，并将其流量设置为0.3立方/每分钟·人。
3、在压风管路遭到破坏的情况下，打开压缩氧供氧装置阀门，并将流量设置为0.5升/每分钟·人。
4、观察硐室内检测传感器数值，当生存硐室内氧气、一氧化碳和二氧化碳的浓度不满足人呼吸要求（氧气浓度为18.5%～22%、一氧化碳浓度小于24ppm，二氧化碳浓度小于1%）的安全条件后，应取出配带的自救器并正确使用。
5、如生存硐室内有毒有害气体超标，则必须取出相应的一氧化碳催化剂或二氧化碳吸收剂等药品，将CO、CO2等化学药品放入有害气体处理装置的药品盒中。
在正常运行过程中，每隔2小时观察一次药品颜色变化，当药品颜色变浅接近白色或传感器报警时应及时更换相应的化学药品。
避难硐室操作规程
避难硐室操作规程1、进入应急避难硐室缓冲区域，打开避难硐室外的压风阀和供水阀。
2、进入过渡室操作（1）避险人员进入硐室入口处，通过观察窗，查看是否有人，避免同时打开过渡和生存硐室密封门。
（2）确认无人后，打开过渡室防护密闭门，进入过渡室。
（3）避险人员依次进入过渡室，关闭防护密闭门，打开压风阀空气气幕和空气喷淋装置进行冲洗，每次冲洗时间约为30秒。
如果压风管路遭破坏，则利用压缩空气瓶的空气进行冲洗。
（4）冲洗完毕后关闭喷淋开关，打开防护门进入生存室，关门防护门。
3、进入生存室操作（1）最先进入生存室的人员打开硐室内压风装置阀门，压风出口压力在0.1-0.3Mpa 之间，并将供风设置为不低于每分钟每人0.3立方，连续噪音不大于70分贝。
避险人员立即查看传感器，如传感器没有报警，则可以取下压缩氧自救器；如果传感器连续报警，则应立即佩戴压风自救袋或者更换压缩氧自救器。
（2）在压风管路没有压风的情况下，打开氧气阀。
（3）观察传感器数值，当氧气、一氧化碳和二氧化碳达到呼吸要求的安全浓度时（氧气浓度为18.5%-23%，一氧化碳浓度小于24PPM，二氧化碳浓度小于1%），可取下压风自救袋或压缩氧自救器。
（4）检查通信系统是否完好，即时向调度室汇报情况，汇报内容包括：避灾路线、避难人数、健康状况、硐室设备运行及事故情况等相关信息，并与调度室保持联系。
（5）当一氧化碳和二氧化碳超标时，取出吸附剂按操作规程进行放置。
（6）生存室内的温度、一氧化碳、二氧化碳在安全范围时，为使硐室内环境舒适，可根据实际情况加减控制阀开启的程度。
（7）当硐室内无照明时，取出备用矿灯或荧光棒，打开部分矿灯，以满足最低照明需求。
（8）检查有无人员受伤，如有应立即使用苏生器和急救箱进行救治。
（9）推举1-3名小组负责人，确定值班人员，值班人员要随时观察硐室内部各传感器和供气系统，出现问题要立即报告小组负责人和调度室。
（10）小组负责人组织人员每隔60分钟进入过渡室，通过观察窗查看硐室外安全状况，并利用多种气体测定仪检测检测硐室外气体浓度。
永久避难硐室操作规程范文
永久避难硐室操作规程范文1. 介绍永久避难硐室是一种用于应对灾难、危险情况的紧急避难设施。
本操作规程旨在指导人们正确、安全地使用永久避难硐室，提高生存能力和应对能力。
2. 准备工作在进入永久避难硐室之前，必须做好以下准备工作：- 检查硐室的供氧装置，确保正常运作；- 检查硐室的消防器材和应急灯具，确保可用；- 确保硐室内有足够的食物、饮水和急救药品等基本生活物资；- 确保每个人都清楚掌握硐室的布局和紧急出口位置。
3. 进入硐室进入永久避难硐室时，应按照以下步骤进行：- 确保硐室门紧闭，并检查门是否有漏风现象；- 检查供氧设备是否正常工作；- 打开硐室内的应急灯具，确保照明充足；- 分发食物、饮水和急救药品等物资。
4. 硐室内的生活和工作在硐室内，生活和工作的规程如下：- 保持硐室内的空气流通，定期检查和清洁供氧设备；- 定期检查并更换硐室内的消防器材和应急灯具；- 合理安排饮食，储备食物要足够，并要定期检查食物的保质期；- 控制硐室内温度和湿度，确保适宜的生存环境；- 定期进行紧急演练，让每个人都熟悉各种紧急情况的应对措施。
5. 硐室内的安全为确保硐室内的安全，以下事项必须遵守：- 禁止在硐室内吸烟，以防止火灾；- 禁止使用易燃易爆物品，以确保硐室的安全；- 禁止随意打开硐室门，以防止外界危险物质的进入；- 禁止随意更改硐室内部结构，以确保硐室的结构安全。
6. 硐室的紧急状况当硐室发生紧急状况时，应按以下步骤进行：- 注意听取硐室内广播或通讯设备的紧急广播；- 根据紧急广播的指示，采取相应的措施，如准备避难、封闭门窗等；- 保持冷静，遵守硐室内的紧急疏散指示；- 如有可能，向外界发出求救信号，等待救援。
7. 永久避难硐室的退出当紧急状态解除时，可以按照以下步骤退出永久避难硐室：- 注意听取硐室内广播或通讯设备的指示；- 尽可能集体行动，按照指示有序疏散；- 确保所有人员都已经安全撤离后，关闭硐室门。
避难硐室操作指南
避难硐室操作指导一般情况下的安全使用方法在矿井没有发生危险时，需将避难硐室内的压风阀门开启，保持硐室内通风，为硐室内提供新鲜空气，以保证硐室内始终处于适合人员生存的环境，并需要专人负责。
当遇到危险状况时，操作人员进入设备室内，开启钢瓶控制阀门。
然后所有避险人员陆续进入主生存室。
生存室的气体供应在压风系统（详情请参看下面的压风系统操作说明）没被破坏的情况下用井下压风气体；倘若由于外部环境恶劣造成压风系统无法正常工作，则开启供氧、动力及净化单元（详情请参看下面供氧、动力及净化单元操作说明）。
详细使用流程如下：1、首次使用该系统（第一批人员进入避险系统）a. 第1批进入避难硐室的人，打开舱门，会有气幕在门的两侧形成。
人员进入过渡舱后，关闭防护密闭门，打开喷淋系统控制阀，会有空气喷淋在头部上方喷出，用于清洗进入硐室内人员身上的灰尘及有毒气体，喷淋2min后关闭喷淋系统控制阀，人员准备进入生存室。
b. 进入生存室后，关闭生存室门，打开高压氧气瓶（蓝色）阀门，该阀门位于气瓶的顶端；按方向旋转减压器的阀柄（位于气瓶嘴处），同时观察低压表压力（位于减压器上，远离气瓶嘴的那个），调节压力控制在0.3MPa以下。
c.打开高压空气瓶（黑色）阀门，该阀门位于气瓶的顶端；按方向旋转减压器的阀柄（位于气瓶嘴处），同时观察低压表压力（位于减压器上，远离气瓶嘴的那个），调节压力控制在0.3MPa以下。
d. 操作空气净化装置，根据进入舱内的人员分别调节氧气与空气流量，按照人均耗氧0.3L/min的需求调节氧气流量（流量计内流量应换算成标准大气压下的流量），打开空气净化装置风机控制阀，驱动气动风机旋转。
e. 从储物箱取出二氧化碳吸附剂（粉红色），取出一氧化碳吸附剂（黑色），撕开封口，将二氧化碳吸附剂（粉红色）和一氧化碳吸附剂（黑色）分别装入吸附床内。
f. 取出高效干燥剂挂置在硐室四周用以降低环境湿度。
f. 操作完毕，进入生存室休息。
永久避难硐室使用手册_ 精品
避难硐室使用说明书武汉船舶设计研究所泰兴华城机电制造有限公司武汉船舶设计研究所泰兴华城机电制造有限公司目录目录 (I)前言 (1)1.概述 (2)⏹ 1.1 避难硐室设计依据 (2)⏹ 1.2 产品简介 (2)⏹ 1.3 用途及适用条件 (3)1.3.1．避难硐室用途 ................................................................................. ..31.3. 2．适用条件 (3)2.注意事项 (4)⏹ 2.1重要提示 (4)⏹ 2.2使用须知 (4)3.避难硐室系统构成、功用及使用方法 (6)⏹ 3.1过渡室构成和功能 (6)⏹ 3.2生存室构成和功能 (7)⏹ 3.3避难硐室系统配置及使用方法 (7)3.3.1防护密闭系统 (8)3.3.2气幕喷淋系统 (9)3.3.3氧气供应系统 (10)3.3.4 空气净化系统 (11)3.3.5降温除湿系统 (12)3.3.6避难硐室正压系统 (12)3.3.7压风系统 (13)3.3.8排风系统 (13)3.3.9供水系统 (14)3.3.10排水系统 (14)3.3.11应急通讯系统 (14)3.3.21监测监控系统 (14)3.3.14生活保障系统 (14)3.3.15其他辅助系统 (17)4.维护说明 (18)5.运输、贮存注意事项 (20)前言根据国务院关于深入贯彻落实科学发展观，全面贯彻党中央、国务院关于安全生产工作的重要决策部署，针对我国煤矿实际情况，我院坚持以人为本，科技创新，独立研发的紧急避险系统避难硐室，集责任与智慧于一体，在充分考虑安全性的基础上，更加人性化地考虑了避险系统尽量提高舒适性，尽量降低矿方投入，尽量降低运营成本等因素，具有安全可靠，产品环保，易于维修保养等特点，为煤矿的安全生产创造良好的保障条件。
避难硐室作为矿井下的安全生产必备实施，拥有人员供氧、硐室防护、空气净化、降温除湿，通信联络，生存保障等功能于一体。
永久避难硐室使用新版说明书
●维修压风系统时要充分注意煤尘注入而导致压风系统堵塞。
●发现零部件损坏，失去原有性能，一定要及时修复或更换。
●解决系统故障一定要由专职人员操作，先关闭各个阀门，确认安全后方可检查，排除故障。
●检修时必要关闭气体供应。
●检修管路时，不得随意变化管路元器件型号、规格、参数。
本阐明书中没有阐明事项应当作禁做之事。
“警告”、“注意”及“注释”定义本阐明书中关于安全面某些必要读懂并能熟记。
警告凡有警告标记为警告，若不遵守警告中事项，也许会导致人身伤害或设备损害。
注意若不遵守注意中事项，会使设备不能正常使用或影响避难人员在硐内舒服限度。
注释除“警告”、“注意”之外对有关功能补充阐明。
请仔细阅读这本阐明书,并妥善保管。
所有规格和设计如有变化，恕不另行告知！图1 硐室构造示意图内部系统重要构成分为七某些即压风系统，降温除湿净化系统，供氧系统，气体过滤系统，通讯系统，气体检测系统和生活保障系统。
如下章节将会为您详细简介硐室内部构造及系统机构。
3.1过渡室过渡室是避险人员进入生存硐室必经通道，在过渡室中安装有气幕装置及喷淋装置，气幕装置为高压空气形成一道气幕墙，用于隔绝外部有毒有害气体，喷淋装置为人员进入生存室后，将避险人员身上粉尘，有毒有害气体等吹洗干净，保证硐室内部环境及气体干净。
3.2 设备室设备室用于存储制冷剂钢瓶，高压氧气瓶，高压空气瓶及电器设备，为整套系统提供能源场合，没有通过专业培训人员不得进入设备硐室，在人员需要避险时，负责避难硐室操作者要提迈进入设备硐室，启动有关设备阀门等，保证避险图2 降温除湿净化单元管路图3.4.2 供氧单元供氧单元原理就是通过储存氧气，及时补给硐室内人消耗氧气量，维持硐室内氧气分压达到恰当水平。
由高压医用纯氧构成气瓶组，作为在紧急状况下使用供氧源。
在氧气出口端，通过手动操作面板可控制氧气输出流量以及查询供氧气流压强。
在原则时间内可以完全满足硐室内人员正常需求。
供氧单元重要由高压氧气瓶组、连管组件和供氧控制模块构成。
避难硐室说明
避难硐室说明一、设计依据1、《煤矿井下紧急避险系统建设管理暂行规定》（安监总煤装[2011]15号）；2、《关于转发<国家安全监督总局国家煤矿安监局关于煤矿井下紧急避险系统建设管理有关事项的通知>的通知》（晋煤救发[2012]149号）；3、《关于加快推进煤矿井下紧急避险系统建设的通知》（安监总煤装【2013】10号）；4、同煤经安字【2013】276号文《关于下发集团公司<煤矿井下紧急避险系统验收标准及管理办法（试行）的通知>》；5、《煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法》（征求意见稿）；6、《煤矿建设完善六大系统标准化技术规范》；7、《煤矿安全规程》；8、矿方提供的相关资料。
二、设计目的及要求1、避难硐室的设计目的：在井下发生灾害事故时，为无法及时撤离的遇险人员提供生命保障。
2、避难硐室的设计要求：本次设计按额定避险人数100人，额定防护时间96小时，备用系数20%。
避难硐室应与监测监控、人员定位、压风自救、供水施救、通信联络等系统相互连接，在避难硐室安全防护功能基础上，依靠其他避险系统的支持，提升避难硐室的安全防护能力。
该设施对外能够抵御高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体，创造生存基本条件，为应急救援创造条件、赢得时间。
3、避难硐室地面钻孔要求：1#钻孔布置压风、供水管路及供电、通讯电缆；2#钻孔作为回风通道。
三、设计原则永久避难硐室是指在井底车场、水平大巷、采区（盘区）避灾路线上，具有紧急避险功能的井下专用巷道硐室，服务于整个矿井、水平或采区，服务年限一般不低于5年。
1.位置选择永久避难硐室应布置在稳定的岩石中，避开地质构造带、高温带、应力异常区以及透水威胁区，确保在服务期间不受采动影响。
前后20米范围内巷道应采用不然性材料支护，且顶板完整、支护完好，符合安全出口的要求。
根据马口煤矿矿井灾害特点，结合井下采掘现状及开拓巷道布置要求，设计考虑在11#层303盘区轨道巷设置永久避难硐室。
避难硐室操作规程（标准型）
避难硐室操作规程（标准型）请在使⽤产品前,仔细阅读操作规程,以确保您能够正确使⽤避难硐室操作规程湖南九九矿安装备有限公司2012.10避难硐室操作规程1、概述避难硐室建设的⽬的是为了在井下发⽣灾害事故时，为⽆法及时撤离的遇险⼈员提供⽣命保障的密闭空间。
设施具备功能：对外能够抵御⾼温烟⽓，隔绝有毒有害⽓体，对内提供氧⽓、⾷物、⽔，去除有毒有害⽓体，创造⽣存基本条件，为应急救援创造条件、赢得时间。
避难硐室须注重⽇常维护，确保硐室内安装的设备设施时刻处于安全有效状态。
在⽇常经营⽣产中，矿⽅需组织⽣产⼈员进⾏模拟演练，以提⾼安全保证，在发⽣紧急灾变情况下，避险⼈员在进⼊硐室内需按本操作规程进⾏操作，以确保避险⼈员的安全。
2、操作流程图见附图《永久避难硐室操作流程图》3、操作说明3.1 发⽣紧急灾变时，来不及升井的遇险⼈员可就近选择进⼊避难硐室进⾏避难，等待救援。
3.2第⼀个进⼊硐室的⼈员，按防爆密闭门的开关指⽰转动⼿轮，将门打开进⼊过渡室，前⼏个进⼊过渡室的⼈配合⼀起打开⽓幕喷淋系统。
具体步骤是：注意：1. ⽇常维护中以上各阀门都处于关闭状态，⽓瓶压⼒须保持在11MPa以上。
2. 过渡室⾃动排⽓阀下⾯的⼿动阀⽇常处于开启状态3.3 前⾯进⼊过渡室的⼈员在经喷淋⽓流洗⽓后再打开过渡室密封门进⼊⽣存室，第⼀个⼈须马上打开压风排⽔阀排⽔，⽔排净后（约30秒）关闭，迅速打开压风总阀开始压风供氧。
同时开启向⽓幕喷淋供⽓的阀门进⾏压风吹洗，此时如果压风正常，可到过渡室关闭压缩⽓瓶供⽓。
顺序与开启相反，先关⽓瓶上的瓶阀。
3.4 每个进⼊硐室的避险⼈员须注意，发现后⾯不会有⼈马上进来时，须随⼿将硐室门关闭。
3.5 进⼊⽣存室的避险⼈员在开启压风总阀后，须检查压风出⼝压⼒，正常在0.1~0.3MPa之间，压风流量为各流量计之和，总和须满⾜每⼈18m3/h。
出现压风不⾜的情况须检查管路上阀门是否全部打开，并可通过减压阀适当提⾼出⼝压⼒来满⾜风量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贵州双丰科贸有限公司1永久避难硐室使用说明书共(33 页版本:V-GZSF-96/60贵州双丰科贸有限公司2013/2/20目录一、概述 (71.1 避难硐室执行标准 (71.2 技术特点 (71.3用途及使用流程 (7二、硐室功能系统技术特性 (9三、硐室结构及工作原理 (103.1压风、气幕喷淋与正压系统 (103.2供氧系统 (123.3空气净化与制冷系统 (13 3.4环境监测系统 (133.5生存保障系统 (143.6通讯系统 (143.7照明系统 (143.8 供排水系统 (143.9辅助系统 (14四、使用与操作 (164.1 压风系统 (164.2 供氧系统 (174.3 无电空调 (194.4 气幕与喷淋 (224.5 环境监控 (224.6 通讯 (234.7 照明 (244.8 生存保障 (244.9 辅助系统 (264.10 动力电源 (26五、故障分析与排除 (275.1 压风系统 (275.2 供氧系统 (275.3 防爆空调与无电空调 (285.4 气幕与喷淋装置 (295.5 环境监测监控 (305.6 通讯与照明 (305.7 动力电源 (30六、维护说明 (326.1 管路、钢瓶检查 (326.2 系统压力 (326.3 动力系统 (326.4 给排水 (336.5 各气阀检查 (336.6 门气密性检查 (336.7 食品、药品、饮水质量检查 (33 6.8 吸附剂及吸湿剂状态检查 (33 序言尊敬的用户,首先,我们衷心感谢您选用我公司设计、选型、生产的永久避难硐室,我们将为你提供优质的产品和星级的售后服务。
本公司所建设的永久避难硐室为煤矿井下的重要安全救援设施,集供氧、防爆、隔毒、抗压、降温除湿等功能于一体。
适合所有井下车场、运输大巷等人员集中区域,具有救援技术先进、结构紧凑、可靠性高、工作稳定、模块化布置、控制方式多样等特点。
本使用说明书向您详细介绍了本公司所配套建设的永久性避难硐室的技术特点、性能参数、结构组成、工作原理、安全操作、保养维修等各方面内容,如果所需资料在本说明中未曾提及,请联系贵州双丰科贸有限公司,以获得详细资料。
为了使永久避险硐室长期保持性能、防止故障及事故的发生,请务必按照规定进行操作、维护检测、故障诊断和修理作业,请您在操作前仔细阅读本说明书,这将会: ----帮助您了解本硐室;----避免由于不当操作引起设备故障;----增加硐室的可靠性;----延长室内系统的使用寿命;----减少修理费用和停机时间。
建议本说明书象工具箱里的工具一样伸手可得,以便能够随时阅读。
只有完全了解说明书的内容,您才能熟练而安全地操作设备。
贵州双丰科贸有限公司★安全警示•在确认能够安全逃生的情况下,禁止进入本硐室避险!•未经正确培训演练不得操作硐室设备!•严禁各个系统在泄露状态下工作,出现的气体泄露现象应及时报告并处理。
•本硐室含有高压氧气,其管路系统禁止油污。
•由于本硐室具有很强的密闭性能,在硐室供氧系统未开启的情况下,严禁较长时间关闭任何一道密闭门,防止进入人员缺氧窒息。
•如因违犯本说明书的操作规程而造成的所有后果厂家概不负责。
★注意事项仔细阅读并遵循下列安全须知:•安装、使用、维护前需详细阅读本说明书,请您注意有关说明,遵守操作指导。
•对影响安全的任何修改都必须得到本公司的许可。
•更换各系统零部件必须由厂家提供,用户不得随意更换。
•没有操作标记时不可操作使用。
•所有高压气瓶在运输、使用过程中,环境温度不应超过60℃。
•所有高压气瓶在搬运过程中,应小心轻放,避免剧烈碰撞或磕碰。
•安装硐室设备必须由厂家指导操作。
安装•严格使用维护说明书指定顺序安装。
•各设备应按其技术要求工艺文件进行安装,如有特殊技术要求,应有厂家人员在场。
•如安装的确需要焊接等工艺,应向用户打用风电报告,获得批准并有足够的安全措施时方可进行该项施工。
•注意巷道环境温度、有害气体等是否符合规定。
操作前•首先检查硐室中各个管路的连接是否完整。
•检查控制面板设置的频段开关是否对应需要的工作状态,否者都调到关闭。
•检查并保持工作区域良好的通风。
操作过程中•操作者必须要经过严格的培训,要有相关方面的专业知识,要严格按操作指示板操作,熟记操作方式,避免由于误操作而引起事故。
•定期清洁控制面板,确保各种符号清晰可见。
维修•检修时必须关闭气体供给。
•只有受过培训人员才可进行维护操作。
•在断开任何气体系统管路以前,应先释放压力。
•维修压风系统时要充分注意煤尘的注入而造成的压风系统的堵塞。
•发现零部件损坏,失去原有性能,一定要及时修复或更换,不能带病工作。
•处理系统故障一定要由专职人员操作,先关闭各个阀门,确认安全后方可检查,排除故障。
•检修管路时,不得随意改变管路元器件型号、规格、参数。
一、概述1.1 避难硐室执行标准为了更好的完成永久避险硐室的各项指标检验方案,特参考以下权威文件及标准: 1、国家安全监管总局、国家煤矿安监局,关于印发《煤矿井下紧急避险系统建设管理暂行规定》安监总煤装【2011】15号;2、国家安全监管总局、国家煤矿安监局,《关于煤矿井下紧急避险系统建设管理暂行规定》安监总煤装【2012】15号;3、《安全专篇》。
1.2 技术特点本永久避难硐室的主要特点为:采用电力防爆工作模式,符合煤炭井下安全标准。
多级化供氧,生命安全保障更可靠。
采用冗错设计,可有效防止人为误操作。
采用多项制冷新技术,制冷效率高。
启动速度快、反应迅速,即开即用。
控制简单可靠、易操作。
1.3用途及使用流程1.3.1 用途本硐室设施适用于由于煤矿井下突发的瓦斯(煤尘爆炸、冒顶、塌方导致的逃生路线阻塞时的遇险人员的临时避险,并且在避险时可以有效避免各种爆炸冲击波对避险人员的伤害,同时在硐室内还可以有效阻止有毒有害气体的渗入。
1.3.2 使用流程避难硐室正常情况下为巡检待用状态,当发生避险需求时,首先进入的人员(硐室值班人员或主管人员需认定压风是否正常,以确定是否切换气幕喷淋装置为压风工作状态,否则就切换到压缩空气瓶为动力源状态。
下一步将气幕喷淋控制箱或相应的控制阀、按钮等调整到待用状态。
即气幕为门连锁工作状态,喷淋为按钮控制的待用状态。
基本操作流程如下:(各系统操作详见第四章硐室设备基本操作流程二、硐室功能系统技术特性三、硐室结构及工作原理硐室空间可分为两部分,即两个过渡室和一个生存室。
内部系统主要组成分为九部分即压风、气幕喷淋与正压系统,供氧系统,空气净化与温湿度调节系统,环境监测系统,生存保障系统,通讯照明系统,供排水系统,生命保障系统,辅助系统。
3.1压风、气幕喷淋与正压系统矿井压风自救系统应接入硐室中,以人均0.3m³/min的速度供风,该风源不仅是人呼吸所用的气源外,还是气幕喷淋装置及空气净化单元的辅助动力手段。
接入硐室的压风系统配有过滤、减压、节流、消噪音等设备。
在井下压风系统不被破坏的情况下,具备给硐室进行供氧的功能;当井下环境恶劣,外部压风系统被严重损坏的情况下,可断开供风总阀,起用压缩氧系统。
压风提供的另一个重要功能是接入空气净化单元(即空调机,为加强室内空气循环提供动力。
硐室内温湿度适当且二氧化碳等有害气体浓度较高时可采用此工作方式,便于节省资源。
气幕装置安装于硐室防护密闭门侧,当人员打开门时,连锁机构打开气幕阀,压风或压缩空气以带孔的管路高压喷出封锁门口断面,阻隔可能随人员带入的有毒有害气体。
喷淋装置安装于过渡室靠近气幕装置附近,主要作用是将人员进入后带入的有害烟尘等冲刷掉,同时利用瞬间喷出的大量气体稀释人员所带入的有害气体用排气阀排出。
本系统采用压风动力源和压缩空气并联方式,以气瓶为主动力,可以保证当恶劣条件下,压风无法正常工作时仍能有气幕和喷淋的功能。
压缩气瓶组为动力源的特点为可靠性高,不依赖于外部条件,而矿井压风则相反。
一般条件下,压风正常工作时,可将其切换到压风工作状态。
正压系统是为生存室内出现负压情况下,防止外部有毒有害气体侵入的措施。
压风不能正常工作情况下,因压缩供氧被呼吸耗用后,排出的二氧化碳被化学吸附而导致室内气体总量减少形成负压。
此种情况下,利用一定量的压缩空气存放于硐室,负压出现时补充空气可保证室内正常的对外正压。
当硐室内由于压风供风导致压力过高时,通过各门墙上的单向排放阀将多余气体排出,实现室内的压力平衡。
室内与室外保持不小于100Pa的压力。
气幕喷淋装置由压缩空气瓶、主控阀、控制阀、按钮、喷射管、管路、喷嘴等组成。
正压系统是为保证室内正常的压力值而设置,正常情况下为保证硐室内的气密性,必需使硐室内相对外部环境有100Pa以上的正压,所以在硐室内气压低时应有补压措施。
正常情况下由矿井压风机来保证硐室内的气体压力,当内部压力超过200Pa 时有自动泄压阀完成排气功能。
而当压风管路失效后必须人为进行补压,通过压缩空气瓶储存高压空气完成。
图表3 气幕喷淋装置结构图高压空气瓶为15MPa/70L钢质无缝气瓶,符合GB5099标准。
3.2供氧系统供氧单元的原理就是通过压缩医用氧气,及时补给硐室内人员消耗的氧气量,维持氧气达到适当的水平。
由纯医用氧组成的气瓶组,作为在紧急情况下使用的供氧源。
在氧气的出口端,通过手动操作面板可控制氧气的输出流量以及查询供氧气流的压强。
在额定时间内能够完全满足室内工人的正常需求。
供氧单元与空气净化与温湿度控制单元靠近,释放的氧气及时通过循环扩散达到人呼吸所需要浓度。
供氧单元主要由高压氧气瓶组、连管组件和供氧控制模块组成。
图表4 供氧单元结构图高压氧气瓶为15MPa/70L钢质无缝气瓶,符合GB5099标准。
3.3空气净化与制冷系统本硐室空气净化系统主要由空气净化机和有害气体吸收机组成。
封闭空间里的空气由净化机内部的高效矿用隔爆型电动离心风机抽吸进入到净化机内部,在流经有害气体吸收剂时,空气中含有的CO2、CO等有毒有害气体被吸收剂所吸收,洁净可呼吸的空气经由特殊设计的风道送回到封闭空间或经由蓄冰风道实现降温的作用。
3.4环境监测系统环境监测系统由两部分组成,一个是由矿井监测分站及其配套的终端延伸到硐室,为主体的环境监测组成,另一个是硐室内的本安仪表组和采样装置组成。
监测监控分站是矿井六大系统的组成部分之一,其数据以环网形式构成,监测地点一般由监控分站、配套的电源装置以及不同种类的传感器组成。
上述设备除室外环境参数传感器外均应在硐室内。
用来监测硐室内外环境参数,分站本身可实时显示数据供硐室人员作为操作设备的参考,另一部分数据同时传输到矿调度室。
3.5生存保障系统生存保障系统包括人员生存所需要的生理保障,主要有食品、饮水、排泄物处理装置、医疗药品、休息座椅等。
此类配置多数有保质期的要求,所以应该及时检查、更换,确保其随时处于正常状态。
