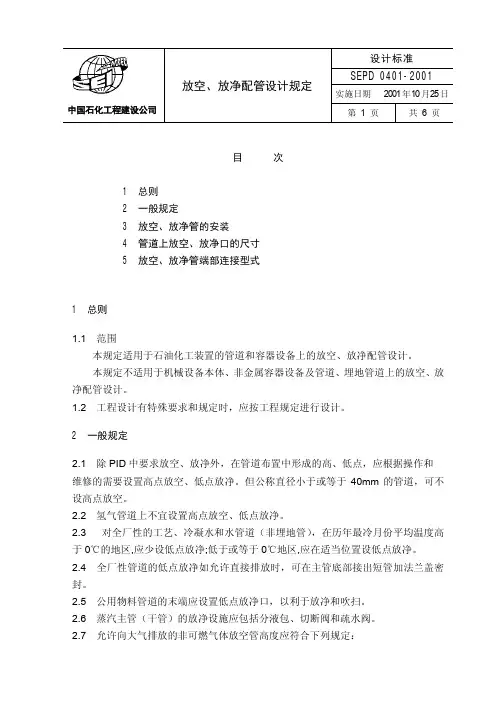

放空与放净配管设计规定

放空与放净配管设计规定

1. 总则

1.1本规定适用于石油化工装置的管道和设备上的放空、放净配管设计。

1.2本规定不适用于机泵类设备本体上的放空、放净配管设计。机泵类设备的放空、放净配管应按制造厂有关技术要求和规定进行设计。

1.3本规定不适用于非金属设备和管道上的放空、放净配管设计。

1.4本规定不适用于埋地管道。

1.5工程设计有特殊要求和规定时，应按工程规定进行设计。

2. 放空、放净配管设计一般规定

2.1 管道系统由于进行水压试验、气压试验和吹扫清洗时需要增设的临时高点放空、低点放净由施工单位根据实际需要设置。高点放空可不设置阀门，但应采用丝堵、管帽或盲法兰密闭。低点放净宜设置阀门便于操作。

2.2 进行气压试验的管道不设高点放空。

2.3管径小于DN40的管道不设高点放空。

2.4氢气管道上不宜设置高点放空和低点放净。

2.5调节阀组上的放净口应按《调节阀配管规定》的要求进行设计。可选用本规定图

3.12中放净口型式。

2.6疏水阀组上的放净口应按《疏水阀配管规定》和《蒸汽凝水捕集管设计规定》的要求进行设计。可选用本规定图

3.12中放净口型式。

2.7对全厂性的工艺、冷凝水和水管道（非埋地管），在历年一月份平均温度高于0℃的地区，应少设低点放净；低于或等于0℃地区，应在适当位置设低点放净。

2.8工艺系统对管道上的放空和放净有特殊要求时，应按P&I图进行设计。

2.9蒸汽主管（干管）的放净设施应包括扑集管、切断阀和疏水阀。

2.10公用工程管道的末端应设置低点放净口，以利放净和吹扫。

2.11凡向大气排放的放空管道，应设置低点放净口。如图2.11所示。

图2.11

2.12蒸汽透平的蒸汽入口上游靠近阀门处应设置带捕集管的放净口。

2.13压缩机吸气管道上的最低点应设置带阀门型的放净口。

2.14泵入口管道上的最低点应设置带阀门型的放净口。泵出口切断阀后的最低点应设置带阀门型的放净口。

2.15泵体上的放净口一般为丝堵口，应安装切断阀用管道引至地漏或地沟。

2.16机泵底盘上的放净口用管道引至地漏或地沟。

2.17壳式换热器的壳程和管程均应设置带阀门型的放净口。

2.18管道上放空、放净口最小公称直径为：

主管公称直径，mm 放空、放净口公称直径，mm

≤DN20 同主管

DN25～150 DN20

DN200～350 DN25

≥DN400 DN40

2.19容器设备上放空、放净口的最小公称直径为：

设备容积m3放空口公称直径mm 放净口公称直径mm

≤1.5 DN20 DN25

＞1.5～6 DN25 DN40

＞6～17 DN25 DN50

＞17～70 DN40 DN80

＞70 DN50 DN80

2.20输送催化剂或高粘度的物料（如焦油、沥青、重质燃料油等）管道放空、放净口的直径应不小于DN25。

2.21浆液管道不宜设置放空和放净口，如需要设置放净口时其型式和尺寸见图2.21和表2.21所示：

D、d-公称直径 L-放净口长度

图2.21

2.22输送固体或浆料管道上的放空、放净管的切断阀宜选用球阀或旋塞阀。

2.23管道上放空、放净口设置的阀门应靠近主管。

2.24一般介质管道上的放空、放净管的切断阀应选用闸阀。

2.25输送液态丁烷和更轻的液化烃类管道上的放空、放净管的切断阀应设双阀。

2.26高压管道上的放空、放净管的切断阀应设双阀。

2.27石油化工装置的工艺管道上和PN≥2.5MPa蒸汽管道上的放净口设置一个切断阀时，应在其端部设置管帽或盲法兰密封。

2.28容器设备上的放空管除作为进出料呼吸用外，应设置切断阀，阀门宜直接与设备管口相接。当只安

2.30安全泄压装置的出口介质允许向大气排放时，应按下列要求布置。

一、放空管口不得朝向邻近设备或有人通过的地区。

二、放空管口的高度应高出以安全泄压装置为中心、半径为8m范围内的最高操作平台3m。

2.31对有毒、易燃、可燃介质应按工程规定引至指定的收集系统、火炬系统或放空场所。排放阀出口管道不得小于阀门出口的直径。并由工艺系统专业根据配管核算放空、放净的压力降，使之适应泄放系统的要求。

2.32放空、放净的管道、管件和阀门选用的压力等级应和所在主管的压力等级一致。

2.33放空、放净管道上采用两种压力等级时，不同等级界限的划分应符合管道等级的划分原则。

3. 放空、放净管的安装

3.1管道高点放空口应设在管道的顶部。管道低点放净口应设在管道的底部。

3.2管道上高点放空设置的位置附近应设靠近平台、支架、构筑物以及易于操作之处。

3.3管道上低点放净口设置的位置附近应设地漏、地沟或用软管接至地漏、地沟处。

3.4为保证阀门检修、丝堵、管帽及法兰拆卸、软管连接，管道上低点放净管管端距地面或楼板面的净距不得小于100mm。

3.5放空、放净阀门安装位置如图3.5所示：

接缘连接型式三通连接型式

图3.5-1 图3.5-2

图3.5-3 图3.5-4

图3.5-5 图3.5-6

图3.5-7 图3.5-8

注：如主管需要保温、放空、放净阀门安装位置的尺寸应相应增加。短管长度一般为75mm。

3.6管道布置呈∪形∏形时，其水平或垂直管道上的放空、放净口安装位置尽量设置在物料流向的下游端部。如图3.6-1～图3.6-4所示。

图3.6-1 图3.6-2

图3.6-3 图3.6-4

3.7放空、放净口不得设置在由水平管改向为垂直管的弯头上。

3.8对易自聚、易冻结、易凝固、含固体介质的管道上的放净管不应配成如图3.8-1所示的弯管型式。一般应采用图3.8-2的型式。浆液放净管应采用图3.8-3的型式。

图3.8-1图3.8-2图3.8-3

3.9振动管上直径小于DN40密闭放空、放净管根部接口处应采取加强措施。

3.10接地漏或开口罐的放净管管口应高出地漏或罐口≥50mm。
