施工测量方案施工测量方案是怎样的呢,以下是本店铺给大家带来的关于施工测量方案的相关内容,以供参考。

施工测量方案一、校核起始依据,建立建筑物控制网1.校核起始依据定位测量前,应由甲方提供三个衣刷相互关联的坐标控制点,和两个高程控制点,作为场区控制依据点。

以坐标控制点为起始点。

作二级导线测量,作为建筑物平面控制网。

以高程控制点为依据,作等外附合水准测量,将高程引测至场区内。

平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于±30√Lmm(L为附合路线长度以km计)。

在测设建筑物控制网时,首先要对起始依据进行校核。

根据红线桩及图纸上的建筑物角点坐标,反算出它们之间的相对关系,并进行角度、距离校测。

校测允许误差:角度为±12〃;距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核,高程校测闭合差不大于±10mm√n(n为测站数)。

2.建立建筑物控制网以导线点为依据,测设出距建筑物外边7米的矩形平面控制网ⅠⅡⅢⅣ。

建筑物平面控制网点必须妥善保护。

二、主轴线的测设1.主轴线的选择该工程的结构主体分为裙房和主楼两部分,裙房为3层,主楼为26层,中间留有后浇带。

因此,定主轴线时,按流水段的划分将该工程分三部分进行主轴线的控制。

选择3轴、5轴、6轴、11轴、12轴、14轴作为X方向的主轴线;B轴、G轴作为Y方向的主轴线。

2.主轴线的测设根据图纸尺寸在Ⅰ点上架设经纬仪,后视Ⅱ点,在此方向上量测出3轴、5轴、6轴、11轴、12轴、14轴桩点,再后视Ⅳ点并量测出B轴、G轴桩点。

同样在Ⅲ点架设经纬仪,分别测设出东侧、北侧的主轴线桩,并分别测设出引桩。

测设完的主轴线桩及引桩应用围栏妥善保护,长期保存。

3.高程控制利用高程点进行附合测法在场区内布设不少于八个点的水准路线abcdefgh,这些水准点作为结构施工高程传递的依据。

三、±0.000米以下及基础施工测量方案该工程的基础标高为-15.80米。

测量工程施工方案(3篇)

测量工程施工方案(3篇)

第1篇一、工程概况本工程位于我国某城市,为某大型商业综合体项目。

该项目包括地下车库、地上商业、办公及住宅等多种功能。

为确保施工质量和进度,特制定本测量工程施工方案。

二、施工组织1. 成立测量小组:由具有丰富测量经验和专业知识的测量工程师、测量员组成,负责整个工程的测量工作。

2. 测量仪器:选用高精度全站仪、水准仪、经纬仪等测量仪器,确保测量数据的准确性。

三、施工准备1. 测量资料:收集项目设计图纸、地形图、地下管线图等相关资料,为施工测量提供依据。

2. 施工放样:根据设计图纸和测量资料,进行施工放样,确保施工位置准确。

3. 控制网布设:按照国家标准和规范要求,建立平面控制网和高程控制网,为施工测量提供基准。

四、施工测量1. 平面控制测量:采用全站仪进行平面控制测量,包括平面控制网布设、施工放样、轴线投测等。

2. 高程控制测量:采用水准仪进行高程控制测量,包括高程控制网布设、施工放样、标高传递等。

3. 施工放样:根据设计图纸和测量资料,进行施工放样,确保施工位置准确。

4. 施工过程测量:在施工过程中,对关键部位进行实时测量,确保施工质量。

五、质量控制1. 测量仪器:确保测量仪器性能稳定,定期进行检定和校准。

2. 测量数据:严格执行测量规范,确保测量数据的准确性。

3. 施工放样:严格按照设计图纸和测量资料进行施工放样,确保施工位置准确。

4. 施工过程测量:对关键部位进行实时测量,确保施工质量。

六、安全措施1. 测量人员:加强测量人员的安全教育,提高安全意识。

2. 测量设备:确保测量设备安全使用,定期进行维护保养。

3. 施工现场:严格按照施工规范进行施工,确保施工现场安全。

七、施工进度1. 施工测量工作在项目开工前完成,为后续施工提供保障。

2. 施工过程中,及时进行测量工作,确保施工进度。

八、总结本测量工程施工方案旨在确保施工质量和进度,为我国某大型商业综合体项目的顺利实施提供有力保障。

在施工过程中,我们将严格执行本方案,确保工程顺利进行。

施工测量方案1

施工测量方案1

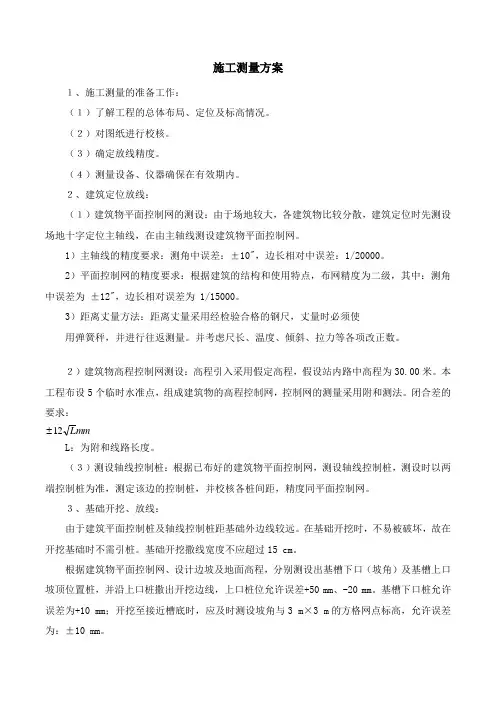

施工测量方案1、施工测量的准备工作:(1)了解工程的总体布局、定位及标高情况。

(2)对图纸进行校核。

(3)确定放线精度。

(4)测量设备、仪器确保在有效期内。

2、建筑定位放线:(1)建筑物平面控制网的测设:由于场地较大,各建筑物比较分散,建筑定位时先测设场地十字定位主轴线,在由主轴线测设建筑物平面控制网。

1)主轴线的精度要求:测角中误差:±10",边长相对中误差:1/20000。

2)平面控制网的精度要求:根据建筑的结构和使用特点,布网精度为二级,其中:测角中误差为 ±12",边长相对误差为 1/15000。

3)距离丈量方法:距离丈量采用经检验合格的钢尺,丈量时必须使用弹簧秤,并进行往返测量。

并考虑尺长、温度、倾斜、拉力等各项改正数。

2)建筑物高程控制网测设:高程引入采用假定高程,假设站内路中高程为30.00米。

本工程布设5个临时水准点,组成建筑物的高程控制网,控制网的测量采用附和测法。

闭合差的要求:L :为附和线路长度。

(3)测设轴线控制桩:根据已布好的建筑物平面控制网,测设轴线控制桩,测设时以两端控制桩为准,测定该边的控制桩,并校核各桩间距,精度同平面控制网。

3、基础开挖、放线:由于建筑平面控制桩及轴线控制桩距基础外边线较远。

在基础开挖时,不易被破坏,故在开挖基础时不需引桩。

基础开挖撒线宽度不应超过15 cm 。

根据建筑物平面控制网、设计边坡及地面高程,分别测设出基槽下口(坡角)及基槽上口坡顶位置桩,并沿上口桩撒出开挖边线,上口桩位允许误差+50 mm 、-20 mm 。

基槽下口桩允许误差为+10 mm ;开挖至接近槽底时,应及时测设坡角与3 m ×3 m 的方格网点标高,允许误差为:±10 mm 。

mmL 12垫层上基础放线:用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。

4、结构施工测量:(1)结构竖向投测:采用经纬仪外控法。

施工测量施工方案(3篇)

施工测量施工方案(3篇)

第1篇一、工程概况本工程为XX项目,位于XX市XX区,占地面积XX平方米,总建筑面积XX平方米。

工程包括地下车库、地上建筑及配套设施。

地下车库建筑面积XX平方米,地上一层建筑面积XX平方米,地上一层建筑面积XX平方米。

本工程采用钢筋混凝土框架结构,建筑抗震设防等级为XX度,基础形式为XX。

二、施工测量目的为确保本工程顺利进行,保证工程质量,本施工方案对施工测量工作进行了详细规划,具体如下:1. 确保工程定位准确,为后续施工提供依据;2. 确保施工过程中,各个施工部位尺寸符合设计要求;3. 为工程验收提供数据支持;4. 为后期维护提供参考。

三、施工测量范围1. 工程定位测量:包括地下车库、地上建筑及配套设施的平面定位;2. 基础施工测量:包括基础梁、柱、墙等结构尺寸的测量;3. 结构施工测量:包括框架柱、梁、板等结构尺寸的测量;4. 装修施工测量:包括门窗洞口、墙面、地面等尺寸的测量;5. 道路、广场、绿化等配套设施施工测量。

四、施工测量方法1. 工程定位测量(1)采用全站仪进行平面定位,确保工程定位准确;(2)根据设计图纸,确定建筑物轴线,采用钢尺进行放样;(3)对建筑物轴线进行复测,确保其精度符合要求。

2. 基础施工测量(1)采用水准仪进行基础标高测量,确保基础标高符合设计要求;(2)采用全站仪进行基础轴线测量,确保基础轴线与设计图纸一致;(3)对基础梁、柱、墙等结构尺寸进行复测,确保其尺寸符合设计要求。

3. 结构施工测量(1)采用全站仪进行结构轴线测量,确保结构轴线与设计图纸一致;(2)采用水准仪进行结构标高测量,确保结构标高符合设计要求;(3)对框架柱、梁、板等结构尺寸进行复测,确保其尺寸符合设计要求。

4. 装修施工测量(1)采用全站仪进行门窗洞口、墙面、地面等尺寸测量,确保其尺寸符合设计要求;(2)采用水准仪进行装修标高测量,确保装修标高符合设计要求。

5. 道路、广场、绿化等配套设施施工测量(1)采用全站仪进行道路、广场、绿化等配套设施的平面定位;(2)采用水准仪进行标高测量,确保配套设施标高符合设计要求。

施工测量方案工程施工方案

施工测量方案工程施工方案

施工测量方案工程施工方案摘要:本文档介绍了施工测量方案工程施工方案的制定和实施。

施工测量方案是工程施工的重要一环,它涉及到测量方法和测量设备的选择、测量数据的准确性等多个方面。

本文将从工程施工前的准备工作、施工测量的方法和设备选择、施工测量的实施步骤以及质量控制等方面进行详细阐述,旨在为施工单位提供指导和参考。

1. 引言施工测量是工程施工中的一项重要任务。

它在项目的前期筹备阶段就需要进行,通过测量,可以确定地形地貌,掌握工程的几何尺寸和位置关系,保证施工的准确性和质量。

施工测量方案是整个施工测量工作的指导性文件,它包括施工测量的方法、设备、流程以及质量控制要求等内容。

本文将分析施工测量方案的制定和实施过程,以期为施工单位提供有用的参考。

2. 施工前的准备工作在制定施工测量方案之前,需要进行充分的准备工作。

首先,施工单位需要对工程项目进行详细的了解,包括工程范围、施工位置、工程条件等。

其次,施工单位需要梳理项目的测量需求,确定需要测量的对象和测量要求。

最后,施工单位还需要评估测量工作的难度和风险,确定合理的施工测量方案。

3. 施工测量的方法和设备选择在制定施工测量方案时,需要选择合适的测量方法和设备。

测量方法的选择应根据测量对象和测量精度要求来确定。

常用的测量方法包括全站仪测量、GPS测量、水准测量等。

施工单位可以根据实际情况选择适用的测量方法。

同时,也需要选择合适的测量设备,如全站仪、GPS接收机、水准仪等。

设备的选择应考虑测量范围、精度、稳定性等因素。

4. 施工测量的实施步骤施工测量方案的实施需要按照一定的步骤进行。

首先,需要根据测量方案进行仪器设备的设置和校准,确保测量的准确性和可靠性。

然后,进行测量点的设置和测量,按照测量要求进行数据的记录和处理。

在实施过程中,需要注意操作规范和安全事项。

最后,对测量数据进行分析和验证,确保测量结果的准确性和可靠性。

5. 质量控制施工测量的质量控制是保证施工测量准确性和可靠性的关键环节。

施工测量方案

施工测量方案

施工测量方案一、施测原则1、严格执行测量规范:遵守先整体后局部的工作程序,先确定施工控制网,后以施工控制网为依据,进行各局部点的定位放线。

2、必须严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法。

3、定位工作执行自检、互检合格后再报检的工作制度。

4、测量方法要简捷,仪器使用要熟练,在满足工程需要的前提下,力争做到省工省时省费用。

5、明确为工程服务,按图施工,质量第一的宗旨。

紧密配合施工,发扬团结协作、实事求是、认真负责的工作做风。

二、准备工作1、学习设计文件和相应的技术标准,全面了解设计意图,认真熟悉、审核图纸。

2、施测人员能通过对总平面图和设计说明的学习,了解工程总体布局、工程特点、周围环境、构筑物的位置及坐标,其次了解现场测量坐标与结构物的关系,水准点的位置和高程。

根据设计要求的施工精度,在了解总图后认真学习道路施工图,及时校对道路及附属结构的平面位置,它是整个工程放线的依据。

3、测量放线之前,测量人员首先熟悉总体布置图,细部结构设计图。

根据整体到局部的原则,以控制网作为放样依据,找出主要轴线和主要点的设计位置,以及各部分之间的几何关系,再结合现场条件和控制点的分布,采取适宜的放样方法。

施工测量贯穿整个施工过程,是保证施工质量的一个方面。

三、施工测量规定1、一般放样工作开始之前应详细查阅工程设计图纸,了解设计要求,根据精度指标选择放样方法。

2、对于设计图纸中有数据和几何尺寸的,应认真进行检定审核,确认准确无误后方可使用。

3、必须按正式设计图纸和文件(包括修改通知)进行放样,不得凭口头通知或未经批准的草图放样。

4、所有放样点均应有检核条件,现场取得的放样及检查验收资料必须进行复核,确认无误后方能交付使用。

5、放样结束后,应向使用单位提供书面的放样成果单。

四、放样数据准备1、放样前应根据设计图纸和有关数据使用的控制点成果计算放样数据,绘制放样草图,所有数据、草图均应经两人独立校核。

建筑工程施工测量方案

建筑工程施工测量方案

建筑工程施工测量方案1、施工测量的准备工作1.1、熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。

1.2、对照总图,现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。

1.3、测量仪器准备: J-2经纬仪6台;S1水准仪8台;50m钢卷尺14把。

以上测量仪器均应在施工前检定合格,确保测量数据的准确。

1.4、测量人员配备:测量工12人,测量员2人2、建筑物定位放线:2.1、建立场区控制网:通过总平面图中说明的场区定位点定出场区控制网,设置为十字交叉主轴线。

2.2、平面控制网建立:由场区控制网建立平面控制网,控制网设置为矩形。

平面控制网测设精度为测角中误差±12 ,边长相对中误差1/15000。

2.3、各轴线的测设:利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要轴线,各轴线引测到矩形控制网上,测设时要以两端控制桩为准,拉通尺测定该边上各轴线控制桩,再校核各桩间的间距。

距离丈量采用一把钢尺往返一次,拉力50N丈量,结果当中应加入尺寸、温度、拉力倾斜等改正数。

控制桩的做法为在木桩周围浇注混凝土,用红色油漆将桩位标出,控制桩完成以后,用红机砖砌筑一个保护井,将桩位妥善保护。

2.4、高程控制建立水准点:与甲方及设计单位确认已知水准点,进行复测。

办理有关确认手续。

在现场建立水平控制网。

在建筑物的四周建立四个临时水准点,水准点的位置在各面墙的中间。

3、基础施工测量:3.1、垫层施工以前的测量:基础验槽完毕以后,对基坑四周边坡上的标高桩进行校核,合格后在基槽内用混凝土做灰饼,灰饼间距2m,做为垫层施工标高依据。

用经纬仪将外墙的轴线投测到基础内。

定出各外墙的轴线桩,依据图纸放出垫层的外边线,将集水坑的位置标出。

做为支设垫层模板的依据。

3.2、垫层上测量:在垫层上测量放线前首先对轴线控制网进行校测,然后架全站仪于坑边轴线桩上依次用正侧镜方法向下投测轴线点,投测允许误差3mm。

工程测量施工方案(3篇)

工程测量施工方案(3篇)

第1篇一、项目背景随着我国经济的快速发展,工程建设规模不断扩大,工程测量在工程建设中的重要性日益凸显。

为确保工程建设的顺利进行,提高工程质量,本项目特制定工程测量施工方案。

本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施,确保工程测量工作的高效、准确、安全。

二、工程概况1. 工程名称:某市XX大道改造工程2. 工程地点:某市XX大道3. 工程规模:全长XX公里,红线宽度XX米4. 工程内容:道路、桥梁、排水、照明、绿化等工程5. 工程工期:XX个月三、工程测量施工方案1. 施工准备(1)人员准备:组织专业测量团队,包括测量工程师、测量员、数据处理员等,确保施工人员具备相应的专业技能和经验。

(2)设备准备:配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。

(3)资料准备:收集工程地形图、设计图纸、地质勘察报告等相关资料,为测量工作提供依据。

2. 施工流程(1)平面控制测量:根据设计图纸,在施工现场设置平面控制点,进行平面控制网的布设和观测,确保控制点的精度。

(2)高程控制测量:在平面控制点的基础上,布设高程控制网,进行高程观测,确保高程控制点的精度。

(3)细部测量:根据平面和高程控制点,进行细部测量,包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。

(4)数据处理与成果整理:对测量数据进行整理、计算和审核,形成测量报告,提交给相关部门。

3. 施工方法(1)平面控制测量:采用全站仪进行测量,采用极坐标法进行点位放样,确保控制点的精度。

(2)高程控制测量:采用水准仪进行测量,采用三角高程法进行点位放样,确保高程控制点的精度。

(3)细部测量:根据工程实际情况,采用全站仪、GPS定位仪、测距仪等进行测量,确保测量数据的准确性。

4. 质量控制(1)严格按照国家相关规范和标准进行测量工作,确保测量数据的准确性。

(2)加强测量设备的维护和保养,确保设备正常运行。

施工测量方案

施工测量方案

一、施工场地平面控制网的测设根据先整体后局部、高精度控制低精度的工作程序,准确地测定与保护好场地平面控制和主轴线的桩位,是保证整个施工测量精度和顺利进行的基础,因此控制网与主轴线的选择、测定及桩位的保护等项工作,与施工方案、现场布置统一考虑确定。

1、控制网均匀布全场区,其中包括:作为场地定位依据的起始点,建造物的对称轴和主要轴线等。

2、在便于使用(平面定位和竖向控制)施测和长期保留的原则下组成环线建造物的闭合图形,以便施工使用的控制网自身闭合校核。

3、控制点之间要通视、易量,控制桩的顶面标高略低于场地设计标高二、施工场地标高控制网的测设为保证平面控制网的相对精度,以设计指定的一个红线桩的点位和一条红线边的方向为准进行测设。

根据场面地、工期、网形及精度要求的不同,采取不同的测法,以保证施工需要及精度要求。

根据定位条件,在现场直接测定控制的定位。

定出平面控制网,这样一步一校核测法保证了主体建造物轴线的定位精度度,也使整个施工测工作简便易行。

当控制网测定并经自检合格后,提请主管领导及有关技术部门通知甲方验线,在收到验线合格通知后,方可正式使用,并采用切实措施保护好桩位。

1、建造物附近至少要设置三个水准点和±0.000 的水平线。

2、在场地内任何地方安置水准仪时,都能同时后视到二个水准点,以便使用。

并且使场地内各水准点构成闭合的桩顶钢板上,焊上一个小半球作为水准点之用。

3、整个场地内各水准点标高和±0.000 水平线标高经自检及有关技术部门和甲方检测合格后,方可正式使用,桩位采取妥善保护,并在雨季先后各复测一次,以保证标高的正确性。

三、±0.000 以上施工测量1、标高控制网的建立场地标高控制网根据指定的已知标高的水准点引测到场地内,测出±0.00 水平线后,到另一指定的水准点做附合校对,闭合差应小于±5 mm n (n 为测站数)或者±20mm L (L 为测线长度,以 km 为单位),闭合差合格后,按测站数成正比例地分配,如果场地附近设计方面只给出一个已知标高的水准点时,应用往返测法或者闭合测法进行校核。

工程施工测量方案

工程施工测量方案
工程施工测量方案
第1篇
工程施工测量方案
一、概述
为确保工程施工质量,提高施工效率,依据相关法律法规及工程实际情况,制定本工程施工测量方案。本方案主要包括工程概况、测量依据、测量内容、测量方法、质量控制、成果提交等六个方面,旨在为施工测量提供明确、严谨的指导。
二、工程概况
1.工程名称:×××工程
2.工程地点:×××地区
(4)装饰装修测量:对室内外装饰装修工程进行测量,确保装饰装修质量;
(5)设备安装测量:对设备安装位置、标高进行测量,确保设备安装质量。
五、测量方法及程序
1.测量设备:选用具备精度高、稳定性好的全站仪、GPS接收机、水准仪等;
2.测量方法:严格按照测量规范进行操作,确保测量数据准确、可靠;
3.数据处理:对测量数据进行实时记录、计算、核对,确保测量结果无误;3.工程规Fra bibliotek:×××平方米
4.工程性质:×××类型
5.施工单位:×××公司
三、测量依据
1.相关法律法规:《中华人民共和国测绘法》、《建筑工程施工质量验收统一标准》等;
2.设计文件:施工图纸、设计说明书、施工方案等;
3.技术规范:国家及地方建筑工程测量规范、建筑工程施工测量规范等;
4.现场条件:地形地貌、已有建筑物、地下管线等。
5.施工单位:×××公司
三、测量依据
1.法律法规:《中华人民共和国测绘法》、《建筑工程施工质量验收统一标准》等;
2.设计文件:施工图纸、设计说明书、施工方案等;
3.技术规范:国家及地方建筑工程测量规范、建筑工程施工测量规范等;
4.现场条件:地形地貌、已有建筑物、地下管线等。
四、测量内容
1.控制测量
(1)平面控制测量:采用GPS测量、导线测量等方法,布设施工控制网,确保控制点精度满足施工要求;

施工测量方案

施工测量方案

施工测量方案
目录:
1. 施工测量方案概述
1.1 测量前准备工作
1.1.1 确定测量范围
1.1.2 准备测量工具
1.2 测量过程
1.2.1 进行实地测量
1.2.2 根据测量结果进行数据处理
1.3 测量报告撰写
1.3.1 形成数据报告
1.3.2 提出建议和改进方案
施工测量方案是指在施工过程中对相关的建筑结构、空间尺寸进行精确测量的方案。

在进行施工测量之前,首先需要明确测量的范围和目的,确定需要使用的测量工具,以确保测量的准确性和有效性。

在实际测量过程中,需要进行详细的实地测量工作,包括测量建筑物的尺寸、高度、角度等参数,同时要及时记录和整理测量数据,以便后续数据处理和分析。

根据测量结果进行数据处理后,需要撰写测量报告,将测量数据、分析结果以及建议和改进方案等内容形成报告,以便施工方和相关人员进行参考和实施。

总之,施工测量方案的制定和实施对于保障施工质量和进度具有重要意义,是施工过程中不可或缺的一部分。

仔细制定并执行施工测量方案,将有助于提高施工效率和质量,确保工程顺利进行。

施工测量方案

施工测量方案

施工测量方案施工测量方案为了确保事情或工作安全顺利进行,通常会被要求事先制定方案,方案是在案前得出的方法计划。

我们应该怎么制定方案呢?下面是小编精心整理的施工测量方案范文,欢迎大家分享。

施工测量方案篇1一、工程概况本工程为XX县环城西路公路(拓宽),起讫里程K0+000——K3+624,全长3426km。

起点位于XX县便江大桥(三大桥),由北往南依次与在建的龙山北路、已建永康路相连,呈近南北走向,XX县环城西路K0+000+426(拓宽)具体尺寸布置为:6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道,设计车速40km/n设计路宽为15.0m,主车道已修好。

二、施工测量技术措施1、做好开工前的测量交底工程开工前,应在全面熟悉设计文件的基础上,由勘测设计单位进行现场测量交底,按设计图认清现场水准基点、导线桩、交点桩等,做好桩位交接记录,对位于施工范围内的测量标志,必须采取妥善保护措施。

关于测量交底方面,需要强调的是桩位的保护,即在设计单位交桩以后,应及时采用砌砖墩或浇筑水泥墩等方法予以保护,以免丢失。

2、中线复测和边线放样中线测量是在定线测量的基础上,将道路中线的平面位置在地面上详细地标示出来。

它与定线测量的区别在于:定线测量中,只是将道路交点和直线段的必要转点标示出来,而在中线测量中,要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。

定线测量一般由勘测设计单位实施,然后把有关桩位和测量成果交与施工方,由施工单位进行中线及施工测量。

路基开工前应全面恢复中线,根据恢复的路线中桩和有关规定钉出路基边桩。

关于中线复测和边线放样,应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段,应注意与相邻标段的中心是否闭合,中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。

施工测量方案

施工测量方案
3.施工过程监测
-对施工过程中的关键部位、关键工序进行监测,确保施工质量。
-采用全站仪、水准仪等设备进行监测,及时发现问题并采取措施。
-定期对监测数据进行分析,为施工提供参考依据。
4.竣工验收测量
-对建筑物进行整体测量,包括平面位置、高程、尺寸等。
-对测量数据进行整理、分析,编制竣工验收测量报告。
八、测量质量控制
4.加强测量过程的监督检查,确保测量工作质量。
5.对测量数据进行复核,发现问题及时整改。
八、施工测量安全管理
1.测量人员应严格遵守施工现场安全管理规定,确保人身安全。
2.测量设备应定期检查,确保设备安全性能。
3.测量过程中,应采取有效措施,防止安全事故的发生。
4.加强对测量现场的巡查,发现问题及时处理。
2.施工放样
(1)根据设计图纸,将建筑物的轮廓线、轴线、高程等要素放样到施工现场。
(2)采用全站仪、GNSS接收机等进行放样,确保放样精度。
(3)对放样结果进行复核,确保无误后进行施工。
3.施工过程监测
(1)对施工过程中关键部位、关键工序进行监测,确保施工质量。
(2)采用全站仪、水准仪等设备进行监测,及时发现问题并采取措施。
九、施工测量资料管理
1.建立测量资料管理制度,确保测量资料齐全、完整。
2.测量资料应包括:测量方案、测量记录、测量报告等。
3.测量资料应分类存放,便于查阅。
4.测量资料应定期归档,妥善保管。
十、结语
本施工测量方案旨在规范本项目施工测量工作,确保施工质量。施工过程中,测量人员应严格执行本方案,并根据实际情况进行调整。通过全体测量人员的共同努力,为项目的顺利推进提供有力保障。
(3)定期对监测数据进行整理、分析,为施工提供依据。

施工测量工程施工方案

施工测量工程施工方案

施工测量工程施工方案一、编制依据1. 施工合同:根据施工合同的要求,确保工程测量工作的质量和精度。

2. 施工图纸:依据提供的施工图纸,进行测量放线和施工控制。

3. 工程测量规范:遵循《工程测量规范》(GB 50026—2020)的要求,确保测量工作的规范性和准确性。

4. 施工工艺标准:依据相关的施工工艺标准,进行测量放线和施工控制。

二、工程概况1. 工程简介:本工程为XXX项目,位于XXX地区,包括主楼和裙楼两部分。

主楼地下二层,地上十九层,框架、剪力墙结构;裙楼地下二层、地上三层,框架结构。

总建筑面积33057.04平方米,主楼建筑总高度91.25米。

2. 结构特点:主楼结构呈弧线形,裙楼结构呈椭圆形,结构复杂,对测量精度要求较高。

三、施工准备1. 技术准备:了解本工程定位点坐标及标高,熟悉图纸,掌握结构设计特点,制定有效的测量方案。

2. 仪器、设施准备:激光全站仪1台,激光铅垂仪1台,经纬仪1台,水准仪1台,经校验合格,并在有效期内使用。

50米钢尺3把,经较验合格;5米钢尺10~15把,与50米钢尺对比校正合格。

2线锤2只等各种配套工器具。

四、施工测量方案1. 测量放线重点与难点:本工程测量放线的重点与难点是弧形轴线的定位。

2. 基础定位测量:在基础垫层施工完成后,先用激光全站仪定出周边轴线位置,再根据周边轴线设置平面控制网,量测各弧形轴线交点,最后用矢高法弹出弧线形轴线尺寸。

地下二层与地下一层定位放线时,先用线锤或经纬仪将周边定位轴线引测上来,作为定位放线基准。

3. 主体施工放线:主体施工放线时,按照已建立的平面控制网和高程控制网进行施工测量控制。

五、测量质量控制1. 质量过程控制:在测量过程中,严格审核测量原始数据的准确性,确保测量工作的质量。

2. 季节性施工测量措施:针对不同季节的施工特点,采取相应的测量措施,保证测量精度。

3. 质量过程控制流程:建立完善的质量控制流程,确保测量工作的规范性和准确性。

施工测量方案

施工测量方案

目录一、测量施工准备 (1)1、仪器准备 (1)2、人员准备 (2)3、制定测量方案 (2)4、图纸校核及定位依据校测 (2)二、控制点复测 (3)三、控制点加密 (3)四、导线测量 (3)五、水准导线测量 (4)六、水准控制方法 (4)七、平面控制方法 (5)八、施工测量 (5)1、平面定位 (5)2、高程引测 (5)3、校对及增设水准基点 (5)4、桥梁平面图及纵横断面、竖向布置图核对 (6)5、桥桩的放样: (6)6、桩基础测量放线、桩孔定位 (6)7、墩柱施工 (6)8、支座安装 (6)9、预制板吊装 (6)10、地下管线测量 (7)九、测量质量保证措施 (7)施工测量方案一、测量施工准备工程开工前应与招标人办理交接桩手续,办好交接桩手续后及时做施工测量复测及桩位保护工作,在工程施工前详细检查、核对纵、横断面图,发现问题应进行复测,确认无误后根据设计图纸和有关规定进行放样。

本工程主要测量工作集中在道路施工,道路施工各个路段分布较散,点多线多,标准要求高。

而且测量控制工作有其特别的系统严密性、连续性,来不得半点差错。

在操作过程中,我们成立由技术负责人、技术员和多名专业测量人员组成专业测量组,并配备先进的测量仪器,采用科学的测量方法,采用计算机进行计算、绘图,保证测量工作高精度、高效率的完成。

认真钻研图纸,从每个点、每条线开始,扎实控制好局部的标准精度,再进而组织好全局的施测工作,提高施测精度和施测效率。

测点放样前,认真作好内业准备工作,校正仪器设备,拟定施测方案。

现场精心操作,对不符合精度测量成果必须复测,决不马虎了事。

做好施工期间的中线桩、水平桩、边桩的测设、保护和复测是整体达到标准的重要环节。

主要做法是:开工前一定要全面贯通测量一次。

按设计提供的水准点全面复测原地面水平桩。

根据计算的填高放边桩。

包括路基用地桩和路堤坡脚、路堑堑顶、边沟等的具体位置桩。

定出路基清表边界线,将该范围内的树木、灌木丛、果树等砍伐或移植,清除路基范围内的垃圾、有机物残渣及原地面以下100~300mm内的草皮、农作物根系和表土,运至弃土场或监理工程师指定的地方。

施工测量方案

施工测量方案

施工测量方案1 工程测量1.1本工程配备经纬仪、水平仪,以满足工程的测量精度及进度要求。

1.2工程的桩号测量定位工作由我队专业测量人员完成。

测量过程中配技术专职人员负责轴线、标高、垂直控制点设定。

1.3本工程定位采用平面坐标测量定位的方法进行。

根据业主在总平面图中提供的红线、测设座标点及定位座标点和有关图纸,根据原点和主控轴线建立区域直角坐标,由原点开始分别依次定出周边轴线最后与原点闭合。

1.4所有轴线控制点必须远离挖土影响,一般为边轴线向外3-5m,以防控制点移位。

2 平面控制2.1施工进场后,对业主提供的原始控制点(水准点、坐标点)进行复核,复核无误后,经监理工程师签字后,设置控制网和高程引测点,进行定位放线。

2.2由布设的施工控制网向线轴线引测,一般20~40米引测一次。

道路段适当增加引测次数,各控制点之间自然接顺。

应对各点坐标进行复测,确保测设精度。

3 技术要求3.1熟识施工图纸,掌握设计意图,严格按照规范规定的程序要求和标准进行精心施测,现场放样做到准确无误。

3.2经纬仪、水平仪等测量仪器,应经常保养和校验,保证测量仪器的完好。

3.3钢尺、盒尺等应进行鉴定误差、温度测定误差的修正,并消除定线误差、钢尺倾斜误差、钢尺对准误差、读数误差等等。

3.4要做到“勤”、“精”、“复”。

1)“勤”,即勤测,每一道工序开始时都要施测,认为必要时可以重测或加密施测。

2)“精”,施测时要精确,技术要熟练,设计和规范的要点要精通,施测方法要先进,措施要可靠。

3)“复”即测量工作要不厌其烦,反复施测,不放过每一个疑点,确保准确无误。

3.5所有外业测量资料,都应有墨水登记,测量完成后,需经监理工程师复核并签字认可。

3.6对于比较重要,要求较高的部位,测量前应针对实际情况,优选出最佳测量方案。

施工测量方案

施工测量方案

施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中,对轴线控制桩每月复测一次,以防桩位位移,而影响到正常施工及工程施测的精度要求。

2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。

二、平面放样测量1、轴线投测。

平面楼层混凝土浇筑并凝固达到一定强度后,现场测量人员根据基坑边上的轴线控制桩,将J2 经纬仪架设在控制桩位上,经对中、整平后,后视同一方向桩(轴线标志),将控制轴线投测到作业面上。

然后以控制轴线为基准,以设计图纸为依据,放样出其他轴线和柱边线、洞口边线等细部线。

控制轴线标识示例:2、圆弧控制线放样。

圆弧线放样根据纵横轴线控制线进行,首先计算圆弧弦点与纵、横轴线的间距和垂距,然后以纵横轴线为依据放样弦点,最后将弦点连成弦线组成近似圆弧。

3、当每一层平面或每一施工段测量放线完后,必须进行自检,自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线,验线合格后,进行下一步施工。

三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上,并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线,控制模板平面位置及高度。

2、模板垂直度检测模板支立好后,利用吊线坠法校核模板的垂直度,并通过检查线坠与轴线间距离,来校核模板的位置。

四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。

在向基坑内引测标高时,首先联测高程控制网点。

经联测确认无误后,方可向基坑内引测所需的标高。

2、基坑标高基准点的引测方法:以现场高程控制点为依据,采用S3水准仪以中丝读数法往基坑测设附合水准路线,将高程引测到基坑施工面上。

标高基准点用红油漆标注在基坑侧面上,并标明数据。

3、施工标高点的测设。

施工标高点的测设是以引测到基坑的标高基准点为依据,采用水准仪以中丝读数法进行。

施工标高点测设在墙、柱外侧立筋上,并用红油漆作好标记。

±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。

施工测量方案

施工测量方案

1台
3.1.3 测量准备
校对测量仪器:将本工程应用的全站仪、经纬仪、水准仪等测量 仪器及工具经国家计量单位校核,保证测量工具的准确性。
根据规划勘测部门提供的坐标桩及建筑总平面图进行复测,确保 坐标桩的准确性。
施工前,根据建筑总平面图和建设方提供的坐标点、水准点进行 复测,确保工程坐标和高程的准确性。
1、观测点的布设 根据《城市测量规范》、《水准测量规范》及设计要求,在设计规 定的位置布设沉降观测点(标高为+0.3m),在浇筑结构混凝土墙中埋 设,标志为圆盒形,以利保护。 2、沉降观测方法 以Ⅱ等水准测量精度要求进行闭合法观测,从场区水准网控制点 引 组成一个水准环线,使用 Ni005A 型精密水准仪和 3m 铟钢水准尺 进行观测。 3、观测精度要求
投测点,并将接收靶固定。同样的办法投测下一个点,保证每一施工
区至少 4 个点,作为角度及距离校核的依据。控制轴线投测至施工层
后,应组成闭合图形,且间距不得大于所用钢尺长度。施工层放线时,
应先在结构平面上校核投测轴线,闭合后再测设细部轴线。
5、在施工过程中,每当施工平面测量工作完成后,进入竖向施
工,在施工中,每当柱浇筑成形拆掉模板后,应在柱侧平面投测出相
用激光准直仪向上传递轴线平面位置。
4、内控法轴线投测
±0.00 米层施工完毕后,应将控制轴线引测至建筑物内。根据
施工前布设的控制网基准点及施工过程中两个施工区的划分,在各施
工区内做内控点(每一施工区至少 4 个内控基准点),埋设在首层相
应偏离轴线 1 米的位置。基准点的埋设采用 10cm×10cm 钢板,钢针
对施工现场内影响施测的障碍进行处理。 对施测用辅助材料如标高控制桩、油漆、麻线等提前准备到位。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录1.编制依据 (3)2.工程概况 (3)3.施工准备 (3)场地准备 (3)测量仪器准备 (3)技术准备 (4)施测组织 (4)《技术要求 (4)施测原则 (5)4.主要施工测量方法 (5)轴线控制方法 (6)高程传递方法 (6)轴线及高程点放样程序 (6)轴线投测 (7)标高控制 (7)<主体结构测量放线 (8)楼层主控轴线传递控制 (8)楼层标高传递控制 (10)安装工程标高控制 (10)测量注意事项 (11)细部放样的要求 (11)5.质量标准 (11)6.沉降观测与变形观测 (12)!建筑物自身的沉降观测 (12)7.测量复核和资料的整理 (13)8.施工管理措施 (14)保证质量措施 (14)安全技术措施 (14)9.仪器保养和使用制度 (15)·$1.编制依据工程测量规范及条文说明(GB50026-2007)测绘局提供的工程测量成果报告书西彭城西家园公租房建设项目施工图纸2.工程概况工程名称:重庆西彭城西家园公租房工程工程地点:九龙坡区西彭镇建设单位:重庆城投公租房建设有限公司·设计单位:重庆市设计院监理单位:重庆联盛项目管理有限责任公司建筑总面积约为75万㎡,建筑结构使用年限为50年。

共有建筑45栋,其中高层29栋,商业建筑6栋,附属建筑3栋及3个地下车库。

3.施工准备场地准备本工程现场地势不是很平担,定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。

测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器,所有测量器具必须经专业法定检测部门检验合格后方可使用。

使用时应严格遵照工程测量规范及条文说明(GB50026-2007)要求操作、保管及维护。

…测量仪器配备一览表技术准备施测组织1)本项目部派专业测量人员成立测量小组,根据市勘测院提供的工程测量成果测定的坐标点和高程控制点进行施测,并按规定程序检查验收,对施测组全体人员进行详细的图纸交底及方案交底,明确分工,所有施测的工作进度逐日安排,由组长根据项目的总体进度计划进行安排。

2)测量人员及组成:测量负责人: 1名。

测量员: 8名。

技术要求1)所有参加施工测量人员、验线人员必须具备建筑行业相关知识且有丰富的测量经验,施工放线人员要固定,不能随便更换,如有特殊需要必须由项目总工同意后负责调换,以确保工程正常施工。

~2)测量人员必须熟悉图纸,了解设计意图,学习测量规范,充分掌握轴线、尺寸、标高和现场条件,对各设计图纸的有关尺寸及测设数据应仔细校对,必要时将图纸上主要尺寸摘抄于施测记录本上,以便随时查找使用。

3)测量人员测量前必须到现场踏勘,全面了解现场情况,复核测量控制点及水准点,保证测设工作的正常进行,提前编制施工测量方案。

4)测量人员必须按照施工进度计划要求,施测方案,测设方法,测设数据计算和绘制测设草图,以此来保证工程各部位按图施工。

施测原则1)认真学习执行建筑规范,明确一切为工程服务,按图施工,质量第一的宗旨。

2)遵守“先整体后局部”的工作程序,先确定“平面控制网”,后以控制网为依据,进行各细部轴线的定位放线。

3)必须严格审核测量原始依据的正确性,坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。

4)测法要科学、简捷,仪器选用要恰当,使用要精心,在满足工程需要的前提下,力争做到省工、省时、省费用。

/5)定位工作必须执行自检、互检合格后再报检的工作制度。

6)紧密配合施工,发扬团结协作、认真负责的工作作风。

4.主要施工测量方法测量控制方法轴线控制方法基础部位主要采用“坐标点位法”,主体结构主要为“内控点传递法”。

高程传递方法基础部位主要采取“基准点法”,主体结构为“钢尺垂直传递法”。

(轴线及高程点放样程序1)基础工程基础测量放线 轴线投测\1)土方开挖:本工程基础为挖孔桩和独立基础, 孔桩开挖之前,用全站仪从定位桩引测到各桩中心,以半径加护臂厚度的半径画出半圆,在半圆外砌筑井圈呈封闭型椭圆。

孔桩开挖1M 后,用水准仪从现场临时水准点向桩下引测标高,在桩护壁上做标记,作为桩下施工的临时水准点。

人工挖孔桩混凝土浇完后,以控制线来放线确定墙柱插筋位置,并引测标高控制混凝土的高度。

2)独立基础开挖之前,用同样的方法定出基础十字线,待垫层混凝土浇筑后,根据轴线控制网将轴线投测到垫层面上,在垫层上弹出十字控制墨线,并市勘测院提供平面控制点(接桩)引测坐标放线(定位放线) 验 线砼垫层标高抄测 验槽(基坑标高抄测降水、护坡桩及土方开挖土方开挖边坡及标高控制放槽边线砌保护墙 放基础底边线 报监理验收 报监理验收进行校测后,再进行扎底板筋等后序工作。

3)基础施工轴线控制,直接采用基坑外控制桩两点通视直线投测法,向基础平台投测轴线,为防止轴线上墙、柱钢筋、模板影响测量观测,故采取轴线偏离80~100cm设定施工观测控制线。

再按施工观测控制线引放其它细部施工控制线,且每次施工观测控制线的放样必须独立施测两次,经校核无误后方可使用。

4)基础部分电梯井,根据其与主控线关系确定其长短边方向的中心线对称放样,以便复核。

5)基础施工完毕后,将施工观测控制线弹设到基础面上,在控制线交点上设钢板标志。

标高控制1)高程控制点的联测:在向基坑内引测标高时,首先联测高程控制网点,以判断场区内水准点是否被碰动,经联测确认无误后,方可向基坑内引测所需的标高。

2)标高的施测:为保证竖向控制的精度要求,对每层所需的标高基准点,必须正确测设,在同一平面层上所引测的高程点,不得少于三个。

并作相互校核,校核后三点的偏差不得超过3mm,取平均值作为该平面施工中标高的基准点,基准点应标在井筒立面位置上,所标部位应为一个竖平面,在该竖平面上测设定施工用基准标高点,用红色三角作标志,并标明绝对高程和相对标高,便于施工中使用。

》3)根据水准点控制基础混凝土顶面标高,墙、柱模板支好检查无误后,用水准仪在模板上定出墙、柱标高线。

柝模后,抄测结构1米线控制顶板高度,在此基础上,用钢尺作为传递标高的工具。

主体结构测量放线楼层主控轴线传递控制1)在首层平面复测校核楼层施工主控轴线,并按照施工流水段划分要求细分二级控制点。

在首层平面施工时留置二级控制线交叉内控点,预埋钢板(200×200×8mm),在内控线的钢板交点上用手提电钻打φ1mm小坑并点上红漆作为向上传递轴线的内控点。

并砌筑砖围栏加盖保护。

以后所有上层结构板均在同一位置预留150×150mm的洞口(1:水泥砂浆将洞口边找坡20mm 高),作为依次向上传递轴线的窗口,照准点投测到作业层后,校核距离,用钢尺丈量,校核垂直度,以一排三个点是否在同一条直线上,其精度误差不超过2mm。

2) 激光控制线投测方法:在首层控制点上架设激光经纬仪,调置仪器对中整平后启动电源,使激光经纬仪发射出可见的红色光束,投射到上层预留孔的接受耙上,查看红色光斑点离耙心距离,移动耙板使光点对准耙板上的十字中心,即为主控轴线点,其余控制点可用同样的方法向上传递,弹出控制线。

3)根据内控主轴线进行楼内细部放样,放出各部位轴线和模板边线。

;%楼层标高传递控制1)高程控制网的布置:本工程高程控制网采用水准法建立,每栋楼设置1个±水准点(绝对高程为米)。

控制现场栋楼,分别设在现场周围的围墙和永久的建筑物上,点距约15米。

2)标高传递:主体上部结构施工时采用钢尺直接丈量垂直高度传递高程。

首层施工完后,应在结构的外墙面抄测+50cm交圈水平线,在该水平线上方便于向上挂尺的地方,沿建筑物的四周均匀布置四个点,作出明显标记,作为向上传递基准点,这四点必须上下通视,结构无突出点为宜。

以这几个基准点向上拉尺到施工面上以确定各楼层施工标高。

在施工面上首先应闭合检查四点标高的误差,当相对标高差小于3mm时,取其平均值作为该层标高的后视读数,并抄测该层+50cm水平标高线。

3)由于钢尺长度有限,因此向上传递高程时采取接力传递的方法,传递时应在钢尺的下方悬挂配重(要求轻重适宜)以保持钢尺的垂直。

4)每层标高允许误差3mm,全层标高允许误差15mm,施工时严格按照规范要求控制,尽量减少误差。

安装工程标高控制1)主体结构施工时以该楼层钢筋上50cm线为准。

装修时安装以该层室内墙面50cm线为准。

2)装饰工程施工放线(室内装饰面施工时,平面控制仍以结构施工控制线为依据,标高控制引测建筑50标高线,要求交圈闭合,误差在限差范围内。

外墙四大角以控制线为准,保证四大角垂直方正,经纬仪投测上下贯通,竖向垂直线供贴砖控制校核。

外墙饰面施工时,以放样图为依据,以外门窗洞口、四大角上下贯通控制线为准,弹出方格网控制线(方格网大小以饰面石材尺寸而定)。

测量注意事项1)仪器限差符合同级别仪器限差要求。

2)钢尺量距时,对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲和倾斜改正。

3)标高抄测时,采取独立施测二次法,其限差为±3mm,所有抄测应以水准点为后视。

4)垂直度观测,若采取吊垂球时应在无风的情况下,如有风而不得不采取吊垂球时,可将垂球置于水桶内。

)细部放样的要求1)用于细部测量的控制点或必须经过检验。

2)细部测量坚持由整体到局部的原则。

3)方向控制尽量使用距离较长的点。

4)所有结构控制线必须清楚明确。

5.质量标准工程测量应以中误差作为衡量测绘精度的标准,二倍误差作为极限误差。

为保证误差在允许限差内,各种控制测量必须按《工程测量规范》执行,操作按规范进行,各项限差必须达到下列要求1)建筑物控制网允许误差《1/15000 (边长相对中误差)±20”2)竖向轴线允许偏差每层3mm 全高15mm3)标高竖向传递允许偏差每层±3mm 全高±15mm6.沉降观测与变形观测建筑物自身的沉降观测1)应设计要求,本建筑物做沉降观测,要求在整个施工期间至沉降基本稳定停止进行观测。

2)本建筑物施工时沉降观测按二等水准测量进行,观测精度如下表:;沉降观测精度参考表3)沉降观测点设置:根据设计要求布设沉降观测点,用于沉降观测的水准点必须设在便于保护的地方。

)4)当浇筑基础垫层砼时,在垫层平面位置埋设临时观测点,待稳定后及时进行观测。

5)待基础结构施工完工后将临时观测点移至基础底板上埋设,并及时进行观测。

6)直到±时按平面布置位置埋设永久性观测点,每施工一层附测一次,直至竣工。

7)工程竣工后,移交给甲方。

8)观测资料及时整理,并与土建施工技术人员一同进行分析成果。

7.测量复核和资料的整理工程定位、测量工作完成后,由监理单位和业主参加验线,验线方法和验线仪器与放线时程序相同,以确保验线工作的检查独立性。

|楼层验线由现场质量员及专职验线员复验合格各楼层的放线结果后,报监理工程师抽查复验。
