液压传动系统的工作原理及组成

液压传动系统的工作原理及组成
• 工程机械 • 航空航天 • 汽车工业 • 冶金和采矿 • 机床加工 • 海洋工程 • 石油和天然气 • 机场设备
液压传动系统的优点和局限性
优点
• 高效和可靠 • 精确控制和高精度 • 适应性强和可扩展 • 重载能力强和冲击吸收 • 维护成本低和寿命长
局限性
• 液压泵和系统成本高 • 油液污染和泄漏风险 • 噪声和振动产生 • 操作和维护较为复杂
2 流量原理
通过控制液压油的流量, 实现对执行机构力和速度 的调节。
3 容积效应
液体是非可压缩的,通过 其容积效应来传递力和实 现机械运动。
液压传动系统的组成部分
液压泵和电动机
液压泵负责向液压系统提供所需的压力,而电动机提供动力驱动液压泵。
液压油箱和油液
液压油箱储存和冷却液压油,而液压油则传递压力和润滑系统中的移动部件。
液压阀和控制器
液压阀用于控制液压系统中的流量、压力和方向,控制器则对液压系统进行自动化和远程控 制。
液压传动系统的工作流程
1
输入能量
电动机向液压泵提供动力,液压泵产生
液压油流动
2
压力。
液压油在液压系统中流动,传递压力和
控制动作。
3
执行机构动作
液压油的压力通过执行机构,实现所需 的力和运动。
常见的液压传动系统应用领域
液压传动系统的工作原理 及组成
液压传动系统是一种利用液压力将能量传递到执行机构的工程技术系统。它 通过液压油的压力来控制和传递力和运动。
液压传动系统的定义
液压传动系统是一种工程技术系统,利用压缩油液传递能量并实现力和运动的控制。
ห้องสมุดไป่ตู้
液压传动系统的基本工作原理
1 压力原理

液压传动系统的特点

液压传动系统的特点

液压传动系统的特点
液压传动系统的特点

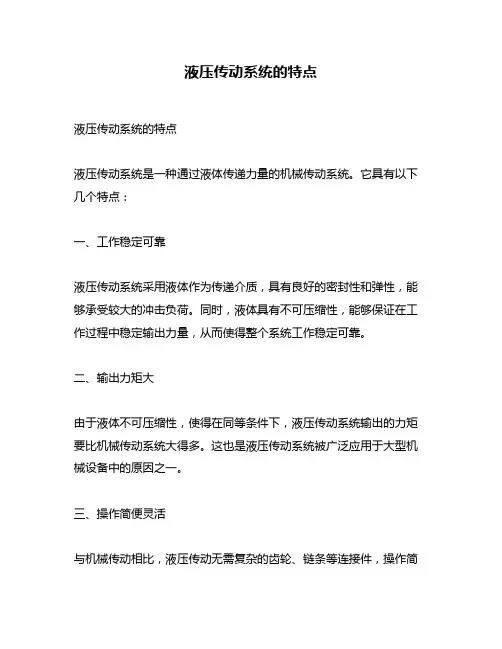

液压传动系统是一种通过液体传递力量的机械传动系统。

它具有以下几个特点:
一、工作稳定可靠
液压传动系统采用液体作为传递介质,具有良好的密封性和弹性,能够承受较大的冲击负荷。

同时,液体具有不可压缩性,能够保证在工作过程中稳定输出力量,从而使得整个系统工作稳定可靠。

二、输出力矩大
由于液体不可压缩性,使得在同等条件下,液压传动系统输出的力矩要比机械传动系统大得多。

这也是液压传动系统被广泛应用于大型机械设备中的原因之一。

三、操作简便灵活
与机械传动相比,液压传动无需复杂的齿轮、链条等连接件,操作简
单方便。

而且通过控制阀门可以实现对输出力量的精确控制和调节,从而使得整个系统更加灵活。

四、响应速度快
由于液体具有较小的黏度和惯性,在受到外部作用后能够迅速地响应并产生力量输出。

因此,液压传动系统的响应速度要比机械传动系统快得多。

五、易于实现自动化控制
液压传动系统通过控制阀门来调节输出力量,可以实现自动化控制。

与电气控制相比,液压传动系统的可靠性更高,适用于恶劣环境下的工作。

六、维护成本低
液压传动系统具有较长的使用寿命和良好的可靠性,在使用过程中维护成本相对较低。

同时,液压元件具有标准化和通用性,更换维修也相对简单。

总结:
液压传动系统具有工作稳定可靠、输出力矩大、操作简便灵活、响应速度快、易于实现自动化控制和维护成本低等特点。

这些特点使得液压传动系统在大型机械设备中得到广泛应用,并且在未来的发展中仍将发挥重要作用。

液压传动系统的分类

液压传动系统的分类

液压传动系统的分类
液压传动系统可以根据其工作原理和结构特点进行分类。

以下是主要的几种分类:
1. 液压驱动系统:液压驱动系统是指利用液压能将液压能源转化为机械能源,驱动各种机械设备工作的系统。

根据液压执行元件的类型,液压驱动系统可以分为液压缸驱动系统和液压马达驱动系统。

2. 液压传动系统:液压传动系统是指利用液体的变压、变流、传递和控制能力,传递运动能量和控制信号的系统。

根据液压传动系统的工作模式,可以分为串联液压传动系统和并联液压传动系统。

3. 液动比例传动系统:液动比例传动系统是指利用流体动力学原理,通过调节液压传动系统中液体的流量、压力或速度来控制执行元件的运动和力传递的系统。

液动比例传动系统可以按照控制方式分为开环控制和闭环控制两种类型。

4. 液压升降系统:液压升降系统是指利用液压传动原理实现物体的升降和移动的系统。

根据液压升降系统的应用场景和结构特点,可以分为起升机械液压升降系统、车辆液压升降系统、航空液压升降系统等。

5. 液压传感器系统:液压传感器系统是指利用液压传感器来测量、控制和监测液压系统的压力、流量、温度和位置等参数的系统。

根据液压传感器的工作原理和测量对象的不同,可以分
为液压压力传感器、液压流量传感器、液压温度传感器和液压位移传感器等。

这些是液压传动系统的一些基本分类,根据实际应用的不同,还有其他具体的分类。

液压传动系统设计

液压传动系统设计

液压传动系统设计
1. 引言
液压传动系统是一种常用的工程装置,用于转换和控制液体能量,实现机械运动。

本文将讨论液压传动系统的设计原理和步骤,以及液压元件的选型和系统参数的计算。

2. 液压传动系统设计原理
液压传动系统的设计基于帕斯卡定律,即压力在液体中均匀传递。

通过应用力学和流体力学原理,可以实现各种类型的液压传动系统,包括液压缸、液压马达和液压泵等。

3. 液压元件选型
在设计液压传动系统时,需要选择合适的液压元件来满足系统的要求。

常见的液压元件包括液压缸、液压马达、液压泵、液压阀等。

选型时应考虑以下因素:
- 载荷和工作压力
- 流量和速度需求
- 空间和尺寸限制
- 可靠性和维护性
4. 液压系统参数计算
设计液压传动系统时,需要计算和确定一些基本参数,以保证系统的性能和稳定性。

这些参数包括:
- 液压流量:根据工作负荷和速度需求计算
- 压力损失:考虑管道和元件的摩擦损失
- 油液温升:根据功率损失和流量计算
- 液压缸和液压马达的力和速度关系:根据帕斯卡定律计算
5. 结论
通过本文的讨论,我们了解了液压传动系统设计的基本原理和步骤。

在实际设计中,应根据具体要求选择合适的液压元件,同时进行必要的参数计算,以确保系统的性能和可靠性。

> 注意:本文所提供的信息仅供参考,具体设计时还需考虑其他因素,并进行详细分析和验证。

参考文献
- [reference 1]
- [reference 2]
- [reference 3]。

液压传动基本知识

液压传动基本知识

第一讲液压传动基础知识一、什么是液压传动?定义:利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。

液压传动以液体为工作介质,在液压泵中将机械能转换为液压能,在液压缸(立柱、千斤顶)或液压马达中将液压能又转换为机械能。

二、液压传动系统由哪几部分组成?液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。

三、液压传动最基本的技术参数:1、压力:也叫压强,沿用物理学静压力的定义。

静压力:静止液体中单位承压面积上所受作用力的大小。

单位:工程单位kgf/cm 2法定单位:1MPa (兆帕)=106Pa (帕)1MPa (兆帕)~10kgf/ce2、流量:单位时间内流过管道某一截面的液体的体积。

单位:工程单位:L/min (升/分钟)法定单位:m 3/s四、职能符号:定义:在液压系统中,采用一定的图形符号来简便、清楚地表达各种元件和管道,这种图形符号称为职能符号。

作用:表达元件的作用、原理,用职能符号绘制的液压系统图简便直观;但不能反映元件的结构。

如图:过滤器 /VNX五、常用密封件:1.O 形圈:常用标记方法:公称外径(mm )截面直径(mm )2•挡圈(0形圈用):3. 常用标记方法:挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型(切口式);D 外径(mm );d 内径(mm );a 厚度(mm )第二讲控制阀;液控单向阀;单向锁一、控制阀:1. 定义:在液压传动系统中,对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。

2. 分类:根据阀在液压系统中的作用不同分为三类:压力控制阀:如安全阀、溢流阀流量控制阀:如节流阀方向控制阀:如操纵阀液控单向阀双向锁3. 对阀的基本要求:(1)工作压力和流量应与系统相适应;(2)动作准确,灵敏可靠,工作平稳,无冲击和振动现象;(3)密封性能好,泄漏量小;(4)结构简单,制作方便,通用性大。

二、液控单向阀结构与原理:1. 定义:在支架液压系统中用以闭锁液压缸中的液体,使之承载的控制元件为液控单向阀。

液压传动理论知识

液压传动理论知识

干式
湿式
电磁换向阀
特点:
(1)动作迅速,操作轻便,便于远距离控制; (2)因受电磁铁尺寸与推力的限制,仅能控制小
流量(小于63 l/min)的液流;
(3)电磁铁通断电需电信号控制:如设备中的按 钮开关、限位开关、行程开关等; (4)换向快,易产生液压冲击。
④液动换向阀
工作原理:
利用控制油路的油液压力来改变阀芯位置的换向阀。
四、常用的控制液压液污染的措施
1)严格清洗元件和系统。 2)防止污染物从外界侵入。 3)采用高性能的过滤器。 4)控制液压液的温度。 5)保持系统所有部位良好的密封性。 6)定期检查和更换液压液并形成制度。
第三章:液压泵
液压泵是一种能量转换装置,它把驱动 电机的机械能转换成输到系统中去的油液的 压力能,供液压系统使用。 液压泵按其在单位时间内所能输出油液 体积可否调节而分为定量泵和变量泵两类; 按结构形式可以分为齿轮式、叶片式和柱塞 式三大类。
按阀的安装方式分类 :管式、板式、法兰式
按操纵方式分类:重点记住有助于看懂图纸 手动、机动、电动、弹簧控制、液动、液压先导控制 电液动等。

3、 换 向 阀 主 体 结 构 与 工 作 原 理
结 构 图 和 图 形 符 号
二位二通
二位三通
二位四通
4、几种典型换向阀的结构
①手动换向阀
②机动换向阀(又称行程阀)
第二章:液压液
在液压系统中,液压液是传递动力和信号的工 作介质,有的还起到润滑、冷却和防锈的作用。液 压系统能否可靠、有效地工作,在很大程度上取决 于系统中所用的液压液。 目前90%以上的液压设备采用石油基液压液。基 油为精致的石油润滑油馏分。为了改善液压液的性 能,以满足液压设备的不同要求,往往在基油中加 入各种添加剂。添加剂有两类:一类是改善油液化 学性能的,如抗氧化剂、防腐剂、防锈剂等;另一 类是改善油液物理性能的,如增粘剂、抗磨剂、防 爬剂等。

液压传动系统的组成

液压传动系统的组成

液压传动系统的组成液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。

、动力元件(油泵)它的作用是把液体利用原动机的机械能转换成液压力能;是液压传动中的动力部分。

2、执行元件(油缸、液压马达)油缸做直线运动,马达做旋转运动。

它是将液体的液压能转换成机械能。

其中,3、控制元件包括压力阀、流量阀和方向阀等。

它们的作用是根据需要无级调节液动机的速度,并对液压系统中工作液体的压力、流量和流向进行调节控制4、辅助元件除上述三部分以外的其它元件,包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式)、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等,它们同样十分重要。

5、工作介质工作介质是指各类液压传动中的液压油或乳化液,它经过油泵和液动机实现能量转换。

2. 2. 1液压缸的类型2. 1双作用单活塞杆液压缸液压缸选用双作用单活塞杆液压缸,活塞在行程终了时缓冲。

因为工作过程中需要往复运动,从图可见,油缸被活塞头分隔为两腔,侧面有两个进油口,因此,可以获得往复的运动。

实质上起到两个柱塞缸的作用。

此种结构形式的油缸,在中小型液压机上应用最广。

2. 2. 2钢筒的连接结构在设计中上、下缸都选择法兰连接方式。

这种结构简单,易加工,易装卸。

上缸采用前端法兰安装,下缸采用后端法兰安装。

2. 2. 3缸口部分结构缸口部分采用了Y形密封圈、导向套、0形防尘圈和锁紧装置等组成,用来密封和引导活塞杆。

由于在设计中缸孔和活塞杆直径的差值不同,故缸口部分的结构也有所不同。

2. 2. 4缸底结构缸底结构常应用有平底、圆底形式的整体和可拆结构形式。

平底结构具有易加工、轴向长度短、结构简单等优点。

所以目前整体结构中大多采用平底结构。

圆底整体结构相对于平底来说受力情况较好,因此,在相同应力,重量较轻。

另外,在整体铸造的结构中,圆形缸底有助于消除过渡处的铸造缺陷。

液压传动基础知识

液压传动基础知识

第一章概论液压传动是以液体作为工作介质对能量进行传动和控制的一种传动形式,液压传动相对于电力拖动和机械传动而言,其输出力大、重量轻、惯性小、调速方便以及易于控制等优点而广泛应用于工程机械、建筑机械和机床等设备上。

近几十年来,随着微电子技术的迅速发展及液压传动许多突出的优点,其应用领域遍及各个工业部门。

第一节液压传动的工作原理及系统组成一、液压传动系统的工作原理(一)液压千斤顶图1-1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

如提起手柄使小活塞向上移动,小活塞下端油腔容积增大,形成局部真空,这时单向阀4打开,通过吸油管5从油箱12中吸油;用力压下手柄,小活塞下移,小活塞下腔压力升高,单向阀4关闭,单向阀7打开,下腔的油液经管道6输入举升油缸9的下腔,迫使大活塞8向上移动,顶起重物。

再次提起手柄吸油时,单向阀7自动关闭,图1-1液压千斤顶工作原理图使油液不能倒流,从而保证了重物不会自行下落1—杠杆手柄2—小油缸3—小活塞不断地往复扳动手柄,就能不断地把油液压入举4、7—单向阀5—吸油管6、10—管道升缸下腔,使重物逐渐地升起。

如果打开截止8—大活塞9—大油缸11—截止阀12—油箱11,举升缸下腔的油液通过管道10、截止阀11流回油箱,重物就向下移动。

这就是液压千斤顶的工作原理。

通过对上面液压千斤顶工作过程的分析,可以初步了解到液压传动的基本工作原理。

(1)液压传动以液体(一般为矿物油)作为传递运动和动力的工作介质,而且传动中必须经过两次能量转换。

首先压下杠杆时,小油缸2输出压力油,是将机械能转换成油液的压力能,压力油经过管道6及单向阀7,推动大活塞8举起重物,是将油液的压力能又转换成机械能。

(2)油液必须在密闭容器(或密闭系统)内传送,而且必须有密闭容积的变化。

如果容器不密封,就不能形成必要的压力;如果密闭容积不变化,就不能实现吸油和压油,也就不可能利用受压液体传递运动和动力。

液压传动系统常见故障及解决措施分析

液压传动系统常见故障及解决措施分析

液压传动系统常见故障及解决措施分析液压传动系统是一种通过液体传输能量的传动系统,广泛应用于各种工业领域。

由于使用条件、设备老化、材料疲劳等因素,液压传动系统常常会出现故障。

以下是液压传动系统常见故障及解决措施的分析。

1. 油液泄漏:油液泄漏是液压传动系统中最常见的故障之一。

泄漏可能发生在管道连接处、密封件磨损处等地方。

解决措施包括检查并更换松动或磨损的管道连接,更换磨损的密封件,并确保正确安装密封件。

2. 油液污染:油液中的杂质和污染物会引起液压传动系统故障。

解决措施包括定期更换油液,清洁油箱和过滤器,使用高质量的滤芯以及定期检查和清洁液压元件。

3. 液压泵故障:泵是液压系统的核心组件,如果泵出现故障,会导致整个系统失效。

常见的泵故障包括泵内部磨损、密封件老化、进气等。

解决措施包括更换磨损的泵部件,更换老化的密封件,并确保泵的进气口处于正常状态。

4. 液压阀故障:液压阀是控制液压系统流量和方向的关键部件。

常见的阀故障包括卡阀、泄漏等。

解决措施包括清洁阀体和阀芯,更换磨损的阀芯密封件,并确保阀的电磁线圈和电气连接正常。

5. 缸体漏油:液压缸是液压传动系统的执行部件,如果缸体密封不良,会导致漏油现象。

解决措施包括检查并更换密封件,调整缸体连接部位,并确保缸体和活塞杆的表面光滑。

6. 液压管路振动:当液压传动系统运行时,有时会出现管路振动现象,这可能是由于管路设计不合理或液压元件安装不稳定导致的。

解决措施包括重新设计管路布局,增加支撑和减震装置,确保液压元件的牢固安装。

7. 液压泄漏噪音:许多液压系统在运行时会产生噪音,这可能是由于管路泄漏、阀阀芯松动或液压元件磨损导致的。

解决措施包括检查并更换松动的管路连接,修理或更换磨损的阀阀芯,更换磨损的液压元件,并确保液压系统中的油液是清洁的。

对于液压传动系统常见故障的解决措施,必须进行定期的检查和维护,保持设备的正常运行,并且在出现故障时及时采取正确的解决措施,以减少生产中断并延长设备使用寿命。

液压传动系统的组成部分及概念

液压传动系统的组成部分及概念

液压传动系统的组成部分及概念液压传动系统的组成部分及概念1. 概念介绍液压传动系统是利用液体(通常是油)作为传动介质,通过液体的压力来传递动力的一种传动系统。

它由液压能源装置、执行元件、控制元件和辅助元件组成,可以实现精确控制和高效能量传递,在工业生产和机械操作中得到广泛应用。

2. 组成部分2.1 液压能源装置液压能源装置是液压传动系统的动力来源,通常由液压泵、驱动电机和储油箱组成。

液压泵的作用是将机械能转化为液压能,将液体压力能源源不断地输送到执行元件中。

驱动电机则为液压泵提供动力,保证其正常运转。

储油箱用于储存液压油并起到冷却液压油和除气的作用。

2.2 执行元件执行元件是液压传动系统中的输出部分,负责将液压能转化为机械能,完成各种运动任务。

常见的执行元件包括液压缸和液压马达。

液压缸通过液体的压力推动活塞来实现直线运动,而液压马达则通过液体的压力带动转子来实现旋转运动。

执行元件通常由活塞、活塞杆、缸体、缸盖等部件组成。

2.3 控制元件控制元件用于控制液压传动系统的工作过程,包括压力阀、流量阀、方向阀等。

压力阀用于控制系统中的液压油压力,保证系统的安全可靠运行;流量阀用于调节液压油的流量,控制执行元件的运动速度;方向阀用于控制液压油的流向,使液压系统实现正转、反转、停止等控制功能。

2.4 辅助元件辅助元件是液压传动系统的辅助部分,包括油箱、管路、接头、密封件等。

油箱用于储存液压油,并通过滤油器、散热器等辅助设备来确保液压油的清洁和冷却;管路和接头用于输送液压油,连接各个液压元件;密封件用于防止液压油泄漏,保证系统的密封性。

3. 个人观点和理解液压传动系统作为一种高效、精密的动力传输方式,具有很强的适应性和可靠性,在工程和机械领域中得到了广泛的应用。

通过合理设计液压系统的组成部分,并且加以精心的维护和管理,不仅可以提高工作效率和生产能力,还能够降低成本并延长设备的使用寿命。

我对液压传动系统的重要性和应用前景充满信心。

最全的液压传动基本知识图解

最全的液压传动基本知识图解

液压传动系统在工业领域的应用实例
轧机、连铸机等冶金机械中采用 液压传动系统,提供大扭矩、高 精度的动力输出。
飞机起落架、导弹发射装置等航 空航天设备中采用液压传动系统 ,满足高可靠性、高精度的要求 。
工程机械 冶金机械 农业机械 航空航天
挖掘机、装载机、叉车等工程机 械中广泛应用液压传动系统,实 现各种复杂动作。
02
液压传动基础知识
Chapter
液压油及其性质
01
02
03
液压油的作用
传递动力、润滑、冷却、 密封
液压油的性质
粘度、密度、压缩性、抗 磨性、抗氧化性、抗泡性
液压油的选用
根据系统工作压力、温度 范围、设备环境等因素选 择合适的液压油
液体静力学与动力学基础
液体静类
根据结构形式,液压马达可分为齿轮马达、叶片马达、柱塞马达等类型。根据 工作压力和排量大小,液压马达可分为低速大扭矩马达和高速小扭矩马达。
液压泵与液压马达的性能参数
01
液压泵的性能参数主要包括排量、压力、转速、效率和噪声等。排量是指泵每转 一周所排出油液的体积,压力是指泵出口处的油液压力,转速是指泵的旋转速度 ,效率是指泵输出功率与输入功率之比,噪声是指泵运转时产生的声音。
03
考虑液压缸和液压 阀的安装、调试和 维护的方便性。
04
在满足性能要求的 前提下,尽量选用 结构简单、性能稳 定、价格合理的产 品。
05
液压辅助元件及液压回路
Chapter
蓄能器、过滤器等辅助元件
储存能量
在液压系统中起到储存和释放能量的 作用,平衡系统压力。
吸收冲击
减小压力冲击对系统的影响,提高系 统稳定性。
,延长元件使用寿命。

液压传动系统常见故障及解决措施分析

液压传动系统常见故障及解决措施分析

液压传动系统常见故障及解决措施分析液压传动系统在工程机械、航空航天、冶金、石油化工等领域得到广泛应用,它具有传动效率高、传动动力大、反应速度快、可靠性高等优点。

液压传动系统也存在着一些常见的故障问题,今天我们就来分析一下液压传动系统常见故障及解决措施。

1. 液压系统泄漏故障液压系统泄漏是液压系统中最为常见的问题之一,如果液压系统存在泄漏,将会导致液压油压力下降,使得系统无法正常工作。

液压系统泄漏的原因可能是液压管路接头处密封不良、密封圈老化磨损、液压油箱内部密封件损坏等。

解决措施:(1)对于液压管路接头处密封不良的情况,可以重新拧紧螺母,或者更换密封垫片。

(2)对于密封圈的老化磨损,需要及时更换密封圈,保证密封效果。

(3)液压油箱内部密封件损坏时,需要清洗油箱,并更换密封件。

2. 液压系统压力过高或过低故障液压系统的工作压力是由泵站输出的压力决定的,如果液压系统的压力过高或者过低都会导致液压系统无法正常工作。

这种故障可能是由于液压泵的失效、阀门堵塞、泄漏等原因引起的。

解决措施:(1)对于液压泵的失效,需要及时更换液压泵。

(2)对于阀门的堵塞,需要清洗或更换阀门。

(3)对于泄漏的情况,需要按照前面提到的方法进行处理。

液压系统在工作过程中如果出现异常振动或噪音,说明液压系统可能存在问题。

液压系统振动或噪音的原因可能是由于液压泵失调、阀门不稳定、油液污染等引起的。

液压传动系统常见故障及解决措施可以通过定期的检查维护来避免和解决。

只有及时发现问题,采取正确的解决措施,才能保证液压传动系统的正常工作,延长设备的使用寿命。

希望大家在使用液压传动系统的能够加强对其维护及检查,确保其安全可靠的工作。

液压传动系统的组成及各部分作用

液压传动系统的组成及各部分作用

液压传动系统的组成及各部分作用液压传动系统是一种利用液体压力传递能量的机械系统。

它由多个部件组成,每个部件都有不同的作用,共同协作完成各种工作任务。

本文将详细介绍液压传动系统的组成及各部分作用。

一、液压传动系统的基本组成1. 液压泵:将机械能转化为流体动能,并将流体送入液压系统中。

2. 液压缸:将流体动能转化为机械能,并完成相应的工作任务。

3. 液压阀门:控制和调节流体在系统中的流量、压力和方向等参数。

4. 液压油箱:储存液体,并保持其温度、纯度和水分等指标。

5. 液压管路:连接各个部件,使液体在系统中畅通无阻地流动。

二、各部分作用详解1. 液压泵液压泵是整个液压传动系统的核心部件,其主要作用是将机械能转化为流体动能,并将流体送入液压系统中。

常见的液压泵有齿轮泵、柱塞泵和叶片泵等。

其中,柱塞泵是最常用的一种液压泵。

2. 液压缸液压缸是将流体动能转化为机械能,并完成相应的工作任务。

其主要作用是将液体的压力转化为线性运动或旋转运动,从而推动机器或设备完成各种工作任务。

液压缸分为单作用和双作用两种类型。

单作用液压缸只有一个油口,只能在一侧施加力,而双作用液压缸则有两个油口,可以在两侧施加力。

3. 液压阀门液压阀门是控制和调节流体在系统中的流量、压力和方向等参数。

其主要作用是根据系统需要控制流体的进出、方向和速度等参数,从而实现系统的正常工作。

常见的液压阀门有单向阀、安全阀、比例阀和换向阀等。

4. 液压油箱液压油箱是储存液体,并保持其温度、纯度和水分等指标。

其主要作用是储存系统所需的工作介质——液体,并通过滤芯过滤去除杂质,保证介质的纯度。

此外,液压油箱还可以通过散热器降低液体温度,从而保证系统的正常工作。

5. 液压管路液压管路是连接各个部件,使液体在系统中畅通无阻地流动。

其主要作用是将液体从泵送入缸,完成工作任务,并将工作完成后的废液返回到油箱中。

为了保证系统的正常运行,液压管路必须具备一定的强度、耐腐蚀性和密封性。

液压传动系统完整版

液压传动系统完整版

七.制动缓冲回路 为了减少液压冲击,除了在液压元件结构本 身采取措施,还可以在系统中采去缓冲回来 了。可以采用单向行程节流阀和溢流阀的缓 冲制动回路。
第节 速度控制回路
速度控制回路是关于系统的速度调节和 变换的问题。是使执行元件从一种速度到另 一种速度的回路,有增速回路、减速回路和 二次速度转换回路。
一.插装阀方向控制回路 图2-54是二通插装阀方向控制基本回路。 其中a与b为单向节流阀,c为液控单向阀。d 为二位二通的方向控制阀。 一个插装阀只能控制两个油口的通断。
图2-54 手绘
图2-55是插装阀三位四通换向回路。图示位 置先导阀失电时,插装阀1、2、3、4的控制 腔在压力油的作用下,阀芯均关闭,P、A、B、 T均不相同;1Y得电,插装阀2、4控制油腔失 压而开启,1、3关闭,P和A接通,B和T接通; 2Y得电时,P和B、A和T接通,构成相当于O型 机能的三维四通电液换向回路。
2 1 1 2
图2-6a
图2-6b中,增压回路可使液压缸1共作行程 加长,活塞向右运动时遇到负载时,单向阀4 由于系统压力升高而开启,压力油进入增压 器2 才起到增压作用。 系统实现快进,并低速工作要求。 液控单向阀6是为了增压时隔开高低压力 油。
图2-6b
四.卸荷回路 液压系统工作时,执行元件短时间的停止 工作,不需要输入油,此时可以让液压泵卸 荷。 液压泵卸荷:让液压泵以很小的出输出功 率运转,或以很低的压力运转,或让液压泵 输出很小流量的压力油。
图2-36
图2-37
第四节 顺序动作回路
顺序动作回路是实现多个执行元件按预定 的次序动作的液压回路。按顺序动作控制方 法可分为压力控制和行程控制两大类。
一.压力控制顺序回路 图2-37是顺序阀控制的顺序动作回路。 当手动换向阀4左位接入回路,液压缸1活塞 向右运动,完成动作1后,压力升高,3开启, 液压缸2的活塞向右运动,完成动作2。退回 时,换向阀右位接入回路,一次完成3、4。

液压传动系统的组成及各部分作用

液压传动系统的组成及各部分作用

液压传动系统的组成及各部分作用液压传动系统是一种常见且广泛应用的动力传动系统,它通过压力传输液体来实现力和能量的转换。

在现代工程技术中,液压传动系统已被广泛应用于各种机械装置和工业设备中,如挖掘机、起重机、注塑机等。

液压传动系统由多个组成部分组成,每个部分都发挥着不同的作用,共同实现系统的正常运行。

下面我将逐一介绍液压传动系统的各个部分及其作用。

1. 液压液体:液压传动系统中使用的液体通常是油,其优点包括稳定的性质、良好的润滑性能和较高的传递压力能力。

液压液体在系统中起着传递能量和承担工作负荷的重要角色。

2. 液压泵:液压泵是液压传动系统的动力源,它通过机械驱动将液体从储液器中吸入并压力传输到系统中。

液压泵的作用类似于心脏,为系统提供稳定的液压能量。

3. 液压马达:液压马达是液压传动系统中的执行元件,将液体的动能转化为机械能,驱动执行机构完成各种动作。

液压马达的输出功率和速度可以根据系统需求进行调整和控制。

4. 液压缸:液压缸是液压传动系统中的执行元件,通过液体的压力驱动活塞或柱塞运动,完成线性运动或转动工作。

液压缸可以实现力的放大和方向的改变,并广泛应用于各种机械装置中。

5. 液压控制阀:液压控制阀用于控制液压传动系统中的液体流动和压力。

它可以根据系统需求来调整和控制液压系统的各种参数,如压力、流量、方向等。

液压控制阀的种类繁多,包括换向阀、调压阀、流量阀等。

6. 液压辅助设备:液压传动系统还包括一些辅助设备,如储液器、滤油器、冷却器等。

这些设备的作用是保证液压系统的正常运行和提高系统的可靠性和稳定性。

在液压传动系统中,各个部分相互协作,共同完成系统的工作。

液压液体通过液压泵被吸入系统并传输到液压马达或液压缸中,通过液压控制阀调节流量和压力,从而实现对执行机构的控制。

液压传动系统具有传动效率高、传递力矩大、工作平稳等优点,在工业生产中得到了广泛的应用。

液压传动系统的组成部分包括液压液体、液压泵、液压马达、液压缸、液压控制阀和液压辅助设备。

液压传动系统基本构成及工作原理

液压传动系统基本构成及工作原理

液压传动系统基本构成及工作原理一、概述液压传动系统是一种将液体作为传动介质进行能量传递的系统。

它广泛应用于机械、建筑、航空航天等领域,具有传动平稳、传动效率高、操作灵活等优点。

本文将介绍液压传动系统的基本构成和工作原理。

二、基本构成1. 液压源:液压系统的动力来源,通常为液压泵。

液压泵可以将机械能转换为液压能,为整个系统提供压力。

2. 液压执行元件:液压马达、液压缸等,将液压能转换为机械能或执行工作。

液压执行元件是液压传动系统的关键部件。

3. 液压控制元件:液压阀、液压控制器等,用于控制液压介质的流动方向、压力、流量等参数,实现传动系统的各种功能。

4. 液压油箱:用于存储液压油,并起到冷却、过滤、沉淀等作用,保证液压系统的正常运行。

5. 连接元件:管路、接头等,用于连接各个液压元件,传递压力和液压介质。

三、工作原理1. 压力传递:液压泵将液压油从油箱吸入,增加压力后,通过管路输送至液压执行元件。

液压油在执行元件内部产生压力,驱动液压马达转动或推动液压缸执行工作。

2. 流量控制:液压阀通过控制液压介质的流动方向和流量大小,实现对执行元件的控制。

通过控制液压缸进出油口的开关,可以控制液压缸的运动速度和方向。

3. 压力控制:液压系统通过调节液压泵的输出压力,以及使用安全阀、溢流阀等控制元件,实现对系统内部压力的监测和控制,确保系统安全稳定运行。

4. 液压能的转换:液压传动系统可以将机械能传递至液压执行元件,实现对各种机械装置的驱动和控制。

也可以将液压执行元件产生的机械能转换为液压能,送回液压油箱,实现能量的循环利用。

四、结论液压传动系统是一种高效、可靠的能量传递系统,广泛应用于各种领域。

通过对其基本构成和工作原理的了解,可以更好地理解和应用液压传动技五、液压传动系统的应用液压传动系统的应用非常广泛,涵盖了工程机械、航空航天、冶金、采矿、船舶等多个领域。

下面将对液压传动系统在不同领域的应用进行简要介绍。

液压传动系统的概述

液压传动系统的概述

液压传动系统的概述液压传动系统是一种重要的机械传动方式,是通过液体将机械能转化为压力能,从而通过控制液压元件的开合以及回路的开关来进行机械传动的方式。

液压传动系统具有完整的功能,可以完成力、速、方向、动态调节和自动控制等多种功能。

因此,在机械传动中应用广泛,曾经引起了巨大的变革和进展。

液压传动系统由主控部分、执行部分、动力部分和辅助部分等组成。

主控部分是液压传动的控制中心,其中包括液压泵或者压力油源、油箱、压力表、压力开关、节流阀等部件。

执行部分是液压系统的执行器,其作用是将压力传递到液压缸、液压马达或其他液压设备上,通过压力的作用来完成相应的工作。

动力部分是液压系统的主要部分,由液压泵、执行机构和空气压力等作为驱动力,从而形成一种液压传动方式。

辅助部分包括各种类型的附件,如压力表、滤清器、检验口、防爆阀、冷却器等,它们的主要功能是保证液压传动的安全和高效性。

液压传动系统的工作原理主要是通过液体的压力和流量来进行传动的。

在液压传动系统中,压力是液体传递的关键,通常以油的压力来表达。

液压传动系统通过加压泵将油液压进压力管路中形成压力,流量的变化则通过节流阀来控制。

节流阀能够控制液压油液的流速,从而控制液压元件的作动速度。

当液压油进入液压元件中时,就可以控制液压元件的开合或者是其他动作,从而完成相应的机械传动工作。

液压传动系统的优点有很多,其中最显著的是具有大扭矩输出,通用性广、传动效率高、灵活性大、动作平稳等优点。

液压传动系统在应用时可以更加适应固定或移动式设备,通过变换各种液压传动比例来进行控制,以及通过管路的连接方式实现机器的移动和设计。

此外,液压传动系统还可以联合搭配使用,例如传动系统与电控系统相结合,可以实现更高级别的自动化、智能化控制,使得机械系统的智能化性能实现效果更加显著。

总的来说,液压传动系统是一种高效、安全的机械传动方案,可以应用于各种场合的机械传动系统中。

液压传动系统可以灵活地进行配置,从而实现各种应用场合的需要,并具有非常突出的优点和性能优势。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分析2:某些叉车倾斜运动对限速要求不高,倾斜缸油 路不装单向节流阀。
6.溢流阀的功用 (1)一般情况下,起限压、安全作用。 (2)采用手动换向阀调速时,起溢流、稳压作用。 分析:叉车溢流阀取消了调节手柄,故不可起到调压作 用。
模块八 液压传动系统
港口机械液压与液力传动
7.换向阀内单向阀的作用 (1)当升降缸、倾斜缸同时运动时,防止因载荷悬殊过 大而造成重载缸逆行。 分析:一般情况下,在并联油路中一定要装单向阀,串 联油路中可不装单向阀。 (2)当发动机、液压泵工作时突然发生故障时,防止因 重力作用造成液压缸逆行。 (3)当换向阀由中位向其它位切换时,防止因泵卸荷、 压力尚未建立而造成液压缸逆行。
模块八 液压传动系统
港口机械液压与液力传动
课题一 叉车液压传动系统
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
一、叉车工作装置液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
1.系统组成 液压泵:1个,通常采用中压齿轮泵。也有少数叉车中 采用双联齿轮泵。 液压缸:3组,升降缸为柱塞式液压缸,倾斜缸、属具 缸均为活塞式液压缸。 多路阀:1个,内有3个换向阀、1个溢流阀及适量的单 向阀。 单向节流阀:2个,分别安装在升降、倾斜机构。 各执行元件间相互并联。
模块八 液压传动系统
港口机械液压与液力传动
课题二 装载机液压传动系统
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
1.系统组成 液压泵1、单路稳流阀2、多路换向阀4、动臂缸5、转斗 缸6、转向缸7、全液压转向器8等。 多路换向阀4:由一个四位六通动臂换向阀、一个三位 六通转斗换向阀、两个过载补油阀和一个溢流阀组合而成。 转斗缸与动臂缸间相互独联,转斗缸和动臂缸在各自工 作时都会产生较大的推力,但铲斗和动臂无法实现复合动作。
2.油液流动路线 (1)升降运动
上升:液压泵1→换向阀4左位→单向节流阀8→升降缸7 下降:升降缸7→单向节流阀8→换向阀4右位→油箱 注:升降缸下降运动依靠重力。 (2)倾斜运动 前倾:液压泵1→换向阀3右位→倾斜缸10无杆腔;倾斜 缸10有杆腔→单向节流阀9→换向阀3右位→油箱
模块八 液压传动系统
港口机械液压与液力传动
后倾:液压泵1→换向阀3左位→倾斜缸10有杆腔;倾斜 缸10无杆腔→单向节流阀9→换向阀3左位→油箱
(3)属具水平运动 液压泵1→换向阀5左(右)位→属具缸6无(有)杆腔; 属具缸6有杆腔→换向阀5左(右)位→油箱 3.换向、制动、锁紧、卸荷和顺序动作 均依靠换向阀来实现。 升降缸有很高的锁紧要求,但此处无法用效果很好的平 衡阀。
模块八 液压传动系统
港口机械液压与液力传动
4.调速 (1)调节手动换向阀的阀口大小。 方法简单,但速度难以稳定。 (2)调节发动机转速。
5.限速 ——升降缸下降、倾斜缸前倾时应限速。 (1)调节手动换向阀的阀口大小。 (2)采用单向节流阀。
模块八 液压传动系统
港口机械液压与液力传动
分析1:升降缸无法采用平衡阀限速;倾斜缸对限速要 求低,无需采用价格高的平衡阀。
单稳分流阀:
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
课题三 汽车起重机液压传动系统
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
1.汽车起重机总体结构 下固定部分:有发动机、底盘、支腿收放机构等。 上旋转部分:有回转机构、伸缩机构、变幅机构、起升 机构等。 其中:支腿收放机构,由液压缸驱动;回转机构,由液 压马达驱动;伸缩机构,由液压缸驱动;变幅机构,由液压 缸驱动;起升机构,由液压马达驱动。
模块八 液压传动系统
支腿收放机构:
港口机械液压与液力传动
模块八 液压传动系统
起升马达和卷扬机构:
港口机械液压与液力传动
模块八 液压传动系统
回转马达:
港口机械液压与液力传动

模块八 液压传动系统
模块八 液压传动系统
港口机械液压与液力传动
2.系统可实现的工作 作业过程:将铲斗插入物料,而后翻转铲斗,提升物料 到一定的高度,将物料运送到卸料地点,倾斜,最后回到装 物料处,如此循环作业。 转斗换向阀用于操纵转斗缸6的动作,使铲斗完成后倾、 保持和前倾三个动作。 动臂换向阀用于操纵动臂缸5的动作,使动臂完成提升、 保持、下降和浮动四个动作。动臂具有浮动功能,可使装载 机作业时,工作装置可以随地面的高低而自由浮动。
模块八 液压传动系统
液压泵:
港口机械液压与液力传动
模块八 液压传动系统
升降缸:
港口机械液压与液力传动
模块八 液压传动系统
倾斜缸:
港口机械液压与液力传动
模块八 液压传动系统
多路阀:
港口机械液压与液力传动
模块八 液压传动系统
单向节流阀:
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
模块八 液压传动系统
港口机械液压与液力传动
3.调速方法 (1)调节手动换向阀的阀口大小。 (2)调节发动机转速。
4.过载补油阀 由溢流阀10、11和单向阀组成的,其作用是在动臂提升 和下降过程中,使转斗缸自动进行少量的泄油和补油。 5.单稳分流阀 使转向油路优先获得稳定的流量。
模块八 液压传动系统
模块八 液压传动系统
港口机械液压与液力传动
二、叉车行走机构液压传动系统
模块八 液压传动系统
港口机械液压与液力传动
1.叉车行走机构液压传动系统为变量泵-定量马达闭式 系统。
2.双向变量泵1:系统主泵,向液压马达能量,并能对 液压马达实现换向和调速。
3.液压马达3:2个液压马达相互并联,驱动车轮旋转。 4.补油泵2:补偿泄漏,换油冷却。 5.单向阀5或6:保证补油泵向系统的低压油路补油。 6.安全阀4:限制主泵在两个供油方向上的最大压力。 7.溢流阀7:对低压油路起到稳压和调压作用。
相关文档
最新文档
