酚醛树脂的制备
酚醛树脂的合成反应方法
酚醛树脂的合成反应方法酚醛树脂是一种常见的热固性树脂，具有良好的机械性能、耐热性能和耐化学性能等优点，广泛应用于粘接、涂料、复合材料等领域。
其合成反应方法主要有以下几种：1.加热缩聚法：这是合成酚醛树脂最常用的方法之一、将适量的酚和甲醛按一定比例混合后，在碱性催化剂的作用下进行加热缩聚反应。
缩聚反应会在缩聚剂之间形成酚甲醛亚胺，再进一步聚合形成酚醛树脂。
该方法反应速度快、操作简单，但在高温下易生成有害气体。
2.硝化磺化法：该方法是在加热缩聚法的基础上引入了硝酸和磺酸作为诱导剂。
加入硝酸和磺酸可以加快缩聚反应的速度并改善产物的性能。
硝化磺化法合成的酚醛树脂具有更高的强度和耐热性能，适用于一些高要求的应用。
3.环氧化酚醛树脂法：通过环氧化反应合成酚醛树脂是一种新型的方法。
在环氧化酚醛树脂反应中，酚和甲醛会先发生环氧化反应，形成环氧酚和甲醛加合物。
然后，在酸性条件下，酚和甲醛加合物会进行环化反应，生成酚醛树脂。
该方法反应条件温和，且产物具有较高的聚合度和交联度，具有优异的性能。
4.溶胀法：溶胀法是一种比较特殊的合成方法。
它首先将酚和甲醛按一定比例混合，并加入不溶于甲醛的溶剂如石油醚，形成溶液。
然后，在催化剂的作用下，将溶液中的甲醛脱氢生成甲醛醇。
甲醛醇与酚发生缩聚反应，形成酚醛树脂。
这种方法能够合成分散度很好的酚醛树脂，适用于克服其他方法中产物团聚的问题。
总的来说，酚醛树脂的合成方法各有特点，选择适合的方法要根据具体需求和条件来决定。
各种方法在合成过程中都需要控制温度、时间和催化剂的使用量，以保证合成的酚醛树脂具有理想的性能。
同时，为了提高酚醛树脂的性能，也可以通过调整酚和甲醛的比例、引入其他添加剂等手段来进行改性。
酚醛树脂的制备

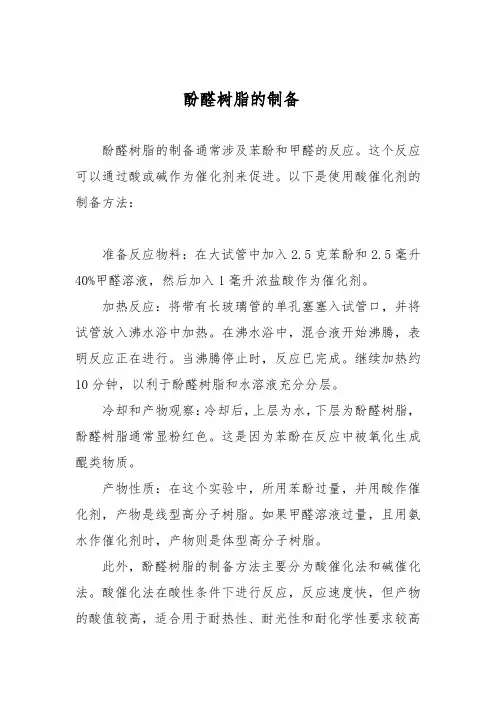

酚醛树脂的制备
酚醛树脂的制备通常涉及苯酚和甲醛的反应。
这个反应可以通过酸或碱作为催化剂来促进。
以下是使用酸催化剂的制备方法：
准备反应物料：在大试管中加入2.5克苯酚和2.5毫升40%甲醛溶液，然后加入1毫升浓盐酸作为催化剂。
加热反应：将带有长玻璃管的单孔塞塞入试管口，并将试管放入沸水浴中加热。
在沸水浴中，混合液开始沸腾，表明反应正在进行。
当沸腾停止时，反应已完成。
继续加热约10分钟，以利于酚醛树脂和水溶液充分分层。
冷却和产物观察：冷却后，上层为水，下层为酚醛树脂，酚醛树脂通常显粉红色。
这是因为苯酚在反应中被氧化生成醌类物质。
产物性质：在这个实验中，所用苯酚过量，并用酸作催化剂，产物是线型高分子树脂。
如果甲醛溶液过量，且用氨水作催化剂时，产物则是体型高分子树脂。
此外，酚醛树脂的制备方法主要分为酸催化法和碱催化法。
酸催化法在酸性条件下进行反应，反应速度快，但产物的酸值较高，适合用于耐热性、耐光性和耐化学性要求较高
的领域，如高温涂料。
碱催化法则在碱性条件下进行反应，反应速率较慢，但产物的酸值较低，适合用于涂料、粘合剂等领域。
随着环保和可持续发展的重视，酚醛树脂的发展趋势也在不断变化。
例如，有机溶剂型涂料逐渐被水性涂料所取代，因此，研发低VOC的水性酚醛树脂是当前的研究热点之一。
生物基酚醛树脂的研究也越来越受到关注，这种树脂可以用天然资源替代化石资源，具有很大的发展潜力。
酚醛树脂制备的实验报告
一、实验目的1. 熟悉酚醛树脂的制备原理和方法；2. 掌握酚醛树脂制备的实验步骤；3. 分析实验结果，了解酚醛树脂的性能。
二、实验原理酚醛树脂是由苯酚和甲醛在酸性或碱性催化剂的作用下，通过缩聚反应生成的高分子化合物。
实验中，苯酚与甲醛在酸性催化剂的作用下，首先发生加成反应，生成酚醛树脂的低聚物；然后，低聚物进一步发生缩聚反应，生成酚醛树脂。
三、实验仪器与试剂1. 仪器：试管、烧杯、胶头滴管、酒精灯、石棉网、三脚架、药匙、玻璃棒、天平、量筒；2. 试剂：苯酚、40%甲醛溶液、浓盐酸、乙醇。
四、实验步骤1. 准备实验器材，检查仪器是否正常；2. 称取苯酚，用乙醇溶解，配制成苯酚溶液；3. 称取适量浓盐酸，加入烧杯中，配制成酸性催化剂；4. 将苯酚溶液倒入试管中，加入酸性催化剂；5. 将装有苯酚溶液和酸性催化剂的试管置于酒精灯上加热，保持温度在60-70℃；6. 慢慢滴加甲醛溶液，控制反应速度，使反应时间控制在1小时；7. 反应结束后，将产物倒入烧杯中，加入适量的水，搅拌，使产物沉淀；8. 将沉淀物过滤，用乙醇洗涤，晾干；9. 称量产物，计算产率；10. 分析实验结果，了解酚醛树脂的性能。
五、实验结果与分析1. 产物外观：酚醛树脂为颗粒状，颜色为淡黄色；2. 产物产率：实验所得酚醛树脂产率为85%；3. 产物性能：酚醛树脂具有耐热、耐酸、耐碱、绝缘、阻燃等性能。
六、实验总结1. 通过本次实验，掌握了酚醛树脂的制备原理和方法，了解了酚醛树脂的性能；2. 在实验过程中，要注意控制反应条件，确保实验结果的准确性；3. 酚醛树脂具有广泛的应用前景，为进一步研究酚醛树脂的改性及应用提供了基础。
七、注意事项1. 实验过程中，注意安全，避免接触皮肤和眼睛；2. 操作过程中，保持实验环境的整洁，避免交叉污染；3. 实验结束后，妥善处理废弃物，保护环境。
酚醛树脂的制备原理
酚醛树脂的制备原理
酚醛树脂的制备原理主要包括以下几个步骤：
1. 酚和甲醛的缩聚反应：将适量的酚和甲醛按照一定的摩尔比例混合，并在适当的温度条件下进行缩聚反应。
甲醛作为缩聚剂，能够和酚发生醛缩反应，产生醛缩产物。
这个反应通常在碱性条件下进行，以促进反应的进行。
2. 醛缩产物的聚合：醛缩产物会在酸性条件下发生交叉缩聚反应，即与其他醛缩产物发生缩聚反应，形成聚合物链。
这个过程中的交联反应增加了产物的极度稳定性和耐热性。
3. 网络结构形成：在酚醛树脂的制备过程中，通过控制反应温度和使用交联剂，可以形成三维网络结构。
这种网络结构使得酚醛树脂具有优良的物理性质和化学稳定性。
4. 固化：制备完成的酚醛树脂需要进行固化处理，以进一步提高其性能。
固化通常通过加热、加压或添加固化剂进行。
这个过程能够增强酚醛树脂的硬度、强度和耐磨性。
通过以上步骤，酚醛树脂的制备原理实现了酚和甲醛的缩聚反应以及醛缩产物的交联反应，最终形成坚固耐用的树脂材料。
stober法制备酚醛树脂

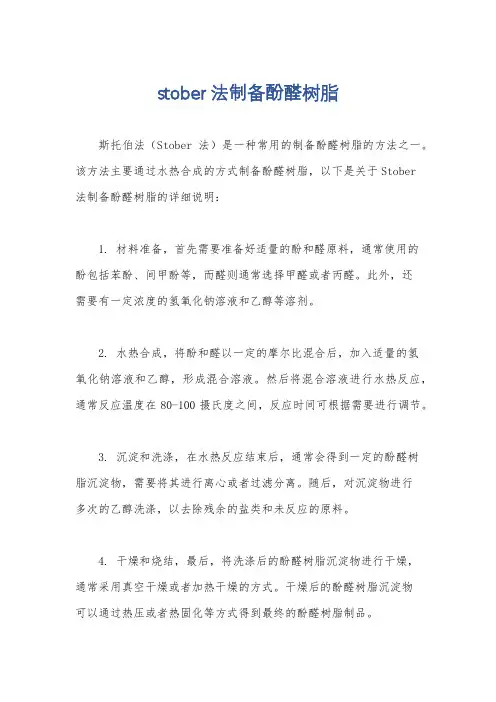

stober法制备酚醛树脂
斯托伯法（Stober法）是一种常用的制备酚醛树脂的方法之一。
该方法主要通过水热合成的方式制备酚醛树脂，以下是关于Stober
法制备酚醛树脂的详细说明：
1. 材料准备，首先需要准备好适量的酚和醛原料，通常使用的
酚包括苯酚、间甲酚等，而醛则通常选择甲醛或者丙醛。
此外，还
需要有一定浓度的氢氧化钠溶液和乙醇等溶剂。
2. 水热合成，将酚和醛以一定的摩尔比混合后，加入适量的氢
氧化钠溶液和乙醇，形成混合溶液。
然后将混合溶液进行水热反应，通常反应温度在80-100摄氏度之间，反应时间可根据需要进行调节。
3. 沉淀和洗涤，在水热反应结束后，通常会得到一定的酚醛树
脂沉淀物，需要将其进行离心或者过滤分离。
随后，对沉淀物进行
多次的乙醇洗涤，以去除残余的盐类和未反应的原料。
4. 干燥和烧结，最后，将洗涤后的酚醛树脂沉淀物进行干燥，
通常采用真空干燥或者加热干燥的方式。
干燥后的酚醛树脂沉淀物
可以通过热压或者热固化等方式得到最终的酚醛树脂制品。
总的来说，Stober法制备酚醛树脂是一种相对简单且常用的方法，通过水热合成得到的酚醛树脂具有较好的成品性能和稳定性，适用于多种工业领域的应用。
这种方法的优点在于操作简便、原料易得，并且可以控制产品的粒径和形貌，因此在实际生产中得到了广泛的应用。
酚醛树脂的合成
酚醛树脂的合成
酚醛树脂(phenolic resin)是由酚醛体系制备而成的一类极其稳定的复合物，它们具有优异的物理和力学性能，再加之热稳定性及适用的化学性能，因而得到广泛的应用，主要用于制造电线、家具和船舶等等。
起源于20世纪50年代，酚醛树脂的合成十分重要，是一项核心的技术难题。
首先将醛与酚组分混合，并在低温（约60-90 ℃）下发生合成反应。
在低温状态下，如果将亚磷酸钾加入作为催化剂，通过温度控制，醛与酚就可以形成醛酚即酚醛复合物。
根据不同的醛酚形式，在上述过程中可以控制反应率。
随着温度的升高，当反应温度达到140-160 ℃时，再加入一定量的甲醛，则可以产生一定的索量，来改善这种酚醛体系的热、光、湿、耐久性能。
此外，由再加入环氧树脂、硬脂酸钠、脂肪酸和添加剂等，它可以增加树脂的弹性，耐久性及耐酸碱性能。
经过以上步骤，酚醛树脂就可经由合成而成，酚醛树脂在实际应用中具有广泛的用途，它可以作为粘合剂、涂料、绝缘材料、抗焊涂层等领域大量应用，且得到了更好的效果。
因而，它的合成也是相当有意义的一件事情。
酚醛树脂的制备
酚醛树脂的制备
酚醛树脂的制备主要通过酚和醛在催化剂的作用下进行缩聚反应。
具体步骤如下：
1.原料准备：通常使用的原料包括苯酚、甲醛、催化剂（如盐酸、
磷酸、草酸或氢氧化铵）等。
2.缩聚反应：在催化剂的催化下，苯酚和甲醛进行缩聚反应，生成
线型或体型的高分子树脂。
反应过程中，酚与醛的摩尔比会影响产物的类型和性能。
当摩尔比大于或等于1时，生成线型树脂；
小于1时，生成多羟甲基酚衍生物。
3.反应条件：反应通常在70-100℃的温度下进行，反应时间一般为
2-6小时。
催化剂的加入方式会影响反应的速率和产物的性质。
例如，使用盐酸、磷酸、草酸作催化剂时，反应介质pH为0.5～1.5，有利于线型树脂的生成。
4.脱水过程：反应完成后，需要进行脱水处理。
脱水可以在常压或
减压下进行，最终脱水温度为140～160℃，树脂分子量为500～900。
5.醇溶性酚醛树脂的制备：在特定的配方和工艺条件下，苯酚与甲
醛反应生成醇溶性酚醛树脂。
例如，将熔化的苯酚加入反应釜中，加入甲醛溶液和催化剂，然后在特定的温度下进行反应，最终得到醇溶性酚醛树脂。
6.其他改性酚醛树脂：除了醇溶性酚醛树脂，还有聚乙烯醇改性酚
醛树脂、三聚氰胺改性酚醛树脂等，这些改性树脂具有不同的性能和用途。
7.需要注意的是，实验过程中使用的苯酚和甲醛的量应严格控制，
以避免反应过度或不足。
此外，实验结束后，反应容器需要清洗，以去除残留的化学物质。
酚醛树脂详细制备流程
酚醛树脂详细制备流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!酚醛树脂制备流程：1. 原料准备：苯酚，高纯度苯酚，作为酚醛树脂的主体原料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛树脂的制备
酚醛树脂的制备受很多因素影响，其中原料摩尔比、催化剂种类和用量、反应温度和投料方式等，对酚醛树脂的反应速度、产物结构和质量都有很大影响。
一、苯酚与甲醛摩尔比的影响
苯酚与甲醛的摩尔比影响历程反应和分子结构，在酸性催化反应中，当甲醛的摩尔比小于苯酚时，不能形成足够的羟甲基，使缩合反应进行到一定程度便停止。
在碱性催化反应中，当甲醛摩尔数小于苯酚时，又有部分苯酚以游离状态存在于树脂中，反应不完全。
从酚醛树脂较理想的结构考虑，作为热固性树脂苯酚的麻尔数应略小于甲醛的摩尔数。
苯酚与甲醛的摩尔比反应，主要是生成邻甲基酚和对羟甲基酚，其中对羟甲基酚含量居多。
苯酚与甲醛的摩尔比为1：2以上时以生成二羟基酚和三羟基酚为主。
苯酚与甲醛的摩尔比不同树脂平均相对分子质量也不相同，摩尔比越大树脂平均相对分子质量越大，
苯酚与甲醛摩尔比同树脂平均相对分子质量的关系
苯酚与甲醛摩尔比
1:1.1
1:1.2
1:1.3
1:1.4
1:1.5
1:1.6
1:1.7
树脂平均分子量228
256
291
334
371
437
638
对于不同用途的酚醛树脂,应控制苯酚与甲醛的不同摩尔比,胶合板用的树脂最好是1:(1.4~1.5)，收率高游离酚少；浸渍用的酚醛树脂，摩尔比应为1：(1.1~1.3),树脂平均相对分子质量秒渗透性好作为耐水增强的酚醛树脂要示平均相对分子质量大一些游离酚尽量减少摩尔比一般为1：2.0左右。
苯酚与甲醛的摩尔比亦影响树脂的反应速度和固化时间摩尔比越大即甲醛用量增大树脂反应速度越快固化时间缩短而粘度下降储存稳定性变差。
苯酚与甲醛摩托车尔比对树脂物化性质的影响如表。
苯酚与甲醛摩尔比
固体含量/%
粘度（涂-4）/S 游离苯酚/%
可被溴化物/% 1:2.0
1:2.1
1:2.3
1:2.5
45.6
47.2
45.7
47.6
30
23
25
17
0. 174 0.114
13.4
13.8
12.9
13.0
二、催化剂的影响
催化剂的性质、种类、用量对树脂反应速度、固化速度和产物都有影响。
酸性或碱性催化剂都可加快羟甲基化速度。
PH值为4时反应速度最慢。
随着H+浓度增加亚甲基化速度加快固化速度亦快。
碱性催化剂对亚甲基化速度影响不大。
苯酚与甲醛无论摩尔比大小在碱性催化剂作用下都能生成热固性酚醛树脂。
酸性催化下甲醛被活化亚甲基化反应速度大于羟甲基化反应速度生成线型热塑性酚醛树脂。
氢氧化钠是较强的碱性催化剂，用量一般为苯酚摩尔数的0.25~0.6，如果树脂中的游离碱过多，则会降低耐水性、介电性能和粘接强度。
氢氧化铵是较弱的碱性催化剂常用25%的水溶液，用量以氨计，为苯酚摩尔数的0.1左右。
氢氧化钡碱性较弱，催化作用较缓和，反应易控制，形成的树脂固化速度较快。
用量一般为苯酚质量的1.5%~2.5%。
三、应温度和反应时间的影响
反应温度和反应时间对酚醛树脂有很大的影响。
苯酚与甲醛混合时，化学反应随即开始，但在低温下很慢，而在高温下反应速度加快。
一
般反应温度每升高100C，反应速度增加1倍。
酚醛树脂的合成要缓慢地阶级性升温，反应初期升温慢些，当温度升至50~600C时由于反应放热温度会自行上升，升温过快反应激烈，缩聚反应不完全，致使树脂相对分子质量大小相差悬殊，游离酚含量高，树脂质量下降。
反应时间以长些为好生成的树脂相对分子量分布均匀
四、投料方式的影响
在弱碱（如氢氧化铵）的催化下，苯酚与甲醛可一次投料进行缩聚反应形成酚醛树脂，该法工艺简单，但游离酚含量高。
一般甲醛与苯酚摩尔比（F/P）较低时，如制备醇溶性酚醛树脂则可采用一次投料法。
在强碱（如氢氧化钠）催化下，甲醛应分两次加料，与苯酚进行缩聚反应形成酚醛树脂。
两次投烊可减缓反应放热，易于控制，有利降低游离酚含量，提高树脂质量。
一般甲醛与苯酚摩尔比较高时采用2次投料方式。
1、制备前的准备工作和原料用量计算
苯酚在室温下为固体，应将其熔化后再用。
比较常用有两种，一是热水溶法，即将桶装苯酚装入化酚池中通以蒸汽使热水温度约为
1000C，2~3h即可熔化使用时以真空泵吸入反应釜内。
另一方法是将桶装苯酚放入密闭保温室内，通暖气保持50℃左右，约4~5H便可熔化。
如果低温甲醛已变成三聚甲醛时使用时应进行解聚，即加热至
50~80℃解聚后冷却到25℃左右备用。
根据原料的摩尔比和各原料相对他子质量及纯度计算出原料的用量，若以苯酚的摩尔数为基准，苯酚与甲醛或与其他原料摩尔比来计算投料量，则有如下计算公式：
x = M*N*{（p*W）/（94*Q）}
式中：x 为所计算的原料用量（kg）；M 为所计算的原料相对分子质量
N 为所计算的原料摩尔数；Q 所计算的原料浓度；
p 苯酚的纯度（%）；W 苯酚的质量（kg）。
2、钡酚醛树脂的制备
钡酚醛树脂又称酚钡树脂、钡剂胶、是室温固化型酚醛树脂，由苯酚与甲醛在氢氧化钡催化作用下进行缩聚反应，经减压脱水而得。
一、配方
原料名称
摩尔比
纯度/%
用量/质量份
苯酚
甲醛溶液
氢氧化钡
1
1.25
98
37
100
106
2(溶于5倍水中)
氢氧化钡分子式Ba(OH)2·8H2O易风化成碳酸钡（白色粉末）使用前要检查
一二、工艺方法
（1）、将熔化的苯酚加入反应釜中（实验室可用三口瓶），开动搅拌，升温40~450C加入氢氧化钡。
（2）、在30min内升温至65~750C，保温10~20min 至氢氧化钡完全溶解
（3）、加入甲醛溶液，在20~30min内升温至850C，停止搅拌，由于放热而沸腾，温度达到97~1000C，沸腾回流10min后再搅
拌。
（4）、保持回流沸腾60min左右然后测浑浊温度，当达到40~500C
时立即通冷水降温。
（5）、当内温降至700C以下时，开始减压脱水内温控制在500C真空度为86.66~94.89kpa。
当脱水量接近理论脱水量时取样测
粘度达到要求时停止脱水，冷却至400C出料
钡酚醛树脂能溶于乙醇和丙酮，可在室温下固化。
常用的固化剂有石油磺酸、苯磺酸、对甲苯磺酰氯等，用量一般为树脂质量的10%左右。
3、醇溶性酚醛树脂的制备
一、配方
原料名称
摩尔比
纯度/%
用量/质量份苯酚
甲醛溶液
氢氧化铵
乙醇
1
0.2
0.1
98
37
25
95
100
101
7
120
二、工艺方法
（1）、将熔化的苯酚加入反应釜中开动搅拌打开冷却水使内温降至500C以下。
（2）、加入甲醛溶液保持内温40~500C，搅拌10~15min，加入氢氧化铵。
（3）、在20min内升温至650C，保持20min在60min内缓慢升温至950C 。
（4）、于92~960C保持回流反应。
当出现乳状浑浊时即为浑浊点
（5）、10min后取样，冷却至25~300C分出上层水，若树脂不粘玻璃杯且拉丝时即为反应终点，立即冷却。
（6）、当内温降至750C以下时抽真空脱水真空度达80kpa 以上，内温控制在55~750C
（7）、当脱水量达到要求且釜内树脂透明开始取样测聚合度，达到指标规定时立即加入乙醇（采用真空加料方法）等树脂完全溶解后倒料。
冷却400C
4、室温固化醇溶酚醛树脂的制备
该树脂是由苯酚与甲醛在少量氢氧化钠催化剂作用下进行缩聚反应，
经减压脱水用乙醇稀释而得的红棕色粘稠液体。
加入苯磺酸在赛马温下就可固化。
5、水溶性酚醛树脂的制备
水溶性酚醛树脂由苯酚与甲醛在氢氧化钠催化剂存在下缩聚而成。
该树脂游离酚含量较低对人体危害较小，节省大量有机溶剂。
涂胶操作容易清洗方便。
6、聚乙烯醇改性酚醛树脂的制备
将苯酚与甲醛在氢氧化钠和氨水存在下进行缩聚反应，并用聚乙烯醇改性制得水溶性酚醛树脂，增加了树脂的韧性。
7、三聚氰胺改性酚醛树脂的制备
将苯酚、三聚氰胺与甲醛在碱催化剂作用下，进行共缩聚反应而制得的改性酚醛树脂固化后光泽性耐磨性和耐热性均有提高。
8、尿素改性酚醛树脂的制备
将苯酚、尿素与甲醛溶液在氢氧化钠催化剂作用下进行共缩聚制得尿
素改性酚醛树脂。
