四辊轧机工作原理
四辊轧机说明书
三、设备组成及结构特点机组由电动机、齿轮联轴器、减速机、齿轮联轴器、人字齿轮座、万向接轴托架、万向接轴、工作机座等组成。
由电动机通过一系列传动机构驱动轧机工作辊进行轧制。
工作机座由电动压下装置、平衡装置、工作辊装配、支承辊装配、机架装置、轨座等部件组成。
1 电动压下装置:电动压下装置是调整上轧辊位置的传动机构，以保证按给定的压下量轧制出所要求的断面尺寸。
该装置是由电动机带动两级蜗轮机构，传给压下螺杆移动轧辊向上或向下运动所达到的。
其中低速级传动蜗杆为球面蜗杆，这种蜗杆承载能力大，体积小，传动效率高。
电动压下装置由两套独立传动机构组成，这可保证在调整轧机时，两个上轧辊的轴承座可以单独运动，该装置在控制电路的配合下，可单独点动，亦可左右连动。
并配有数字显示装置，分别显示左右压下螺杆的压下量。
2 平衡装置:为了避免轧件进出轧辊时产生冲击，因此在机架窗口板上装有液压平衡装置，借此来消除轧机空载时上支撑辊轴承座与压下螺杆间的间隙以及压下螺杆螺纹间的间隙，液压平衡装置由四个液压油缸通过活塞杆对上轧辊轴承座进行平衡，油缸压力最大为130kg/cm2。
平衡力大小可自动调节。
3 辊子装配:工作辊材质为60CrMo，两端采用三列滚针轴承以承受径向载荷，并在辊子换辊侧用两只推力球轴承以承受左、右轴向载荷。
支承辊材质为9Cr2Mo，采用双列圆柱滚子轴承(FC轴承)，辅以四点接触球轴承承受轴向分力。
每个支承辊轴承座内各装一只，其两个轴承的外侧与端盖及支承辊轴承座内孔底部留有一定的游动间隙，以免在运转过程中发热卡死。
在工作辊轴承座设有槽子，用压板插入槽内作固定轴承座之用。
下支承辊轴承座通过圆弧板与机架窗口底面实现圆弧接触，用以克服轧辊负载后产生变形给轴承带来的不利影响，从而延长其寿命。
工作辊出厂时加工成圆柱形辊身，使用时由用户按需要自行加工合适的辊形，工作辊辊身磨损后可重新加工再用，当辊子直径减小到图纸规定最小值时，就不能再继续使用，应以堆焊方法修复或者更换新工作辊。

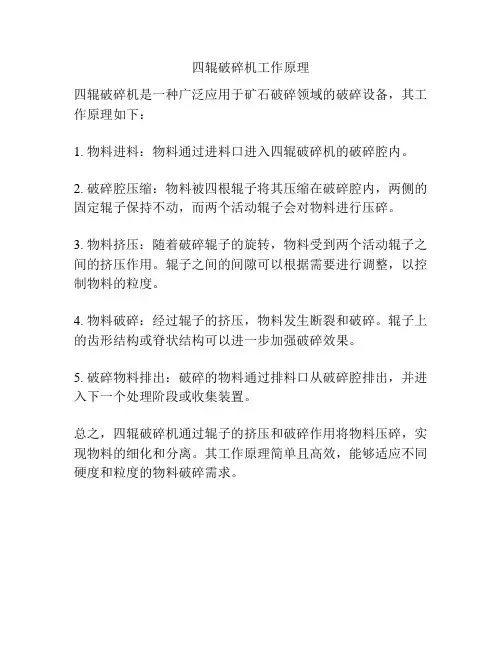

四辊破碎机工作原理
四辊破碎机工作原理
四辊破碎机是一种广泛应用于矿石破碎领域的破碎设备，其工作原理如下：
1. 物料进料：物料通过进料口进入四辊破碎机的破碎腔内。
2. 破碎腔压缩：物料被四根辊子将其压缩在破碎腔内，两侧的固定辊子保持不动，而两个活动辊子会对物料进行压碎。
3. 物料挤压：随着破碎辊子的旋转，物料受到两个活动辊子之间的挤压作用。
辊子之间的间隙可以根据需要进行调整，以控制物料的粒度。
4. 物料破碎：经过辊子的挤压，物料发生断裂和破碎。
辊子上的齿形结构或脊状结构可以进一步加强破碎效果。
5. 破碎物料排出：破碎的物料通过排料口从破碎腔排出，并进入下一个处理阶段或收集装置。
总之，四辊破碎机通过辊子的挤压和破碎作用将物料压碎，实现物料的细化和分离。
其工作原理简单且高效，能够适应不同硬度和粒度的物料破碎需求。
四辊轧机工作原理
四辊轧机工作原理四辊轧机是一种常用的金属加工设备，主要用于金属材料的轧制和加工。
它的工作原理是通过四个辊子的旋转和夹紧，将金属材料置于辊子之间进行连续的轧制，从而实现对金属材料的塑性变形和形状调整。
四辊轧机主要由上辊和下辊组成，它们分别位于金属材料的上方和下方，可以通过液压系统进行垂直上下移动。
两个辊子之间还有两个辊子，称为中间辊。
四个辊子的运动可以由液压系统控制，通过操作人员的指令进行协调运动。
四辊轧机的工作过程通常包括以下几个步骤：1.上辊下降：当金属材料放置在四辊轧机上时，首先通过液压系统将上辊下降到金属材料的上方。
上辊的下降速度和力量可以根据金属材料的厚度和硬度进行调节。
2.材料进料：通常使用轧杆或液压系统控制金属材料沿着轧机的进料方向移动。
进料速度和力量也可以根据具体的加工要求进行调整。
3.辊子旋转：当金属材料进入四辊轧机之后，上辊和下辊开始旋转。
上辊和下辊的旋转速度通常相同，但也可以根据需要进行调整。
4.材料轧制：随着辊子的旋转，上辊和下辊逐渐夹紧金属材料，使其通过中间辊之间的缝隙。
由于辊子的旋转，金属材料受到辊子的挤压和拉伸力，从而发生塑性变形。
5.材料出料：当金属材料通过辊子之间的缝隙后，上辊上升，金属材料从四辊轧机的出料端滑出。
通常，出料速度较慢，并且可以根据需要进行调整。
四辊轧机的工作原理可以总结为：通过上辊和下辊的夹紧和旋转，将金属材料置于中间辊之间进行连续轧制。
通过控制辊子的运动和加工参数，可以实现金属材料的塑性变形和形状调整。
四辊轧机具有以下几个优点：1.高效率：四辊轧机可以连续进行轧制，可以实现高效的金属加工和生产。
2.精度高：四辊轧机可以实现对金属材料的精确控制，可以得到高精度的产品。
3.可广泛应用：四辊轧机可以用于不同类型的金属材料，包括钢材、铝材、铜材等。
4.节省能源：四辊轧机的辊子运动由液压系统控制，可以有效地节约能源。
总之，四辊轧机是一种常用的金属加工设备，通过辊子的旋转和夹紧实现对金属材料的连续轧制。
四辊可逆轧机工作原理
四辊可逆轧机工作原理嘿，朋友！你有没有想过那些又厚又硬的金属板材是怎么变得又薄又平整的呢？今天我就来给你讲讲四辊可逆轧机这个神奇的家伙的工作原理，可有趣啦！我有个朋友叫小李，他就在一家轧钢厂工作。
有一次我去他那儿参观，第一次见到四辊可逆轧机的时候，我就被它那庞大的身躯给震撼到了。
这四辊可逆轧机啊，就像一个超级大力士，专门来驯服那些不听话的金属材料。
那这四辊可逆轧机到底是怎么工作的呢？咱先来说说它的构造吧。
这四辊可逆轧机，顾名思义，有四个辊子呢。
上下各两个辊子，就像两对好搭档。
上面的两个辊子和下面的两个辊子相互配合，这可是有大讲究的。
想象一下，那些厚厚的金属板材就像一个个倔强的大汉，要想让它们乖乖听话变薄变平整可不容易。
当要开始轧制的时候，金属板材就被送进这四个辊子中间。
这四个辊子可不是静止不动的哦。
下面的两个辊子就像坚固的基石，稳稳地支撑着整个轧制过程。
它们转动起来，就像是在为即将开始的表演打着节奏。
而上面的两个辊子呢，它们就像两只强有力的大手，用力地压向下面的金属板材。
这个压力可不得了，就像是给那些金属大汉来了个下马威。
这时候的金属板材啊，在上下辊子的夹击下，开始发生变化。
它就像一块面团，在擀面杖的作用下，慢慢地被擀薄。
可是这金属板材可比面团硬多啦，这就得靠四辊可逆轧机强大的力量。
我记得我问小李，这四个辊子的转速都是一样的吗？小李笑着跟我说：“这你可就外行了。
”他告诉我，这四个辊子的转速是有一定的配比关系的。
就像一个团队里，大家都有各自的分工一样。
如果转速搭配不好，那这金属板材就可能被轧得歪七扭八的，那就糟糕了。
在轧制的过程中，这四辊可逆轧机还可以来回轧制呢，这就是它“可逆”的妙处。
就好比你做一件事情，发现做得不太好，还可以回过头来重新做一遍。
这金属板材经过一次轧制后，如果还不够薄或者不够平整，那就可以再把它送回到四辊之间，再来一次。
这就像一个精益求精的工匠，一遍又一遍地打磨自己的作品，直到满意为止。
四辊轧机工作原理
四辊轧机工作原理
四辊轧机是一种常见的金属加工设备，它主要用于对金属板材进行轧制加工，使其具有一定的形状和尺寸。
四辊轧机通过四个辊子的不同运动来实现金属板材的加工，其工作原理主要包括进料、压下、轧制和出料四个步骤。
首先，金属板材经过预处理后被送入四辊轧机的进料口。
在进料过程中，辊子的运动会将金属板材引导到合适的位置，以确保后续的加工可以顺利进行。
进料过程需要保证金属板材的位置和角度能够被准确地控制，以避免发生不必要的事故和浪费。
接下来是压下的过程，四辊轧机通过调整辊子的位置和压力来将金属板材压制到所需的厚度。
在这个过程中，辊子的运动速度和压力需要被精确地控制，以确保金属板材可以被均匀地压制，避免出现厚薄不均的情况。
然后是轧制的过程，四辊轧机通过调整辊子的间距和角度来使金属板材得到所需的形状。
在这个过程中，辊子的运动需要被精确地同步，以确保金属板材可以被均匀地轧制，避免出现形状不符合要求的情况。
最后是出料的过程，经过压下和轧制后的金属板材被送出四辊轧机的出料口。
在出料过程中，需要确保金属板材可以被顺利地取出并堆放在合适的位置，以便后续的加工和运输。
总的来说，四辊轧机通过精确地控制辊子的运动来实现金属板材的加工，其工作原理包括进料、压下、轧制和出料四个步骤。
在实际操作中，需要严格遵守操作规程，确保设备的安全运行，同时也需要不断地优化工艺参数，以提高加工效率和产品质量。
轧机工作原理
轧机工作原理
轧机是一种常见的金属加工设备，它的工作原理是将金属坯料放置在轧辊之间，并通过轧辊的旋转和压力作用，使金属坯料发生塑性变形，从而改变其截面形状和尺寸。
具体而言，轧机由一对或多对平行排列的轧辊组成。
其中，一对轧辊通常是对称放置的，其间隔可以通过调整进行调节。
当金属坯料被放置在轧辊之间时，由于轧辊的旋转，坯料将逐渐被吸入轧辊之间的空间。
随着轧辊的旋转，金属坯料在轧辊的挤压下发生塑性变形。
轧辊的表面通常具有凹凸不平的花纹或细微的纹理，这可以增加金属与轧辊之间的摩擦力，从而更好地控制金属坯料的变形过程。
通过不同的轧辊排列和调节，轧机可以实现不同的加工效果。
例如，通过采用不同形状的轧辊，可以将圆形金属坯料轧制成扁平的带状材料，或者将方形坯料轧制成圆形或其他形状。
除了塑性变形外，轧机还可以通过不同的工艺参数控制加热、冷却等过程，以调控金属材料的力学性能和结构特征。
总之，轧机通过轧辊的旋转和挤压作用，将金属坯料进行塑性变形，从而实现加工过程中形状和尺寸的改变。
它在金属加工领域起着重要的作用，广泛应用于钢铁、有色金属等行业中。
ZL四辊轧机使用说明书
ZL四辊轧机使用说明书部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改RZ-Φ300/Φ600×1000四辊轧机使用说明书目录一、用途二、主要技术性能三、设备组成及结构特点四、工作原理及操作要点五、轧辊缺陷的种类和产生的原因六、润滑系统七、电气系统八、包装、运输及保管九、基础与安装十、调整与实验十一、使用与维护十二、易损件及轴承明细表一、用途本设备全称为Φ3000/Φ600×1000四辊铝管板热轧机。
主要用于吹胀式蒸发器用铝管板的复合轧制，原料厚度≤4mm,宽度≤800mm，成品厚度≥1.2mm。
b5E2RGbCAP本设备刚度大、强度好，保证产品的精度和稳定。
本设备结构简单，维修方便，电气系统简单可靠，操作准确方便。
型号说明RZ—Φ300□∕Φ600×1000□□装配形式<见附图）：I<省略）、II、III……p1EanqFDPw主电机类型：交流电机 Y<省略）直流电机 Z交流调速电机 T绕线式电机 R辊面长度支撑辊直径工作辊轴承型式：滚针轴承、含油轴承<省略）FC轴承 A其它 B工作辊直径热轧机<附图）二、主要技术性能㈠外形尺寸(长×宽×高>＝8072×3074×3942mm㈡技术性能:表㈠参数名称符号单位数值四最大轧制力P kN 8200表㈡注：上述性能参数属非基本机型配置、如有更动恕不通知！三、设备组成及结构特点机组由电动机、齿轮联轴器、减速机、齿轮联轴器、人字齿轮座、万向接轴托架、万向接轴、工作机座等组成。
由电动机通过一系列传动机构驱动轧机工作辊进行轧制。
DXDiTa9E3d工作机座由电动压下装置、平衡装置、工作辊装配、支承辊装配、机架装置、轨座等部件组成。
1电动压下装置:电动压下装置是调整上轧辊位置的传动机构，以保证按给定的压下量轧制出所要求的断面尺寸。
四辊轧机工作原理
四辊轧机工作原理
四辊轧机工作原理是通过四个辊子的旋转和相互间的运动来达到轧制金属材料的目的。
在四辊轧机中，通常有两个大辊子和两个小辊子。
大辊子被安装在机架上，通过驱动装置转动，小辊子则被调整成合适的位置以保证金属材料的压制。
具体的工作原理如下：
1. 放料：将待轧制的金属材料放置在大辊子和小辊子之间。
这通常是由传送带完成的，使得金属材料可以在轧制过程中连续不断地被加工。
2. 压下：当金属材料通过辊子之间的空隙时，大辊子和小辊子会向内部靠拢并压制金属材料。
这个压下的力量通常是由液压系统提供的。
3. 变形：在压制的过程中，金属材料会发生塑性变形。
这意味着原始的形状和尺寸会发生改变，适应轧制机的要求。
4. 反弹：在压下力量撤销之后，金属材料会发生一定程度的反弹。
这是由于压力解除后材料的恢复能力所导致的。
5. 轧制：当金属材料通过四辊轧机的辊子之间多次通过时，金属材料会逐渐被轧制成所需的形状和尺寸。
这是通过不断调整小辊子和大辊子之间的间隙和辊子的旋转速度来实现的。
6. 完成：一旦金属材料完成轧制过程后，它会离开四辊轧机，并被送到下一个工序进行进一步加工或使用。
总之，四辊轧机通过辊子的旋转和相互间的运动，在金属材料上施加压力和塑性变形来实现轧制的目的。
这种工作原理是基于传统的轧制工艺，并可以根据特定的金属材料和要求进行调整和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四辊轧机工作原理
四辊轧机是一种常见的金属加工设备，它通过四个辊子在金属板材上的压力和摩擦力，将金属板材进行塑性变形和改变形状的过程。
该设备由上下两个工作辊和两个支撑辊组成，工作辊是主要起作用的辊子，支撑辊则起到辅助和支撑的作用。
具体的工作原理如下：
1. 将待加工的金属板材放置于两个工作辊之间，并轻轻按住以防止偏移。
2. 开启四辊轧机，辊子开始转动。
其中，两个工作辊相对转动，形成一对相互作用的力，压在金属板材上。
3. 由于辊子的转动速度和方向一致，金属板材受到两个工作辊的挤压，产生塑性变形。
其中，顶工作辊向下挤压，底工作辊向上挤压。
4. 金属板材在经过两个工作辊的压力作用下，发生塑性变形，形成所需的形状和尺寸。
5. 同时，两个支撑辊起到辅助和支撑的作用，通过对金属板材施加平稳的压力，保持板材平衡和稳定。
6. 金属板材经过四辊轧机后，可以得到满足要求的形状和尺寸，达到预期的加工效果。
总的来说，四辊轧机通过两个工作辊的相对转动和对金属板材的压力作用，使金属板材发生塑性变形和改变形状的过程，实现对金属板材的加工和成型。
