线路质量验评及评定记录表填写说明

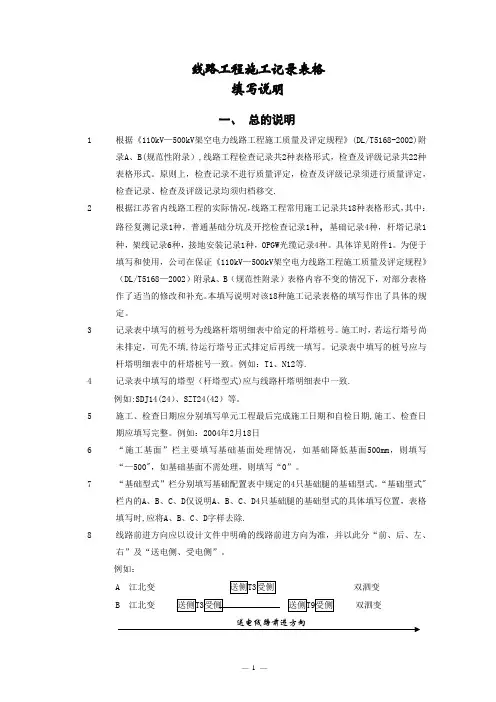

线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)附录A、B(规范性附录）,线路工程检查记录共2种表格形式，检查及评级记录共22种表格形式。

原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交.2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中：路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。

具体详见附件1。

为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》（DL/T5168—2002）附录A、B（规范性附录）表格内容不变的情况下，对部分表格作了适当的修改和补充。

本填写说明对该18种施工记录表格的填写作出了具体的规定。

3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。

施工时，若运行塔号尚未排定，可先不填,待运行塔号正式排定后再统一填写。

记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等.4记录表中填写的塔型（杆塔型式)应与线路杆塔明细表中一致.例如:SDJ14(24）、SZT24(42）等。

5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期,施工、检查日期应填写完整。

例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“—500"，如基础基面不需处理，则填写“0”。

7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。

“基础型式"栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时,应将A、B、C、D字样去除.8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。

(电力行业)(版)输电线路施工记录及验评表测量记录及验评表

（电力行业）(版)输电线路施工记录及验评表测量记录及验评表附录A：复测、分坑、验槽及杆塔号对照表Q/CSG表1-A.1路径复测记录表(线记1) 工程编号:Q/CSG表1-A.1Q/CSG表1-A.2被跨越物及地形凸起点测量记录表(线记2) 工程编号：Q/CSG表1-A.2Q/CSG表1-A.3普通(掏挖)基础和拉线基础分坑及开挖检查记录表(线记3)监理：质检员：施工负责人：检查人：Q/CSG表1-A.4地基基坑(槽)检查记录表(线记4)工程编号：Q/CSG表1-A.4Q/CSG表1-A.5杆塔号对照表(线记5) 工程编号：Q/CSG表1-A.5附录B:架空输电线路工程分项工程质量验收记录表【W001】Q/CSG表1-B.01路径复测分项工程质量验收记录(线土1) 工程编号：Q/CSG表1-B.01Q/CSG表1-B.02普通基础分坑与开挖分项工程质量验收记录(线土2) 工程编号：Q/CSG表1-B.02【H002】Q/CSG表1-B.03拉线基础分坑与开挖分项工程质量验收记录(线土3) 工程编号：Q/CSG表1-B.03【H003】Q/CSG表1-B.04岩石、掏挖基础分坑与开挖分项工程质量验收记录(线土4) 工程编号：Q/CSG表1-B.04Q/CSG表1-B.05施工基面及电气开方分项工程质量验收记录(线土5) 工程编号：Q/CSG表1-B.05【S001】Q/CSG表1-B.1现浇、掏挖(等高)铁塔基础分项工程质量验收记录(线基1) 工程编号：Q/CSG表1-B.1Q/CSG表1-B.2现浇、掏挖(不等高)铁塔基础分项工程质量验收记录(线基2) 工程编号：Q/CSG表1-B.2【S002】Q/CSG表1-B.3铁塔拉线(含锚杆)基础分项工程质量验收记录(线基3) 工程编号：Q/CSG表1-B.3【S003】Q/CSG表1-B.4岩石铁塔基础分项工程质量验收记录(线基4) 工程编号：Q/CSG表1-B.4【H004】Q/CSG表1-B.5混凝土电杆基础分项工程质量验收记录(线基5) 工程编号：Q/CSG表1-B.5【S004】Q/CSG表1-B.6角钢插入式(等高)基础分项工程质量验收记录(线基6) 工程编号：Q/CSG表1-B.6【S004】Q/CSG表1-B.7角钢插入式(不等高)基础分项工程质量验收记录(线基7) 工程编号：Q/CSG表1-B.7【S005】Q/CSG表1-B.8灌注桩基础分项工程质量验收记录(线基8) 工程编号：Q/CSG表1-B.8【S005】Q/CSG表1-B.9灌注桩基础承台、连梁分项工程质量验收记录表(线基9) 工程编号：Q/CSG表1-B.9【S006】Q/CSG表1-B.10贯入桩基础分项工程质量验收记录(线基10) 工程编号：Q/CSG表1-B.10【S007】Q/CSG表1-B.11挖孔桩基础分项工程质量验收记录(线基11) 工程编号：Q/CSG表1-B.11【W002】Q/CSG表1-B.12自立式铁塔组立分项工程质量验收记录(线塔1) 工程编号：Q/CSG表1-B.12【W003】Q/CSG表1-B.13拉线铁塔组立分项工程质量验收记录(线塔2) 工程编号：Q/CSG表1-B.13Q/CSG表1-B.14铁塔拉线压接管施工分项工程质量验收记录(线塔3) 工程编号：Q/CSG表1-B.14【W004】Q/CSG表1-B.15混凝土电杆组立分项工程质量验收记录(线塔4) 工程编号：Q/CSG表1-B.15【W005】Q/CSG表1-B.16自立式钢管杆组立分项工程质量验收记录(线塔5) 工程编号：Q/CSG表1-B.16【W006】Q/CSG表1-B.17导、地线展放施工分项工程质量验收记录表(线线1) 工程编号：Q/CSG表1-B.17【S008】Q/CSG表1-B.18导、地线直线液压管施工分项工程质量验收记录(线线2)工程编号：Q/CSG表1-B.18【S008】Q/CSG表1-B.19导、地线耐张液压管施工分项工程质量验收记录(线线3) 工程编号：Q/CSG表1-B.19【W007】Q/CSG表1-B.20导地线紧线施工分项工程质量验收记录(线线4) 工程编号：Q/CSG表1-B.20【W008】Q/CSG表1-B.21导地线附件安装施工分项工程质量验收记录(线线5) 工程编号：Q/CSG表1-B.21Q/CSG表1-B.22对地、风偏开方对地距离验收记录(线线6) 工程编号：Q/CSG表1-B.22Q/CSG表1-B.23交叉跨越检查记录(线线7) 工程编号：Q/CSG表1-B.23。

线路复测记录表

线路复测记录表 The manuscript was revised on the evening of 2021
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
路径复测记录表
工程名称：35千伏三塘湖输变电工程线记1
监理工程师：专职质检员：施工负责人：检查人：。

施工表格填写说明(新版附件)

前言本表格经过多次研究注意事项：1.施工自检记录和项目部质检组检查记录及隐蔽工程签证单必须手工填写。

2.施工检查及评级记录以自检和项目部检查记录为依据采用电子表格填写。

各种记录按照填写要求填写，记录应真实、整洁.路径复测记录表（线记1）复测日期: 年月日～年月日业主代表：专职质检员：施工负责人：检查人：“路径复测记录表”(线记1）填写说明此表为路径复测记录表专用表格一、检查项目1.表格第一列每个桩号分两栏，上边填写施工桩号，下面填写运行桩号。

2.杆塔型：填写“塔型－呼称高”.3.档距、线路转角：设计值、实测值、偏差值必须填写真实数据，偏差值为实测值与设计值的差值，以(±)进行区分。

4.塔位高程:填写实测值,数据保留2位小数点。

5.桩位移：面向大号分大号、小号、左侧、右侧；位移值：填写“复测值”与“设计值"的差值。

6.被跨越物（或地形凸起点）:“被跨越物”是指重要的电力线、公路、铁路、河流及明显的地形突起点；名称栏填写被跨越物名称及等级，若同一档内有多处被跨越物(或地形凸起点)，“桩号/塔号”栏间可有空格，被跨越物（或地形凸起点)应分别填写，不得遗漏；“高程”栏填写跨越点实测值，数据保留2位小数点；与临近杆塔最近距离中杆塔号栏填写“设计桩号”，距离栏填写跨越点到最近设计桩号的水平距离.7.表头要填写复测起止日期，如“2007年5月1日－2007年5月11日”。

8.有特殊情况请填写“备注”一栏。

现浇铁塔基础检查及评级记录（线基1改)业主代表：专职质检员：施工负责人：检查人:“现浇铁塔基础检查及评级记录”（线基1改）填写说明此表为地脚螺栓式大块基础专用表格一、表头1.杆塔型：填写设计杆塔型式-呼称高，如：SJC3-24。

2.基础型:填写“螺栓”。

3.施工基面：根据设计要求填写“中心桩标高"，如“－1500"或“3000"，以mm为单位。

4.施工日期：填写整基基础浇制完成日期。

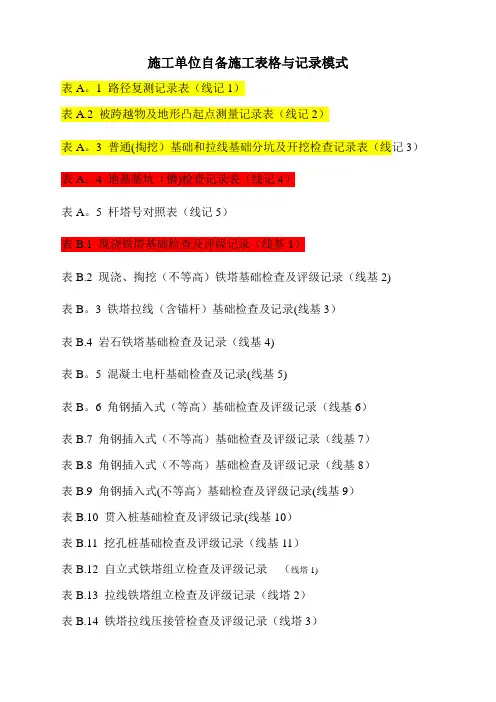

输电线路现行检查记录表格

施工单位自备施工表格与记录模式表A。

1 路径复测记录表（线记1）表A.2 被跨越物及地形凸起点测量记录表（线记2）表A。

3 普通(掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A。

4 地基基坑（槽)检查记录表（线记4）表A。

5 杆塔号对照表（线记5）表B.1 现浇铁塔基础检查及评级记录（线基1）表B.2 现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2)表B。

3 铁塔拉线（含锚杆）基础检查及记录(线基3）表B.4 岩石铁塔基础检查及记录（线基4)表B。

5 混凝土电杆基础检查及记录(线基5)表B。

6 角钢插入式（等高）基础检查及评级记录（线基6）表B.7 角钢插入式（不等高）基础检查及评级记录（线基7）表B.8 角钢插入式（不等高）基础检查及评级记录（线基8）表B.9 角钢插入式(不等高）基础检查及评级记录(线基9）表B.10 贯入桩基础检查及评级记录(线基10）表B.11 挖孔桩基础检查及评级记录（线基11）表B.12 自立式铁塔组立检查及评级记录（线塔1)表B.13 拉线铁塔组立检查及评级记录（线塔2）表B.14 铁塔拉线压接管检查及评级记录（线塔3）表B.15 混凝土电杆组立检查及评级记录（线塔4）表B.16 自立式铁管杆组立检查及评级记录（线塔5）表B.17 导、地线展放施工检查及评级记录（线线1）表B。

18 导、地线直线液压管施工检查及评级记录（线线2）表B。

19 导、地线耐张液压管施工检查及评级记录(线线3）表B.20 导地线紧线施工检查及评级记录(线线4)表B.21 导地线附件安装施工检查及评级记录（线线5）表B。

22 对地、风偏开方对地距离检查及评级记录（线线6）表B.23 交叉跨越检查及评级记录（线线7)表B.24 复合光缆OPGW展放施工检查及评级记录（线光1）表B。

25 复合光缆OPGW紧线施工检查及评级记录（线光2) 表B.26 复合光缆OPGW紧线施工检查及评级记录（线光3) 表B.27 复合光缆OPGW现场开盘测试报告（线光4）表B。

线记1 路径复测记录表

档距/m
线路转角
塔位高程/m
桩位移/m
被跨越物（或地形凸起点）
备注
塔号
设计值
实测值
偏差值
设计值
实测值
方向
位移值
名称
高程/m
与邻近杆塔最近距离
杆塔号
距离/m
古城变架构
1004
G1
SDJ-15
39
40
1
右8°02′58″
右8°03′21″
1006
G2
SJ1-21
152
153
1
右11°59′09″
右11°58′49″
GSSZ-27+10
191
190
-1
998
公路
N24
GSSZ-27+10
206
207
1
998
N25
GSSZ-27+10
174
176
2
999
房屋
N26
GSSZ-27+10
226
225
-1
999
N27
GSSZ-27+10
221
222
1
1003
公路
N28
GSSZ-24+10
204
205
1
1005
N29
GSSZ-24+10
N3
GSSJ1-21
164
163
-1
左5°59′32″
左54°59′54″
998
公路
N4
GSSZ-18
142
140
-2
997
N5
GSSJ1-12

线路工程路径复测记录表格填写样表

档距 m 设计值 465 481 423 506 485 440 416 535 599 346 520 547 557 385 实测值 465.02 480.91 422.91 506.45 484.25 440.36 415.72 535.12 599.19 345.52 520.06 547.52 556.75 385.29 偏差值 0.02 -0.09 设计值
桩号
距离m
980.03 984.02
-0.33
990.02
0.03
左0°0′ 左0°0′04″ 4″ 995.05 993.00
0.25 0.11
996.03
-0.16
1010.05
-0.55
1014.00
0.12
1014.54
0.32
1023.54
-0.47
1036.04
0.21
1051.04
0.17 0.19
档距 m 设计值实测值偏差值设计值
线路转角实测值偏差值
7″ 15″
塔位高程 m
桩位移 m 方向
无无大号侧小号侧大号侧大号侧大号侧小号侧小号侧大号侧大号侧小号侧大号侧
被跨越物（或地形凸起点）名称高程 m
与邻近塔最近水平距离
备注
位移值
0.00
桩号
距离m
左17°20′ 左17°19′53″
桩号
距离m
1070.53 1066.02
0.90
1075.52
-0.78
1087.03
-0.15
1069.53
0.67
1062.03
0.10
1063.54

1.工程复测报审表

80
82
83
ZJ1A-12
胡家岩村
农民地里
12
80
78
84
ZJ1A-12
胡家岩村
农民地里
12
80
80
85
ZJ1A-12
胡家岩村
农民地里
12
80
80
86
ZJ1A-12
胡家岩村
农民地里
12
80
80
87
ZJ1A-12
胡家岩村
农民地里
12
80
80
88
ZJ1A-12
胡家岩村
农民地里
12
80
80
89
Z1A-12
现场监理：施工负责人：质检员：检查人：
路径复测记录表（线记4）
线路名称：太原市古交市2015年10kV大川线改造工程
作业地点：古交市义学路至邢家社乡
桩号
杆塔型式
档距
m
塔位
高程
m
直线桩横线路偏移mm
备注
设计值
实测值
偏差值
方向
偏移值
46
NJIIB-12
李家社
村民地里
12
133
133
47
NJIIB-12
李家社
中社村
12
278
278
62
NJIIB-12
中社村
12
125
125
63
NJIIB-12
中社村
12
133
133
64
NJIIB-12
中社村
农民地里
12
66
66
65
NJ1A-12
中社村

路径复测记录-线记1（共五篇）

路径复测记录-线记1（共五篇）第一篇：路径复测记录-线记1路径复测记录表（线记1）业主代表：专职质检员：施工负责人：检查人：填写说明1.桩号：设计图纸桩号,与杆塔明细表一致；2.塔号：运行桩号（与塔位牌一致）；建设管理单位确定线路名称和塔位号后填写；3.杆塔型式：与施工图纸一致，不标注铁塔高度；4.档距偏差值：实测值减去设计值；5.塔位高程：复测实测值；6.桩横线路位移：每基分别填写；7.被跨越物高程：为实测被跨越物最高点高程；8.备注：填写复测数据与设计数据不符内容及设计处理结果等；9.斜线要求：表格中的项目施工中没有，检查结果内自左下角向右上角画斜线。

第二篇：工程定位测量及复测记录专题6KV高压室定位测量及复测记录单位工程名称车集煤矿南二风井35KV变电站安装工程建设单位河南龙宇能源车集煤矿定位依据车集煤矿南二风井35KV变电站安装工程施工蓝图工程定位示意图及说明：说明：基础槽钢定位根据施工蓝图基础位置进行定位，定位使用钢卷尺进行测量，设备基础槽钢使用水平仪进行检测找正。

测量员：工程技术负责人：年月日建设、监理（设计）单位复核意见：复核单位：复核人：年月日35KV高压室定位测量及复测记录单位工程名称车集煤矿南二风井35KV变电站安装工程建设单位河南龙宇能源车集煤矿定位依据车集煤矿南二风井35KV变电站安装工程施工蓝图工程定位示意图及说明：说明：基础槽钢定位根据施工蓝图基础位置进行定位，定位使用钢卷尺进行测量，设备基础槽钢使用水平仪进行检测找正。

测量员：工程技术负责人：年月日建设、监理（设计）单位复核意见：复核单位：复核人：年月日室外变压器定位测量及复测记录单位工程名称车集煤矿南二风井35KV变电站安装工程建设单位河南龙宇能源车集煤矿定位依据车集煤矿南二风井35KV变电站安装工程施工蓝图工程定位示意图及说明：说明：变压器基础轨道定位根据施工蓝图基础位置进行定位，定位使用30米钢卷尺进行测量，设备基础轨道使用水平仪进行检测找正。

110kv线路复测

2.1.1 工程名称: 110kV 矿-青送电线路工程。

2.1.2 工程特点:2.1.2.1 本标段线路工程是青河-铜矿110kV 输变电工程，全线约44.88 公里；线路杆塔形式主要采用Z21-2、JW30、NM5 三种砼电杆和自立式铁塔。

全线杆塔计191 基，其中砼电杆182 基、自立式铁塔9 基、全线转角 5 次，带角度转角11 次，平均档距234 米，线路地处青河与铜矿两地，沿线基本为戈壁平原、山地丘陵地段、沿线地势平坦，交通便利。

2.1.2.2 工序施工特点：本标段线路于2009 年2 月间利用昌吉电力设计院出具的白图已进行了初步复测，3 月间设计部门又进行了全线路的第二次设计勘测，并于09 年4 月发了正式的蓝图，2009 年4 月开工后，我单位计划对全线路进行复测，因考虑一次与二次的复测结果变化不大但仍有变化，因此复测记录以本次为准，09 年初复测记录作废，同时在复测中进行分坑作业，故本次作业包含了开工前的线路路径复测和部分杆塔的测量分坑内容。

后续施工中的分坑也将严格按照此作业指导书的测量分坑内容严格执行。

本作业指导书名称为《线路复测及测量分坑作业指导书》9 1912.1.3 工程规模:本线路工程设计规模为182 基砼电杆，基自立式铁塔，基的基础、杆塔、接地、防护工程及44.88 公里的架线工程。

编制依据：3 编制依据：3.1《110kV 矿-青送电线路工程施工组织总设计》3.2《110kV 矿-青送电线路工程杆塔明细表》3.3《110kV 矿-青送电线路工程平断面定位图》3.4《110kV 矿-青送电线路工程施工图总说明书》3.5《110kV 矿-青送电线路工程杆塔基础施工说明》3.6《35kV—220kV 架空送电线路测量技术规程》3.7《110kV—500kV 架空电力线路施工及验收规范》GBJ233—20023.8《电力建设安全工作规程》3.9 其它有关现行的规程、规范及标准等。

1、路由复测及定位检验批质量验收记录

施工
单位
检查
评定
结果
项目专业质量检查员
年月日
总承包
单位
验收
结论
专业工程师
年月日
监理
单位
验收
结论
监理工程师
年月日
5
接头坑、人(手)孔的安装位置应符合设计文件规定，设计未明确时，应选择在地势较高、地质稳固之处，避开水塘、河流、河渠及道路
6
在雷暴危害严重地区，光缆路由复测应在雷暴危害严重地区，光缆路由复测应等易引雷体
一般项目
1
光缆穿越各种地下管线时，应在管线下方通过并采取保护措施
2
路由复测时应确定光缆沟坎、护坎、护坡、挡土墙、固定墩等光缆保护的位置和数量并填写复测记录
路由复测及定位检验批质量验收记录
工程名称
分项工程
名称
验收部位
施工单位
专业负责人
项目经理
施工执行标准名称及编号
GB50369 - 2014《油气长输管道工程施工及验收规范》
SY4217.3-2019《石油天然气建设工程施工质量验收规范通信工程第3部分》
检验批
编号
质量验收规范规定
施工单位检查评定记录
监理单位
验收意见
主
控
项
目
1
光缆穿越铁路，公路。河流，大型沟渠，地下管线等障碍的位置应符合设计要求
2
通信光缆地埋线路与其他建筑设施间的最小净距
名称
平行时（m）
交越时（m）
通信管道边线(不包括人手孔)
0.75
0.25
非同沟的直埋通信光或电缆
0.5
0.25
埋式电力电缆（交流35kV以下）
0.5
0.5

导线点复测记录

导线点复测记录一、工程概况S215线三岔口至莎车高速公路第SS-4标段位于莎车县境内，起讫桩号为K187+300-K235+649.063，线路全长48.349公里，公路等级为高速公路，设计速度120km/h。

路基土方700万m3，软弱土0.68km，盐渍土48.35km，路面3271515m2，互通式立交4座，分离式立交4座，大中桥2座，小桥2座，通道39座，涵洞88道，收费站4处，服务区1处，停车区1处。

根据控制点交桩情况，平面控制系统为与1980年西安坐标系相联系的工程独立坐标系，中央子午线为77°46ˊ00ˊ，水准高的高程基准为1985年国家高程基准（Ⅱ）期，成果等级为一级。

二、测量仪器及测设人员本次复测配备测量工程师2名，从事测量专业工作经验均为8年以上，测量员4名，从事测量专业工作为4年以上，技工8名，共计14人。

、一、工程概况S215线三岔口至莎车高速公路第SS-4标段位于莎车县境内，起讫桩号为K187+300-K235+649.063，线路全长48.349公里，公路等级为高速公路，设计速度120km/h。

路基土方700万m3，软弱土0.68km，盐渍土48.35km，路面3271515m2，互通式立交4座，分离式立交4座，大中桥2座，小桥2座，通道39座，涵洞88道，收费站4处，服务区1处，停车区1处。

根据控制点交桩情况，平面控制系统为与1980年西安坐标系相联系的工程独立坐标系，中央子午线为77°46ˊ00ˊ，水准高的高程基准为1985年国家高程基准（Ⅱ）期，成果等级为一级。

二、测量仪器及测设人员本次复测配备测量工程师2名，从事测量专业工作经验均为8年以上，测量员4名，从事测量专业工作为4年以上，技工8名，共计14人。

线路质量验评及评定记录表填写说明

线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)，线路工程检查记录共2种表格形式,检查及评级记录共22种表格形式。

原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。

2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中:路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。

具体详见附件1。

为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)表格内容不变的情况下，对部分表格作了适当的修改和补充。

本填写说明对该18种施工记录表格的填写作出了具体的规定。

3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。

施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写。

记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等。

4记录表中填写的塔型(杆塔型式)应与线路杆塔明细表中一致。

例如：SDJ14（24）、SZT24(42)等。

5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、检查日期应填写完整。

例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“-500”,如基础基面不需处理，则填写“0”。

7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。

“基础型式”栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将A、B、C、D字样去除。

8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。

1路径复测记录表1

国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅰ回工程·线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期2011 年10月06 日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅰ回工程·线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期2011 年10 月06 日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅰ回工程·线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期2011年10月07日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅰ回工程·线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期2011年10月05 日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅰ回工程·线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期2011年10月05日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅱ回工程·线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期年月日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅱ回工程线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期年月日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅱ回工程线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期年月日国电哈密能源三塘湖风电场一期110kV升压站35kV集电线路Ⅱ回工程线`线1·路径网络复测记录表质检员：施工负责人：检查人：复测日期年月日。
