法兰螺栓紧固顺序说明(24条螺栓)

法兰螺栓紧固标准

法兰螺栓紧固标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!法兰螺栓紧固标准是确保设备和结构安全可靠运行的重要规范之一。

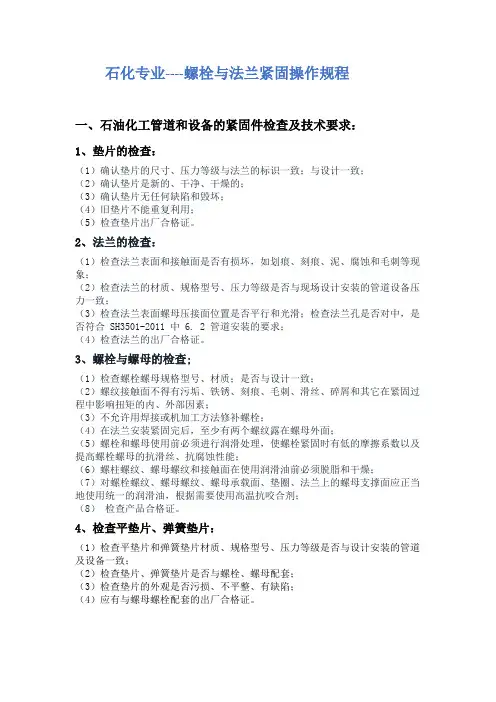

石化专业--螺栓与法兰紧固操作规程

石化专业----螺栓与法兰紧固操作规程一、石油化工管道和设备的紧固件检查及技术要求：1、垫片的检查：（1）确认垫片的尺寸、压力等级与法兰的标识一致；与设计一致；（2）确认垫片是新的、干净、干燥的；（3）确认垫片无任何缺陷和毁坏；（4）旧垫片不能重复利用；（5）检查垫片出厂合格证。

2、法兰的检查：（1）检查法兰表面和接触面是否有损坏，如划痕、刻痕、泥、腐蚀和毛刺等现象；（2）检查法兰的材质、规格型号、压力等级是否与现场设计安装的管道设备压力一致；（3）检查法兰表面螺母压接面位置是否平行和光滑；检查法兰孔是否对中，是否符合 SH3501-2011 中 6. 2 管道安装的要求；（4）检查法兰的出厂合格证。

3、螺栓与螺母的检查;（1）检查螺栓螺母规格型号、材质；是否与设计一致；（2）螺纹接触面不得有污垢、铁锈、刻痕、毛刺、滑丝、碎屑和其它在紧固过程中影响扭矩的内、外部因素；（3）不允许用焊接或机加工方法修补螺栓；（4）在法兰安装紧固完后，至少有两个螺纹露在螺母外面；（5）螺栓和螺母使用前必须进行润滑处理，使螺栓紧固时有低的摩擦系数以及提高螺栓螺母的抗滑丝、抗腐蚀性能；（6）螺柱螺纹、螺母螺纹和接触面在使用润滑油前必须脱脂和干燥；（7）对螺栓螺纹、螺母螺纹、螺母承载面、垫圈、法兰上的螺母支撑面应正当地使用统一的润滑油，根据需要使用高温抗咬合剂；（8）检查产品合格证。

4、检查平垫片、弹簧垫片：（1）检查平垫片和弹簧垫片材质、规格型号、压力等级是否与设计安装的管道及设备一致；（2）检查垫片、弹簧垫片是否与螺栓、螺母配套；（3）检查垫片的外观是否污损、不平整、有缺陷；（4）应有与螺母螺栓配套的出厂合格证。

二、螺栓紧固方法：无力矩梅花扳手或捶击扳手：适用于一般设备及管道法兰紧固，根据螺栓尺寸和法兰压力等级选用，紧固方法和要求如下：（1）按照安装要求，对法兰按对称紧固进行紧固顺序编号；（2）在对称位置用螺栓为垫片进行定位，确保缠绕垫片中心在突缘边沿以内；（3）用手紧固定位螺栓，接着插入其它螺柱螺栓并手紧使其载荷平衡，确保螺母两端每端至少露出 2个螺纹；（4）根据现场设备及法兰，按紧固一圈为一次计算，合理制定紧固次数（至少 3 次）和每次紧固的捶击载荷（力度），紧固捶击载荷（力度）按从小到大依次紧固，不可加载载荷过快、过大，防止垫片密封失效；（5）无力矩梅花扳手或捶击扳手每次紧固的顺序，紧固径向相对的两个螺栓至螺栓既定锤击载荷（力度），紧固与前次两螺栓沿圆周相距约 90 度的另一对螺栓，继续紧固直到其余所有螺栓皆紧固至既定锤击载荷；（6）最后按 100%锤击载荷（力度）将所有螺栓按顺时针或逆时针方向依次紧固一遍。

螺栓紧固手册

中油一建(CSPC)维修项目部维修项目部中油一建 CPFCC管法兰安装和紧固工艺法兰安装和紧固工艺（此工艺仅供参考）2009 年 3 月版本 A目录1.0 目的 2.0 范围 3.0 安全 4.0 定义 5.0 职责 6.0 施工程序 6.1 螺栓紧固方法 6.2 螺栓紧固方法选择 6.3 施工准备 6.4 法兰安装 6.5 螺栓紧固 6.6 螺栓紧固质量控制 7.0 参考 8.0 附件3 3 3 4 5 5 5 6 6 7 7 7 8 82管法兰安装和紧固工艺1.0 目的此文件的目的是为本维修项目部参与法兰安装和紧固的所有工作人员获得合格的管法兰接头质量提供施工指导方针和程序步骤。

确保他们在法兰件安装和紧固的各方面都接受了适当的培训,能优质高效地完成在 CSPC 的维修和工程项目中的法兰安装紧固工作.2.0 范围2.1 该规程仅适限于在 CSPC 的维修和工程项目中钢法兰接头的安装紧固工作。

总的说来，这将由以下几部分组成： 2.1.1.管道与管道、管道与设备、仪表与管道间的法兰连接。

2.1.2 相关附件和准备工作，即垫片、螺柱、螺栓、螺母。

2.1.3 清洁、润滑、对中和紧固 2.2 本规程不适用于下列情况： 2.2.1 非金属管道法兰，如玻璃纤维增强环氧树脂（）和玻璃纤维增强聚酯（玻璃钢）管； 2.2.2 设备法兰，除非与管法兰和盲板连接；格式的带格式的: 项目符号和编号格式的带格式的: 项目符号和编号32.2.3LOP 装置的铝热交换器接口； 2.2.4 高压设备和 LDPE 装置的管法兰； 2.2.5 供应商包装单位推荐了螺栓扭矩值的情况； 2.2.6 聚四氟乙烯涂层螺栓； 2.3 本规程不包括法兰接头的液压张紧部分.3.0 安全3.1 一般安全操作规程对于法兰安装和紧固特有的工艺过程和环境条件，如果疏忽或操作不熟练，会有风险。

要会分析辨别这些工艺过程和环境条件，在进行相关作业前、中、后期必须有所计划并予以采取相应措施。

螺栓拧紧程序标准化

螺栓拧紧程序标准化
螺栓拧紧程序标准化是确保装配质量的关键步骤，包括以下几个主要步骤：
1. 螺栓拧紧：根据螺栓的类型和装配要求，采用适当的拧紧方法。

对于一般螺栓，拧紧到连接件不松动即可。

对于垫片、填料结构的螺栓，应按照先有后、对称均匀、轮流拧紧的原则进行操作。

拧紧量要小，每次约为1/4-1/2圈，直到达到所需的预紧力。

2. 检查与测量：在每根螺栓都拧紧后，应检查法兰是否歪斜，测量法兰之间的间隙是否一致，以便及时纠正。

3. 螺栓紧固顺序：应按照先中间、后两边、对角、顺时针方向依次、分阶段紧固的原则进行。

一般分两段紧固：第一步拧50%左右的力矩，第二步拧100%的力矩。

4. 拧紧控制方法：力矩控制法和力矩-转角控制法是最常用的两种方法。

力
矩控制法是当拧紧力矩达到某一设定的控制值时停止拧紧。

力矩-转角控制
法是在力矩控制法基础上发展起来的，首先把螺栓拧到一个不大的力矩后，再从此点开始，拧一个规定的转角。

5. 注意事项：在拧紧过程中，要特别注意不要拧得过紧，以免压坏垫片。

一般以拧到不漏为准。

最后检查法兰间隙，其间隙应一致并保持在2mm以上。

请注意，螺栓拧紧程序标准化并非一成不变，具体的操作方法还需根据装配的实际情况进行调整。

在实际操作中遇到问题时，建议咨询专业技术人员或查阅相关技术手册获取帮助。

法兰紧固标准

法兰紧固标准
一、准备工作
1.确认所需工具和材料：包括螺栓、螺母、垫圈、手锤、扳手等。

2.检查法兰表面：确保法兰表面清洁，无油污、锈蚀或其他杂质。

二、确定紧固参数
1.确定螺栓规格：根据法兰规格和设计要求，选择合适的螺栓规格。

2.确定预紧力：根据法兰类型、设计要求以及螺栓规格，确定预紧力大小。

一般来说，预紧力应控制在螺栓屈服强度的30%-50%之间。

3.确定拧紧扭矩：根据预紧力和扳手类型，确定拧紧扭矩。

拧紧扭矩应控制在扳手最大扭矩的20%-30%之间。

三、对称紧固
1.按照对称顺序，将螺栓均匀分布在法兰面上。

2.每次紧固时，应确保所有螺栓均匀受力，避免出现单边受力情况。

四、确定紧固次数
1.根据法兰规格和设计要求，确定螺栓紧固次数。

2.对于关键部位或承受较大载荷的法兰，应适当增加紧固次数。

五、记录数据
1.在紧固过程中，记录每颗螺栓的拧紧扭矩和预紧力大小。

2.记录整个紧固过程的时间和人员信息。

六、检查紧固效果
1.用力矩扳手对每颗螺栓进行复检，确保紧固效果符合要求。

2.检查法兰面是否平整，无翘曲、变形等情况。

3.对泄漏点进行排查，确保法兰连接处无泄漏现象。

七、清理现场
1.清理现场残留物，如垫圈、螺栓等。

2.将工具放回原位，保持现场整洁。

钢结构安装时螺栓的紧固次序

钢结构安装时螺栓的紧固次序
在进行钢结构安装时，螺栓的紧固次序非常重要，它直接影响到整个结构的稳
定性和安全性。

正确的螺栓紧固次序可以确保结构的均匀受力，避免应力集中，从而提高结构的承载能力和使用寿命。

下面将介绍钢结构安装时螺栓的紧固次序及相关注意事项。

1. 螺栓松紧度检查
在紧固螺栓之前，首先要检查螺栓的松紧度。

松紧度不同会影响到螺栓的紧固
效果，因此需要确保所有螺栓在开始紧固前都有适当的松紧度。

2. 螺栓紧固次序
钢结构安装时，一般采用交叉对角的方式进行螺栓的紧固。

具体紧固次序如下：
1.横向紧固：首先从结构的横向方向开始紧固螺栓，从建筑结构的一
侧开始，依次进行螺栓的紧固。

2.纵向紧固：完成横向紧固后，再进行建筑结构的另一侧的纵向螺栓
的紧固，保持交替对角的原则。

3.对角交替：在横向和纵向紧固后，对角方向交替进行螺栓的紧固，
确保结构的均匀受力。

4.边缘螺栓：最后将边缘的螺栓进行紧固，以确保整个结构的均匀受
力。

3. 注意事项
•在紧固螺栓前，要确保螺栓孔洞对准，螺栓垂直于联接的构件，避免歪斜。

•确保使用适当的扭矩工具进行螺栓的紧固，不要过紧或过松。

•当紧固螺栓时，要坚持“扭紧、反扭、再扭紧”的原则，确保螺栓完全被拉伸。

•在螺栓紧固完成后进行再次检查，并进行必要的调整，以确保结构的安全可靠。

通过以上的螺栓紧固次序及注意事项，可以帮助确保钢结构在安装过程中螺栓
的安全紧固，提高整体结构的稳定性和安全性，保障工程质量。

法兰紧固方法和技巧

法兰紧固方法和技巧法兰紧固方法和技巧引言在工业生产和机械制造中，法兰紧固是一项关键的工艺。

正确的法兰紧固方法可以确保设备的安全稳定运行，提高工作效率并减少故障率。

本文将详细介绍一些常见的法兰紧固方法和技巧。

法兰紧固前的准备工作1.清洁法兰连接面：使用洁净无油纺织物擦拭法兰连接面，以确保连接面干净、无杂质。

2.检查密封垫片：检查密封垫片的质量和完整性，确认没有损坏或腐蚀。

法兰紧固工具以下是一些常用的法兰紧固工具： - 扳手：用于拧紧法兰螺栓和螺母。

- 带刻度的扭力扳手：用于控制螺栓和螺母的拧紧力矩，避免过紧或过松。

- 动力工具：用于自动紧固法兰螺栓。

法兰紧固方法1.交叉紧固法：从法兰连接面正上方开始，依次顺时针或逆时针方向交叉紧固相邻的螺栓。

这样可以确保法兰连接面的压力均匀分布，避免形成局部应力集中。

2.多次交叉紧固法：将法兰螺栓一开始分多次交叉紧固，每次拧紧一定程度后，再进行下一轮交叉紧固。

这样可以逐步提高拧紧力矩，确保法兰连接面的均匀紧固。

3.控制力矩和拧紧顺序：根据法兰和密封垫片的材料和尺寸，参考相关标准或建议，控制拧紧力矩以及螺栓的拧紧顺序。

这样可以确保法兰紧固的正确性和有效性。

法兰紧固后的检查1.使用扭力扳手检查拧紧力矩是否符合要求。

2.检查法兰连接面是否均匀接触，无漏气或漏液迹象。

3.检查紧固螺栓是否有松动现象，如有必要，进行重拧。

注意事项1.不使用电动工具过度拧紧法兰螺栓，以免损坏法兰或导致泄漏。

2.使用适当的扳手或工具来拧紧法兰螺栓，以减少损伤和伤害风险。

3.定期检查和维护法兰螺栓和垫片，确保其性能和完整性。

结论恰当的法兰紧固方法和技巧对于设备和系统的正常运行至关重要。

通过遵循上述方法和注意事项，可以确保法兰连接的安全可靠，并延长设备的使用寿命。

切记，在进行法兰紧固之前，务必进行充分的准备工作以及检查。

注意：本文所提供的法兰紧固方法和技巧仅供参考，请根据具体情况和相关标准进行操作。

阀门装配时的螺栓紧固顺序和原则

阀门装配时的螺栓紧固顺序和原则阀门在装配时螺栓紧固是十分重要的环节，不仅可以保证阀门的
正常运行，还能保证工作的安全性。

下面将介绍阀门装配时螺栓紧固
的顺序和原则。

第一，螺栓紧固的顺序。

在安装阀门时，螺栓紧固的顺序十分重要。

一般来说，螺栓的紧固需要进行交叉紧固，即从对角方向开始，
依次进行螺栓的加紧。

这样可以使螺栓受力均匀，防止出现单侧受力
过大，导致漏气或者脱落的情况。

另外，在紧固时需要遵循“交叉”、“环形”原则，即按照一定的顺序进行交叉紧固，同时可以进行环形
的调整，保证整体的紧固效果。

第二，螺栓紧固的原则。

在紧固螺栓时，需要遵循一些原则，以
保证阀门的稳固性和安全性。

首先是逐渐加压。

在紧固阀门螺栓时，
需要逐渐加压，不可一次过紧，以免造成局部受力过大，导致螺栓断
裂或者阀门损坏。

其次是均匀加紧。

在加紧螺栓时，需要保证力度均匀，不可使某些螺栓过紧，某些螺栓过松，这样可以保证整体受力均
匀。

最后是检查确认。

在紧固结束后，需要对所有螺栓进行检查确认，确保所有螺栓都已经紧固到位，并且没有松动的现象。

综上所述，阀门装配时螺栓紧固的顺序和原则十分重要。

我们需
要按照交叉紧固的原则进行螺栓的加紧，同时需要逐渐加压，均匀加紧，最后进行确认检查。

只有这样才能保证阀门的正常运行和工作的
安全性。

希望大家在实际操作中能够严格遵守这些原则，确保阀门装
配的顺利进行。

螺栓紧固作业指导书讲解

3.2.5 工作前法兰垫片的压紧力： F1=3.14DGby （N） 3.2.6 工作时法兰垫片压紧力： F2=6.28DGbmpc （ N）法兰垫片工作密封比压 σt=mp MPa
5 / 15
中国石油乌鲁木齐石化公司设备安装公司
D G --- 垫片压紧力作用中心圆直径
mm
b--- 垫片有效密封宽度
φ 575× 520× 3
497203
4653
实际紧固扭矩（ Nm ）
4600
原有紧固力矩值（ Nm ）
4400
紧固工具型号
四同步液压扳手
紧固顺序气压表压力值 (Par)
逆时针十字交叉法紧固
紧固顺序
螺栓编号初拧扭矩值
50% 2300 Nm
终拧扭矩值
80% 3680 Nm
二次终拧扭矩值
100% 4600 Nm
这时要和前面的预紧力 F1 进行比较大者作为最终预紧力 F。
3.2.8 紧固螺栓力矩计算
螺栓在紧固的过程中，要克服两方面的力矩，即：
1）螺栓和螺母螺纹之间的力矩 M1
2）螺母和法兰之间的摩擦力矩 M2
3）紧固螺栓的预紧力矩 M 至少为： M=M1+M2
4）钢制普通粗牙螺纹 M10-M68 ，其经验公式为： M=KdF
7??157??15中国石油乌鲁木齐石化公司设备安装公司中国石油乌鲁木齐石化公司设备安装公司两同步螺栓紧固步骤及顺序两同步螺栓紧固步骤及顺序螺栓数量分组情况第一遍第二遍第三遍螺栓数量分组情况第一遍第二遍第三遍第一组第一组111?818?111?111?818?111?616?313?616?第二组616?313?616?第二组212?919?212?第三组212?919?212?第三组第四组第四组717?414?717?717?414?717?第五组第五组313?1020?313?313?1020?313?20?20?第六组第六组818?515?818?818?515?818?第七组第七组414?111?414?414?111?414?第八组第八组919?616?919?919?616?919?515?212?515?第九组515?212?515?第九组第十组第十组1020?717?1020?1020?717?1020?四同步螺栓紧固步骤及顺序四同步螺栓紧固步骤及顺序螺栓数量分组情况第一遍第二遍第三遍螺栓数量分组情况第一遍第二遍第三遍161116?5101520?161116?第一组161116?5101520?161116?第一组第二组第二组271217?491419?271217?271217?491419?271217?20?20?381318?381318?381318?第三组381318?381318?381318?第三组491419?271217?491419?第四组491419?271217?491419?第四组第五组第五组5101520?161116?5101520?5101520?161116?5101520?有热紧要求的按力在紧两遍

螺栓紧固顺序和原则

螺栓紧固顺序和原则概述螺栓紧固是机械连接中常用的一种方式，它能够将两个或多个零部件紧密地连接在一起。

正确的螺栓紧固顺序和原则对于确保连接的可靠性和安全性至关重要。

本文将介绍螺栓紧固的顺序和原则，以帮助读者正确应用于实际工程中。

螺栓紧固顺序螺栓紧固的顺序一般分为两种情况，即串行紧固和并行紧固。

串行紧固顺序串行紧固是指按照螺栓的顺序逐个进行紧固。

这种紧固顺序适用于紧固件数量较少或者需要依次进行的情况。

在进行串行紧固时，应按照螺栓的编号或者标记顺序进行紧固，以确保每个螺栓都能够承担相应的负荷。

并行紧固顺序并行紧固是指同时紧固多个螺栓。

这种紧固顺序适用于紧固件数量较多且分布相对均匀的情况。

在进行并行紧固时，应按照对角线交叉紧固的原则进行，即先紧固对角线上的螺栓，然后再依次向两侧紧固。

这样可以使连接件受力均匀，避免因紧固不均而导致的变形或者松动。

螺栓紧固原则螺栓紧固的原则主要包括预紧力、均匀力和适当转角。

预紧力预紧力是指在紧固过程中施加在螺栓上的力，它能够产生摩擦力和压力，使连接件之间形成紧密的接触。

预紧力的大小直接影响到连接的强度和可靠性。

通常情况下，预紧力应达到螺栓抗剪强度的70%~80%。

为了保证预紧力的准确性，可以使用扭矩扳手或者液压扳手进行控制。

均匀力均匀力是指在紧固过程中使螺栓受力均匀分布的原则。

均匀力的实现需要考虑以下几个方面：1. 选择合适的紧固顺序，如前文所述，根据紧固件的数量和分布选择串行紧固或并行紧固。

2. 选择合适的紧固力矩，确保各个螺栓承受的力矩相等。

3. 使用弹簧垫片或者垫片组合，以确保连接件之间受力均匀。

适当转角适当转角是指在紧固过程中螺栓的旋转角度。

适当的转角能够保证连接件之间的摩擦力和压力达到最佳状态，从而提高连接的可靠性。

根据不同的紧固件和应用要求，转角可以通过扭矩扳手或者角度扳手进行控制。

结论螺栓紧固顺序和原则是确保连接可靠性和安全性的重要因素。

在实际工程中，正确的紧固顺序和原则能够保证连接件受力均匀，避免因紧固不当而导致的松动或者失效。

法兰密闭对螺栓紧固的要求

法兰密闭对螺栓紧固的要求
法兰密闭对螺栓紧固的要求
法兰密闭是一种常用的密封连接方式，用于管道、容器等设备的连接。

螺栓紧固在法兰密闭连接中至关重要，以下是对螺栓紧固的要求：
1. 确保连接的密封性：螺栓紧固必须足够紧密，确保法兰连接处的密封性能。

螺栓的紧固力应适中，既能保证密封效果，又要避免过紧造成损坏。

2. 均匀力分布：螺栓紧固要求力分布均匀，避免出现过紧或过松的情况。

不均匀的力分布可能导致法兰变形、渗漏或连接松动。

3. 适度预紧：在紧固螺栓之前，需要进行适度的预紧。

通过预紧，螺栓和法兰之间的间隙能够缩小，保证在后续的紧固过程中达到更好的密封效果。

4. 合适的紧固顺序：当法兰连接有多个螺栓时，紧固顺序也非常重要。

应按照交叉的方式进行紧固，以确保力的均匀分布，避免因过早
或过晚紧固而导致的紧固力不平衡。

5. 使用正确的螺栓规格和级别：根据法兰的设计要求，选择合适的螺栓规格和级别。

螺栓的强度和质量应与法兰相匹配，确保紧固的可靠性和安全性。

6. 定期检查和维护：经常检查螺栓的紧固情况，并定期进行维护。

确保螺栓紧固力适当、无松动或退化现象，以保证法兰连接的持久性和可靠性。

法兰密闭对螺栓紧固的要求直接关系到连接的密封性和安全性。

因此，在进行法兰连接时，需严格按照要求进行操作，确保螺栓的紧固有效，以提供可靠的密封效果和长期的运行安全。

螺栓紧固操作规范

螺栓紧固操作规范一、概述在保证装配质量的前提下，为进一步提高装配效率，规范高强螺栓的紧固方法，特编写本规范。

二、适用范围本操作规范适用于所有系列机组螺栓的紧固。

三、操作说明1.普通连接1.1将主机架、机舱框架、机舱罩等结构件之间连接螺栓的紧固划分为普通连接等级。

1.2安装前对螺栓组进行检查，确保外观完好、防腐层无脱落。

1.3涂抹螺纹润滑剂。

1.4使用手动力矩扳手、液压扳手等工具（参照工具使用规范）紧固普通部位螺栓一次打至规定力矩值。

1.5螺栓紧固完毕后，在螺栓头部做一标记。

2.重要连接2.1将变桨系统、偏航系统、部分主传动系统等部位之间连接螺栓的紧固划分为重要连接等级。

2.2安装前对螺栓组进行检查，确保外观完好、防腐层无脱落。

2.3涂抹螺纹润滑剂。

2.4使用手动力矩扳手、液压扳手等工具（参照工具使用规范），对连接部位的螺栓进行交叉、分步紧固。

2.4.1螺栓组呈环形分布的使用交叉、分步紧固方式，一般分三次紧固，第一次使用规定力矩的30%，第二次为60%，第三次100%。

2.4.2螺栓组呈矩形或不规则分布的使用对角或顺序进行多步紧固，一般分为三次紧固，紧固方式同2.4.1。

2.5 螺栓紧固完毕后，在螺栓头部做一标记。

3.关键连接3.1将齿轮箱锁紧盘、胀紧套、联轴器等部位之间连接螺栓的紧固划分为关键连接等级。

3.2安装前对螺栓组进行检查，确保外观完好、防腐层无脱落。

3.3涂抹螺纹润滑剂。

3.4使用手动力矩扳手、液压扳手等工具（参照工具使用规范），对连接部位的螺栓进行对角、分步紧固。

3.4.1胀紧套螺栓按照顺序分步方式紧固。

每100Nm一增加，直至规定力矩值。

3.4.2锁紧盘螺栓按照对角二同步分步方式紧固。

800Nm前用手动力矩扳手，800Nm以上增加100Nm打三圈。

3.5螺栓紧固完毕后，在螺栓头部做一标记。

四、注意事项：1．确保螺栓按要求逐个紧固，严禁出现漏打、跳打、重打的现象。

2．确保螺纹润滑剂按润滑剂使用规范涂抹。

法兰螺栓怎么紧固才科学规范

法兰螺栓怎么紧固才科学规范一、设备及管道法兰安装过程的紧固技术要求（1）法兰紧固件的检查●垫片：安装时, 确保垫片是新的且干净干燥的，并检查垫片是否有缺陷和毁坏；旧垫片不能重复利用；在安装前, 确认使用的垫片尺寸及等级与法兰的标识一致。

●法兰：安装前检查法兰面是否有损坏, 如划痕，刻痕，泥，腐蚀和毛刺，径向穿过法兰密封面水纹线的凹痕、划痕深度超过0.2mm ，且覆盖面超过垫片密封面宽度一半时，法兰必须重换或者密封面重新加工修复；法兰背面螺母支撑面位置应是平行和光滑的；检查法兰是否对中，检查方法按SH3501-2011 中6.2 管道安装要求。

●螺栓和螺母：根据设备及管道设计要求检查螺栓螺母是否使用正确；螺纹和接触面不得有污垢、铁锈、重皮、刻痕、毛刺、碎屑和其它在紧固过程中影响扭矩的外部物质；不允许用焊接或机加工方法修补螺栓；在法兰安装紧固完后，至少有两个螺纹露在螺母外面；螺栓和螺母使用前必须进行润滑处理，使螺栓紧固时有低的摩擦系数以及提高螺栓螺母的抗滑丝、抗腐蚀性能；螺柱螺纹、螺母螺纹和接触面在使用涂润滑油前必须脱脂和干燥；对螺栓螺纹、螺母螺纹、螺母承载面、垫圈、法兰上的螺母支撑面应正当地使用统一的润滑油；根据需要使用高温抗咬合剂。

（2 ）螺栓紧固方法●无力矩梅花扳手或捶击扳手：适用于一般设备及管道法兰紧固，根据螺栓尺寸和法兰压力等级选用。

紧固要求如下：1）维保单位制定紧固方案，对法兰按对称紧固，进行紧固顺序编号，参考图1 ，图2 编号。

2）在1 ，2 ，3 ，4 的位置用4 个螺栓为垫片进行定位，确保缠绕垫片中心在突缘边沿以内。

3）用手紧固定位螺栓，接着插入其它螺柱螺栓并手紧使其载荷平衡，确保螺母两端每端至少露出2 个螺纹在外。

4）根据现场设备及法兰，按紧固一圈为一次计算，合理制定紧固次数（至少3 次）和每次紧固的捶击载荷（力度），紧固捶击载荷（力度）按从小到大依次紧固（如50% ，80% ，100% 递增），不可加载载荷过快过大，防止垫片密封失效。

法兰紧固要求以及螺栓的基础知识

法兰紧固一.安装前需准备好以下设备：1.经过校准的扭力扳手、液压旋紧扳手，或其他旋紧工具；2.钢线刷，黄铜刷更好；3.头盔；4.护目眼镜；5.润滑剂；6.其他的工厂规定工具等。

7.清理和旋紧紧固件需要各种特定的工具，此外必须使用标准的安装设备及遵守安全操作规程二.检查和清理：1.从垫片压紧面，各种紧固件（螺栓、双头螺栓），螺母和垫片上清除所有外来杂质和碎片；2.检查紧固件、螺母和垫片上有无毛刺，裂纹等缺陷；3.检查法兰面有无翘曲变形，有无径向划伤，有无深度工具撞伤痕迹，或其他影响垫片正确就座的缺陷；4.如果发现缺陷原件，应及时更换，如对是否更换有疑问，可及时联系密封厂家。

三.对正法兰：1.使得法兰面和螺栓孔对正；2.对于任何不能获得正面的情况，应及时提出报告。

四.安装垫片：1.确认垫片符合指定的尺寸和指定的材料；2.检查一下垫片，保证不存在缺陷；3.在两个法兰之间小心插入密封垫片；4.确认垫片在法兰之间处于中心位置；5.除非垫片安装说明中要求使用粘结剂或抗黏剂，否则不可私自使用；对齐法兰面，确保垫片不被刺伤或划破。

五.润滑受力表面：1.润滑受力面积只允许使用规定的或者经过批准的润滑剂；2.在所有的螺纹、螺母和垫片的受力面上涂抹足够的润滑剂；3.保证润滑剂不污染法兰面或者垫片的表面。

六.安装和旋紧螺栓：1.永远使用正确的工具2.使用经过校准的扭力扳手，或其他能控制功能的旋紧工具；3.向密封厂家技术部门咨询关于扭矩要求及规定4.旋紧螺母时按照“十字对称原则七、旋紧螺母按照如下5个步骤：1.第一步：初始旋紧所有的螺母时以手动进行，较大的螺母可采用小型手动扳手辅助旋紧；2.第二步：旋紧每个螺母大致达到所需全部扭矩的30%；3.第三步：旋紧每个螺母大体达到所需全部扭矩的60%；4.第四步：再次采用“十字对称原则”旋紧每个螺母，达到所需全木扭矩的100%；注：大口径法兰可采用更多次数进行上述步骤5.第五步：至少进行一次以顺时针方向逐一旋紧所有的螺母达到所需要的全部扭矩。

收藏！法兰螺丝的紧固方法都在这里

收藏！法兰螺丝的紧固方法都在这里法兰螺丝主要由六角头部和法兰盘(六角下面的垫片跟六角固定在一起的)和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

法兰螺栓被广泛使用在公路与铁路桥梁上，其中还包括工业与民用建筑、起重机、挖掘机等重型机械上,适用范围十分广泛。

常见的几种法兰螺丝六角法兰有两种，一种是平脑的,另一种是凹脑的表面有镀白、军绿、彩黄、另永不生锈的达克罗。

根据法兰螺丝的使用地点不同,盘的大小要求都各不相同,另有平底和带齿之分,带齿的起防滑作用。

按连接的受力方式,有普通的和有铰制孔用的，铰制孔用的法兰螺丝要和孔的尺寸配合,用在受横向力时。

另外为了满足安装后锁紧的需要,有杆部有孔的,这些孔可以使螺栓受振动时不至松脱。

有的法兰螺栓没螺纹的光杆要做细,叫细杆法兰螺栓.这种法兰螺栓有利于受变力的连接。

钢结构上有专用的高强度螺栓.头部会做大些.尺寸也有变化。

法兰螺丝的常见材料高碳钢C%>0.45%六角法兰面螺丝产品材料目前市场上基本没使用;中碳钢0.25%六角头螺丝中碳钢材料国内通常称为35号、45号钢,国外基本称为1035,CH38F,1039,40ACR等。

主要用于8级螺母、8.8级螺栓及8.8级内六角产品;低碳钢C%≤0.25%国内通常称为A3钢。

国外基本称为1008,1015,1018,1022等。

主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。

(注:钻尾钉主要用1022材料。

)合金钢在普碳钢中加入合金元素,增加钢材的一些特殊性能:如35、40铬钼、SCM435,10B38。

六角法兰面螺栓主要使用SCM435铬鉬合金钢,主要成分有C、Si、Mn、P、S、Cr、Mo。

法兰螺丝紧固方法及要求无力矩梅花扳手或捶击扳手适用于一般设备及管道法兰紧固,根据螺丝尺寸和法兰压力等级选用。

紧固要求如下:1、维保单位制定紧固方案,对法兰按对称紧固,进行紧固顺序编号,参考图1 ,图2编号。

32组螺栓定力矩紧固顺序

32组螺栓定力矩紧固顺序螺栓的定力矩紧固是一种常见的紧固方法，通过施加一定的力矩来使螺栓固定在其连接部件上。

在实际操作中，为了确保紧固的可靠性和安全性，需要按照特定的顺序进行定力矩紧固。

下面是关于32组螺栓定力矩紧固顺序的相关参考内容。

1. 螺栓定力矩紧固的目的螺栓定力矩紧固的目的是确保连接部件之间能够达到所需的紧密度，以免因松动或者紧固过紧引起连接故障。

螺栓定力矩紧固一般是按照设计要求或者标准规定进行，这样可以保证连接的安全可靠性。

2. 螺栓紧固顺序的选择原则在选择螺栓紧固顺序时，可以根据以下原则进行选择：- 从中心向外进行紧固，以避免螺栓固定时产生的偏心力；- 从内侧向外侧进行紧固，以确保连接面之间能够均匀受力，避免局部承载过大；- 交替紧固，即交替进行左右、上下、前后等方向的螺栓紧固，以均匀施加力矩；- 分段紧固，即按一定的步骤和次数进行紧固，以减小紧固过程中的变形。

3. 螺栓紧固顺序的具体安排以下是一个32组螺栓定力矩紧固顺序的参考内容，其中按照一定的规律和原则进行了安排：1-8组：按照从内向外、从左上到右下的对角线方向进行紧固；9-16组：按照从内向外、从右上到左下的对角线方向进行紧固；17-24组：按照从外向内、从左下到右上的对角线方向进行紧固；25-32组：按照从外向内、从右下到左上的对角线方向进行紧固。

通过这样的安排，可以使得螺栓的紧固力均匀分布，减小因紧固过程中的变形而引起的问题。

同时，按照这样的顺序进行紧固，还可以避免产生较大的偏心力，确保连接部件之间能够达到预期的紧密度。

这种安排方式在实际操作中可以作为参考，具体情况还需要根据具体的连接结构和要求进行调整和确定。

总结起来，螺栓定力矩紧固顺序的选择是为了确保连接的可靠性和安全性，常采用从中心向外、从内侧向外侧、交替紧固和分段紧固等原则进行。

以上提到的32组螺栓定力矩紧固顺序是一种参考内容，可以根据具体情况进行调整和确定。

法兰螺栓紧固顺序说明(24条螺栓)

法兰螺栓紧固顺序说明
为规范法兰螺栓的紧固顺序，根据相关标准，编制本螺栓紧固顺序说明。

1、法兰螺栓紧固应按照多步紧固和顺序紧固的原则进行紧固。

2、根据现场的设备情况，把螺栓从12点的方位按顺时针的方向用记号笔编号好，在作业指导书中编制好紧固顺序。

3、螺栓的紧固应分三遍进行，每遍的起点应相互开120°。

4、第一遍紧固先用50％的扭力值（取整数值），采用十字交叉法紧固螺栓并保证密封面平行，尽量缩小螺栓在紧固过程中由于法兰变形影响。

5、第二遍紧固用100％的扭力值加力紧固螺栓，紧固同时注意测量法兰的间隙是否均匀，保证每个螺栓紧固力量一致。

6、第三遍紧固再用100％的扭力值按第一遍紧固顺序均匀紧固螺栓。

7、从1#螺栓按顺时针方向，采用两同步和四同步采用对边紧固的原则，说明螺栓的紧固顺序。

单紧按两同步的顺序进行。

两同步螺栓紧固步骤及顺序（24条螺栓）
四同步螺栓紧固步骤及顺序（24条螺栓）。

12孔螺栓孔的法兰紧固排序

12孔螺栓孔的法兰紧固排序
1、法兰螺栓紧固应按照多步紧固和顺序紧固的原则进行紧固。

2、根据现场的设备情况，把螺栓从12点的方位按顺时针的方向用记号笔编号好，在作业指导书中编制好紧固顺序。

3、螺栓的紧固应分三遍进行，每遍的起点应相互开120°。

4、第一遍紧固先用50％的扭力值（取整数值），采用十字交叉法紧固螺栓并保证密封面平行，尽量缩小螺栓在紧固过程中由于法兰变形影响。

5、第二遍紧固用100％的扭力值加力紧固螺栓，紧固同时注意测量法兰的间隙是否均匀，保证每个螺栓紧固力量一致。

6、第三遍紧固再用100％的扭力值按第一遍紧固顺序均匀紧固螺栓。

7、从1螺栓按顺时针方向，采用两同步和四同步采用对边紧固的原则，说明螺栓的紧固顺序。

单紧按两同步的顺序进行。

常用的法兰螺栓紧固力矩

常用的法兰螺栓紧固力矩为方便使用，将操作压力等于公称压力，操作温度等于150 ℃条件下计算得到的紧固力矩列表如下。

一般情况下可直接采用。

a) 法兰压力等级：PN15.0 MPa（相当于ANSI CLASS 900）；螺栓材料：25Cr2MoVA；垫片形式：圆环垫；垫片材料：不锈钢及软钢。

表-1列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。

表-1 法兰螺栓紧固力矩法兰公称直径DN mm 15 20 25 40 50 80 100 150 200 250 300 350 400 450 500螺栓公称直径 mm 20 20 24 27 24 24 30 30 36 36 36 39 42 48 52 螺栓个数个 4 4 4 4 8 8 8 12 12 16 20 20 20 20 20 单个螺栓紧固力矩，N?m 不锈钢垫片 67.67 70.14 132.43 203.24 145.18 164.30 322.86 342.50 625.00 633.90 650.91 861.22 1110.64 1680.66 2189.33 软钢垫片 66.46 68.79 130.58 200.46 142.75 161.16318.10 338.01 618.11 627.70 645.08 851.30 1098.65 1662.00 2167.19 b) 法兰压力等级：PN15.0 MPa（相当于ANSI CLASS 900）；螺栓材料：35CrMoA；垫片型式：圆环垫；垫片材料：不锈钢及软钢。

表2列出了上述条件下各种公称直径法兰对应的法兰螺栓紧固力矩。

表-2 法兰螺栓紧固力矩法兰公称直径DN mm 15 20 25 40 50 80 100 150 200 250 300 350 400 450 500螺栓公称直径 mm 20 20 24 27 24 24 30 30 36 36 36 39 42 48 52 螺栓个数个 4 4 4 4 8 8 8 12 12 16 20 20 20 20 20 单个螺栓紧固力矩，N?m 不锈钢垫片 67.67 70.14 123.89 190.57 136.64 155.76 304.92 324.56 592.50 601.40 618.41 819.16 1057.31 1599.09 2189.33 软钢垫片 66.46 68.79 122.04 187.79 134.21 152.62300.16 320.07 585.61 595.20 612.58 809.24 1045.32 1580.42 2167.19 c) 法兰压力等级：PN25.0 MPa（相当于ANSI CLASS 1500）；螺栓材料：25Cr2MoVA；垫片型式：圆环垫；垫片材料：不锈钢及软钢。
