第九章摄影测量的外业工作众所周知,摄影测量一直是地形图测绘和更新的最有效和最主要的手段，利用像片绘制地形图也是摄影测量的重要应用。
与平板仪测绘地形图相比较，摄影测量的主要优点为：作业速度快、效率高；作业范围大、成本低；成图质量好、地貌表示逼真；工作自动化程度高、外业劳动强度低；成果现势性好。
利用摄影测量方法绘制地形图大体可分为三个阶段：摄影、摄影测量外业和内业。
摄影就是利用摄影机，按照预定计划对测区地面进行摄影，获取测区影像信息。
摄影测量的外业是在野外实地进行像片控制测量和像片的调绘、补测工作。
摄影测量内业是依据所摄像片和外业成果，利用室内仪器绘制地形图等。
本章主要介绍摄影测量外业工作内容。
§9.1 像片控制测量摄影测量绘制地形图的方法有多种，但无论采用哪种成图方法均需一定数量的像片控制点（简称像控点），将摄影测量成果与地面坐标系联系起来。
像控点的获取方案有两种：全野外布点和稀疏布点。
全野外布点是指摄影测量测图过程中所需要的控制点全部由外业测定；稀疏布点是指在外业只测定少量控制点，其余大部分的像控点是在室内仪器上利用空中三角测量方法进行加密获取。
在野外利用已知的大地点、水准点，借助测绘仪器测定像控点平面坐标和高程，并正确表示出像控点位置的工作称为像片野外控制测量，或称为像片控制联测。
像片控制测量的工作过程包括：像控点野外控制测量技术计划的拟定、像控点的选定、像控点的野外判读刺点和整饰、像控点的外业观测和成果计算、手簿及成果检查整理等。
拟定像控点野外控制测量技术计划主要就是根据成图要求及整个摄区的地形情况，在现有资料基础上拟定测图所需的像控点数量、分布及施测方法。
为了保证内业成图及像控点的量测精度，像控点必须布设在影像位置可明确辨认的目标点上。
拟定的计划还需到实地进行核实对照，在查明现有的三角点、水准点的保存状况，现场观察像控点通视状况和交会图形后(像控点应能满足地形测量通视良好、交会图形理想等要求)，最终确定像控点的位置和施测方法。
摄影测量学 第九章摄影测量的外业工作
1.摄影测量外业工作的分类 2.像片控制测量 3.像片判读和调绘
航空摄影测量成图工序
航空摄影 像片控制测量 大地测量 内业加密 像片调绘 像片测图
模拟法 像片测图 解析法 数字法
§1 摄影测量外业工作的分类
1.像片控制测量 2.像片判读 地形判读 专业判读
§2
像片控制测量
一、像片控制点的选择
1.像控点位置的基本要求 距像片边缘1～1.5cm； 离开各种标志1mm以上； 位于航线3度重叠旁向 重叠中线附近； 距离方位线3～4.5cm 像控点应为明显地物点
2.像片控制点的布点方案 全野外布点Βιβλιοθήκη 航线网布点区域网布点
二、 像控点的选刺
直径小于0.1mm 刺透 不能双孔 布标问题
一、像片判读标志
二、像片调绘方法
1.全野外调绘 2.综合调绘
三、像控点的测定
经纬仪 全站仪 GPS等
§3
像片调绘
像片调绘 是根据地物在像片上的构像规律，在 室内或野外对像片进行判读调查，识别 影像对应地物的性质，并将影像显示的 信息按照用图的需要综合取舍，用图式 规定的符号在像片上表现出来，并调查 地理名称、补测新增和影像没有反映的 地物，制作调绘片。
直接判读标志 是指能够直接反映和表示目标地物信息的各种特征。 这些特征人们的感官可以直接觉察，它包括像片上地 物的大小、形状、色调（色彩）、阴影、纹理、图案 等 间接判读标志 是指能够间接反映和表现目标地物信息的各种影像特 征，借助它可推断与其地物属性相关现象，即根据已 判读出来的自然现象而推断另一种现象的存在。例如 根据地形特点判断树种的分布，根据树种分布的地点 判断地势的高低等。间接判读标志有地物相关(布局)、 植被标志、地貌形态等。
摄影测量的外业工作
稀疏布点是指在外业只测定少量控制点，其余大部分 的像控点要通过内业加密手段获取的布点方案。解析空中
三角测量采用的外业布点方案可按航线网布点或区域网布 点进行。
2020年5月9日 星期六3时7分 48秒
9/28
九、摄影测量的外业工作
①航线网布点 如果以每条航线段作为独立的平差单元进行解析空中
业的定向精度，像片上像控点要距离各类标志如框 标标志、片号等不应小于1mm。像控点应分布在 航向三度重叠和旁向重叠中线附近。
2020年5月9日 星期六3时7分 48秒
4/28
九、摄影测量的外业工作
3、像片控制点的布点方案
全野外布点 稀疏布点
2020年5月9日 星期六3时7分 48秒
5/28
九、摄影测量的外业工作
2020年5月9日 星期六3时7分 48秒
15/28
九、摄影测量的外业工作
（3）野外像控点的目标选择 无论是平面点、高程点或平高点，野外像控点均要选
择在明显目标点上，明显目标点是指野外的实地位置和像 片的影像位置都可以明确辨认的点。
一般地区较理想的明显目标是近于直角而且又近于 水平的线状地物的交点和地物拐角上，特别是固定的田 角和道路交叉经常作为优先选定的理想目标。除此之外，
2020年5月9日 星期六3时7分 48秒
13/28
九、摄影测量的外业工作
图a是山地1:1万测图，以16幅图为单位的一个区域，采用18×18cm 或23×23cm像幅的布点方案。图b是丘陵地区1:5000测图，以8幅图 为单位采用18×18cm像幅的布点方案。平坦地区布点方案如图c，它 是18×18cm像幅的1:5000或1：1万测图以四幅图为一个区域，点位沿 区域四周布六个平面点。
摄影测量外业工作 ppt课件
ppt课件
14
2. 像控点的位置要求
（1）像控点一般应布设在航向三片重叠和旁向重 叠中线附近，困难时可布在航向重叠范围内。 在像片上应布在标准位置上，即通过像主点 垂直于方位线的直线附近。
方位线
像主点
ppt课件
15
（2）距像片边缘不得小于1cm（18×18） 或1.5cm（23×23）
ppt课件
47
正面
刺点者：***，日期 检查者：***，日期
c8刺在路口东南角
背面（点之记）
ppt课件
35
四、像片控制点联测
实地测定像片控制点的方法称为像片控制点 联测。 平面测量：导线法、交会法、线形锁、 高程测量：水准测量、三角高程测量、独立 交会高程点
ppt课件
36
10.4 像片的解译与调绘
一、像片解译概念
ppt课件
5
像片补测 将像片上没有影像或者影像不清晰但地形图又 需要表示的地物、地貌补绘在像片上。
二、摄影测量外业工作过程
技术设计 准备工作 外业施测 成果检查与验收
ppt课件
6
1.技术设计
技术设计是测区作业的技术文件。
设计任务书
从技术和组织上说明外业测量的根据和理由，
提出最合理的技术方案。
只对已刺点或转刺点进行整饰和注记。
根据透刺到像片反面的刺孔位置，仍用像片 正面整饰的相应符号标出点位，并注记点名和 点号，签刺点者姓名和刺点日期。经现场实地 检查后，签检查者姓名和检查日期。
反面不需要注出点的高程，但要绘制局部放 大的点位略图，加注说明。
ppt课件
34
刺孔 0.1mm
c8 110 .75
摄影测量外业和内业基本流程简介
摄影测量外业和内业基本流程简介摄影测量是利用摄影测量仪器和技术对地面上的物体进行测量和分析的一种方法。
它在地理信息系统（GIS）和地图制作等领域起着非常重要的作用。
摄影测量可以分为外业和内业两个基本流程。
本文将对摄影测量外业和内业的基本流程进行简要介绍，并分享一些对这一主题的观点和理解。
一、摄影测量外业的基本流程摄影测量外业是指在实地进行影像采集和相关测量工作的过程。
以下是摄影测量外业的基本流程：1. 项目准备：在进行外业工作之前，需要对项目进行准备。
包括确定测量区域、规划测量任务、选择合适的摄影测量仪器和设备等。
2. 摄影测量仪器设置：在实地进行摄影测量之前，需要正确设置和校准摄影测量仪器。
这包括对摄影测量仪器进行初始设置、参数调整和标定等。
3. 影像采集：摄影测量外业的核心工作是对地面进行影像采集。
通过航空摄影或者地面摄影等方式获取高分辨率的影像数据。
在采集过程中，需要注意摄影参数、重叠度、高程控制等因素。
4. 控制点测量：为了提高摄影测量的精度，需要在实地进行控制点的测量。
通过使用全球定位系统（GPS）等测量仪器进行控制点的测量，以便获得地面控制点的坐标信息。
5. 影像处理：在采集完影像之后，需要对影像进行处理和校正。
这包括影像的几何校正、色彩校正、重叠区域的匹配等。
6. 特征提取：在影像处理后，需要提取地物特征点和地物特征线。
这些特征点和特征线将作为后续测量和分析的基础。
7. 数字地图生成：通过对特征点和特征线的测量和分析，可以生成数字地图。
这些数字地图可以用于地理信息系统（GIS）等应用。
二、摄影测量内业的基本流程摄影测量内业是指在办公室进行影像处理、数据分析和报告撰写等工作的过程。
以下是摄影测量内业的基本流程：1. 影像处理：在摄影测量内业中，首先需要对已采集的影像进行处理。
这包括影像的校正、重叠区域的匹配、影像配准等。
2. 特征点测量：在影像处理完成后，需要对特征点进行测量。
通过使用影像中的特征点和已知控制点的坐标信息，可以计算出特征点的地面坐标。
第十章 摄影测量外业
10-2 像片控制点的布设
摄影测量测绘地形图的方法有多种，但无论采 用哪种方法，均需要一定数量的像片控制点，将摄 影测量成果与地面坐标系联系起来。 像控点的获取方案有两种：全野外布点和稀疏 布点。 全野外布点：摄影测量测图过程中的所需要的 控制点全部由外业测定。 稀疏布点：指在外业只测定少量的控制点，其 余大部分的像控点是在室内仪器上利用空中三角测 量方法进行加密获取。
二、像控点刺点
选定的像控点，要在航片上标定出其位置，通常采用 刺点法。 像片刺点精度是保证摄影测量加密等精度的重要一环， 因此，必须做到判准、刺准。 航摄像片上的刺孔偏离误差不得大于像片上的0.1mm， 像控点的刺点要小，刺孔的直径不得超过0.2mm。一般选 用细直而坚硬的针刺，垫上较硬的垫板轻轻刺出。如果刺 偏或判错，应挑选一张相邻像片，重新刺点，原像片作废。 刺点工作在现场由一人完成后，必须由另一人到现场 检查，刺点者和检查者都需签名，并签注日期，以示负责。
10.1 六点法布设示意图
b. 五点法：在航线首末各布设一对平高点，而在航线 中央只布设一个平高点，位置可布设在像片的上方或下方。 如下图所示:
⊙
⊙ 10.2 五点法布设示意图
⊙
⊙
⊙
c. 八点法：即在每段航带网内布设八个平高控制点，如下 图所示：
⊙ ⊙ ⊙ ⊙ ⊙ 平高点 10.3 八点法布设示意图 ⊙ ⊙ ⊙ ⊙
2. 像控点的位置要求 （1）像控点一般在航向三片重叠和旁向重叠中线附 近，困难时可布在航向重叠范围内。 （2）像控点距像片边缘的位置不得小于1cm。 （3）点位必须离开像片上的压平线和各类标志的距 离不得小于1mm，以利于明确辨认。 （4）像控点在相邻两航线上必须分别布点时，两控 点之间裂开的垂直距离不得大于像片上2cm。 （5）点位应尽量选在旁向重叠中线附近，离开方位 线大于3cm时，应分别布点。
摄影测量的外业工作包括(
摄影测量的外业工作包括(摘要：1.摄影测量外业工作的概述2.摄影测量外业工作的具体内容3.摄影测量外业工作的实施流程4.摄影测量外业工作的重要性正文：摄影测量是一种基于摄影原理的测量方法，广泛应用于地形测绘、城市规划、资源调查等领域。
摄影测量的外业工作是摄影测量的重要环节，其质量直接影响到测量结果的准确性。
下面我们将详细介绍摄影测量的外业工作。
一、摄影测量外业工作的概述摄影测量外业工作是指在野外进行的摄影测量相关工作，主要包括选取测量区域、布设控制点、拍摄照片、测量照片等。
二、摄影测量外业工作的具体内容1.选取测量区域：在开始摄影测量前，首先要根据测量目的和要求，选择合适的测量区域。
2.布设控制点：为了保证测量的准确性，需要在测量区域内布设一定数量的控制点。
控制点应该布设在易于识别、稳定性好的地方。
3.拍摄照片：在布设好控制点后，需要进行照片拍摄。
拍摄时需要注意照片的清晰度、曝光度等因素，以保证测量的准确性。
4.测量照片：拍摄完成后，需要对照片进行测量。
测量时需要借助专门的测量仪器，对照片中的控制点进行测量，从而得出测量结果。
三、摄影测量外业工作的实施流程1.前期准备：包括测量区域的选取、控制点的布设、拍摄设备的准备等。
2.拍摄照片：在布设好控制点后，进行照片拍摄。
3.测量照片：拍摄完成后，对照片中的控制点进行测量。
4.数据处理：将测量得到的数据进行处理，得出最终的测量结果。
四、摄影测量外业工作的重要性摄影测量外业工作的质量直接影响到测量结果的准确性。
只有保证外业工作的质量，才能保证测量结果的准确性，从而为后续的工作提供准确的数据支持。
总的来说，摄影测量的外业工作是摄影测量的重要环节，其质量直接影响到测量结果的准确性。
摄影测量外业测量和内业基本流程
摄影测量外业测量和内业基本流程摄影测量是一种利用摄影测量仪器对地面进行测量的方法，可以用于制图、测量、监测等领域。
摄影测量分为外业测量和内业处理两个阶段，下面将分别介绍其基本流程。
一、外业测量基本流程1. 布设控制点：在测区内布设控制点，控制点应具有较高的精度和稳定性，以保证后续测量的准确性。
2. 拍摄航空影像：使用航空相机或无人机等设备对测区进行拍摄，拍摄时应注意相机的参数设置和拍摄角度，以保证影像质量。
3. 采集地面控制点数据：在控制点上进行地面测量，获取控制点的坐标和高程数据，以便后续影像处理时进行校正。
4. 影像校正：将拍摄的影像进行几何校正，包括影像配准、数字高程模型生成等步骤，以保证影像的几何精度。
5. 特征提取：根据需要，对影像进行特征提取，如道路、建筑物、水体等，以便后续制图和分析。
6. 制图：根据需要，将影像和控制点数据进行制图，生成各种地图产品，如数字高程模型、地形图、道路图等。
二、内业处理基本流程1. 影像预处理：对拍摄的影像进行预处理，包括去除噪声、增强对比度等步骤，以便后续处理。
2. 影像匹配：将不同角度或不同时间拍摄的影像进行匹配，以获取三维坐标数据。
3. 点云处理：将匹配后的影像生成点云数据，包括点云滤波、配准等步骤，以便后续处理。
4. 数字高程模型生成：根据点云数据生成数字高程模型，包括插值、平滑等步骤，以便后续制图和分析。
5. 特征提取：根据需要，对数字高程模型进行特征提取，如道路、建筑物、水体等，以便后续制图和分析。
6. 制图：根据需要，将数字高程模型和特征数据进行制图，生成各种地图产品，如数字高程模型、地形图、道路图等。
总之，摄影测量是一种高效、精确的测量方法，其外业测量和内业处理基本流程都需要严格按照规范进行，以保证测量结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/11/24
9
九、摄影测量的外业工作
2020/11/24
摄影测量内业测图需要的像控点按上 述布点方式采用全野外测定虽然测定精度 较高，但是由于外业控制的工作量较大，
只有在测图精度要求很高的测区，地面联 测条件良好，或者是在小面积测图情况才 选择使用。
12
九、摄影测量的外业工作
五点法：丘陵地区由于高程点精度比平面点精度要难达到，平面点
与高程点要采用不同布点方案。在测制像幅 23×23cm的比例尺
1:5000地形图时则以四幅图为单位布设点。平面点在航线首、末和旁 向重叠中线附近按品字形布点，高程则均匀按五排布设如图（a）所示。 在测制像幅18×18cm 的 1:10000万地图时以两幅图为单位按图（b） 所示方案外业布设像控点。
2020/11/24
16
九、摄影测量的外业工作
注意问题
对于一个具体测图区域选用布点方案应根 据成图比例尺、摄影比例尺、像幅大小、地形 条件、内业仪器设备、技术力量、经济条件等 多种因素综合考虑。
全球定位系统(GPS)与解析空中三角测量的 结合，其高精度、自动快速定位，是提供像控 点的新方法。
2020/11/24
2020/11/24
13
九、摄影测量的外业工作
三点法进行像片纠正和投影转绘的外业布点方案是在每条 航线首、末两端和旁向重叠中线附近，按品字形布设三个 平面控制点。图a表示测图比例尺1:5000以四幅图为单位 的品字形布点。图b表示测图比例尺为1:1万以两幅图为单 位的布点方案。像幅采用18×18cm或23×23cm 。
17
九、摄影测量的外业工作
（3）野外像控点的目标选择 无论是平面点、高程点或平高点，野外像控点均要选
择在明显目标点上，明显目标点是指野外的实地位置和像 片的影像位置都可以明确辨认的点。
一般地区较理想的明显目标是近于直角而且又近于 水平的线状地物的交点和地物拐角上，特别是固定的田 角和道路交叉经常作为优先选定的理想目标。除此之外，
是模拟摄影测量阶段的主要布点方案
10
九、摄影测量的外业工作
（2）稀疏布点
稀疏布点是指在外业只测定少量控制点，其余大部分 的像控点要通过内业加密手段获取的布点方案。解析空中
三角测量采用的外业布点方案可按航线网布点或区域网布 点进行。
2020/11/24
11
九、摄影测量的外业工作
2020/11/24
像控点目标的选择还要顾及地形测量的一些要求，在实 地要有良好的通视条件和交会角，以便外业观测和保证 点位的精度。
2020/11/24
18
九、摄影测量的外业工作
2020/11/24
15
九、摄影测量的外业工作
图a是山地1:1万测图，以16幅图为单位的一个区域，采用18×18cm 或23×23cm像幅的布点方案。图b是丘陵地区1:5000测图，以8幅图 为单位采用18×18cm像幅的布点方案。平坦地区布点方案如图c，它 是18×18cm像幅的1:5000或1：1万测图以四幅图为一个区域，点位沿 区域四周布六个平面点。
联测成果：控制像片；控制成果表
2020/11/24
4
九、摄影测量的外业工作
2020/11/24
（一）像片控制点的选择
1、像片控制点布设的一般原则：
（1）像控点一般按航线全区统一布点，可不受图幅单 位的限制。 （2）布在同一位置的平面点和高程点，应尽量联测 成平高点。 （3）相邻像对和相邻航线之间的像控点应尽量公用。 （4）像控点尽可能在摄影前布设地面标志，以提高 刺点精度，增强外业控制点的可靠性。 （5）点位必须选择在相片上的明显目标点，以便正确 地相互转刺和立体观测时辨认点位。
业的定向精度，像片上像控点要距离各类标志如框 标标志、片号等不应小于1mm。像控点应分布在 航向三度重叠和旁向重叠中线附近。
2020/11/24
6
九、摄影测量的外业工作 3、像片控制点的布点方案
全野外布点 稀疏布点
2020/11/24
7
九、摄影测量的外业工作
（1）全野外布点 摄影测量像控点全部由外业测定
①航线网布点 如果以每条航线段作为独立的平差单元进行解析空中
三角测量加密时，所需外业控制点的布点方案称为航线网 布点。根据地形类别的不同分为下列几种情况：
六点法：它适用 于山地或高山地 的测图。布点时 按航线分段，每 条航线段首、末 两端和旁向重叠 中线附近各布设 一对平高点，一 共是三对平高点。
航线4 航线3 航线2 航线1
2020/11/24
14
九、摄影测量的外业工作
②区域网布点 以几条航线或一个区域作为平差单元的解析空中三角
测量加密所需外业控制点的布点方案称为区域网布点。 区域网通常由长方形或正方形组成，像控点应沿区域
网四周按一定跨距布设平高点。考虑到高程点跨距要小于 平面点，故在区域内部再布设一排或几排高程点以满足高 程跨距的要求。
a、用于像片纠正的布点方案（透视变换）
隔片纠正布点是在隔号像
片的测绘面积四角各布设
①
②
⑤一个像平面控制点
隔片纠正
①②
2020/11/24
每片纠正布点是在高差较大、采用
隔片纠正会使投影差超出允许规定
③
而采用的布点方法。这种布点方法
④ 能缩小每次投影纠正的面积Fra bibliotek逐片纠正
8
九、摄影测量的外业工作
b、用于立体测图的布点方案 用立体测图仪测图每个像对至少需要两个平高点和一
摄影测量的外业 工作
2
九、摄影测量的外业工作
摄影测量
像控测量 像片调绘
摄影
外业
2020/11/24
内业
3
九、摄影测量的外业工作

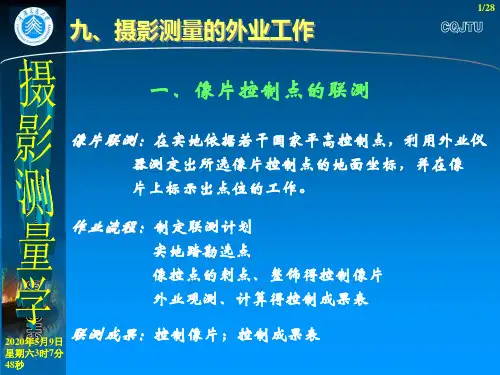

一、像片控制点的联测
