超声波桩基检测分析报告

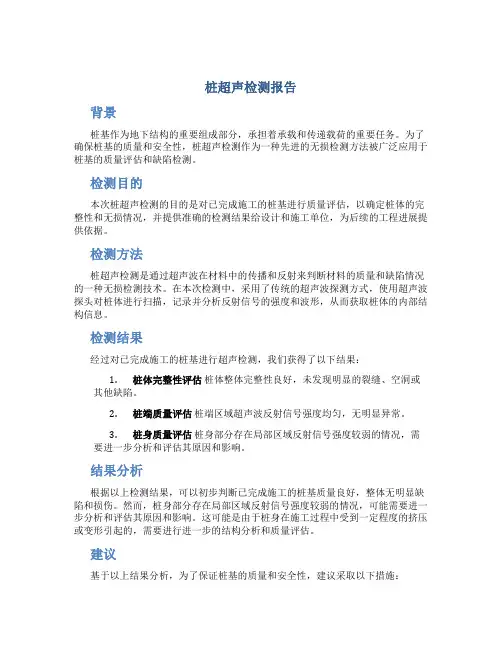

桩超声检测报告
桩超声检测报告背景桩基作为地下结构的重要组成部分，承担着承载和传递载荷的重要任务。
为了确保桩基的质量和安全性，桩超声检测作为一种先进的无损检测方法被广泛应用于桩基的质量评估和缺陷检测。
检测目的本次桩超声检测的目的是对已完成施工的桩基进行质量评估，以确定桩体的完整性和无损情况，并提供准确的检测结果给设计和施工单位，为后续的工程进展提供依据。
检测方法桩超声检测是通过超声波在材料中的传播和反射来判断材料的质量和缺陷情况的一种无损检测技术。
在本次检测中，采用了传统的超声波探测方式，使用超声波探头对桩体进行扫描，记录并分析反射信号的强度和波形，从而获取桩体的内部结构信息。
检测结果经过对已完成施工的桩基进行超声检测，我们获得了以下结果：1.桩体完整性评估桩体整体完整性良好，未发现明显的裂缝、空洞或其他缺陷。
2.桩端质量评估桩端区域超声波反射信号强度均匀，无明显异常。
3.桩身质量评估桩身部分存在局部区域反射信号强度较弱的情况，需要进一步分析和评估其原因和影响。
结果分析根据以上检测结果，可以初步判断已完成施工的桩基质量良好，整体无明显缺陷和损伤。
然而，桩身部分存在局部区域反射信号强度较弱的情况，可能需要进一步分析和评估其原因和影响。
这可能是由于桩身在施工过程中受到一定程度的挤压或变形引起的，需要进行进一步的结构分析和质量评估。
建议基于以上结果分析，为了保证桩基的质量和安全性，建议采取以下措施：1.进一步对桩身部分反射信号较弱的区域进行调查和分析，评估其可能的影响和潜在风险。
2.若发现局部区域存在结构安全隐患，建议采取补强措施或增加监测频次，确保桩基的稳定性和可靠性。
3.对于整体完整性良好的桩体，建议进行定期检测和监测，及时发现和处理任何潜在的问题。
总结桩超声检测是一种有效的无损检测方法，可以帮助评估和检测桩基的质量和完整性。
本次检测结果显示，已完成施工的桩基整体质量良好，但部分桩身存在反射信号较弱的情况，需要进一步分析和评估。

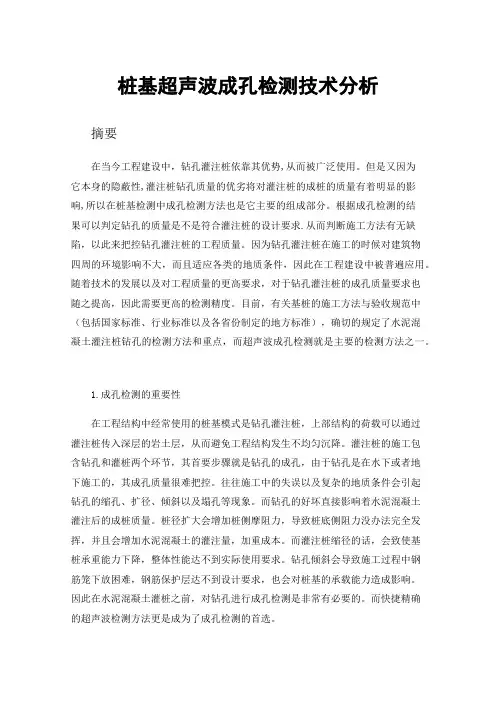

桩基超声波成孔检测技术分析
桩基超声波成孔检测技术分析摘要在当今工程建设中，钻孔灌注桩依靠其优势,从而被广泛使用。
但是又因为它本身的隐蔽性,灌注桩钻孔质量的优劣将对灌注桩的成桩的质量有着明显的影响,所以在桩基检测中成孔检测方法也是它主要的组成部分。
根据成孔检测的结果可以判定钻孔的质量是不是符合灌注桩的设计要求.从而判断施工方法有无缺陷，以此来把控钻孔灌注桩的工程质量。
因为钻孔灌注桩在施工的时候对建筑物四周的环境影响不大，而且适应各类的地质条件，因此在工程建设中被普遍应用。
随着技术的发展以及对工程质量的更高要求，对于钻孔灌注桩的成孔质量要求也随之提高，因此需要更高的检测精度。
目前，有关基桩的施工方法与验收规范中（包括国家标准、行业标准以及各省份制定的地方标准），确切的规定了水泥混凝土灌注桩钻孔的检测方法和重点，而超声波成孔检测就是主要的检测方法之一。
1.成孔检测的重要性在工程结构中经常使用的桩基模式是钻孔灌注桩，上部结构的荷载可以通过灌注桩传入深层的岩土层，从而避免工程结构发生不均匀沉降。
灌注桩的施工包含钻孔和灌桩两个环节，其首要步骤就是钻孔的成孔，由于钻孔是在水下或者地下施工的，其成孔质量很难把控。
往往施工中的失误以及复杂的地质条件会引起钻孔的缩孔、扩径、倾斜以及塌孔等现象。
而钻孔的好坏直接影响着水泥混凝土灌注后的成桩质量。
桩径扩大会增加桩侧摩阻力，导致桩底侧阻力没办法完全发挥，并且会增加水泥混凝土的灌注量，加重成本。
而灌注桩缩径的话，会致使基桩承重能力下降，整体性能达不到实际使用要求。
钻孔倾斜会导致施工过程中钢筋笼下放困难，钢筋保护层达不到设计要求，也会对桩基的承载能力造成影响。
因此在水泥混凝土灌桩之前，对钻孔进行成孔检测是非常有必要的。
而快捷精确的超声波检测方法更是成为了成孔检测的首选。
2.超声波法成孔检测原理成孔质量超声波检测仪由探头绞车和主机组成，在探头的正十字方向上分别安装了四个换能器，绞车在仪器控制下将探头从钻孔顶部匀速下放，绞车把探头下放的长度通过连接线传到设备主机上。
超声波检测桩基混凝土缺陷的分析及处治
超声波检测桩基混凝土缺陷的分析及处治摘要：桩基础在桥梁建设中普遍使用。
因其具有隐蔽性，目前都采用无损检测方式进行工后检测，常采用超声波检测方法。
检测结果可以分为I类、II类、III类等,其中,III类属于不合格桩，但进行处治后可以使用。
只有精准判断III类桩缺陷的原因才能进行科学处治。
因此，有必要对混凝土缺陷的检测方法进行分析。
超声波具有很强的穿透能力，在混凝土缺陷检测中得到了广泛的应用。
因此，本文重点分析了超声波技术在混凝土缺陷检测中的应用。
关键词：桩基础；超声波检测；混凝土；缺陷处治1超声波透射法超声波透射法检测混凝土质量的原理是事先在桩内预埋若干条声测管，作为超声波接收和发射换能器的通道，由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征。
当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低。
当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征频率变化及波形畸变程度等特性，可以获得测区范围内砼的密实度参数。
测试记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内砼内部存在缺陷的性质、大小及空间位置。
对计划采用超声波透射法检测桩身质量的桩，施工时在桩身中埋入声测管。
发射探头和接收探头分别置于两根管道中，超声脉冲穿过两管道之间的混凝土，超声波束从发射探头到接收探头所扫过的范围为有效测试面积。
由于桩径较小时，声测管间距也比较小，其测试误差也相对较大，同时预埋声测管时也容易引起附加的灌注桩施工质量问题，因此超声波透射法主要用于桩径≮800mm的灌注桩。
当桩径为<1000mm时，应对称分布安装两条预埋管，可基本反映所测断面各部位的完整状况；当桩径≥1000mm且≤1600mm时，应按正三角形分布安装3条预埋管，可基本反映桩身各部位的完整状况；当桩径> 1600mm且<2500mm时，应按正方形分布安装4条预埋管，可全面反映桩身各部位的完整状况；当桩径≥2500mm 时，应适当增加声测管的数量。
超声波桩基检测
图1-9 波动方程推导
若是横波，则位移方向与X轴垂直；如是纵
波，则位移方向沿着X轴。设B为波线上另一任
意点，离开原0的距离为x。因为振动从0点传播
到B点需要的时间为 x/ν ，所以B点处质点在时
间t的位置等于0点处质点在时间(t-x／ν )的位 移，即
x y A cos (t ) v
图 1-7 表面波 表面波只能在固体中传播。
5、波的形式
波的形式是根据波阵面的形状来划分的。如图1-8
所示，声源在无限大且各向同性的介质中振动时ห้องสมุดไป่ตู้振动
向各方面传播。传播的方向称为波线；在某一时刻振动
所传到各点的轨迹称为波前；介质中振动相应相同的所
有质点的轨迹称为波阵面。在任一确定的时刻，波前的
位置总是确定的，只有一个波前，而波阵面的数目则是
因为
d 2x =a dt 2
,又得：
d 2x dt 2
+ω 2x=0
(1.5) (1.6)
根据微分方程理论，上式的解为： x=Acos(ω t+) 式中
A,——两个恒量； A——振幅，它是质点离开平衡位置的最大
位移；
t+——振动的相位。 这是谐振动中位移x和时间t的关系式，称
为谐振动的运动方程式，简称谐振动方程式。
在混凝土中超声检测使用的频率一般 在20KHz～200KHz范围内。
2、谐振动
物体在一定位置附近作来回重复运动称为 振动，例如摆的运动、汽缸中活塞的运动、弹 簧振子的运动等，这些是可以直接看到的振动。 又例如一切发声体的运动、在高频电压激励下 压电晶体的运动，这些是不易或不能直接看到 的振动。 相互间由弹性力联系着的质点所组成的物 质，称为弹性介质。需要进行超声检验的大量 固体构件都是弹性介质。弹性介质是由相互间 用小弹簧联系着的质点所组成。如图1-1所示。 若这种介质中任何一个质点离开了平衡位置， 则会产生使它恢复到平衡位置的力，这就是弹 性力。
四种常用基桩完整性检测方法对比分析
四种常用基桩完整性检测方法对比分析某高速公路桥梁工程桩，桩径：1600 mm；桩长：43.5 m，桩型钻孔灌注桩。
桩基验收检测方案为超声波透射法检测，分别对次桩依次采用：超声波透射法检测，低应变反射波法检测，钻孔取芯完整性检测，钻孔电视检测四种检测方法对其进行完整性判定。
一、超声波透射法检测检测目的：基桩的完整性仪器型号：RSM-SY7(F)采用四只45KHz超声波跨孔探头，一次提升同时完成四管，六剖面的测试，从超声波测试结果来看，发现有五个剖面在6.8-7.0米处，出现幅值超判据情况。
再对该桩6.9米处异常点波形观察，异常点信号首波幅值和后续谐振波信号都偏弱，但其声速正常。
由于是在同深度，多剖面信号异常，在与施工方沟通排除声测管焊接因素的影响，在做钻孔取芯前，使用低应变反射波法检测进一步查明缺陷情况。
二、低应变反射波法检测检测目的：基桩的完整性仪器型号：RSM-PRT(M)采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。
采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。
第一次采集结果：信号在6.8米处有较小幅值的同相反射。
第二次采集结果：变换传感器安装位置信号在 6.8米处有较大幅值的同相反射，并可见第二次、第三次缺陷反射。
第三次采集结果：采用频率较高的钢筋敲击，提高缺陷位置精度，同相缺陷反射幅值较小，但也很清晰，可见微弱第二次缺陷反射。
最终低应变检测核定其缺陷位置在距桩顶 6.8米处，与超声波投射法检测缺陷深度相符，因低应变数据缺陷较为严重，怀疑桩大面积断桩，决定采用钻孔取芯进一步验证其缺陷情况。
三、钻孔取芯完整性检测检测目的：基桩的完整性仪器型号：钻孔取芯机采用钻机对该桩进行钻孔取芯检测，着重观察该桩 6.9米处混凝土完整性情况，但通过对芯样的目测观察，在 6.9 米处未取出连续较完整的芯样，以钻孔取芯检测结果出具报告也很难判定该桩缺陷情况。
声波透射法检测桩基础检测报告范本
目录一、工程简介 (1)二、工程地质概况 (1)三、检测依据 (2)四、检测仪器设备 (2)五、检测原理 (2)六、检测结果 (4)七、结论 (5)八、附图 (5)一、工程简介本项目位于xxxxxxxxxxxx，本项目为xxxxxxxxxx建设项目。
检测具体工程信息见下表：二、工程地质概况根据地勘资料显示，XXXXXXXXXXXXXXXXXXXX三、检测依据1.检测标准规范及代号《建筑基桩检测技术规范》JGJ 106-2014《四川省建筑地基基础检测技术规程》DBJ51/ 014-20212.其他检测依据委托方提供的设计文件及其他说明文件。
四、检测仪器设备检测设备一览表五、检测原理混凝土是由多种材料组成的多相非匀质体。
对于正常的混凝土，声波在其中传播的速度是有一定范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，声波要绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，造成传播时间延长，使声时增大，计算声速降低，波幅减小，波形畸变，利用超声波在混凝土中传播的这些声学参数的变化，来分析判断桩身混凝土质量。
声波透射法检测桩身混凝土质量，是在桩身中预埋2〜4根声测管。
将超声波发射、接收探头分别置于2根导管中，进行声波发射和接收，使超声波在桩身混凝土中传播，用超声仪测出超声波的传播时间t、波幅A及频率f等物理量，就可判断桩身结构完整性。
1.检测方法接收及发射换能器置于检测管内，并放置于声测管底部。
测量时将发射与接收换能器置于同一标高。
发射与接收换器同步提升。
测量点距10cm。
各测点发射与接收换能器累计相对高差不大于2cm，并随时校正。
当发现读数异常时，加密测量点距，以保证测点间声场可以覆盖而不至漏测。
检测由检测管底部幵始，发射电压值应固定，并应始终保持不变，放大器增益值也应始终固定不变。
将每2根检测管编为一组，分组进行测试。
2.数据分析与桩身完整性判定依据《建筑基桩检测技术规范》JGJ 106-2014，桩身完整性检测结果应符合下表的规定：桩身完整性分类桩身完整性判定2 对于只有一个检测剖面的受检桩，桩身完整性判断应按该检测剖面代表桩全部横截面的情况对待。
超声波透射法在桩基完整性检测中的应用
超声波透射法在桩基完整性检测中的应用
超声波透射法是一种基于材料声学性质的检测技术，其原理是利用超声波在材料中传
播过程中产生的声波散射、反射和透射等现象，来评估被检测物体的内部结构特征。
在桩
基完整性检测中，超声波透射法通常采用声波干涉原理，即在桩基中布置透射器和接收器，透射器向桩基内部传送声波信号，接收器用于接收透波信号，然后根据透波信号的强度、
反射和散射情况，评估桩基的内部结构特征和完整性状况。
超声波透射法具有以下优点：
一是检测速度快。
超声波透射法具有快速、准确、高效等特点，整个检测过程不需要
加固施工场地，也不会对被检测物体造成任何影响。
同时，在采用超声波透射法检测桩基
时只需要对桩身进行一次检测，省时省力，大大提高了施工效率。
二是准确度高。
超声波透射法可以精确地探测桩基的内部结构组成和完整性状况，可
以获得各项指标的详细数据，包括孔隙度、密度、弹性模量、泊松比等，为研究和评估桩
基的力学性能提供了更精确和全面的数据支持。
三是无损伤。
超声波透射法可以对桩基进行无损伤检测，不会对被检测物体产生任何
影响，也不会对检测人员和周围环境带来任何危害，非常安全可靠。
由于超声波透射法具有上述优点，因此在桩基完整性检测中得到了广泛的应用。
通过
对被检测物体内部结构进行精确的评估，可以帮助工程师和设计师更加准确地评估桩基的
力学性能和可靠性，避免因为桩基完整性不佳而引起的建筑工程事故和成本增加等问题。
因此，超声波透射法在桩基完整性检测中的应用前景非常广阔。
基桩超声波检测报告
目录1 工程概况 (3)2 检测目的 (4)3 检测依据及标准 (4)4 主要检测仪器及人员 (4)5 检测原理及缺陷类别判据 (4)5.1 检测原理 (4)5.2 桩身混凝土缺陷判定依据 (5)5.3 桩身完整性类别判定依据 (6)6 检测结果分析 (7)6.1检测环境 (7)6.2分析结果 (7)6.3检测原始波形 (7)7 检测结论 (8)8 附图 (9)国道改建工程二标基桩超声波跨孔透射法检测报告1 工程概况2 检测目的采用超声波跨孔透射法检测钻孔灌注桩中声测管之间混凝土的缺陷位置及影响程度，判定桩身完整性类别。
3 检测依据及标准《公路工程基桩动测技术规程》JTG/T F81-01-20044 主要检测仪器主要仪器如表4-1所示。
表4-1主要仪器设备5 检测原理及缺陷类别判据5.1检测原理基桩的超声波无损检测是由超声波仪中的脉冲信号发生器发出的一系列周期性电脉波，加在压电换能器的极板上，转换成一系列超声脉冲，它穿过被测物体，被接收探头所接收，重新变成电信号，根据超声波穿过混凝土的时间（声时）和距离（声程），即可计算出声速。
从实测声速的特征，可反映所穿过物体的特征变化，如果超声波传播路径中产生缺陷，则超声波的能量将部分被反射，接收信号的特征（如声波的传播时间、能量损失、波形畸变）将发生变化，根据接收信号的特征变化可以判断缺陷的位置，从而测知其缺陷的深度。
根据超声波检测的基本原理，必须使超声波脉冲穿过待测物体，因而采用双孔测量法（图1）。
首先在灌注混凝土前预埋声测管，固定于钢筋笼上，在检测前，把发射探头和接收探头分别置于两根测管中，由仪器中的发射系统发射电脉冲，使之产生一定频率的机械振动，即超声波。
超声波通过耦合剂和混凝土介质，到达接收探头，接收探头把已带有混凝土特性的声音信号转换成电信号，经过仪器中的衰减器、放大器送到显示器显示出来。
图1 超声波跨孔透射法测试原理图5.2桩身混凝土缺陷判定依据 1声速判据当实测混凝土声速值低于声速临界值时应将其作为可疑缺陷区。
探究超声波技术在桩基完整性检测中的运用
探究超声波技术在桩基完整性检测中的运用发布时间：2021-05-17T14:40:02.460Z 来源：《建筑实践》2021年2月4期作者：李优优[导读] 超声波透射法是检测混凝土内部强度的有效方法之一李优优扬州公诚检测有限公司江苏省扬州市225000摘要：超声波透射法是检测混凝土内部强度的有效方法之一，其能精确查明桩身内部混凝土强度的变化状况，拥有很高的精准度和辨别率，检测结果非常显著。
超声波透射法还能检测沿桩身长度的任意一个截面的强度，特别是对大桩径和超长桩径的检测表现得格外突出，比动测法反映桩基强度更加细致和精准。
关键词：超声波技术；桩基；运用一、基桩超声波透射法的检测原理和检测标准（一）超声波透射法对基桩结构完整性检测原理概述超声波透射法是通过超声脉冲发射源在混凝土内部发射高频弹性脉冲波，采用高精度的接收系统记录这种脉冲波在混凝土内传播过程中表现出来的波动特性。
超声波透射法能利用波最初抵达的时间和波的能量衰减特性、频率变化及波形突变程度等特性，从而得到检测区域内混凝土密实度的参数数据，还能检测记录不同剖面、不同高度上的超声波动特征，通过分析还能判断出检测内部存在问题的性质、大小及空间位置。
（二）基桩超声波透射法的检测标准 1、基桩超声波透射对检测仪器的标准参数（1）声波发射与接收换能器必须符合下列标准：1）圆柱状径向振动，沿径向无指向性；2）外径小于声测管内径，有效的工作段长度小于150mm；3）谐振频率必须达到30~60kHz；4）水密性必须达到1MPa水压不出现渗水现象；5）当测距比较大时，最好使用带前置放大器的换能器。
（2）声波换能器最好配置扶正器。
利用扶正器对声波换能器进行辅助，减小检测过程中的误差。
声波检测仪要符合下列标准：1）需满足实时显现、记录和接收信号的实践过程曲线及频率测量或频谱分析的功能；2）声时测量的精密度必须不小于0.5μs，声波幅值测量相对的误差需要小于5%，系统频带宽度达到1~200kHz，系统的最大动态范围需要大于100dB；3）声波发射脉冲为呈阶跃式或矩形脉冲式，电压幅值满足200~1000V。
超声波桩基检测报告记录
超声波桩基检测报告记录————————————————————————————————作者：————————————————————————————————日期：桩基检测报告产品名称：基桩（声波透射法）委托单位：资质等级评审组检测类别：委托检测检测人：郭斌工程质量检测有限公司报告日期：2015年6月24日工程质量检验有限公司检测报告报告编号：SXSY2012-ZJ001-001产品名称基桩抽样地点交院实训地受检单位四川交通职业技术学院商标/生产单位四川路桥产品号/委托单位四川宏博检测单位样品批次/规格型号 600mm*600mm 样品等级/检测类别委托检测样品数量 1检测依据JGJ106-2003 抽样基数/检测项目桩身完整性检测委托人/样品描述委托日期2015 年6 月 22日主要仪器设备非金属超声波检测检测结论本次共对1根桩基完整性进行了检测，其中：桩身无明显缺陷，为Ⅰ类桩, 合格率100%。
试验环境温度： 25 ℃天气情况：阴转小雨批准人李海 2015年 6 月 22日审核人孙海峰 2015年 6月22 日主检人 2015 年 6 月 22 日备注 /录入校对打印日期2015年6月25日1．工程及地质概况该工程由四川路桥公司承建，位于四川交通职业技术学院桩基实验基地，桩基为人工挖孔桩，设计强度C25，设计桩径600mm，共计两根。
2．检测依据建筑基桩检测技术规范JGJ106-20033．超声波检测仪器、检测方法及工作原理3.1 测试仪器超声波检测采用RSM-SY7(W)型基桩多跨孔超声波自动循测仪。
3.2 检测方法超声波检测采用声波透射法。
3.3 工作原理在被测桩内预埋若干根竖向相互平行的声测管作为检测通道，将超声脉冲发射换能器与接收换能器置于声测管中，管中注满清水作为耦合剂，由仪器发射换能器发射超声脉冲，穿过待测的桩体混凝土，并经接收换能器被仪器所接收，判读出超声波穿过混凝土的声时、接收波首波的波幅以及接收波主频等参数。
基桩超声波法检测解读
根据实测声时计算某一剖面各测点的PSD判据，绘制“判据值～ 深度”曲线，然后根据PSD值在某深度处的突变，结合波幅变化情况 ，进行异常点判定。采用PSD法突出了声时的变化，对缺陷较敏感， 同时，也减小了因声测管不平行或混凝土不均匀等非缺陷因素造成的 测试误差对数据分析判断的影响 。
波幅判据
在《规范》中采用下列方法确定波幅临界值判据：
声速低限值法
v i< vL
vi——第i测点的声速；
件的抗压强度与声速对比试验结果，结合本地区 实际经验确定。
vL—— 声速低限值，由预留同条件混凝土试
PSD法判据
(t ci t ci 1 ) 2 Ki z i z i 1
t tci tci1
Ki——第i测点的PSD判据； tci、tci-1——分别为第i测点和第i-1测点声时； zi、zi-1——分别为第i测点和第i-1测点深度。
介质质点的振动方向与波的传播方向垂直的波称为横波，又称为S波。 是依靠使介质产生剪切变形引起的剪切力变化而传播的，它和介质的剪 切弹性相关。由于液体、气体无一定形状，不具备切变弹性，不能承受
剪切应力，所以横波只能在固体介质中传播。
固体介质表面受到交替变化的表面张力作用，介质表面质点发 生相应的纵向振动和横向振动，结果使质点做这两种振动的合成运 动，即绕其平衡位置作椭圆运动，该质点的运动又波及相邻质点， 而在介质表面传播，这种波称为表面波，又称R波。表面波传播时， 质点振动的振幅随深度的增加迅速减少，当深度超过2倍的波长时， 振幅已很小了。表面波也只能在固体中传播。
对可疑测点，先进行加密平测（换能器提升 步长为10~20cm），核实可疑点的异常情况，并 确定异常部位的纵向范围。 再用斜测法对异常点缺陷的严重情况进行进 一步的探测.斜测。就是让发、收换能器保持一定 的高程差，在声测管内以相同步长同步升降进行 测试，而不是象平测那样让发、收换能器在检测 过程中始终保持相同的高程。 由于径向换能器在铅垂面上存在指向性，因此， 斜测时，发、收换能器中心连线与水平面的夹角 不能太大，一般可取30°～40°。
超声波法检测桩身完整性现场注意事项及实例分析
超声波法检测桩身完整性现场注意事项及实例分析摘要：随着我国科学技术的不断发展，超声波技术得到应用的范围也越来越广，超声探伤、超声测距、超声流量计、超声开关等技术在我国越来越成熟。
超声波技术在桩基完整性检测中的应用，不仅能分析判断基桩的缺陷程度（不能定性夹层、孔洞、断层、缩颈等内部问题）及位置、范围，还可检测混凝土的强度和混凝土的结构质量。
基桩桩身完整性的检测评判方法有很多，如：低应变法、高应变法、声波透射法、钻芯法、孔内摄像法等，各种方法有各自的局限性，判断桩身完整性应根据实际情况进行多种方法互补验证。
由于检测数据的采集处置与现场检测人员的专业素养、技术经验有很大的影响因素，采集过程遇到的各项情况多变，如没有规范的操作和数据异常情况的现场初步判定排查更正记录，极易对采集的数据造成不够科学严谨、真实可靠，也会对数据分析造成很大的影响，造成桩身完整性的误判。
鉴于此，本文阐述了超声波透射法的工作原理以及通过实例分析如何避免现场操作影响超声波透射法检测结果准确度。
关键词：超声波；现场桩身检测；完整性分析引言随着我国建筑行业的飞速发展，建筑工程地基结构的最重要形式就是桩基。
桩基工程的质量检测也就成为了工程建造中最关键的环节，桩基结构的完整性和桩基的承载力对上层建筑结构的安全及稳定起到了决定性的作用。
因而，桩基的监测是整个建设环节中必不可少的，只有桩基的质量检测工作和数据分析结果精准，桩基建设的质量才能得到牢靠的保障。
一、基桩超声波透射法的检测原理超声波透射法适用于桩径在0.8m以上的钢筋混凝土桩基完整性检测。
超声波属于机械波，其传播方式为纵波，检测中将混凝土介质看作是弹性体，声波在桩基内部传播可以看作是弹性波传播。
超声波通过发射换能器，通过水的耦合作用传递到声测管，进一步传递到混凝土介质中，最后到达声测管的接收端。
通过接受换能器接受声波信号，转化为电信号，最后将电信号传递到超声检测装置。
如果混凝土内部缺陷，产生的不连续界面会阻碍声波的传递，从而产生发生绕射与散射，造成声波能量损失。
桩基超声波检测
受地质条件、成桩工艺、机械设备、施工人员、管理水平等诸多因素的影响，较易产生夹泥、断裂、缩颈、砼离析、桩底沉渣较厚及桩顶砼密实度较差等质量缺陷，危及主体结构的正常使用与安全，甚至引发工程质量事故。
因此如何测定缺陷的位置，并准确地对其进行评价成为基桩质量检测的一个核心问题。
本文结合福建省浦南高速公路工程实例，介绍超声波法在桥梁桩基检测中的应用。
浦南高速公路是国家高速公路规划网第二条放射线北京至台北高速公路的组成部分，是我省目前设在单个区市境内建设里程最长、投资最大的高速公路项目。
全线共有大中桥99座，桩基5400多根，其中采用超声波法检测的1100根，我单位承担全线桥梁的桩基检测，评价桩身砼的完整性。
2 超声波法检测原理及技术（1）超声波法检测的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内砼的密实度参数。
测试及记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内砼内部存在缺陷的性质、大小及空间位置，并对砼总体的均质性和完整性的作出评价。
（2）在基桩施工前，依桩径大小预埋一定数量的声测管(一般采用钢管或镀锌管，底端封闭、顶端加盖)，作为换能器的通道。
测试时每2根声测管为一组，声测管内注满清水，通过水的耦合，超声脉冲信号从一根声测管中的换能器发射出去，在另一根声测管中的换能器接收信号，测定有关参数并采集记录储存。
发、收换能器同步向上提升进行检测，遇到异常时可采用水平加密、等差同步和扇形扫测等方法加密细测。
3 数据分析与判定检测按《公路工程基桩动测技术规程》（JTG/T F81-01—2004）中有关超声波法规定进行：（1）桩身缺陷以声速临界值、波幅临界值以及PSD(斜率法)判据进行综合判定。
超声波法检测基桩完整性
超声波法检测基桩完整性
桩基础，主要基础型式，地下 隐蔽工程，承受建筑物的全部 荷载并将其传递给地基，基桩 质量的好坏直接关系到建筑物 的安全。
桩身缺陷会引起基础失稳。必须 在结构施工前找出并处理缺陷桩 。
声波透射法是基桩低应变无损 检测中最为有效的方法。
超声波法检测基桩完整性
目前，超声法检测灌注桩质量的方法已列入许多检测规范中。 作为全国性的规范有：
建设部行业标准《建筑基桩检测技术规程》JGJ 106-2003
中国工程建设标准化协会标准《超声法检测混凝土缺陷技术规程》
CECS 21：2000 交通部行业标准《公路工程基桩动测技术规程》JTG/T F81-01—
2004
速）就降低。
混凝土声学参数与测量
有时混凝土内部缺陷是由较为疏松的材料构成 （例如漏振等情况形成的蜂窝、孔洞或配料错误形成 的低密实区），由于这些部位的声速要比正常混凝土 声速低，也会使得这些测点的声时加大。
或“蜂窝”状缺陷。
4. 桩底沉渣。
5.人为因素造成的质量缺陷
超声波法检测基桩完整性
基桩分类
基桩工程常见质量问题
声波透射法基本原理 仪器设备 现场检测技术方法及影响因素 数据分析处理与报告编写 工程实例
CT成像技术
声波透射法基本原理
经常看到从事声波透射法检测基桩完整性的同志，对 测试声参量的分析判断，力不从心，难下结论，十分尴尬。 出现这种局面的原因可归纳为： 对声波的一般传播规律掌握的不好； 不注重掌握施工过程的相关资料（如对灌注桩的成孔、 成桩工艺及工艺过程、工程地质资料、水文地质资料 等）；
灌注桩由于生产的特殊性，其纵波声速：
水下灌注的在4000m/s上下; 干作业灌注的在4000－4500m/s。
超声波检测原理与波形分析
超声波检测原理与波形分析2012年06月29日【字体：大中小】超声波（简称声波）透射法测试是弹性波测试方法的一种，其理论基础建立在固体介质中弹性波的传播理论上，超声波探头向介质（岩石、岩体、混凝土构筑物）发射声波，在一定的空间距离上接收介质物理物性调制的声波，通过观测和分析声波在不同介质中的传播速度、振幅、频率等声学参数，解决一系列岩土工程中的有关问题。
我项目的全部基桩都采用超声波进行桩身质量检测，评价桩身介质的完整性。
现对声波透射法检测桥基桩质量的测试方法和判别进行说明，以便我们了解学习。
测试原理声波在桩体砼中的传播特性反映了砼材料的结构、密度及应力应变关系。
根据波动理论，知跨孔对穿测试其弹性波的波速可近似为：（1）式中：E—介质的动态弹性模量；ρ—密度；μ—泊桑比。
声波在桩体砼中的传播参数（声时、声速、波幅、频率等）与混凝土介质的物理力学指标（动弹模、密度、强度等）之间的相联关系就是声波透射法检测的理论依据。
当混凝土介质的构成材料、均匀度、养护方法、施工条件等因素基本一致时，声波在桩体传播中运动学特征和动力学特征一致；反之在施工中由于塌孔、离析、夹泥等现象出现，声波在传播中，必将在运动学特征和动力学特征上发生变化。
测试数据处理及缺陷判定测试数据的分析处理及缺陷判定严格按照《中华人民共和国行业标准基桩低应变动力检测规程（JGJ/T93-95）》的相关规定进行，即根据声时曲线、曲线和声幅曲线等三条曲线来判定缺陷的部位和大小。
声波波形能直观反映某测点砼是否有缺陷。
用反射波法评价基桩完整性时，可按波形好坏直接判断某桩是否有缺陷，是否有严重的缺陷。
同理，在声波透射法检测过程中，检测人员检测时面对单一测点的波形，而后根据波形才确定声时值和声幅值，若桩基砼是均质的，声波波形有两头小、中间大、同频率等特征，若声波经过缺陷，声波波形就会明显变化，当缺陷特别严重时表现在波形上为声幅很低、首波不易确认，频率变小且同一波形中有不同频率成分，比较容易直接判断在检测时，声时、声幅和波形三种曲线常出现后面三种情况：（1）某一测点声时超判据，而声幅未超判据，且波形完好时；（2）声时未超判据，声幅超判据，波形除首波外其它正常；（3）声时未超判据，声幅未超判据，波形不正常（整个波形幅值较低）。
5.超声波透射波法分析与案例
4.2 接桩：当桩身上部出现严重缺陷的时候，且缺陷处于可开挖的范 围以内。可开挖至缺陷处，将缺陷至顶部的桩截取，并凿出钢筋，整理 与冲洗干净后用钢筋接长，再浇混凝土至设计标高。
4.3 钻孔补强法：此法适应条件是桩身混凝土存在蜂窝、离析、松散、 强度不够及桩长不足，桩底沉渣过厚等事故，常用高压注浆法来处理。 a.桩身混凝土局部有离析、蜂窝时，可用钻机钻到质量缺陷下一倍 桩径处，进行清洗后高压注浆。 b.桩长不足时，采用钻机钻至设计持力层标高；对桩长不足部分注 浆加固。 4.4 补桩法：当桩身缺陷所处的位置不易处理，且缺陷桩周围具有场地 可进行补桩时，经设计同意更改后可在选定位置进行补桩。
特征（交通 JTG TF81-2004 ）：某一声测剖面个别测点的声速、波幅
略小于临界值，但波形基本正常。
Ⅲ 类桩 特征（建筑 JGJ 106-2014 ）：存在声学参数明显异常，波形明显畸变的异常声测 线，异常声测线在一个或多个检测剖面的一个或多个区段内纵向连续分布，但在任一 个横向分布数量小于检测剖面数量的50%。 存在声学参数明显异常、波形明显畸变的异常声测线，异常声测线在任一检测剖 面的任一区段纵向不连续分布，但在任一深度横向分布的数量大于检测剖面数量的 50%。 存在声学参数严重异常、波形严重畸变或声速低于低限值的异常声测线，异常声测 线在任一检测剖面的任一区段纵向不连续分布，且在任一深度横向分布的数量小于 50%。
基桩完整性检测技术 ---声波透射法分析与案例
武汉岩海工程技术有限公司
Rocksea
演讲人：马春波
以诚为本，用户至上
目录页
1 2
检测数据分析简述
基桩常见缺陷类型
3 4
工程案例分析
基桩缺陷处理常见方法
超声波桩基检测报告
工程质量检验有限公司检测报告报告编号：SXSY2012-ZJ001-0011．工程及地质概况该工程由四川路桥公司承建，位于四川交通职业技术学院桩基实验基地，桩基为人工挖孔桩，设计强度C25，设计桩径600mm，共计两根。
2．检测依据建筑基桩检测技术规范JGJ106-20033．超声波检测仪器、检测方法及工作原理3.1测试仪器超声波检测采用RSM-SY7(W)型基桩多跨孔超声波自动循测仪。
3.2检测方法超声波检测采用声波透射法。
3.3工作原理在被测桩内预埋若干根竖向相互平行的声测管作为检测通道，将超声脉冲发射换能器与接收换能器置于声测管中，管中注满清水作为耦合剂，由仪器发射换能器发射超声脉冲，穿过待测的桩体混凝土，并经接收换能器被仪器所接收，判读出超声波穿过混凝土的声时、接收波首波的波幅以及接收波主频等参数。
超声脉冲信号在混凝土的传播过程中因发生绕射、折射、多次反射及不同的吸收衰减，使接收信号在混凝土中传播的时间、振动幅度、波形及主频等发生变化，这样接收信号就携带 了有关传播介质（即被测桩身混凝土）的密实缺陷情况、完整程度等信息。
由仪器的数据处理与判断分析软件对接收信号的各种声参量进行综合分析，即可对桩身混凝土的完整性、内部缺陷性质、位置以及桩混凝土总体均匀性等级等做出判断，完成检测工作。
超声波检测的工作原理如下图。
H ｏ──桩身第一测点的相对标高（m ）L ｐ──声测管外壁间的最小间距：即超声波测距（mm ） L ｎ──测点间距（mm ） 声波检测参数：声时T ——混凝土测距间声波传播时间（μs ） 波幅A ——接收波首波波幅（ｄB ） 3.4检测数据的分析处理 3.4.1检测数据统计分析参量 ①声速测量值的平均值：V a V i n =⎛⎝⎫⎭⎪∑②声速测量值的标准差:S v V nV n ia =--∑221③声速测量值的离异系数C S V v v a=④波幅测量值的平均值：AA nai =∑①声速判据：用平均声速减去２倍的标准差作为判断有无缺陷的临界值，即②波幅判据：用接收信号能量的平均值的一半作为判断有无缺陷的临界值，即A A a06=-③Ｋ✍△Ｔ判据：用声时━━高程曲线上相邻两测点的斜率Ｋ及相邻两点声时值△Ｔ的乘积Ｋ✍△Ｔ作为判断缺陷的判据以基桩声速均值、声速离异系数、声速均方差、声速异常值判定值、波幅均值、波幅离异系数、波幅均方差、波幅异常值判定值及Ｋ✍△Ｔ作为桩身混凝土匀质性的判据，并综合接收波形的畸变以及主频漂移等多种因素，分析桩身完整性及缺陷性质。
超声波法在高速公路桩基检测中的应用分析
超声波法在高速公路桩基检测中的应用分析发布时间：2022-11-27T11:25:58.229Z 来源：《建筑实践》2022年第15期作者：王明波[导读] 在对高速公路桩基实施检测过程中王明波广东全科工程检测有限公司广东广州 511453 摘要：在对高速公路桩基实施检测过程中，超声波检测技术应用广泛，使用该种检测方式可以对高速公路桩基质量进行合理评估。
本文概述了桩基的超声波检测技术原理为基础，分析了超声波检测技术的基桩质量评判标准，剖析了声测管布置原则，并以此为基础，对其具体应用进行了讨论。
关键词：超声波法；桩基检测；应用分析1 基本原理超声检测桩身完整性的原理是运用声脉冲源在混凝土中激起高频率弹力脉冲波，根据高精密接收系统软记录脉冲波在混凝土中散播过程的起伏特点。
当混凝土上存在不连贯或受损的页面时，缺陷表层产生波阻抗页面。
当波抵达页面时，会出现波的散射和反射，接收过的散射动能会显著降低。
当混凝土上存在很严重的松散、蜂窝状、裂缝等缺陷时，也会产生波的透射和绕射。
依据波的原始到达时间、波的能量损耗特点、工作频率改变和波形畸变等特性，可以获得检测范围内混凝土的相对密度主要参数。
纪录不一样侧边、不一样极高的声波频率特点，通过解决剖析，可以确定测区混凝土的参照强度内部结构缺陷的特性、尺寸、空间坐标。
在桩施工前，依据桩径预埋件一定数量的桩基声测管，做为换能器安全通道。
检测时，每两个音管为一组。
根据水藕合，一个音管中的换能器传出超音波脉冲数据信号，另一个音管中的换能器接收。
超声波仪器精确测量主要参数，收集统计并储存。
感应器与此同时从桩底向上检测，并延伸至每一段。
2基桩质量评判（1）各个检测剖面的各条声测线的完整性函数值，依据桩身混凝土声速和波幅参数的异常程度，结合实测波形的畸变程度，按声测线完整性函数值判定表所描述的特征确定，详见表1。
表1 声测线完整性函数值判定表声测线完整性函数值具备下列特征之一1声速和波幅参数均无异常，实测波形正常；声速或波幅存在轻微异常，实测波形畸变不明显2声速和波幅参数均存在轻微异常，实测波形畸变较明显；声速或波幅存在明显异常，实测波形畸变较明显3声速和波幅参数均明显异常，实测波形畸变明显；声速或波幅存在明显异常，实测波形畸变明显4声速和波幅参数均存在明显异常，实测波形畸变严重；声速或波幅存在严重异常，实测波形畸变严重表2 桩身完整性类别判定表类别特征Ⅰ桩身各检测横截面完整性类别指数均为1Ⅱ桩身存在完整性类别指数为2的检测横截面Ⅲ桩身存在完整性类别指数为3的检测横截面；在某深度50cm范围内检测横截面完整性类别指数均为2Ⅳ桩身存在完整性类别指数为4的检测横截面；在某深度50cm范围内横截面完整性类别指数均为3 3 声测管布置原则分析该方法应用范围较广，具体应用中需要根据桩径大小进行具体的声测管布置。
桩基超声波透射法完整性检测
桩基超声波透射法完整性检测引言近几十年,我国工程建设蓬勃发展,桩基础在高层建筑、大型厂房、桥梁码头、海上钻井平台及核电站等重要工程中被广泛应用;由于桩基属于地下隐蔽工程,桩基施工过程中受到所处地质条件、施工技术工艺等多种因素的影响,成桩难免存在各种不足,影响成桩的质量和使用效果,比如缩径、扩径、离析、蜂窝、混凝土强度偏低或夹泥,甚至断桩等不利缺陷;如何快速、准确的评价桩身质量,是桩基检测工程一直所关注的话题;桩基无损检测方法有低应变反射波法和超声波透射法,其中低应变反射波法因其操作简单、经济合理,能较准确地发现缺陷被广泛采用;但是该方法受到桩长桩径的限制,并且不能检测出桩基顶部缺陷和多个缺陷,而超声波透射检测方法作为无损检测方法中重要的一种方法,且超声波透射法能较好地反映桩身的完整性,完全可以满足检测要求和工程需要;技术原理超声波透射法是通过对声测管之间混凝土的缺陷情况的检测来进行桩身完整性评价;其基本原理：在混凝土桩基内事先预埋检测管作为超声波的检测通道,并在检测管内灌注足量的清水作为试验检测的耦合剂,然后将超声波检测设备的超声波发射探头与接收探头置于声测管的两侧,通过发射探头不断发射超声脉冲波,超声波脉冲经过混凝土桩基,由接收探头接收,仪器记录了超声脉冲在混凝土桩基传播过程中的波动情况,如混凝土桩基中存在连续性差或破损等缺陷,这些缺陷面就会成为波阻抗界面而产生透射和反射现象,导致超声波脉冲能量衰减情况严重,而出现蜂窝、孔洞、松散等严重缺陷时就会出现散射和绕射现象;通过研究分析波的初至到达时间即能量衰减特征、频谱变化和波形等特征,进而可以分析评价混凝土桩基的施工质量及其缺陷所在的位置,并对桩基混凝土的强度和均匀性做出评价;利用超声波透射法进行桩基检测的原理如图1所示;图1 超声波透射法桩基检测原理图按图2和图3的布置图预埋声测管;首先将发射换能器和接收换能器在安装扶正器后置于声测管之中,并确保能够在声测管内部顺利的升降;测点的间距应当在左右,如果在试验检测过程中发现异常情况,应该适当的对测点进行加密;发射以及接收换能器应该在同一标高或者是相差固定的高度进行检测,检测尽可能的从声测管的底部自下而上的开展,对超声波的行声时、波幅及接收波频率等参数进行测量,对于各种不正常的波形应当及时的记录;对于存在多根声测管的桩基,应该以两根声测管作为一组,分组进行桩基质量的试验检测;在对桩基的每组声测管试验检测结束后,应该对桩基进行随机的重复性的试验检测,抽检量应该控制在桩基试验检测量10%-20%,尽可能的控制声时相对标准差在5%范围内,波幅相对标准差在10%范围内,对于声时及波幅存在明显异常的情况应进行重复测试,以准确的反映试验桩基的检测质量;图2 圆形桩声测管布置图图3 矩形桩声测管布置图勘察内容：某工程的溶蚀风化深槽桩基检测装置说明：非金属超声波检测仪勘察目的：1查明桩基缺陷；2了解桩基强度,为工程设计和施工处理提供依据;勘察结果：本次共检测了2号,7号,14号,17号,20号,21号,27号,28号,30号,34号10根桩;共检测存在严重缺陷的桩有2根;7号桩：孔深为,纵波速度为3610~4010m/s;从图4中可以看出,7号桩深度在2m以下的桩体,曲线变化不大,波速值稳定在3800~4000m/s,表明桩体是完整的,没有缺陷,桩强度合格属于I类桩;24号桩：孔深为18m,桩体波速变化较大,在3200~4290m/s之间变化;1~2和1~3剖面12m~14m和16m~18m段桩体测不到波,可能存在离析或脱浆缺陷,2~3剖面16m~段平均波速为2760m/s,比桩体上部的波速还低,表明桩体存在严重缺陷,离析、脱浆现象严重,属于IV类桩;27号桩：孔深为12m,0~段桩体波速变化不大,较为稳定,为3540~3630m/s,~12m段桩体波速变化大,在2070m/s~3070m/s,表明桩体存在严重缺陷,离析、脱浆现象严重,属于IV类桩;经过处理后,桩体质量得到明显地改善,达到II类桩的标准;图4 7号桩声波测试波速曲线图图5 24号桩声波测试波速曲线图图6 27号桩声波测试波速曲线图。
声波透射发实验报告(3篇)
第1篇一、实验目的1. 熟悉声波透射法的基本原理和操作方法。
2. 掌握声波透射法检测混凝土桩身完整性的技术。
3. 通过实验，分析声波透射法检测结果的准确性，评估桩身混凝土的完整性。
二、实验原理声波透射法是一种无损检测技术，通过测量声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数，分析桩身混凝土的完整性。
当声波在传播过程中遇到缺陷时，声波会发生反射、折射和绕射等现象，导致声波传播时间延长、波幅减小和波形畸变。
通过对比不同位置的声学参数，可以判断桩身混凝土的缺陷位置、范围和程度。
三、实验设备1. 超声检测仪2. 超声波发射及接收换能器（探头）3. 预埋测管4. 换能器标高控制绞车5. 数据处理计算机四、实验步骤1. 准备工作：将超声波发射及接收换能器分别安装在预埋测管中，连接好超声检测仪和数据处理计算机。
2. 实验检测：按照设计好的检测路线，逐点检测声波穿过桩身各横截面的声学参数。
3. 数据采集：记录每个检测点的声时、频率和波幅衰减等声学参数。
4. 数据处理：将采集到的声学参数输入数据处理计算机，进行数据处理和分析。
5. 结果分析：根据声学参数的变化，判断桩身混凝土的缺陷位置、范围和程度。
五、实验结果与分析1. 实验数据：实验过程中，共检测了50个点，每个点采集了声时、频率和波幅衰减等声学参数。
2. 数据分析：根据声学参数的变化，发现桩身混凝土存在缺陷。
具体分析如下：（1）声时分析：部分检测点的声时明显大于其他点，说明这些点存在缺陷。
（2）频率分析：部分检测点的频率低于其他点，表明这些点存在缺陷。
（3）波幅衰减分析：部分检测点的波幅衰减较大，说明这些点存在缺陷。
3. 缺陷判断：根据声学参数的变化，确定桩身混凝土缺陷的位置、范围和程度。
其中，缺陷位置主要集中在桩身底部，范围为0.5m，程度较轻。
六、实验结论1. 声波透射法是一种有效的混凝土桩身完整性检测方法，可广泛应用于实际工程中。
2. 通过实验，验证了声波透射法检测结果的准确性，为桩身混凝土的完整性评估提供了可靠依据。
