汽车设计全过程
汽车开发流程(策划→设计→试制→生产)
整车开发流程培训
目录
1、整车开发流程的意义 2、汽车产品研发业务的内涵 3、整车产品开发业务中的工作分析 4、能力建设规划“四项基本原则” 5、整车产品开发项目的组织和管理 6、XXX汽车整车开发流程规划
研发决定成本
实际成本摊销
产品 概念
设计 开发
测试
整车产品开发业务中的工作分析
➢产品开发涵盖业务
汽车新产品开发
产品规划
项目管理
工程设计
工艺设计 及制造工程
质量工程
成本控制
市场工程
战略规划
市场研究
技术研究
产品规划
产业研究
宏观环境研究 竞争研究 及业务规划
目标市场研究
消费者研究 产品生命 周期研究
研究院为主
研究院辅助
政策法规研究
新技术新工 艺应用研究
➢ 3、按产品的成熟性分类
– 早期研发（基础研发） – 技术开发 – 产品开发
汽车产品研发业务的内涵
➢产品设计技术
性能开发
结构是为了性能最好地体现
• 准确
结构开发
• 适量
工艺是为了结构最佳地实现
• 轻量化
• 平衡
工艺开发
• 可制造性 • 最经济性 • 高稳定性
• 简单化 • 合理化 • 耐久化
✓性能是用户需求的工程技术体
质量工程
成本控制
市场工程
营销策划
品牌与传播
商务政策
分销计划
网络开发
公告应用
研究院为主
研究院辅助
品牌定位 外包装及命名 广告及传播
产品试销
推广策划
产品培训 试销及跟踪 试销总结评价
上汽 整车开发流程

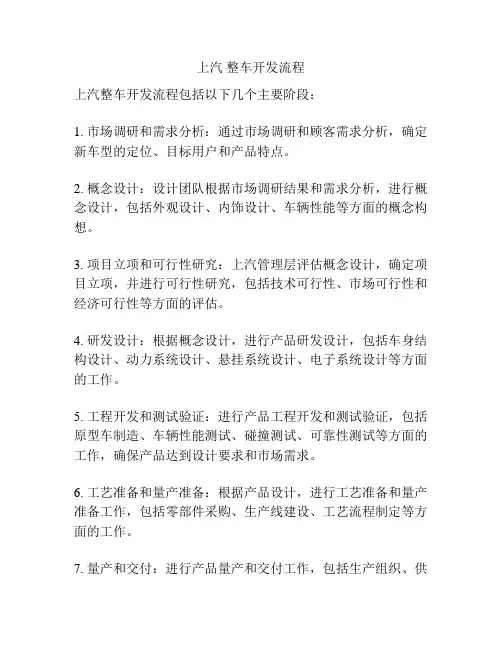

上汽整车开发流程
上汽整车开发流程包括以下几个主要阶段：
1. 市场调研和需求分析：通过市场调研和顾客需求分析，确定新车型的定位、目标用户和产品特点。
2. 概念设计：设计团队根据市场调研结果和需求分析，进行概念设计，包括外观设计、内饰设计、车辆性能等方面的概念构想。
3. 项目立项和可行性研究：上汽管理层评估概念设计，确定项目立项，并进行可行性研究，包括技术可行性、市场可行性和经济可行性等方面的评估。
4. 研发设计：根据概念设计，进行产品研发设计，包括车身结构设计、动力系统设计、悬挂系统设计、电子系统设计等方面的工作。
5. 工程开发和测试验证：进行产品工程开发和测试验证，包括原型车制造、车辆性能测试、碰撞测试、可靠性测试等方面的工作，确保产品达到设计要求和市场需求。
6. 工艺准备和量产准备：根据产品设计，进行工艺准备和量产准备工作，包括零部件采购、生产线建设、工艺流程制定等方面的工作。
7. 量产和交付：进行产品量产和交付工作，包括生产组织、供
应链管理、生产管理等方面的工作，确保产品按时交付市场。
8. 售后服务和市场反馈：根据消费者反馈，进行产品售后服务和改进工作，包括售后服务网络建设、质量问题处理、产品改进等方面的工作。
汽车制造总装配工艺.pptx
整车制造工艺
1 冲压
冷冲压或板料冲压是使金属板料在冲模中承 受压力而被切离或成形的加工方法。采用冷冲压 加工的汽车零件有：发动机油底壳，制动器底板， 汽车车架以及大多数车身零件。这些零件一般都 经过落料、冲孔、拉深、弯曲、翻边、修整等工 序而成形。为了制造冷冲压零件，必须制备冲模。 冲模通常分为2块，其中一块安装在压床上方并可 上下滑动，另一块安装在压床下方并固定不动。 生产时，坯料放在2块冲模之间，当上下模合拢时， 冲压工序就完成了。冲压加工的生产率很高，并 可制造形状复杂而且精度较高的零件。
整车制造工艺
二、整车制造工艺的范围
整车制造主要工艺流程包括：冲压、焊装、 涂装和总装四大工艺的工艺规划、产品工艺性 审查、工艺设计、工装设计、工艺验证和工装 验证。
整车制造工艺内容包括：冲压、焊装、涂 装和总装四大工艺的工艺过程卡、工艺指导书、 标准工序指引、作业标准、检验标准、操作规 程、材料定额、工时定额等。
不可拆式联结 两个或两个以上的零件联结后，不能拆卸。如果
拆卸，则将损坏其中的零件。
装配的地位和作用
装配将最终检验零部件的制造质量。 装配可以发现生产薄弱环节。 装配将最终影响产品质量。
装配的生产组织形式
装配生产组织形 式
固定式装配
移动式装配
按集中原则进行 按分散原则进行
强制移动式
自由移动式
整车制造工艺
3 涂装
（3）中涂
a. 打磨底漆 b. 除尘 c. 喷中涂漆 d. 中涂漆烘干
（3）中涂
整车制造工艺
3 涂装
（4）上涂
a. 打磨中涂层，去除颗粒、纤维等 b. 除尘 c. 喷面漆
面漆一般分单层面漆、双层面漆（底色+清漆）、三层 面漆（素色底色+珍珠底色+清漆） 单层面漆以素色漆为主，一般喷两遍，然后流平5~10分钟， 然后烘烤。双层面漆先喷底色（一般两遍），闪干5~10分 钟后喷两道清漆，然后流平5~10分钟，然后烘烤。 三层面漆先喷两道素色底色，然后在其上喷珍珠底色两道， 然后喷清漆。

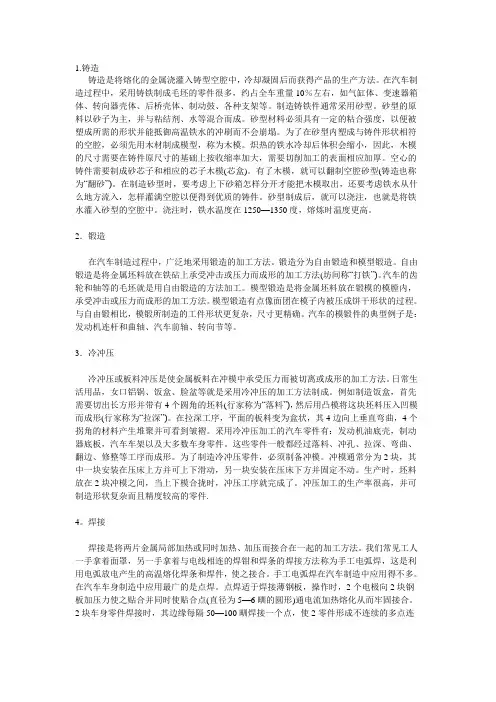

(完整版)汽车制造工艺流程
1.铸造铸造是将熔化的金属浇灌入铸型空腔中，冷却凝固后而获得产品的生产方法。
在汽车制造过程中，采用铸铁制成毛坯的零件很多，约占全车重量10％左右，如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。
制造铸铁件通常采用砂型。
砂型的原料以砂子为主，并与粘结剂、水等混合而成。
砂型材料必须具有一定的粘合强度，以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。
为了在砂型内塑成与铸件形状相符的空腔，必须先用木材制成模型，称为木模。
炽热的铁水冷却后体积会缩小，因此，木模的尺寸需要在铸件原尺寸的基础上按收缩率加大，需要切削加工的表面相应加厚。
空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。
有了木模，就可以翻制空腔砂型(铸造也称为“翻砂”)。
在制造砂型时，要考虑上下砂箱怎样分开才能把木模取出，还要考虑铁水从什么地方流入，怎样灌满空腔以便得到优质的铸件。
砂型制成后，就可以浇注，也就是将铁水灌入砂型的空腔中。
浇注时，铁水温度在1250—1350度，熔炼时温度更高。
2．锻造在汽车制造过程中，广泛地采用锻造的加工方法。
锻造分为自由锻造和模型锻造。
自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。
汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。
模型锻造是将金属坯料放在锻模的模膛内，承受冲击或压力而成形的加工方法。
模型锻造有点像面团在模子内被压成饼干形状的过程。
与自由锻相比，模锻所制造的工件形状更复杂，尺寸更精确。
汽车的模锻件的典型例子是：发动机连杆和曲轴、汽车前轴、转向节等。
3．冷冲压冷冲压或板料冲压是使金属板料在冲模中承受压力而被切离或成形的加工方法。
日常生活用品，女口铝锅、饭盒、脸盆等就是采用冷冲压的加工方法制成。
例如制造饭盒，首先需要切出长方形并带有4个圆角的坯料(行家称为“落料”)，然后用凸模将这块坯料压入凹模而成形(行家称为“拉深”)。
在拉深工序，平面的板料变为盒状，其4边向上垂直弯曲，4个拐角的材料产生堆聚并可看到皱褶。
汽车前期设计完整过程
设计成果展示准备
确定展示内容
根据设计阶段和目标，确定需要展示的设计成果，如草图、 效果图、模型等。
制作展示材料
根据展示内容，准备相应的展示材料，如PPT、展板、视 频等。
确定展示方式
选择适合的展示方式，如现场展示、线上展示等，确保展 示效果最佳。
设计汇报演示
准备汇报材料
根据汇报需求，准备相应的汇报材料，如 PPT、报告书等。
定稿标准
经过多次评审和调整后， 设计方案达到定稿标准， 满足企业战略和市场定 位要求。
定稿流程
组织最后一次内部评审 会议，确认设计方案无 误后，正式定稿并转入 下一阶段的生产准备。
文档整理
整理设计方案的全部资 料和文档，包括评审记 录、优化调整记录等， 以备后续生产和销售过 程中参考和使用。
06 知识产权保护与风险评估
特点
前期设计是汽车设计的关键阶段 ，决定了汽车的整体风格、性能 和品质，对后续开发工作具有指 导意义。
前期设计的重要性
01
品牌形象塑造
前期设计是品牌形象塑造的重要组成部分，通过独特的 设计语言和风格，传达品牌价值和理念。
02
市场竞争力提升
优秀的前期设计能够提升新车型的市场竞争力，吸引消 费者关注并促进销售。
产品定位与差异化
产品定位
根据市场调研和用户需求分析的结果，明确汽车产品的定位，包 括价格、品牌形象、目标消费群体等。
差异化策略
制定汽车产品的差异化策略，以区别于竞争对手的产品，提高市场 竞争力。
品牌战略
根据产品定位和差异化策略，制定相应的品牌战略，提升品牌知名 度和美誉度。
竞品分析
竞品选择
选择具有代表性的竞争对手产品，进行深入的比较和分析。
汽车设计研发全过程
汽车设计研发全过程第一阶段：概念设计概念设计是汽车设计的起点，它旨在确定汽车的整体风格和造型。
在这个阶段，设计师通过手绘草图、3D建模等工具来表达自己的设计理念，并结合市场调研和用户需求进行评估和修改。
同时，制定了汽车的尺寸、外观和内饰等主要设计要求。
第二阶段：工程设计在概念设计的基础上，进行工程设计。
这个阶段主要涉及汽车的结构设计和性能参数确定。
结构设计包括底盘、车身、发动机、传动系统等的设计与优化，确保汽车的稳定性和安全性。
性能参数的确定包括悬挂硬度、转向力度、刹车性能等的调校和优化。
第三阶段：原型制作在工程设计完成后，需要制作实际的汽车原型。
原型制作是为了验证设计的可行性和完整性。
通常使用快速原型和3D打印等技术，将设计数据转化为实体，并进行试装试验。
通过对原型的不断修改和优化，确保汽车的性能与设计要求相符。
第四阶段：试验验证在原型制作完成后，需要进行各项试验来验证汽车的性能和安全性。
这些试验包括碰撞试验、动力性能试验、驾驶稳定性试验等。
通过试验验证，可以评估汽车的各项性能指标是否符合设计要求，同时发现和修正潜在的问题。
第五阶段：生产准备试验验证合格后，进入生产准备阶段。
这个阶段主要包括供应链的建立、零部件采购、生产线的布置等工作。
同时，需要制定生产计划、工艺流程，并进行员工培训，确保生产能够按时、按质进行。
第六阶段：量产与销售在生产准备完成后，汽车进入量产阶段。
量产是一个复杂而精细的工作，要进行大规模的生产，确保产品的一致性和质量稳定。
与此同时，需要进行市场推广和销售计划的制定，确保产品能够顺利进入市场，并获得消费者的认可和购买。
第七阶段：售后服务汽车销售之后，售后服务是不可忽视的一环。
售后服务包括维修、保养、配件供应等工作，旨在为消费者提供良好的使用体验，并确保车辆的质量和安全。
综上所述，汽车设计研发全过程包括概念设计、工程设计、原型制作、试验验证、生产准备、量产与销售、售后服务等阶段和环节。
汽车开发流程1
汽车开发流程1二、概念设计阶段概念设计阶段开始后就要制定全面的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时操纵开发成本；制作零部件清单表格，以便进行后续开发工作。
概念车设计阶段的任务要紧包含总体布置草图设计与造型设计两个部分。
1．总体布置草图总体布置草图也称之整体布置草图、整车布置草图。
绘制汽车总布置草图是汽车总体设计与总布置的重要内容，其要紧任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求与特性参数等设计要求；协调整车与总成间、有关总成间的布置关系与参数匹配关系，使之构成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数与性能指标的汽车。
而总体布置草图确定的基本尺寸操纵图是造型设计的基础。
总体布置草图的要紧布置内容包含：车厢及驾驶室的布置，要紧根据人机工程学来进行布置，在满足人体的舒适性的基础上，合理的布置车厢与驾驶室。
发动机与离合器及变速器的布置、传动轴的布置、车架与承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎与行李箱等的布置、空调装置的布置。
测量得到的点云数据某轿车白车身侧围部分设计图5．底盘工程设计底盘工程设计的内容就是对底盘的4大系统进行全面的设计，包含：传动系统设计、行驶系统设计、转向系统设计与制动系统设计。
要紧工作包含:(1)对各个系统零部件进行包含尺寸、结构、工艺、功能与参数等方面的定义(2)根据定义进行结构设计与计算，完成3维数模(3)零部件样件试验(4)完成设计图与装配图其中传动系统的要紧设计内容为离合器、变速器、驱动桥，行驶系统的要紧设计内容为悬架设计，转向系统的要紧设计内容为转向器与转向传动机构的设计，制动系统的设计内容包含制动器与ABS的设计。
底盘部分系统3维设计图国内某汽车企业试验场在奇瑞，一个全新的车型的开发，通常有10个节点，P0到P9，通常要45个月。
P0阶段：立项建议书。
整车设计及开发流程
轿车车身的设计及开发流程目录概述：第一章：轿车车身设计要素第二章：整车开发流程第三章：项目开发流程第四章：项目开发过程中需归档的文件目录：第五章：可行性分析阶段第六章：车身相关间隙设计规范第七章：车身外间隙设计规范第八章：密封条的截面沿用规范第九章：鈑金过孔的问题第十章：门盖系统校核规范第十一章：工艺知识一、钣金冲压件冲压，焊接，和电镀的工艺性检查条例二、车身工艺性检查三、部分B21车身鈑金工艺分析报告：四、冲压钢板性能：五、冲压工艺工序六、焊接种类及相关介绍概述：车身是整车的重要组成部分，开发整车是一项很复杂的工程，车身也一样，它主要包括车身本体、外饰件、内饰及附件，由于它是轿车上载人的容器，因此要求轿车车身应具有良好的舒适性和安全性。
此外，轿车车身又是包容整车的壳体，能够最直观地反映轿车外观形象等特点，所以，轿车车身设计应非常注重外形造型，以满足人们对轿车外形地审美要求，取得较好的市场。
而汽车人体工程学、汽车空气动力学、汽车造型及审美艺术、汽车车身新材料的研究及开发、汽车车身结构强度分析、汽车车身设计方法及技术等方面的研究和应用，正是设计出具有良好性能的轿车车身的必要基础。
下面，分章予以说明：第一章：轿车车身设计要素轿车车身设计要素，亦是从事车身设计工作时，设计人员所必须考虑的方面和重点解决的关键技术，是提高车身设计质量的关键内容。
全面掌握、研究和应用车身的设计要素，是设计人员应具备的基本技能。
从现代轿车车身设计的角度出发，汽车产品的设计要素主要表现在如下几个方面：1．车身外形设计方面⑴车身空气动力特性要素⑵车身尺寸确定的人体尺寸要素⑶车身外形设计、内饰造型的美学要素⑷外形的结构性和装饰的功能性要素2．车身室内布置设计方面⑴人体工程要素，包括人体尺寸、人体驾驶和乘坐姿势、人体操纵范围、人眼视觉和视野、人车视野、人体运动特征、人体的心理感觉等。
⑵车身内部设计的安全保护要素。
3．车身结构设计方面⑴结构设计的强度、刚度要求；⑵轻量化设计要素，包括结构合理性和合理选材；⑶结构设计的安全性要素⑷车身防腐蚀设计设计要素⑸车身密封性设计要素⑹结构设计的制造工艺性要素4．产品开发方面⑴产品开发的市场性要素；⑵系列化产品发展要素；⑶生产、工艺继承性要素。
汽车开发流程术语
汽车开发流程术语一、概述汽车开发流程是指从汽车概念设计到量产交付的全过程，涵盖了从需求分析、设计开发、验证测试到生产制造等多个环节。
本文将介绍汽车开发流程中常用的术语和相关内容。
二、需求分析阶段1. 市场调研：通过对潜在用户群体的需求、市场趋势和竞争对手的产品进行研究，以确定目标市场和产品定位。
2. 用户需求分析：通过与用户进行沟通和调研，了解用户对汽车的功能、性能、安全等方面的需求，以制定产品开发的目标和要求。
3. 功能规划：根据用户需求和市场调研结果，制定汽车的功能规划，明确车型的配置、选装项目和标配功能等。
三、设计开发阶段4. 概念设计：基于用户需求和市场调研结果，进行创新性的设计，形成初始的产品概念，并进行初步评估和论证。
5. 详细设计：在概念设计的基础上，进行细化设计，包括外观设计、结构设计、动力系统设计、电子系统设计等。
6. 集成设计：将各个子系统的设计进行整合，确保其相互协调和兼容，以满足整车的功能和性能要求。
7. 验证测试计划：制定验证测试的目标、方法和流程，明确测试项目和测试标准，以验证汽车的各项性能指标。
8. 试制样车制造：根据设计要求和生产工艺，制造少量试制样车，用于验证测试和产品改进。
四、验证测试阶段9. 功能性测试：对汽车的各项功能进行测试，包括动力性能、悬挂系统、制动系统、转向系统等。
10. 安全性测试：测试汽车在碰撞、侧翻、刹车距离等各方面的安全性能，确保车辆在各种情况下的安全性。
11. 可靠性测试：通过长时间的耐久性测试，评估汽车的可靠性和使用寿命，以确保产品的质量和可靠性。
12. 环保性测试：测试汽车的排放性能和燃油经济性，以满足环保法规和用户对节能环保的需求。
五、生产制造阶段13. 生产计划：根据市场需求和销售预测，制定生产计划，包括产量、交付时间、零部件供应等。
14. 零部件采购：根据生产计划和供应商能力，进行零部件的采购和供应链管理，确保生产的顺利进行。
15. 生产调试：将各个零部件组装成整车，并进行功能调试和性能测试，确保整车的质量和功能正常。
汽车四大工艺流程
汽车四大工艺流程汽车是现代社会不可或缺的交通工具之一，其制造过程经历了四大工艺流程——造型设计、车身制造、总装和品质检验。
这些流程相互关联，协同工作，以便生产出高质量、安全可靠的汽车。
首先是造型设计。
造型设计是汽车制造的起点，决定了汽车外观和整体风格。
在这个阶段，设计师与工程师紧密合作，共同完成车辆的外形设计。
他们考虑各种因素，如空气动力学效能、乘客舒适度和安全性等等。
利用计算机辅助设计（CAD）和虚拟现实技术，设计师可以在数字环境下对车辆作出修改和调整，以确保最终的设计符合要求。
接着是车身制造。
在车身制造阶段，合金板材经过剪切、冲压和焊接等工艺，最终形成汽车的主体骨架。
这个阶段需要高度的精准度和工艺技巧，以确保车身的强度和刚度。
随着技术的发展，一些汽车制造商已经开始采用新的材料，如碳纤维复合材料，以提高车身的轻量化和节能性。
第三个工艺流程是总装。
总装是将各个零部件组装成一个完整的汽车的过程。
整个过程需要顺序合理、高效率和严格的质量控制。
在总装线上，工人使用专用的设备和工具，进行机械组装和电气连接。
同时，质量检测人员定期检查和测试每个组装步骤的产品质量，以确保总装车辆具备高质量和安全性。
最后是品质检验。
品质检验是汽车制造过程的最后一道关卡，用于确保汽车符合相关的技术标准和法规要求。
在品质检验阶段，专业测试工程师对整个汽车进行全面的检查和测试，包括车身刚度测试、燃油效率测试和碰撞安全测试等。
只有通过所有检验项目的汽车才能获得出厂标志，准备投放市场销售。
总的来说，汽车制造经过四大工艺流程，从造型设计到车身制造、总装和品质检验，每个流程都具有其重要性和独特的工艺要求。
通过这些流程的高效协同工作，汽车制造商能够生产出符合市场需求、高质量、安全可靠的汽车。
随着科技的不断进步和人们对环保和可持续性的要求增加，未来的汽车制造工艺流程也将不断迭代和创新，以适应市场的需求和发展。
汽车设计研发全过程
汽车设计研发全过程新车型的研发是一个非常复杂的系统工程，研发流程包括管理、设计、组织等方方面面的辅助流程，本文主要向大家介绍汽车研发中的核心流程，也就是专业的汽车设计开发流程，这一流程的起点为项目立项，终点为量产启动，主要包括5个阶段：一、方案策划阶段通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。
汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面。
项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式以及市场目标。
在完成可行性分析后，就可以对新车型的设计目标进行初步的设定，设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等。
将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后，确认项目设计目标，编制最初版本的产品技术描述说明书，将新车型的一些重要参数和使用性能确定下来。
二、概念设计阶段概念设计阶段开始后就要制定详细的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时控制开发成本；制作零部件清单表格，以便进行后续开发工作。
概念车设计阶段的任务主要包括总体布置草图设计和造型设计两个部分。
1．总体布置草图总体布置草图也称为整体布置草图、整车布置草图。
绘制汽车总布置草图是汽车总体设计和总布置的重要内容，其主要任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求和特性参数等设计要求；协调整车与总成间、相关总成间的布置关系和参数匹配关系，使之组成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数和性能指标的汽车。
汽车研发的五大阶段及制造的四大工艺(正向研发流程)
汽车研发的五大阶段及制造的四大工艺（正向研发流程）导语以前有个朋友问过我,国内的很多车型都是抄袭的，为什么还需要那么多研发人员，研发过程为什么还需要那么多时间？在此向各位车友讲述国内一个车企造车的故事，然后你就会明白，造车真不是很简单的。
▪来源：机械前沿▪想当年这家企业刚进入汽车业，就夸下了“2010年做到中国第一，2015年做到世界第一”的“豪言壮语”。
于是举全公司之力，完全自主设计了一款车型，样品完成后，广邀其全国经销商对这款车进行评价，99%的经销商都太“震惊”了，这车也能卖，他们对这款车没有点滴信息？好在这家公司做出了很英明的决定，没有把此款车型投向市场。
很快这几公司认识到模仿是必须经历的过程,从copy 到change再到design，这也是日韩汽车走过的过程。
此后，此公司做出了一个战略选择，他们开始了大力copy 工作，copy的车型从A00级车到C级车，从MPV到SUV一共十几款车，而且这么多车型的研发工作基本上都是同时进行的，并再次提出了一年研发3—4款车型的“豪言壮语”。
但是他们没有认识到copy并不是那么简单，同样copy也需要积累的。
当他们把他们copy的第一款车拿到车展的时候，业内的人都笑了，太粗糙了吧？这个车型只会把自己的品牌永远的毁掉。
但是这款车连模具都开了，继续向市场推广，还是废掉重来？这可是好几亿。
这个时候，这家企业真正意识到“模仿也不是个简单的活”，他们立即停止了对奔驰等车型的仿制工作，全部精力投入到一款A 级车的研发中来，他们用几个亿RMB和三年的时间，买了一个重要的教训。
给大家讲述这个故事的目的是说明：汽车研发是一个很复杂的系统工程，甚至需要上千人花费几年的时间才能完成；一款汽车从研发到投入市场一般都需要5年左右的时间。
不过随着技术的不断进步，研发的周期也在缩短，当然，我们说的是正向设计，事实上很多国内的厂家都是逆向设计，但即使是逆向设计同样也需要很多的时间。
catia汽车设计流程
catia汽车设计汽车车身设计简单理解是根据一款车型的多方面要求来设计汽车的外观及内饰，使其在充分发挥性能的基础上艺术化。
汽车车身除了要有漂亮的外表和与众不同的个性特征，同时还要能安全可靠地行驶，这就需要整个设计过程融入各种相关的知识：车身结构、制造工艺要求、空气动力学、人机工程学、工程材料学、机械制图学、声学和光学知识。
从一个灵感到最后实现，需要一系列的步骤。
得到市场的认可，性能优良的内“芯”，再加上一袭新衣包装，才是新车待嫁时。
下面，让我们看看正向设计如何为一款新车设计“嫁衣”。
项目策划项目策划包括：项目计划、可行性分析、项目决策及组建项目组等几个方面。
图1为项目策划阶段的示意图。
图1 项目策划阶段示意图汽车企业的产品规划部门必须做好企业产品发展的近期和远期规划，具有市场的前瞻性与应变能力。
项目前期需要在市场调研的基础上生成项目建议书，明确汽身资源和研发能力的分析等。
项目论证要分析与审查论点的可行性和论据的可靠性与充分性。
经过这一阶段，要开发一个什么样的车型，类似于同行什么等级的车型，其性价比方面有哪些创意与特点即展现在我们面前。
项目策划的最后阶段是组建项目组：组建新品开发项目小组、确立项目小组成员的职责、制定动态的项目实施计划、明确各阶段的项目工作目标、规定各分类项目的工作内容、计划进度和评价要求。
概念设计阶段概念设计在新产品开发中有着重要地位，因此，新产品概念设计流程再造是新产品开发流程再造成败的关键所在。
一个全新的汽车创意造型设计分为以下几部分：1. 总体布置草图设计：绘制产品设计工程的总布置图（如图2），一方面是汽车造型的依据；另一方面它是详细总布置图确认的基础，在此基础上将产品的结构具体化，直至完成所有产品零部件的设计。
图2 某车型的总布置草图2. 造型设计：包含外型和内饰设计两大部分。
设计阶段包含创意草图和效果图设计：在这一过程中，要比较竞争对手的产品，拓宽思路，勾画出多种效果图，再从中选择较为满意的几种效果图，供专家小组评审。
汽车造型第四章 汽车造型设计流程
２. 数字模型
数字模型(ｄｉｇｉｔａｌ ｍｏｄｅｌ)是在电脑中运用三维建模软件进行 构建和设计的虚拟模型，如图４￣５ 所示。 按照数字模型的构建方法可以分 为:正向建模及逆向建模。 正向建模是直接根据二维方案及图纸构建三维模型； 逆向建模是根据对实物模型进行表面扫描得到的点云来构建三维数字模型。
三、色彩及装饰设计
目前在汽车开发过程中，通常还会引入并行工程( Ｃｏｎｃｕｒｒｅｎｔ Ｅｎｇｉｎｅｅｒｉｎｇ)，即各个环节采取同时并举方式。 并行工程的应用 可以提高设计可行性、缩短开发周期、加速产品上市时间。 在汽车造型设计工 作过程中，有很多外部造型输入条件，其中最主要的是市场定位及需求信息、 工程技术要求两方面，在实际工作中，工程设计可以与造型设计同时进行，从 而确保最后的造型满足工程要求、并可实现量产；造型设计各个环节也可以同 时进行，如图４￣１４ 所示。
色彩及装饰设计( ｃｏｌｏｒ ＆ Ｔｒｉｍ) 主要包含汽车内、外饰的色彩， 汽车内饰中的面料、皮革、装饰条、塑料件、金属等可触及材质的表面花纹及 图案的设计和搭配。 这部分工作以内饰区域工作为主，主要由色彩及装饰设 计师来完成，色彩与面料的样板如图４￣６ 所示。
四、小结 这三部分工作是按照顺序先后进行的，但因为各部分工作都是相互关联 和相互影响的，所以很多时候会同时开展。 其中，三维设计工作是汽车造型 设计中最为核心的部分，而在这个设计过程中，油泥模型的制作会占据大部 分时间。 相对来说，二维造型设计工作与三维造型设计工作联系更为紧密， 而颜色与装饰设计工作相对较为独立。
２. 造型设想→造型冻结 二维造型工作的步骤通常是从创意草图开始，经过一步一步的细化、推 敲、完善，最后形成效果图。 绘制草图通常是先从整体设计入手，再到细节 的设计，如图４￣１７ 中Ｓｋｏｄａ￣Ｒｏｏｍ￣ｅｒｓｔｅｒ 的外饰二维设 计过程。 二维造型设计工作除了提供形体创意方案以外，还要指导三维造型 设计工作的进行，从造型设想到造型冻结的每一个验收节点，都需要同时展 示模型和相对应的二维方案。
汽车设计流程每个环节都是做什么
汽车设计流程每个环节都是做什么下面启飞汽车设计全面系统梳理一遍1.总布置设计在前面总布置草图的基础上，深入细化总布置设计，精确的描述各部件的尺寸和位置，为各总成和部件分配准确的布置空间，确定各个部件的详细结构形式、特征参数、质量要求等条件。
主要的工作包括发动机舱详细布置图、底盘详细布置图，内饰布置图、外饰布置图以及电器布置图。
2.车身造型数据生成车身或造型部门在油泥模型完成后，使用专门的3维测量仪器对油泥模型进行测量，测量的数据包括外形和内饰两部分。
测量生成的数据称为点云，工程师根据点云使用汽车A面制作软件，比如Alias、IceM-surface、Catia等来构建汽车的外形和内室模型。
在车身造型数据完成以后，通常要使用这些数据来重新铣削一个模型，目的是验证车身数据是否有错误。
这个模型通常使用代木或者高密度塑料来进行加工，以便日后保存。
3．发动机工程设计一般新车型的开发都会选用原有成熟的发动机动力总成，发动机部门的主要工作是针对新车型的特点以及要求，对发动机进行布置，并进行发动机匹配，这一过程一直持续到样车试验阶段，与底盘工程设计同步进行。
4．白车身工程设计所谓白车身指的是车身结构件以及覆盖件的焊接总成，包括发动机罩、翼子板、侧围、车门以及行李箱盖在内的未经过涂装的车身本体。
白车身是保证整车强度的封闭结构。
白车身由车身覆盖件、梁、支柱以及结构加强件组成，因此该阶段的主要工作任务就是确定车身结构方案，对各个组成部分进行详细设计，使用工程软件比如：UG、CATIA等完成3维数模构建，并进行工艺性分析完成装配关系图及车身焊点图。
5．底盘工程设计底盘工程设计的内容就是对底盘的4大系统进行详细的设计，包括：传动系统设计、行驶系统设计、转向系统设计以及制动系统设计。
主要工作包括:(1)对各个系统零部件进行包括尺寸、结构、工艺、功能以及参数等方面的定义(2)根据定义进行结构设计以及计算，完成3维数模(3)零部件样件试验(4)完成设计图和装配图其中传动系统的主要设计内容为离合器、变速器、驱动桥，行驶系统的主要设计内容为悬架设计，转向系统的主要设计内容为转向器以及转向传动机构的设计，制动系统的设计内容包括制动器以及ABS的设计。
汽车设计基本流程主要节点
汽车设计基本流程主要节点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车设计基本流程主要节点。
1. 方案规划。
定义客户需求和市场定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业的艺术！带你了解汽车设计全过程
对于大多数人来说，对车的欣赏基本都是整车，除了性能之外，汽车的外观和内饰是人们谈论最多的话题，因为这是对一辆车最直观的印象，所谓汽车设计，简单的理解是根据一款车型的多方面要求来设计汽车的外观及内饰，使其在充分发挥性能的基础上艺术化。
但是，其实汽车设计是一件复杂的事情，并不象其他设计师在香槟和音乐的陪伴下寻找灵感那么纯粹。
汽车不是单纯的艺术品，当然它要有漂亮的外表和吸引人的个性特征，同时它还得能安全可靠的行驶，这就需要整个设计过程融入各种相关的知识：车身结构、制造工艺要求、空气动力学、人机工程学、工程材料学、机械制图学、声学和光学知识，当然更少不了诸如绘画、雕塑、色彩感等基本艺术功底。
由此不难理解为什么能称得上汽车设计师的人少之又少。
从脑子里的一个灵感，到最后得以实现，最简单的估算也是十几个步骤，最后无非是要得到市场的认可，性能优良的内“芯”，再加上一袭新衣包装，才是新车待嫁时。
看看如何为一款新车设计“嫁衣”吧。
A从脑到手：草图
开始吧，坐下来好好想想如何表达。
虽然计算机已经非常普及，不过对于设计师来说，最直接的方式还是拿支铅笔把脑子里的想法表现出来，这非常方便。
在从脑到手的初级阶段，没必要画的很精致，简洁的线条足以记录脑海中一个个一闪而过的构思。
又或者在随手勾画中得到新的灵感。
06-01-03 11:01
点击查看原图 (51.87 KB)
B 初步定稿：草图+说明
当思路比较明确以后可以绘画一张草图，这时候汽车的主体线条和大方向上的细节设计。
应该都有所表现，在适当的地方加进简单说明，为下一环节做准备。
06-01-03 11:02
点击查看原图 (44.26 KB)
C 理念表达：效果图
当我们看到一些汽车手稿，基本上是处在汽车效果图的阶段，这主要是为了把设计师的思路和理念用更细腻的手法表现出来，加入细节描绘和色彩，通过精致的绘画表达这款车的直观感受和立体效果。
这是汽车设计的重要环节之一，就好象时装设计效果图一样，将是决定模型制作的关键。
有些效果图是手绘的，马克笔、色粉或者喷枪都会采用，也有设计师利用电脑绘画。
效果图和最后的整车的细节未必完全相同，但是表现出来的气质却是一脉相承。
[ Last edited by xfdn2003 on 06-01-03 at 11:05 ]
06-01-03 11:04
点击查看原图 (30.79 KB)
D 内部设计：内厢效果图
与汽车外观效果图同时出来的应该是内饰效果图，详细的描绘车内的各种细节和布局，加上必要的说明，这是未来制作模型的基础。
06-01-03 11:06
点击查看原图 (71.31 KB)
E 观感评估：1/5油泥模型
虽然历经数十年，制作油泥模型依然是汽车设计生产中的必要环节，这是一种类似橡皮泥的黏土，但是更加坚硬，成型后的细节需要用刀刮削才能完成。
一般先要制作比例小的油泥模型作为提案，通常由设
计师亲自操刀，大约两三个月才能最后完工。
06-01-03 11:09
点击查看原图 (47.19 KB)
F 改进阶段：1：1油泥模型
经过对提案模型的评估，决策层会选择一个或几个设计方案制作1：1的油泥模型，因为对尺寸，细节等方面要求非常严谨，这种全尺寸模型会有专业的模型师来制作。
经过不断的讨论和修改之后，就进入定案阶段。
06-01-03 11:10
点击查看原图 (28.31 KB)
G 测量阶段：三维坐标测量
使用三维坐标测量仪。
将模型放在测量台上，测出它表面上足够多点的空间三维坐标，用这些数据就可以在电脑中建立三维模型。
H 最后阶段：电脑设计
把测量出的数据输入电脑，就可以开始进行三维模型的制作，未来这些数据将用于控制数控机床。
I 完成
终于以辆成型的整车摆在眼前了，当然期间还有底盘和发动机等机械方面的设计，就此略过吧。
毕竟从设计到交到消费者手中，车辆还要经历重重考验，有风洞实验，模拟碰撞实验，各种残酷路况的艰苦路试，实车碰撞实验等。
06-01-03 11:13
点击查看原图 (39.76 KB)。
