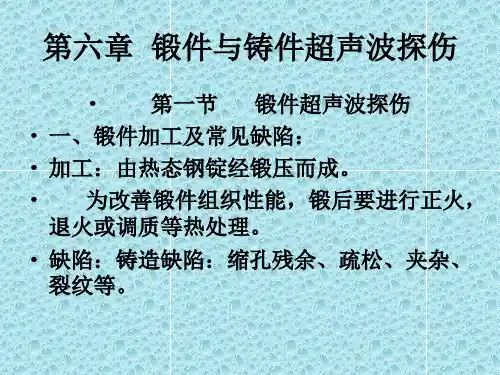

锻件与铸件超声检测

8.1.4 扫描速度和灵敏度的调节 1. 扫描速度的调节 在试块上或在锻件上已知尺寸的部位上调节扫描速度。 2. 检测灵敏度的调节 扫查灵敏度不低于最大检测距离处的Φ2mm平底孔当量直径。 （1）底波调节法 应用条件: 锻件的被探部位厚度x≥3N，且具有平行底面或圆柱曲 底面。 1）计算： P 2x a. 大平底或实心圆柱体底面，同距离 20lg B 20lg 2 Pf D f 处底波与平底孔回波的分贝差为： b. 空心圆柱体，同距离处圆柱曲 20 lg PB 20 lg 2x 10 lg d 2 P D D f f 底面与平底孔回波分贝差为： 2）基准灵敏度的调节：探头对准完好区的底面，调“增益”使 底 波B1达到基准高，然后用“衰减器”增益 ΔdB。 扫查灵敏度:在基准灵敏度的基础上提高5～10dB。
锻件金相低倍图
锻件金相低倍图
wenku.baidu.com
8.1.2 检测方法概述 检测方法：采用接触法或水浸法。可应用较高的检测频 率，以满足高分辨力检测要求和实现对较小尺寸缺陷检 测的目的。 声束入射面和入射方向选择：考虑锻造变形工艺和流线 方向，应尽可能使超声声束方向与锻造流线方向垂直。 检测时机：原则上应选择在热处理后，冲孔、开槽等精 加工之前进行。 检测技术：纵波直入射检测、纵波斜入射检测、横波检 测。
（2）试块调试法 1）单直探头检测 当锻件的厚度x＜3N或由于几何形状所限或底面粗糙时， 根据检测要求选择相应的平底孔试块（CSⅠ、CSⅡ）调节 检测灵敏度。调节“增益”将试块平底孔的最大回波达到基 准高。 注意：当试块表面形状、粗糙度与锻件不同时，需进行耦 合补偿。当试块与工件的材质相差较大时，还应考虑介质衰 减补偿。 2）双晶直探头检测 根据检测要求选择相应的平底孔试块（CSⅡ），测试一 组距离不同直径相同的平底孔距离——波幅曲线，作为检测 灵敏度。 8.1.5 缺陷位置和大小的测定 1. 缺陷位置的测定 平面位臵为探头中心处，缺陷深度xf为： xf ＝nτf
R
内孔周向测长时，缺陷的 指示长度Lf为：L L' R x f f2 （3）底波高度法： 确定缺陷的相对大小。
r
8.1.6 缺陷回波的判断 1. 单个缺陷 单个缺陷：指与邻近缺陷间距大于50mm，回波高不小于 Φ2mm的缺陷。 缺陷的位臵和大小测定：当缺陷较小时，用当量法定量，当 缺陷较大时，用6dB法测定其边界与面积范围。 单个缺陷类型：夹杂、裂纹等 2. 分散缺陷 分散缺陷：工件中缺陷较多且分散，缺陷彼此间距较大。在 边长为50mm的立方体内少于5个，回波高不小于Φ2mm的缺 陷。 缺陷的位臵和大小测定：分散缺陷一般不太大，常用当量法 定量，同时要测定分散缺陷的位臵。 分散缺陷类型：分散性的夹杂。
3. 筒形或环形锻件的检测 锻造工艺是先镦粗，后冲孔，再滚压。缺陷的取向 复杂。 检测方法： （1）直探头从筒体外圆面或端面检测； （2）双晶探头从筒体外圆面或端面检测； （3）斜探头轴向和周向检测。
8.1.3 检测条件的选择 1. 探头的选择 纵波直入射法选用单晶直探头，频率和晶片尺寸与被检材料 有关。 单晶直探头： a. 低碳钢或低合金钢： 检测频率2～5MHz，晶片尺寸Φ14mm～Φ25mm。 b. 奥氏体钢：检测频率0.2～2 MHz，晶片尺寸Φ14mm～ Φ30mm。 双晶探头：频率5MHz。 横波斜探头：折射角K=1.0。 2. 耦合选择 检测面要求：表面粗糙度Ra≤６.３μm，表面平整均匀，无划伤、 油垢、污物、氧化皮、油漆等。 耦合损失补偿：在试块上调节检测灵敏度时，注意补偿试块与工 件之间因曲率半径和表面粗糙度不同引起的耦合损失。 耦合剂：常用机油、糨糊、甘油等，表面较粗糙时选用黏度更大 的水玻璃。 水浸法检测，对表面粗糙度的要求低于接触法。
３.
纵波直入射法检测面的选择 原则上应从两个相互垂直的方向进行检测。并尽可能地检测 到锻件的全体积。
４.材质衰减系数的测定 参见６.４.１节４. ５.试块选择 根据探头和检测面的情况选择试块。 单晶直探头检测：采用CSⅠ标准试块； 双晶直探头检测：工件检测距离小于45mm时， 采用CSⅡ标准试块。 曲面检测面：采用CSⅢ标准试块测定因曲率不同引起的耦合损失。
1. 轴类锻件的检测方法 锻造工艺以拔长为主，缺陷取向大部分与轴线平 行，并会有其他的分布及取向。 检测方法： （1）直探头径向和轴向检测； （2）斜探头周向及轴向检测。
2. 饼类、碗类锻件的检测 锻造工艺以镦粗为主，缺陷取向以平行于端面分 布为主。 检测方法：用直探头在端面检测。对于重要件或厚度 大的锻件，应从两个端面进行检测，有时需从外圆面 进行径向检测。
2. 缺陷大小的测定 （1）当量法：缺陷尺寸小于声束截面。 a. 当量计算法、当量AVG曲线法：缺陷位于x≥3N区域内； b. 试块比较法：缺陷位于x＜3N区域内。 （2）测长法：缺陷尺寸大于声束截面。 a. 6dB法：扫查过程中缺陷反射波只有一个高点情况； b. 端点6dB法：扫查过程中缺陷反射波有多个高点情况。 缺陷的指示长度 :平面工件检测中，缺陷测长时，探头移动距离。 圆柱体工件的周向检测： 外圆周向测长时，缺陷的 指示长度Lf为：L f L R x f 1
3. 密集缺陷 密集缺陷回波：示波屏上同时显示的缺陷回波很多，缺陷之 间的间隔很小，甚至连成一片。 密集缺陷划分： a. 以缺陷的间距划分：规定相邻缺陷间的间距小于某一值。 b. 以单位长度时基线内显示的缺陷回波数量划分：规定在相当 于工件厚度值的基线内，探头不动或稍作移动时，一定数量 的缺陷回波连续或断续出现。 c. 以单位面积中的缺陷回波划分：规定在一定检测面积内缺陷 回波数量超过某一值。 d. 以单位体积中的缺陷回波划分：规定在一定检测体积内缺陷 回波数量多于规定值。 密集缺陷类型： 疏松、非金属夹杂、 白点、成群的裂纹等。
