轴承振动标准

轴承振动标准

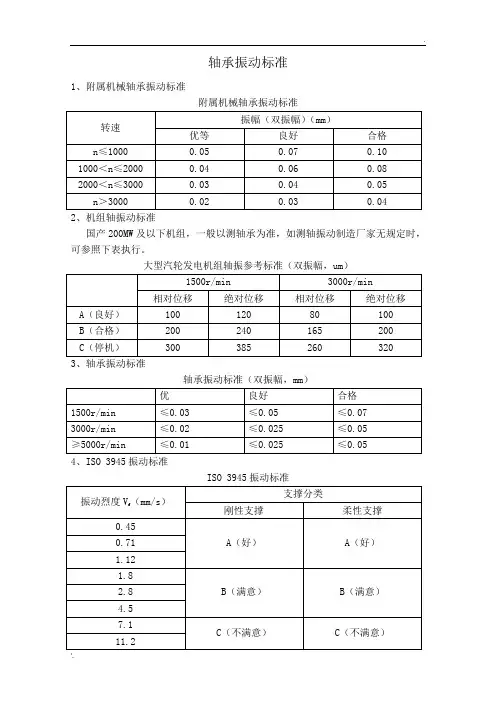

1、附属机械轴承振动标准

附属机械轴承振动标准

转速

振幅（双振幅）（mm）

优等良好合格

n≤10000.050.070.10

1000＜n≤20000.040.060.08

2000＜n≤30000.030.040.05 n＞30000.020.030.04

2、机组轴振动标准

国产200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规定时，可参照下表执行。

大型汽轮发电机组轴振参考标准（双振幅，um）

1500r/min3000r/min

相对位移绝对位移相对位移绝对位移

A（良好）10012080100

B（合格）200240165200

C（停机）300385260320

3、轴承振动标准

轴承振动标准（双振幅，mm）

优良好合格

1500r/min≤0.03≤0.05≤0.07

3000r/min≤0.02≤0.025≤0.05

≥5000r/min≤0.01≤0.025≤0.05

4、ISO3945振动标准

ISO3945振动标准

振动烈度V

f （mm/s）

支撑分类

刚性支撑柔性支撑

0.45

A（好）A（好）

0.71

1.12

1.8

B（满意）B（满意）2.8

4.5

7.1

C（不满意）C（不满意）11.2

18D（立即停机）

D（立即停机）

284571

振动烈度V f （mm/s）与振动位移峰峰值S p-p （mm）之间的换算关系

S p-p ＝2√2V f /ω

其中角速度ω＝2лf，f 为频率。

当f＝50Hz 时，振动烈度与振动位移对应值见下表：

振动烈度与振动位移对应值

V f (mm/s)0.450.71 1.12 1.8 2.8 4.57.111.218.028.045.071.0S p-p (um)

4

6.3

10

16

25

40.6

63

100

162

250

406

630

5、IEC 振动标准（双振幅，um）

IEC 振动标准

转速（r/min）10001500180030003600060007200轴承振动7550402521126轴振动

150

100

80

50

42

24

12

6、我国现行的汽轮机振动标准是如何规定的？

1）汽轮机转速在1500r/min 时，振动双振幅50um 以下为良好，70um 以下为合格；汽轮机转速在3000r/min 时，振动双振幅25um 以下为良好，50um 以下为合格。2）标准还规定新装机组的轴承振动不宜大于30um。3）标准规定的数值，适用于额定转速和任何负荷稳定工况。

4）标准对轴承的垂直、水平、轴向三个方向的振动测量进行了规定。在进行振动测量时，每次测量的位置都应保持一致，否则将会带来很大的测量误差。5）在三个方向的任何一个方向的振动幅值超过了规定的数值，则认为该机组的振动状况是不合格的，应当采取措施来消除振动。

6）紧停措施还规定汽轮机运行中振动突然增加50um 应立即打闸停机。同时还规定临界转速的振动最大不超过100um。
