第一部分车轮的基本知识人们习惯所说的“轮毂”是指汽车中的一个部件,其英文是“WHEEL”,其实他的准确中文术语应是“车轮”。

车轮——作为汽车整车行驶部分的主要承载件,是影响整车性能最重要的安全部件之一。

它不仅要承受静态时车辆本身垂直方向的载荷(包括自重载荷以及人和货物的载重量),更需要经受车辆行驶中来自各个方向因起动、制动、转弯、风阻、石块冲击、路面凹凸不平等各种动态载荷所产生的不规则应力的考验。

车轮也是影响整车外观造型的装饰件,可以说是衡量整车质量和档次的最主要象征之一。

那么,一款安全、优质、美观与实用性并重的车轮是如何生产出来的呢?一、车轮的基本结构1、轮辋宽度2、轮辋名义直径3、轮缘4、胎圈座5、凸峰6、槽底7、气门孔8、偏距ET9、中心孔C\B10、螺栓孔节圆直径PCD11、螺栓孔直径12、轮辐安装面13、安装面直径14、后距15、轮辐16、轮辋17、轮辋中心线1、轮辋:与轮胎装配配合,支撑轮胎的车轮部分。

2、轮辐:与车轴车轮实施安装连接,支撑轮辋的车轮部分。

3、偏距:轮辋中心面到轮辐安装面间的距离。

有正偏距、零偏距、负偏距之分。

4、轮缘:保持并支撑轮胎方向的轮辋部分。

5、胎圈座:与轮胎的胎圈接触,支撑维持轮胎半径方向的轮辋部分。

6、槽底:为方便轮胎装拆,在轮辋上留有一定深度和宽度的凹坑。

7、气门孔:安装轮胎气门嘴的孔。

二、车轮的生产流程及相关检验标准1、熔炼(Melt)将原材料铝锭(A356)经过熔炼设备,合格的铝水必须经过抽样成型后放到光谱仪(Spectrumeter)里检查成分,只有成分符合标准才允许转下一工序。

熔炼1 熔炼2铝水光谱仪图(2)2、铸造(Casting)采取低压铸造方式,铝水在下,模具在上,用底压方式使铝水往上升,透过浇口铸造成形。

X光检测(探伤检查):检测铸件的缩松、气泡、渣滓等情况。

低压铸造1 低压铸造2X光探测仪图(3)3、热处理热处理的目的是提高车轮的机械性能,即提高车轮的抗拉强度、延伸率和硬度。

《正兴车轮基本知识》PPT课件

《正兴车轮基本知识》PPT课件

挡圈
轮辋
轮辐
编辑课件ppt
4
5、偏距:轮辐安装平面到轮辋中心平面的距离。 6、内偏距车轮:结构为轮辋中心平面位于轮辐安装平面内侧的车轮。 7、零偏距车轮:结构为轮辋中心平面和轮辐安装平面重合的车轮。 8、外偏距车轮:结构为轮辋中心平面位于轮辐安装平面外侧的车轮。
编辑课件ppt
5
9、单式车轮:在车桥上的一端只能单轮安装并支承一个轮胎的车轮。 10、双式车轮:一个具有足够内偏距和必要轮廓形状的车轮,当两个这样的车轮
编辑课件ppt
2
一、车轮的分类
编辑课件ppt
3
二、车轮和轮辋的术语
1、车轮:介于轮胎和车桥之间承受负荷的旋转件。通常由轮辋和轮辐组成。 轮辋和轮辐可以是整体的,永久连接的或可拆卸的。 2、轮辋:车轮上安装和支承轮胎的部件。 3、轮辐:车轮上介于车桥和轮辋之间的支承部件。 4、挡圈:可以从轮辋上拆卸下来的轮缘,能起锁圈作用的。
轮辐平面部分 直径D4min
139.7 5
203.2
15+0.5 0
17.8

29+0.8 0
34
22
139.7
15+0.5 0
17.8

170
Φ0.25
17.5+0.5 0
20.8

6
190
20.5+0.8 0
27
22
205
29+0.8 0
34
22
222.25
32+0.8 0
37
22
8
275
32+0.8 0
螺栓直径
轮毂
D50 -0.2

轮系的知识点总结

轮系的知识点总结

轮系的知识点总结一、轮系的组成车辆的轮系由多个部件组成,包括轮毂、轮胎、刹车系统、传动系统等。

下面我们将逐一介绍这些部件的功能和特点。

1. 轮毂:轮毂是一个圆形的部件,用来安装车辆轮胎。

轮毂通常由钢铁或铝合金制成,具有足够的强度和耐磨性。

轮毂的重量和结构对车辆的操控性能有一定影响,高端车型通常会采用更轻、更坚固的材料。

2. 轮胎:轮胎是车辆与地面接触的部件,承担着支撑车辆重量、提供牵引力和缓冲震动的重要作用。

轮胎的种类繁多,常见的有子午线轮胎和斜交轮胎等。

轮胎的尺寸和胎纹设计会影响车辆的操控性能、燃油经济性和行驶舒适性。

3. 刹车系统:刹车系统通过对车轮施加制动力来减速或停止车辆的运动。

刹车系统通常包括刹车盘、刹车片、刹车液和制动器等组件。

常见的刹车类型有盘式刹车和鼓式刹车,其中盘式刹车具有散热性能好、制动力强的优点。

4. 传动系统:传动系统用于将发动机产生的马力和扭矩传输到车轮上,从而推动车辆运动。

传动系统由离合器、变速箱、传动轴和差速器等组成。

不同类型的车辆(前驱、后驱、四驱)会采用不同的传动系统配置。

二、轮系的工作原理车辆轮系的工作原理涉及到力学、液压和热力学等多个学科知识。

在这里我们将从车轮、传动系统和刹车系统三个方面进行介绍。

1. 轮胎的工作原理轮胎与地面之间的附着力主要由胎压和胎纹设计决定。

当车辆行驶时,轮胎与地面之间会产生摩擦力,这个摩擦力会提供车辆的牵引力、侧向支撑力和制动力。

轮胎的胎压适当与否直接影响着车辆的抓地力和行驶稳定性。

2. 传动系统的工作原理传动系统主要由发动机、离合器、变速箱和传动轴等组成,其工作原理涉及到发动机的驱动、变速箱的换挡和传动轴的传动。

传动系统的工作效率和平顺性对车辆的驾驶感受和燃油经济性有着重要影响。

3. 刹车系统的工作原理刹车系统通过制动器对车轮施加制动力,从而减速或停止车辆的运动。

制动力的产生主要依靠摩擦力,摩擦片与刹车盘之间的摩擦负责将动能转化为热能。

车轮基础知识

车轮基础知识
7、车轮常见质量问题
4.轮辐:车轮上介于车桥和轮辋之间的支承部件。
5.挡圈:可以从轮辋上拆卸下来的轮缘,能起锁圈作用的。
6.偏距:轮辐安装平面到轮辋中心平面的距离。
7.内偏距车轮:结构为轮辋中心平面位于轮辐安装平面内侧的车轮。
8.零偏距车轮:结构为轮辋中心平面和轮辐安装平面重合的车轮。
9.外偏距车轮:结构为轮辋中心平面位于轮辐安装平面外侧的车轮。
⑴车轮的标定宽度
⑵车轮的标定直径
⑶轮缘高度
⑷轮缘宽度
这四个要素不合格会产生的后果是:
轮胎无法与轮辋进行装配,在冲气的过程中就开始漏气,或是冲气后在使用过程中漏气或轮胎打滑,最终导致客户生产停顿或在使用过程中出现安全事故。
2.中心孔大小、螺栓孔大小、螺孔位置度
车轮的中心孔、螺栓孔的关联性(位置度)为防止由于车轮在行驶过程中产生振动或振摆,车轮旋转中心必须与车轴同心,即产生所谓“车轮定心”方式。汽车定心方式不同,决定了车轮的中心孔、螺栓孔的加工尺寸不同,也导致他们的公差要求不同。
如:产品17.5X6.75、19.5X7.50、22.5X9.00、24.5X8.25、22.5X14。
c.5°半深槽轮辋(5°SDC)——型钢车轮
5°半深槽轮辋分E型、F型、G型、H型、N型等轮廓形式。如:产品5.50F-16、6.00G-16、6.50H-16。
d.5°斜底轮辋(5°FB)——型钢车轮
二、车轮的类别:
按材质分:钢制车轮、铝合 金车轮和镁合金车轮等三大类。其中,钢制车轮和铝合金车轮是最为常见的汽车车轮,高端车或者高配车型一般全部用铝合金轮毂,低档或者低配车型的则大都使用钢制轮毂,而镁合金车轮在汽车行业刚刚起步,使用该种轮毂的汽车很少,其主要的应用行业是摩托车行业。

车轮的基本知识解析

车轮的基本知识解析

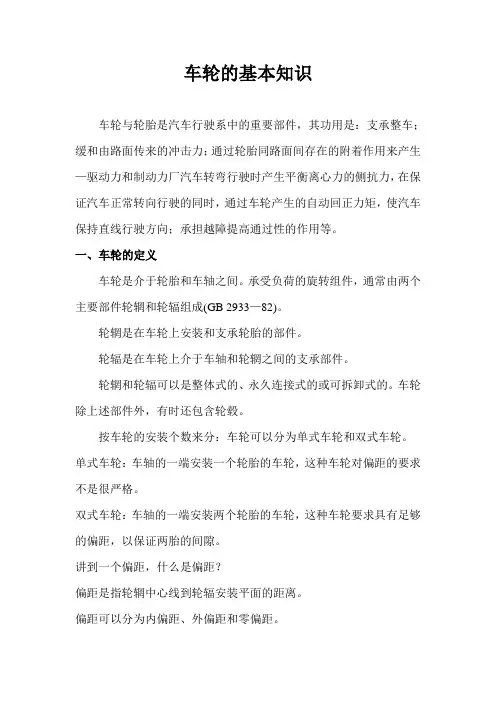

车轮的基本知识车轮与轮胎是汽车行驶系中的重要部件,其功用是:支承整车;缓和由路面传来的冲击力;通过轮胎同路面间存在的附着作用来产生—驱动力和制动力厂汽车转弯行驶时产生平衡离心力的侧抗力,在保证汽车正常转向行驶的同时,通过车轮产生的自动回正力矩,使汽车保持直线行驶方向;承担越障提高通过性的作用等。
