PCBA制程介绍XX
PCBA制程系统介绍
PCBA制程系统介绍PCBA制程系统，即Printed Circuit Board Assembly（印刷电路板组装），是指将已经打印完成和测试了的电路板（PCB）与其他电子元器件进行组装和焊接，最终形成一个完整的电子设备的过程。
本文将详细介绍PCBA制程系统的整体流程及关键步骤。
一、物料准备：在PCBA制程系统中，首先需要准备各种表面组装技术（SMT）和插件技术（THT）所需要的电子元器件和配件。
这些物料包括贴片元件（如电阻、电容等）、插件元件（如连接器、开关等）、PCB基板、焊料、钳子、胶带等。
物料准备的工作包括检查物料的数量和质量，确保它们的完整性和可用性。
二、元器件贴装：元器件贴装是PCBA制程系统中的关键步骤之一、在这一步骤中，需要使用自动化的设备将电子元器件精确地贴到PCB上。
常见的元器件贴装设备有贴片机、焊接机和喷焊机。
在贴装过程中，需要根据元器件的封装类型选择合适的工艺参数，确保元器件的正确放置和精确贴装。
三、焊接：焊接是将元器件与PCB表面连接的过程。
常见的焊接方法有表面贴装技术（SMT）和波峰焊接技术。
在SMT焊接中，使用炉和热风等设备将元器件焊接在PCB表面上。
而在波峰焊接中，需要将PCB浸入预先熔融的焊料中，使焊料覆盖整个PCB表面并与元器件连接。
四、测试：在PCBA制程系统中，测试是确保组装的电子设备符合规格和功能要求的关键步骤。
常见的测试方法有功能测试、高压测试、ICT （In-Circuit Test）测试和AOI（Automated Optical Inspection）检测等。
通过这些测试手段，可以检测出电子设备中的缺陷和故障，并及时进行修复和调整。
五、包装：包装是将已经组装和测试完成的电子设备进行整理和封装的过程。
常见的包装方式有独立包装、托盘包装和盒式包装等。
在包装过程中，需要确保电子设备的完整性和安全性，以便运输和销售。
总结：PCBA制程系统涵盖了物料准备、元器件贴装、焊接、测试和包装等多个关键步骤，它是将已经打印完成和测试了的电路板与其他电子元器件组装成一个完整的电子设备的过程。
PCBA工艺介绍完整版
PCBA工艺介绍完整版亲爱的朋友们，今天我要给大家讲一个非常有趣的话题，那就是PCBA工艺介绍完整版。
你们知道PCBA是什么吗？别急，我会慢慢给你们解释的。
我们要先了解一下什么是PCBA。
PCBA是Printed Circuit Board Assembly的缩写，翻译成中文就是“印刷电路板组装”。
那么，PCBA工艺又是什么呢？简单来说，PCBA工艺就是把一块块的电子元件焊接到电路板上的过程。
这个过程可不是随便搞搞就能成功的，需要经过一系列严格的工序和检测。
那么，接下来就让我们一起来看看PCBA工艺的完整版吧！我们来看一下PCBA工艺的第一步：PCB制作。
PCB是Printed Circuit Board的缩写，也就是我们常说的印制电路板。
在制作PCB之前，我们需要先设计好电路图，然后用电脑软件把电路图转换成一张张的PCB布线图。
这些布线图上会标明每一个电子元件的位置和连接方式。
接下来，我们就要开始制作PCB了。
制作PCB的时候，需要把一层层的绝缘材料涂在铜箔上，然后再把这些铜箔压合在一起，形成一个完整的电路板。
这个过程可不容易啊，需要非常精细的操作才能保证电路板的质量。
接下来，我们来看一下PCBA工艺的第二步：元器件采购。
在制作PCB之前，我们还需要采购一些必要的元器件，比如电阻、电容、二极管等等。
这些元器件都是用来实现各种功能的，非常重要哦！采购元器件的时候，我们要注意选择质量好的厂家和产品，这样才能保证我们的PCBA工艺顺利进行。
然后，我们来看一下PCBA工艺的第三步：元器件焊接。
在制作好PCB之后，我们就需要开始焊接元器件了。
这个过程可是非常考验技术的哦！我们需要根据设计的电路图，把每一个元器件准确地焊接到它应该去的地方。
在焊接的过程中，我们还要注意防止短路和漏焊等问题的发生。
只有把所有的元器件都焊接好，我们的PCBA工艺才能算是成功了一半。
接下来，我们来看一下PCBA工艺的第四步：测试与调试。
pcba制造流程
pcba制造流程
PCBA制造流程是指将印刷电路板上的器件（包括贴片元件和插件元件）按照一定的规则进行布置，并通过焊接技术在印刷电路板上完成
制造的工艺过程。
下面详细介绍一下PCBA制造的流程。
1. 工程设计：通过电路原理图、设计文件和样板制作等工作确定电路
板上的器件布局、焊盘布局方式和适合的加工工艺，并编制出PCB制造文件。
2. 制版生产：通过photo制版和网板制作，将电路文件图案反转制作到电路板上。
3. 外观检查：对制作好的印刷电路板进行外观检查，包括：防鏽防腐、擦拭电路板表面等。
4. 制造原件：根据原件表单的需求，对标准件进行筛选、计数、分类
和包装等操作。
5. SMT贴片生产：通过SMT生产线将各种器件粘贴到电路板上，并
进行烘烤焊接处理。
6. 波峰焊接：将插件元件引脚焊接到电路板上，形成固定连接。
7. 检查和测试：对PCBA电路板进行全面的自动化和人工检验，确保PCBA无任何问题。
8. 包装和发货：将检测通过后的PCBA电路板进行防静电包装，并送
货到客户手中。
PCBA制造的流程看似简单，但其中涉及到的技术和细节却是不可忽
视的。
因此，一家PCBA企业的制造质量对于客户来说是至关重要的。
只有保证了制造质量，才能树立品牌形象，赢得客户的信赖。
pcba板生产工艺流程
pcba板生产工艺流程PCBA板生产工艺流程概述PCBA（Printed Circuit Board Assembly）板生产是电子产品制造过程中的关键环节。
本文将详细介绍PCBA板生产工艺流程，包括以下几个主要步骤：1.原材料准备2.PCB板制造3.元器件采购4.元器件贴装5.过程检测与测试6.终端组装原材料准备在PCBA板生产过程中，需要准备以下原材料：•PCB板材•电子元器件•焊接材料（焊接剂、焊锡等）PCB板制造PCB板制造是PCBA生产的第一步，主要包括下述工艺流程：1.设计与制作PCB板原型模板2.制作PCB板镀铜底片3.印制电路图案4.蚀刻电路板5.钻孔6.表面处理7.制作掩膜8.检查与修复元器件采购元器件采购是为了获取所需的各种电子元器件，以用于后续的贴装过程。
在进行元器件采购时，需要注意以下事项：•确定元器件的规格和型号•寻找可靠的供应商•比较多家供应商的报价和交货周期•质量检验与测试元器件贴装元器件贴装是将所采购的电子元器件按照电路图进行正确的贴装。
这一过程中采用的工艺流程如下：1.打孔2.底部焊接3.贴装4.卷膜过程检测与测试在PCBA板生产的每个阶段，都需要进行必要的过程检测与测试，以确保产品的质量和性能符合要求。
主要的检测与测试流程包括：•可视检查•X光检测•AOI（自动光学检测）•功能性测试终端组装终端组装是将PCB板连接到其他组件或外设，并进行最终装配的过程。
主要流程包括：1.连接PCB板与其他组件（如显示屏、按钮等）2.进行最终装配3.进行最终检测与测试4.包装与出货结语PCBA板生产工艺流程是一个复杂而严谨的过程，每个环节都需要精确地执行，以确保最终产品的质量和性能。
通过本文的介绍，希望能帮助读者更好地理解PCBA板生产的步骤和要点。
原材料准备•PCB板材：选择适合项目需求的PCB板材料，包括材质、厚度和层数等。
•电子元器件：根据设计要求和BOM清单，选定并采购各种电子元器件。
pcba的工艺流程
pcba的工艺流程PCBA的工艺流程。
一、引言。
今天咱们来唠唠PCBA（Printed Circuit Board Assembly，印刷电路板组件）的工艺流程。
这可是电子设备制造中超级重要的一环哦，就像搭积木一样，把各种电子元件组合到印刷电路板上，让它们协同工作，最终变成我们熟悉的电子产品，像手机、电脑啥的。
二、PCBA工艺流程总览。
1. SMT（表面贴装技术）工艺流程。
- 锡膏印刷。
- 首先呢，我们要在印刷电路板（PCB）上印上锡膏。
这就好比是给元件们准备“胶水”，不过这个“胶水”可是导电的哦。
锡膏印刷机就像一个精准的画家，通过钢网把锡膏均匀地印刷到PCB上指定的焊盘位置。
这个过程得非常小心，锡膏的量要刚刚好，太多了会造成短路，太少了又可能焊接不牢。
- 元件贴装。
- 接下来就是把那些小小的电子元件贴到印好锡膏的PCB上啦。
这一步是由贴片机来完成的，贴片机的速度可快了，就像一个超级快手。
它能根据程序设定，准确地把电阻、电容、芯片等元件一个一个地贴到相应的位置上。
这些元件就像小士兵，各自站在自己的岗位上，等待下一步的“融合”。
- 回流焊接。
- 贴好元件后，就要进行回流焊接了。
这个过程就像是给元件和PCB举行一场“融合派对”。
把贴好元件的PCB放到回流焊炉里，炉子里的温度会按照设定的曲线逐渐升高。
锡膏在高温下会融化，然后冷却凝固，这样就把元件牢牢地焊接到PCB上了。
这个温度曲线可重要了，不同的元件和锡膏可能需要不同的曲线，就像不同的食材需要不同的烹饪温度一样。
2. THT（通孔插装技术）工艺流程（如果有）- 插件。
- 在一些PCBA中，除了表面贴装元件，还有一些需要进行通孔插装的元件，像较大的电解电容、变压器之类的。
工人或者自动化设备会把这些元件的引脚插入到PCB 上相应的通孔里。
这就有点像把小棍插到对应的洞里，不过要插得又准又稳哦。
- 波峰焊接。
- 插好元件后，就要进行波峰焊接了。
PCB会通过一个波峰焊设备，里面有熔化的锡液形成像波浪一样的峰。
pcba生产流程

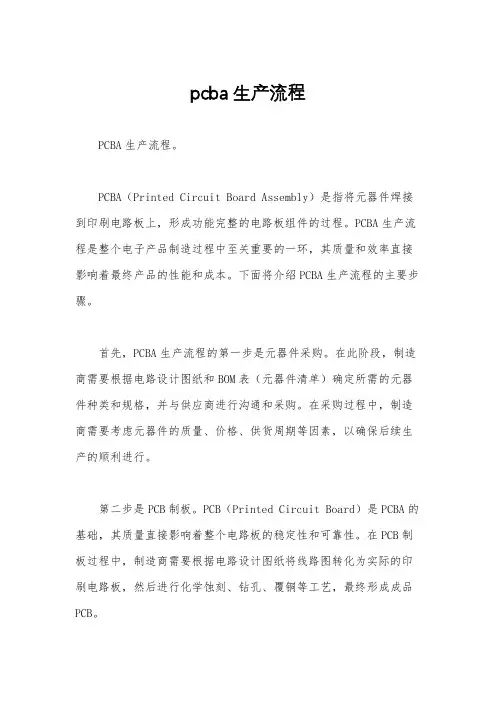

pcba生产流程PCBA生产流程。
PCBA（Printed Circuit Board Assembly）是指将元器件焊接到印刷电路板上，形成功能完整的电路板组件的过程。
PCBA生产流程是整个电子产品制造过程中至关重要的一环，其质量和效率直接影响着最终产品的性能和成本。
下面将介绍PCBA生产流程的主要步骤。
首先，PCBA生产流程的第一步是元器件采购。
在此阶段，制造商需要根据电路设计图纸和BOM表（元器件清单）确定所需的元器件种类和规格，并与供应商进行沟通和采购。
在采购过程中，制造商需要考虑元器件的质量、价格、供货周期等因素，以确保后续生产的顺利进行。
第二步是PCB制板。
PCB（Printed Circuit Board）是PCBA的基础，其质量直接影响着整个电路板的稳定性和可靠性。
在PCB制板过程中，制造商需要根据电路设计图纸将线路图转化为实际的印刷电路板，然后进行化学蚀刻、钻孔、覆铜等工艺，最终形成成品PCB。
接下来是SMT贴片。
SMT（Surface Mount Technology）是一种表面贴装技术，它将元器件直接焊接到PCB表面，与传统的插件式组装技术相比，SMT具有焊接密度高、体积小、重量轻等优点。
在SMT贴片过程中，制造商需要使用贴片机将元器件精确地贴装到PCB 上，并通过回流焊接工艺进行焊接固定。
然后是DIP插件。
DIP（Dual In-line Package）插件式组装技术是一种通过元器件引脚插入PCB孔内并进行焊接的组装方式。
在DIP插件过程中，制造商需要使用波峰焊接机或手工焊接工艺，将插件元器件焊接到PCB上，确保焊接质量和稳定性。
最后是测试和包装。
在PCBA生产流程的最后阶段，制造商需要对已组装好的电路板进行功能测试和可靠性测试，以确保其性能和质量符合要求。
同时，还需要进行外观检查和包装，为后续的产品出货做好准备。
总的来说，PCBA生产流程包括元器件采购、PCB制板、SMT贴片、DIP插件、测试和包装等多个环节，每个环节都至关重要。
PCBA制程介绍wfu
PCBA 加工工艺制程介绍 1、SMT 制程
1.1 点红胶制程 1.2 印刷锡膏制程
点红胶制程
点红胶制程---用点胶机将红胶均匀的点 在PCB板上，利用红胶的粘性来固定SMD 元件。
放置PCB板-------点胶机点胶-------贴片机 贴片------烘干固化胶水
印刷锡膏制程
印刷锡膏制程---用锡膏印刷机和钢网将 锡膏均匀的印刷在PCB的焊盘上。
避免在表面安装焊盘内部，或在距 表面安装焊盘0.635mm以内设置导 通孔。
表面安装焊盘上的导通孔在Reflow 时会吸收焊锡膏，导致焊盘少锡。
挽救办法：PCB加工时通过过孔塞 绿油以阻止焊锡流失，但是有绿油 污染焊盘的风险。
DFM---常见问题之二
焊盘与较大面积的导电区相连时，应 通过一段长度较短细的导电线路进行 热隔离。
在大面积使用地线布置时，地线应设 计成网格形式，避免在高温焊接时产 生应力，增加印制板的变形度。
同时解决该器件在装卸时的困难。 （多见于电源板）
DFM---常见问题之三---PCB工艺边
由于回流焊机和波峰焊机有夹持装置，所以 PCB的传送方向需要留出工艺边，宽度约 3.5mm，如果尺寸有限制，需另加工艺边传 送。
• 波峰焊示意图
• 助焊剂
波峰焊示意图
波峰焊
波峰焊
空心波（紊乱波）
从不同方向消除元器件的阴影效应，有极强的填充死角，消 除跳焊的效果。
热分解气体的排放，减少PCB吸收的热量，降低元器件损坏 的概率。
宽平波
喷嘴出口处安装扩展器。 逆者PCB前进的方向流速大，对PCB有很好的擦洗作用。 设置扩展器的一侧，熔液面宽而平，流速小，有较好的后热
一面锡膏一面红胶制程
pcba生产工艺流程 简介
pcba生产工艺流程简介
PCBA生产工艺流程是指针对PCB电路板进行表面组装和化学粘接的一系列工艺过程。
该流程包含了原材料的采购、SMT贴片、DIP插件、测试、组装与包装等多个环节。
下面是PCBA生产工艺流程详细解释：
1.购买原材料：PCBA生产开始前，必须先采购所有原材料。
其中原材料包括PCB电路板、SMD元器件、插座、连接器、电阻、电容等。
2.膏料印刷：SMT工艺中，首先要进行的是膏料印刷，这是将粘合料印刷到PCB电路板的贴片位置，以确保元器件在焊接过程中的位置正确。
3.SMD元器件贴装：贴片机将SMD元器件采用自动化方式精密贴装到PCB电路板上，通常在贴片机上完成。
4.上抛、贴检：在SMD元器件贴装完毕后，使用机器上的相机检查这些贴片位置是否准确。
若有误，则进行纠正。
5.过炉：SMD元器件贴装完毕后，要进行焊接，即通过过炉加热使膏料熔化，将元器件粘在PCB电路板上。
6.DIP插件焊接：DIP是指通孔式插件。
在这一步骤中，通孔插件将被手工整齐插入到电路板上。
插件焊接完成后会检查每个位置是否焊接良好。
7.过流水：在插座焊接完成后，通过流水的冷卻使PCB电路板自然冷卻。
8.测试：PCBA测试是该流程的最后一步。
测试人员检查板子的连通性、电学性能、程序安装和测试等内容。
9.组装和包装：PCBA通过组装完成部件安装并经过包装封口后可投入生产和销售。
这标志着整个PCBA生产工艺流程的完结。
pcba生产工艺流程讲解
PCBA生产工艺流程讲解一、前期准备工作在进行PCBA（Printed Circuit Board Assembly）生产之前，需要进行一系列的前期准备工作。
这些工作包括：1.设计原理图和PCB布局：在进行PCBA之前，一般需要先进行电路设计，包括绘制原理图和进行PCB布局设计。
原理图是电路设计的基础，它展示了电路元件之间的连接关系。
布局设计则决定了电路板上各个元件的位置和走线的布置。
2.采购元器件：在进行PCBA之前，需要采购所需的元器件，包括芯片、电阻、电容、连接器等。
在选择元器件时，要考虑元器件的品质和可靠性，确保能够满足电路设计的要求。
3.制作PCB板：根据PCB布局设计，可以选择自行制作PCB板或将设计文件发送给专业的PCB制造厂进行生产。
手工制作PCB需要绘制PCB图纸并进行蚀刻，而委托专业厂家制作可以提高生产效率和质量。
二、SMT贴片工艺SMT（Surface Mount Technology）贴片技术是目前主流的电子元件安装技术，它相对于传统的插件技术具有更高的集成度和更高的生产效率。
SMT贴片工艺包括以下几个步骤：1.膏料印刷：首先，在PCB板上通过膏料印刷机将焊膏料均匀地印刷在焊盘上。
焊膏料用于在后续的元器件贴装过程中实现焊接。
2.元器件贴装：在焊盘上涂有焊膏料后，使用自动化的贴片机将元器件精确地贴装在焊盘上。
贴片机通过视觉识别系统确定每个元器件的位置，并将其放置在正确的位置上。
3.进行回焊：贴装完成后，将PCB板送入回焊炉中进行回焊。
回焊炉将整个PCB板加热，使焊膏料熔化并实现元器件与焊盘的焊接。
回焊炉中的加热过程需要精确控制温度曲线，以确保焊接质量。
三、DIP插件工艺除了SMT贴片工艺外，对于一些特殊的元器件或需要更高的可靠性要求的电路，还需要使用DIP（Dual In-line Package）插件工艺进行贴装。
DIP插件工艺包括以下几个步骤：1.元器件预处理：首先，对需要插件贴装的元器件进行预处理。
PCBA制程技术及check list讲解
短 路(Bridge)
不良品
良品
22
空 焊(Wettability)
不良品
良品
23
偏移(Horizontal shift / Vertical shift)
不良品
良品
24
缺 件(Missing Component)
Байду номын сангаас
不良品
良品
25
墓 碑(Missing Component Solder)
少时间,以不超过24小时为原则,若超过24H必须将PC板送至烤箱内烘烤,烘 烤温度为120度,时间为2H. 6.拆封后之PCB板不能置于静电框上,以防刮伤/污染PCB板板面. 7.针对打第二面时插板需注意隔一格插一片.
生产工具:
WI.料站表.静电框.条形码标签.拆封标签.盖板.板子.台车
4
送板机的工具图片
13
高速机/泛用机生产工具图片
电脑/扫描枪
材料
模组式机器Feeder
14
上料流程
1.机器显示屏提示所缺料站.确认找到所缺料站； 2.取出所缺料站FEEDER，注意一次只能提取一只FEEDER； 3.在电脑上确认正确的料表号码； 4.扫描旧料盘上料号，并输入站数； 5.拿料表和旧料盘去料车上找新料，必须确保料站表和旧料盘及新料三者
2
SMT 生产流程 SMT:
送板机
锡膏印刷机
锡膏检测机
高速机
目检打包
AOI
回焊炉
3
泛用机
1.送板机
注意事项:
1.拆封PCB必须戴静电手套. 2.PCB上架前必须确认它的料号和方向以及它的版本是否正确. 3.每次拆开的PCB不能超过3框. 4.PCB进板方向依相应机种生产参数管控计划表规定为准. 5.PCB拆箱后要在外箱注明拆箱时间以便追踪PCB拆封后在空气中暴露多
pcba电路板生产工艺流程
pcba电路板生产工艺流程PCBA电路板生产工艺流程是指将电子元器件和电路板进行组装和焊接的过程。
下面将详细介绍PCBA电路板生产的整个工艺流程。
第一步是元器件采购。
在PCBA电路板生产之前，需要准备各种电子元器件，包括电阻、电容、晶振等等。
这些元器件可以通过供应商采购，确保其质量和可靠性。
第二步是PCB制造。
PCB是电路板的载体，它由导电层、绝缘层和防焊层组成。
PCB制造的过程包括设计、打样、蚀刻、钻孔、压敏、喷锡等步骤。
这些步骤可以通过自动化设备完成，以提高生产效率和质量。
第三步是贴片。
贴片是将元器件粘贴到PCB上的过程。
在贴片过程中，需要使用贴片机将元器件精确地放置在PCB上，并使用热风或红外线烘烤设备进行焊接。
这一步骤要求操作员具有良好的眼观手动能力，以确保元器件的正确安装和焊接质量。
第四步是插件焊接。
对于一些大型元器件或无法通过贴片机安装的元器件，需要使用插件焊接的方式进行固定。
插件焊接可以通过波峰焊接或手工焊接完成，确保焊接质量和连接可靠性。
第五步是烧录和测试。
在PCBA电路板生产完成后，需要进行烧录和测试。
烧录是将程序或固件加载到电路板上的过程，测试是通过专业测试设备对电路板的功能和性能进行检测。
这一步骤可以发现潜在的问题和质量缺陷，并及时进行修复和调整。
第六步是最终组装和包装。
在所有的元器件都安装和焊接完成后，PCBA电路板可以进行最后的组装和包装。
这包括安装外壳、连接线缆、贴标签等步骤，以使PCBA电路板成为一个完整的产品。
PCBA电路板生产工艺流程的最后一步是品质检验。
通过严格的品质检验，可以确保PCBA电路板的质量和可靠性。
品质检验可以包括外观检查、功能测试、老化测试等多个方面，以确保产品符合设计要求和客户需求。
PCBA电路板生产工艺流程包括元器件采购、PCB制造、贴片、插件焊接、烧录和测试、最终组装和包装以及品质检验。
这个流程涵盖了整个PCBA电路板的制造过程，确保其质量和可靠性。
PCBA制程介绍
PCBA制程介绍PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品制造中的关键环节之一、本文将详细介绍PCBA的制程流程。
首先，PCBA的制程流程可以分为以下几个主要步骤：原料采购、SMT 贴片、贴片焊接、DIP插件、调试测试、包装出货等。
原料采购是PCBA制程的第一步。
在该步骤中，需要采购各种原料和元器件，包括电阻、电容、晶振、集成电路等。
采购的关键是选择合适的供应商，并确保原材料质量可靠。
接下来是SMT贴片步骤。
SMT是表面贴装技术的缩写，是一种将SMD （Surface Mount Device）元器件直接贴装在印刷电路板上的技术。
在这一步骤中，需要使用自动贴片机将元器件精确地贴装在印刷电路板上，因此需要事先编写好元件库和程控文件。
贴片焊接是PCBA制程的核心环节。
在这一步骤中，需要使用回流焊炉来完成焊接工作。
回流焊炉通过预热、熔化焊膏、焊接和冷却等多个阶段来实现焊接，确保元器件与印刷电路板之间的连接可靠。
DIP插件是指将插件元器件（如开关、插座等）通过插装的方式安装在印刷电路板上。
这一步骤通常需要手工完成，操作工人需要根据布局图或者BOM（Bill of Materials）表，将插件元器件插入对应的位置。
调试测试是PCBA制程的重要环节之一、在该步骤中，需要进行功能测试、电气测试和自动光学检查等。
通过测试，可以排除产品在制造过程中的缺陷，并保证产品的质量。
总结起来，PCBA制程流程包括原料采购、SMT贴片、贴片焊接、DIP 插件、调试测试和包装出货等多个步骤。
每个步骤都需要经过严格的操作和检测，以确保PCBA产品的质量和可靠性。
只有通过稳定的制程流程，才能生产出高质量的PCBA产品，满足市场需求。
pcba制造流程
pcba制造流程PCBA制造流程是指将电路板上的元器件进行贴装、焊接、测试等一系列工艺流程，最终制成完整的电路板的过程。
下面将详细介绍PCBA制造流程。
1. 原材料准备PCBA制造的第一步是准备原材料，包括电路板、元器件、焊接材料等。
电路板是PCBA制造的基础，它的质量直接影响到整个PCBA 的质量。
元器件包括电阻、电容、晶体管、集成电路等，这些元器件的品质也会影响到PCBA的性能。
2. SMT贴装SMT贴装是PCBA制造的核心工艺之一，它是将元器件粘贴在电路板上的过程。
SMT贴装分为自动贴装和手工贴装两种方式。
自动贴装是利用贴装机器进行贴装，速度快、效率高、精度高；手工贴装则需要工人手动进行，速度慢、效率低、精度差。
3. 焊接焊接是将元器件与电路板焊接在一起的过程。
焊接分为手工焊接和波峰焊接两种方式。
手工焊接需要工人手动进行，速度慢、效率低、精度差；波峰焊接则是利用焊接机器进行焊接，速度快、效率高、精度高。
4. AOI检测AOI检测是对PCBA进行自动光学检测的过程，可以检测焊接质量、元器件位置、短路、开路等问题。
AOI检测可以提高PCBA的质量，减少不良品率。
5. 功能测试功能测试是对PCBA进行电气测试的过程，可以检测PCBA的性能是否符合要求。
功能测试可以保证PCBA的质量，减少不良品率。
6. 包装包装是将PCBA进行包装的过程，包括防静电包装、标签贴标、装箱等。
包装可以保护PCBA不受损坏，方便运输和存储。
PCBA制造流程包括原材料准备、SMT贴装、焊接、AOI检测、功能测试和包装等一系列工艺流程。
每个环节都非常重要，都会影响到PCBA的质量和性能。
因此，在PCBA制造过程中，需要严格控制每个环节的质量，确保PCBA的质量和性能符合要求。
pcba制程介绍及管制重点
PCBA制程介绍及管制重点一、P C B A概述P C BA（P ri nt ed Ci rc u it Bo ar dA ss em bly）也称为电路板组装，是指将已经制造好的P CB（P ri nt ed Ci rc ui tB o ar d）上的元器件进行焊接和组装的过程。
PC BA广泛应用于电子设备领域，如手机、电脑、家用电器等。
本文将介绍P CBA的制程流程及管制重点。
二、P C B A制程流程2.1元器件采购和入库元器件采购是PC BA制程的第一步，这是保证后续制程成功的关键环节。
在采购前，需要根据产品的需求清单编制元器件采购清单，并选择合适的供应商。
采购回来的元器件需要进行入库，要确保元器件的品质和数量符合要求，并进行合理的存储和标识。
2.2S M T贴片S M T（Su rf ac eM ou nt T ec hn ol og y）是目前主流的表面贴装技术。
S MT 贴片是将超过80%的元器件表面贴装到PC B上，取代了传统手工焊接的方式。
S MT贴片具有高效、高质、高密度的特点，对于PC BA的制造起到了重要作用。
2.3D I P插件D I P（D u al in-l in eP a ck ag e）插件是通过插法将元器件插入P CB孔内，然后通过焊接固定的制程。
D IP插件适用于结构较大、功耗较高的元器件，如电解电容、电阻等。
DI P的插装工艺需要精确的位置和方向，操作人员需要专业技术和严格的操作流程。
2.4A O I（A u t o m ate d O p t i c a l I n sp ec t i o n）检测A O I检测是借助光学原理检测制程过程中的缺陷和错误，旨在提高制程质量和效率。
A OI检测可以检测焊盘上的缺失、偏差、短路、错位等问题，提前找到并解决潜在的制程缺陷。
2.5组装和组焊组装是将已经贴片或插件的P CB与外壳、连接线等组件进行组合的过程。
组焊则是将组装完成的P CB A与外部设备焊接连接，确保电路板与设备之间的电气连接良好。
pcba生产工艺流程
pcba生产工艺流程PCBA生产工艺流程是指将原始的电子元器件通过一系列的工艺步骤，完成PCBA组装的过程。
PCBA（Printed Circuit Board Assembly）是指将电子元器件焊接到印刷电路板上，形成一个完整的电路板装配体。
下面将详细介绍PCBA生产工艺流程。
1. 原料准备：首先准备好印刷电路板（PCB）、电子元器件（器件电阻、电容、集成电路等）和焊料等原材料。
2. PCB制板：将原材料中的玻璃纤维布、铜箔、胶水等通过化学蚀刻、机械加工等工艺处理，制成具有导电线路和组装孔等特点的PCB板。
3. 贴片：将电子元器件通过自动粘贴机或人工贴片，将元器件粘贴到已制好的PCB板上。
4. 焊接：将已贴好的元器件进行焊接。
焊接方式主要有手工焊接（通过电烙铁进行焊接）、波峰焊接（通过浸泡在熔化的焊料中，使焊料覆盖焊接区域进行焊接）和回流焊接（通过小型烤箱加热焊料使其熔化，完成焊接）等。
5. 检测：对焊接后的PCBA进行检测，主要包括外观检测、电气性能测试、功能测试等。
通过测试确认PCBA的质量和功能是否符合要求。
6. 清洗：对焊接完毕的PCBA进行清洗，清除焊接过程中产生的焊渣、剩余的焊接剂等。
常见的清洗方法包括超声波清洗和喷淋清洗。
7. 包装：将经过检测和清洗的PCBA进行包装，通常使用包装袋或泡沫盒进行包装，以保护PCBA免受外界环境的损害。
8. 成品入库：完成包装后的PCBA被送往成品库，等待发货或进一步的加工和组装。
以上是PCBA生产工艺流程的基本步骤，其中每个步骤都需要严格执行和控制，以确保PCBA的质量和稳定性。
同时，随着科技的发展和生产工艺的进步，PCBA生产工艺流程也在不断地更新和改进，以适应电子产品的不断更新和市场的需求。
PCBA生产流程介绍
常用锡膏規格表：
规格 溶点 锡粉合金成份 外观 焊剂含量（wt%） 卤素含量（wt%） 粘度（250C时）
颗粒体积（um）
水卒取阻抗 铬酸银纸测试 铜板腐蚀测试 表面绝缘 40 ℃/ 90%RH 阻抗测试 80 ℃/ 85%RH 扩展率（%）
锡珠测试
RMA3795 179 ℃
RMA36295 179 ℃
≤0.05
≤0.05
≤0.00 2
≤0.02
≤0.00 2
≤0.03
≤0.00 1
-
221 221
Sn96. 5/Ag3 Cu0.5
余量
≤0.10
2.8 3.2
≤0.12
≤0.05
0.450.55
≤0.00 2
≤0.02
≤0.00 2
≤0.03
≤0.00 1
-
218 219
Sn95/ Sb5
余量
≤0.10
Ⅳ
0
210±20pa.s
Ⅲ
Ⅱ
0 210±20pa.s
(-400+625目) >1.0×105Ω.cm
20-38 (-325+500目) >1.0×105Ω.cm
25-45
45-75
(-200+325目)
>1.0×105Ω.cm
>1.0×105Ω.cm
合格
合格
合格
合格
合格
合格
合格
合格
1×1014Ω以上 1×1014Ω以上 5.0×1013Ω以上 5.0×1013Ω以上
熔 点(℃)
类型
Sn
Pb
Ag
Sb
Bi
Cu
PCBA制程介绍及管制重点
6 制程参数设定
SIC
7 不良品作业方式 SIC
8 产品良率监控
SPC
Remarks
型号,品牌,产地,有效期等
如水洗,标签/印章位置 如区分,修补等 如在线调整,停线trol Item
File
1 ESD 2 程式正确 3 产品制程要求 4 人员作业 5 不良品作业方式 6 产品良率监控
如静电袋,外箱等 如操作方式等
总结
IPQC的职责就是通过定时和不定时的巡回检 查,及时发现制程问题点,反馈和追踪相关人员 解决,有效的减少和预防不良问题发生,使制程 处于稳定的,有效的管制中,达成公司和客户的 需求.
结束语
我们还在路上，余晖消失之前都不算终点。
Thank you for coming, send this sentence to you, we are still on the road, before the afterglow disappears are not the end.
PCBA制程介绍及管制重点
Prepare By:
一.基本术语
EMS (Electronics Manufacturing Serving): 电子制造服务
SMT (Surface Mount Technology) 表面贴装技术
Solder Paste :锡膏 Stencil:钢网 Printing:印刷 Placement:贴片 Placement Equipment:贴片机 Nozzle:吸嘴
Pad
After solder paste printing印上锡膏
Solder paste on the pad
Pick /Place SMD & Reflow 上零件並热熔
pcba流程
pcba流程PCBA流程。
PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品制造中的重要环节。
PCBA流程包括原材料准备、印刷电路板制作、元器件采购、表面组装、焊接、测试等多个环节。
下面将详细介绍PCBA流程的各个环节。
首先，原材料准备是PCBA流程的第一步。
原材料包括印刷电路板、元器件、焊料等。
印刷电路板是PCBA的基础，它承载着电子元器件和提供电气连接。
元器件包括电阻、电容、晶振、集成电路等，它们是电子产品的核心部件。
焊料则是用于焊接元器件和印刷电路板的材料。
接下来是印刷电路板制作。
印刷电路板制作的主要工艺包括印刷、蚀刻、钻孔、插孔、覆铜等。
首先，将设计好的电路图案通过印刷技术印制到电路板上，然后通过蚀刻技术去除不需要的铜层，形成电路连接。
接着进行钻孔和插孔，为元器件的安装和连接做准备。
最后进行覆铜，以保护电路板表面和提供焊接连接。
元器件采购是PCBA流程中的重要环节。
元器件的质量和性能直接影响着整个PCBA的质量和稳定性。
在元器件采购中，需要考虑元器件的供应商信誉、质量认证、性能指标、价格等因素，选择合适的元器件供应商，确保元器件的质量和可靠性。
表面组装是PCBA流程中的关键环节。
在表面组装中，需要将元器件焊接到印刷电路板上，形成电路连接。
表面组装工艺包括贴片、插件、波峰焊、回流焊等。
贴片是将元器件粘贴到印刷电路板上，插件是将元器件插入到印刷电路板上，波峰焊和回流焊是通过加热使焊料熔化，将元器件焊接到印刷电路板上。
最后是测试环节。
测试是保证PCBA质量的重要手段，包括功能测试、可靠性测试、外观检查等。
功能测试是验证PCBA的功能是否正常，可靠性测试是验证PCBA在不同环境下的稳定性和可靠性，外观检查是检查PCBA的外观是否完好，焊接是否良好等。
综上所述，PCBA流程包括原材料准备、印刷电路板制作、元器件采购、表面组装、测试等多个环节，每个环节都是PCBA流程中不可或缺的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB(裸铜板)烘烤条件
三个月内,不可烘烤(怕氧化加剧), 需要烘烤 的话可依据125℃ ±5℃，4小时烘烤。
• 对于烘烤条件的规定各家可能会有些细微的出入,但对结果影响不 大,因为湿气决大部分是在烘烤开始的一段时间被排除,越到后面排出的 越少.
附加一个档案对IC和干燥剂的烘烤介绍的比较详细.
学习改变命运,知 识创造未来
湿度太高: 1)我们担心元件受潮后在过reflow时会发生爆米花现象(湿气进入元件内部,在高温 时快速汽化但来不及排除就爆开,象爆米花一样,故此得名,特别是IC中的BGA,QFP 元件和PCB这些内部和底部湿气更不易排除的物料) 2)铁在水中生锈的速度比在空气中快得多,可见水汽对氧化的作用很大,元件长期暴 露在高湿度环境下,焊接点会产生氧化物,造成焊接时出现焊锡性差问题.
仓储物料管理-2
• 湿度太低: 我们担心ESD.
不同湿度条件下相同作业动作与人体带电的关系:
•动作
•人体带电电位
•相对湿度10％～20％
•相对湿度65％～90％
•在塑料地板上步行
•12000V
•250V
•坐在椅子上作业
•6000V
•100V
•从作业台上拿起塑料袋
•20000V
•1200V
• 华东地区在冬天湿度经常会低于30%.所以冬天的时候特别要注意湿度,必要
举个例子:比如检验PCB上的焊盘或文字印刷是否正确,个人认为最有效而快速 简便的方法是使用透明胶片所做的底片(这是ME在检验钢板开孔是否有遗漏或错 开时常用的方法,可参考过来用). 3.材料检验异常处理的机制.
特别是异常材料特采使用时必须要经过严谨的工程评估,特采物料的上线需做 特别管控并确保可追溯性;(严谨的工程评估往往被忽略掉)
PCBA制程介绍XX
学习改变命运,知 识创造未来
2021年2月23日星期二
进料检验
•品质管制重点: 1.每种材料依据对应的材料检验基准书检验
从以往的经验来看,经常出问题的物料在IQC没有发现问题,是因为IQC检验时 所遵循的材料检验基准书没有对此项目要求检验.故材料检验项目的合理性很重要, 而且应该要有一个与实际生产现场所发现的问题相结合的机制,甚至可以对个别供 应商的个别物料做特别项目的检验,不断的调整和完善检验项目.很多公司往往是同 一类型物料COPY使用同样的检验基准书,只是修改具体的规格参数.这种IQC检验 往往是为检验而检验,发现问题的机会不多. 2.有效的检验工具和简便的检验方式
的话可能要增加加湿的设备.
那对于物料的存放的我们只要确保温湿度在受孔范围内就可以了吗?
不尽然. 看温湿度必须同时关注材料的包装状况,再好的温湿度度条件下,如果
材料的包装不够严密,同样会发生上速可能存在的问题,只是会在时间上有所延缓.
所以看一家公司的物料仓储管理就看三个地方:
1.是否用电脑系统管理,如果不是,供应商给你吹
PCBA制程介绍XX
仓储物料管理-1
•品质管制重点: 1.无论是FIFO还是物料的收发准确性,如果作业流程中有某个(些)环节是由认为控 管,问题往往就是发生在这个(些)环节,所以一句话:用电脑系统管理的才能让人放心
. 2.温湿度管控对电子元件重要吗?
挺重要,特别是湿度.至于温度,华东地区一年的室内温度范围在(-5~35度)对电 子元件的存放影响不大,都是在元件的工作温度范围内(可随便找一份元件的data sheet来看)
1.張力:用张力计在钢板清洗完或使用前量测,取点原则至少左,中,右三点,张力 必须大于35N, 如小于35N 就停止使用,可请钢板厂商重张,但如果钢板已变形就 只能报废。 2.开口尺寸及形状：精心规划的开口形状及尺寸控制，将有助于印刷后的焊接质 量。例如：空焊,短路,锡珠,偏移,站立等问题的避免等,以上不良发生90%与钢板 开孔不合理有关. 3.钢版表面：适中的粗糙度将有助于锡膏在钢版上有效的滚动.
学习改变命运,知 识创造未来
PCBA制程介绍XX
印刷材料之錫膏
•选择锡膏的几个要素: 1.颗粒大小及形状(particle size＆shape)：颗粒越小及越圆则越适用于细间距 的零件，但氧化的程度较高(总表面积增大,与外界氧的接触面积增大)。 2.黏度(viscosity)：黏度的大小则决定了脱模时附着在PCB pad上的形状及残留 量。太黏则会被较小的及粗糙的钢版孔壁带走而残留，太稀则印在PCB pad上的 锡膏易坍塌。 3.金属含量(metal content)：决定了锡膏部分的黏稠度及Reflow后的焊接锡量 。 4.助焊剂特性：通常分为水洗、溶剂清洗及免洗三种形式。 5.金属成分：决定了回焊(Reflow)之温度(学过物理化学的人就知道,合金共晶点 的道理,没学过的不求甚解吧,三言两语讲不清楚)。因此各种不同金属成分的搭 配将产生不同之熔融点及焊接后之合金强度、污染、导电性、可靠度…等特性。 锡膏使用的注意事项: 1.锡膏正常保存于0-10度的环境中,温度越高越容易氧化; 2.锡膏正常密封保存,也是为了减少氧化;锡膏一旦拆封就越快时间用完,一个是 因为氧化问题,还有一个是因为锡膏内含有挥发性的助焊剂,挥发过份后助焊效果 差,可能出现空焊,少锡等吃锡不良问题. 3.锡膏从冰箱取出后需要静置存放使其温度与环境温度一致,此过程叫做回温,如 果直接拆开,因温度低,会有水汽凝结.回温时间至少100分种,一般保险起见定义 2-4小时. 4.锡膏在回温完成,使用前要进行搅拌,目的使金属成分和助焊剂混合均匀, 锡膏 学识习创改造变未黏命来运度,知合理,利于印刷.搅拌一般使用离心搅拌机,时间PCB1A-制4分程介钟绍不XX 等,取决于锡膏特
多么的优秀,都是胡扯.
2.冬天看下湿度是否太低,5,6月份梅雨季节,看湿度是否太高;其它月份不会太离谱.
3.拆封管制落实如何,不要只看IC,那些大家都知道很重要,要结合物料的FIFO看
PCB和其它物料.
学习改变命运,知 识创造未来
PCBA制程介绍XX
PCB与IC烘烤
•常见物料及烘烤条件
QFP&TSOP&TQFP&PLCC烘烤条件
PCBA制程介绍XX
锡膏印刷
•锡膏印刷三要素:钢板、印刷材料、刮刀 1.钢板 是以不锈钢、铜或黄铜等厚度在100μm～250μm的金属片来作业。 金属片的厚度决定了锡膏印刷的厚度。 开口方式: 早期为蚀刻,目前常用为雷射,品质最好且价格最高的为电镀(国内目前能做的厂 商不多)。
选择钢板的几个要素:
1.125℃±5℃×48小时(hrs)(TRAY, TRAY耐温 可达130℃)
2.60℃±5℃×96小时(hrs)(Reel,Reel承受温 度一般不会超过80℃, 125℃一定融化)
其它IC类烘烤条件
1.125℃±5℃×24小时(hrs)(TRAY) 2.60℃±5℃×48小时(hrs)(Reel)
焊锡性差的危害,比较低的是造成空焊,比较严重的是虚冷焊,因为很多时候虚 冷焊靠普通的外观检查很难检出,电性测试往往存在时通时不通.
有时候我们遇到需要评估超保质期的物料是否可以使用的时候,除了基本的电 性规格确认外,很重要的,不可或缺的一项就是焊锡性实验评估.
电子元件目前常用的简单方式是试打小批量工程样品,确认焊接品质;PCB焊锡 性实验可采用连续3次,每次持续10S,浸入250-270度的wave solder锡槽内,每次浸 学识习创改造变未入命来运锡,知槽前PCB上要喷助焊剂,正常的PCB各焊盘都会PC完BA制全程吃介绍锡X,X没有短路,绿漆不起
