第五章电流和电路基础练习卷(含答案)

合集下载

初二上册物理第五章电流和电路综合检测题(含答案人教版)

初二上册物理第五章电流和电路综合检测题(含答案人教版)

初二上册物理第五章电流和电路综合检测题(含答案人教版)初二上册物理第五章电流和电路综合检测题(含答案人教版)一、单项选择题(每题3分,共24分)1、日常的生活经验告诉我们,家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是:()A、一定是串联;B、一定是并联C、可以串联,也可以是并联;D、电灯与插座应该串联,彩电与电冰箱应该并联。

2、使用电池的时候,不允许用导线直接把电源的两极连接起来,这是因为:()A、这样连接电路中没有电流B、这样连接有触电危险C、这样连接会在导线中产生很大的电流,损坏电池D、这样连接电路中电流太小,用电器无法工作3、如下图所示为硬导线与螺丝压按式接线柱的连接,其中正确的是()ABCD.4、如下图所示,当开关S闭合后,三盏灯并联的电路是()ABCD5、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时,自动闭合,天亮时,自动断开;利用“声敏”材料制成“声控开关”——当有人走动发出声音时,自动闭合,无人走动时自动断开。

若将这两种开关配合使用,就可以使楼道灯变得“聪明”.则这种“聪明”的电路是()6、如图1所示,电冰箱、洗衣机等家用电器都用三孔插座,其中有一孔接地线,这是为()A.节约电能B.确保家用电器能工作C.延长家用电器的使用寿命D.避免因家用电器漏电而发生触电事故7、在图2示的电路中,灯泡L1和L2完全相同,当S、S1、S2都闭合时,电流表的读数是0.54安,下面的说法中你认为错误的是()A、两个灯泡中的电流相同,都等于0.27安B、无论断开S1或S2,电流表的读数都是0.54安C、无论断开S1或S2,电流表的读数都是0.27安D、电流表的读数是干路电流,大小等于L1、L2电流之和8、如图3是家庭电路的一部分,电工检修照明电路时发现开关S闭合后灯不亮,现用测电笔去测C、D两点时,发现氖管均发光,用测电笔去测A、B两点时,只有测A点时氖管发光,那么故障原因是()A.火线与零线相碰B.A、D两点间断路C.B、D两点间断路D.灯头内两接线柱短路二、填空题(每空1分,共24分)9、一个完整的电路是由提供电能的、消耗电能的、控制电路通断的和提供电的流动路径的四部分组成的。

第五章电流和电路基础练习卷(含答案)

第五章电流和电路基础练习卷(含答案)

第五章 电流和电路 基础练习卷12013-2014学年度第一学期九年级物理第五单元基础训练题班别 姓名 学号 成绩 一、选择题(每小题2分,共24分)1、一个用电器的两个金属箔因带电而张开,则这两个金属箔片一定( )A .带正点B .带负电C .带异种电荷D .带同种电荷 2、下列元件中,全部为用电器的是( )A .日光灯、电风扇、电视机B .电铃、电池组、白炽灯C .洗衣机、开关、电脑D .发电机、插座、空调 3、下图中,两灯属于并联接法的是( )4、教室里又安装四盏电灯,开或关其中任意一盏灯,都不影响其他三盏灯,则这四盏灯的连接方式是( )A.串联B.并联C.串并联都可以D.无法确定5、如图所示的四个电路图中,开关同时控制电灯和电铃的正确的电路是( )6、小珊按右图示电路进行探究实验,将电流表先后串联在A 、B 、C 处,当开关闭合后,电流表的读数: ( )A .A处最大;B .B处最大;C .C处最大;D .三处都是一样大。

7、在下列的四个电路图中,与右边实物图对应的是:( )8、 按如右图所示的实物图,当开关闭合时,正确的是( )A 、两只灯泡是串联的B 、灯泡L 2是被短路的C 、灯泡L 1是被短路的D 、两只灯泡是并联的 9、如右图所示,电路中有一盏电灯和一个电铃,当开关 闭合后:( )A.铃响灯不亮B.铃不响灯亮C.铃响灯也亮D.铃不响灯不亮10、在如右图所示的电路中,要使灯泡L 1和L 2并联,应当:A.闭合S 1、S 2B. 闭合S 2、S 3C.闭合S 1、S 3D. 同时闭合S 1、S 2、S 3 11、电路中能产生持续电流的条件是: ( )A 、电路中有用电器B C 、电路中有开关D 、电路中有电源,还要形成通路上述故障现象的可能原因可以慨括成一个,这个原因是( )A.电路出现了短路B.电路出现了断路C. 串联变成了并联D. 并联变成了串联 二、填空题(每空1分,共29分)1、通过一个灯泡的电流为0.2A ,等于 mA 常用的收音机的电流为50mA 等于 A ;冰箱的电流为1.2A ,等于 μA 。

人教版八年级物理(上册)《第五章_电流和电路》综合训练及答案(A、B、C)

人教版八年级物理(上册)《第五章_电流和电路》综合训练及答案(A、B、C)

人教版八年级物理(上册)第五章《电流和电路》综合练习(A卷)1.下列做法中符合安全用电原则的是()A. 将湿衣服晾在电线上B. 用湿抹布擦电器C. 将家用电器的金属外壳接地D. 将开关装在零线上2.关于导体和绝缘体,下列说法正确的是()A.一般条件下,金属、人体、大地、陶瓷是导体B.绝缘体不导电,是因为在绝缘体中没有电荷C.导体容易导电,是因为导体中有大量能够移动的自由电子D.导体与绝缘体没有绝对界限3.如图,比较的读数大小()A.I1>I2>I3 B.I1<I2<I3C.I1=I2=I D.I2<I1<I34.关于电路的知识,下列说法中不正确的是()A. 为使两灯同时亮,同时灭,两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中,电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的5.在通常情况下,下列组合全部属于绝缘体的是()A.金属、盐水、橡胶 B.毛皮、丝绸、干木棒C.塑料棒、石灰水、大地D.铁棒、橡皮、铅笔芯6.1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时,使用了一种石墨炸弹,这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上,赞成电厂停电。

这种炸弹的破坏方式主要是()A.炸塌厂房 B.炸毁发电机 C.使设备短路 D.切断输电线7.一台家用小型(47厘米)彩色电视机正常工作时,通过它的电流强度与下列哪一组数据最接近()A.18安B.1.8安C.180毫安 D.18毫安8.如图是一把既能吹冷风,又能吹热风的电吹风的简化电路,图中A是吹风机,B是电热丝;若只闭合S1,吹出的是风,若将S1、S2都闭合,吹出的是风。

(选填“冷”或“热”)9.图中的灯泡在通电时,灯泡能被点亮。

请在下面横线上填写当开关K1、K2处于以下状态时,灯泡A、B的亮熄情况:(1)K1断开K2闭合时;(2)K1闭合K2断开时;(3)K1和K2都闭合时 .10.在图的电路中,有四个开关S1、S2、S3、S4,如果仅将开关S2、S4闭合,S1、S3断开,则灯L1、L2_____联.如果将开关S1、S2、S3闭合,S4断开,则灯L1、L2____联.11.在抗击“非典”的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(注意:有多少张病床就按同样接法装多少盏电灯,图中只画出两盏),患者只要按床头的电键,他们就能知道谁呼唤。

人教版八年级物理(上册)第五章《电流和电路》综合训练及答案

人教版八年级物理(上册)第五章《电流和电路》综合训练及答案

人教版八年级物理(上册)第五章《电流和电路》综合练习一、填空题(每空1分,共25分)1.电路由____、____、____、____组成,常用的电源的有____、____.2.只有电路____时,电路中才有电流.电流沿着“____→用电器→____”的方向流动.3.常见的导体有____、____、____.4.在串联电路中,用电器是____连接的.5.电流强弱可用____来表示,字母是____,单位是____,简称____.6.电流表必须和被测的用电器____.7.串联电路中各点电流____.8.并联电路中,干路电流等于_____________________________.9.用来显示家庭所用电能的仪表是____.10.进户的两条输电线是____和____.11.如果发生了触电事故,要立即______________.12.火线可由____判断出来.二、选择题(每题4分,共40分)13.下列物体是绝缘体的是A.金属B.人体C.橡皮D.大地14.用一个开关同时控制两盏灯A.一定串联B.一定并联C.可能串联也可能并联D.不可能串联15.电流的单位安培、毫安、微安之间的关系正确的是A.1 A=102 mAB.1 A=106μAC.1 mA=102μAD.1 μA=10-3 A16.下列关于电流表的使用,错误的是A.电流必须从黑色接线柱(或标着“-”接线柱)流进去,从红色接线柱(或标着“+”接线柱)流出来.B.中间的接线柱标着“0.6”的字样,右边的接线柱标着“3”的字样.C.电流表必须和被测的用电器串联D.不能使电流表直接连到电源的两极17.用试电笔可以判断A.火线和零线B.零线C.地线D.火线18.如果发生了触电事故,正确的措施是A.立即切断电源,再对触电者进行人工呼唤,同时尽快通知医务人员抢救B.先通知医务人员,再切断电源,对触电者进行人工呼吸C.赶快进行人工呼吸,同时尽快通知医务人员抢救D.等医务人员的抢救19.家庭电路的组成如下,顺序正确的是A.电灯、总开关、电能表、保险装置、插座B.总开关、保险装置、插座、电灯、电能表C.电能表、总开关、保险装置、插座、电灯D.保险装置、插座、总开关、电能表、电灯20.关于电流,说法正确的是A.电流的单位只有一个安培B.串联电路中,电流有时不相同C.并联电路中,干路的电流等于各支路电流的和D.电路不闭合时也会有电流21.硬橡胶棒被毛皮摩擦后,橡胶棒带负电,是由于()A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒三、简答题(共11分)23.(5分)简述在探究串联电路电流的规律时你是如何做的?24.(6分)如果有人触了电,你应如何急救?四、电路设计与计算题(每题8分共24分)25.有三盏电灯,想把它们连接在一个电路中,要求用不同的每盏电灯都不影响别的电灯.请你设计出这个电路,画出电路图.26.如下图所示,是理发用电吹风机的典型电路.其中电热丝通电后可以发热,电动机通电后可以送风.选择开关分别放在“热”“冷”“停”三个位置,请你分析一下这个电路是怎样工作的.27.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只.连接A、C 灯亮,铃不响;连接A、B铃响,灯不亮;连接B、C灯不亮,铃不响.请你根据上述情况画出这个部件的电路图.28.(1)A1的量程为0~3A,读数是0.8A;A2的量程为0~0.6A,读数是0.48A。

电流和电路练习题及答案

电流和电路练习题及答案

电流和电路练习题及答案电流和电路练习题及答案电流和电路是电学的基础知识,它们在我们的日常生活中扮演着重要的角色。

理解电流和电路的概念对于我们正确使用电器设备、解决电路问题以及保障电路安全都至关重要。

下面,我将为大家提供一些电流和电路的练习题及答案,希望能帮助大家更好地掌握这一知识。

练习题一:1. 什么是电流?2. 电流的单位是什么?3. 请解释电流的方向和电子的流动方向之间的关系。

4. 请列举几种常见的导体和绝缘体。

5. 当一个电流为10A的电子通过一个导线时,每秒钟通过导线的电荷量是多少?答案一:1. 电流是电荷在单位时间内通过导体的量度,它表示电荷的流动情况。

2. 电流的单位是安培(A)。

3. 电流的方向是正电荷的流动方向,即从正极到负极。

而电子的流动方向则与电流相反,即从负极到正极。

4. 导体:金属、铜、铝等。

绝缘体:塑料、橡胶、木材等。

5. 电流为10A意味着每秒钟通过导线的电荷量为10库仑(C)。

练习题二:1. 什么是电路?2. 请解释开路和闭路的概念。

3. 什么是电阻?4. 请列举几种常见的电阻元件。

5. 当一个电压为12V的电路中通过一个电阻为4Ω的电流是多少?答案二:1. 电路是由电源、导线和负载组成的路径,电流在其中流动。

2. 开路指电路中断,电流无法通过;闭路指电路通畅,电流可以顺利通过。

3. 电阻是阻碍电流流动的物理量,它表示电流通过时所遇到的阻力。

4. 电阻元件:电阻器、灯泡、电热器等。

5. 根据欧姆定律,电压等于电流乘以电阻。

所以,通过一个电阻为4Ω的电流在12V电压下为3A。

练习题三:1. 请解释并联和串联的概念。

2. 并联电路的总电阻是如何计算的?3. 串联电路的总电阻是如何计算的?4. 当两个电阻分别为2Ω和4Ω的电阻并联时,总电阻是多少?5. 当两个电阻分别为2Ω和4Ω的电阻串联时,总电阻是多少?答案三:1. 并联指多个电阻或其他电路元件的两端分别相连,形成平行的电路;串联指多个电阻或其他电路元件的两端依次相连,形成连续的电路。

九年级物理《电流和电路》练习题(含答案)

九年级物理《电流和电路》练习题(含答案)

九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作,又能同时工作。

如图所示电路中,符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示,小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球,发现轻质小球被吸引,如图所示,下列说法正确的是( )原子核对核外电子的束缚能力:弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示,闭合开关S时,灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮。

对此,下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上,插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示.当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光;如果指示灯损坏,S1和S2都闭合时,台灯也能发光,选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示,闭合开关S后,两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路,闭合开关时,下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向:从电流表到开关7. 喜欢观察与思考的小严发现,教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡,当闭合投影仪的电源开关S1时,只有风扇工作,再闭合S2时,灯泡和风扇同时工作。

当只闭合S2时,风扇和灯泡都不工作,以下电路设计符合要求的是( )A. B. C. D.8. 如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,发现验电器的两个金属箔片张开.以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时,电子向橡胶棒转移9. 如图所示,当带电体接触验电器的金属球时,下列说法正确的是( )A. 若带电体带正电荷,则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷,则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷,则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷,则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球,发现两者互相排斥,由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电,也可能带正电D. 轻质小球一定不带电11. 如图所示的电路,下列说法错误的是( )A. 只闭合开关S2,灯L1和L2串联,电流表测量的是串联电路的电流B. 只闭合开关S1和S3,灯L1和L2并联,电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2,灯L1和L2并联,电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3,电流表和电源都可能被烧坏12. 如图甲所示,当开关闭合时,两只电流表的示数分别由乙、丙两图读得,则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路,A1的示数为0.48A,A2的示数为0.32A,A3的示数为0.28A,则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路,开关S闭合时,可能发生的现象是( )A. L1发光,L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机.售水机既可以通过刷卡闭合“感应开关”,接通供水电机取水,也可以通过投币闭合“投币开关”,接通供水电机取水;光线较暗时“光控开关”自动闭合,接通灯泡提供照明.以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示.如果丙带正电荷,则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是一个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中,通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了选项所示的红、绿灯的电路图,你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现.当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡;当需要给大棚通风时,闭合开关S4,启动风机.灯泡和风机均可独立工作,以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示,是用电流表测量电流的实物连接图,请按要求回答:(1)使用时应将电流表与被测用电器_________联在电路中,且使电流从电流表的_________接线柱流入.在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了_______.(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流.如果电流表的读数如图乙所示,则电流表测出的电流是________A.(3)如果要用电流表测通过L1和L2的总电流,且只允许移动一根导线,应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上.23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律.所接电路图如图甲所示,闭合开关后,两电流表指针偏转情况如图乙.(1)该同学发现电流表A1指针偏转比A2小,所以他认为“串联电路电流每流经一个用电器,电流都会减弱一些”.请你指出造成他判断错误的原因:_______________________.(2)甲小组选用规格完全相同的灯泡串联进行探究实验,乙小组选用规格不同的灯泡串联进行多次实验,你认为_________的方案较好,理由是______________________________.(3)连接电路后,两灯泡都亮,由于连线较乱,一时无法确定电路是串联还是并联,以下两种简单判断方法是否可行?请你在表中空格填写“可行”或“不可行”.方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中:(1)为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行_________,以正确选择电流表的量程.(2)小方连接的部分电路如图所示,请你将电路连接完整.(3)小方将以上电路连接完后,闭合开关,发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零.则电路故障可能是______________.(4)排除故障,进行实验,小方记录了如下数据.分析以上实验数据,小方发现通过两条支路的电流总是相等.为了探究这个发现是否具有普遍性,可以________________________,再进行实验.25. 甲、乙两位同学在探究串联和并联电路中电流的规律时,看到实验桌上的器材有:学生电源一个,开关一个,小灯泡一个,电压表一个,导线若干,他们交流后决定:(1)由甲同学向老师报告,要求增加的元件是______________,同时撤掉_______换取_______.(2)甲同学率先探究串联电路中的电流规律,刚接好最后一根导线,表的指针迅速达到最右端,乙同学立即切断电源,经检查发现在连接电路时没有将_________;电流表的量程_________(填“过大”或“过小”).(3)在乙同学的协助下,甲同学终于完成了探究串联电路电流规律的正确连接,甲同学读取电流表的示数后,感觉比其他实验小组的读数大一些,于是他断开开关又仔细观察,发现电流表还有0.04A的读数,这时才意识到使用电流表之前还必须将_____________________.(4)甲同学接着探究并联电路的电流规律,由于时间紧张,只测了干路电流和通过灯泡L1的电流,没有认真读数就整理了器材,只记得两次电流表指针偏转到的位置一样,都是12个小格,乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A,通过灯泡L1的电流是________A.答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串;正;断开开关(2)L1;0.5(3)b;一23.【答案】(1)没有注意观察电流表的量程(2)乙小组;避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个;电压表;电流表(2)开关断开;过小(3)电流表指针调到零刻度线处(4)0.96;0.24第11页,共11页。

电流和电路习题含答案

电流和电路习题含答案

电流和电路习题〔含答案〕一、单项选择题〔本大题共20小题,共40.0分〕1.如下图的电路,闭合开关S,当滑动变阻器的滑片P从中点向下滑动的过程中,下列判断正确的选项是〔A.电流表A i的示数变小,小灯泡亮度变暗B.压表V的示数变大,电流表A2的示数变小〔fe流表Ai的示数与电流表4的示数的差值不变晅压表V的示数与电流表A2的示数的比值不变2.如下图的电路,当开关S闭合后,两个电表均有示数,两盏灯都发光.过一会儿,电流表示数忽然变大,电压表的示数几乎变为0.可能的故障是〔A.灯L i短接B灯L2短接 C.1L灯丝断了D.L丁丝断了3.以下四个电路图中与实物电路图对应的是〔〕4.在图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作.一段时间后,发现电表的示数发生了变化.电路中只有一处故障,且只发生在R和R2上,那么以下判断中正确的选项是〔〕A.假设电压表示数变小,一定是电阻R短路假设电流表示数变小,一定是电阻R2断路C电压表与电流表的比值不变,一定是电阻R短路茜电压表与电流表的比值不变,一定是电阻R1短路5.如下图的电路中,电源电压保持不变.闭合开关后S后,当滑动变阻器的滑片P向左移动时.以下判断正确的选项是〔〕A.电流表示数变大,电压表示数变小曲流表示数变大,电压表示数变大〔fe流表示数变小,电压表示数变大D.流表示数变小,电压表示数变小6.在?电工手册?中,列出了白炽灯的常见故障与检修方法:〔1〕灯泡的灯丝断了,换新的灯泡;〔2〕灯头内的电线断了,换新线并接好灯泡;〔3〕开关等处的接线松动,检查加固; 〔4〕熔丝断了,更换熔丝.上述故障现象的可能原因可以概括为〔〕A.电路中出现了短路B 电路中出现了断路联映电电压偏低7 .关于电流和电压,以下说法正确的选项是〔〕A.负电荷的定向移动能够形成电流衽金属导体中电流的方向是自由电子定向移动的方向Ct 路中有电压就一定有电流D.流的方向一定是从电源的正极流向电源的负极C 并联变成了串A.L 被短路断路B.RD.断路R 2 是 A. 变C 电流表A 示数变小 示数不变A.电流表读数变大, 电压表读数变小 电压表读数变8.如下图,开关S 闭合后,电压表指针几乎不动,可能电流表指针有明显偏转,出现的故障是〔〕 被短路C.9 .如下图电路中,电源电压保持不变.当滑动变阻器的滑片P 向左移动时,电压表与电流表的示数变化情况:〕电流表A示数变大,电压表V 示数不曲流表A 示数不变,电压表V 示D.流表A 示数不变,电压表V10 .在课外科技实践活动中,某物理兴趣小组看到市场上使用的电子秤后,设计了一种电子秤.原理如下图,R 0为定值电阻,R 为滑动变阻器,闭合开关S,当物体放在秤盘上时,滑片下移.现将秤盘上增加重物后,下 列说法正确的选项是〔〕B.流表读数变小,电压表读C.电流表读数不变,大D.流表读数变小,电压表读数变大11.如下图,有一个小电动机模型和一盏电灯,当开关S闭合后,那么〔〕A.电动机转动,灯不亮B电动机转动,灯也亮Ct动机不转动,灯亮D电动机不转,灯也不亮12.某同学根据如下图的电路测定小灯泡的电功率,闭合开关S后,他观察到小灯泡不发光,但电流表、电压表指针都有偏转.以下判断正确的选项是〔〕A.灯泡短路B.灯泡的灯丝断了C灯泡与灯座接触不良D灯泡的实际功率比额定功率小得多13.蓄电池正负极标志模糊不清,以下四组器材中,无法判断蓄电池正负极的是〔〕A.开关、电阻、电流表、假设干导线班关、小灯泡、电流表、假设干导线蜕关、小灯泡、电阻、假设干导线讲关、电压表、假设干导线14.如下图电路中,电源电压保持不变,闭合开关S,电路r1~~③一正常工作.过了一会儿,灯L熄灭,有一个电表示数变小,另3A工I一个电表示数变大.那么以下判断正确的选项是〔〕中U"A1不动20.在如下图的电路中,闭合开关S 后,灯泡L 2不发光的图是〔〕A.电阻R 断路短路15 .如图电路中能测出电灯B 电阻R 短路C 灯L 断路 C.滑片P 向下移 D.16 .如下图电路,开关S 闭合后,假设L i 的灯丝忽然烧断,会发生的现象是〔〕A. L i 、L 2、%均熄灭,电压表、电流表示数均为零B. L i 、L 2均熄灭,G 仍发光,电压表、电流表示数均变大C.除L i 灯不亮外,其余一切照旧,无任何其它变化D.L i 、L 2、L 3均熄灭,电压表示数变大,电流表示数几乎为零 17 .在如下图的电路中,电源电压保持不变,不考虑小灯泡 L 的灯丝电阻的变化.闭合开关S,滑动变阻器的滑片P 向右移动时,以下判断正确的选项是〔〕A.小灯泡变暗,电压表示数变小Bl 、灯泡变亮,电流表示数变大Gfe 流表示数 变大,电压表示数不变D.流表示数变小,电压表示数变大18 .如下图的电路中,闭合开关S 、⑤〔灯L i 、L 2两端电压均未超过其额定电压〕,以下说法中正确的选项是〔〕A.闭合开关S i 、灯L i 亮、L 2不亮阈合开 关§、⑤,灯L i 、L 2都亮很闭合开关S i,灯 L i 凫、L 2不凫D.闭合开关S2,灯L i 、L 2都凫 19 .如下图电路,电源两端的电压一定,开关Si 闭合,如果使电压表示数减小,电流表的示数增大,那么 以下操作一定可行的是〔〕A.滑动变阻器的滑片P 向下移砥动变阻器的滑片P 向上 移阴关⑤闭合,滑动变阻器的 田关3闭合,断开开关S i,滑动变阻器的滑片PL :电流和电路习题〔含答案〕2. A3. C4. C1. C5. B6. B7. A8. B9. D10. C11. C 12. D 13.C 14. A15. B16. D 17. A 18.A 19. B20. B【解析】1.解:由图示电路图可知,滑动变阻器与灯泡并联,电压表与电源并联,测电源电压,A测干路电流,A2测流过滑动变阻器的电流;A、滑片移动时,灯泡两端电压不变,通过灯泡的电流不变,灯泡实际功率不变,灯泡两端不变,由A可知,通过滑动变阻器的电流变小,干路电流变小,电流表A i示数变小,故A错误;B、滑片P向下滑动时,电源电压不变,电压表示数不变,滑动变阻器接入电路的阻值变大,通过滑动变阻器的电流变小,电流表A2示数变小,故B错误;C、滑片移动时,通过灯泡白^电流不变,电流表A i示数与电流表A2示数的差值等于通过灯泡的电流,因此电流表A i示数与电流表A2示数的差值不变,故C正确;D、滑片向下移动,滑动变阻器接入电路的阻值变大,电压表示数与电流表Aa示数比值等于滑动变阻器阻值,由于滑动变阻器阻值变大,因此电压表与电流表Aa示数比值变大,故D错误.应选C.分析清楚电路结构,根据滑片移动方向判断滑动变阻器接入电路的阻值如何变化,然后应用并联电路特点与欧姆定律分析做题.此题考查了判断电表示数变化情况,分析清楚电路结构、由于并联电路特点、欧姆定律即可正确解题.2.解:当开关S闭合后,两表均有示数,过一会儿电流表示数忽然变大,说明电路中电流变大,因此电路发生短路现象;又由于电压表示数为0,所以L i灯短路.应选A.电路故障分为短路和断路:短路时,电路中有电流,并且电流较大;断路时,电路中无电流;先根据电流表示数的变化确定电路的故障,然后再根据电压表示数的变化确定故障的具体位置.此题考查了学生利用电流表、电压表判断电路故障的分析水平,电路故障分短路和开路两种情况,平时做实验时试一试,多总结、提升分析水平.3.解:电流从电源正极出发后,首先要分叉,一条流入上面灯泡;另一条流入下面灯泡,再流入开关,然后两条路径集合在一起,流入电源负极.故画电路图应与C图一致.应选C.根据电流流向法先判断出两个灯泡的连接方式,再看开关的位置后,即可得出哪个图是正确的.此题考查根据实物图画电路图,关键是明白电路中各个用电器的连接情况,根据实物图画电路图是整个初中物理的难点,也是中考的必考内容.4.解:A、如果电阻R短路,电压表示数减小为零;电路总电阻减小,电流表示数增大.但R2断路时,整个电路断路,电流表、电压表示数都会减小.此选项不符合题意;B、如果R2断路时,整个电路断路,电流表、电压表示数都会减小;但电阻R断路,整个电路断路,电流表示数减小为零.此选项不符合题意;C、如果电阻R短路,故障出现前后,电压表、电流表示数之比都为电阻R的阻值,而定值电阻阻值不变.此选项符合题意;D、如果电阻R1断路,故障出现前,电压表、电流表示数比值为R阻值;出现故障后,电压表、电流表示数比值为R阻值.此选项不符合题意;应选C.(1)电流表示数变大,原因是串联电阻减小;电流表示数变小,原因是串联电阻增大.(2)电压表示数增大,原因是串联电阻减小、并联电阻增大或测量电源电压;电压表示数减小,原因是串联电阻增大、并联电阻减小或发生短路.(1)用电压表判断电路故障时,如果有示数,说明与电压表串联的元件是完好的;如果无示数,说明与电压表串联的元件有断路,或与电压表并联的元件短路.(2)用电流表判断电路故障时,如果有示数,说明与电流表串联的元件是完好的;如果无示数,说明与电流表串联的元件有断路.5.解:由电路图可知,定值电阻与滑动变阻器串联,电压表测定值电阻器两端的电压,电流表测电路中的电流;当滑动变阻器的滑片P向左移动时,接入电路的电阻变小,电路的总电阻变小;U根据1=不可知,电路中的电流变大,即电流表的示数变大;根据U=IR可知,定值电阻两端的电压变大.应选B.由电路图可知,定值电阻与滑动变阻器串联,电压表测定值电阻器两端的电压,电流表测电路中的电流;根据滑片的移动确定接入电路中电阻的变化,根据欧姆定律可知电路电流的变化和定值电阻两端的电压变化.此题考查了串联电路的特点和欧姆定律,关键是会分析滑片移动时滑动变阻器接入电路中电阻的变化.6.解:灯泡不亮,可能有两种原因;一是电路中出现了短路;二是出现了开路,根据表中列举的4种可能原因分析,可得电路中都是出现开路现象,检修方法都是把电路连接好,变为通路.应选B.根据电路的三种状态:通路,开路〔断路〕,短路分析.此题考查了电路的三种状态:处处连通的电路叫做通路,某处断开的电路叫做开路,也叫断路,电源短路是指电源两极不经过用电器直接连通的电路7.解:A、电荷的定向移动形成电流;可以是正电荷定向移动,也可以是负电荷定向移动,还可以是正负电荷向相反的方向定向移动,故A正确;B、物理学规定正电荷定向移动的方向为电流的方向,而自由电子带负电,所以金属导体中电流的方向与自由电子定向移动的方向相反,故B错误;C、形成持续电流的条件是电路中有电压、电路是通路,因此,电路中有电压,不一定就有电流,故C错误;D、在电源外部电路中,电流的方向是从电源的正极流向电源的负极;而电源的内部,电流的方向相反,故D错误.应选A.电荷的定向移动形成电流;规定正电荷定向移动的方向为电流的方向;形成持续电流的条件是电路中有电压、电路是通路;在金属导体中是自由电子在定向移动.此题考查了对电流、电压等根本概念的理解,应充分理解电流的形成、方向、形成持续电流的条件等,有一定综合性.8.解:由电路图可知,灯泡L与电阻R串联,电压表测R两端的电压,电流表测电路中的电流,电流表指针有明显偏转说明电路为通路,电压表无示数说明电压表被短路.A.假设L被短路,电压表测电源的电压,电压表有示数,故A不符合题意;B.假设R被短路,电路通路,电流表有示数,电压表被短路无示数,故B符合题意;C.假设L断路,电路断路,电流表无示数,电压表无示数,故C不符合题意;D.假设R断路,电路断路,电流表无示数,电压表串联在电路中,电压表测电源电压有示数,故D不符合题意.应选B.由电路图可知,灯泡L与电阻R串联,电压表测R两端的电压,电流表测电路中的电流,电流表指针有明显偏转说明电路为通路,电压表无示数说明电压表被短路,据此进行解答.此题考查了学生利用电压表、电流表判断电路故障的分析水平,电路故障分短路和开路两种情况,平时要多总结、提升分析水平.9.解:〔1〕由电路图可知,电压表测电源电压,电源电压不变,那么电压表的示数不变;〔2〕两电阻并联,电压表测电源电压,电流表A测R支路电流;滑动变阻器滑片移动时,R支两端的电压不变,电阻不变,故电流表示数不变,故答案D正确.应选:D.由电路图可知,两电阻并联,电压表测电源电压,电流表A测R支路电流;根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化,根据电路结构、并联电路特点分析做题.此题考查了判断电表示数如何变化,是一道电路动态分析题,分析清楚电路结构、应用并联电路特点与欧姆定律即可正确解题.10.解:滑动变阻器R和定值电阻舟串联在电路中,并且R相当于一个定值电阻接入电路中,电压表测R上半局部电压,电流表测电路中电流,闭合开关S,将秤盘上增加重物后,滑片下移,电路中总电阻不变,根据I=〃电路中电流不变,即电流表示数不变;由U=IR,电压表所测局部电阻增大,所以电压表示数变大.所以ABD错误,C正确.应选C.分析电路的连接方式,判断电流表和电压表测哪个电路元件的电流和电压,进一步根据欧姆定律判断电流和电压的变化.此题考查的是对串联电路电流和电压规律的掌握并能运用欧姆定律做出正确判断.关键知道滑片移动时R连入电路的电阻是不变的.11.解:如下图:灯泡和电动机串联连接,开关断开,都能工作;闭合开关S后,电动机被短路,所以电动机不工作,此时电路为灯泡的根本电路,因此只有灯能发光.应选C.根据开关的连接位置和连接方式判断闭合开关S将会发生的现象.解决此类问题要结合电路的三种状态进行分析判断,即通路、短路和断路.12.解:A、灯泡被短路后,电压表也被短路,故电压表无示数不偏转,电路中有电流,电流表指针偏转,故A不符合题意;BC灯泡的灯丝断了或灯泡与灯座接触不良时,电路为断路,电流表指针不偏转,电压表的正负接线柱与电源两极相连,因此电压表指针偏转,故BC不符合题意;D、当灯泡的实际功率比额定功率小得多时,灯泡不发光,此时电路中有电流,但比拟小,即电流表、电压表指针都有偏转,故D符合题意.应选D.根据电流表和电压表的示数情况判断串联电路的故障,电流表示数为零说明故障是开路,电压表有示数,说明开路在电压表的两接线柱之间.此题考查了根据电流表和电压表的示数情况判断串联电路的故障,电流表示数为零说明故障是开路,电压表有示数,说明开路在电压表的两接线柱之间.13.解:A、使用电流表时,要求电流正进负出,否那么指针会发生反偏,根据这一特点,利用开关、电阻、电流表和假设干导线可以判断出直流电源的正负极,故A错误;B、使用电流表时,要求电流正进负出,否那么指针会发生反偏,根据这一特点,利用开关、小灯泡、电流表和假设干导线可以判断出直流电源的正负极,故B错误;C、小灯泡发光时,无法说明电流的方向,电阻只是对电路起到调节和保护作用,故利用开关、小灯泡、电阻、假设干导线不能判断出直流电源正负极,故C正确;D、使用电压表时,要求电流正进负出,否那么指针会发生反偏,根据这一特点,利用开关、电压表和假设干导线可以判断出直流电源的正负极,故D错误;应选C.电池有两极:正极和负极,电路中的电流方向是从正极出发经过用电器回到负极.要判断电池的正、负极,我们可以利用与电流方向有关的,在使用过程中要考虑电流方向的器材来进行区分.此题考查了利用电流方向解决实际问题的水平,在这道题中综合表达了与电流方向有关的一些器材,是一道好题.14.解:两表一个示数变大,另一示数变小有两种可能:①电流表的示数变大,电压表的示数变小,那么应该是电路中电阻R局部短路,导致总电阻变小,电压表的示数为零,而灯泡中电流增大,即灯泡变亮,而灯泡熄灭,所以此可能不存在;②电压表的示数变大,电流表的示数变小,那么应该是电路中电阻R断路,电流表的示数为零,电压表的示数为电源电压值,此时电路中电流为零,灯泡熄灭.应选A.由图可知R与灯泡L串联,电压表测量R两端的电压;由电路中两表示数的变化可知故障的可能性,那么由讨论可得结果.此题考查学生对于电路故障分析的水平,要求学生能正确分析电路,并且全面考虑题目中出现的可能性.15.解:A、电流表接在干路中,测的是总电流,故A错误;B、电流表与L2串联在支路中,测的是电灯L2的电流,故B正确;C、电流表并联到了电路中,会造成电源短路,故C错误;D、电流表的正负接线柱接反了,故D错误.应选:B.电流表应串联接入电路中,电流电灯L2的电流,那么电流表应与电灯L2串联;电流应从电流表的正接线柱流入,负接线柱流出.掌握好电流的正确接法和连接的方式是解答此题的关键.16.解:由于三个电灯是串联,电压表测L1L2两端的总电压,当L i灯丝忽然烧断时,串联电路中的各个用电器是相互影响的,故三个电灯就都不亮了,电路中也就没有电流,即电流表示数几乎为零,而电压表能通过L3与电源相通,故它的示数增大.应选D.三个电灯是串联,当一个出现断路时,三个灯将都不亮,但电压表能与电源相通,故有示数,而电流表无示数.此题考查了串联电路的特点和推测电灯的亮灭及电表示数的变化.当电压表与电源能相通时,会有示数,不能相通时,就不会有示数.17.解:由图知,L与R串联,电压表测灯泡两端的电压,电流表测电路中的电流,当滑动变阻器的滑片P向右移动时,接入电路的电阻变大,电路的总电阻变大;U根据1="可知,电路中的电流变小,即电流表的示数变小;根据U=IR可知,灯泡两端的电压变小,电压表示数变小;根据公式P=UI可知,灯泡的实际功率变小,所以灯泡亮度变暗.应选A.由电路图可知,灯泡与滑动变阻器串联,电压表测灯泡两端的电压,电流表测电路中的电流;根据滑片的移动确定接入电路中电阻的变化,根据欧姆定律可知电路电流的变化和灯泡两端的电压变化,根据串联电路的电压特点可知滑动变阻器两端的电压变化,根据公式P=UI可知灯泡亮度的变化.此题考查了串联电路的特点和欧姆定律的应用,关键是会分析滑片移动时滑动变阻器接入电路中电阻的变化.18.解:AR开关S和S2都闭合时,电路发生局部短路,即灯泡L2短路,电流不再通过灯泡L2;故灯泡L i亮,但灯泡L2不亮.故A正确、B错误;C、只闭合开关S i,两灯串联,均亮,故C错误;D、只闭合开关S2,电路断路,两灯均不亮,故D错误.应选A.电路的三种状态分别是:通路、断路、短路;当用电器的两端被导线相连时,用电器将发生短路现象.断路是电流不再通过该用电器,用电器不工作.此题是结合电路图考查电路中用电器的连接情况,结合开关的组合分析电路中电流的流向,从而判断电路状态.19.解:当滑动变阻器的滑片P向上移时,R2的阻值变大,那么电压表示数增大,电流表的示数减小,所以A不可行;当滑动变阻器的滑片P向下移时,R2的阻值变小,那么电压表示数减小,电流表的示数增大,符合要求;开关S2闭合后,R被短路,电压表测量电源电压,示数会增大,故C错误.开关S2闭合,断开开关S,电压表串在电路中,示数会增大,电流表的示数几乎为零,不可行.应选B.图中开关S i闭合时,R i与R2串联,电压表测R两端电压.根据串联电压分配与电阻关系特点来分析,要使电压表示数减小,只能是R的阻值减小,即滑片P向下移,且电流表的示数增大,而开关S2闭合后,R被短路,电压表测量电源电压,示数会增大,故C错误.假设开关S2闭合,断开开关S,电压表串在电路中,示数会增大,电流表的示数几乎为零,不可行.这类题有一定拔高难度,要求我们对串并联电路特点相当熟悉,并能灵活运用规律来解决.20.解:A、闭合开关S后,两灯串联在电源上,灯泡L2能发光,故A错;B、闭合开关S后,灯泡L2被短路,不能发光,故B正确;C、闭合开关S后,两灯并联在电源上,灯泡L2能发光,故C错;D、闭合开关S后,两灯并联在电源上,灯泡L2能发光,故D错.应选B.分析电路图,确定当开关闭合后的电路组成,得出灯泡L2不发光的图.此题考查了电路图的分析,能得出当开关闭合后的电路组成是关键.。

第五章《电流和电路》综合练习及参考答案(1)

第五章《电流和电路》综合练习及参考答案(1)

第五章《电流和电路》综合练习一、不定项选择。

[每道题中的4个选项至少有一项是符合题意的]*1、关于摩擦起电的说法中,错误的是()A.摩擦过的物体具有吸引轻小物体的这种现象,称为摩擦起电B.摩擦起电的本质是正负电荷的转移,其原因是不同物质原子核束缚电子的本领不同C.在玻璃与丝绸的摩擦过程中,玻璃表面层中有部分电子被丝绸吸引去了D.摩擦起电的过程其实就是机械能转化为电能的过程*2、关于验电器的说法中,正确的是()A.能用验电器来检验物体是否带电B.验电器是利用同种电荷相互排斥的原理制成的C.验电器能验证物体所带电荷的电量及电性D.用一根玻璃棒接触验电器,验电器内的金属箔片的张角变小了一些,由此可知该玻璃棒一定带正电*3、如图1所示,下列说法中正确的是()A.有电荷通过金属杆从验电器A流动到BB.若验电器A原来带正电,接触时,带正电的质子流动到验电器B上的金属球C.若验电器A原来带负电,接触时,带负电图1的电子流动到验电器B上的金属球D.金属杆接触后,验电器A、B上一定带同种电荷*4、关于原子及其结构,下列说法中错误的是()A.原子是英国科学家汤姆孙发现的,揭开了原子的核式模型B.原子核带正电,电子带负电,电子绕核运动C.在各种带电粒子中,质子电荷量的大小是最小的,其电量是1.60×10-19CD.电子带的电量和原子核带的电量相等,故整个原子显中性*5、关于电流的说法中错误的是()A.金属导体中大量的自由电子在电场力的作用下,发生了定向移动,就形成了电流B.电路中有电流时,定向移动的可能是正、负电荷C.电路中有电流时,定向移动的可以是正电荷D.电流的方向就是正电荷定向移动的方向,即从电源的正极流向电源的负极*6、关于电流和电路的说法中正确的是()A.能实现将其他形式的能转化为电能的装置都可称为电源B.电源、用电器、插座和导线也可构成了简单的电路C.电源在电路中的作用就是提供电能的D.用电器是消耗电能的装置,它利用电流做功实现了将电能转化为其他形式的能*7、有一个6V电源、两个一样的灯泡、一个开关和若干导线,要使两个灯泡同时正常发光,最多能有几种接法()A.0种B.1种C. 2种D. 3种*8、有一个电源、两个灯泡L1和L2,两个一样的开关和若干导线,要使两个开关控制两个灯泡,能有几种接法()A.3种B.4种C. 5种D. 6种*9、关于生物电与心电图的说法中,错误的是()A.人体心脏的跳动是由生物体内的电流来控制的B.心电图就是控制心脏跳动的电流I随时间t变化的图线C.做心电图时,需要外加一定的电压在人体的胸部和四肢的电极上D.通过心电图可以了解人的心脏的工作是否正常*10、下表是“小资料——常见的电流”的表格,由此下列说法中正确的是( )A.超过30mA 的电流流经人体时是有危险的,故此人们在使用手电筒时要注意避免触电事故B.房间灯泡正常工作时的电阻为1100欧C.家用电冰箱正常工作时的电阻是220欧,连续正常工作10小时消耗的电能是2.2kW ·hD.某家庭有空调器2部,电冰箱1台,灯泡6盏,电视机1台,由此可知该户家庭可以选择有“10(15)A ”这样字样的电能表*11、如图2所示是某仪表的刻度盘,下列说法中错误的是( )A.可以用该仪表测量电路中电流的大小,它只能与被测的用电器串联B.该仪表的量程分别是“0—0.6A ”和“0—3A ”,对应的分度值分别是0.02A 和0.1AC.使用该仪表测量电流时,先选大量程,并用开关进行试触。

人教版第五章电流和电路单元测试题及答案

人教版第五章电流和电路单元测试题及答案

第五章 单元同步测试题一、选择题1.一个带正电的物体接触验电器金属球后,验电器的金属箔张开,这是因为( )A .带正电物体的电子发生了转移,使金属箔有了多余的电子B .带正电的物体的原子核发生了转移,使金属箔有了多余的原子核C .金属箔上的电子发生了转移,使金属箔缺少电子D .金属箔上的原子核发生了转移,使金属箔有了多余的电子2.用毛皮摩擦过的橡胶棒去接触验电器的金属球,验电器的金属箔张开,说明( )A .两金属箔都带正电荷B .两金属箔都带负电荷C .金属箔一片带电正荷,一片带负电荷D .无法确信3.如图所示,三个用细线悬挂的轻质小球,它们之间的发生的彼此作用如图1所示,请判定这三个小球的带电情形( )A .甲、乙、丙都带电B .甲、乙不必然带电,丙必然带电C .甲、乙必然带电,丙可能带电、也可能不带电D .甲可能不带电,乙、丙必然带电4.两个小球靠近时相互吸引,接触后把它们分开,然后又把它们靠近,这时两个小球( )A .必然相互排斥B .必然相互吸引C .必然无彼此作用D .必然无吸引现象5.关于电源,下列说法中错误的是( )A .电源的作用是使正极聚集正电荷,负极聚集负电荷,以持续对外供电B .在电源外部,电流方向是从电源的正极流向负极C .从能量转化的观点看,电源是将化学能转化为电能的装置D .要取得持续的电流,必需要有电源6.某同窗将如图所示的三个灯泡连接在电路里,接线良好,当闭合开关时,三个灯泡都不亮,则( )A .甲灯泡灯丝断了B .乙灯泡灯丝断了C .丙灯泡灯丝断了D .都有可能7.如图所示,要使三盏灯并联,应采取的做法是( )A .连接bdB .连接adC .连接abD .拆除bc 8.张力同窗在用电流表做“探讨并联电路的电流规律”的实验时,闭合开关后发觉电流表的指针偏转到如图所示的位置,你以为产生这种现象的缘故可能是( )A .电流表坏了B .电流表的量程选大了C .电流表的量程选小了D .电流表的正负接线柱接错了9.小丽同窗在用电流表测量两灯串联时的电流,当闭合开关时,发觉两灯时亮时暗,电流表指针来回摆动,发生此现象的缘故可能是( )A .某盏灯灯丝已断B .电路某处短路C .灯泡与灯座接触不行D .电流表损坏而显现断路10.如图所示电路,闭合开关后,比较a 、b 、c 、d 四处电流的大小,其中不正确的是( ) A .I a =I d B .I a >I dC .I a >I bD .I d >I c11.如图所示的电路中,当闭合开关时,若发觉两个电流示数相等,且均在正常值范乙 丙 甲围内,则显现的故障是( )A .R 1短路B .R 1开路C .R 2短路D .R 2开路12.在探讨串联电路中电流的规律时,将一只准确的电流表接入电路后,合上开关,灯泡均发光,但电流表的示数为零,造成这一现象的缘故可能是( )A.电流表被导线短路 B.电流表的正、负接线柱接反了C.电源坏了,电路中没有电流 D.由于电流表接线柱接触不良,被开路了13.如图所示,若开关S 闭合后,灯L 1、L 2均不亮,小华同窗利用一根导线去查找电路故障,当她将导线连接在灯L 1两头时,两灯均不亮,将导线连接在灯L 2两头时,灯L 1亮而灯L 2不亮.由此能够判定( )A .灯L 1短路B .灯L 2短路C .灯L 1断路D .灯L 2断路 二、填空题14.将塑料梳子接入闭合电路中,小灯泡不发光,说明塑料梳子是______。

电流和电路(习题及答案)

电流和电路(习题及答案)

电流和电路(习题)1. 关于电流的形成,下列说法中正确的是( )A .电荷的运动形成电流B .电子的定向移动不能形成电流C .只有正电荷的定向移动才能形成电流D .正、负电荷的定向移动都能形成电流2. 关于电流与电源,下列说法中正确的是( )A .规定正电荷定向移动的方向为电流方向B .只有电路断开时,电路中才能有电流C .只要电路闭合,即使电路中没有电源,电路中也有电流D .只要电路中有电源,即使电路断开,电路中也有电流 3. 下列关于电路的说法中,错误的是( )A .电源是提供电能的装置B .导线中电流从电池的正极流向负极C .开关是控制电路通断的装置D .用电器是将其他形式的能转化为电能4. 如图所示是常用手电筒的结构图,按下按键前,小灯泡不发光,此时电路为 ;按下按键后,小灯泡发光,此时 电路为 。

(两空均选填“短路”“断路”或“通路”)第 4 题图 第 5 题图 5. “电池+口香糖锡纸=取火工具”的实验:取口香糖锡纸,剪成条状,将锡纸条带锡的一端接在电池的正极,另一端接在电池的负极,很快发现纸条中间处开始冒烟、起火苗,如图所示。

这是因为锡是(选填“导体” 或“绝缘体”);将它的两端直接接入电池正负极,就会造成,迅速产生大量的 使温度达到到锡纸的燃点而使之燃烧。

6. 如图所示的电路,当开关 S 1、S 2 都断开时的电路叫 ;当开关 S 1 闭合、S 2 断开时的电路叫 ,请在图 1中画出此时电流流向;当开关 S 1、S 2 都闭合时的电路叫 ,请在图 2 中画出此时电流流向;当开关 S 2 闭合、S 1 断开时的电路叫 ,请在图 3 中画出此时电流流向。

图 1 图 2 图 37. 如图所示的电路,闭合开关S 1 和S 2 后,则小灯泡 ;电铃 (两空均选填“工作”或“不工作”)。

要求:用红笔在原图中画出电流的流向。

8. 根据如图所示的实物图,画出对应的电路图。

9. 如图甲是把电池和玩具电风扇连接起来的电路图,请在图乙中用笔画表示导线连接相应的电路。

【物理】 电流和电路练习题(含答案)(word)1

【物理】 电流和电路练习题(含答案)(word)1

【物理】电流和电路练习题(含答案)(word)1一、电流和电路选择题1.如图所示电路,开关闭合后两灯发光,以下说法正确的是()A. 电压表V的示数一定等于V1的示数B. 电压表v的示数一定大于V1的示数C. 电流表A的示数一定等于A1的示数D. 电流表A的示数一定等于A1的示数的2倍【答案】 A【解析】【解答】根据电路图是并联电路,在并联电路中各支路电压和电源电压相等,干路电流等于各支路电流之和,所以图中电压表的示数都相等,干路上的电流表示数比支路上的电流表示数大,A符合题意,BCD不符合题意。

故答案为:A.【分析】根据并联电路中的电压规律和电流规律判断示数大小关系。

2.在如图所示的电路中,电源电压不变.闭合电键S后,灯L1、L2都发光.一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是()A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解:A、如果灯泡L1短路,将形成电源短路,电流表被烧坏,电压表示数为零.不符合题意;B、如果灯泡L2短路,整个电路短路,电流表电压表示数都变为零.不符合题意;C、如果灯泡L1断路,电流表测量L2支路电流不受影响,示数不变;电源电压不变,电压表示数不变.符合题意;D、如果灯泡L2断路,不发光;电流表断路无示数、示数变小,但电压表还是测量电源电压,示数不变.不符合题意.故选C.【分析】如图所示,两灯泡并联,电流表测灯L2中电流,电压表测并联电路中电压.根据电流表、电压表在电路中特征来判断.3.某款玩具电动汽车上安装有电动机和小灯泡,它们既可以各自独立工作,又可以同时工作。

如图所示的电路中,符合上述要求的是()A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作,则电路是并联电路,每个支路有单独的开关,D符合题意。

故答案为:D.【分析】并联电路中各支路的用电器可以互不影响的工作。

人教版初中物理八年级上册-第五章《电流和电路》测试题4--5节及参考答案

人教版初中物理八年级上册-第五章《电流和电路》测试题4--5节及参考答案

第五章《电流和电路》测试题(4~5节)编号 姓名 评分一、单项选择题(13×3分=39分)1. 电路中的电流既看不见,也摸不着,但是它的许多特点和水流、车流类似。

人们在研究认识电流时,多用水流来相比较,这种研究物理问题的方法叫做 ( ) A. 控制变量法 B. 模型法 C. 类比法 D. 归纳法2. 电流表指针静止时的位置如图所示,则下列说法中正确的是 ( ) A. 使用“0~0.6A ”量程时,示数应是1.7A B. 使用“0~0.6A ”量程时,示数应是0.34A C. 使用“0~3A ”量程时,示数应是0. 34A D. 使用“0~3A ”量程时,示数应是0.27A3. 下面是小明同学在用电流表测串联电路中电流时的一些说法,其中不正确的是 ( ) A. 接线的过程中,开关应断开B. 接线必须从电源正极开始逐步连接C. 电流表必须与小灯泡串联D. 在串联电路中,电流表接入电路中的位置对测量结果没有影响4. 如图所示,当电路正常工作时,估计电路中的电流在0.4A ~0.5A 之间,现用电流表测量小灯泡的电流,那么 ( ) A. 甲接“-”接线柱,乙接“3”接线柱 B. 甲接“3”接线柱,乙接“-”接线柱 C. 甲接“-”接线柱,乙接“0.6”接线柱 D. 甲接“0.6”接线柱,乙接“-”接线柱5. 在如图所示的电路中,先后把电流表接在a 、b 、c 三处,电流表的示数分别为I a 、I b 、I c 。

则它们的关系是 ( ) A. I a = I b = I cB. I a >I b >I cC. I a <I b <I cD. I a = I b + I c6. 将两个不同型号的灯泡串联在电路中,发现两灯的亮度不同,甲灯比乙灯亮,则下列说法正确的是 ( ) A. 两灯中的电流不相等,甲灯中电流大于乙灯中电流 B. 两灯中的电流不相等,乙灯中电流大于甲灯中电流 C. 两灯中的电流相等D. 无法判断两灯中电流的大小 7. ( )8. 如图所示,A 段横截面积是B 段的4倍,则通过A 段与B 段处的电流的关系是 ( ) A. I A =I B B. I A >I BC. I A <I BD. 无法确定9. 如图所示,要直接测出通过灯泡L 1的电流,应将电流表 ( ) A. 接在a 处 B. 接在b 处 C. 接在c 处D. 接在a 、b 、c 处都可以10. 下面的几种叙述中,属于并联电路特征的是 ( ) A. 电路中每一处的电流都相等 B. 开关的控制作用跟位置无关 C. 各支路上的电流都相等 D. 各支路上的用电器互不影响11. 如图所示,当开关S 1、S 2都闭合时,电流表示数为I ;当开关S 闭合、S 断开时,电流表示数为I ´。

新人教版《第五章 电流和电路》单元测试B卷及答案

新人教版《第五章 电流和电路》单元测试B卷及答案

新人教版《第五章电流和电路》单元测试B卷及答案时量:60分钟满分:100分一、选择题(13×3分)1.如图所示为一块电流表,则在电流表工作的过程中的能量转化是()A.机械能转化为电能B.电能转化为机械能C.电能转化为内能D.内能转化为电能2.有一人轻质小球,用细线悬挂起来,则下列方法中不能判断它是否带电的是()C.用验电器的金属球接触它,如果验电器的金属箔片张开,则小球一定带电D.如果小球能够吸引小纸屑,则小球一定带电3.家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法()A.都是串联的B.有并联,也有串联的C.都是并联的D.都不对4.由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路.当断开电键时,两个灯泡都不发光;闭合电键,两个灯泡都发光,则下面说法中正确的是()A.两灯泡一定是串联连接B.两灯泡一定是并联连接C.以上两种情况都有可能D.以上都不对5.将几个相同的小灯泡串联后接入电路,闭合开关后发现只有一个小灯泡不亮.这个小灯泡不亮的原因可能是()A.电路中某处发生了开路B.开关接触不良C.此灯泡两端发生了短路D.此灯泡已烧坏6.对于由一个电源,三盏相同的小灯泡,一个开关和若干条导线组成的电路,当开关断开时,下列说法不正确的是()A.如果三盏灯都不亮,则三盏灯一定是串联B.如果三盏灯都不亮,则三盏灯可能是并联C.如果只有一盏灯亮,则三盏灯一定不是串联D.如果只有一盏灯亮,则三盏灯一定是并联7.小明要用一个开关同时控制两盏电灯的发光或熄灭,,则这两盏电灯()A.一定是串联B.一定是并联C.可能是串联,也可能是并联D.以上说法都错。

8.如图用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,则()A.a上的一些电子转移到b上,瞬时电流方向b→aB.b上的一些电子转移到a上,瞬时电流方向a→bC.b上的一些正电荷转移到a上,瞬时电流方向b→aD.a上的一些正电荷转移到b上,瞬时电流方向a→b9.关于图中的实物连接图,下列说法正确的是()A.L1和L2是串联B.L1和L3是串联C.L1、L2、L3是串联D.L1、L2、L3是并联10.在如图所示的各电路中,开关S闭合后,小灯炮L1、L2都能发光的是()11.用塑料梳子梳头时会因为摩擦而起电,经检验塑料梳子带负电,则梳头时 ( ) A.塑料梳子失去一些电子 B. 塑料梳子得到一些电子C.头发得到一些电子 D.头发和梳子间没有电子转移12.1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时,使用了一种石墨炸弹,这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上,造成电厂停电.这种炸弹的破坏方式主要是: ( )A.炸塌厂房 B.炸毁发电机 C.使设备短路 D.切断输电线13.在如图所示的电路图中,错误的是 ( )二、填空题(22×1分)14.绸子摩擦过的玻璃棒带正电,是因为摩擦过程中玻璃棒 电子(选填“得到或失去”)。

初二物理章节练习第五章 电流和电路

初二物理章节练习第五章 电流和电路

初二物理章节练习第五章:电流和电路姓名:班级一、电荷1.用绸子在玻璃棒上摩擦,使玻璃棒上带了电。

这种用摩擦的方法使物体带电的现象叫做________________。

2.自然界中存在__________种电荷,电荷间的相互作用规律是:同种电荷相互______,异种电荷相互__________。

3.物体带电主要是由于____________从一个物体____________到另一个物体上,物体有了____________而带负电,缺少了____________就带正电,因此,摩擦起电创造了电____________,实质是电子____________的过程。

4.如右图所示,标出了制成铅笔的几种材料名称,通常条件下(只选一种)是绝缘体。

5.将塑料包扎绳撕裂成细丝状,用手捋几下,细丝就会向四周散开,这是因为()A.细丝很轻,受空气浮力作用所以向四周漂浮起来B.用手捋细丝,细丝变形了,所以向四周散开了C.用手摩擦细丝,使它们带上同种电荷从而相互排斥,所以向四周散开D.以上说法都不对6.下列关于物质分类合理的是()A.铅笔芯、橡胶、铁是导体B.塑料、干木棒、陶瓷是绝缘体C.铁、冰、玻璃是晶体D.蜡、食盐、水银是非晶体7.下列材料属于半导体材料的是()A.铜B.石墨C.橡胶D.硅8.在晴朗的冬日,用塑料梳子梳干燥的头发,头发会越梳越蓬松,主要原因是()A.梳头时,空气进入头发 C.头发和梳子摩擦后,头发因带同种电荷而相互排斥B.梳子对头发有吸引作用 D.头发和梳子摩擦后,头发因带异种电荷而相互吸引9.摩擦后带的电荷,在生产和生活上给人们带来很多麻烦,下列各种现象中,由于摩擦起电引起的是()A.印刷厂里的纸张粘在一起不容易分开B.化纤布料的衣服容易吸附灰尘C.买食品时,装食品的薄塑料袋粘在手上甩不掉D.冬天用湿手去摸室外的铁棒,手会被粘在铁棒上10.2010黑龙江哈尔滨模拟电视机的荧光屏上经常粘有灰尘,这是因为电视机工作时,屏幕上带有___________,而具有了___________的性质。

第五章《电流和电路》练习题

第五章《电流和电路》练习题

2013学年全国中考物理试题汇编第五章《电流和电路》练习题2013学年全国中考物理试题汇编第五章《电流和电路》练习题一、选择题(共41小题,每小题3分,满分123分)1.(3分)如图所示,要使灯泡L1和L2组成并联电路,应().C D.4.(3分)(2011•杭州)利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电.其中“光控开关”能在天黑时.C D..C D.6.(3分)(2011•天水)如图所示,开关S、S1、S2都闭合时.灯泡L1与L2组成并联电路的是().C D.7.(3分)某保密室有三道门,关上一道门相当于闭合一个开关,当三道门都关上时,值班室内的绿色指示灯L才.C D.8.(3分)(2011•成都)右图所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏灯,每盏灯的额定电压都是220V.则选项中所示电路中,与之对应的是().D9.(3分)(2008•广东)小轿车上都装有一个用来提醒司机是否关好车门的指示灯.四个车门中只要有一个门没关.C D.10.(3分)如图所示的电路中,闭合开关后两盏灯都可能发光的是()11.(3分)高压输电网中的铁架与导线之间必须用绝缘材料连接,由于长期暴露在室外,要求这种材料的性质相当.C D.24.(3分)(2011•自贡)用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷.下列说法25.(3分)(2011•苏州)甲、乙两种干燥的绝缘物体,甲的原子核对核外电子的束缚能力较强.将它们相互摩擦后26.(3分)(2011•大庆)四个悬挂着的通草小球,静止时的位置关系如图所示,下列说法正确的是( ). C D .29.(3分)(2011•天津)如图甲所示,验电器A 带负电,B 不带电.用带有绝缘柄的金属棒把验电器A 、B 两金属球连接起来的瞬间(如图乙所示),金属棒中( )31.(3分)图所示电路与的实物图相符的是( ). CD .32.(3分)(2011•清远)如图所示,下列四个电路图中与右边实物图对应的是( ).CD .. C D . 34.(3分)在如图所示的四个电路中,与实物图对应的是( ).C D ..C D .36.(3分)(2011•衢州)为保证司乘人员的安全,轿车上设有安全带未系提示系统.当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起;若系上安全带,则开关S2闭合,指示灯.C D37.(3分)(2011•宜昌)在击剑比赛中,当甲方运动员的剑击中乙方的导电服时(相当于开关“S甲”闭合),电路导通,乙方指示灯L乙亮;反之当乙方的剑击中甲方的导电服时(相当于开关“S乙”闭合)甲方所示灯L甲亮.图中能.C D.38.(3分)密室有两把不同的钥匙,分别由两个人保管.只有当两把钥匙都插入钥匙孔(相当于闭合开关)电动门.C D.39.(3分)(2011•湛江)保密室有两把不同的钥匙,分别由两个人保管.只有当两把钥匙都插入匙孔(相当于闭合.C D.40.(3分)(2011•菏泽)小明居住的帝都花园中有很多路灯,晚上没有行人时,灯仍然亮着.他想:能不能在晚上没有行人通过时,路灯能自动熄灭呢?通过查资料知道有一种“光控开关(天黑时自动闭合,天亮时自动断开);还有一种“声控开关”(有声音时自动闭合,一分钟后,若再无声音就自动断开).小明利用这两种开关设计了一个“聪明”的电路:(1)白天路灯不亮;(2)晚上有人走动发出声音时,路灯自动亮起来,一分钟后,若再无声音就自动断开..C D.41.(3分)(2011•兰州)如图所示,在练习使用电流表的实验中,某同学发现电流表(0~3A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是()二、解答题(共9小题,满分0分)42.电视机的遥控器由两节干电池供电,其工作电压为_________V.电视机的荧光屏上常常带有灰尘,这是因为电视机工作时,荧幕上带有_________而具有了吸引轻小物体的性质.43.电扇使用一段时间后,为什么扇叶容易沾上灰尘?44.如图所示,电流表的读数是_________A.45.如图所示电路,闭合开关时,发现灯泡L1、L2均不亮,电流表指针几乎没有偏转.某同学用一根导线去查找电路故障:他将开关闭合,然后将导线并联在L1两端,发现L2亮,电流表指针发生偏转,由此可知电路故障可能是(电流表的量程较大)_________.46.示教板上面安装两个完全相同的灯泡,都能发光.在不看示教板背面电路连接,不用其他任何仪器的情况下,判断它们是串联还是并联47.如图甲所示,把玻璃珠接入电路中,闭合开关,发现小灯泡不发光.说明:_________;现给玻璃珠加热,如图乙所示,当玻璃珠加热到红炽状态时,发现小灯泡发光,说明:_________.48.有一种材料,它的导电性介于导体和绝缘体之间,这种材料称为_________材料,电脑的微处理器就是由成千上万个这种材料制成的元件组成;某些材料在特定温度下,电阻接近于零,这种材料物理学上称之为_________材料,此处的特定温度通常_________(选填“很高”、“接近常温”或“很低”).49.请你根据实物电路,在方框中画出电路图.51.(2012•绥化)汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯.(1)位于同侧的前后两个转向灯是如何连接的?说出你的判断理由.(2)要打开转向灯,司机需拨动一下方向盘旁的一根杆子,这根杆子的作用相当于电路中的哪个元件?2013学年全国中考物理试题汇编第五章《电流和电路》练习题参考答案与试题解析一、选择题(共41小题,每小题3分,满分123分)1.(3分)如图所示,要使灯泡L1和L2组成并联电路,应().C D.4.(3分)(2011•杭州)利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电.其中“光控开关”能在天黑时.C D..C D..C D.7.(3分)某保密室有三道门,关上一道门相当于闭合一个开关,当三道门都关上时,值班室内的绿色指示灯L才.C D.8.(3分)(2011•成都)右图所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏灯,每盏灯的额定电压都是220V.则选项中所示电路中,与之对应的是().D9.(3分)(2008•广东)小轿车上都装有一个用来提醒司机是否关好车门的指示灯.四个车门中只要有一个门没关.C D.10.(3分)如图所示的电路中,闭合开关后两盏灯都可能发光的是()11.(3分)高压输电网中的铁架与导线之间必须用绝缘材料连接,由于长期暴露在室外,要求这种材料的性质相当20.(3分)如图所示电路中,属于串联电路的是().C D.24.(3分)(2011•自贡)用塑料梳子在干燥的头发上梳几下,梳子上会带电,经检验梳子带的是负电荷.下列说法25.(3分)(2011•苏州)甲、乙两种干燥的绝缘物体,甲的原子核对核外电子的束缚能力较强.将它们相互摩擦后26.(3分)(2011•大庆)四个悬挂着的通草小球,静止时的位置关系如图所示,下列说法正确的是(). C D .29.(3分)(2011•天津)如图甲所示,验电器A 带负电,B 不带电.用带有绝缘柄的金属棒把验电器A 、B两金属球连接起来的瞬间(如图乙所示),金属棒中( )31.(3分)图所示电路与的实物图相符的是().C D.32.(3分)(2011•清远)如图所示,下列四个电路图中与右边实物图对应的是().C D.34.(3分)在如图所示的四个电路中,与实物图对应的是().C D .36.(3分)(2011•衢州)为保证司乘人员的安全,轿车上设有安全带未系提示系统.当乘客坐在座椅上时,座椅下的开关S 1闭合,若未系安全带,则开关S 2断开,仪表盘上的指示灯亮起;若系上安全带,则开关S 2闭合,指示灯.C D37.(3分)(2011•宜昌)在击剑比赛中,当甲方运动员的剑击中乙方的导电服时(相当于开关“S甲”闭合),电路导通,乙方指示灯L乙亮;反之当乙方的剑击中甲方的导电服时(相当于开关“S乙”闭合)甲方所示灯L甲亮.图中能.C D.38.(3分)密室有两把不同的钥匙,分别由两个人保管.只有当两把钥匙都插入钥匙孔(相当于闭合开关)电动门.C D.39.(3分)(2011•湛江)保密室有两把不同的钥匙,分别由两个人保管.只有当两把钥匙都插入匙孔(相当于闭合.C D.40.(3分)(2011•菏泽)小明居住的帝都花园中有很多路灯,晚上没有行人时,灯仍然亮着.他想:能不能在晚上没有行人通过时,路灯能自动熄灭呢?通过查资料知道有一种“光控开关(天黑时自动闭合,天亮时自动断开);还有一种“声控开关”(有声音时自动闭合,一分钟后,若再无声音就自动断开).小明利用这两种开关设计了一个“聪明”的电路:(1)白天路灯不亮;(2)晚上有人走动发出声音时,路灯自动亮起来,一分钟后,若再无声音就自动断开..C D.41.(3分)(2011•兰州)如图所示,在练习使用电流表的实验中,某同学发现电流表(0~3A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是()二、解答题(共9小题,满分0分)42.电视机的遥控器由两节干电池供电,其工作电压为3V.电视机的荧光屏上常常带有灰尘,这是因为电视机工作时,荧幕上带有电荷而具有了吸引轻小物体的性质.43.电扇使用一段时间后,为什么扇叶容易沾上灰尘?44.如图所示,电流表的读数是0.18A.45.如图所示电路,闭合开关时,发现灯泡L1、L2均不亮,电流表指针几乎没有偏转.某同学用一根导线去查找电路故障:他将开关闭合,然后将导线并联在L1两端,发现L2亮,电流表指针发生偏转,由此可知电路故障可能是(电流表的量程较大)L1断路.46.示教板上面安装两个完全相同的灯泡,都能发光.在不看示教板背面电路连接,不用其他任何仪器的情况下,判断它们是串联还是并联47.如图甲所示,把玻璃珠接入电路中,闭合开关,发现小灯泡不发光.说明:玻璃珠不容易导电(或:玻璃珠是绝缘体);现给玻璃珠加热,如图乙所示,当玻璃珠加热到红炽状态时,发现小灯泡发光,说明:红炽状态下的玻璃珠是导体.48.有一种材料,它的导电性介于导体和绝缘体之间,这种材料称为半导体材料,电脑的微处理器就是由成千上万个这种材料制成的元件组成;某些材料在特定温度下,电阻接近于零,这种材料物理学上称之为超导材料,此处的特定温度通常很低(选填“很高”、“接近常温”或“很低”).49.请你根据实物电路,在方框中画出电路图.51.(2012•绥化)汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯.(1)位于同侧的前后两个转向灯是如何连接的?说出你的判断理由.(2)要打开转向灯,司机需拨动一下方向盘旁的一根杆子,这根杆子的作用相当于电路中的哪个元件?参与本试卷答题和审题的老师有:dongfeng;LSL;空气凤梨;刘治强;fhp826;qsqvqj;山东张洪霞;刘伟;外星人;hyan;ghf198;碧浪淘沙;pyw;pydrx;胡新民;东方星;卢远望;同晓晓;qxdn(排名不分先后)菁优网2013年3月1日。

电流和电路练习题(含答案)(word)

电流和电路练习题(含答案)(word)

电流和电路练习题(含答案)(word)一、电流和电路选择题1.如图所示是一个能吹出冷热风的电吹风简化电路图,图中A是吹风机,B是电热丝.下列分析正确的是()A. 只闭合开关S2,电吹风吹出热风B. 只闭合开关S1,电吹风吹出冷风C. 同时闭合开关S1、S2,电吹风吹出冷风D. 同时闭合开关S1、S2,电吹风吹出热风【答案】 D【解析】【解答】开关S2在干路上,S1在B所在的支路.A、只闭合开关S2时,电热丝所在支路的开关是断开的,电热丝不工作,只有吹风机接入电路,吹出冷风,A不符合题意;B、此时干路开关S2是断开的,电路没有接通,所有用电器都不工作,B不符合题意;C、同时闭合开关S1、S2时,电热丝与吹风机并联接入电路,同时工作,吹出热风,C不符合题意,D符合题意.故答案为:D.【分析】根据电路的工作状态,电路并联,且电热丝有开关,并联时同时工作.2.妈妈买了一个便携式榨汁机,小明通过阅读说明书.他了解到为保障安全,该榨汁机设置了电源开关S和安全开关S1,当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动开始榨汁.下列四张电路图中符合要求的是()A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时,用电器才能工作,此时电路中的开关和用电器是串联的,C符合题意。

故答案为:C.【分析】电路中多个开关共同控制用电器时,各个开关和用电器是串联的。

3.下列各电路中,闭合开关,两个灯泡不能都发光的电路是()A. B.C. D.【答案】C【解析】【解答】解:A、由图示电路图可知,两灯泡并联,闭合开关,两灯泡都发光,故A错误;B、由图示电路图可知,两灯泡串联,闭合开关,两灯泡都发光,故B错误;C、由图示电路图可知,闭合开关,灯L2发光,灯L1被短路,L1不能发光,即两个灯泡不能都发光,故C正确;D、由图示电路图可知,闭合开关,两灯泡并联接入电路,两灯泡都发光,故D错误;故选C.【分析】灯泡所在电路是通路时灯泡发光,如果灯泡所在电路是断路或灯泡被短路,则灯泡不发光,分析图示电路图,然后答题.4.如图所示的电路,闭合电键S,下列判断中正确的是()A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知:电流从电源的正极出发,分两条支路:1.经电流表、灯L1,2.经L2后,与L1的电流汇合经开关S返回电源负极,所以电路中有两条电流路径,故灯L1、L2并联;A不符合题意;因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流,B不符合题意,C. 符合题意.故答案为:C.【分析】根据串联电路中电流只有一条路径,并联电路中电流有多条路径,由此判断电路的连接方式;电流表应与被测元件串联,由此判断电流表所测物理量.5.如图所示的电路,要使两个小灯泡L1, L2串联,应()A. 断开开关S1, S2,闭合开关S3B. 断开开关S1, S3,闭合开关S2C. 断开开关S1,闭合开关S2, S3D. 断开开关S2,闭合开关S1, S3【答案】 B【解析】【解答】解:电流从正极开始,依次经过灯泡L1、S2、L2回到电源负极,因此断开开关S1, S3,闭合开关S2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

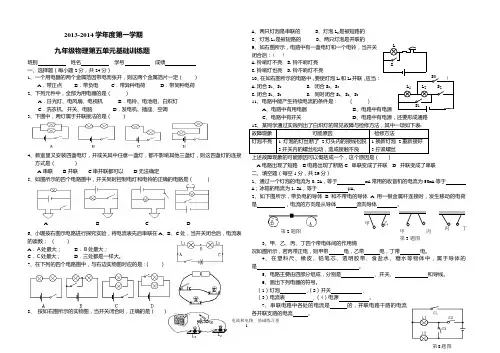

八年级物理第五单元基础训练题
班别姓名
学号成绩
一、选择题(每小题2分,共24分)
1、一个用电器的两个金属箔因带电而张开,则这两个金属箔片一定()
A.带正点 B.带负电 C.带异种电荷 D.带同种电荷
2、下列元件中,全部为用电器的是()
A.日光灯、电风扇、电视机 B.电铃、电池组、白炽灯
C.洗衣机、开关、电脑 D.发电机、插座、空调
3、下图中,两灯属于并联接法的是()
4、教室里又四盏电灯,开或关其中任意一盏灯,都不影响其他三盏灯,则这四盏灯的连接
方式是()
A.串联
B.并联
C.串并联都可以
D.无法确定
5、如图所示的四个电路图中,开关同时控制电灯和电铃的正确的电路是()
6、小珊按右图示电路进行探究实验,将电流表先后串联在A、B、C处,当开关闭合后,电
流表的读数:()
A.A处最大; B.B处最大;
C.C处最大; D.三处都是一样大。

7、在下列的四个电路图中,与右边实物图对应的是:()
8、按如右图所示的实物图,当开关闭合时,正确的是()
A、两只灯泡是串联的
B、灯泡L2是被短路的
C、灯泡L1是被短路的
D、两只灯泡是并联的
9、如右图所示,电路中有一盏电灯和一个电铃,当开关
闭合后:( )
A.铃响灯不亮
B.铃不响灯亮
C.铃响灯也亮
D.铃不响灯不亮
10、在如右图所示的电路中,要使灯泡L1和L2并联,应当:( )
L
S
S2
S3
L2
L1
A B C D
A.闭合S 1、S 2
B. 闭合S 2、S 3
C.闭合S 1、S 3
D. 同时闭合S 1、S 2、S 3
11、电路中能产生持续电流的条件是: ( )
A 、电路中有用电器
B 、电路中有电源
C 、电路中有开关
D 、电路中有电源,还要形成通路 12、某同学通过实践列出了白炽灯的常见故障与检修方法,其中一项如下表: 故障现象
可能原因
检修方法 灯泡不亮 1灯泡的灯丝断了 2.灯头内的接线松脱 3.开关内的螺丝松动,造成接触不良
1换新灯泡 2.重新接好 3.拧紧螺丝
上述故障现象的可能原因可以慨括成一个,这个原因是( )
A.电路出现了短路
B.电路出现了断路
C. 串联变成了并联
D. 并联变成了串联 二、填空题(每空1分,共29分)
1、通过一个灯泡的电流为0.2A ,等于 mA ;常用的收音机的电流为50mA ,等于 A ;冰箱的电流为1.2A ,等于 μA 。

2、如下图所示,带负电的导体B 和不带电的导体A 用一根金属杆连接时,发生移动的电荷是 ,电流的方向是从导体 流向导体 。

3、甲、乙、丙、丁四个带电体间的作用情
况如图所示,若丙带正电,则甲带 电,乙带 电,丁带 电。

4、在塑料尺、橡皮、铅笔芯、透明胶带、食盐水、糖水等物体中,属于导体的是 。

5、电路主要由四部分组成,分别是 、开关、 和导线。

6、画出下列电器的符号。

(1)灯泡 ,(2)开关 , (3)电流表 ,(4)电源 。

7、串联电路中各处的电流是 的,并联电路干路的电流 各并联支路的电流 。

8、如右图示要使两灯串联,应闭合开关______;只闭合开关S 1和S 3,两灯_____联;为避免短路,不能同时闭合开关________。

9、在“用电流表测电流”的实验中,连接电路前首先应认真观察电流表,明确电流表的_________、最小刻度值以及指针是否指在零刻度位置。

在测量时,电流表必须 (填“串联”或“并联”)在待测电路中,让电流从它的 接线柱流入,在某次测量中,使用的电流表量程及指针位置如图所示,则此时刻度盘上每一小格表示的电流值是_______A ,所测得的电路中的电流值是_______A 。

10、如右图所示电路中,两个灯泡L 1 和L 2是 联。

A1测量的是 的电流强度,A2测量 的电流强度。

第2题图
甲 丙


第3题图
第9题图 第8题图
第10题
三、作图、实验题(第1小题4分,第2小题10分,第3小题12分,共26分)
1、有一个电池组、一个灯泡、一个开关和一些导线。

利用这些元件按要求连接电路,并在虚线框中画出对应的电路图。

要求:开关闭合时电灯发亮,开关断开时电灯熄灭。

2、张明同学进行探究实验的电路如图12所示,他用电流表分别在A、B、C三处测得电流如下表.请帮他完成如下几项工作:
(1)比较上表数据,可以得出结论是:;
(2)张明把电流表接入
A点,当闭合开关时,发现电流表指针如图13所示,出现这种情况的原因是 .
(3)当张明更换电压不同的电源后,将两个电流表接入如图甲所示的两个位置测量,电流表A1和A2读数分别如图(a)、(b)所示,请你帮忙读出电流大小分别是:A1表为 A,A2表为 A,推算出通过灯泡L2的电流大小为 A。

3、在用电流表测电流的实验中:
测量处 A B C
电流(安)0.5 0.2 0.3 图12 图13
(1)连接电路时,开关应,电流表应先用量程试触;
(2)若某同学连接的电路如图甲所示,则电流表测的是灯的电流。

合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是 mA;
(3)只要改动一根导线就可测总电流,请在图甲中用“×”号指出需改动的导线,并用笔画线在图中作出改动;
(4)若合上开关后,灯均亮,电流表指针不发生偏转,那么可能原因是()
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
四、计算、综合能力题(第1小题5分,第2小题16分,共21分)
1、在如图所示的电路中,通过L1的电流I1=0.6A,电流表A2与A的示数之比
I1:I为1:3,那么电流表A2的示数为多少?
2、在“探究串并联电路中的电流规律”时,小石设计了如下图两个电路,请按要求回答下列问题:
(1)探究图甲的串联电路中的电流有什么关系,进行猜想或假设之前,你把电流与生活中的进行类比,依照经验你作出的猜想是。

(2)在进行探究性实验时,为了找出图甲中电流的规律,需要测量处的电流,把分别连入电路中各处,看各点之间的电流有什么关系。

在B点接入电流表测量电流时,电流表的正接线柱应该在(填“左”或“右”)。

为了使得出的结论更具普遍性,可换用另外两个小灯泡,再次测量,看各点之间的电流是否还有同样的关系。

(3)探究图乙的并联电路中的电流有什么关系,进行猜想或假设之前,你把并联电路的电流大小与生活中的自来水系统中的主干管和支管进行类比,依照经验你作出的猜想是。

(4)分析图甲、乙实验的测量结果,能得到的初步结论是:串联电路中;并联电路中。

2011-2012学年八年级物理第一学期
会城街道八年级物理第五单元基础训练参考答案
一、选择题(每小题3分,共30分)
1、D
2、A
3、A
4、B
5、C
6、D
7、D
8、B
9、A 10、C 11、D 12、B 二、填空题(每空1分,共26分)
1、200 0.05 1.2×106
2、负电荷 A B
3、正 负 负
4、铅笔芯和食盐水
5、电源 用电器
7、相等 等于 之和 8、S 2 并 S 2 和S 3
9、量程 串联 正 0.1 0.5 10、并联 L 1 干路
三、作图、实验题(第1小题6分,第2小题10分,第3小题12分,共28分) 1、如图
2、(1)并联电路中,干路电流等于各支路电流之和; (2)电流表的正、负接线柱接反了; (3)0.24 0.7 0.46
3、(1)断开 0~3A (2)L 2 460 (3)如图 (4) C
四、综合能力题(共16分,每空2分) 1、
2、(1)水流 串联电路中的电流处处相等 (2)A 、B 、C 电流表 右
(3)并联电路中,干路电流等于各支路电流之和。

的示数为答,已知的电流;测通过的电流,测通过测干路总电流,并联,电流表与解:图中电路A A A A A I I I I I I A A I I I I A I L A L A A L L 2.1:2.16.08.18.16.033;
3
1
6.02122
1111221121=-=-=∴+==⨯==∴==
(4)电流处处相等干路电流等于各支路电流之和(注:可编辑下载,若有不当之处,请指正,谢谢!)。
