针织学第十二章 经编机的成圈机件与成圈过程
成圈原理
成圈原理成圈是由旧线圈、新纱线和织针间产生一定的相对运动而完成。
1.起始位置:旧线圈使针舌呈开启状态，针舌端低于沉降片的片肩。
（1）2.退圈：使织针向上移动，旧线圈由针舌移到针杆的过程。
（2）3.垫纱：退圈后的织针受压针三角的作用向下运动，针钩从导纱器上勾取新纱线扥过程。
（3）4.闭口：织针继续下降时由旧线圈使针舌上翻而关闭针口。
（4）5.套圈：织针继续在三角的作用下而下降，旧线圈套在关闭的针舌上。
（4）6.脱圈、成圈、弯纱：织针继续下降，旧线圈从针钩脱到喂入的新纱线上的过程叫脱圈；喂入的纱线，穿过旧线圈被针钩所弯曲，形成一只新线圈的过程叫弯纱和成圈；弯纱深度的大小，决定织物的线圈长度。
弯纱结束后，织针在三角的作用下回到起始位置。
（5）7.牵拉：弯纱结束后沉降片开始向针筒中心推进，此时片喉将新线圈的沉降弧推向针背，使新线圈与织针垂直，织针上升时可避免旧线圈重新套入针头，（6）原料1.种类：天然纤维、化学纤维1）天然纤维：动物—毛、丝（羊毛、兔毛、蚕丝）植物—棉、麻矿物—石棉2）化学纤维：人造—是用木材、草类加工而成合成—是用石油、天然气、煤加工而成1.化学纤维产品中，合成短纤维一律称为“纶”。
纤维素短纤维一律称为“纤”。
长丝一般在纶或纤的末尾加称“丝”。
2.纯纺纱线在品种前面标明纯纺原料的名称。
如涤纶纱。
3.混纺纱线在品种前面标明原料名称时，则按混纺比例大小顺序排列，比例大的在前，如果比例相等，则按天然纤维、合成纤维、纤维素的顺序排列。
混纺所用的原料之间以斜线“/”表示。
如：35%棉花与65%涤纶混纺纱，则称65/35涤/棉混纺纱.•纱是单股直接纺出的纤维。
线是由单纱加捻后合并而成的，准确地说叫做股线。
•纱：一般是是用短纤维纺成，例如：棉花的纤维长度为38mm•丝：一般指单根纤维的长度很长或者无限长，例如：涤纶丝，锦纶丝。
•包覆丝通常指涤纶或锦纶或其他长丝通过机械包覆或空气包覆方式包覆在氨纶四周，一般指长丝包覆。
成圈的八个过程
（1）退圈：舌针从低位置上升至最高点，旧线圈从针钩内移至针杆上完成退圈，如图2-4中舌针1-5和图2-5（1）、（2）、（3）。
其中图2-5（1）表示成圈过程的起始时刻，此时沉降片想针筒中心挺足，用片喉握持旧线圈的沉降弧，防止退圈时织物随针一起上升。
（2）垫纱：舌针在下降并与导纱器的相对运动过程中，从导纱器引出的新纱线垫入针钩下，如图2-4中舌针6-7和图2-5（4）。
此时沉降片想外退，为弯纱做准备。
（3）闭口：随着舌针的下降，针舌在旧线圈的作用下向上翻转关闭针口，如图2-4中舌针8-9和图2-5（5），这样旧线圈和即将形成的新线圈就分隔在针舌两侧，为新线圈穿过旧线圈做准备。
（4）套圈：舌针继续下降，旧线圈沿着舌针上移，套在针外，如图2-4中舌针9和图2-5（5）。
（5）弯纱：舌针的下降使针钩接触新纱线开始逐渐弯纱，并一直延续到线圈最终形成，如图2-4中舌针9-10和图2-5（5）、（6）。
此时沉降片已移至最外位置，片鼻离开舌针，这样不妨碍新纱线的弯纱成圈。
（6）脱圈：舌针进一步下降使旧线圈从针头上脱下，套到正在进行弯纱的新线圈上，如图2-4中舌针10和图2-5（6）。
（7）成圈：舌针下降到最低位置而形成设定大小的新线圈，如图2-4中舌针10和2-5（6）。
（8）牵拉：借助牵拉机构产生的牵拉力把脱下的旧线圈和刚形成的新线圈拉向舌针背后，脱离编织区，防止舌针再次上升时旧线圈回套到针头上。
此阶段沉降片从最外移至最里位置，用其片喉握持与推动线圈，辅助牵拉机构进行牵拉，同时为了避免新形成的线圈张力过大，舌针作少量回升，如图2-5中（6）（1）。
就成圈方法而言，按照上述顺序进行成圈的过程称之为编结法成圈。
针织学试卷,
针织学试卷,针织学1（纬编）作业习题第⼀章（纬编概述）习题1.线圈由哪⼏部分组成，纬编针织物的结构有何特征？2.⾆针、复合针和钩针的特点和主要应⽤。
3.编结法和针织法的成圈过程分为哪些阶段，两者有何不同？4.如何来获取针织物的线圈长度，它对针织物性能有什么影响？5.⽐较针织物稀密程度有哪些指标，应⽤条件是什么？6.纬编针织物组织分⼏类，各有何特点。
7.表⽰纬编针织物结构的⽅法有⼏种，各⾃的适⽤对象。
8.纬编针织机⼀般包括哪⼏部分，主要技术规格参数有哪些？9.机号与可以加⼯纱线的细度有何关系？10.常⽤的纬编针织机有⼏类，各⾃的特点与所加⼯的产品是什么？11.针织⽤纱有哪些基本要求？12.筒⼦的卷装形式有⼏种，各适⽤什么原料？第⼆章（纬编基本组织与变化组织及圆机编织⼯艺）习题1.平针组织有哪些结构参数，其相互关系如何？2.可采取哪些措施来提⾼针织物的尺⼨稳定性？3.平针组织的特性和⽤途是什么？4.单⾯圆纬机针的上升动程影响到什么，如何才能做到正确垫纱？5.弯纱过程的最⼤弯纱张⼒与哪些因素有关？6.圆纬机实际编织时，如何改变线圈长度，调整弯纱三⾓位置的作⽤是什么？7.双向运动沉降⽚的⼯作原理与优缺点。
8.变化平针组织的结构和编织⼯艺与平针组织有何不同？9.罗纹组织种类有哪些，如何在不同种类的罗纹组织之间⽐较它们的横向密度？10.罗纹组织的特性和⽤途是什么？11.滞后成圈，同步成圈和超前成圈的特点与适⽤对象。
12.双罗纹组织的结构与罗纹组织有何不同，前者有何特性和⽤途？13.⽐较双罗纹机与罗纹机在成圈机件及其配置⽅⾯的相同和不同之处。
14.如要在双罗纹机上编织下列图⽰的花⾊双罗纹织物（⼀个完全组织的花型），试画出编织图，作出相应的织针和三⾓排列以及⾊纱配置。
双反⾯组织的结构和外观特征怎样，有何特性和⽤途？双反⾯机有哪些成圈机件，其如何配置，双反⾯组织如何编织？第三章（纬编花⾊组织与圆机编织⼯艺）习题1.结构均匀与不均匀提花组织有何区别？完全与不完全提花组织有何区别，其反⾯组织有哪些，各有何特点？提花组织如何编织？2.什么是线圈指数，它的⼤⼩关系到什么？3.连续集圈次数的多少将影响到什么？集圈组织如何编织？4.添纱组织有哪⼏种，结构各有何特点？影响地纱和添纱线圈的正确配置的因素有哪些？5.衬垫纱的衬垫⽅式有哪些？添纱衬垫组织如何编织？6.衬纬组织的纬纱对织物性能有何影响，衬纬组织如何编织？7.⽑圈组织有哪些种类，结构各有何特点？常⽤的⽑圈沉降⽚有哪些构型，它们在编织过程中起到了哪些作⽤？如何改变⽑圈长度？8.调线组织可以在哪些纬编组织基础上得到？四⾊调线装置如何完成调线过程？9.什么是绕经组织的花宽，它取决于哪些因素？绕经导纱器的配置和垫纱与普通导纱器有何不同？10.长⽑绒组织有⼏种，其结构和编织⽅法有何区别？11.纱罗组织与菠萝组织在结构和编织⽅法⽅⾯有何不同？移圈⽤机件与普通成圈机件有何不同？12.瑞⼠式与法式点纹组织有何区别？画出与这两种点纹组织编织图相对应的三⾓排列图？13.胖花组织与提花组织有哪些相同和不同之处？14.双罗纹机型复合组织与罗纹型复合组织在结构和性能⽅⾯有什么不同？15.纬编花⾊组织中，哪些组织可以形成下列花⾊效应：（1）⾊彩图案（2）横条纹（3）纵条纹（4）孔眼（5）凹凸（6）⽑绒表⾯（7）丝盖棉第四章（圆纬机的选针与选沉降⽚原理及应⽤）习题??1.选针与选⽚装置分⼏种类型，各有何特点？2.分针三⾓选针的特点和适⽤对象是什么？3.多针道变换三⾓选针的花宽和花⾼与哪些因素有关？4.画出与编织图3－86和3－92相对应的织针与三⾓排列图，并说明这两种组织在什么针织机上编织。
经编机的构造与原理培训课件
2．针与沉降片的配合
（1） 针上升退圈时，沉降片前移，沉降片下平面压住旧线圈不使其随针 一起上升。
（2） 导纱针向机前回摆时，沉降片后退。
（3） 针头下降到低于栅状板上平面时，沉降片前移到栅状板上方。
（四）舌针经编机成圈特点
1. 成圈运动简单，织针只需上升到垫纱高度停留一段时间，梳栉完成针前 垫纱，然后即下降，完成一个循环的编织。
2．沉降片 如图下（2）所示，它的片喉与片鼻握持旧线圈，当针上升时， 不致与针同时上升，使退圈不足。套圈时沉降片后移，片腹将旧线圈上抬 加速套圈进行。新线圈形成后，沉降片前移对脱下的旧线圈进行牵拉。沉 降片由薄钢片制成，表面光滑无毛刺，为了便于安装，将32片按机号规定 隔距用含锡合金铸成一块沉降片座片，为使沉降片前端不致晃动变形，其 前端也用含锡合金铸在一起。
6.在运转中为防止针舌的反拨关闭，还需要加装防舌针自闭钢丝，但如钢 丝安装不当，会带来很多不利，如损坏针舌，造成漏针等。
7. 舌针的制造比较复杂; 舌针成圈运动所需动程最大，直接影响车速。
三、钩针经编机的成圈机件与成圈过程
（一）钩针经编机的成圈机件
1．钩针 如下图（1）所示，钩针是最主要的成圈机件，它上升作退圈运 动，下降作成圈运动，钩针的形状和尺寸直接影响机器的运转速度。针钩 长度决定了针的动程，动程又决定了机器的运转速度。
3．压板 用来将针钩尖压入针槽内，使针口封闭。如图下（3）所示，压板 用塑胶层压板制成，具有一定的硬度，耐磨，重量较轻。压板作用面必须 平直、光滑，否则易造成集圈疵。
4．导纱针 用来引导绕针运动，将纱线垫到针上。如图下（4）所示，导 纱针头部较薄，便于带引纱线在针间摆过，容纱间隙增大，而根部较厚， 以增加强度，不易使导纱针变形。为便于安装，将32枚导纱针按机号规定 的隔距铸成座片。

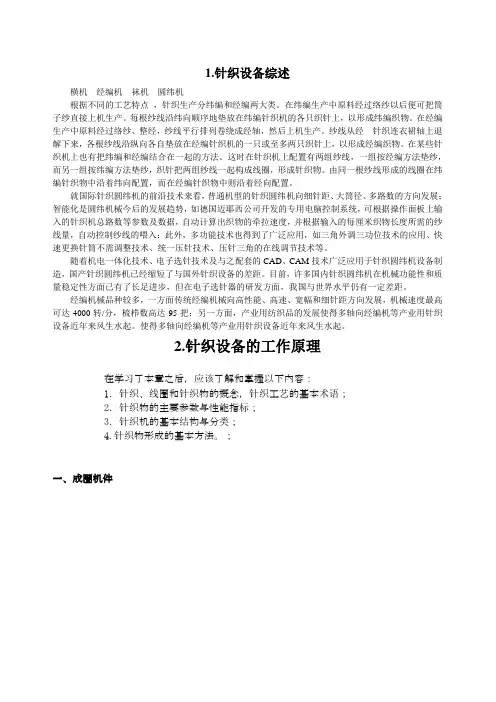

总述
1.针织设备综述横机经编机袜机圆纬机根据不同的工艺特点，针织生产分纬编和经编两大类。
在纬编生产中原料经过络纱以后便可把筒子纱直接上机生产。
每根纱线沿纬向顺序地垫放在纬编针织机的各只织针上，以形成纬编织物。
在经编生产中原料经过络纱、整经，纱线平行排列卷绕成经轴，然后上机生产。
纱线从经针织连衣裙轴上退解下来，各根纱线沿纵向各自垫放在经编针织机的一只或至多两只织针上，以形成经编织物。
在某些针织机上也有把纬编和经编结合在一起的方法。
这时在针织机上配置有两组纱线，一组按经编方法垫纱，而另一组按纬编方法垫纱，织针把两组纱线一起构成线圈，形成针织物。
由同一根纱线形成的线圈在纬编针织物中沿着纬向配置，而在经编针织物中则沿着经向配置。
就国际针织圆纬机的前沿技术来看，普通机型的针织圆纬机向细针距、大筒径、多路数的方向发展；智能化是圆纬机械今后的发展趋势，如德国迈耶西公司开发的专用电脑控制系统，可根据操作面板上输入的针织机总路数等参数及数据，自动计算出织物的牵拉速度，并根据输入的每厘米织物长度所需的纱线量，自动控制纱线的喂入；此外，多功能技术也得到了广泛应用，如三角外调三功位技术的应用、快速更换针筒不需调整技术、统一压针技术、压针三角的在线调节技术等。
随着机电一体化技术、电子选针技术及与之配套的CAD、CAM技术广泛应用于针织圆纬机设备制造，国产针织圆纬机已经缩短了与国外针织设备的差距。
目前，许多国内针织圆纬机在机械功能性和质量稳定性方面已有了长足进步，但在电子选针器的研发方面，我国与世界水平仍有一定差距。
经编机械品种较多，一方面传统经编机械向高性能、高速、宽幅和细针距方向发展，机械速度最高可达4000转/分，梳栉数高达95把；另一方面，产业用纺织品的发展使得多轴向经编机等产业用针织设备近年来风生水起。
使得多轴向经编机等产业用针织设备近年来风生水起。
2.针织设备的工作原理在学习了本章之后，应该了解和掌握以下内容：1．针织、线圈和针织物的概念，针织工艺的基本术语；2．针织物的主要参数与性能指标；3．针织机的基本结构与分类；4.针织物形成的基本方法。
第十二章 经编机的成圈机件与成圈过程
4.Guide needle (导纱针)
沉降片的作用
1.片鼻、喉——握持旧线圈，以利退圈。 2.片腹——迅速上抬织物，辅助套圈。
3.片喉、颚——弯纱搁持面。
4.片喉——牵拉织物。
二、钩针经编机的成圈过程
退圈——垫纱——闭口、套圈——脱圈、弯纱、
成圈——牵拉
压板
钩针 沉降片
梳 栉
改善垫纱条件，从而使成圈过程顺利进行。 1.使导纱针在摆过针平面时，正处于针间间 隙较大的部位； 2.针头位置低，可防止针头在导纱针摆过针 间时，针头挂住由经轴至导纱针针孔这一 部分纱段。
钩针 舌针 动 程 中 大 大
槽针 小 小
编织张力变 化 较大 织针结构 原料适用性 速 度
第二节
舌针经编机的成圈机件与成圈过程
舌针经编机的成圈 机件安装形态
一、成圈机件
1.舌针： 将数枚舌针浇铸成1″ 或2″的针块。舌针垫纱范围 较大。
一、成圈机件的配置
2.栅状脱圈板 ： 作为搁持面，辅助脱圈，并保 持针间距。
3.导纱针： 数枚导纱针浇铸成1″
或2″的针块，用于引导纱线。
4.沉降片：用于握持织物，有利于
针身位移
梳栉位移 沉降片位移
高位（针身，针芯） 机后/针前（芯） 机前/针后（梳栉，沉降片）
退圈阶段 针身先于针芯上升，且上升速度大于针芯， 针芯头上升到沉降片片喉水平线前，必须完全 没入针槽。 在针身和针芯下降过程中，针身先下降，且速 度大于针芯。为保证套圈可靠，要求针芯槽端 点到达沉降片片腹平面之前，针芯已闭合针口， 防止旧线圈重新进入针钩内。
经编机的成圈机件与成圈过程
一、成圈机件 1.槽针（针身、针芯） 2.沉降片（无片腹）
针织题
2006–2007学年第二学期期终试题一、填空题（30%）1、平针、罗纹、双反面、双罗纹四种基本组织中，横向延伸性最好的是（）；纵向延伸性最好的是（）；能顺逆编织方向脱散的是（）。
2、针织物的基本单元是（），它由（）、（）组成。
3、在单面圆纬机上编织添纱衬垫时一般需要采用三路成圈系统，其顺序依次为（）（）、（）、（），并需要采用特殊的（）沉降片。
4、编织绕经组织组织一般需要（）系统（）系统和（）系统，其三系统可以编织（）横列。
5、在消极式给纱的针织机上，一般是通过调整（）来调节线圈长度的，而在积极式给纱的针织机上，一般是通过调整（）来调节线圈长度的。
6、菠萝锭络丝机一般适用于（）原料的卷装，其筒子形状为（）；而普通的络纱机一般适用于（）原料的卷装，其筒子形状为（）。
7、针织机的机号一旦确定，可以加工的纱线支数最粗与（）有关，最细与（）有关。
8、常用的收针方法有（）收针、（）收针和（）收针。
9、横机上若采用三级式嵌入式花色三角的原理进行选针编织，其舌针一般分为( )。
10、两块棉平针织物，若其纱支相同，则可用()指标来比较其稀密程度；若其纱支不同，则需采用( )指标来比较其稀密程度。
11、袜机上双向针三角座的作用是( )。
12、在圆纬机的牵拉机构中加装扩布装置的作用是( )。
13、采用沉降片双向运动技术的优点是( )。
14、要得到纬编绒类产品，可采用( )组织、( )组织和( )组织。
15、单面纬编针织物中，线圈圈柱覆盖于圈弧之上的一面称为( )，线圈圈弧覆盖于圈柱之上的一面称为( )。
二、问答题1、试比较罗纹组织和双反面组织在其组织结构、性能方面的特点，并指出其成圈机件配置上的不同点。
（10％）2、下图1所示是在舌针多三角机上编织单面纬平针组织时舌针运动轨迹。
试根据该轨迹图指出成圈各阶段分别对应于何处，并指出弯纱过程的特点。
（5％）图13、简述针织圆纬机与横机在编织部分及产品方面各有什么特点？（6％）4、如图2所示为某一单面织物的编织图。
舌针经编机的成圈机件与成圈过程
第二节第二节舌针经编机的成圈机件与成圈过程舌针经编机的成圈机件与成圈过程一、成圈机件及其配置一成圈机件舌针经编机的成圈机件有舌针、栅状脱圈板即针槽板、导纱针、沉降片和防针舌自闭钢丝等。
1.舌针1针钩作用针钩用以拉取纱线一般较短。
但对于某些花边经编机为满足特殊需要常采用长钩针。
2针舌长度对舌针动程有决定性影响从而影响到经编机的速度。
使用短舌针是提高舌针经编机速度的有效措施。
3舌针的应用由于舌针的垫纱范围较大故适宜于多梳栉经编机以编织花型复杂的经编织物。
此外舌针适用于加工短纤维纱。
4舌针的安装一般舌针数枚一组浇铸在宽25.4mm或50.8mm1英寸或2英寸的合金座片上如图12-8所示。
2.栅状脱圈板1作用握持旧线圈新纱线线弯纱脱圈支撑坯布针的运动沟槽。
2两种形式第一种在全幅经编机上配置的金属板条上按针距铣沟槽第二种在高机号经编机上通常采用薄钢片铸成座片形式如图12-9所示。
再将座片固定在金属板条上并在后面装以钢质板条以形成脱圈边缘和支持住编织好的坯布。
薄钢片损坏时可以将座片更换。
3.沉降片1作用退圈时防止旧线圈随针上升。
2形式沉降片由薄钢片制成以数片为一组将其根部按针距浇铸在合金座片内如图12-10所示。
3安装位置沉降片安装在栅状脱圈板的上方位置。
4特殊情况不用低机号机器采用较粗的纱线编织粗厚的坯布时因为坯布的向下牵拉力较大靠牵拉力就可起到压布作用故可不用沉降片。
4.导纱针舌针经编机所用的导纱针与槽针经编机一样也是数枚一组浇铸于一定尺寸的合金座片上。
5.防针舌自闭钢丝防针舌自闭钢丝沿针床全幅宽横贯固定在机架上使其位于针舌前方离针床一定距离处或装在沉降片支架上与沉降片座一起摆动。
当针上升针舌打开后由它拦住开启的针舌防止针舌自动关闭而造成漏针现象。
二成圈机件配置二成圈机件配置舌针经编机的成圈机件配置如图12-11所示。
舌针1铸在座片2上并一起安装在针床3上栅状脱圈板座片4装在栅状脱圈板5上沉降片6铸在座片7上并一起安装在沉降片床8上在沉降片的上方安装有防针舌自闭钢丝9导纱针10是由梳栉来带动的。
经编机学员培训教材
经编机学员培训教材一、认识经编机：我公司的经编机按机号来分有两种，即分别是E16和E18，E16的意思是每英吋有16针。
（其中1、2、4、5、8号机为18针的，3、5、7为16针的）12378号机为江苏产的GE288A型经编机，它们是单幅机器。
4、5、6号为湖南产的GE283DM型，它们是双幅机器。
本车间内所有的机器都叫双针床拉舍尔经编机。
它们有5把梳栉（其中4把地梳，1、5把为衬纬，2、4为编链。
1把毛梳即第3把），送经形式为：二辊罗拉积极送经。
毛纱导纱针通常为1隔1配置。
所有原料毛纱通常为腈纶、涤腈混纺纱、涤纶长丝等，底纱为150D涤纶FDY丝。
底纱的流程：底丝经整经到盘头－送经罗拉－导纱杆－张力杆－分纱针－导纱针。
毛纱的流程：筒子架经铝管－送经罗拉－张力杆－分纱针－导纱针。
生产工艺流程：纱线－上纱架（整经）－织造－剖幅－验修－梳剪－上胶－打卷入库。
二、经编机成圈过程、成圈机件1、舌针：将数枚舌针浇铸成或2″的针块。
舌针垫纱范围较大。
（4、5、6号机所用的是块针，型号为44.75其余1、2、3、7、8、号所用的是单针型号为50.75）2、栅状脱圈板：作为搁持面，辅助脱圈，并保持针间距。
3、导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导纱线。
4、沉降片：用于握持织物，有利于退圈。
5、防反拨钢丝：横贯机器全长，防止针舌反拨。
织针沉降片导纱针单舌针成圈过程：退圈——垫纱——闭口、套圈——脱圈、弯纱、成圈——牵拉针床、梳栉、沉降片及脱圈板的运动规律：●80°起始状态：后针床降至脱圈位置，前针床准备上升，此时前沉降片已移向前针床舌针上方，防止线圈因织针上升而引起线圈上涌。
毛纱梳栉开向机后摆动，脱圈板准备朝机前摆动。
●150°退圈及针背垫纱：前针床上升，完成退圈，毛纱梳朝机前回摆，脱圈板向前摆动，地梳对前针床进行针背垫纱，此时后针床处于最低点。
●180°针前垫纱：针床上升到最高点，前沉降片退回到针床，脱圈板朝机后摆动，毛纱梳栉回摆到机前最前位置，各梳栉开始对前针床进行针前垫纱。
经编机的成圈原理
经编机的成圈原理一、成圈机件1、舌针：将数枚舌针浇铸成1″或2″的针块。
舌针垫纱范围较大。
2、栅状脱圈板：作为搁持面，辅助脱圈，并保持针间距。
3、导纱针：数枚导纱针浇铸成1″或2″的针块，用于引导纱线。
4、沉降片：用于握持织物，有利于退圈。
5、防反拨钢丝：横贯机器全长，防止针舌反拨。
二、舌针经编机的成圈过程退圈——垫纱——闭口、套圈——脱圈、弯纱、成圈——牵拉三、舌针经编机成圈机件的运动配合1、成圈机件位移曲线——主轴一转中，各成圈机件的位移与主轴转角间的关系。
X轴——主轴转角，Y轴——各成圈机件的位移，主轴0 ：针处于最低位置，主轴一转，编织一个横列。
2、梳栉的摆动，是在织针处于停顿状态下进行的3、沉降片在退圈前期，向机前挺进，以便压住织物4、在织针下降钩取纱线时，沉降片迅速退向机后，以便让出位置，防止片鼻影响纱线的钩取。
jingbian zhenzhi chengquan guocheng经编针织成圈过程process of warp-knitted loop formation在经编针织机上用织针和其他成圈机件使纱线形成线圈的过程。
基本原理与纬编针织成圈过程的编结法相似。
在经编机上，平行排列的经纱从经轴上引出，分别垫放到各根织针上进行成圈。
每根纱线一般每次只对一或二根织针垫纱，成圈后形成线圈横列。
在这一横列中各线圈均与上一横列的相应线圈串套，从而使横列与横列相互连接。
同时，纱线按一定顺序在不同织针上垫纱，成圈后构成线圈纵行之间的联系，从而形成经编针织物。
现代高速经编机普遍使用槽针、槽针由针身和针芯组成。
这种经编机的位移曲线（图1 [经编成圈机件位移曲线图]）表示成圈过程中成圈机件的位移和主轴转角之间的关系。
针身和针芯位移曲线的零值表示它们处于最低位置，导纱针和沉降片位移曲线的零值则表示它们位于针后的最前位置。
经编成圈过程（图2 [经编成圈过程]）分为10个阶段：①退圈：由于针身上升较针芯早而快，使针芯头端没入针身槽内，因而旧线圈由针钩滑落到针杆上。
针织学经编完整版课件
作业
作业：1－4，6 思考：5、7
第十三章 导纱梳栉的横移
Guide bar shogging
梳栉
导纱针的集合体 作用：控制和引导纱线按织 物加工要求，将纱线垫绕于 织针上 运动
1.主要用钩针、槽针
1.主要用舌针、槽针
机 2.梳栉数少、机号高、机速高 2.梳栉数多、机号低
3.织物引出角度90-115°
构 4.大多为单针床
3.织物引出角度130-170 ° 4.单针床与双针床
多为薄型织物
产 品
多生产厚型织物、装饰织物、 产业用布
按功能分：
高速经编机 贾卡经编机 花边机 渔网机 双轴向、多轴向经编机等
二、经编机的一般结构 送经机构 成圈机构 梳栉横移机构 牵拉卷取机构 传动与辅助机构
三、经编机的主要技术规格参数 机型 机号 针床宽度 针床数 梳栉数 转速
25.4 E=
T
E—机号 T—针距（mm）
四、经编工业发展史 •1775年 英国J.克雷恩发明经编机 •1848年 Redgate发明舌针经编机 •1939年 英、德联合，制成管针经编机（速度突 破1000r.p.m) •1950-1970 各类新机种经编机 •80年代—电子技术应用于经编机 •中国经编工业发展状况
设计槽针经编机成圈机件位移曲线时，必 须兼顾成圈可靠与高速两个方面。
第二节 舌针经编机的成圈机件与成圈过程
一、成圈机件及其配置
1.舌针： 将数枚舌针浇铸成1″或2″ 的针块。舌针垫纱范围较大。
2.栅状脱圈板 ： 作 为搁持面，辅助脱 圈，并保持针间距。
经编机的成圈机件与成圈过程PPT学习教案
第4页/共23页
5
二、舌针经编机的成圈过程
(1) 开始退圈：舌针上 升，沉降片向机前运动 ，压住坯布，导纱针处 于机前位置，继续进行 针后横移；
(2) 退圈最高点：旧线 圈划到针杆上，防针舌 自闭钢丝防止针舌关闭 ；
(3) 导纱针向机后摆动 ，准备垫纱；
第14页/共23页
15
过程分析：
1、主轴转角0~100°：针逐渐上升到第一高度；导纱针从30°始向 机后摆动；沉降片在20°时位于最前位置；80°时压板退到最 后位置。
2、主轴转角100~130°：针不动；梳栉向后摆动到最后位置；沉降 片和压板基本不动。
3、主轴转角130~180°：针基本不动；梳栉向前摆动，完成垫纱； 沉降片和压板基本不动。
压板：用于使针口关闭。 1) 普通压板：作用于所
有针，使所有针闭口。 2) 花压板：带有按花纹
需要切成的缺口，可 有选择的进行压针。
第10页/共23页
11
二、钩针经编机的成圈过程
第11页/共23页
12
1、退圈：针上升，沉降片运动到机前，用片喉将旧线圈推离针 运动线，片鼻压住坯布，导纱针相机后摆动，准备针前垫纱 。压板退到最后位置。
第19页/共23页
20
3、针前垫纱： 1) 针仍静止不动； 2) 导纱针摆到最后位置，将纱线垫到针钩里。 3) 沉降片略后退放松纱线。 4、闭口和套圈： 1) 针身下降，针芯先不动，后略下降，针口关闭。 2) 沉降片快速后退；
第20页/共23页
21
5、脱圈： 1) 针身针芯同时下降，旧线圈从针头上脱下； 2) 导纱针在最前位置不动； 3) 沉降片在最后位置； 6、成圈与牵拉： 1) 针下降到最低点，线圈形成规定大小； 2) 沉降片握持旧线圈，进行牵拉； 3) 导纱针在机前作针背横移
经编机的成圈机件与成圈过程
实例分析二：
根据给出的垫纱数码，绘出织物的垫纱运动图。 1-0，1-2，2-3，2-1//
第四节 经编针织物的基本组织
一、经编针织物原组织。 （一）编链组织 闭口编链（一横列一个循环） 开口编链（两横列一个循环）
开口经平
（二）、经平组织
闭口经平 开闭混合经平
请画出它们的垫纱运动图，写出它们的垫纱数码。
（三）、经缎组织。
每根纱线顺序地在三枚或三枚以上的织针上 垫纱成圈形成的组织称为经缎组织。
如图所示为最常见的 三针经缎组织
（四）、重经组织：
二、经编针织物的变化组织。
（一）、变化经平组织：
（二）、变化经缎组织：
（三）、变化重经组织：
第三节、经平组织的编织运动分析：
第三节 经编针织物的表示方法
一、线圈图： 二、垫纱运动图：
用小黑点表示织针（织针的顶视图）
织针顶部、 表示一枚针
7
0
1
2
3
4
5
6
并用从0开始的数字标示出针与针之间的位置。
用线条表示导纱针的垫纱运动方向。
机后、针前 机前、针背
第二横列的垫纱运动情况， 表示了第二横列的线圈结构
第一横列编织时的垫纱情况， 表示了第一横列的线圈结构
第二横列
针 前
第一横列
垫纱图
织针 导纱器
六、钩针、复合针、舌针经编机比较： 1、成圈机件比较： 舌针 沉降片 栅状脱圈板 防针舌自闭钢丝 钩针 沉降片 压板 复合针 沉降片
导纱针
导纱针
导纱针
2、成圈机件运动比较： 复合针
钩针 沉降片 压板 导纱针
增加钩与针芯的运动配合
针织学 第十二章 经编机的成圈机件与成圈过程
纺织与材料学院
二、舌针经编机的成圈过程
舌针经编机的过程 有：退圈、垫纱、 闭口、套圈、弯纱、 脱圈、成圈和牵拉。
了解舌针经编机的 编织。
舌针经编机的成圈过程
纺织与材料学院
三、舌针经编机成圈机件的运动配合
从成圈位移曲线中可以看 到，舌针的升降和梳栉的
前后摆动相互错开，分别
纺织与材料学院
2.沉降片
沉降片的形状随机型种类而不同。特利柯脱型机上采用的 沉降片由片鼻1、片腹2、片喉3组成。
的坯布，形成脱圈的边缘。
栅状脱圈板
纺织与材料学院
3.沉降片
沉降片安装在栅状脱圈板的 上方位置。
4.导纱针
导纱针由薄钢片制成，其头
端有孔，用以穿入经纱。
纺织与材料学院
5.防针舌自闭钢丝
防针舌自闭钢丝的作用是防止退圈时针舌自动关闭而造成 漏针现象。
6.成圈机件配置
舌针经编机的成圈机件 配置如图所示。
纺织与材料学院
不同类型的钩针经编机成圈机件的位移曲线可能有很大不 同。一种针床由单偏心机构传动的钩针经编机的成圈机件 位移曲线如上图所示，其中1、2、3、4分别为钩针、梳栉、 沉降片、压板的位移曲线。
某种钩针经编机成圈机件位移曲线
纺织与材料学院 针织学
第三节 槽针经编机的成圈 机件与成圈过程
纺织与材料学院
纺织与材料学院
现代高速钩针经编机提高机速的途径： 钩针经编机，由于垫纱过程特殊性，针分两次上升，这十分不
利于机器高速，在现代钩针经编机上，通常用下列方法来减 少针床在第一高度停顿时间，以达到提高机速的目的。 1、针床还没有上升到第一高度时，梳碟子就开始后摆。但不能 超过针平面。以保证经纱能按工艺要求处于规定的针间。否 则会使针穿过后梳，甚至前梳的纱层，造成垫纱不准。一般 在针上升到第一高度时，使针刚好摆到针平面。 2、在梳栉还没有完全摆回到机前时，针就开始第二次上升。这 即可以减少针在第一高度的停顿时间，同是，这时垫的纱线 较易滑到针杆上，从而使针第二次上升的距离减少。但针的 第二次上升也不能过早，否则增加插针深度，易擦断经纱。 一般在后梳向前刚摆出针平面时，使钩针开始第二次上升。
第三节钩针经编机的成圈机件与成圈过程
成圈时 ，形成新线圈所需要的纱线 ， 一方面从导纱针方 向拉过来（即由送经机构喂给）； 另一方面 ， 也有可能从 前面刚脱下的旧线圈中拉过来 ， 即所谓的“ 回退 ”。 回退 量的多少取决于成圈时经纱张力与牵拉力的对比 。纱线张 力较大时 ， 由导纱针方向拉过纱线比较困难 ，所以回退量 较多 ， 从而使经编坯布密度增加 。当经编坯布的牵拉力较 大时 ， 回退量较小 ，坯布密度也相应减小 。因而 ， 回退量 的多少直接影响到线圈长度和坯布密度。
返回
一 、成圈机件及其配置
5.成圈机件配置 钩针经编机的成圈机件 配置如图12-16所示。
返回
二 、成圈过程
退圈： 旧线圈退到了针杆上 1.退圈： 200沉降片在最前端 ，200~500 向后； 压板800摆在最 后； 梳栉300开始向机后摆动 ， 织针1000升到第一退圈高度 。
2.针前垫纱： 1300左右梳栉摆在最后 ，在针前横移 后回摆 ，此时针 、压板 、沉降片几乎不动。
结束
一 、成圈机件及其配置
1.钩针 钩针的结构可以参见图1-3。 在安装时 ，针杆嵌在插针槽板的 槽内 ，而针踵(针脚)则插在插针槽 板的小孔内作为定位之用 ，在针 槽板外面加上盖板，用螺丝固紧。
返回
一 、成圈机件及其配置
2.沉降片 其形状如图12-14(1)所 示 ， 也是由片鼻1、片喉2和 片腹3组成 。与图12-2所示的 槽针经编机沉降片不同的是 ， 钩针经编机用沉降片的片腹 呈隆起状 。片喉到片腹最高 点的水平距离对沉降片的动 程有决定性影响 。图12-14(2) 显示了沉降片数片一组浇铸
7.套圈： 2400~3160沉降片迅速后摆 ， 片腹把旧 线圈抬起套在了闭口的针钩上。
8.弯纱 、脱圈 、成圈和牵拉：3160~3600针下降 到最低 ，压板向机后摆动 ，沉降片摆到了机前 端。
经编机的成圈原理
经编机的成圈原理经编机是一种专门用于编织针织物的机械设备，它采用多针位织布技术，能够制作出各种不同花型和纹理的针织物。
经编机的成圈原理主要包括下列几个方面：1.针床系统：经编机的针床系统是实现成圈的关键部分。
针床上有许多排针床槽，每条床槽上都有一根称为经纱的针，通过上下移动和前后摇动来形成针织针脚，从而完成针织工作。
2.前摇和后摇：经编机的成圈原理最基本的部分是前摇和后摇的运动。
针床上的每根针都通过前摇运动从针床槽中抬起并将经纱穿入织物，然后通过后摇运动再次抬起并松开经纱。
3.经纱输送：经纱在针床和前摇后摇之间需要通过一系列的输送系统进行传送。
一般来说，经纱通常是由上方经纱轴传送到下方经纱管，然后再由下方经纱管传送到针床上的针。
通过这样的输送系统，经纱能够按照设定的规律被针床上的每根针穿入织料中。
4.跨度器：经编机上的针床槽分布非常密集，在使用过程中容易发生严重的交错或者混乱。
为了避免这种问题，普通的经编机通常配备了称为跨度器的装置。
跨度器通过改变针的运动轨迹和限制前摇后摇的幅度，使得每根针都能够按照规定的序列和诺特浮设系列运作。
5.吊车系统：经编机中的吊车系统主要用于调整和控制织物的密度。
吊车系统通过控制前摇的上下运动，使得每个循环中的织物密度可以进行调整。
这种方法在制造针织物的时候非常重要，可以使得制造的针织物在各个方面都具备理想的特性。
6.机械控制系统：经编机的成圈原理还依赖于先进的机械控制系统。
这个系统会对前摇后摇的运动进行精确控制，确保织物的编织速度和花样设计的准确性。
同时，机械控制系统还能够监测并报警处理出现的故障，确保经编机的正常运行和生产效率。
7.自动化技术：近年来，随着自动化技术的不断发展，许多经编机开始引入自动化控制系统。
这些系统可以根据预设的花样和设计要求，自动调节机器的运动和操作，提高编织的精确度和效率。
总结起来，经编机的成圈原理包括针床系统、前摇和后摇、经纱输送、跨度器、吊车系统、机械控制系统和自动化技术。
成圈
成圈过程横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等8个阶段.退圈退圈就是将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈后针舌被线圈刮开.垫纱垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面,针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线.带纱带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠织物下降来完成.闭口闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴旋转,当织针再下降时,针舌旋转盖住针勾封闭针口.套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到针勾处而结束. 脱圈脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的作用,由针头处脱出.成圈成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧线圈,织针再下降将纱线拉弯成新的线圈.牵拉牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧张的目的,同时将已成形的织物引出成圈区域.集圈过程集圈是针织物组织的基本线圈结构之一,它是将旧线圈不予退圈或脱圈,而织针继续成圈,新旧线圈集合在一起而形成的一种组织. 在横机上采用两种手段来制取集圈组织,一种是无脱圈法,一种是无退圈法.无脱圈法集圈无脱圈法集圈是将横机的一个或前后对角的两个压针三角推上一定高度.当要头带动三角运行时,织针上升到最高点,然后下降到闭口阶段即不再下降,线圈关闭针舌后挂在针杆上,此时针勾勾住了新垫放的纱线.当机头反向运行编织下一横列的织物时,织针在三角的作用下可上升到顶点,或下降到最低点,新纱线形成悬弧退圈后与挂在针杆上的旧线圈合并在一起共同脱圈后形成集圈.无退圈法集圈无退圈法形成的集圈又称为胖花组织,只能在胖花横机上织成.二级胖花横机形成平行集圈,三级胖花横机可形成交错集圈.平行集圈:二级胖花横机有一个活动的挺针三角,针板上排列高脚针和低脚针.当机头运行编织时,挺针三角退出低脚针高度,高脚针可被挺针,继续上升至退圈,而低脚针只能升起到起针三角的顶尖处,尚横档三角上平面行进,然后下降,线圈打开针舌后挂在针舌上不退圈,针勾同时勾住新垫放的纱线.当机头编织下一横列的织物时,退出的挺针三角回复原位,低脚针针舌上挂着的旧线圈与新形成的纱线悬弧共同退圈,脱圈形成集圈.因这种集圈只在低脚针上形成,织出的集圈组织在衣片上互相平行排列,故称为平行集圈或二级胖花.交错集圈:三级胖花横机的活动挺针三角有两个,针板上排列高脚针,低脚针和高脚长舌针.当上,下挺针三角共同退出低脚针高度时,织出平行集圈组织.当上挺针三角单独退出工作位置时,织针上升到下挺针三角位置,因长舌针针舌较长,线圈打开针舌后挂在针舌上不退圈,垫纱后,新旧线圈集合在一起形成集圈.因此种集圈在低脚针和长舌针上形成,织出的集圈组织在衣片上交错排列,故称为交错集圈,又称为交点网眼胖花和三级胖花.。
针织2教案
针织学2（经编）Knitting technology（Part 2 - Warp Knitting）第一周章节名称：第八章经编概述（§1经编针织物及形成、§2经编针织物分类与表示方法）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编及其发展概况②经编的特点③经编针织物及其形成④经编织物的分类与表示方法（线圈图、垫纱运动图与穿纱对纱图、垫纱数码、意匠图）⑤经编织物展示（单面、双面；少梳栉；毛圈；贾卡；多梳栉；双轴向等）（2）难点：经编织物的表示方法（3）思考题：1、经编针织物的结构有何特点，与纬编针织物有何不同？2、经编针织物是如何形成的，与纬编有何区别？3、经编针织物分几类，表示经编针织物结构的方法有几种，各有何特点？第二周章节名称：第八章经编概述（续前，§3经编针织机）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编针织物组织结构表示方法实例介绍②经编针织机（2）难点：各种经编针织物的表达（3）思考题：1、经编机的主要技术规格参数有哪些？2、特利柯脱型与拉舍尔型经编机有哪些差别？3、经编机一般有哪几部分组成，每一部分的作用是什么？第三周章节名称：第十一章整经（§1整经工艺的要求与整经方法、§2整经机的基本构造与工作原理）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①整经的目的与要求②整经的几种方式及应用场合（分段整经、轴经整经、分条整经）③整经的条件④整经机的基本构造与工作原理⑤特殊类型的整经机（2）思考题：1、整经的目的是什么？整经要达到哪些工艺要求才能保证编织的顺利进行和产品的质量？2、整经主要有哪些方法？各有何特点？3、分段整经机有哪些主要机构？各机构起何种作用？4、弹性纱整经机与分段整经机在结构上有何不同？需要采用哪些特殊机构？弹性纱线整经时会产生一定的牵伸量，牵伸量有哪些？第四周章节名称：第十二章经编机的成圈机件与成圈过程（§1槽针经编机的成圈机件与成圈过程、§2舌针经编机的成圈机件与成圈过程、§3钩针经编机的成圈机件与成圈过程）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①槽针经编机的成圈机件与成圈过程②舌针经编机的成圈机件与成圈过程③钩针经编机的成圈机件与成圈过程（2）难点：㈠成圈机件位移曲线㈡成圈机件在各成圈过程中的配合（3）思考题：1、槽针经编机的成圈机件有哪些？正确绘出槽针经编机的成圈机件位移曲线并分析成圈过程？2、舌针经编机的成圈机件有哪些？正确绘出舌针经编机的成圈机件位移曲线并分析成圈过程？3、钩针经编机的成圈机件有哪些？正确绘出钩针经编机的成圈机件位移曲线并分析成圈过程？4、比较和分析槽针、舌针、钩针经编机成圈机件位移曲线的异同点？5、槽针经编机为什么可以实现高速？6、钩针经编机在退圈时，为什么钩针要分两次上升？在钩针经编机中，压板的压针时间过早或过迟，编织过程中会出现什么问题？第五周章节名称：第十三章导纱梳栉的横移（§1 梳栉横移的工艺要求、§2机械式梳栉横移机构工作原理、§3电子式梳栉横移机构工作原理）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①梳栉及其运动②对横移机构的要求③梳栉横移机构的类型④横移机构对梳栉的作用方式⑤花板式横移机构工作原理⑥梳栉横移时间⑦电子梳栉横移机构（2）思考题：1、梳栉横移必须满足哪些工艺要求？2、横移机构的形式有哪些？各有何特点？3、链块有哪些种类和规格？应如何排列？4、电磁控制式梳栉横移机构的工作原理？5、伺服电机控制式梳栉横移机构的种类、结构、工作原理与应用？第六周章节名称：第十四章经编送经（§1 送经的工艺要求、§2 机械式送经机构工作原理、§3电子式送经机构工作原理）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①送经的目的和要求②成圈过程中经纱的张力变化③送经机构的分类④消极式送经机构的定义、特点与应用⑤消极式送经机构的几种形式与工作原理⑥积极式送经机构的定义、特点与应用⑦积极式送经机构的几种形式与工作原理（重点是线速感应式送经机构）⑧电子送经机构的特点与形式（2）难点：线速感应式送经机构的工作原理（3）思考题：1、何谓送经？送经运动必须满足哪些基本工艺要求?2、消极式送经机构有几种形式？其工作原理如何？3、线速度感应式积极送经机构有哪几部分组成？如何实现定长积极送经和改变织物的线圈长度？4、电子式送经机构的几种形式、工作原理和适用场合？第七周章节名称：第十五章经编机的其它机构与装置（§1牵拉卷取机构、§2传动机构、§3辅助装置）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①牵拉卷取机构②传动机构③辅助装置（2）思考题：1、牵拉卷取机构有几种形式？其工作原理是什么？2、牵拉和卷取速度的调整方法是什么？3、成圈机件传动机构必须满足哪些要求？4、传动机构有哪些种类？各自的特点和工作原理是什么？5、什么是经编机的辅助装置？经编机常用的辅助装置有哪些？第八周章节名称：第十六章经编基本组织与变化组织（§1经编基本组织、§2经编变化组织）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编基本组织的定义、结构特点②经编基本组织各自基本性能③经编变化组织的定义、结构特点④经编变化组织各自基本性能⑤根据已学知识，画出经编基本组织的线圈图，垫纱运动图，写出经编基本组织和变化组织的垫纱数码（2）思考题：1、经编基本组织有哪些，各有何特点？画出其垫纱运动图并写出对应的垫纱数码？2、若梳栉横移机构在经编机的右面，试画出五针经平组织的垫纱运动图，并写出对应的垫纱数码？3、重经组织结构有何特点？编织时有何难度？4、罗纹经平组织与双罗纹经平组织有何异同点？5、某种经编织物是在前后织针呈相对配置和梳栉横移机构在左面的经编机上编织，垫纱数码为1-0,2-3/4-5,6-7/5-4,3-2//，试画出对应的垫纱运动图？第九周章节名称：实验（一）经编织物分析授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编织物分析的方法与步骤②单面经编织物工艺正反面的区分③经平、经平绒、经斜平、双经平等织物外观、手感的对比④上述织物的具体分析（2）思考题：写出所分析织物的垫纱数码，画出线圈图？第十周章节名称：第十七章经编花色织物与编织工艺（§1少梳栉经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①梳栉编号规定②满穿双梳经编组织（满穿双梳基本组织的表示方法③双梳织物中纱线的的显露关系、素色满穿双梳经编织物结构及特性、色纱满穿双梳组织结构特性）④空穿双梳经编织物（一把梳栉空穿的双梳经编织物、二把梳栉空穿的双梳经编织物）⑤少梳栉经编织物编织工艺实例（2）难点：㈠双梳织物中纱线的的显露关系（举例）㈡双梳栉满穿经编组织的有哪几种，各有何特性？双梳栉空穿经编组织如何才能形成网眼，怎样改变网眼的大小？第十一周章节名称：第十七章经编花色织物与编织工艺（§2缺垫经编组织与编织工艺、§3衬纬经编组织与编织工艺、§4缺压经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①缺垫1、经编织物的定义、效应2、褶裥、方格、斜纹织物的形成方法（举例）3、缺垫织物样品展示②衬纬1、衬纬经编织物的定义及衬纬的形式2、部分衬纬的编织过程3、部分衬纬经编组织的结构特点及形成原则4、衬纬组织的花纹效应（起花、起绒、网孔、装饰）5、全幅衬纬的编织过程6、用于全幅衬纬的几种地组织及特点③缺压1、缺压经编织物的定义、效应2、集圈缺压经编织物3、提花缺压经编织物（2）思考题：1、缺垫经编组织结构有何特点，可以形成什么花色效应，如何编织？2、部分衬纬经编组织结构有何特点，怎样表示，如何编织？全幅衬纬经编组织的结构、衬纬方式、编织过程与部分衬纬经编组织有何不同？3、缺压经编组织有哪些类型，可以产生什么花色效应，如何编织？第十二周章节名称：第十七章经编花色织物与编织工艺（§5压纱经编组织与编织工艺、§6毛圈经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①压纱1、压纱经编织物的定义、效应2、压纱经编织物的形成方法3、压纱与衬纬织物的比较②毛圈1、经编织物的定义、效应2、形成毛圈及毛绒的方法3、漏针法编织毛圈4、特殊织针编织毛圈5、双针床编织毛圈（2）难点：㈠压纱经编织物的形成㈡漏针法编织毛圈（3）思考题：1、压纱经编组织结构有何特点、可以产生什么花色效应，如何编织？2、经编毛圈组织形成毛圈有几种方法，各自需采用什么特殊的编织机件和如何进行编织？第十三周章节名称：第十七章经编花色织物与编织工艺（§7贾卡经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编贾卡提花的定义与特点②纹板式贾卡提花装置的机构及工作原理③经编贾卡起花的基本原理④贾卡装置中针的排列与通丝的穿吊形式⑤贾卡花纹意匠图⑥电子贾卡装置及工作原理（2）难点：㈠纹板式贾卡提花机构的工作原理㈡通丝的穿吊形式（3）思考题：1、贾卡经编组织结构有何特点？纹板式贾卡装置如何进行工作？2、网孔区域、稀薄区域和密实区域是如何形成的？3、贾卡花纹意匠图和纹板的如何制备？4、压电式贾卡导纱装置有何优点？第十四周章节名称：第十七章经编花色织物与编织工艺（§8多梳栉经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①多梳栉经编机的结构特点（集聚、针床逆向摆动、横移机构、送经机构）②多梳经编织物的地组织设计③多梳经编织物的花纹设计④多梳花边织物设计举例（2）难点：多梳花纹设计（3）思考题：1、多梳栉经编组织常用的地组织有哪些类型，如何形成花纹？2、与普通的拉舍尔经编机相比，多梳栉拉舍尔经编机有何特点？3、如何进行多梳栉花边织物的工艺设计？第十五周章节名称：第十七章经编花色织物与编织工艺（§9双针床经编组织与编织工艺、§10轴向经编组织与编织工艺）授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①双针床经编1、双针床经编织物的应用2、双针床经编机的成圈过程3、双针床基本组织的编织（单梳组织的编织原则、双梳组织）4、圆筒经编织物与间隔经编织物的编织②轴向经编1、双轴向经编织物与编织2、多轴向经编织物与编织（2）难点：双针床经编织物成圈过程（3）思考题：1、双针床经编机成圈过程中梳栉与针床如何进行运动配合？2、双针床经编组织的表示方法与单针床经编组织的表示方法有何区别？3、双针床单梳组织怎样才能形成整片织物？4、双针床双梳组织可以产生什么结构与效应？5、双针床圆筒形织物组织、间隔织物组织如何进行编织？6、双轴向、多轴向经编组织结构有何特点，如何进行编织？第十六周章节名称：第十八章经编工艺参数计算、复习与总结授课方式：课堂授课教学时数：2学时授课要点（1）课堂授课要点：①经编工艺参数的确定与计算1、基本参数2、送经量3、织物密度4、穿经率5、送经率6、弹性纱线预牵伸后线密度7、织物单位面积重量8、经编产量9、整经工艺计算②复习与总结1、经编基本概念2、整经工艺与整经机工作原理3、经编机成圈机件与成圈过程4、导纱梳栉的横移5、经编送经6、经编基本组织与变化组织7、经编花色组织与编织工艺。
针织的成圈过程
张家港市宇飞帽业加工厂
针织的成圈过程
纱线构成线圈，经过纵向串套和横向连接便成为针织物。
所以成圈是针织的基本工艺。
成圈过程可按顺序分解成下列几个阶段：退圈——把刚形成的线圈（称旧线圈）从针钩移至针杆；垫纱——把纱线喂到织针上；弯纱——把纱线弯曲成线圈的形状；带纱——把新垫上的纱线或刚弯成的线圈移至针钩内；闭口——封闭织针针口；套圈——把旧线圈套到针口闭合的针钩上；连圈——新纱线或新线圈与旧线圈在针钩内外相遇；脱圈——旧线圈从针钩上脱下套在新线圈上；成圈——使纱线形成一只封闭的和规定大小的新线圈；牵拉——把新线圈拉离成圈区域。
这只新线圈在下一成圈周期中即成为旧线圈。
成圈过程有针织法和编结法两类。
在针织法成圈过程中，成圈各阶段按上述顺序进行。
在编结法成圈过程中，弯纱始于脱圈，并与成圈阶段同时进行。
在有的针织机上各只织针依次顺序完成成圈过程；也有一些针织机的成圈过程各只织针整列地同时进行。
张家港市宇飞帽业加工厂致力于各类针织帽：针织帽加工，针织帽批发，主要生产针织系列帽子、产品远销欧美、日韩等国家，并得到客户的一致好评！专业的生产管理，丰富的技术经验，完善的服务团队，为客户提供优质的产品。
我们期望在互惠互利的基础上与世界各地的客户，建立长期而稳定的合作关系，共创美好未来！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 栅状脱圈板： 粗机号直接铣槽，高机号则薄钢 片浇铸座片。 支持织针，保持针间距 握持旧线圈,支持织物,辅助脱圈 调节弯纱深度
5. 防反拨钢丝： 横贯机器全长，防止针舌反拨。 固定钢丝：太进太出都不行 装在沉降片支架上随其摆动
二、舌针经编机的成圈过程
力纱的编织。 槽针的两部分组成，在制造上复杂。
第二节 舌针经编机的成圈过程
一、成圈机件
1. 舌针：
将数枚舌针浇铸成1″或2″ 的针块。固定于针床，随针床 一起运动。
舌针垫纱范围较大。适宜 于多梳经编机，用于编织花型 复杂的织物。
2. 导纱针： 数枚导纱针浇铸成1″
或2″的针块，用于组成梳 栉，引导、垫放纱线。
退圈
针上升，沉降片运 动到机前，用片喉将旧 线圈推离针运动线，片 鼻压住坯布，导纱针向 机后摆动，准备针前垫 纱。压板退到最后位置。
针前垫纱
针停止不动； 导纱针摆到最后位 置后，在针前横移 并向针背摆动，完 成针前垫纱，将纱 线垫在针钩上。
退圈最高点
1)针继续上升，垫在针钩上的 纱线滑落到针杆上；
针身运动轨迹 针芯运动轨迹 梳栉运动轨迹 沉降片运动轨迹
成圈机件的 运动配合
四、槽针经编机成圈特点
动程最小，机速高。短动程8.5mm，达 3500rpm。
运动规律简单，传动机构简单。 纱线应力小，纱线与针的摩擦较小，减少与针
的磨损，生产精细织物。 针芯的自洁作用，有利于短纤纱、混纺纱和弹
并摆回机前，将纱线垫 在针口；沉降片放松握 持的旧线圈。
(3) 闭口、套圈：
针身先下降，针芯 迟下降，针芯逐渐伸出 针槽，关闭针口，此后 针身与针芯同时下降， 完成套圈；沉降片迅速 后退，片腹托住织物； 导纱针处于机前，开始 针背横移。
(4) 弯纱、脱圈、成圈、牵拉：
槽针下降到沉降片片 腹平面下，旧线圈从针头 脱下，形成新线圈；
运转的平衡性。 压板与针钩的相互磨损容易造成坏针和漏针。
脱圈、成圈阶段： 针又以较快速度下降， 迅速完成脱圈和成圈。
四、钩针经编机的成圈特点
钩针本身是整体，制造简单，可制造特细织针， 适宜编织特别细密的织物，成本也低。
采用花压板可编织特殊效应的织物。 利用压板闭口使得旧线圈不能重新进入针钩内，
因此起头比较容易。 成圈的两次上升，下降的速度变化，影响机器
成圈机件的运动配合
三、舌针经编机的成圈特点
成圈运动简单。 针舌打开后，针口较大，适合多梳垫纱，有
利于编织花色织物。 依靠旧线圈开、闭针舌，纱线张力较大。 舌针的制造比较复杂 舌针成圈运动所需动程最大, 直接影响车速。 舌针经编机的起头比较困难，针舌关闭，无
法垫纱。
第三节 钩针经编机的成圈机件与成圈过程
退圈
垫纱
闭口 套圈
弯纱,脱圈 成圈,牵拉
退圈： 舌针上升，沉降片向机前前进，压住坯 布，使其不随针一起上升；导纱针处于 机前位置，继续作针后横移；
针上升到最高位置，旧线圈滑到针杆上； 防针舌自闭钢丝可防针舌关闭。
垫纱：织针不动；导纱针向机后摆动，将经纱从 针间带过，然后在机后进行针前横移，
梳栉摆回机前，将经纱绕垫在舌针上；沉 降片向机后退出。
退圈－－－－－垫纱－－－－闭口套圈－ 弯纱,脱圈,成
圈,牵拉
(1) 退圈： 槽针处于最低位置,
针身先上升，针芯后上升， 针身上升速度快，针芯头 端没入针槽，针口开启，
此后两者继续上升，旧线 圈滑到针杆上；沉降片在 机前位置，片喉握持旧线 圈，防止旧线圈回套；导 纱针在机前位置。
(2) 垫纱：
针处于高位；导纱 针后摆，作针前垫纱，
闭口、套圈：
舌针开始下 降，针舌关闭， 旧线圈从关闭的 针舌外套过。导 纱针进行针后横 移。
弯纱、脱圈、成圈、牵拉：
针头降至栅状脱圈片 上边缘，旧线圈脱落到新 纱线上，将针钩中的新纱 线拉过旧线圈。形成具有 一定的形状和尺寸新线圈， 完成成圈。坯布受牵拉机 构的作用将新线圈拉向针 背。
导纱梳栉运动轨迹 织针运动轨迹 沉降片运动轨迹
2)导纱针摆回到针背后，并完 成针背横移。
3)压板向前运动，准备压针。 4)沉降片基本不动。
压针闭口和套圈
1) 针下降，新纱线进入针钩；
2) 压板向前压在针鼻上，关 闭针口；
3) 沉降片后退，用片腹将旧 线圈抬起，进行套圈；
4) 导纱针在针前静止不动。
闭口
套圈
脱圈与成圈
1) 压板离开针钩，向后运动； 2) 针继续下降，完成脱圈和成圈。 3) 沉降片向前运动，对旧线圈进
行牵拉。
压板运动轨迹 导纱梳栉运动轨迹 织针运动轨迹 沉降片运动轨迹
成圈机件的运动配合
三、成圈机件的运动特点
1、钩针经编机垫纱分两个阶段
改善垫纱条件，从而使成圈过程顺利进行。 使导纱针在摆过针平面时，正处于针间间隙
较大的部位； 针头位置低，可防止针头在导纱针摆过针间
时，针头挂住由经轴至导纱针针孔这一部分 纱段。
沉降片前移，握持刚脱下 的线圈，并将其推离针运 动线；导纱针在机前位置 进行针背横移。
三、槽针针身与针芯运动配合要求
退圈阶段： 针身先于针芯上升，且上升速度大于针芯，
针芯头上升到沉降片片喉水平线前，必须完全没 入针槽。
闭口阶段： 在针身和针芯下降过程中，针身先下降，且
速度大于针芯。为保证套圈可靠，要求针芯槽端 点到达沉降片片腹平面之前，针芯已闭合针口， 防止旧线圈重新进入针钩内。
一、成圈机件
1. 钩针：插入法，浇铸法 2. 沉降片：协助织针退圈和脱圈。
3. 压板： 用于封闭针口 普通压板：作用于所有针，使所有针闭口。 花压板：带有按花纹需要切成的缺口，可 有选择的进行压针。
52°-55°
4. 导纱针
钩针机沉降片的作用 1. 退圈－ 片鼻、片喉握持旧线圈。 2. 套圈－ 片腹上抬旧线圈，辅助套圈。 3. 弯纱－ 片喉、片颚支撑旧线圈。 4. 成圈－ 片喉将旧线圈拉离针背，起牵拉作用。
2、压针与套圈的配合 ❖ 压针作用点应在针钩的折弯点处
作用点过高，压针不足 作用点过低，造成坏针
❖ 压针时间配合可靠，当旧线圈上移到接近 压板压住针鼻的部位时，压板才可释压 压针迟，产生花针 压针早，产生漏针
3. 针的下降速度是变化的 带纱阶段： 针以较快速度下降
压针、套圈阶段： 针下降速度减慢，减少 针和压板的磨损。
第十二章 经编机的成圈机件与成圈过程
第一节 槽针经编机的成圈机件与成圈过程 一、成圈机件
1. 槽针： 针身、针芯
2. 沉降片： 头尾浇铸在一起，两种形式。 特里柯脱型用
拉舍尔型用
3. 导纱针： 数枚导纱针浇铸成1英寸或2英寸的针 块，用于组成梳栉，引导、垫放纱线。
二、槽针经编机成圈机件的运动配合
片鼻
片腹
片喉
片颚
三种织针的主要工艺特性对比
针型
钩针
舌针
槽针
动程
中(14-17mm) 大(20mm ) 小(8.5mm )
编织张力变化 较大
大
小织针结构简单复杂不易积污原料适用性 差
中
好
机器速度
中
慢
快
针口
小
大
中
机号
细
粗
中
加工要求
低
中
高
成圈质量
中
差
好
二、钩针经编机的成圈过程
退圈
垫纱
闭口 套圈
弯纱,脱圈 成圈,牵拉
