石墨烯散热片

石墨烯散热片的应用及介绍

摘要：石墨烯材料因其辐射水平优于绝大数散热材料，配合纳米碳粉有特别好的散热作用，因此广泛用于解决电子器件因功耗增大导致的热问题。本文

重点介绍了石墨烯散热片的基本知识，散热原理，应用案例。

关键词：石墨烯，散热片，导热系数

1.石墨烯散热片

1.1 石墨烯散热片概述

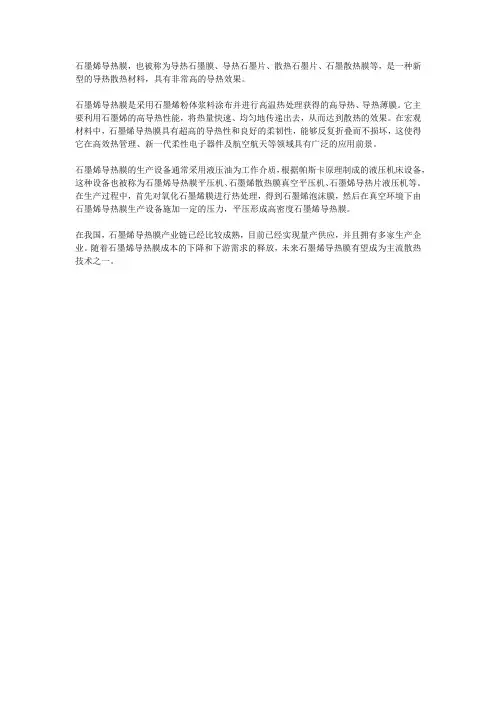

导热石墨片（TCGS-S）也称石墨烯散热片，是一种全新的导热散热材料，具有独特的晶粒取向，沿两个方向均匀导热，平面内具有150-1500 W/m.K 范围内的超高导热性能，片层状结构可很好地适应任何表面，屏蔽热源与组件的同时改进消费类电子产品的性能。其分子结构示意图如下：

石墨散热片（ TCGS-S ： Thermal Flexible Graphite sheet）的化学成分主要是单一的碳(C)元素，是一种自然元素矿物。薄膜高分子化合物可以通过化学方法高温高压下得到（TCGS-S）石墨化薄膜，因为碳元素是非金属元素，但却有金属材料的导电、导热性能，还具有象有机塑料一样的可塑性，并且还有特殊的热性能，化学稳定性，润滑和能涂敷在固体表面的等一些良好的工艺性能，因此，在电子、通信、照明、航空及国防军工等许多领域都得到了广泛的应用。

1.2 石墨烯散热片的组成

界面导热材料是由基体材料和导热填料组成的复合材料。?

A．基体材料?

石墨烯散热片的基体主要有硅油、矿物油、硅橡胶、环氧树脂、聚丙烯酸酯、聚乙烯、聚氨酯等。石墨烯基散热片的关键点是石墨烯与环氧树脂基体的复合。目前，行业内的供应商将环氧树脂和石墨烯材料采取分层剥离和喷涂，导热系数可达到80w/m.k.

B．导热填料

石墨烯散热片以石墨烯或石墨烯与碳纳米管，金属等混合作为导热填料。现有技术很难大量制备高质量的单层石墨烯，而少层或多层石墨烯相对容易制备和较便宜，?且其可保持热传导性质，石墨层可自然地连接到散热片上，?避免了?应用中接触热阻的问题，导热效率较常规的纳米散热片提升20%以上。

1.3.石墨烯散热片的散热原理。

典型的热学管理系统是由外部冷却装置，散热器和热力截面组成。而散热片的重要功能是创造出最大的有效表面积，在这个表面上热力被转移并有外界冷却媒介带走。石墨散热片就是通过将热量均匀的分布在二维平面从而有效的将热量转移，保证组件在所承受的温度下工作。

图 1 TCGS-S 石墨散热片热扩散示意图

2.石墨散热片的应用：

石墨散热片通过在减轻器件重量的情况下提供更优异的导热散热性能，能有效的解决电子设备的热设计难题，广泛的应用于PDP、LCDTV 、Notebook PC、UMPC、Flat Panel Display 、MPU 、Projector 、Power Supply、LED 等电子产品。

目前石墨散热片已大量应用于通讯工业、医疗设备、SONY/DELL/Samsung 笔记本、中

兴小米等手机、Samsung PDP、PC 内存条，LED 基板等散热等。

石墨烯具有极高的热导率和热辐射系数，单层石墨烯的导热系数可达5300W/mK，不仅优于碳纳米管，更是远高于金属中导热系数最高的银、铜、金、铝等，因此石墨烯作为辅助散热的导热塑料或者膜片具有巨大的应用前景。石墨烯导热塑料的开发，可以为各种散热需求提供性能更加优异的新型的散热产品，例如各种电子设备（如LED灯）的外壳散热，手机芯片散热（如下iPhone手机应用）等

3 结论

石墨烯散热片热导率较高且具有良好的热稳定性，领域还需兼顾绝缘、减振和固定等功能，具有广阔的发展前景，性能比我司现在用的纳米散热片还好一些，目前价格和传统纳米散热片相比贵10%左右，但在我司散热要求高的PLC产品可以作为试用。
