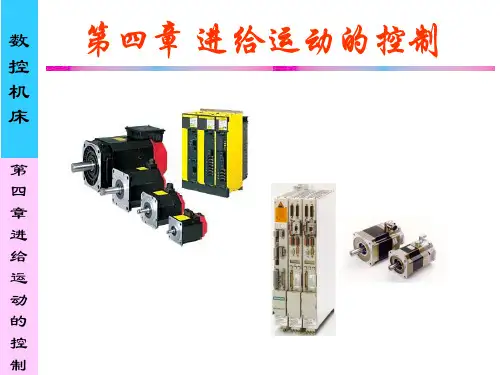

第四章 进给运动的控制
机械制造技术基础(第2版)第四章课后习题答案
《机械制造技术基础》部分习题参考解答第四章机械加工质量及其控制4-1什么是主轴回转精度?为什么外圆磨床头夹中的顶尖不随工件一起回转,而车床主轴箱中的顶尖则是随工件一起回转的?解:主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度,它分为主轴径向圆跳动、轴向圆跳动和角度摆动。
车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低,随工件回转可减小摩擦力;外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高,顶尖不转可消除主轴回转产生的误差。
4-2 在镗床上镗孔时(刀具作旋转主运动,工件作进给运动),试分析加工表面产生椭圆形误差的原因。
答:在镗床上镗孔时,由于切削力F的作用方向随主轴的回转而回转,在F作用下,主轴总是以支承轴颈某一部位与轴承内表面接触,轴承内表面圆度误差将反映为主轴径向圆跳动,轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。
4-3为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求?答:导轨在水平面方向是误差敏感方向,导轨垂直面是误差不敏感方向,故水平面内的直线度要求高于垂直面内的直线度要求。
4-4某车床导轨在水平面内的直线度误差为0.015/1000mm,在垂直面内的直线度误差为0.025/1000mm,欲在此车床上车削直径为φ60mm、长度为150mm的工件,试计算被加工工件由导轨几何误差引起的圆柱度误差。
解:根据p152关于机床导轨误差的分析,可知在机床导轨水平面是误差敏感方向,导轨垂直面是误差不敏感方向。
水平面内:0.0151500.002251000R y∆=∆=⨯=mm;垂直面内:227()0.025150/60 2.341021000zRR-∆⎛⎫∆==⨯=⨯⎪⎝⎭mm,非常小可忽略不计。
所以,该工件由导轨几何误差引起的圆柱度误差0.00225R∆=mm。
4-5 在车床上精车一批直径为φ60mm 、长为1200mm 的长轴外圆。
进给运动的控制
机 床
二、分类
☆步进电机驱动系统
反应式 混合式
第
四
☆直流伺服驱动系统:永磁直流伺服电动机
章
进
给
☆交流伺服驱动系统:永磁交流伺服电动机
运
动
的
控
制
数 控
第一节 概述
机 三、位置伺服驱动系统的开环、闭环控制
床 ☆开环控制系统
第 CNC 四
步进 驱动
步进 电机
章 ☆半闭环控制系统
进 给 CNC
伺服 驱动
伺服 电机
数 控 机 床
第 四 章 进 给 运 动 的 控 制
数 控
本章内容
机
床
第一节 概述
第
第二节 步进驱动及开环进给控制
四
章 进
第三节 位置检测装置
给
运
第四节 直流、交流伺服驱动装置
动
的
控
制
数 控
第一节 概述
机 一、进给伺服系统的概念 床
1、组成:
第 四 章
进给伺服系统是以机床移动部件(如工作台)的位置和 速度作为控制量的自动控制系统,通常由伺服驱动装置、 伺服电机、机械传动机构及执行部件组成。
进 数控装置送来的一系列指令脉冲按照一定的顺序和分配
给 方式加到功率放大器上,控制各相绕组的通电、断电。
运
动 的
环形分配器功能可由硬件或软件产生,硬件环形分配 器是根据步进电机的相数和控制方式设计的
控
制
数 控
二、步进电动机的驱动电源
机 1、脉冲分配控制——硬件(环形分配器)
床
电源
A相驱动
第
四 章
CNC 装置
数 控
雕刻机自动控制系统
题目:雕刻机自动控制系统学院:_###############专业:########################班级: ################## 学号: #############学生姓名: ############# 指导教师: ############年月日[键入文字]摘要雕刻机制作工艺日渐成熟,应用范围也日渐广泛。
大到楼房建筑的装饰,小到商店门前的招牌,乃至很多产品的标识铭牌,可谓雕刻的使用范围无处不在。
但雕刻机的价格均比较高,为了提高其普及率,开发一个经济、简练的机械运动系统是很具有重要的理论意义和实用价值的。
本文简要地介绍了雕刻机的起源和发展现状,分析了国内外同类雕刻机的特点,说明了雕刻机的功能和使用范围。
综合运用机械制造和加工工艺等知识,提出了简化雕刻机运动系统的思路。
其次,讨论和确定了本雕刻机的总体结构布局。
本雕刻的运动系统包括了主运动系统和进给运动系统。
其主运动系统采用电机直接接刀具,省去中间传动,而进给运动系统是采用步进电机带动滚珠丝杠使部件在导轨上平移来实现三轴联动。
再次,对主电机的选用、滚珠丝杠、步进电机以及导轨等主要零部件进行了详细的与计算。
本雕刻机有着安装方便,结构简单、新颖,制造成本低等优点,可用于中小型雕刻机,对雕刻机价格具有一点的影响。
关键词:雕刻机,运动系统,三维I目录第一章绪论 (1)1.1 雕刻机的概述 (1)1.2研制的雕刻机的特点 (1)1.3研制的雕刻机功能及使用范围 (1)第二章系统分析 (3)2.1三维雕刻机的参数 (3)2.2雕刻机 (4)2.2.1总体布局要求 (4)2.2.2总体方案确定 (5)2.3雕刻机运动系统 (5)2.3.1坐标系统的确定 (5)2.3.2总体结构 (6)2.3.3主运动方案 (7)2.3.4进给运动方案 (7)第三章主运动系统的校核 (8)3.1铣削力、扭矩和功率的计算 (8)3.2主运动系统 (9)3.2.1主运动系统的方案 (9)3.2.2主轴电机的计算 (9)第四章进给运动系统计算 ........................................... - 11 -4.1 Z方向进给运动系统 ..............................................................................................................- 11 -4.1.1 Z方向进给运动系统组成............................................................................................- 11 -4.1. 2联轴器的选择..............................................................................................................- 11 -4.1. 3 Z方向直线导轨副的计算 (12)4.2 X方向进给运动系统 (13)4.2.1 X方向进给运动系统组成 (14)4.2.2联轴器的选择 (14)4.2.3X方向直线导轨副的计算 (14)4.3 Y方向进给运动系统 (15)4.3.1 Y方向进给运动系统组成 (15)4.3.2滚珠丝杠副的计算 (16)4.3.3滚珠丝杆的校核 (19)4.3.4Y方向进给电机的计算 (20)4.3.5联轴器的选择 (20)4.3.6Y方向直线导轨副的计算 (20)4.4 雕刻机参数的确定 (21)参考文献 (23)I I第一章绪论1.1 雕刻机的概述雕刻可以追溯到远古时期,母系氏族时期的半坡氏族的“人面网纹盆”便是雕刻的雏形。
卧式车床电气控制系统课程设计心得【模版】
机床电气控制技术课程设计报告设计课题: 一台普通卧式车床的电气控制系统设计姓名:学院:专业:班级:学号:日期指导教师:绪论车床是机械加工中最广泛的金属切削机床,它可以用于切削各种工件的外圆、内孔、端面、螺纹、螺杆及车削定型表面等。
现代生产机械多采用机械、电气、液压、气动结合的控制技术。
其中电气控制技术起联接中枢作用,应用最为广泛。
电气控制系统是生产机械设备的重要组成部分,是保证J机械设备按生产工艺要求,完成各种运动状态与协调工作,并保证机械设备安全可靠工作以及实现操作自动化。
本设计的主要任务是根据车床的工作情况确定电气设计的技术条件、电力拖动形式的选择、电动机的选择及其他电器元件、电气控制原理图,绘制机电设备的位置图和接线图,最后按要求写出设计报告,绘出设计图样。
第一章车床的运动形式1.1主运动车床的主运动是工件的旋转运动,它是由主轴通过卡盘或顶尖带动工件旋转。
电动机的动力通过主轴箱传给主轴,主轴一般只要单方向的旋转运动,只有在车螺纹时才需要用反转来退刀。
1.2进给运动车床的进给运动是溜板带动刀具作纵向或横向的直线移动,也就是使切削能连续进行下去的运动。
所谓纵向运动是指相对于操作者的左右运动,横向运动是指相对于操作者的前后运动。
车螺纹时要求主轴的旋转速度和进给的移动距离之间保持一定的比例,所以主运动和进给运动要由同一台电动机拖动,主轴箱和车床的溜板箱之间通过齿轮传动来联接,刀架再由溜板箱带动,沿着床身导轨作直线走刀运动。
第二章电力拖动的特点及控制要求2.1电力拖动的特点(1)采用传统的继电器接触器控制系统。
(2)传动方式采用多电动机拖动,即一台设备由多台电动机分别驱动各个工作机构。
这种拖动方式不仅大大简化了生产机械的传动机构,而且控制灵活,为生产机械的自动化提供了有利的条件,现代化机电传动基本上均采用这种拖动形式。
(3)机床主运动和进给运动由主轴电动机M1集中传动,主轴电动机选用三相笼式异步电动机,不进行电气调速,主轴采用齿轮箱进行机械有级调速,由车床主轴箱通过变速箱与主轴电动机的连接来完成(为减小振动,主拖动电动机通过几条传动皮带将动力传递到主轴箱);刀架的给进运动方式有手动和自动两种,在进行螺纹加工时,工作的旋转与刀架的进给速度之间应有严格的比例关系,因此,车床刀架的纵向或横向两个方向进给运动是由主轴箱输出轴依次经挂轮箱、进给箱、光杠传入溜板箱而获得的。
机床电气控制线路的设计
三、热继电器的选用
– 作用:用于电动机的过载保护 – 选用依据:根据电动机的额定电流来确定其
型号与规格 IRT=(0.95~1.05)Ied
– 热继电器的整定电流值是指热元件通过的电
流超过此值的20%时,热继电器应当在 20min内动作。
– 选型:
一般情况下可选用两相结构的热继电器。 在电网严重不平衡条件下工作的电机可选用三相结构 的热继电器。 三角形接线电动机可选用带断相保护装置的热继电器。 – 下列情况 IRT=2 Ied以便保护 1.电动机负载惯性转矩非常大,起动时间长 2.电动机所带动的设备,不允许任意停电 3.电动机拖动的为冲击性负载,如冲床、剪床等 – 常用系列: JR1 JR2 JR0 JR16 JR16B:由JR0改进而来,双金属片式,有温度补偿 和断相运转保护装置。适于长期工作或间歇工作的交 流电动机。
第四章 机床电气控制线路的设计 及电气元件的选择
重点:控制线路的设计过程,元器件参数的确定。 难点:如何正确选择控制环节来满足控制要求。
继电器—接触器控制,也称常规控制或传统控制 机床组成: – 机械 – 电气
§2 机床电气设计的一般内容
一、电气设计的基本原则:
– 1.最大限度满足机床和工艺对电气控制的要求。 – 2.在满足控制要求的前提下,设计方案力求简 – 3.把电气系统的安全性和可靠性放在首位,确
数字程序控制——数控机床 – 特点:生产率高、精度高,可加工复杂零件, 发展前景广阔。
–5.明确有关操作方面的要求:
操纵台的设计、测量显示、故障自诊断、 保护措施等的要求。
– 6.设计时应考虑用户供电电网情况
电网容量、电流种类、电压、频率等。
机械制造技术基础
第二章2-1 什么叫主运动什么叫进给运动试以车削、钻削、端面铣削、龙门刨削、外圆磨削为例进行说明。
答主运动由机床提供的刀具与工件之间最主要的相对运动它是切削加工过程中速度最高、消耗功率最多的运动。
进给运动使主运动能依次地或连续地切除工件上多余的金属以便形成全部已加工表面的运动。
车削时主运动为工件的旋转进给运动为刀具沿轴向相对于工件的移动钻削时主运动为工件或钻头的旋转而工件或钻头沿钻头轴线方向的移动为进给运动端面铣削时主运动为铣刀的旋转运动进给运动为工件移动龙门刨削时主运动为刨刀的直线往复运动进给运动为工件的间隙移动平面磨削时主运动为砂轮的旋转矩台的直线往复运动或圆台的回转纵向进给运动为进给运动以及砂轮对工件作连续垂直移动而周边磨削时还具有横向进给。
2-4 用r 70 、r 15 、s 7 的车刀以工件转速n= 4rs 刀具每秒沿工件轴线方向移动1.6mm把工件直径由d w 54mm 计算切削用量a sp、f、v c 。
解as p=dw 2 dm 60 2 54 3mmvc 1d0w0n00 60104000.754 m sf vnf 14.6 0.4 mm r2-5 常用硬质合金有哪几类哪类硬质合金用于加工钢料哪类硬质合金用于加工铸铁等脆性材料为什么同类硬质合金刀具材料中哪种牌号用于粗加工哪种牌号用于精加工为什么答常用硬质合金有钨钴类硬质合金、钨鈦钴类硬质合金、钨钛钽铌类硬质合金、碳化钛基硬质合金、涂层硬质合金钨钴类硬质合金K类主要用于加工铸铁等脆性材料。
因为加工脆性材料是切屑呈崩碎块粒对刀具冲击很大切削力和切削热都集中在刀尖附近此类合金具有较高的抗弯强度和韧性可减少切削时的崩刃同时此类合金的导热性好有利于降低刀尖的温度。
钨鈦钴类硬质合金P类适用于加工钢料。
因为加工钢料是塑性变形大摩擦很剧烈因此切削温度高而此类合金中含有5%30%的TiC因而具有较高的硬度、耐磨性和耐热性故加工钢料时刀具磨损较小刀具寿命较高。
模具制造工艺思考题答案
第一章绪论1、模具制造的基本要求是什么(1)制造精度高(2)使用寿命长(3)制造周期短(4)模具成本低2、模具制造的主要特点是什么(1)制造质量要求高(2)形状复杂(3)模具生产为单件、多品种生产(4)材料硬度高3、模具主要零件的精度是如何确定的模具精度主要由其制品精度和模具结构的要求来决定的;为了保证制品精度,模具的工作部分精度通常要比制品精度高2~4级;模具结构对上、下模之间配合有较高的要求,为此组成模具的零部件都必须有足够高的制造精度,否则将不可能生产出合格的制品,甚至会使模具损坏;第二章模具机械加工的基本理论1、何谓设计基准,何谓工艺基准1设计基准:在零件图上用以确定其他点、线、面的基准,称为设计基准;2工艺基准:零件在加工和装配过程中所使用的基准,称为工艺基准;按工艺基准用途不同,又分为定位基准、测量基准和装配基准;2、如何正确安排零件热处理工序在机械加工中的位置1预先热处理:预先热处理包括退火、正火、时效和调质;这类热处理的目的是改善加工性能,消除内应力和为最终热处理作组织准备,其工序位置多在粗加工前后;2最终热处理:最终热处理包括各种淬火、回火、渗碳和氮化处理等;这类热处理的目的主要是提高零件材料的硬度和耐磨性,常安排在精加工前后;3、制约模具加工精度的因素主要有哪些1工艺系统的几何误差对加工精度的影响;2工艺系统受力变形引起的加工误差;3工艺系统的热变形对加工精度的影响;4、工艺系统热变形是如何影响加工精度的在机械加工过程中,工艺系统会受到各种热的影响而产生温度变形,一般也称为热变形;这种变形将破坏刀具与工件的正确几何关系和运动关系,造成工件的加工误差;另外工艺系统热变形还影响加工效率;5、如何理解表面完整性与表面粗糙度机械加工表面质量也称表面完整性,它主要包含两个方面的内容:1表面的几何特征表面粗糙度表面波度表面加工纹理伤痕2表面层力学物理性能表面层加工硬化表层金相组织的变化表面层残余内应力6、加工细长轴时,工艺系统应作如何考虑7、如何正确拟定模具机械加工工艺路线工艺路线的拟定是制定工艺过程的总体布局;其主要任务是选择各个表面的加工方法和加工方案,确定各个表面的加工顺序以及整个工艺过程中工序数目等;除定位基准的合理选择外,拟定工艺路线还要考虑表面加工方法、加工阶段划分、工序的集中和分散和加工顺序等四个方面;第三章模具机械加工1、模具机械加工的主要内容是什么如何分类各采取什么原则处理1普通机床加工:车刨铣磨钻插2仿形机床加工3坐标机床加工4数控机床加工2、列举一些家用电器采用普通切削加工机床加工的表面3、比较机械法、液压法、电控法这三种仿形方式的优缺点;4、坐标机床与普通机床的主要区别是什么数控机床属于坐标机床吗坐标机床与普通机床的根本区别在于它们具有精密传动系统可作准确的移动和定位;有了坐标机床,可以加工模块上有精密位置要求的孔、型腔、甚至三维空间曲面;5、坐标镗床的特点是什么坐标机床的附件分别起什么作用坐标镗床是一种高精度孔加工机床,主要用于加工模具零件上的精密孔系,因为其加工的孔不仅具有较高的尺寸和几何形状精度,而且还具有较高的孔距精度;6、试将下列设计尺寸转换成坐标尺寸:7、何为成形磨削其特点是什么成形磨削就是将零件的轮廓线分解成若干直线与圆弧,然后按照一定的顺序逐段磨削,使之达到图样的技术要求;成形磨削按加工原理可分为成形砂轮磨削法与夹具磨削法两类;8、正弦精密平口钳与正弦精密磁力平台分别作用于什么场合两者对工件的固定方式不同,前者是利用钳口夹持,工件应具有较大的刚性,后者则利用磁性吸合,工件必须是能磁化的材料;9、万能夹具主要由哪几部分组成,它与正弦分中夹具有什么区别万能夹具可加工具有多个回转中心的工件,工件定位以后随主轴来回旋转,磨出以该回转中心为轴线的圆弧面;与正弦分中夹具相比,结构上主要多了由一对相互垂直的精密丝杆螺母副组成的十字拖板部分,该部分可带动工件相对于夹具主轴沿X和Y两方向移动,从而使工件上不同的回转中心分别与夹具主轴重合,磨出复杂曲面上各部分圆弧面;第四章模具数控加工1、试述数控机床的组成和基本工作原理;1数控机床主要用数控介质、数控装置、伺服系统和机床本体等四部分组成;2工作原理:数控机床加工零件时,首先要根据加工零件的图样与工艺方案,按规定的代码和程序格式编写零件的加工程序单,这是数控机床的工作指令;通过控制介质将加工程序输入到数控装置,由数控装置将其译码、寄存和运算之后,向机床各个被控量发出信号,控制机床主运动的变速、起停、进给运动及方向、速度和位移量,以及其他如刀具选择交换,工件夹紧松开和冷却润滑液的开、关等动作,使刀具与工件及其他辅助装置严格地按照加工程序规定的顺序、轨迹和参数进行工作,从而加工出符合要求的零件;2、试述数控机床的加工特点和与普通机床的区别;1加工精度高2自动化程度高和生产率高3适应性强4有利于生产管理现代化5减轻劳动强度6成本高3、机床坐标系与工件坐标系有何区别与联系以机床原点为坐标原点的坐标系就成为机床坐标系;机床原点是机床坐标系的原点,同时也是其他坐标系与坐标值的基准点;也就是说只有确定了机床坐标系,才能建立工件坐标系,才能进行其他操作;4、什么是机床原点、工作编程原点、机床参考点、换刀点、对刀点和起刀点机床原点:机床原点又称机床零点,是机床上的一个固定点,由机床生产厂在设计机床时确定,原则上是不可改变的;工作原点:工作原点又称工作零点或编程零点,工作原点是为了编制加工程序而定义的点,它可由编程员根据需要来定义,一般选择工件图样上的设计基准作为工件原点,例如回转体零件的端面中心、非回转体零件的角边、对称中心作为几何尺寸绝对值的基准;机床参考点:机床参考点的作用就是每次数控机床启动时,执行机床返回参考点又称回零的操作,使数控系统的坐标系统与机床本身坐标系相一致;换刀点:对刀点:起刀点:指刀具起始运动的刀位点,即程序开始执行时的刀位点;5、什么是字地址程序段格式为什么现在数控编程常用此格式字地址程序格式:每个字前有地址;各字的先后排列并不严格;数据的位数可多可少,但不得大于规定的最大允许位数;不需要的字以及与上一程序段相同的续效字可以不写;这种程序段格式的优点是程序简短、直观、不易出错,故应用广泛;6、手工编程和自动编程有何区别和联系1手工编程就是程序编制的全部或主要由人来完成,有时也借助于通用计算机进行一些复杂的数值计算;2自动编程是用计算机及其外围设备并配以专用的系统处理软件进行编程;根据编程系统输入方法及系统处理的方式不同,主要有批处理式、交互式、实物模型等编程系统;7、什么是计算机辅助制造CAM模具制造中常用的CAM软件有哪些CAM的狭义概念指从产品设计到加工制造之间的一切生产准备活动,它包括CAPP、NC编程、工时定额的计算、生产计划的制定、资源需求计划的制定等;CAM的广义概念包括的内容则多得多,它还包括制造活动中与物流有关的所有过程加工、装配、检验、存储、输送的监视、控制和管理;8、试述刀具半径补偿与长度补偿的方法及应用;9、数控铣床与加工中心有何不同各适合加工那些类型的模具零件加工中心是从数控铣床发展而来的,它与数控铣床的最大区别在于它有刀库和刀具自动交换系统,它可以在一次装夹中通过自动换刀系统改变主轴上的加工刀具,实现钻、镗、铰、攻螺纹、切槽等多种加工功能;加工中心的主要加工对象模具类零件各种叶轮、球面和凸轮类零件箱体类零件异形件、盘、套、板类等零件10、试述数控机床程序编制中的工艺分析要点;11、用数控铣床或加工中心编制如下图示的零件加工程序;第五章模具特种加工1、电火花成形加工的基本原理是什么为何必须采用脉冲放电的形式进行若加工中出现连续放电会产生何种情况基本原理:利用工件与电极之间脉冲放电时的电腐蚀现象,并有控制地去除工件材料,以达到一定的形状、尺寸和表面粗糙度要求;2、电火花成形加工的放电本质大概包括哪几个阶段1介质的击穿与放电通道的形成2能量的转换、分布与传递3电极材料的抛出4极间介质的消电离3、电火花成形加工具有哪些特点具体应用于模具行业中的哪些方面特点:1以柔克刚2不存在宏观“切削力”3电脉冲参数可以任意调节4易于实现自动化控制及自动化应用范围:1穿孔加工2型腔加工3强化金属表面4磨削平面及圆柱面4、电火花成形机床有几部分组成其中,工作液循环过滤系统有何作用其循环方式有哪几种电火花成形加工机床主要由机床主体、脉冲电源、自动进给调节系统、工作液过滤循环系统以及机床附件等部分组成;工作液循环过滤系统的作用是排除电火花加工过程中不断产生的电蚀产物,提高电蚀过程的稳定性和加工速度,减小电极损耗,确保加工精度和表面质量;常用的循环方式有两种:冲油式、抽油式5、叙述影响电火花成形加工的基本因素;如何提高电火花加工的表面质量1极性效应现象2脉冲参数对电蚀量的影响3脉冲宽度对电蚀量的影响4材料的热力学常数对电蚀量的影响;6、何谓阶梯电极它有何特点为了提高加工速度等工艺指标,在电火花穿孔加工过程中,常采用阶梯电极,即将原来的电极适当加强,而加强部分的截面尺寸适当缩小,呈阶梯形状;在加工时,先用加长部分的电极在粗规准下加工,然后用原来的电极在精规准下进行精修,这样可以将粗、精加工分开,既能提高生产率,又能减少精加工余量,保证精度,同时电规准转换次数减少,使操作大大简化;7、为何装夹好的电极还要进行校正如何校正使电极轴心线垂直于机床的工作台面或凹模上平面,否则难以保证加工质量;8、何为定位定位的方法如何所谓定位,就是指将已装夹和校正调整好的电极对准工件的加工位置,以保证加工出的形孔达到一定的位置精度要求;常用的定位方法有划线法、块规角尺法和侧面定位法;9、何为电规准如何使用电规准电火花加工过程中的电参数如电压、电流、脉宽、间歇等成为电规准;电加工过程中根据工件的技术要求、经济效益等因素合理选择电规准,并按工艺要求适时转换;冲模加工中,常选择粗、中、精三种电规准;10、型腔电火花成形加工有何特点常用的工艺方法有哪些特点:1要求电极损耗小2金属蚀除量大3工作液循环不流畅,排屑困难;4在加工过程中,为了侧面修光、控制加工深度、更换或修整电极等需要,电火花机应备有平动头、深度测量仪、电极重复定位装置等附件;11、电火花线切割加工有何特点最适合加工何种模具1不需要制造专用电极,电极丝可反复使用,生产成本低,并节约电极制造时间;2电极丝常用钼丝、铜丝,直径最小可达,可以加工形状复杂的模具;3加工精度高4生产效率高,易于实现自动化;5加工过程中大都不需要电规准转换;6不能加工盲孔类及阶梯类成形表面;12、电火花线切割加工中,工件需要定位吗不需要13、什么是工件的切割变形现象试述工件变形的危害、产生原因和避免、减少工件变形的主要方法;为了减少线切割变形对精度的影响,毛坯应该选用锻造性能好、淬透性好、热处理变形小的材料制作;14、什么是线切割加工编程的偏移量ff的大小与那行因素有关准确确定f有何实际意义如何确定考虑到线切割加工时放电间隙和电极丝直径的影响,电极丝的中心轨迹与工件轮廓之间必须保持一定的距离ff=电极丝半径+单边放电间隙;加工凸模时,电极丝的中心轨迹应在工件轮廓之外,加工凹模时则相反;15、如何选择合理的电规准来进行线切割加工1要求获得较好的表面粗糙度时,应选择较小的脉冲参数;2要求获得较高的切割速度是,应选择较大的脉冲参数;3工件厚度大时,应尽量改善排屑条件,宜选用较高的脉冲参数;4在容易断丝的场合,应增大脉冲间隔时间,减小加工电流,防止电极丝烧断;5对加工精度表面质量要求极高的工件,其电参数可以通过试切割的办法确定;16、简述电化学加工的基本原理利用电化学反应原理进行加工17、电化学在模具加工中有几方面的应用各有何特点1型孔加工2型腔加工3电解抛光4电解磨削18、超声波加工的工作原理、特点应用范围如何工作原理:超声波加工时利用工具端面作超声波振动,撞击悬浮液,并通过悬浮液中的磨料加工脆硬材料的一种成型加工方法;特点:1特别适合于加工各种硬脆材料;2对工具材料要求不高,但韧性要好;3不需要使用工具和工件作比较复杂的相对运动,机床的结构简单,操作方便;应用范围:1型孔、型腔加工2切割加工3超声波抛光4超声波焊接19、激光加工的工作原理、特点应用范围如何工作原理:利用能量密度极高的激光照射在被加工表面时,光能被加工表面吸收并转化成热能,当聚光点的局部区域的温度足够高是,使照射斑点的材料迅速熔化、汽化,并爆炸性地高速喷射出来,同时产生方向性很强的冲击波;工件材料在高温熔融蒸发和冲击波的同时作用下实现了打孔和切割加工的目的;特点:1无需借助工具或电极,不存在工具损耗问题,易于实现自动化加工;2功率密度高,几乎能加工所有材料3效率高、速度快,热影响区较少;4能加工深而小的微孔和窄缝;5能够透过透明材料对工件进行各种加工;应用范围:1激光微型加工2激光切割加工3激光焊接加工4制作模具第六章模具快速成形加工1、试述快速成形加工的基本原理;快速成形加工的基本原理是用CAD三维造型软件设计产品的三维曲面模型,或用实体反求方法采集得到有关原型或零件的几何形状、结构和材料的组合信息,从而获得目标原型的概念,并以此建立数字化模型,即零件的电子模型,根据具体工艺要求,将其按一定厚度分层切片,根据切片处理得到的截面轮廓信息,通过计算机控制激光束固化一层层的液态光敏树脂,或利用某种热源有选择地喷射粘接剂或热熔材料,形成各个不同截面,每层截面轮廓成型之后,快速成形系统将下一层材料送至已成形的轮廓面上,然后进行新一层截面轮廓的成形,逐步叠加成三维产品,再经过必要的处理,使其在外观、强度和性能等方面达到设计要求;2、正确描述实体数据模型的STL文件格式应满足什么要求3、快速成形加工与传统的机械加工相比具有哪些优点1制造的快速性2制造技术的高度集成化3制造的自由性4制造过程的高柔性4、简单描述立体印刷成形的加工过程;5、简述层合实体制造的工作原理;6、CAD实体数据经过网格化处理后,三角形数量过多或过少会对加工造成何种影响第七章其他模具制造新技术简介1、何谓现代制造技术,它具有哪些主要特征2、并行工程的核心内容是什么3、逆向工程技术与传统的复制方法相比,有哪些优点4、何谓虚拟公司,其主要特点是什么5、精益生产的主要特征是什么6、绿色制造的目标是什么第八章典型模具制造工艺1、冲模模座加工的工艺路线是怎样安排的对模座的技术要求有哪些模座加工工艺流程:铸坯——退火处理——刨削或铣削上下表面——钻导柱导套孔——刨气槽——磨上下平面——镗导柱导套孔技术要求:1模座的上、下平面平行度必须达到规定2上、下模座导柱、导套安装孔距应一致,导柱、导套安装孔的轴线与基准面的垂直度:100;3模座的上、下平面及导柱、导套安装孔的粗糙度Ra为~,其余面为~;四周非安装面可按非加工表面处理;2、为了保证上、下模座的孔位一致,应采取什么措施为了保证上、下模座的导套、导柱孔距一致,可将两块模座装夹在一起同时加工;3、导柱、导套所用材料是如何选用的热处理的要求是什么导柱、导套可选用热轧圆钢做毛坯,渗碳淬火后,再磨削;4、导柱、导套加工的工艺路线是怎么安排的对导柱、导套的技术要求有哪些工艺路线:毛坯棒料——车削加工——渗碳处理、淬火——内、外圆磨削——精磨技术要求:1导柱、导套的工作部分的圆度公差满足要求2导柱、导套配合精度满足加工; 5、模架装配后应达到哪些技术要求1组成模架的各零件必须符合相应的标准和技术要求,导柱和导套的配合应符合相应的要求;2装配成套的模架,上模座上平面对下模座下平面的平行度、导柱的轴线对下模座下平面的垂直度和导套孔的轴线对上模座上平面的垂直度应符合相应的要求3装配后的模架,上模座在导柱上滑动应平稳和无阻滞现象;4模架的工作表面不应有碰伤、凹痕及其他机械损伤;6、对冲裁模凸模和凹模的主要技术要求有哪些1结构合理2高的尺寸精度、形位精度、表面质量和刃口锋利3足够的刚度和强度4良好的耐磨性5一定的疲劳强度7、非圆形凸模的加工方法有哪些不同的加工方法各有什么特点1压印锉修2仿形刨床切削3电火花线切割加工4成形磨削8、系列圆孔的加工方法有哪些不同的加工方法的加工精度如何1在普通钻床上加工+2在铣床上加工~3在精密坐标镗床或坐标磨床加工~9、非圆形型孔的加工方法有哪些如何选用这些加工方法1锉削加工2压印锉修3电火花线切割加工4电火花加工10、为了提高模具结构的工艺性,设计模具时必须考虑哪几个主要原则1模具结构尽量简单;2模具使用过程中的易损件能方便地更换和调整;3尽可能采用标准化零部件4模具零件,尤其是凸、凹模零件应具有良好的工艺性;5模具应便于装配11、锻模的热处理对模具质量的影响怎样热处理在热锻模加工过程中是如何安排的各种热处理的目的是什么热处理对锻模质量影响很大;模块精锻造后,需进行退火处理,以降低硬度,消除残余内应力,改善工件材料的可切削性,并为后面的热处理做好组织上的逐步;对于中小型锻模或淬火变形较小的材料,淬火与回火处理放在模块预加工和型槽加工之后进行,这样可使型槽得到较高的硬度;对于大型锻模或用淬火变形较大的钢材制造的模具,淬火与回火安排在模块预加工之后,型槽加工之前进行,这样可以避免热处理变形的影响,可用电加工来解决切削加工难的问题;12、对锻模模块的纤维方向有什么要求对于圆形或近圆形锻件的锻模,纤维方向与键槽中心线的方向一致;对于长轴类锻件的模块,其纤维方向与燕尾方向一致,绝不允许纤维方向与燕尾支承面垂直;13、塑料模型腔的加工方法有哪些各种加工方法的特点及适用范围是什么1型腔冷挤压开式挤压闭式挤压2电加工电火花加工电火花线切割加工3精密铸造法14、塑料模型腔抛光的目的是什么电解抛光的工作原理是什么超声波抛光的工作原理是什么目的:模具型腔经过机械加工后表面会留下刀痕,或经过电火花加工后表面会留下一层硬化层;型腔表面的刀痕或硬化层需要抛光去除;抛光加工的好坏不仅影响模具的使用寿命,而且影响制品表面光泽、尺寸精度;电解抛光的工作原理:点解抛光是通过阳极溶解作用对型腔进行抛光的一种表面加工方法;超声波抛光的工作原理:利用换能器将输入的超声频电振荡装换成机械振动,由变幅杆将机械振动放大,再传至固定的变幅杆端部的工具头上,使工具产生超声频振动,从而对工件进行抛光;15、压铸模具材料应具备哪些性能常用于制造压铸模型腔、型芯的材料有哪些压铸材料除了应具有塑料模具的特点外,还应具有较高的高温强度、硬度、抗氧化性、抗回火稳定性和冲击韧性,具有良好的导热性和抗疲劳性;16、简易模具制造方法有哪些锌基合金模具的特点是什么简述砂型铸造法制造锌基合金拉深模的过程;锌基合金模具的特点:锌基合金模具使用铸造方法制成,模周期短,工艺简单,成本低;砂型铸造法制造锌基合金拉深模的过程:凸模的制造方法是将制好的模样放在固定板上,放好砂箱,填入砂型并桩实,翻转砂箱即可起模,检查并修整砂型,浇注熔化的锌基合金,冷却清理后,凸模制造工作完成;凹模的制造是在凸模模样贴上一层相当于拉深间隙厚度的材料,浇注石膏过渡样,待石膏凝固后合模并烘干,把过渡样放入砂箱内造型,起模修型后,浇注锌基合金,冷却清理后,凹模制造完成;17、简述低熔点合金自铸模工艺过程;浇铸模工艺与自铸模工艺相比有什么特点自铸模工艺:指熔箱本身带有熔化合金的加热装置,以样件为基准,通过样件使液态合金分隔,冷却凝固后同时铸出凸模、凹模和压边圈等零件;浇注模工艺:浇注前,先将熔箱与样件、模架组装好后,通过另外的加热装置将合金熔化,然后把液态合金浇注在熔箱内制模;第九章典型模具的装配和调试1、模具常用的装配工艺方法有哪些各有何特点1完全互换法2修配法3调整法2、常见冷冲模的装配顺序是怎样的。
08数控机床电气控制题库
08数控机床电⽓控制题库《数控机床电⽓控制与PLC》练习题适⽤班级:2009级数控技术1~4班第⼀章绪论⼀、填空题1、数控机床⾃诞⽣⾄今50多年来,其核⼼数控系统的发展经历了数控阶段和计算机数控阶段。
2、在数控机床上产⽣低速爬⾏主要是因机床导轨与⼯作台之间的摩擦⼒⽽引起的。
3、失动是由于伺服驱动系统滚珠丝杠与螺母的间隙、传动链的扭转或者构件的挠曲等因素引起的。
4、在应⽤上,摩擦⼒分成三类:粘性摩擦⼒、库仑摩擦⼒和静摩擦⼒。
⼆、选择题1.下列关于世界第⼀台数控机床的描述正确的是(B )A)1946年在美国研制成功B)它是⼀台3坐标数控铣床C)⽤它来加⼯直升机叶⽚D)它⽤晶闸管-直流电机驱动第⼆章数控机床电⽓控制基础知识⼀、填空题1、低压断路器是将控制和保护的功能合为⼀体的电器。
2、低压断路器常作为不频繁接通和断开的电路总电源开关或者部分电路的电源开关,常见的形式有塑料外壳式断路器、⼩型断路器。
3、接触器由电磁机构、触点系统、灭弧装置及其他部件四部分组成。
4、⼩型断路器主要⽤于照明配电系统和控制回路。
5、使⽤低压断路器实现短路保护⽐使⽤熔断器优越。
6、接触器是⼀种⽤来频繁接通或分断电路带有负载的⾃动控制电器。
7、接触器按其主触点通过电流的种类不同,分为直流、交流两种。
8、继电器是⼀种根据输⼊信号的变化接通或断开控制电路的电器。
9、继电器常见的类型有电磁式继电器、时间继电器、热继电器、固态继电器等。
10、时间继电器是⼀种⽤来实现触点延时接通或断开的控制电器。
11、固态继电器是⼀种带光电隔离器的⽆触点开关。
12、在选择变压器的时候,根据设备的需要,变压器有标准和⾮标准两种。
13、在数控机床中三相变压器主要是给伺服驱动系统供电。
14、数控机床主要使⽤开关电源和⼀体化电源。
15、绘制电⽓原理图时,⼀般分为主电路和辅助电路两部分画出。
16、熔断器主要由熔断体和熔座两部分组成。
17、熔断体是⼀次性使⽤元件,熔断后,再次⼯作必须更换。
数控车床的进给速度和加减速控制
(2)后加减速控制
放在插补后各坐标轴旳加减速控制为后加减速控 制。
这种加减速控制是对各运动坐标轴进行分别控制, 所以,可利用实际进给滞后于插补运算进给这一特点, 在减速控制时,只要到达运算终点就进行减速处理, 经合适延迟就能平稳地到达程序终点,无需预测减速 点。
后加减速控制旳规律实际 上与前加减速一样,一般 有直线和指数规律旳加减 速控制。
直线加减速控制使机 床起动时,速度按一定斜 率旳直线下降,如图。
指数加减速控制目旳是把机械设备起动或停止 时旳速度突变,变成随时间按指数规律上升和下降。
指数加减速度与时间旳关系为:
加速时
v ( t ) = vc ( 1 – e - 1/T )
匀速时
v ( t ) = vc
减速时
v ( t ) = vc e - 1/T
si
xe xi
1
cos
对于圆弧插补, si旳计算应按圆弧所 相应旳圆心角不不小 于及不小于π两种情 况进行分别处理,如 图。
不大于π时,瞬时
加工点离圆弧终点旳直
线距离越来越小,以MP
为基准,A点离终点旳距
离为:
si
MP 1
cos
ye yi
1
cos
不小于π时,设A点为圆弧AP旳起点,B点为离终 点P旳弧长所相应旳圆心角等于π时旳分界点,C点则 为不不小于π圆心角旳某一瞬时点。
式中T 为加减速时间参数; vc为稳定速度;v ( t )为
被控旳输出速度。
根据闭环、半闭环数控系统旳控制方式,可用 如图所示旳算法原理图来实现指数加减速控制。
图中Δt表达采样周期,其作用是每个采样周期 进行一次加减速运算,对输出速度进行控制。
误差寄存器E将每个采样周期旳输入速度 vc 与 输出速度 v 之差进行累加,累加成果一方面保存在 误差寄存器中,另一方面与1/T相乘,乘积作为目前 采样周期加减速控制旳输出速度 v 。同步 v 又反馈 到输入端,准备下一采样周期到来。
机械制造简答题
简答题第一章绪论1 、叙述数字控制(数控)、数控机床的概念。
2 、数控机床由哪些部分组成?各有什么作用?3 、什么叫点位控制、点位直线控制、轮廓控制数控机床?各有何特点?4 、什么是开环、闭环、半闭环控制数控机床?5 、数控机床的加工特点是什么?6 、数控机床适合加工具有什么特点的零件?第二章1 、举例说明通用机床、专门化机床和专用机床的主要区别是什么?2 、说出下列机床的名称和主参数(第二主参数),并说明它们各具有何种通用和结构特性。
CM6132 、 C1336 、 C2150 6 、 Z3040 16 、 T6112 、 T4163B 、 XK5040 、 B 2021A 、MGB1432 。
3 、举例说明何谓简单运动?何谓复合运动?其本质区别是什么?4 、举例说明何谓外联系传动链?何谓内联系传动链?其本质区别是什么?5 、举例说明什么叫表面成形运动、分度运动、切入运动和辅助运动?6 、使用简图分析用下列加工方法加工所需表面时的成形方法,并说明机床运动的型式、性质和数量 .( 1 )、用成形车刀车外圆;( 2 )、用普通外圆车刀车削外圆锥体;( 3 )、用圆柱铣刀采用周铣法铣平面;( 4 )、用窄砂轮磨长圆柱体;( 5 )、用钻头钻孔;( 6 )、用插齿刀插削直齿圆柱齿轮;( 7 )、用滚刀滚切直齿圆柱齿轮;( 8 )、用端铣刀铣平面;7 、在 CA6140 型卧式车床上车削下列螺纹:( 1 )、米制螺纹: p= 3mm , n=2 ; p= 8mm , n=2;(2) 、英制螺纹: a=4 牙 /in(3) 、径节制螺纹: Dp=48 齿 /in(4) 、模数制螺纹: m= 3.5mm , n=2试写出其传动路线表达式,并说明车削这些螺纹时可采用的主轴转速范围及其理由。
8 、当 CA6140 型卧式车床上的主轴转速为: 450 ~ 1400r/min( 其中 500r/min 除外 ) ,为什么能够获得细进给量?在进给箱传动路线一定的情况下,细进给量与常用进给量的比值是多少?9 、为什么用丝杠和光杠分别担任车削螺纹和机动进给的传动 ? 如果只用其中一个 , 既可车削螺纹又可机动进给 , 将会有什么问题 ?10 、为什么在主轴箱中有两个换向机构 ? 能否取消其中一个 ? 溜变箱内的换向机构又有什么用处 ?11 、如果快速电动机的转动方向接 ( 电源 ) 反了 , 机床是否能正常工作 ?12 、 M3 、 M4 和 M5 的功用是什么?是否可取消其中之一?13 、为了提高传动精度,车螺纹的进给运动传动链中不应有摩擦传动件,而超越离合器是靠摩擦传动的,为什么可以用于进给运动传动链中 ?14 、各类机床中,可用来加工外圆表面、内孔、平面和沟槽的各有哪些机床?它们的适用范围由何区别?15 、将 CA6140 型卧式车床和 M 1432A 型磨床相比较,从传动和结构特点方面说明为什么万能外圆磨床的加工精度和表面质量比卧式车床的高?16 、万能外圆磨床的砂轮主轴和头架主轴能否采用齿轮传动?为什么?第三章计算机数控系统1 、机床数控系统通常由哪几部分组成?各有什么作用?2 、 CNC ( MNC )系统的硬件主要由哪几部分构成?各部分的作用是什么?3 、常用半导体存储器如何分类?其特点各是什么?4 、 CNC 系统中, I/O 控制通道应有哪些基本功能?主要解决哪些问题?5 、 CNC 系统有哪些软件?各个软件的主要功能是什么?6 、 CNC 系统硬件的结构常有哪几种?特点是什么?7 、 CNC 系统的软件有何特点?其结构有哪些?8 、根据 CNC 系统软件的自动工作流程图说明系统的工作原理。
数控车床的进给速度和加减速控制
1)线性加减速处理
当数控设备启动、停止或在加工中改变进给速 度时,系统能进行自动加减速处理,这种处理常有 指数、线性和s型等加减速。
线性加减速的处理过程:
首先,把快速进给和加工进给的加减速率必须 作为机床参数预先给予设定。
设进给设定F(mm/min),加速到F所需时间为 t(ms),则加/减速度a可按下式计算:
数 控 技术
第四章 计算机数控(CNC)系统 第四节 进给速度和加减速控制
数控机床的进给速度F指令值与加工精度、表面粗糙度和 生产率有着密切关系。对于不同轮廓尺寸、不同材料、不同 技术要求的零件,对其切削进给速度有不同的要求,一般要 求进给速度稳定、有一定的调速范围,且起动迅速,停止准 确。
两种进给速度单位:mm / min ;
60
y L sin 1 FT sin (m)
60
式中为直线与x轴夹角
(2)圆弧插补的速度计算 圆弧插补的速度计算任务是计算步长分配系数。 坐标轴一个插补周期的步长为:
xi
L cosi
FT 60
j j1 R
j j1
yi
L sin i
FT 60
ii 1 R
匀速时
v ( t ) = vc
减速时
v ( t ) = vc e - 1/T
式中T 为加减速时间参数; vc为稳定速度;v ( t )为
被控的输出速度。
根据闭环、半闭环数控系统的控制方式,可用 如图所示的算法原理图来实现指数加减速控制。
图中Δ t表示采样周期,其作用是每个采样周期 进行一次加减速运算,对输出速度进行控制。
后加减速控制的规律实际 上与前加减速一样,通常 有直线和指数规律的加减 速控制。
数控技术智慧树知到课后章节答案2023年下山东科技大学
数控技术智慧树知到课后章节答案2023年下山东科技大学山东科技大学第一章测试1.数控机床加工零件时,首先应编制零件的(),将其输入到数控装置,再由数控装置控制机床主运动的变速、启停,进给运动的方向、速度和位移大小,以及诸如刀具选择交换、工件夹紧松开和冷却润滑的启、停等动作。
A:工序卡B:工艺卡C:数控程序D:APT程序答案:数控程序2.( )是数控机床的核心,它是由中央处理器CPU、存储器、各种I/O接口等设备组成的计算机系统。
A:数控装置B:伺服系统C:位置测量反馈系统D:PLC答案:数控装置3.闭环控制系统数控机床检测元件装在伺服电动机的尾部,通过检测丝杠的转角间接地检测移动部件的位移,然后反馈到数控装置中。
()A:对 B:错答案:错4.点位控制数控机床只控制刀具或部件从一点到另一点位置的精确定位,而不控制移动轨迹,在移动和定位过程中不进行任何加工。
()A:对 B:错答案:对5.采用经济型数控系统的机床不具有的特点是()A:只配必要的数控功能B:必须采用闭环控制系统C:CPU可采用单片机D:采用步进电机伺服系统答案:必须采用闭环控制系统第二章测试1.数控机床有不同的运动形式,需要考虑工件与刀具相对运动关系及坐标系方向,编写程序时,采用()的原则编写程序。
A:工件固定不动,刀具移动B:分析机床运动关系后再根据实际情况定C:由机床说明书说明D:刀具固定不动,工件移动答案:工件固定不动,刀具移动2.根据加工零件图样选定的编制零件程序的原点是()。
A:编程原点B:机床原点C:刀具原点D:加工原点答案:编程原点3.用棒料毛坯,加工余量较大且不均匀的盘类零件,应选用的复合循环指令是( )。
A:G72B:G71C:G76D:G73答案:G724.顺着刀具前进的方向观察,刀具偏在工件轮廓的右边时,采用的刀具半径补偿指令为()。
A:G44B:G42C:G43D:G41答案:G425.G91 G00 X30.0 Y-20.0 表示()。
进给速度和加减速控制
时钟中断法只要求一种时钟频率,并用软件控 制每个时钟周期内的插补次数,以达到进给速度控 制的目的。
进给速度可用mm/min给定。
首先要对这个唯一的时钟频率进行合理选择, 选择的原则是满足最高插补进给速度的要求,并考 虑到计算机换算的方便,取一个特殊的速度为Fp, 使在该速度下每个时钟周期进行一次插补。
2 s
若本程序段要减速,即si≤s,则设置减速状态 标志,并进行减速处理。每减速一次,瞬时设定为: Fi+1=Fi-at
新的瞬时速度Fi+1参加插补计算,对各坐标轴进 行进给增量的分配。一直减速到新的稳定速度或减 到零。 如果提前一段距离开始减速,则可按需要,把 提前量Δ s作为参数预先设置好,这样,减速区域s 的计算式为:
考虑调速方便,设置了快速和切削进给的倍率 开关,其速度系数设为K(%),可得Fs的计算公式 为: TKF Fs ( mm / min) 60 1000 稳定速度计算结束后,要进行速度限制检查, 如稳定速度超过由参数设定的最高速度,则取限制 的最高速度为稳定速度。 瞬时速度——就是系统每个插补周期的实际进 给量。 当系统处于恒定进给状态时,瞬时速度Fi=Fs; 当系统处于加速状态时,瞬时速度Fi<Fs; 当系统处于减速状态时,瞬时速度Fi>Fs;
根据闭环、半闭环数控系统的控制方式,可用 如图所示的算法原理图来实现指数加减速控制。
图中Δ t表示采样周期,其作用是每个采样周期 进行一次加减速运算,对输出速度进行控制。 误差寄存器E将每个采样周期的输入速度 vc 与 输出速度 v 之差进行累加,累加结果一方面保存在 误差寄存器中,另一方面与1/T相乘,乘积作为当前 采样周期加减速控制的输出速度 v 。同时 v 又反馈 到输入端,准备下一采样周期到来。
机械制造技术基础习题
《机械制造技术基础》习题第一章绪论1—1 什么是生产过程、工艺过程和工艺规程?1—2 什么是工序、工位、工步和走刀?试举例说明。
1-3 什么是安装?什么是装夹?它们有什么区别?1—4 单件生产、成批生产、大量生产各有哪些工艺特征?1-5 试为某车床厂丝杠生产线确定生产类型,生产条件如下:加工零件:卧式车床丝杠(长为1617mm,直径为40mm,丝杠精度等级为8级,材料为Y40Mn);年产量:5000台车床;备品率:5%;废品率:0。
5%。
1-6 什么是工件的定位?什么是工件的夹紧?试举例说明。
1-7 什么是工件的欠定位?什么是工件的过定位?试举例说明.1-8 试举例说明什么是设计基准、工艺基准、工序基准、定位基准、测量基准和装配基准。
1—9 有人说:“工件在夹具中装夹,只要有6个定位支承点,就是欠定位”,“凡是少于6个定位支承点,就不会出现过定位”,上面这些说法都对吗?为什么?试举例说明。
1-10 分析图1—8所示定位方式,并回答以下问题:(1)各定位件所限制的自由度;(2)判断有无欠定位或过定位现象,为什么?图1—8 习题1-10图第二章金属切削原理与刀具2—1 什么是切削用两三要素?在外圆车削中,它们与切削层参数有什么关系?2-2 确定外圆车刀切削部分几何形状最少需要几个基本角度?试画图标出这些基本角度。
2—3 试述刀具标注角度和工作角度的区别.为什么车刀作横向切削时,进给量取值不能过大?2-4 刀具切削部分的材料必须具备哪些基本性能?2—5 常用的硬质合金有哪几类?如何选用?2—6 怎样划分切削变形区?第一变形区有哪些变形特点?2-7 什么是积屑瘤?它对加工过程有什么影响?如何控制积屑瘤的产生?2-8 试述影响切削变形的主要因素及影响规律。
2—9 常用的切屑形态有哪几种?它们一般都在什么情况下生成?怎样对切屑形态进行控制?2—10 切削力为什么要分解为三个分力?各分力的大小对加工过程有什么影响? 2—11 在CA6140型车床上车削外圆,已知:工件材料为灰铸铁,其牌号为HT200;刀具材料为硬质合金,其牌号为YG6;刀具几何参数为:,(对三向切削分力的修正系数分别为),;切削用量为:。
进给运动的控制——概述
第四章进给运动的控制本章对数控机床进给运动控制的有关问题做了论述。
在对开环步进电动机的环分、速度控制、自动升降速控制介绍的同时,重点对闭环位置控制的结构与原理、位置控制的数学模型和特性、轮廓误差以及数控装置与进给驱动之间的信号连接进行了分析,并根据现代数控系统的特点对进给运动的控制参数和进给运动中的补偿问题进行阐述。
第一节概述一、进给伺服驱动装置的控制性能数控机床用伺服驱动装置分为开环和闭环两大类,闭环型驱动按位置检测的方式可分为半闭环和全闭环两种。
开环控制采用步进电动机作为驱动元件,由于它没有位置反馈回路和速度控制回路, 简化了线路,因此设备投资低, 调试维修都很方便,但进给速度和精度较低,被广泛应用于中、低档数控机床及一般的机床改造中。
闭环型采用直流或交流伺服电动机驱动。
半闭环位置检测方式一般将位置检测元件安装在电动机轴上(一般已由电动机生产厂家装好),用以精确控制电动机的角度,然后通过滚珠丝杠等传动机构,将角度转换成工作台的直线位移。
如果滚珠丝杠精度足够高,间隙小,精度一般是可以满足要求的。
加之传动链上有规律的误差(如间隙及螺距误差等)可以由数控装置加以补偿,进一步提高精度,因此在精度要求适中的中小型数控机床上,半闭环控制得到广泛应用。
半闭环方式的优点是其闭环环路短(不包括传动机构),因而系统容易达到较高的位置增益,不发生振荡现象。
且其快速性好,动态精度高,传动机构的非线性因素对系统的影响小。
但如果传动机构的误差过大或其误差不稳定,则数控系统难以补偿。
如由传动机构的扭曲变形所引起的弹性间隙,因其与负载力矩有关,故无法补偿。
由制造与安装所引起的重复定位误差以及由于环境温度与丝杠温度变化所引起的丝杠螺距误差也是不能补偿的。
因此要进一步提高精度,只有采用全闭环控制方式。
全闭环方式直接从机床的移动部件上获取位置实际移动值,因此其检测精度不受机械传动精度的影响。
但不能认为全闭环方式可以降低对传动机构的要求,因闭环环路包括了机械传动机构,其闭环动态特性不仅与传动部件的刚性、惯性有关,还取决于阻尼、油的粘度、滑动面摩擦系数等因素。
机械制造技术基础 第4章习题解答..
《机械制造技术基础》部分习题参考解答.第四章机械加工质量及其控制4-1什么是主轴回转精度?为什么外圆磨床头夹中的顶尖不随工件一起回转,而车床主轴箱中的顶尖则是随工件一起回转的?解:主轴回转精度——主轴实际回转轴线与理想回转轴线的差值表示主轴回转精度,它分为主轴径向圆跳动、轴向圆跳动和角度摆动。
车床主轴顶尖随工件回转是因为车床加工精度比磨床要求低,随工件回转可减小摩擦力;外圆磨床头夹中的顶尖不随工件一起回转是因为磨床加工精度要求高,顶尖不转可消除主轴回转产生的误差。
4-2在镗床上镗孔时(刀具作旋转主运动,工件作进给运动),试分析加工表面产生椭圆形误差的原因。
答:在镗床上镗孔时,由于切削力F的作用方向随主轴的回转而回转,在F作用下,主轴总是以支承轴颈某一部位与轴承内表面接触,轴承内表面圆度误差将反映为主轴径向圆跳动,轴承内表面若为椭圆则镗削的工件表面就会产生椭圆误差。
4-3为什么卧式车床床身导轨在水平面内的直线度要求高于垂直面内的直线度要求?答:导轨在水平面方向是误差敏感方向,导轨垂直面是误差不敏感方向,故水平面内的直线度要求高于垂直面内的直线度要求。
4-4某车床导轨在水平面内的直线度误差为0.015/1000mm,在垂直面内的直线度误差为0.025/1000mm,欲在此车床上车削直径为φ60mm、长度为150mm的工件,试计算被加工工件由导轨几何误差引起的圆柱度误差。
解:根据p152关于机床导轨误差的分析,可知在机床导轨水平面是误差敏感方向,导轨垂直面是误差不敏感方向。
水平面内:0.0151500.002251000R y∆=∆=⨯=mm;垂直面内:227()0.025150/60 2.341021000zRR-∆⎛⎫∆==⨯=⨯⎪⎝⎭mm,非常小可忽略不计。
所以,该工件由导轨几何误差引起的圆柱度误差0.00225R∆=mm。
4-5 在车床上精车一批直径为φ60mm 、长为1200mm 的长轴外圆。
《数控原理与系统》第5章_进给运动的控制
第5章 进给运动的控制
5.1 開環進給系統性能分析
由於開環進給系統中沒有位臵回饋檢 測裝臵,其前向通道中的各種誤差就無法 通過回饋資訊來加以補償,從而會引起輸 出位臵誤差。因此,需要找出造成輸出位 臵誤差的主要因素,並採取一些必要的措 施來加以改善,從而提高系統的控制性能。
第5章 进给运动的控制
第5章 进给运动的控制
3. 數學模型的構成 (1) 跟隨誤差E。 跟隨誤差E實際 上就是指令位臵Xi與實際位臵Xf的差值。 (2) 開環增益K。 K為整個系統的 開環增益, K=Kv Kda KmKa(1/s), 其中:
第5章 进给运动的控制
· Kv為位臵放大係數(軟體增益), 它是由 CNC內部的參數設臵的, 單位為數字/數字。 可 通過設臵Kv值來調整整個回路的開環增益。 · Kda為數模轉換係數。 CNC裝臵通過DAC 數模轉換器輸出-10~+10 V的電壓來控制伺服電 動機的運動。 Kda的單位為V/數字, 它描述了 CNC內每一個數值“1”對應的電壓值。 開環增益K是決定整個系統性能的重要參數, 在機床調試時需進行調整。由上可以看出,當設 備選定後,調整開環增益的唯一方法就是調整軟 體增益KV和伺服放大倍數Km。
第5章 进给运动的控制
第5章 进给运动的控制
(2)選用高性能的驅動裝臵。選用性能好,與 步進電機匹配的驅動裝臵,可有效地改善步進電 機的動態性能,防止失步和震盪。此外,也可選 用帶細分的驅動裝臵,以提高進給解析度。 (3)合理的進行補償。根據齒隙誤差的特點, 當工作臺運動方向改變時可利用CNC裝臵的間隙 補償功能進行補償;對於滾珠絲杠的螺距誤差, 可利用CNC裝臵的螺距誤差補償功能進行校正。
进给运动指令及应用
2.2 进给运动指令及应用刀具相对工件的进给运动轨迹和位置决定了零件加工的尺寸、形状和位置。
数控加工前必须用程序指令准确描述进给运动,数控机床按照程序描述的进给运动控制表面成型加工运动,从而加工出工件的表面形状。
2.2.1 进给运动要素在加工程序中,用程序指令描述进给加工运动包括如下要素:①确立工件坐标系:表示进给运动的轨迹的位置数据是在确立的工件坐标系中得到。
建立工件坐标系的指令,一般由位置寄存指令G92(车G50)或工件零点偏置指令G54~G59等确定。
②进给运动的圆弧轨迹或补偿所在的坐标平面:由G17、G18、G19指令分别指定坐标轴为XY、XZ、YZ的坐标平面。
③运动的轨迹的线型:进给运动轨迹一般是由一系列简单的线段如,直线或圆弧连接而成。
最基本的轨迹线型(插补)指令是直线和圆弧插补指令,由G01、G02、G03来指定。
④进给轨迹的位置数据和轨迹的运动方向。
直线轨迹通过给出起点和终点的坐标值来描述,坐标指令的格式为X~Y~Z~。
对圆弧除了给出起点和终点的坐标值,还要给出圆弧半径或圆心位置。
⑤尺寸的坐标值形式有绝对尺寸和相对尺寸模式之分;尺寸的坐标值的单位分公、英制。
⑥进给加工运动的速度由F指令给出,有每分钟进给速度和每转进给量之分。
⑦进给方向由起点到终点方向确定。
2-2-1 CNC铣床位置寄存G92 图2-2-2 CNC车床位置寄存2.2.2 工件坐标系设定指令1.位置寄存器指令G92(G50)在FANUC 的数控系统中规定,G92用于数控铣床,数控车床采用G50。
格式:G92(G50) X ~Y ~Z ~;其中, X ~Y ~Z ~为刀具当前位置相对于新设定的工件坐标系的坐标值。
G92(G50)就是用来设定工件坐标系的指令,用它规定工件坐标系原点的位置。
指令通过确定刀具起点相对于设定的工件坐标系的坐标原点的位置值来建立工件坐标系。
如图2-2-1所示,刀具的初始位置相对设定的工件坐标系的零点位置为X=30,Y=20。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4.2 开环数控系统进给运动控制
二.步进电动机的选择
(一)步进电动机的特点 将电脉冲信号转换成相应角位移或线位移的控制电动机。 1)送给步进电动机定子绕组一个电流脉冲,其转子就转过了一 个角度,并称之为步距 。 2)有脉冲就走,无脉冲则停。 3)脉冲数增加,角位移随之增加。 4)脉冲频率越高,电动机转速越高;反之则低。 5)脉冲频率变化太快,会引起失步或过冲。 6)改变相序就可以改变转向7)步进形式运行8)脉冲电源 9)精度较高无累积误差。
4.2 开环数控系统进给运动控制
(二)脉冲分配 也称为环形分配器。 脉冲分配方法有硬件和软件两种形式, 硬件脉冲分配形式又可分为触发器法和专用集成电路法。 软件脉冲分配形式又分查表法、比较法、移位法等。
4.2 开环数控系统进给运动控制
1.硬件分配—逻辑电路与触发器实现
QA = XQB + XQC QB = XQC + XQA QC = XQA + XQB
4.2 开环数控系统进给运动控制
(二)步进电动机的分类 其分类方式也很多。按其转矩产生的原理可分为反应式(磁阻式)、 永磁式、水磁感应式(混合式)步进电动机; 还有其他分类:按运动方式、相数,结构、功率、频率等分类。 1.反应式步进电动机 制造简单,价格便宜, 步进电动机在结构上也分为定子和转子两部分,其中定子又可分为 定子铁心和定子绕组。定转子铁心上均匀分布有齿。 反应式步进电动机的显著特点,1)控制方便 2)气隙小 3)步距角小 4) 励磁电流大,效率低。 5)电动机内部阻尼较小,当相数较少时,单步运行振荡时间较长。 6)带惯性负载能力差,尤其在高频时容易失步。 7)断电后无定位转矩。
4.1 概述
2.对伺服系统的基本要求:
1) 位移精度高 伺服系统的精度是指输出量跟随输入量的精确程度。伺服系 统的位移精度是指指令脉冲要求机床工作台进给的位移量和该指 令脉冲经伺服系统转化为工作台实际位移量之间的符合程度。两 者误差愈小,位移精度愈高。 2) 稳定性好 稳定性是指系统在给定外界干扰作用下,能在短暂的调节过 程后,达到新的或者恢复到原来平衡状态的能力。要求伺服系统 具有较强的抗干扰能力,保证进给速度均匀、平稳。稳定性直接 影响数控加工精度和表面粗糙度。
4.2 开环数控系统进给运动控制
(三)步进电动机选择 1.步距角(θ)的选择
通常情况下,首先根据负载性质、最高进给速度等条件选 定步进电动机类型。 然后根据系统精度、数据处理的字长、机床行程等确定δ 和机械传动系统的一些参数如h等。
4.2 开环数控系统进给运动控制
2.最大静态转矩(Mjmax)的选择 负载力矩为:
X=1,正转 X=0,反转 X
专用芯片--CH250,工作于三相单三拍、双三拍、单双六拍的方式; 缺点:对不同种类、相数和不同分配方式选用不同芯片,不方便。
4.2 开环数控系统进给运动控制
2.软件分配— 查表法
指针一1
4.2 开环数控系统进给运动控制
3.速度控制 在开环进给系统中,对进给速度的控制就是对步进电动机速度的 控制。 硬件环分,只要控制CP的频率,就可控制步进电动机的速度。 软件环分,只要控制相邻两次软件环形分配器输出状态之间的时 间间隔,也就是控循环流程中延时时间的长短: 4.自动升降速控制 由于进给状态的变化,要求步进电动机能够实现起动、停止或改 变运行速度,必须按一定规律完成一个升速或降速的过程。
关于数学模型的详细说明: 1)图4—16和图4—17所示跟随误差正实际上就是指令位置X与实际位 置XF的差。 2) K为整个系统的开环增益,K由四部分构成: 软件增益、数模转换系数、伺服装置的放大倍数、位置传感器的 转换系数: 3)伺服驱动装置简化为一个惯性环节 1/(TS+1) ,书上第7)条说明。 (当需要考虑伺服装置超调振荡特性、计算机内部D/A转换以 及驱动死区特性时,情况比较复杂。见式4-12) 4)积分环节描述了伺服驱动输出的速度量经位置反馈计数转换成为位 置量的过程。 5)间隙非线性环节描述了典型的机械传动反转间隙对整个系统的影 响。 6)最后一个环节,描述了机械传动机构的动力学模型。
4.2 开环数控系统进给运动控制
在计算机控制的步进系统中, 只要按一定规律改变延时子程序中 延时常数的大小或定时器中定时常 数的大小,即可完成步进电动机速 度的改变。 步进电动机自动升降速方法又 分定时法和定步法两种。 定时法:按一定时间间隔改变脉冲 频率以实现加减速。 定步法:按一定的步数间隔改变脉 冲频率实现加减速。
4.3 闭环数控系统进给运动控制分析
一、闭环位置控制系统
(一)闭环位置控制的概念 数控系统位置控制的任务是准确控制数控机床各坐标轴的位置。
4.3 闭环数控系统进给运动控制分析
(二)闭环位置控制的实现
4.3 闭环数控系统进给运动控制分析
二、位置控制回路的数学模型
4.3 闭环数控系统进给运动控制分析
然后依下式选择步进电动机的最大静态转矩
3.起动频率(fst)的选择 由于步进电动机带负载起动时其起动频率会降低,所以首先应 计算电动机轴上的等效负载惯量。 并按式4-7、4-8确定fst。 4.最高连续运行频率(fmax)的选择 根据机床工作台的最高运行速度,按式(4—2)即可选取fmax的大小.信号连接
4.2 开环数控系统进给运动控制
4.2 开环数控系统进给运动控制
四、步进电动机控制
(一)步进电动机驱动电路 步进电动机对驱动电路的要求: 1)能提供幅值足够、前后沿较好 2)功耗小,转换效率高。 3)能长时间稳定可靠运行。 4)成本低且易于维护。 常用的几种类型 1)串电阻型基本驱动电路2)高低压双电源型 驱动电路。3)单电源恒流斩波型电路4) 高低压双电源恒流斩波电路; 5)调频调压驱动电路。6)细分控制驱动电路
第四章 进给运动的控制
概述 开环进给运动控制 闭环进给动运控制 闭环进给驱动信号连接 进给运动控制参数设置、传感器、误差
4.1 概述
一、进给伺服驱动装置的控制性能 1.伺服系统的类型 数控机床用伺服驱动装置分为 开环和闭环两大类。闭环型驱动按 位置检测的方式可分为闭环和全闭 环两种。 开环控制采用步进电动机作为 驱动元件,没有位置反馈回路和速 度控制回路,设备投资低,调试维 修方便。但进给速度和精度较低。 用于低档数控床及普通机床改造。
4.2 开环数控系统进给运动控制
五、开环进给系统精度分析
(一)精度分析 影响工作台位移精度的主要因素 1)步进电动机的步距误差。 2)步进电动机的动态误差。 3)步进电动机的起停误差。 4)齿隙误差。 5)滚珠丝杠的螺距累积误差。 6)机械部件的受力变形和热变形误差。 7)工作台导轨的误差。
4.2 开环数控系统进给运动控制
4.1 概述
闭环型采用直流或交流伺服电动机驱动。 半闭环位置检测方式一般将位置检测元件安装在电动机轴上 用以精确控制电动机的角度,然后通过滚珠丝杠副等传动机构, 将角度转换成工作的直线位移。 在精度要求适中的中小型数控机床上,半闭环控制得到了广 泛应用。 全闭环方式是直接从机床的移动部件上获取位置实际移动 值,因此其检测精度不受机械动精度的影响。 全闭环控制被大量应用在精度要求较高的大型数控机床上。
4.2 开环数控系统进给运动控制
一、开环系统控制原理
1.工作台位移量的控制
进给脉冲的 数量N 步进定子绕组 通电状态变化 次数N 电动机转 子角位移 机床工作 台位移量L
据此可很快推得开环系统的脉冲当量(一个进给脉冲对应 的工作台位移量)δ (mm/脉冲)为 δ =θh/360i θ——步进电动机步距角(。); h——滚珠丝杠螺距(nm); i——减速齿轮的减速比。
驱动控制 线路
工作台
4.2 开环数控系统进给运动控制
2.工作台进给速度控制 进给脉冲频率f →定子绕组通电断电状态的变化频率f →步进电动 机转速ω →工作台的进给速度v(mm/min)。 v=60δf (4-2)
f——输入到步进电动机的脉冲频率(脉冲/s)。 3.工作台运动方向的控制 改变步进电动机输入脉冲信号的循环顺序方向,使步进电动机 实现正转和反转,相应地,工作台进给方向就被改变。
4.3 闭环数控系统进给运动控制分析
三、定位过程的误差分析
系统为典型的I型系统, 因此不存在位置定位稳态误 差。 ·结论: 1)要想取得较高的位置增 益,驱动装置快速性要好。 即T要短。 2)KT=0.2-0.3比较合适, 要配合。实现小超调,快速 性。 3)在定位过程中会有跟随误 差。(v/K)
五、开环进给系统精度分析
(二)提高精度的几个措施 改善各个环节、步进电机、传动副、减小传动间隙。 1.从驱动电路入手 1)细分驱动 将一个步距角细分成若干点步的驱动方式称细分驱动。 特点:在不改动电动机结构参数的情况下,使步距角减小。 要实现细分,需将绕组中的矩形电流波改成阶梯电流波。 2)调频调压—减弱低频振荡 2.从软件入手 :用软件对齿隙,螺距误差进行补偿。 3.从控制原理方面入手:增设工作台位置检测装置,根据偏 差补偿。
4.1 概述
2.对伺服系统的基本要求:
3) 快速响应快 快速响应是伺服系统动态品质的重要指标,它反映了系统跟 踪精度。机床进给伺服系统实际上就是一种高精度的位置随动系 统,为保证轮廓切削形状精度和低的表面粗糙度,要求伺服系统 跟踪指令信号的响应要快,跟随误差小。 4) 调速范围宽 调速范围是指生产机械要求电机能提供的最高转速和最低转 速之比。在数控机床中,由于所用刀具、加工材料及零件加工要 求的不同,为保证在各种情况下都能得到最佳切削条件,就要求 伺服系统具有足够宽的调速范围。 5)低速大扭矩 要求伺服系统有足够的输出扭矩或驱动功率。机床加工的特 点是,在低速时进行重切削。因此,伺服系统在低速时要求有大 的转矩输出。
4.1 概述
二、电气伺服驱动系统
现在机床全部采用了全电气伺服驱动系统,分为步进、直流、交流 电动机三类。 1.步进驱动系统 步进驱动系统一般与脉冲增量插补算法相配合,主要有反应式和 混合式两类; 三相细分混合式步进电动机驱动器逐渐得到广泛使用. 1)采用交流伺服控制原理,电动机低速运行平稳,无共振区,噪声小。 2)具有细分、半流、掉电相位记忆等功能 3)驱动器功放级直接220V交流输入,高速时具有较高转矩。 4)具有短路、过电压、欠电压、过热等完善的保护功能。 步进驱动终将被交流伺服系统所取代。
