混料灌PLC控制实训
plc液料混合控制课程设计
plc液料混合控制课程设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理和液料混合控制的基本流程。
2. 学生能够掌握液料混合过程中涉及的传感器、执行器及其在PLC系统中的作用。
3. 学生能够运用PLC编程软件进行简单的液料混合控制程序的编写和调试。
技能目标：1. 学生能够运用所学的PLC知识，分析和解决实际液料混合过程中出现的问题。
2. 学生能够通过小组合作，设计并实现一个液料混合控制系统，提高实践操作能力。
3. 学生能够熟练使用PLC编程软件及相关设备，具备一定的自动化设备维护和调试能力。
情感态度价值观目标：1. 学生通过本课程的学习，培养对自动化技术的兴趣，增强学习动力。
2. 学生在小组合作中，学会沟通、协作，培养团队精神和集体荣誉感。
3. 学生能够认识到PLC技术在工业生产中的重要性，树立正确的职业观念，为未来从事相关工作打下基础。
课程性质：本课程为专业实践课程，注重理论与实践相结合，以提高学生的动手能力和解决实际问题的能力。
学生特点：学生具备一定的电气基础和PLC基础知识，对实践操作有较高的兴趣。
教学要求：教师需采用案例教学、小组合作等方式，引导学生主动参与课堂，提高实践操作能力。
同时，注重培养学生的自主学习能力，提高课程的学习效果。
通过对课程目标的分解，使学生在学习过程中达到预期的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. PLC基础理论复习：包括PLC的工作原理、结构组成、编程语言等，重点回顾与液料混合控制相关的知识点，确保学生对基础知识有扎实掌握。
2. 液料混合控制系统认知：介绍液料混合过程中涉及的传感器（如液位传感器、流量计等）、执行器（如电磁阀、搅拌电机等）及其在PLC系统中的作用。
3. PLC编程软件操作：讲解PLC编程软件的使用方法，使学生能够独立进行程序编写、调试和运行。
4. 液料混合控制程序设计：根据实际液料混合工艺要求，引导学生运用所学知识设计控制程序，包括输入输出信号的分配、逻辑控制等。
03 用PLC进行混料罐的控制线路设计,并进行模拟调试
用PLC进行混料罐的控制线路设计，并进行模拟调试一、实验目的熟练使用各条基本指令，通过对工程事例的模拟，熟练地掌握PLC编程和调试。
二、液体混料罐控制模拟实验面板图：图1三、控制要求从面板图可知，本装置为两种液体混合的模拟。
SB1用于启动装置，SB2用于停止装置，开关S1用于选择配方，S2用于流程的循环选择，SL1、SL2、SL3为三个液面传感器，液体A、B及排液泵阀门由YV1、YV2、YV3控制，M为搅拌电机，由KM控制控制要求如下：初始状态：装置投入运行时，液体A、B阀门关闭，排液阀打开 3 秒。
启动操作：按下启动按钮SB1，装置开始按照以下约定的规律操作：液体A阀门打开，液体A流入混料罐，当液位升到SL2时，（若选配方1，S1=1）A阀门关闭，B阀门打开；（若选配方2，S1=0）A阀门、B阀门均开。
当液位升到SL1时，A阀门、B阀门关闭，搅拌机运行3秒，运行时间到，（配方1）排液阀YV3开，液位降至SL2时，搅拌机关；（配方2）搅拌机停止，排液阀YV3打开。
液位降到SL3时，延时3秒，混料罐放空，YV3关闭，此时完成一个工作循环，若S2=0，装置继续下一个工作循环，若S2=1，装置停止运行。
四、编制梯形图并写出程序，实验梯形图参考图2指令表五、将PTS-11挂件上PLC输出端的COM，COM0，COM1，COM2相接。
将PWD-42挂件上的液体混合装置控制模拟模块的SB1、SB2、SL1、SL2、SL3、S01、S02分别接至PTS-11挂件上的X0、X1、X2、X3、X4、X5、X6,YV1、YV2、YV3、YKM 分别接至 PTS-11挂件上的Y0、Y1、Y2、Y3,+24V、COM分别接至PWD41挂件上的+24V六．实验操作过程按实验接线接好连线，将程序输入到PLC中并运行PLC，排液阀YV3打开（指示灯亮），排出混料罐内剩余液体，3秒后关闭（指示灯灭）。
将SL1、SL2、SL3断开。
混料罐的PLC控制
18.控制要求如下：（1）按下液料选择按扭及液料位选择开关，开始进料直到1/4、1/2及3/4液位，剩下液料自动灌装到满液位。
有两种物料供选择。
（2）10秒钟后开始启动搅拌，搅拌时，电机正转50秒，停10秒，然后反转50秒，停10秒。
（3）如此循环5次，后开始排出液料。
（4）液料排空后自动按上次设定重复混料工作。
（5）可以设定每次混料的次数。
混料罐的PLC控制一、选择的设备和拟采取的方法：1、西门子S7-200系列PLC2、对课题控制要求进行分析和阐述控制要求如下：（1）按下液料选择按扭及液料位选择开关，开始进料直到1/4、1/2及3/4液位，剩下液料自动灌装到满液位。
有两种物料供选择。
（2）10秒钟后开始启动搅拌，搅拌时，电机正转50秒，停10秒，然后反转50秒，停10秒。
（3）如此循环5次，后开始排出液料。
（4）液料排空后自动按上次设定重复混料工作。
（5）可以设定每次混料的次数。
对要求（1）可选用常开触点控制进料，选择触点I0.1，I0.2,I0.3选择液位I0.4,I0.5,I0.5灌至1/4，1/2，3/4液位，I0.7灌满。
Q0.0控制料1输入，Q0.2控制料2输入。
对于要求（2）可选择Q0.2控制电机正转Q0.3控制电机反转。
用定时器T37,T38,T39进行定时。
对于要求（3）（4）（5）选用计数器C10进行计数。
3进行I/O分配I0.0 启动I0.1,I0.2,I0.3 选择液位I0.4,I0.5,I0.6 1/4，1/2，3/4液位I0.7 满液位Q0.0 料1输入Q0.1 料2输入Q0.2 电机正转Q0.3 电机反转Q0.4 排除混料二．针对控制要求，对程序设计的思路和设计过程进行论述，可结合梯形图程序进行说明。
设置I0.0为程序启动触点开始进料直到1/4、1/2及3/4液位，剩下液料自动灌装到满液位。
两种物料Q0.0.Q0.1可供选择混料泵满时，上述程序结束。
混料泵满时，计时器T37延时10s，混料泵开始工作。
混料灌PLC控制实训
成绩评定表课程设计任务书摘要MCGS是北京昆仑通态自动化软件科技有限公司研发的基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，主要完成现场数采集与监测、前端数据的处理与控制，可运行于Microsoft Windows 95/98/Me/NT/2000/xp等操作系统。
具有功能完善、操作简便、可视性好、可维护性强的突出特点。
通过与其他相关的硬件设备结合，可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。
用户只需要通过简单的模块化组态就可构造自己的应用系统，如可以灵活组态各种智能仪表、数据采集模块，无纸记录仪、无人值守的现场采集站、人机界面等专用设备。
可编程序控制器（Programmable Controller，英文缩写为PC,后又称为PLC）是以微处理器为基础，综合了计算机技术，半导体集成技术，自动控制技术，数字技术和通信网络技术发展起来的一种通用工业自动控制装置。
它面向控制过程、面向用户、适应工业环境、操作方便、可靠性高，是现代工业控制的支柱之一。
随着现代工业技术的快速发展，物料混合的应用更加的广泛，对于物料体混合控制技术的研究有着广泛的经济价值。
普通的人工操作和半自动化控制难以达到较高要求的控制目的，基于MCGS的混料罐PLC控制系统可以达到更加可靠的控制目的。
本次实训的题目为基于MCGS的混料罐PLC控制实训，系统针对两种物料按比例的混合进行设计，此系统由上位机和下位机两部分组成，采用PLC作为下位机进行直接控制设备和获取设备状况，在PC上利用组态软件MCGS模拟PLC的控制对象制作上位机监控界面显示各种信号变化。
主要内容包括混料罐PLC控制系统问题描述、系统电气图、PLC的输入输出分配表、PLC程序（梯形图）、MCGS组态过程、MCGSD 的运行画面、MCGS和PLC的通讯等。
关键字：MCGS；混料罐；PLC；实训目录1 绪论 (1)2 混料罐PLC控制系统设计 (2)2.1 混料罐PLC控制系统问题概述 (2)2.2 混料罐PLC控制系统设计 (3)2.2.1 控制器选择 (3)2.2.2 PLC I/O地址分配 (3)2.2.3 混料罐PLC控制系统电气图 (4)2.2.4 PLC程序（梯形图）设计 (4)3 MCGS工程组态软件简介 (9)3.1 MCGS组态软件整体结构 (9)3.2 MCGS组态软件五大组成部分 (10)3.3 MCGS组态软件的工作方式 (11)3.4 MCGS组态软件的主要特点 (12)4 混料罐PLC控制系统监控界面设计 (13)4.1 新建MCGS工程 (13)4.2 设计画面 (14)4.2.1 新建用户窗口 (14)4.2.2 编辑画面 (15)4.3 定义数据变量 (15)4.4 动画连接 (16)4.5 编写控制流程 (18)4.6 PLC与MCGS通讯 (20)4.6.1 设备连接 (20)4.6.2 串口设备属性设置 (21)5 混料罐PLC控制系统整体运行和综合测试 (22)结束语 (24)参考文献 (25)基于MCGS的混料罐PLC控制实训1绪论在现代工业中，尤其是在炼油、化工、制药等行业中，多种物料混合是必不可少的工序。
基于PLC的液体混料罐控制系统设计毕业设计
目录摘要 (1)关键字 (1)一、概述 (2)1.1液体混合系统的发展前景 (2)1.2液体混合系统的应用价值 (3)二、混料罐控制系统方案设计 (4)2.1 方案设计原则 (4)2.2 系统的总体设计要求 (4)2.3 总体结构设计方案 (5)2.4 控制对象分析 (5)三、混料罐控制系统的硬件设计 (6)3.1 选择PLC............................................. . (6)3.2 选择接触器 (7)3.3 选择搅拌电机 (8)3.4 小型三极断路器的选择 (9)3.5 液位传感器的选择 (10)3.6 选择电磁阀 (11)3.7 选择热继电器 (12)3.8 PLC I/O点分配 (12)3.9 主电路的设计 (13)四、混料罐控制系统的程序设计 (15)4.1 分析控制要求 (15)4.2 梯形图执行原理分析 (16)五、总结 (22)参考文献 (23)基于PLC的液体混料罐控制系统设计摘要随着科技的发展，PLC的开发与应用把各国的工业推向自动化、智能化。
强大的抗干扰能力使它在工业方面取代了微型计算机，方便的软件编程使他代替了继电器的繁杂连线，灵活、方便，效率高。
本设计主要是对两种液体混合搅拌机PLC控制系统的设计，在设计中针对控制对象：三只传感器监视容器高、中、低液位，设三电磁阀控制液体A、B输入与混合液体C输出，设搅拌电机M。
工艺流程是：启动后放入液体A至中液位后，关A，放液体B 至高液位，关B，启动搅拌电机M，当搅拌电机正反转3次后停止搅拌，开阀放出混合液体C，当到达低液位后延时2S放空后关阀，又重复上述过程，要求工作过程中按下停止按纽后搅拌器不立即停止工作，完成当前工作循环后再停止搅拌器。
关键字：液体混料装置自动控制PLC 电动机传感器一、概述1.1液体混合系统的发展前景为了提高产品质量，缩短生产周期，适应产品迅速更新换代的要求，产品生产正想缩短生产周期、降低成本、提高生产质量等方向发展。

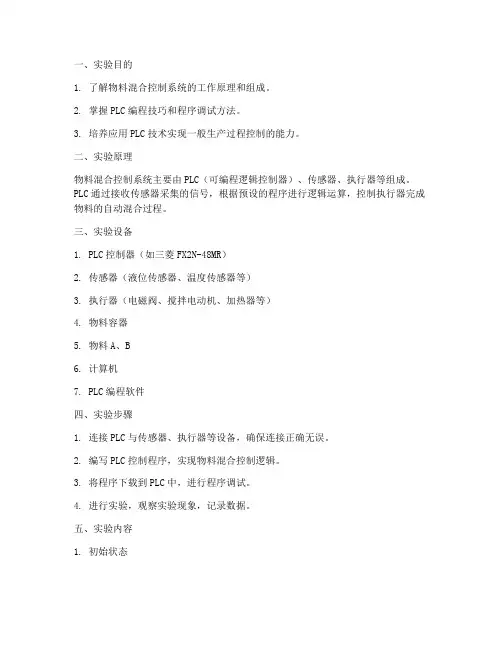

物料混合控制实验报告
一、实验目的1. 了解物料混合控制系统的工作原理和组成。
2. 掌握PLC编程技巧和程序调试方法。
3. 培养应用PLC技术实现一般生产过程控制的能力。
二、实验原理物料混合控制系统主要由PLC（可编程逻辑控制器）、传感器、执行器等组成。
PLC通过接收传感器采集的信号，根据预设的程序进行逻辑运算，控制执行器完成物料的自动混合过程。
三、实验设备1. PLC控制器（如三菱FX2N-48MR）2. 传感器（液位传感器、温度传感器等）3. 执行器（电磁阀、搅拌电动机、加热器等）4. 物料容器5. 物料A、B6. 计算机7. PLC编程软件四、实验步骤1. 连接PLC与传感器、执行器等设备，确保连接正确无误。
2. 编写PLC控制程序，实现物料混合控制逻辑。
3. 将程序下载到PLC中，进行程序调试。
4. 进行实验，观察实验现象，记录数据。
五、实验内容1. 初始状态- 容器是空的，电磁阀F1、F2、F3和F4，搅拌电动机M，液面传感器L1、L2和L3，加热器H和温度传感器T均为OFF。
2. 物料自动混合控制- 按下启动按钮，开始下列操作：1. 电磁阀F1开启，开始注入物料A，至高度L2（此时L2、L3均为ON），关闭阀F1，同时开启电磁阀F2，注入物料B，当液面上升至L1时，关闭电磁阀F2。
2. 停止物料B注入后，启动搅拌电动机M，使A、B两种物料混合10s。
3. 10s后停止搅拌，开启电磁阀F4，放出混合物料，当液面高度降至L3后，再经5s关闭阀F4。
3. 停止操作- 按下停止按钮，在当前过程完成后，再停止操作，回到初始状态。
六、实验现象及数据分析1. 在物料自动混合过程中，液位传感器L1、L2、L3依次动作，控制电磁阀F1、F2、F4的开启和关闭。
2. 搅拌电动机M启动后，A、B两种物料混合均匀。
3. 停止搅拌后，混合物料通过电磁阀F4放出，液面降至L3。
4. 实验过程中，温度传感器T监测物料温度，加热器H根据温度传感器信号进行加热或冷却。
混料罐实验报告(3篇)
第1篇一、实验背景随着工业生产技术的不断发展，混料罐在化工、食品、制药等行业中得到了广泛的应用。
混料罐用于将多种原料按照一定比例混合，以满足生产需求。
为了确保混料罐的正常运行和产品质量，本实验旨在通过PLC控制混料罐的液位，实现自动化混料过程。
二、实验目的1. 熟悉PLC编程原理及方法。
2. 掌握液位控制技巧。
3. 了解传感器原理及使用方法。
4. 掌握混料罐的自动化控制流程。
三、实验器材1. 混料罐：容量为500L，罐体材质为不锈钢。
2. PLC控制器：型号为S7-200。
3. 传感器：液位传感器、进料泵、出料泵、混料泵。
4. 电源：交流电源、直流电源。
5. 接线工具：导线、插头、插座等。
四、实验步骤1. 确认混料罐、PLC控制器、传感器等设备正常。
2. 将传感器安装在混料罐内，分别检测高、中、低液位。
3. 将进料泵、出料泵、混料泵连接到PLC控制器，并设置相应的I/O端口。
4. 编写PLC程序，实现以下功能：- 进入PLC程序，先开启进料泵1；- 当低液位报警时，关闭出料泵，开启进料泵1；- 当中液位报警时，关闭进料泵1，开启进料泵2；- 当高液位报警时，关闭进料泵2，开启混料泵；- 3秒后，关闭混料泵，开启出料泵；- 运行PLC程序，进入Windows系统，运行PLC辅助程序，点击混料罐图标，观察结果。
5. 退出程序：在出料时，将PLC运行、停止开关至STOP位置。
五、实验结果与分析1. 在实验过程中，通过PLC控制混料罐的液位，实现了自动化混料过程。
2. 在低液位报警时，进料泵1开启，保证了罐内液位不会过低；在中液位报警时，进料泵2开启，进一步提高了混料效率；在高液位报警时，混料泵开启，确保了混料均匀。
3. 3秒后关闭混料泵，开启出料泵，实现了出料过程的自动化控制。
4. 实验结果表明，PLC控制混料罐的液位是可行的，且能够提高混料效率，保证产品质量。
六、实验总结1. 通过本次实验，我们熟悉了PLC编程原理及方法，掌握了液位控制技巧。
多种液体混合PLC控制实训项目报告
多种液体混合PLC控制实训项目报告多种液体混合PLC控制实训项目报告报告设计：TXH指导老师：XXX实训地点：电气学院XXX2012年5月31日目录一、实训项目内容及任务描述二、实训项目目的三、实训项目工作分组表及计划进度表四、项目工作计划五、项目控制硬件设计六、项目控制软件设计七、项目预算八、项目总结一、实训项目内容及任务描述1、液体搅拌装置图1 三种液体混合搅拌装置。
L1为低位液面传感器，L2、为中位液面传感器，L3为高位液面传感器。
当液面达到传感器位置时，传感器送出ON信号，低于传感器位置时，传感器为OFF状态。
Y1、Y2、Y3、Y4为四个电磁阀，分别送入液体A、B、C和放出混合液体。
M为搅拌电机，H为加热器，T为温控开关。
2、控制要求用PLC（可编程控制器）控制液体搅拌装置。
控制要求如下：1、启动搅拌器之前，容器是空的，液面传感器L1=L2=L3==OFF，各电磁阀门关闭Y1=Y2=Y3=Y4=OFF，搅拌电机M=OFF，加热器H=OFF，温控开关T=OFF。
2、按下启动按钮，搅拌器开始工作。
阀门Y1 、Y2打开，液体A、液体B同时注入容器。
当液面经过传感器L1时，使L1=ON，并继续注入液体，直至液面达到L2时，L2=ON使Y1=Y2=OFF、Y3=ON，即关闭阀门Y1、Y2，停送液体A、液体B，打开阀门Y3，开始送入液体C。
3、当液面达到L3时，L3=ON。
关闭Y3停送液体C。
启动搅拌电机M，即Y3=OFF，M=ON开始搅拌。
30秒后搅拌均匀，停止搅拌，即M=OFF。
4、在启动搅拌电机M的同时，启动加热器H，即H=ON。
当加热到整定温度值时，温控开关T动作，切断加热器。
5、当搅拌和加热结束后，打开阀门Y4，即M=OFF、T=ON、H=OFF、Y4=ON，开始放出混合液体。
6、当液面低于传感器L1时，L1=OFF。
经10秒延时，容器中的液体放空，关闭阀门Y4，即Y4=OFF，系统自动进入下一个操作循环。
混料罐系统控制实训报告
一、实训背景随着工业自动化技术的不断发展，混料罐系统在化工、食品、制药等行业中扮演着越来越重要的角色。
为了提高混料效率，确保产品质量，混料罐系统的控制技术得到了广泛关注。
本次实训旨在通过实际操作，了解混料罐系统的组成、工作原理以及控制策略，提高对混料罐系统控制技术的掌握和应用能力。
二、实训目的1. 熟悉混料罐系统的组成及工作原理。
2. 掌握混料罐系统的操作方法。
3. 理解并应用混料罐系统的控制策略。
4. 培养实际操作能力和团队合作精神。
三、实训内容1. 混料罐系统组成混料罐系统主要由以下几部分组成：（1）混合罐：用于容纳物料进行混合。
（2）进料系统：包括进料泵、进料管等，用于将物料送入混合罐。
（3）出料系统：包括出料泵、出料管等，用于将混合好的物料送出。
（4）控制系统：包括传感器、执行器、控制器等，用于实现混料罐系统的自动控制。
2. 混料罐系统工作原理混料罐系统的工作原理如下：（1）通过进料系统将物料送入混合罐。
（2）控制系统根据设定参数，通过传感器实时监测混合罐内物料的浓度、温度等参数。
（3）当监测到参数达到设定值时，控制系统自动启动执行器，调节进料泵和出料泵的转速，实现物料的混合。
（4）混合完成后，通过出料系统将物料送出。
3. 混料罐系统控制策略混料罐系统的控制策略主要包括：（1）PID控制：通过调整PID参数，实现对混合罐内物料浓度、温度等参数的精确控制。
（2）模糊控制：根据实际工况，对模糊规则进行优化，提高混料罐系统的控制效果。
（3）神经网络控制：利用神经网络强大的非线性映射能力，实现对混料罐系统的自适应控制。
四、实训过程1. 理论学习首先，对混料罐系统的组成、工作原理、控制策略等相关理论知识进行了系统学习，为实际操作打下基础。
2. 系统安装与调试在导师的指导下，完成了混料罐系统的安装与调试工作。
包括传感器、执行器、控制器等设备的安装，以及相关线路的连接。
3. 系统操作掌握了混料罐系统的操作方法，包括启动、停止、调节进料泵和出料泵的转速等。
用PLC进行混料罐的控制线路设计
用PLC进行混料罐的控制线路设计
1. 设备介绍
混料罐是指用于混合多种原材料的容器，一般用于生产化工、制药等行业。
PLC（可编程逻辑控制器）是一种数字化电子设备，用于自动化控制过程中的逻辑控制。
2. 混料罐的控制要求
混料罐的控制要求包括温度、时间、混合比例等。
温度和时间可直接通过PLC控制，混合比例的控制需要加入流量计和阀门，实现对原材料的调节。
3. 控制线路设计
控制线路设计包括输入模块、输出模块、中央处理器和执行器。
输入模块用于将外界传感器信号转化为PLC可识别的电信号，输出模块用于将PLC的输出信号转化为可供执行器使用的电
信号，中央处理器则是控制过程中的逻辑核心。
4. 控制流程设计
控制流程设计包括初定控制方案、编辑控制程序、编写控制指令和调试控制程序等。
初定控制方案需要考虑物料的种类、比例以及混合的温度和时间等因素，编辑控制程序需要明确具体的控制逻辑过程，编写控制指令需要准确表达PLC的控制指
令内容，调试控制程序则需要对控制系统进行测试和调整。
5. 实现方案
实现方案包括PLC采购、线路安装、仪表校验等。
在实现过程中需要根据特定的控制需求进行PLC的选择和安装，将线路和仪表安装到混料罐中，完成系统的调试和校验，确保控制系统的可靠性和稳定性。
6. 注意事项
在混料罐控制过程中，需要注意PLC的通讯协议和实时性等因素，以确保控制的精度和可靠性。
同时也需要注意维护保养等后续工作，确保系统的持续运行和稳定性。
plc混料罐课程设计
plc混料罐课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）在混料罐控制系统中的应用原理。
2. 学生能掌握PLC编程的基础知识，如逻辑运算、定时器、计数器等功能的使用。
3. 学生能了解混料罐系统中涉及的传感器、执行器等组件的工作原理。
技能目标：1. 学生能运用所学知识，设计简单的PLC混料罐控制系统程序。
2. 学生能通过PLC编程软件进行程序编写、调试和优化。
3. 学生能分析并解决混料罐控制过程中出现的常见问题。
情感态度价值观目标：1. 学生培养对自动化控制技术的兴趣，激发创新意识和探索精神。
2. 学生树立正确的工程观念，认识到PLC技术在工业生产中的重要性。
3. 学生在团队协作中培养沟通、协作能力，增强集体荣誉感。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生运用PLC技术解决实际问题的能力。
学生特点：学生具备一定的电气基础和编程知识，对PLC技术有一定了解，但实践经验不足。
教学要求：教师需采用讲授、示范、指导、讨论等多种教学方法，注重理论与实践相结合，引导学生主动参与，培养其动手操作能力和问题解决能力。
通过本课程的学习，使学生能够达到上述课程目标，并具备进一步深入研究PLC技术的能力。
二、教学内容1. PLC基础知识回顾：包括PLC的基本结构、工作原理、编程语言等，重点复习与混料罐控制系统相关的基础知识。
教材章节：第一章 PLC概述，第二章 PLC的组成与工作原理。
2. 混料罐控制系统组件：介绍混料罐系统中常用的传感器、执行器等组件，以及它们在系统中的作用。
教材章节：第三章 输入输出接口与设备，第四章 传感器与执行器。
3. PLC编程技术：讲解PLC编程中的逻辑运算、定时器、计数器等基本指令，以及混料罐控制程序的设计方法。
教材章节：第五章 PLC编程基础，第六章 常用编程指令。
4. 混料罐控制程序设计：通过案例教学，引导学生学习混料罐控制程序的设计与实现。
液体混合装置控制plc实验报告
液体混合装置控制plc实验报告液体混合装置控制PLC实验报告一、实验目的本实验旨在通过液体混合装置控制PLC实验，学习PLC控制系统的基本原理和应用，了解液体混合装置的工作原理及其控制方法，并能够独立完成液体混合装置的PLC程序设计和调试。
二、实验原理1. 液体混合装置的工作原理液体混合装置是一种常见的工业设备，它主要由搅拌器、进料管道、出料管道、计量泵等组成。
在工作时，将需要混合的物质分别加入到不同的容器中，通过计量泵将各个容器中的物质按照一定比例送入搅拌器中进行混合。
最终得到所需的混合物。
2. PLC控制系统的基本原理PLC是可编程逻辑控制器（Programmable Logic Controller）的简称，它是一种广泛应用于工业自动化领域中数字电子计算机系统。
PLC 可以根据用户需求编写程序，在特定条件下对各种设备进行精确控制。
其具有高可靠性、高稳定性和强抗干扰能力等特点。
三、实验器材1. 液体混合装置2. PLC控制器3. 计量泵4. 电缆及连接器5. 电源四、实验步骤1. 连接液体混合装置和PLC控制器，按照电路图连接计量泵和电源。
2. 打开PLC编程软件，编写液体混合装置的PLC程序。
3. 将编写好的PLC程序下载到PLC控制器中。
4. 启动液体混合装置，观察其工作状态，检查是否正常运行。
5. 调整计量泵的流量，验证液体混合比例是否正确。
五、实验结果分析在本次实验中，成功地应用了PLC控制系统对液体混合装置进行了精确控制。
通过调整计量泵的流量，得到了所需的混合物，并验证了其比例正确。
六、实验总结本次实验通过液体混合装置控制PLC实验的设计与操作，使学生们更加深入地理解了PLC系统的基本原理和应用，并且能够独立完成液体混合装置的PLC程序设计和调试。
同时也让学生们更加熟悉工业自动化领域中的数字电子计算机系统，为今后的工作和学习打下坚实的基础。
电工实习---plc编程混料罐控制实验
电工实习总结报告一．综述由可编程序控制器控制的工业生产系统的设计1.设计原则1）完全满足被控对象的控制要求。
2）在满足控制要求，技术指标的前提下，尽可能使PLC 控制系统简单，经济。
3）确保整个控制系统安全可靠。
4）为了适应生产控制系统柔性的要求，在设计时，控制系统的容量，功能等应有适当的裕度，以利调整扩充。
2．设计内容（1）根据被控对象的特性，使用者的要求，拟定PLC控制系统的设计指标，技术条件。
并用设计任务书的形式将他们加以确定，这是整个PLC控制系统设计的依据。
（2）选择开关种类，传感器类型及一次仪表，电气传动形式，继电器线圈容量，电磁阀等执行机构（请参照相关产品资料）。
（3）选择PLC的型号及程序容量，确定各种模块的类型和数量等。
（4）绘制PLC的输入输出端子的接线图，并形成相应文档。
（5）设计PLC控制系统的梯形图并编程。
（6）程序调试，最后根据设计任务书进行测试并提交测试报告。
（7）如果需要的话，还需设计操作台，电气柜，模拟显示盘和非标准电器元部件。
（8）编写设计说明书等设计文档。
二．总体设计过程PLC控制系统的总体设计步骤如下：（1）深入详细了解和分析被控对象的工艺条件和控制要求。
（2）根据对象对PLC控制系统的技术指标，确定所需输入输出信号的点数，选配适当类型的PLC。
（3）分配PLC的输入输出端子，绘出接线图并接线施工，完成硬件设计。
（4）根据生产工艺要求，绘出工序循环图，对较复杂的控制系统，如有必要可再绘出详细的顺序控制系统流程图（SFC）。
（5）根据工序循环图表或顺序控制系统流程图设计出梯形图。
（6）根据梯形图用相应的指令编程，完成软件设计。
（7）用编程器或计算机输入程序，并将之传送到PLC的程序存储器中。
（8）调试程序，先进行模拟调试，然后再进行系统调试。
（9）测试程序并提交测试报告。
编写有关文档，完成整个PLC 控制系统的设计。
混料罐控制实验一、控制要求该实验在混料控制实验区内完成。
基于PLC的混凝土搅拌站控制系统设计
基于PLC的混凝土搅拌站控制系统设计混凝土搅拌站是建筑工地中必不可少的设备之一，它的作用是将水泥、砂子、石子等材料进行混合，制成混凝土，用于建筑工程中的浇筑。
然而，在传统的搅拌站中，操作人员需要手动控制各种设备和机械进行生产，不仅效率低下，而且存在一定的安全隐患。
为了提高生产效率和安全性，在本文中我们将基于PLC技术设计一个自动控制系统来管理混凝土搅拌站。
本文将从以下几个方面进行论述：首先介绍PLC技术在自动化控制领域的应用背景和意义；然后分析混凝土搅拌站存在的问题及需求；接着详细介绍基于PLC的混凝土搅拌站控制系统设计方案；最后进行系统实施和效果评估。
一、PLC技术在自动化控制领域中的应用背景和意义随着科技进步和工业发展，自动化控制成为现代工业生产过程中不可或缺的一部分。
而PLC（Programmable Logic Controller）作为现代自动化控制系统的核心设备之一，其应用范围越来越广泛。
PLC具有可编程性、可靠性、稳定性等优点，能够实现各种自动化控制任务，因此在工业领域得到了广泛应用。
在混凝土搅拌站中，传统的人工操作方式不仅效率低下，而且存在一定的安全隐患。
因此，引入PLC技术来实现自动化控制具有重要意义。
通过PLC技术可以实现混凝土搅拌站的自动化生产过程，并能够对各种设备和机械进行精确控制和监测，提高生产效率和安全性。
二、混凝土搅拌站存在的问题及需求分析传统的混凝土搅拌站存在以下问题：一是操作人员需要手动控制各种设备和机械进行生产，操作复杂且容易出错；二是无法对生产过程进行实时监测和数据记录；三是无法根据不同工程需求进行灵活调整；四是存在一定的安全隐患。
因此，在设计基于PLC的混凝土搅拌站控制系统时需要考虑以下需求：一是实现自动化生产过程，减少人工操作；二是实时监测和数据记录，方便生产管理和质量控制；三是实现工程需求的灵活调整，提高生产适应性；四是提高安全性，减少事故发生的可能性。
PLC实训13 多种液体自动混合控制(1)
实训13 多种液体自动混合控制一、实验目的用PLC构成多种液体自动混合系统。
三、实验内容1、控制要求多种液体混合装置如图13.1所示。
1）初始状态容器是空的，Y1、Y2、Y3、Y4电磁阀和搅拌机M均为OFF，液面传感器L1、L2、L3均为OFF。
2）操作控制按下启动按钮，开始下列操作：(1) 电磁阀Y1闭合（Q0.1为ON），开始注入液体A，至液面高度为L3（此时L3为ON）时，停止注入（Q0.1为OFF）同时开启液体B电磁阀Y2（Q0.2为ON）注入液体B，当液面升至L2（L2为ON）时，停止注入（Q0.2为OFF）同时开启液体C电磁阀Y3（Q0.3为ON）注入液体C，当液面升至L1（L1为ON）时，停止注入（Q0.3为OFF）。
(2)停止液体C注入时，开启搅拌机，搅拌混合时间为10s。
(3)停止搅拌后放出混合液体（Q0.4为ON），至液体高度降为L3后，再经5s停止放出（Q0.4为OFF）。
(4)混合控制完成后，如果没有按下停止按钮，进入第一步开始循环。
任何时候按下停止键，在当前操作完毕后，停止操作，回到初始状态。
图13.1 多种液体混合装置控制示意图2、I/O分配输入：I0.0 启动按钮 I0.1 停止按钮I0.2 L1 I0.3 L2I0.4 L3输出：Q0.1 电磁阀Y1 Q0.2 电磁阀Y2Q0.3 电磁阀Y3 Q0.4 电磁阀Y4Q0.5 电动机M3、根据控制要求和I/O分配编写控制程序，写出程序清单。
参考程序见PLC图13.1。
PLC图13.1四、实验步骤1、参照图15.2所示进行实验台面板的连接。
图15.2 多种液体混合实验面板接线图2、启动上位机，将“多种液体混合.mwp”程序下载到PLC。
3、调试并运行程序。
PLC控制混料罐
综合实验课题一 PLC 控制混料罐一、实验要求：要求：根据给定的设备和仪器仪表，完成程序的设计、安装、调试等工作，达到课题规定的要求。
二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。
三、课题内容：１、有一混料罐装有二个进料泵控制二种液料的进罐，装有一个出料泵控制混合料出罐，另有一个混料泵用于搅拌液料，罐体上装有三个液位检测开关SI1、SI4、SI6，分别送出罐内液位低、中、高的检测信号，罐内与检测开关对应处有一只装有磁钢的浮球作为液面指示器（浮球到达开关位置时开关吸合，离开时开关释放）。
见下图：在操作面板（见考核箱）设有一个混料配方选择开关S07，用于选择配方１或配方2。
设有一个起动按钮S01，当按动S01后，混料罐就按给定的工艺流程开始运行。
设有一个停止按钮S02作为流程的停运开关（其工作方式见考核要求2选定）；循环选择开关S08作为流程的连续循环与单次循环的选择开关。
2、混料罐的工艺流程初始状态所有泵均关闭 进料泵1打开 选配方1:进料泵1关,进料泵2开进料 选配方2:进料泵1、2出料泵开、至中液位混料泵关 泵1、2关，混料泵打开 混料泵关、出料泵开为止，此时出料泵失电完成一次循环。
四、设计要求：1、编程方法由实验老师指定：按起动按钮S01SI4中液位有信号SI6高液位有信号延时3秒到SI1低液位有信号⑴用欧姆龙系列PLC简易编程器编程；⑵用计算机软件编程2、工作方式：A．混料罐连续循环与单次循环可按S08自锁按钮进行选择，当S08为“0”时混料罐连续循环，当S08为“1”时混料罐单次循环；B．混料罐连续循环，按停止按钮S02混料罐立即停止；当再按启动按钮S01，混料罐继续运行；C．连续作3次循环后自动停止，中途按停止按钮S02混料罐完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
沥青混合料搅拌设备PLC控制系统设计
控制定量指标的要求下，还需满足一些定性的指标。 在工作过程 中 ，需 对设 备 的工作 状 态进 行 监控 ，可 全 自动、半自动或手动操作 ，可储存多种生产配合 比 ，并且 易于 对 生 产 配 合 比进 行 设 置 调 整 。同 时 ，
（）粉料一粉料储仓一粉料称量装置一搅拌器 ２
搅拌；
沥青混合料搅拌设备作为沥青路面机械化施工
的关键 设 备 ，提 高 沥 青 混 合料 搅 拌 设 备 的 控 制 精 度 ，提 高设 备 的 自动 化程 度 和生 产 率 ，降 低 成 本 ， 是 沥青混 合料搅 拌设 备控 制系 统设计 的重 点 。本 文 就 沥青混 合料 搅 拌 设备 Ｐ Ｃ控 制 系统 设 计 进 行 了 Ｌ
２ １ 精 度要 求 ．
的控制结构 。无论是 ２ ０ 型还是 ３０ ００ ００型沥青混合 料 搅拌 设备 ，虽然 设备 在某些 工艺 环节 的实现 结构
上 有所 差别 ，但其 拌料 工艺流 程大致 相 同 ，主要 包 含 混合料 生产 工艺 流程和 除尘 流程 。
１ １ 混合料 生产工 艺流 程 ．
［ 文献标识码］Ｂ
［ 文章编号］１０ —５Ｘ ２０ ）５０７—３ ０ １ ４ （０７０—０ ６ ５ ０
ＰＬＣ ｏ ｔ ｏ ｙ ｔｍ ｆ ａ ｐ ａ ｔｍ ｉ ｉ ｌ ｎｔ ｃ ｎ ｒ ｌｓ ｓ ｅ ｏ ｓ ｈ ｌ ｘ ｎｇ ｐ ａ
ＨＵＩ Ｊ ｚ ｕ ｎ ，ＬＩ Ｂ ｏ ｇ ｏ ｉｈ ａｇ — Ｕ ａ － ｕ
还要求计算机系统打印生产报表 ，对设备的工作状 态进行实时监控，对机器的故障进行诊断报警等。
３ 基于 Ｐ Ｃ的沥青搅拌设备控制系统 的控 Ｌ
制原 理
可靠地实现工艺要求和技术指标 ，实现模块化
多种液体混合PLC控制实训项目报告
多种液体混合PLC控制实训项目报告报告设计：TXH指导老师：XXX实训地点：电气学院XXX2012年5月31日目录一、实训项目内容及任务描述二、实训项目目的三、实训项目工作分组表及计划进度表四、项目工作计划五、项目控制硬件设计六、项目控制软件设计七、项目预算八、项目总结一、实训项目内容及任务描述1、液体搅拌装置图1 三种液体混合搅拌装置。
L1为低位液面传感器，L2、为中位液面传感器，L3为高位液面传感器。
当液面达到传感器位置时，传感器送出ON信号，低于传感器位置时，传感器为OFF状态。
Y1、Y2、Y3、Y4为四个电磁阀，分别送入液体A、B、C 和放出混合液体。
M为搅拌电机，H为加热器，T为温控开关。
2、控制要求用PLC（可编程控制器）控制液体搅拌装置。
控制要求如下：1、启动搅拌器之前，容器是空的，液面传感器L1=L2=L3==OFF，各电磁阀门关闭Y1=Y2=Y3=Y4=OFF，搅拌电机M=OFF，加热器H=OFF，温控开关T=OFF。
2、按下启动按钮，搅拌器开始工作。
阀门Y1 、Y2打开，液体A、液体B同时注入容器。
当液面经过传感器L1时，使L1=ON，并继续注入液体，直至液面达到L2时，L2=ON使Y1=Y2=OFF、Y3=ON，即关闭阀门Y1、Y2，停送液体A、液体B，打开阀门Y3，开始送入液体C。
3、当液面达到L3时，L3=ON。
关闭Y3停送液体C。
启动搅拌电机M，即Y3=OFF，M=ON开始搅拌。
30秒后搅拌均匀，停止搅拌，即M=OFF。
4、在启动搅拌电机M的同时，启动加热器H，即H=ON。
当加热到整定温度值时，温控开关T动作，切断加热器。
5、当搅拌和加热结束后，打开阀门Y4，即M=OFF、T=ON、H=OFF、Y4=ON，开始放出混合液体。
6、当液面低于传感器L1时，L1=OFF。
经10秒延时，容器中的液体放空，关闭阀门Y4，即Y4=OFF，系统自动进入下一个操作循环。
7、在工作过程中，按下停止按钮，搅拌器不立即停止工作，只有当前混合搅拌操作处理完毕后，才停止操作，即停在初始状态上3、实训项目内容（1）按液体混合要求，设计PLC外部电路；（2）连接PLC外部（输入、输出）电路，编写用户程序；（3）输入、编辑、编译、下载、调试用户程序；（4）运行用户程序，观察程序运行结果。
混料机实习报告(共8篇)
混料机实习报告（共8篇）第1篇：混料机PLC控制系统设计一、设计题目：一种逆流式混料机PLC控制系统设计二、设计目的：巩固《PLC技术》课程学过的知识，加强理论与实践的联系。
以西门子S7-300系列PLC为例，通过本课程设计，达到了解硬件设备，熟悉PLC系统设计流程，灵活运用基本指令和高级指令的目的。
三、设计时间：一周四、设计内容及要求：1、内容：根据设计资料中的控制要求，采用S7-300系列PLC来实现逆流式混料机PLC控制系统设计。
2、要求（1）提交课程设计报告书纸质档，PLC源程序电子档，共2项内容。
（2）注意：课程设计报告书，不得抄袭他人的报告（或给他人抄袭），一旦发现，成绩记为零分。
（3）课程设计报告的内容应包括以下几个部分：①设计题目、设计要求以及系统功能需求分析；②PLC硬件模块选型，控制电路接线图；③信号表，程序流程图、梯形图及程序注释；④对程序调试过程中存在问题的思考（列出主要问题的出错现象、出错原因、解决方法及效果等）；⑤课程设计小结。
包括课程设计过程中的学习体会与收获、对本次课程设计的认识以及自己的建议等内容。
五、设计资料：混料机是由一个旋转的容器（料锅）和内部固定犁板（犁板有二组）等组成，当料锅转动，犁板的一组使料向外翻动，另一组使料向里翻动，混料过程使料在不断分开与翻动。
达到混合的目的。
成型料各颗粒间运动方向交叉，互相接触的机会增多，逆流混料机对料的挤压力小，发热量低，搅拌效率高，混料较为均匀。
料锅上方有两个进料口A和B，分别由2个进料泵控制进料；料锅有3个位置高度传感器，分别是料空位置、料中位、料高位；料锅旋转由一台三相380V交流电机控制。
料锅下方出料口有排放阀放出混合料。
一、控制要求1、手动控制2个进料泵、料锅旋转、排放阀分别能单独控制就（启动和停止）2、自动控制要求按下自动按钮后，启动进料口A的进料泵，当位置料中位信号到位时，关掉进料口A的进料泵并启动进料口B的进料泵；当位置料高位信号到位时，关掉进料口B的进料泵，同时启动料锅旋转过程（旋转过程是：旋转一定时间后停止10秒，其中时间有电位器确定，定时为1分~50分钟，这个过程重复多次，次数由2位BCD拨码开关输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成绩评定表课程设计任务书摘要MCGS是北京昆仑通态自动化软件科技有限公司研发的基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，主要完成现场数采集与监测、前端数据的处理与控制，可运行于Microsoft Windows 95/98/Me/NT/2000/xp等操作系统。
具有功能完善、操作简便、可视性好、可维护性强的突出特点。
通过与其他相关的硬件设备结合，可以快速、方便的开发各种用于现场采集、数据处理和控制的设备。
用户只需要通过简单的模块化组态就可构造自己的应用系统，如可以灵活组态各种智能仪表、数据采集模块，无纸记录仪、无人值守的现场采集站、人机界面等专用设备。
可编程序控制器（Programmable Controller，英文缩写为PC,后又称为PLC）是以微处理器为基础，综合了计算机技术，半导体集成技术，自动控制技术，数字技术和通信网络技术发展起来的一种通用工业自动控制装置。
它面向控制过程、面向用户、适应工业环境、操作方便、可靠性高，是现代工业控制的支柱之一。
随着现代工业技术的快速发展，物料混合的应用更加的广泛，对于物料体混合控制技术的研究有着广泛的经济价值。
普通的人工操作和半自动化控制难以达到较高要求的控制目的，基于MCGS的混料罐PLC控制系统可以达到更加可靠的控制目的。
本次实训的题目为基于MCGS的混料罐PLC控制实训，系统针对两种物料按比例的混合进行设计，此系统由上位机和下位机两部分组成，采用PLC作为下位机进行直接控制设备和获取设备状况，在PC上利用组态软件MCGS模拟PLC的控制对象制作上位机监控界面显示各种信号变化。
主要内容包括混料罐PLC控制系统问题描述、系统电气图、PLC的输入输出分配表、PLC程序（梯形图）、MCGS组态过程、MCGSD 的运行画面、MCGS和PLC的通讯等。
关键字：MCGS；混料罐；PLC；实训目录1 绪论 (1)2 混料罐PLC控制系统设计 (2)2.1 混料罐PLC控制系统问题概述 (2)2.2 混料罐PLC控制系统设计 (3)2.2.1 控制器选择 (3)2.2.2 PLC I/O地址分配 (3)2.2.3 混料罐PLC控制系统电气图 (4)2.2.4 PLC程序（梯形图）设计 (4)3 MCGS工程组态软件简介 (9)3.1 MCGS组态软件整体结构 (9)3.2 MCGS组态软件五大组成部分 (10)3.3 MCGS组态软件的工作方式 (11)3.4 MCGS组态软件的主要特点 (12)4 混料罐PLC控制系统监控界面设计 (13)4.1 新建MCGS工程 (13)4.2 设计画面 (14)4.2.1 新建用户窗口 (14)4.2.2 编辑画面 (15)4.3 定义数据变量 (15)4.4 动画连接 (16)4.5 编写控制流程 (18)4.6 PLC与MCGS通讯 (20)4.6.1 设备连接 (20)4.6.2 串口设备属性设置 (21)5 混料罐PLC控制系统整体运行和综合测试 (22)结束语 (24)参考文献 (25)基于MCGS的混料罐PLC控制实训1绪论在现代工业中，尤其是在炼油、化工、制药等行业中，多种物料混合是必不可少的工序。
而且也是其生产过程中十分重要的组成部分。
但由于这些行业中多为易燃易爆、有毒有腐蚀性的介质，以致现场工作环境十分恶劣，不适合人工现场操作。
另外，生产要求该系统要具有配料精确、控制可靠等特点，这也是人工操作和半自动化控制所难以实现的。
以往常采用传统的继电器接触控制，使用到的硬件连接电器多，可靠性差，自动化程度不高。
20世纪80年代以来随着微处理器、计算机和数据通信技术的飞速发展，计算机控制技术发展日益成熟，应用也已控制扩展到很多工作领域。
如基于PC总线的工业控制计算机、基于单片机的测控装置、用于模拟量闭环控制的可编程调节器、集散控制系统(DCS)、现场总线控制系统(FCS)、可编程控制器（PLC）等。
其中，可编程控制器是应用面最广，功能最强大，使用方便的通讯工业控制装置。
而应用PLC作为主控制器的混合液体装置控制系统，电路结构简单，可以较好的实现工业生产中的控制要求，做到可靠控制，配料精确，电路结构简单，提高了产品质量的同时，缩短了生产周期，降低成本，为企业提供了更可靠的生产保障。
利用计算机技术和网络技术用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断，使系统更加安全可靠。
在这方面，各种组态软件提供强有力的软件支持。
其中MCGS就是其中一种工程组态软件。
MCGS（Monitor and Control Generated System）是一款基于windows平台的，用于快速构造生成上位机监控系统的组态软件系统。
可稳定运行于Windouws95/98/Me/NT/2000等多种操作系统。
MCGS为用户提供了解决实际工程问题的完整方案和开发平台，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。
2混料罐PLC控制系统设计2.1混料罐PLC控制系统问题概述本次实训的混料罐为两种液体混合装置，SL1、SL2、SL3为液面传感器，液体A、B阀门与混合液阀门由电磁阀YV1、YV2、YV3控制，M为搅匀电机。
混料罐PLC控制系统控制要求如下：初始状态:装置投入运行时，液体A、B阀门关闭，混合液阀门打开20秒将容器放空后关闭。
启动操作:按下启动按钮SB1，装置就开始按下列约定的规律操作：液体A阀门打开，液体A流入容器。
液面到达SL2时，SL2接通，关闭液体A阀门，打开液体B阀门。
液面到达SL1时，关闭液体B阀门，搅匀电机开始搅匀。
搅匀电机工作6秒后停止搅动，混合液体阀门打开，开始放出混合液体。
当液面下降到SL3时，SL3由接通变为断开，再过2秒后，容器放空，混合液阀门关闭，开始下一周期。
停止操作:按下停止按钮SB2后，在当前的混合液操作处理完毕后，才停止操作（停在初始状态上）。
液体混合装置控制的模拟实验面板如图1所示：图1 液体混合装置控制的模拟实验面板2.2混料罐PLC控制系统设计2.2.1控制器选择本次实训题目为基于MCGS的混料罐PLC控制，故采用PLC为系统的控制器进行相关设计。
选择合适的机型是PLC控制系统硬件配置的关键问题。
目前国内生产PLC的产家很多，如西门子、三菱、松下、欧姆龙LG、ABB公司等。
而同一产家生产的PLC产品又有不同的系列，同一系列中又有不同的CPU型号。
选择合适的PLC机型至关重要。
本次实训采用西门子公司的S7-200型PLC做为系统的主控制器，S7-200能够控制各种设备以满足自动化控制要求。
S7-200的用户程序中包括了位逻辑，计数器，定时器，复杂数学运算以及其他智能模块通讯等指令内容，从而使它能够监视输入状态，改变输出状态以达到控制的目的，紧凑的结构，灵活的配置和强大的指令集使S7-200成为各种控制应用的理想解决方案。
2.2.2PLC I/O地址分配本次课设选择的是CPU226模块。
CPU226模块的I/O总数为40点，其中输入点24点，输出点为16点。
可带7个扩展模块。
具有PPI通信协议，MPI通信协议和自由口协议的通信能力。
CPU226为扩展I/O提供的DC+5V电源的最大电流为1000mA。
基于MCGS的混料罐PLC控制系统的I/O分配表如下：表1 基于MCGS的混料罐PLC控制系统的I/O分配表2.2.3混料罐PLC控制系统电气图图2 混料罐PLC控制系统电气图2.2.4PLC程序（梯形图）设计SIMATIC 指令集是SIEMENS公司为S7-200 PLC设计的编程语言，该指令集符合IEC1131-3标准。
SIMATIC不支持系统完全数据类型检查。
使用SIMATIC 指令，可以使用梯形图(LAD)、功能块和语句表编程语言编程。
本次实训我们采用的是梯形图(LAD)对系统进行编程。
梯形图(LAD)是与电气控制电路图相呼应的图形语言。
它沿用了继电器、触点、串并联等术语和类似的图形符号，并简化了符号，还增加了一些功能性的指令。
梯形图是融逻辑操作、控制于一体，面向对象的、实时的、图形化的编程语言。
梯形图信号流向清楚、简单、直观、易懂，很适合电气工程人员使用。
梯形图（LAD）在PLC中使用得非常普遍，通常各厂家，各型号PLC都把它作为第一用户语言。
混料罐PLC控制系统程序梯形图：通过内部标志位寄存器，存放中间操作状态和其他相关数据，扫描记录液面传感器SL1、SL2、SL3和开始停止按钮SB1,、SB2的状态。
开始按钮SB1动作，PLC内部标志寄存器M10.0变为1，Q0.4置位，液体A阀门打开，液体A流入，液面上升；当液体混合结束并流出，液面下降至SL3时，定时2S 后，Q0.4同样被置位，开始A液体流入。
液面上升至SL2时，PLC内部标志寄存器M10.1变为1，Q0.5置位，Q0.4复位。
液体A阀门关闭，液体B阀门打开，液体B流入，液面继续上升。
M10.0记录停止按钮SB2状态，停止按钮SB2动作时，Q0.4复位。
液面上升至SL1时，PLC内部标志寄存器M10.2变为1，Q0.7置位，Q0.5复位。
液体B阀门关闭，YKM电磁阀动作，搅拌器开始搅拌，同时启动T37定时6S。
定时时间到，Q0.7复位，搅拌器停止搅拌。
停止按钮SB2动作时，Q0.7复位。
T37定时时间到，Q0.7复位，M11.4状态变为1，Q0.6置位，混合液体阀打开，混合液体流出，液面开始下降，当也为下降至SL3传感器位置时，M20.1状态变为1，T38定时启动，定时2S，定时时间到。
返回初始状态，Q0.4置位，A液体阀打开。
停止按钮SB2动作时，Q0.6置位。
图3 混料罐PLC控制系统程序梯形图3MCGS工程组态软件简介MCGS以工控PC机为主控上位机，利用人机接口的智能软件包-MCGS组态软件在PC机上建立工控的对象，完成对多台PLC(下位机)的控制，由于上位机只需要完成对监控信息的收集和处理而不需要对设备的运行进行具体控制，上下位机处理同时进行，可以以最少的人员配备对远程监控的管理，提供较为直观、清晰、准确的现场状态信息，进而为维修和错误诊断提供多方面可能性，减少维修人员路上往返时间，整体提高远程监控系统的运行速度。
现代远程监控技术采取的是实时在线监控方式，它借助于计算机网络和通信技术，通过安装在现场各种监控设备以及软件实现监控者在异地对现场工业设备的实时监控、诊断与控制。
