基本逻辑关系
常见公考逻辑关系
一.常见公考逻辑关系1 .因果关系：（前真后真；前假后假）因为……所以；之所以……是因为；…其原因是……等等。
2. 并列关系：（同真同假）……又……又……；……一面……一面……；……有时……有时……；……一会儿……一会儿……；……既……又……。
3.矛盾关系：（一真一假）所有的是-------- 所有的不是- -- -有的是----------- 有的不是其中：“所有的是”与“所有的不是”是逆否命题；“有的是”与“有的不是”是逆否命题。
“所有的是”与“有的不是”互为矛盾；“所有的不是”与“有的不是”互为矛盾。
“所有的是”与“有的是”是包容关系；“所有的不是”与“有的不是”是包容关系。
4.包容关系：（一真前假，一假后真）“所有”包含“有的”；“所有不”包含“有的不”。
但注意“有的”不一定包含“具体A”。
5.选择关系……不是……就是…………或是……或是…………宁可……也不…………还是……二.常考的逻辑推理类型1复合逻辑1.1 充分条件推理只要A就B;如果A那么B……，可以表示为：A推B(前推后)。
A 推B等价于—B推—A（否后推否前）常用的一些充分条件关联词有：如果…那么……;…是…的条件；若…则…等等。
1.2 必要条件推理（与“才”有关）只有A才B; A才B。
可以表示为：B推A（后推前）。
B 推A（后推前）等价于—A 推—B（否前推否后）通过对上面充分条件推理和必要条件推理的归纳，可以得知：“充分条件推理与必要条件推理互为逆命题。
”1.3 排中律或A或B；要么A要么B……。
其实际是属于上面第一部分的选择关系。
可以表示为：A OR B(如果命题为真，则A,B中至少有一个为真)1.4 联言命题A和B和C……。
其实际属于上面第一部分的并列关系。
可以表示为：A AND B AND C（命题为真则A,B,C均要为真）1.5 摩根并非A和B;或者-A或者-B。
可以表示为：-（A AND B）;-A OR-B。
具体的摩根关系是：-（A AND B）=-A OR –B; -(A OR B)=-A AND –B2.直言命题分为四种基本类型，即：全称肯定命题、全称否定命题、特称肯定命题和特称否定命题。

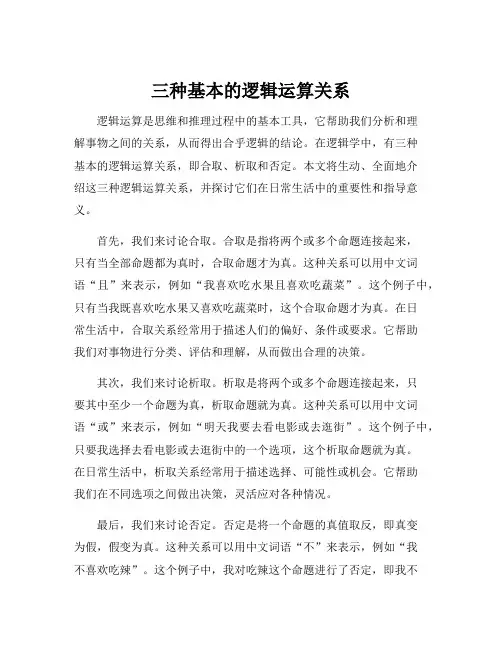

三种基本的逻辑运算关系
三种基本的逻辑运算关系逻辑运算是思维和推理过程中的基本工具，它帮助我们分析和理解事物之间的关系，从而得出合乎逻辑的结论。
在逻辑学中，有三种基本的逻辑运算关系，即合取、析取和否定。
本文将生动、全面地介绍这三种逻辑运算关系，并探讨它们在日常生活中的重要性和指导意义。
首先，我们来讨论合取。
合取是指将两个或多个命题连接起来，只有当全部命题都为真时，合取命题才为真。
这种关系可以用中文词语“且”来表示，例如“我喜欢吃水果且喜欢吃蔬菜”。
这个例子中，只有当我既喜欢吃水果又喜欢吃蔬菜时，这个合取命题才为真。
在日常生活中，合取关系经常用于描述人们的偏好、条件或要求。
它帮助我们对事物进行分类、评估和理解，从而做出合理的决策。
其次，我们来讨论析取。
析取是将两个或多个命题连接起来，只要其中至少一个命题为真，析取命题就为真。
这种关系可以用中文词语“或”来表示，例如“明天我要去看电影或去逛街”。
这个例子中，只要我选择去看电影或去逛街中的一个选项，这个析取命题就为真。
在日常生活中，析取关系经常用于描述选择、可能性或机会。
它帮助我们在不同选项之间做出决策，灵活应对各种情况。
最后，我们来讨论否定。
否定是将一个命题的真值取反，即真变为假，假变为真。
这种关系可以用中文词语“不”来表示，例如“我不喜欢吃辣”。
这个例子中，我对吃辣这个命题进行了否定，即我不喜欢吃辣。
在日常生活中，否定关系经常用于表达不同观点、意见或态度。
它帮助我们更加清晰地表达自己的立场，增加沟通的准确性和效果。
通过了解和运用合取、析取和否定这三种基本的逻辑运算关系，我们能够更好地思考和分析问题，做出明智的决策。
在学习和工作中，逻辑思维能力是至关重要的。
它帮助我们分析信息、理清思路、解决问题，并在日常生活中做出明智的选择。
逻辑思维是培养创新、提高效率和提升能力的关键技能。
因此，我们应该不断学习和掌握逻辑运算关系，运用它们来推理和分析，以求在各个领域取得成功。
常见的八种逻辑关系
常见的八种逻辑关系
1、并列关系:
同样地，同样地，同样地，同样地，同样地，同样地，也就是说，同样地；2.进步关系：
then,also,besides,additionally,furthermore,moreover,inaddition,whatismore;3、因果关系:
由于，由于，由于，由于，由于，由于，因此，因此，因此，因此，因此，因此，因此，因此，因此，因此，因此；4.过渡关系：
but,however,yet,onthecontrary,infact,bycontrast,ontheotherhand,unfortunately,w hile,whereas,unlike,ratherthan,insteadof;5、让步关系:
尽管，尽管，即使，尽管，尽管；
6、列举关系:
首先，第二，最后，首先，开始，继续/下一步，一只手放在另一只手上，为了一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一件事，为了另一些；
7.示例关系：
suchas,forexample,forinstance,ofthese/those/them,amongthese/those/them,toillus trate,asanillustration,totakeanexample,
更具体地说，是峰值；8.概要关系：
inall,inbrief,inshort,inaword,inconclusion,altogether,tosumup,tosummarize,toco nclude,togeneralize,toputitinoneword.。
基本逻辑关系
基本逻辑关系通常，把反映“条件”和“结果”之间的关系称为逻辑关系。
如果以电路的输入信号反映“条件”，以输出信号反映“结果”，此时电路输入、输出之间也就存在确定的逻辑关系。
数字电路就是实现特定逻辑关系的电路，因此，又称为逻辑电路。
逻辑电路的基本单元是逻辑门，它们反映了基本的逻辑关系。
基本逻辑关系和逻辑门基本逻辑关系和逻辑门逻辑电路中用到的基本逻辑关系有与逻辑、或逻辑和非逻辑，相应的逻辑门为与门、或门及非门。
一、与逻辑及与门与逻辑指的是：只有当决定某一事件的全部条件都具备之后，该事件才发生，否则就不发生的一种因果关系。
如图2.1.1所示电路，只有当开关A 与B 全部闭合时，灯泡Y 才亮；若开关A 或B 其中有一个不闭合，灯泡Ｙ就不亮。
这种因果关系就是与逻辑关系，可表示为Y ＝A •B ，读作“A 与B”。
在逻辑运算中，与逻辑称为逻辑乘。
与门是指能够实现与逻辑关系的门电路。
与门具有两个或多个输入端，一个输出端。
其逻辑符号如图2.1.2所示，为简便计，输入端只用A 和B 两个变量来表示。
与门的输出和输入之间的逻辑关系用逻辑表达式表示为： Y ＝A •B ＝AB两输入端与门的真值表如表2.1.1所示。
波形图如图2.1.3所示。
A B Y0 0 0 0 1 0 1 0（a ）常用符号表2.1.1 与门真值表图2.1.1 与逻辑举例（b ）国标符号图2.1.2 与逻辑符号1 11由此可见，与门的逻辑功能是，输入全部为高电平时，输出才是高电平，否则为低电平。
二、或逻辑及或门或逻辑指的是：在决定某事件的诸条件中，只要有一个或一个以上的条件具备，该事件就会发生；当所有条件都不具备时，该事件才不发生的一种因果关系。
如图2.1.4所示电路，只要开关A 或B 其中任一个闭合，灯泡Y 就亮；A 、B 都不闭合，灯泡Y 才不亮。
这种因果关系就是或逻辑关系。
可表示为：Y ＝A ＋B读作“A 或B”。
在逻辑运算中或逻辑称为逻辑加。
基本逻辑门电路
2）、或逻辑（OR）
在决定某一事件的各个条件中，只要有一个或一 个以上的条件具备，结果就会发生，这种条件与结果 之间的关系称为或逻辑关系。
3）、非逻辑（NOT）
当决定某一事件的条件不成立时，结果就会发生，条件 成立时结果反而不会发生，这种条件和结果之间的关系称为 非逻辑关系。(相反)
有意载花花不发, 无心插柳柳成荫.
逻辑功能：有１出１，全０出０。 逻辑表达式：Y=A+B 逻辑符号：
小结：
１、三种基本逻辑关系 ２、三种基本逻辑门电路 ３、表达门电路功能的方法 ４、三种逻辑关系对我们的启示？
欢迎指导 再见！
思考？
优先原则：当多个二 极管均承受正向电压 时，所加电压大的那 个二极管优先导通。
VA VB V1 V2 VL
0V 0V 通 通 0V
0V 3V 3V 0V
止 通 3V 通 止 3V
3V 3V 通 通 3V
“谁大谁导通” “谁通看谁值”
思考？
晶体管反相器，V1、V2均为硅管
VA V1 V2 VL
2、逻辑变量
用来表示条件或事件的变量。常用大写英文字 母表示，如A、B、C、D……. 有0和1两种取值。 1表示条件具备或事件发生 0表示条件不具备或事件不发生
3、门电路：
1）、门电路是数字电路的基本组成单元，它有一个或 多个输入端和一个输出端，输入和输出为低电平和高电 平，又称为逻辑门电路。
2）、门电路
与门电路 基本逻辑门电路 或门电路
非门电路 复合逻辑门电路
4、三种基本逻辑门电路
与门
或门 非门
探究：分析下列电路的逻辑功能？
优先原则：当多个二 极管均承受正向电压 时，所加电压大的那 个二极管优先导通。
基本逻辑关系有
基本逻辑关系是逻辑学中描述命题或语句之间关系的基本概念。
以下是几种常见的基本逻辑关系：
否定关系（Negation）：表示两个语句之间的相反关系。
如果语句A为真，则其否定关系非A为假。
合取关系（Conjunction）：表示两个语句同时为真的关系。
如果语句A和语句B都为真，则其合取关系A且B也为真。
析取关系（Disjunction）：表示两个语句中至少一个为真的关系。
如果语句A或语句B为真，则其析取关系A或B为真。
条件关系（Implication）：表示一个语句对另一个语句的影响或条件关系。
如果语句A蕴含语句B，则当A为真时，B也必为真。
双条件关系（Biconditional）：表示两个语句互相蕴含的关系。
如果语句A当且仅当语句B 为真，则其双条件关系A当且仅当B为真。
这些基本逻辑关系是逻辑学中常用的概念，用于描述语句之间的逻辑关系和推理规则。
在逻辑推理和论证过程中，这些关系帮助我们分析和推断命题之间的关系，从而得出合乎逻辑的结论。
简述逻辑结构的四种基本关系
简述逻辑结构的四种基本关系
四大关系：全同关系、全异关系、包含关系以及交叉关系。
一、全同关系
全同关系是指一组词所指代的是同一个概念，即同一事物的不同称谓，或者表达相同意义的词语。
二、全异关系
全异关系指一组词的两个词语所代表的事物完全不一致。
全异关系又分为两种情况：完全全异以及不完全全异。
完全全异即对于同一类事物只分为A、B两种情况。
除了A和B 没有其他情况。
例如：成年人：未成年人、哲学家：非哲学家。
不完全全异即对于同一类事物分为多种情况，A、B只是其中一部分，还有其他情况。
例如：黑色：白色、钢琴：小提琴。
三、包含关系
包含关系又称种属关系，是指种概念和属概念间关系，可表示为：A是B的一种。
例如：电扇：电器、中学：学校。
四、交叉关系
交叉关系是指两个词语所代表的集合有相同部分也有不同部分。
可表示为：有的A是B，有的A不是B，有的B是A，有的B不是A。
例如：医生：博士、作家：画家、食物：植物。
基本逻辑关系
1
0
0
1
1
1
基本逻辑关系
• 或逻辑
当决定事件的各个条件中只要有一个或一个以上具备时事件就会 发生，这样的因果关系称为“或”逻辑。
A，B 与F之间 存在或逻辑关系
图 3 或逻辑关系及逻辑符号
基本逻辑关系
▫或逻辑表达式： F=A+B ▫或逻辑真值表
“有1出1 全0出0”
A
B
F
0
0
0
1
1
1
0
1
1
1
1
A
F
0
1
1
0
基本逻辑关系
• 与逻辑
当决定某一事件的各个条件全部具备时，这件事才会发生，否则 这件事就不会发生，这样的因果关系称为“与”逻辑。
A，B 与F之间 存在与逻辑关系
图 2 与逻辑关系及逻辑符号
基本逻辑关系
▫与逻辑表达式： F=A·B ▫与逻辑真值表
“有0出0 全1出1”
A
B
F
0
0
0
0
1
0
小结
▫1、三种基本逻辑关系
• 非逻辑 • 与逻辑 • 或逻辑
▫2、逻辑关系的表示方法
数字电子技术
数字电子技术
目录
1、基本逻辑关系包含哪些？ 2、逻辑关系的表示方法
基本逻辑关系
• 非逻辑
当决定一件事件的条件具备时，此事件不发生；而条件不具备时， 此事件一定发生。 这种因果关系，称为“非”逻辑。
A 与F之间存在 着非逻辑关系
图 1 非逻辑关系及逻辑符号
基本逻辑关系
▫非逻辑表达式：F=A
▫非逻辑真值表
常见逻辑关系
常见逻辑关系一、因果关系因果关系是指一个事件或行为的发生是由于另一个事件或行为的影响造成的。
因果关系可以分为直接因果和间接因果。
直接因果是指一个事件直接导致了另一个事件的发生，而间接因果是指一个事件通过中间环节影响了另一个事件的发生。
例如，在环境污染日益严重的情况下，人们的健康状况逐渐恶化。
这里环境污染是直接导致人们健康状况恶化的原因。
二、递进关系递进关系是指一个事物或观点在某个方面上比另一个事物或观点更进一步或更深入。
递进关系常常用于对比和比较的语境中。
例如，学习是成功的基础，而勤奋是学习的基础。
这里学习和勤奋之间存在递进关系，勤奋是学习更进一步的要求。
三、转折关系转折关系是指一个观点或行为与前面所述的观点或行为存在明显的矛盾或对立。
例如，他原本是个文静的孩子，但他却参与了抢劫。
这里原本文静与参与抢劫之间存在转折关系，前者暗示他的性格与后者的行为形成了对立。
四、并列关系并列关系是指两个或多个事物或观点在同一层面上平行存在，彼此之间没有上下级别或先后顺序的关系。
例如，他既是一位出色的演员，又是一位杰出的导演。
这里出色的演员和杰出的导演之间存在并列关系，两者在不同领域上表现出的优秀并列存在。
五、总分关系总分关系是指一个事物或观点可以被分为若干个具体的部分或子类别。
例如，汽车可以分为轿车、越野车、卡车等。
这里汽车是总的概念，而轿车、越野车、卡车等是其具体的分支或子类别。
六、因果关系因果关系是指一个事件或行为的发生是由于另一个事件或行为的影响造成的。
因果关系可以分为直接因果和间接因果。
直接因果是指一个事件直接导致了另一个事件的发生，而间接因果是指一个事件通过中间环节影响了另一个事件的发生。
例如，环境污染导致人们的健康状况恶化。
这里环境污染是直接导致人们健康状况恶化的原因。
七、转折关系转折关系是指一个观点或行为与前面所述的观点或行为存在明显的矛盾或对立。
例如，他原本是个文静的孩子，但他却参与了抢劫。
这里原本文静与参与抢劫之间存在转折关系，前者暗示他的性格与后者的行为形成了对立。
常见的八种逻辑关系
常见的八种逻辑关系
01总分关系
也就是纲目关系，正所谓纲举目张。
好比树的主干与枝丫的关系，主干统领枝丫，二者不能并列也不能颠倒。
02主次关系
通俗来讲就是重点与一般的关系。
二者没有隶属关系，但是在同一篇文章内，相互之间是有关联的，互相影响，互为补充。
03并列关系
相互之间不相隶属又相对独立的一种关系。
譬如天时地利人和，人财物，物质文明、精神文明、政治文明、生态文明；经济建设、政治建设、文化建设、社会建设等。
04递进关系
这是同一事物不同发展阶段的关系。
时间上的递进：古代、近代、现代、当代；空间上的递进：国际、国内、本地；学习上的递进：武装头脑、指导实践、促进工作。
需要注意的是，有些特殊的并列关系也是需要讲求递进，比如季节春
夏秋冬，这都是需要讲求顺序的。
05点面关系
面是由众多点构成的，如果点与面存在内在联系，则在说明面的情况时可以采取以点带面。
06因果关系
事物之间存在必然的客观的因与果关系。
揭示因果关系，可以增强文章的说服力和感染力。
07虚实关系
在写作过程中，可以采取以虚带实，虚实结合。
这里的虚不是虚假，而是灵魂、是高度、是理论支撑；实就是数据、是案例、是事实支撑。
08定性与定量的关系
事物的发展有一个量变到质变的过程。
对一件事情的判断，定性的说服力总不如定量的大。
某种程度上来说，定性是一种大体判断，定量则是一种精确判断。
能定量说明的尽量定量说明，但也不能绝对，数字要用的恰到好处，这样才会更有说服力。
基本逻辑关系
基本逻辑关系
逻辑关系是指概念、命题或事物之间的依赖关系，可以分为不同的类型：
1.对立关系：两个概念、观点或命题之间呈现出互相排斥、相互对立的关系。
例如，
黑与白、大与小等客观对立关系，以及喜欢与讨厌、支持与反对等主观对立关系。
2.因果关系：两个事件或现象之间呈现出因果依赖、相互影响的关系。
单一因果关
系是指一个事件或现象由一个单一原因所导致的，如饥饿与吃饭、运动与健康等。
多因果关系是指一个事件或现象由多个因素共同作用所导致的，如环境因素与健康、教育因素与社会流动等。
3.并列关系：两个或多个事件或现象在地位、价值或作用上相等或相仿的关系。
并
列并列关系是指两个或多个并列的事件或现象之间没有明显的先后次序，如篮球与足球、电影与音乐等。
并列对比关系是指两个或多个并列的事件或现象之间存在着鲜明的差异和对比，如富与穷、优点与缺点等。
4.递进关系：两个或多个事件或现象之间按照一定的递进顺序逐步展开或发展的关
系。
5.矩阵关系：将各模块内容通过横纵坐标轴进行区分的一种逻辑关系。
6.总分关系：先说明结论或一个大类，然后说明论点或小类的逻辑关系。
7.维恩关系：表达两个或多个主体存在交集的一种逻辑关系。
8.对比关系：将两个或多个内容进行对比的关系。
9.层级关系：按照一定层级说明每个阶段重点的逻辑关系。
10.归纳关系：先说分论点或子类别，再说结论或大类别的逻辑关系。
11.循环关系：形成闭环的逻辑关系。
这些逻辑关系不仅存在于人类活动和思维活动中，也存在于事物之间、时间之间和空间之间的逻辑关系。
逻辑结构的四种基本关系
逻辑结构的四种基本关系一、顺序关系顺序关系是指事物或事件之间按照时间先后顺序进行描述或发展的一种关系。
在逻辑结构中，顺序关系是最常见的一种关系。
它以时间为基准，按照先后顺序进行组织和表达。
在文章中，可以通过使用时间词、时间顺序词或者使用段落和标题来清晰地表达出顺序关系。
例如，我们要写一篇关于旅行的文章，可以按照时间顺序描述旅行的经历。
首先，我们可以写出出发前的准备工作，如购买机票、预订酒店等。
接着，可以描述旅行中的各个阶段，比如到达目的地、游览景点、品尝当地美食等。
最后，可以总结旅行的收获和感受。
通过按照时间顺序进行描述，读者可以清晰地了解旅行的整个过程。
二、因果关系因果关系是指事物或事件之间存在因果联系的一种关系。
在逻辑结构中，因果关系是一种非常重要的关系，它可以帮助我们理解事物发展的原因和结果。
在文章中，可以通过使用因果连接词或者使用段落和标题来清晰地表达出因果关系。
例如，我们要写一篇关于环境污染的文章，可以描述环境污染的原因和影响。
首先，可以列举环境污染的主要原因，如工业排放、车辆尾气等。
接着，可以描述环境污染对人类和自然界的影响，如健康问题、生态破坏等。
通过清晰地表达因果关系，读者可以理解环境污染产生的原因和对社会的影响。
三、对比关系对比关系是指事物或概念之间相互对照或相互对比的一种关系。
在逻辑结构中，对比关系可以帮助我们准确地描述事物的特点、优劣或相互之间的差异。
在文章中，可以通过使用对比连接词或者使用段落和标题来清晰地表达出对比关系。
例如，我们要写一篇关于城市与乡村的文章，可以描述它们的差异和特点。
首先，可以对比城市和乡村的人口数量、生活方式等方面的差异。
接着，可以对比它们的环境状况、交通便利程度等方面的差异。
通过清晰地表示对比关系，读者可以了解城市和乡村在各个方面的差异和特点。
四、并列关系并列关系是指事物或概念之间平等、相互独立地并排存在的一种关系。
在逻辑结构中，并列关系可以帮助我们组织和表达多个同等重要的观点、事实或论点。
常见的10种逻辑关系
常见的10种逻辑关系一、因果关系因果关系是指两个事件之间的因果联系，即一个事件的发生导致了另一个事件的发生。
因果关系是人们日常生活中最常见的逻辑关系之一。
例如，吸烟会导致肺癌，饮酒过量会导致醉酒等。
二、递进关系递进关系是指两个事件之间的逐步发展关系，即一个事件的发生导致了另一个事件的发生，而后者又进一步导致了另一个事件的发生。
例如，一个人的学习成绩不断提高，最终考上了理想的大学。
三、转折关系转折关系是指两个事件之间的相反或对立关系，即一个事件的发生导致了另一个事件的相反或对立的发生。
例如，虽然他很努力，但是他的成绩并没有提高。
四、并列关系并列关系是指两个事件之间的平行关系，即两个事件同时发生，互不影响。
例如，他既喜欢音乐，又喜欢运动。
五、对比关系对比关系是指两个事件之间的相似或相反关系，即一个事件与另一个事件进行比较。
例如，这个城市的白天很热，但晚上很凉爽。
六、归纳关系归纳关系是指从具体的事实中推导出一般性的结论。
例如，看到很多人都喜欢吃巧克力，就可以得出结论：巧克力是一种受欢迎的食品。
七、演绎关系演绎关系是指从一般性的结论中推导出具体的事实。
例如，如果所有的人都需要呼吸氧气才能生存，那么某个人也需要呼吸氧气才能生存。
八、类比关系类比关系是指两个事件之间的相似关系，即一个事件与另一个事件进行类比。
例如，学习就像是爬山一样，需要不断努力才能到达山顶。
九、定义关系定义关系是指对一个概念进行定义，以便更好地理解和应用。
例如，计算机是一种能够进行数据处理和存储的电子设备。
十、假设关系假设关系是指在缺乏证据的情况下，根据某些已知的事实进行推测。
例如，如果今天下雨了，那么明天也可能会下雨。
以上是常见的10种逻辑关系，它们在我们的日常生活中无处不在。
了解这些逻辑关系，可以帮助我们更好地理解和分析事物，提高我们的思维能力和逻辑思维能力。
逻辑学的八种逻辑关系
逻辑学的八种逻辑关系逻辑学是研究人类思维和推理方式的学科，其中逻辑关系是逻辑学的重要内容之一。
逻辑关系指的是命题之间的相互关系，它们可以分为八种不同类型。
1. 否定关系否定关系是指两个命题中一个命题否定另一个命题。
例如，“这个苹果是红色的”和“这个苹果不是红色的”就构成了一个否定关系。
在这种情况下，两个命题中只有一个可以为真，另一个必须为假。
2. 对立关系对立关系是指两个命题在某些方面相反或矛盾。
例如，“这个苹果是红色的”和“这个苹果不是红色而是绿色的”就构成了一个对立关系。
在这种情况下，两个命题都不能同时为真。
3. 矛盾关系矛盾关系指两个命题在所有方面都相互排斥或矛盾。
例如，“这个苹果是红色的”和“这个苹果不是红色而且也不是绿色的”就构成了一个矛盾关系。
在这种情况下，两个命题不能同时为真或同时为假。
4. 互补关系互补关系是指两个命题中一个命题是另一个命题的否定。
例如，“这个苹果是红色的”和“这个苹果不是红色的”就构成了一个互补关系。
在这种情况下，两个命题中只有一个可以为真，另一个必须为假。
5. 蕴含关系蕴含关系是指一个命题可以从另一个命题中推导出来。
例如，“如果这个苹果是红色的，那么它就不可能是绿色的”就构成了一个蕴含关系。
在这种情况下，第二个命题可以推导出第一个命题。
6. 等价关系等价关系是指两个命题在所有方面都相互等同或相似。
例如，“这个苹果是红色的”和“这个颜色为红色的东西就是这个苹果”就构成了一个等价关系。
在这种情况下，两个命题可以互换而不影响其真值。
7. 逆反关系逆反关系是指如果前提得到否定，则结论也得到否定。
例如，“如果这个苹果很新鲜，那么它一定很甜”和“如果这个苹果不够甜，那么它一定不够新鲜”就构成了一个逆反关系。
在这种情况下，前提和结论都可以被否定。
8. 假言关系假言关系是指一个命题可以被另一个命题所代表。
例如，“如果这个苹果是红色的，那么它就很新鲜”可以被代表为“P→Q”，其中P表示“这个苹果是红色的”，Q表示“这个苹果很新鲜”。
六大逻辑关系
六大逻辑关系
逻辑关系是指构成论述或语言表达中各个部分之间的相互关系。
正确理解逻辑关系对于表达清晰、思路明晰至关重要。
下面介绍六大逻辑关系。
1. 因果关系
因果关系是指某个事件或现象是由于另一个事件或现象引起的。
例如，吸烟与肺癌之间的因果关系。
2. 比较关系
比较关系是指对两个或多个事物之间的相似之处和不同之处进
行比较。
例如，比较不同手机品牌的优劣。
3. 顺序关系
顺序关系是指按照某种规律或时间顺序排列事物之间的关系。
例如，讲述事件发生的时间顺序或步骤。
4. 条件关系
条件关系是指表示某种条件下发生的结果。
例如，“如果明天下雨，我就不去公园”。
5. 转折关系
转折关系是指两个事物之间的对比或转折。
例如，“虽然他很聪明，但他不太努力”。
6. 并列关系
并列关系是指两个或多个相同或类似的事物之间的关系。
例如，列举同一类事物或相同性质的事物。
逻辑电路中的基本逻辑关系有
逻辑电路中的基本逻辑关系有
逻辑电路是由数字逻辑电路基本单元组成的电路，数字逻辑电路通过逻辑门实现逻辑功能，是数字电路的基础。
以下是逻辑电路中的基本逻辑关系：
与门（AND）：当所有输入信号都为高电平时，输出信号才为高电平，否则输出信号为低电平。
或门（OR）：当所有输入信号都为低电平时，输出信号为低电平，否则输出信号为高电平。
非门（NOT）：输入信号为高电平时，输出信号为低电平；输入信号为低电平时，输出信号为高电平。
异或门（XOR）：当两个输入信号相同时，输出信号为低电平，否则输出信号为高电平。
与非门（NAND）：当所有输入信号都为高电平时，输出信号才为低电平，否则输出信号为高电平。
或非门（NOR）：当所有输入信号都为低电平时，输出信号为高电平，否则输出信号为低电平。
逻辑电路中的逻辑关系可以通过逻辑门的组合形式
实现各种不同的逻辑功能，如加、减、乘、除、触发器等，并广泛应用于计算机、通信、控制等各种领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本逻辑关系通常，把反映“条件”和“结果”之间的关系称为逻辑关系。
如果以电路的输入信号反映“条件”，以输出信号反映“结果”，此时电路输入、输出之间也就存在确定的逻辑关系。
数字电路就是实现特定逻辑关系的电路，因此，又称为逻辑电路。
逻辑电路的基本单元是逻辑门，它们反映了基本的逻辑关系。
基本逻辑关系和逻辑门基本逻辑关系和逻辑门逻辑电路中用到的基本逻辑关系有与逻辑、或逻辑和非逻辑，相应的逻辑门为与门、或门及非门。
一、与逻辑及与门与逻辑指的是：只有当决定某一事件的全部条件都具备之后，该事件才发生，否则就不发生的一种因果关系。
如图2.1.1所示电路，只有当开关A 与B 全部闭合时，灯泡Y 才亮；若开关A 或B 其中有一个不闭合，灯泡Ｙ就不亮。
这种因果关系就是与逻辑关系，可表示为Y ＝A •B ，读作“A 与B ”。
在逻辑运算中，与逻辑称为逻辑乘。
与门是指能够实现与逻辑关系的门电路。
与门具有两个或多个输入端，一个输出端。
其逻辑符号如图2.1.2所示，为简便计，输入端只用A 和B 两个变量来表示。
与门的输出和输入之间的逻辑关系用逻辑表达式表示为： Y ＝A •B ＝AB两输入端与门的真值表如表2.1.1所示。
波形图如图2.1.3所示。
A B Y0 0 0 0 10 （a ）常用符号表2.1.1 与门真值表图2.1.1 与逻辑举例（b ）国标符号图2.1.2 与逻辑符号1 0 01 1 1由此可见，与门的逻辑功能是，输入全部为高电平时，输出才是高电平，否则为低电平。
二、或逻辑及或门或逻辑指的是：在决定某事件的诸条件中，只要有一个或一个以上的条件具备，该事件就会发生；当所有条件都不具备时，该事件才不发生的一种因果关系。
如图2.1.4所示电路，只要开关A或B其中任一个闭合，灯泡Y就亮；A、B都不闭合，灯泡Y才不亮。
这种因果关系就是或逻辑关系。
可表示为：Y＝A＋B读作“A或B”。
在逻辑运算中或逻辑称为逻辑加。
或门是指能够实现或逻辑关系的门电路。
或门具有两个或多个输入端，一个输出端。
其逻辑符号如图2.1.5所示。
或门的输出与输入之间的逻辑关系用逻辑表达式表示为：Y＝A＋B两输入端或门电路的真值表和波形图分别如表2.1.2和图2.1.6所示。
由此可见，或门的逻辑功能是，输入有一个或一个以上为高电平时，输出就是高电平；表2.1.2A B Y0 0 00 1 11 0 11 1 1图2.1.3 与门的波形图图2.1.4 或逻辑举例（a）常用符号（b）国标符号图2.1.5 或逻辑符号图2.1.6 或门的波形图输入全为低电平时，输出才是低电平。
三、非逻辑及非门非逻辑是指：决定某事件的唯一条件不满足时，该事件就发生；而条件满足时，该事件反而不发生的一种因果关系。
如图2.1.7所示电路，当开关A闭合时，灯泡Y不亮；当开关A断开时，灯泡Y才亮。
这种因果关系就是非逻辑关系。
可表示为Y＝A，读作“A非”或“非A”。
在逻辑代数中，非逻辑称为“求反”。
非门是指能够实现非逻辑关系的门电路。
它有一个输入端，一个输出端。
其逻辑符号如图2.1.8所示。
非门的输出与输入之间的逻辑关系用逻辑表达式表示为：Y＝AA Y0 11 0其真值表和波形图分别如表2.1.3和图2.1.9所示。
由此可见，非门的逻辑功能为，输出状态与输入状态相反，通常又称作反相器。
复合逻辑门由与门、或门和非门可以组合成其他逻辑门。
把与门、或门、非门组成的逻辑门叫复合门。
常用的复合门有与非门、或非门、异或门、与或非门等。
一、与非门将一个与门和一个非门按图2.1.10连接，就构成了一个与非门。
与非门有多个输入端，一个输出端。
三端输入与非门的逻辑符号如图2.1.11所示，它的逻辑表达式为：Y＝CBA••＝ABC图2.1.9 非门的波形图图2.1.7 非逻辑举例（a）常用符号（b）国标符号图2.1.8 非逻辑符号真值表和波形图分别如表2.1.4和图2.1.12所示。
A B CY 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1由此可知，与非门的逻辑功能为：当输入全为高电平时，输出为低电平；当输入有低电平时，输出为高电平。
二、或非门把一个或门和一个非门连接起来就可以构成一个或非门，如图2.1.13所示。
或非门也可有多个输入端和一个输出端。
三端输入或非门的逻辑符号如图2.1.14所示，它的逻辑表达式为：Y=C B A ++真值表和波形图分别如表2.1.5和图2.1.15所示。
由此可知，或非门的逻辑功能为：当输入全为低电平时，输出为高电平；当输入有高电平时，输出为低电平。
A B C Y 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1表2.1.5图2.1.10 与非逻辑（a ）常用符号 （b ）国标符号图2.1.11 与非逻辑符号三、异或门当两个输入变量的取值相同时，输出变量取值为0；当两个输入变量的取值相异时，输出变量取值为1。
这种逻辑关系称为异或逻辑。
能够实现异或逻辑关系的逻辑门叫异或门。
异或门只有两个输入端和一个输出端，其逻辑符号如图2.1.16（a ）所示。
异或门的逻辑表达式为：Y ＝A ·B +A ·B ＝A ⊕B式中，符号⊕表示异或逻辑。
异或门真值表如表2.1.6所示。
波形图如图（b ）所示。
异或门的逻辑功能可简述为：输入相异，输出为高电平。
输入相同，输出为低电平。
四、与或非门把两个与门、一个或门和一个非门联结起来，就构成了与或非门。
它有多个输入端、一个输出端，逻辑符号如图2.1.17（a ）所示。
其逻辑表达式为： Y ＝CD AB真值表如表2.1.7所示，波形图见图2.1.17（b ）。
与或非门的逻辑功能是：当任一组与门输入端全为高电平或所有输入端全为高电平时，输出为低电平；当任一组与门输入端有低平或所有输入端全为低电平时，输出为高电平。
表2.1.6 异或门真值表 表2.1.7与或非门真值表2.2 逻辑代数基础逻辑代数是讨论逻辑关系的一门学科，它是分析和设计逻辑电路的数学基础。
逻辑代数是由英国科学家乔治·布尔（George ·Boole ）创立的，故又称布尔代数。
逻辑代数也是用字母表示变量，但是逻辑代数和普通代数有着根本的区别。
逻辑代数中的逻辑变量只有两种可能取值—— 0和1，而且这里的0和1不同于普通代数中的0和1。
它只表示两种对立的逻辑状态，并不表示数量的大小。
2.2.1 逻辑代数的基本定理与规则在逻辑运算中，基本的逻辑关系有与、或、非三种。
在逻辑代数中，相应地也有三种基本运算，即与运算、或运算和非（求反）运算。
1. 与运算（逻辑乘）图T1101所示与门电路的逻辑关系为Y ＝AB ，由此可得与运算的规则为： 0·0＝0 0·1＝0 1·0＝0 1·1＝1 A ·0＝0 A ·1＝A A ·A ＝Ａ 2. 或运算（逻辑和）图T1104所示或门电路的逻辑关系为Y ＝A ＋B ，由此可得或运算的规则为： 0+0＝0 0+1＝1 1+0＝1 1+1＝1 A+0＝A A+1＝1 A+A ＝A 3. 非运算（求反运算）图T1107所示非门电路的逻辑关系为Y ＝A ，由此可得非运算的规则为： 0＝1 1＝0A+A ＝1 A ·A ＝０ A ＝A2.2.2 逻辑代数的基本定律逻辑代数不但有与普通代数相似的交换律、结合律和分配律，其本身还有一些特殊定律。
常用的定律如下：（1）交换律 A ·B ＝B ·A A ＋B ＝B ＋A （2）结合律 （A ·B ）·C ＝A ·（B ·C ）（A ＋B ）＋C ＝A ＋（B ＋C ） （3）分配律 A ·（B ＋C ）＝Ａ·B ＋Ａ·C A 十BC ＝（A+B ）（A+C ） （4）重迭律 A ·A ＝A A ＋Ａ＝A （5）0-1律 0·Ａ＝0 0＋Ａ＝Ａ 1·Ａ＝Ａ 1＋Ａ＝1 （6）互补律 A ·A ＝0 A ＋A ＝1（7）摩根定律 B A •＝A ＋B B A +＝A ·B（8）吸收律 A ·（A ＋B ）＝A A ＋AB ＝Ａ1）与门(AND Gate)[学生活动] 通过演示实验，学习与门电路的逻辑关系。
观察实验结果，填写真值表。
我们把输入A 与输入B 均是高电势时，输出Z 才是高电势的逻辑电路叫做与门。
[讨论]与逻辑为：当决定某一事件的所有条件全部具备时，这一事件才会发生。
与门用来实现与逻辑关系的电路。
与门的符号（2）或门(OR Gate)[学生活动] 分组实验，填写真值表。
我们把输入A 与输入B 任一个或者两个都为高电势时，输出Z 就为高电势的逻辑电路叫做或门。
[讨论]或逻辑为：当决定某一事件的各个条件中，只要一个或一个以上条件成立，这一事件就会发生。
与门的符号（2）非门(NOT Gate)观察演示实验，填写真值表。
Z Z我们把输入A为高电势时输出Z为低电势输入A为低电势时输出Z为高电势的逻辑电路叫做非门。
非逻辑为：当某一事件的发生总是和条件相反，即条件成立，事件不发生；条件不成立，事件发生。
非门的符号Z。
