SAW-3000B拉弧式螺柱焊机性能参数介绍
SAW-3000B拉弧式螺柱焊机性能参数介绍
手动焊枪：
焊枪参（mm）
枪身材质： 强化玻璃纤维
重量（不含电缆） 0.85kg 50(MM)
6米（35平方 ） 枪身大约直径
螺柱提升高度 1.2-4.0（mm） 枪身长度（含卡头） 150（MM）
标准卡头防飞溅套直径有25mm和30mm两种，可根据需求选择
主机正面：
电源灯 工件接触信号灯 垂直信号灯 送钉信号灯 暂停按钮 故障显示 焊枪控制线 接口2 指示灯 气动按钮
焊枪控制线 接口1
计数控制 线
焊接电缆线接 口，也可接送 钉设备
接地线，可分支
主机侧背面：
电源开关
电源线/AC380 三相 四线制
外形尺寸：长800宽400高800(mm) 重 量： 90KG
产品优势：本套设备可以同时接两把枪，两个工位同时使用。使其一台
机器相当于两台。另外设备自带一个程控或群控RS485接口及以太网，可 以连接自动送钉机和半自动螺柱焊枪实现自动送钉功能，或者连接焊接机 器人实现自动化焊接
SAW-3000B拉弧式螺柱焊机性能参数介绍
产品描述：
该设备采用IGBT逆变技术和DSP数字控制技术，自带2个焊枪接口， 可实现手动送料、人工焊接；自动送料、人工焊接和与机器人连接的全自 动焊接。 该系统为自动螺柱焊接系统，用于汽车，铁路车厢，飞机制造等行业。 系统总成为主机，送料机，自动焊枪，手动焊枪。 1. 该系统电源采用全桥电路:焊接电源由高频变压器、IGBT和DSP,专用 工控触摸屏等控制电路组成。当电 网电压波动时，焊接电流(电压)能自动控制在设定值；焊接电流稳定， 重复性好。 2. 焊接电流采用无级均匀调节，能保证不同焊接位置及焊接条件下实现 可靠焊接。 3. 控制部分采用先进的DSP数字处理器，使焊接热量控制精确、可靠, 焊接性能优良
详解埋弧焊（SAW）
埋弧焊（SAW）一埋弧焊的原理及特点１、埋弧焊的焊接过程及原理定义：电弧在焊剂层下燃烧以进行焊接的熔化极电弧焊方法(Submerged arc welding)点击看埋弧焊视频二、埋弧焊的特点优点：生产效率高焊缝质量好劳动条件好缺点：难以全位置焊对焊前装配要求高不适宜焊接薄板，短缝，焊接材料有局限三、埋弧焊的分类及应用范围1、分类按送丝方式：等速送丝变速送丝按焊丝形状及数目：丝极——单丝、多丝、带级按成形条件：双面焊单面焊双面成形（需要反面衬垫）2、应用焊缝类型和焊件厚度：5mm以上的长直缝对接、角接和搭接接头材料：碳素结构钢、低合金结构钢、不锈钢、耐热钢、镍基合金、铜合金等结构：具有长而规则焊缝的大型结构，如船舶、压力容器、桥梁、起重机械等位置：平、横位置四埋弧焊的焊接材料与冶金过程1、埋弧焊的焊接材料及选用（1）焊剂(flux)型号：《埋弧焊用碳钢焊丝和焊剂》《低合金钢埋弧焊用焊剂》《埋弧焊用不锈钢焊丝和焊剂》牌号：熔炼焊剂HJχχχ烧结焊剂SJχχχ（2）焊丝(wire)参见《熔化焊用钢丝》、《焊接用不锈钢丝》及《碳钢药芯焊丝》、《低合金钢药芯焊丝》直径系列（mm）：熔化焊用钢丝、焊接用不锈钢丝：1.6、2.0、2.5、3.0、3.2、4.0、5.0、6.0碳钢药芯焊丝、低合金钢药芯焊丝：1.2、1.4、1.6、2.0、2.4、2.8、3.2、4.0焊丝、焊剂的选用原则：焊丝、焊剂要匹配。
结构钢按等强原则选用焊丝，专业用钢（不锈钢、耐热钢等）按化学成分相同或相近的原则选用焊丝。
熔炼焊剂:便宜易得，成分均匀，相对不易吸潮，但合金过渡系数低，通常只适宜于碳素结构钢和某些低合金结构钢的焊接。
烧结焊剂: 稍贵，容易吸潮，但合金过渡系数高、脱渣性好，适用于高合金钢和不锈钢等钢种的焊接。
焊丝、焊剂的选用碳素结构钢：如选用HJ431+H08A16Mn钢：可选用HJ431+H08A或HJ431+H08MnA2、埋弧焊的冶金过程埋弧焊的冶金过程比较复杂。

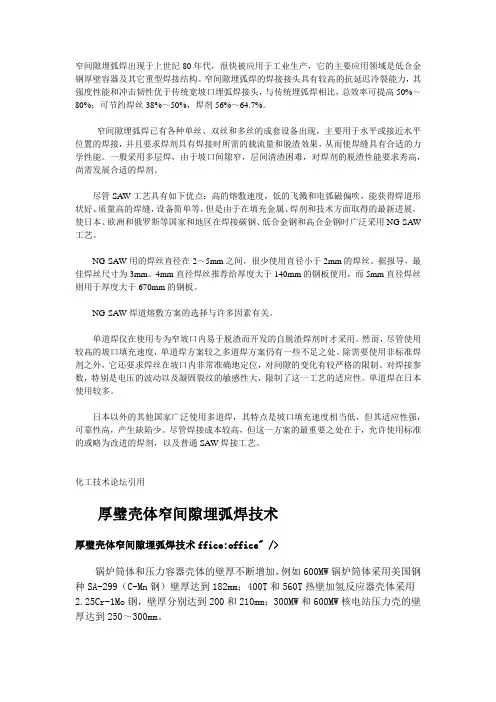

SAW焊接

窄间隙埋弧焊出现于上世纪80年代，很快被应用于工业生产，它的主要应用领域是低合金钢厚壁容器及其它重型焊接结构。
窄间隙埋弧焊的焊接接头具有较高的抗延迟冷裂能力，其强度性能和冲击韧性优于传统宽坡口埋弧焊接头，与传统埋弧焊相比，总效率可提高50%～80%；可节约焊丝38%～50%，焊剂56%～64.7%。
窄间隙埋弧焊已有各种单丝、双丝和多丝的成套设备出现，主要用于水平或接近水平位置的焊接，并且要求焊剂具有焊接时所需的载流量和脱渣效果，从而使焊缝具有合适的力学性能。
一般采用多层焊，由于坡口间隙窄，层间清渣困难，对焊剂的脱渣性能要求秀高，尚需发展合适的焊剂。
尽管SAW工艺具有如下优点：高的熔敷速度，低的飞溅和电弧磁偏吹，能获得焊道形状好、质量高的焊缝，设备简单等，但是由于在填充金属、焊剂和技术方面取得的最新进展，使日本、欧洲和俄罗斯等国家和地区在焊接碳钢、低合金钢和高合金钢时广泛采用NG-SAW 工艺。
NG-SAW用的焊丝直径在2～5mm之间，很少使用直径小于2mm的焊丝。
据报导，最佳焊丝尺寸为3mm。
4mm直径焊丝推荐给厚度大于140mm的钢板使用，而5mm直径焊丝则用于厚度大于670mm的钢板。
NG-SAW焊道熔敷方案的选择与许多因素有关。
单道焊仅在使用专为窄坡口内易于脱渣而开发的自脱渣焊剂时才采用。
然而，尽管使用较高的坡口填充速度，单道焊方案较之多道焊方案仍有一些不足之处。
除需要使用非标准焊剂之外，它还要求焊丝在坡口内非常准确地定位，对间隙的变化有较严格的限制。
对焊接参数，特别是电压的波动以及凝固裂纹的敏感性大，限制了这一工艺的适应性。
单道焊在日本使用较多。
日本以外的其他国家广泛使用多道焊，其特点是坡口填充速度相当低，但其适应性强，可靠性高，产生缺陷少。
尽管焊接成本较高，但这一方案的最重要之处在于，允许使用标准的或略为改进的焊剂，以及普通SAW焊接工艺。
