下穿铁路既有线框构桥顶进施工技术探讨

下穿铁路既有线框构桥顶进施工技术探讨发布时间：2021-04-26T08:33:39.159Z 来源：《防护工程》2021年3期作者：任相荣[导读] 受到施工环境等多种方面因素的影响而选用最优、适宜于施工实际情况的桩基形式。

中铁六局集团北京铁路建设有限公司北京 100036摘要:随着我国城市化进程的日益推进和加快,原有的道路交通设施条件已经无法完全满足原来的城市建设发展要求,大量市政道路需要改扩建。

其中以铁路穿越城市的既有线路两侧的交通受阻最为明显,当前的解决办法主要包括上跨和下穿两种,综合分析对比城市的交通要求、建设费用、环境影响等诸多方面的影响。

在非必要情况下下穿铁路既有线施工方案较优,采用较多的是下穿铁路框构桥顶进施工方案。

以下简单探讨下穿铁路框构桥顶进施工技术,总结经验以便更好地服务城市建设。

关键词：铁路；既有线高墩；低配筋先支模后绑筋；施工工法；经济效益一、既有线加固施工铁路既有线的施工准备工作主要包括铁路路基加固防护和铁路线路加固防护两方面,以保障既有铁路线在施工期间的安全稳定运行为主要目的。

1、铁路路基加固防护铁路路基加固防护主要考虑后续框构桥预制工作坑的开挖及顶进施工对既有铁路路基的影响,导致铁路路基因土体扰动、地下水位变化等因素产生沉降变形、边坡失稳等不利情况,危及铁路既有线安全稳定运行。

一般采用路基防护桩、路基注浆加固配合止水帷幕施工以保护路基稳定。

1.1、路基防护桩主要作用是支挡防护路基侧土体,起挡土墙作用,防止工作坑的开挖使路基土体失稳。

桩基形式主要依据设计文件按照所在地的施工环境具体确定,主要影响因素包括有施工地点水文地质、路基形式、周边设施等,一般有三种分别是沉管灌注桩、钻孔灌注桩和人工挖孔桩,受到施工环境等多种方面因素的影响而选用最优、适宜于施工实际情况的桩基形式。

桩基础的施工开挖一般都指的是根据要求按照跳打和由两侧延伸到中间的打桩施工开挖方式顺序进行打桩施工,目的主要是为了有效减少对铁路路基边坡等结构基础建设造成扰动性直接破坏和其它线路运营环境造成影响。

简析下穿铁路框构桥顶进施工技术

简析下穿铁路框构桥顶进施工技术前言：在整个铁路运输施工中，顶进施工法凭借其施工周期短、影响小、不扰乱铁路正常运行受到人们的青睐。

该技术在实际应用中，主要是利用顶进设备将事先预制好的箱形构筑物顶入路基中，使其形成立体交叉通道，该施工方法能够从根本上加强路基的整体稳定性，安全可靠的同时且操作简单。

1、顶进前的准备工作在整个顶进施工前，其准备工作主要包括以下几个方面：首先，施工单位应结合着工程所在地的实际状况，提前向该地的铁路局提出慢性点申请，并设置相应的慢性标志，第一时间与铁路工务部分联系，签订相应的安全协议后组织人员将相关顶进设备运到施工现场；其次，对施工线路需要加固的质量进行整体评估，并对其加固件的接触点绝缘处理进行仔细检查，在确保绝缘及接缝点后方可安装千斤顶，并在使用前进行一到三次的压力试验；最后，安装完毕油管路后，需要进行相应的试运转，按照规定标准对压力情况进行检查，同时按照施工要求，对油管的漏油情况，顶铁的长度"规格"数量配置情况等进行检查；同时对测量仪器的齐全性"良好性，测量平台的完备性等情况进行检查。

如图一：地道桥注浆固化范围纵桥向剖面图。

2、顶进前技术措施地区进行铁路框构桥施工建设时，由于当地地下水位较高，因而桥位除路基稳定性不足。

加之当地路基为回填土，更为其路基性能增添了一份不稳定因素，故该铁路施工路段很容易出现溜塌现象，导致滑板断裂的不安因素也一直存在。

针对这种情况，工程在进行顶进施工時，做了如下准备：2.1路基降水由于该地区地下水位较高，故施工前首先对当地水位问题进行了处理。

通过先查勘察发现，桥址最深处位于水下4.6m位置处，由于顶进施工时要求滑板水位需要比水位高出1m以上，故需要对施工场地进行防水处理。

通过分析当地地质资料，发现桥址砂土层不明显，四周黏土较多，故实际防水性较低。

为解决高水位给顶进施工带来的不便，防止铁路路基下沉，顶进施工正式开始前10天，通过设立降水口的方式对施工路段进行降水处理。

双孔大跨径框架桥顶进下穿既有铁路

Value Engineering0引言目前我国高速交通网络飞速发展，越来越多的高速公路项目陆续开展建设，使得越来越多的人们享受到高速公路所带来的便捷与通畅。

当高速公路线路与铁路线路交叉时，主要有两种方案，一是采用桥梁上跨铁路线，但上跨铁路桥梁跨度较大，多采用连续梁或转体桥梁，该两种桥梁不但工程造价高，而且施工工期较长，而且对铁路线路影响较大，后期维护成本较高。

二是下穿顶进铁路线路，一般下穿结构多采用框架桥，下穿顶进施工不但对铁路线路影响时间短，而且框架桥自身刚度大，变形小，后期维护费用低，但框架桥在顶进施工时安全风险高，需要铁路部门配合，同时要确保既有铁路运营安全。

在武深高速公路始兴联络线项目下穿既有铁路框架桥顶进施工中，由于该框架桥为双孔大跨径设计，所顶进下穿的赣韶铁路桥路基距离框架桥顶覆土约1.9m ，施工难度大，安全风险高。

为确保该框架桥能够顺利顶进，使其标高与位置满足要求，同时还要确保既有铁路线运营安全，项目部对该框架桥施工方案进行仔细研究，对施工工序进行优化，同时对施工安全措施进行严格把控，通过上述一系列举措，不但保证了该框架桥顶进施工中既有铁路线的安全运营，而且也使得框架桥顶进后其顶板和底板标高位置符合相关要求。

通过现场实际应用，该大跨径框架桥顶进下穿既有铁路所涉及的工艺和措施在施工中取得很好的效果。

1工程概况武深高速公路始兴联络线项目起于罗坝镇深渡水乡坪田村，在深渡水设置互通连接武深高速，而后经过横岭村，周所村，在顿岗镇东侧跨越X346，于石坪村东侧跨越墨江及S343，设置始兴东互通与S244相连，经过马市镇涝洲水村置服务区及红梨村、安水村，终点位于马市镇柴塘村。

路线全长29.55km 。

全线共设互通式立交3处、服务区1处、管理分中心1处、养护工区1处、收费站1处。

该顶进框架桥用双孔设计，孔跨布置形式为10.0+10.0m ，全宽为21.95m 。

框构桥中线与铁路线路交角为90°。

框架桥下穿既有铁路顶进施工技术

框架桥下穿既有铁路顶进施工技术摘要：经济的发展，城镇化进程的加快，促进交通建设项目的增多。

随着我国近年来公路、铁路交通的不断发展，铁路、公路的改造往往需要改扩建或增建立交框构，这些建筑物施工的共同点是需要在不间断铁路行车的条件下进行。

在铁路行车密度不断加大和不断进行提速改造的形势下，既有线施工与行车安全间的矛盾日益明显。

如何在铁路运营条件下顺利实现立交框构下穿既有线路施工显得十分重要。

因此，顶进法便成了这类工程施工的首选方案。

本文就框架桥下穿既有铁路顶进施工技术展开探讨。

关键词：下穿施工；线路加固；框架桥引言随着我国经济的快速发展，铁路施工得到了快速的发展和进步，但是由于施工方案不完备，所以在施工过程中也存在着明显的施工缺点。

因此，对下穿铁路框架桥施工方案进行研究，有助于提升我国铁路在多种复杂工况下的建设水平，对于我国铁路运输水平的提高以及下穿铁路框架桥施工具有积极的意义。

1顶进施工技术简介框架桥涵顶进施工技术是利用千斤顶等相关设备，形成立体交叉通道的施工方法。

在下穿既有道路和铁路的地道桥、框架桥涵建设施工中，顶进施工技术是控制其施工质量的关键技术。

其工作原理是在正常运行的道路或铁路的上坡路基段开挖工作基坑，采用现浇滑板，用钢筋混凝土制作成框架，再砌筑其后背，加固既有线路，并安装相应的顶进设备。

在顶进过程前方挖土完成一个顶程后可开启高压油泵，使顶镐产生顶力，并通过顶铁、顶柱、横梁等传力设备，在借助于后背的反作用力下把预制框架结构向前顶进。

一个顶程完成后，在空档处安放顶铁，接着挖运另一个顶程，以便下次顶进，以此往复，直到整个预制框架结构顶进施工完成。

顶进施工技术中有两个关键的控制要点，即结构高程和中线位移控制。

2框架桥下穿既有铁路顶进施工技术2.1工作坑开挖工作坑是预制和顶进的临时性工作场地。

框架桥工作坑设置于铁路北侧，由北向南顶进。

在保证路基边坡稳定和安全的前提下，视土质情况放坡开挖，工作坑顶部开挖边线距线路中心不小于4.m，坡度不陡于1：1，工作坑两侧边坡按1:0.5放坡。

下穿隧道框架桥顶进施工方案

下穿隧道框架桥顶进施工方案
一、施工意义
本工程是在下穿隧道上方的桥梁顶进进行施工。

由于施工位置空间较为狭窄，施工难度大，同时施工对下方隧道的影响也需要充分考虑。

因此，本方案旨在解决上述困难。

二、施工方案
(一)、主体架设
在具体的施工过程中，主体施工分为以下三个步骤：
1. 跨越架设置：钢梁通过“跨车”进行吊装，输送到目标架点进行安装。

2. 架体组装：钢梁通过现场焊接方式组装成桥架体。

3. 架体顶进：采用超前顶进法，钢梁通过顶进器达到顶进位置，完成主体架设。

(二)、安全措施
1. 在施工现场设立警戒线、标志牌，引导交通，防止行人或车
辆进入施工范围。

2. 严格执行施工方案，操作人员必须穿戴好安全帽、安全鞋、
手套、安全带等防护用品。

3. 在施工过程中，安排专人对车辆、设备进行检查、维修、保养，保证设备正常运行。

(三)、环保措施
1. 施工过程中，应采用防尘、降噪等措施，对施工产生的扬尘、噪声等影响尽量减小，减少对周边居民的影响。

2. 对施工产生的废弃物和污染物，应根据相关规定做好分类、妥善处理，保证环保标准符合要求。

三、结语
本方案针对下穿隧道桥梁顶进施工的实际情况，合理科学地组织施工，落实好安全、环保措施，在保证施工质量的同时尽量减少对周边环境的影响。

相信在全体施工人员共同努力下，该工程必将圆满完成。

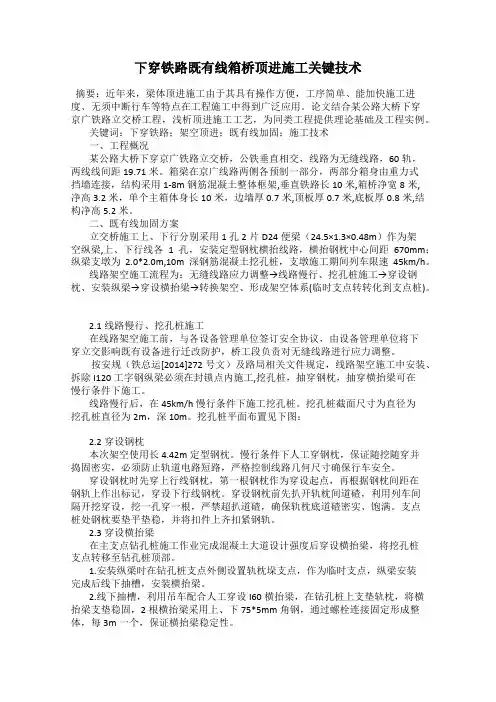

下穿铁路既有线箱桥顶进施工关键技术
