断面土方计算步骤
任意断面法计算土方量步骤
任意断面法计算土方量步骤嘿，咱今儿就来说说这任意断面法计算土方量的事儿。
你可别小瞧了这，就跟咱过日子一样，每一步都得精打细算呢！
先呢，你得把那断面给整明白咯。
就好比你要做一道菜，得先知道食材是啥样吧。
把这断面的形状、大小啥的都搞清楚，这可是基础中的基础呀！要是这都弄不明白，那后面还咋玩呀？
然后呢，就是测量啦！你得拿着家伙事儿，仔仔细细地量出各种数据来。
这就好像给这个断面做个全身检查，啥长度啊、宽度啊、高度啊，一个都不能少。
你说要是量错了一点，那结果不就差之千里啦？
接下来，就是根据这些数据来计算啦。
这可有点像解一道难题，得动动脑筋，好好琢磨琢磨。
把那些公式啊、算法啊都用上，可不能马虎。
你想想，要是算错了，那不就白忙活啦？
算出来之后呢，也别着急高兴，还得检查检查呢。
就跟你出门前得照照镜子，看看衣服穿整齐了没一样。
万一有个小错误没发现，那不就闹笑话啦？
再然后呀，要是有多个断面，那还得一个一个地来，不能乱了套。
这就像串珠子，得一颗一颗地串，急不得。
这计算土方量啊，还真不是个简单的事儿。
就好像建房子，每一块
砖都得放对地方，才能造出坚固的房子来。
咱这计算也是一样，每一
步都得认真对待，才能得出准确的结果。
你说，这任意断面法计算土方量是不是挺有意思的？虽然有点麻烦，但只要咱一步一步来，肯定能把它搞定！咱可不能怕麻烦，就像咱过
日子，哪有那么多容易的事儿呀，但只要咱用心，啥都能做好，对吧？所以呀，遇到这计算土方量的事儿，咱就大胆地去干，别怕！咱肯定
能行！。
飞时达道路断面法土方算量
飞时达道路断面法土方算量一、概述道路工程中的土方工作是指对原有地形进行改造、修筑道路所需的挖土填方等工程。
土方算量是对道路断面进行测量计算，并根据需要进行挖土或填方的工作量计算。
在土方算量中，飞时达道路断面法是一种常用的计算方法，本文将深入探讨该方法的原理、计算步骤和应用。
二、原理飞时达道路断面法是以道路纵向剖面线为基础，通过分割道路断面，计算各个土方体的数量和坐标位置，从而实现土方算量的目的。
具体原理如下：2.1 道路纵断面测量首先需要对道路进行纵断面的测量，可以利用测量仪器如全站仪或激光测距仪来实现高精度的测量。
通过将测量仪器放置在不同位置，可以得到道路各个点的坐标数据，进而绘制道路的纵向剖面线。
2.2 断面分割根据道路纵向剖面线，将道路断面进行分割。
通常情况下，将道路断面均匀分为若干个宽度相等的小段，每段称为一个剖面区间。
计算时，以每个剖面区间的中点作为计算点。
2.3 土方体计算对于每个剖面区间的计算点，根据其标高和横坐标位置可以确定计算点的体积。
具体计算方法为：1.根据计算点的标高，计算该点与前一个计算点之间的高差ΔH。
2.根据计算点横坐标的位置，计算出计算点与此位置上平均断面线之间的距离ΔS。
3.计算计算点与此位置上平均断面线及前一个计算点之间的等效梯度ΔG =ΔH / ΔS。
4.根据等效梯度ΔG和剖面宽度，计算出土方体积。
三、计算步骤飞时达道路断面法的计算步骤如下：3.1 道路纵断面测量使用测量仪器对道路进行纵断面测量，获取道路各个点的坐标数据。
3.2 断面分割根据测量数据，将道路断面进行分割，得到剖面区间。
3.3 土方体计算对于每个剖面区间的计算点，根据其标高和横坐标位置计算土方体积。
3.4 汇总计算结果将每个剖面区间的土方体积相加，得到整个道路的土方体积。
四、应用飞时达道路断面法土方算量可以广泛应用于道路工程中的土方工作量计算。
具体应用包括：4.1 道路设计在道路设计中，土方算量是必不可少的一项工作。
道路断面法土方计算【完整版】
道路断面法土方计算【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用〞，在弹出的菜单里选“生成里程文件〞，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2021中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分表达灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
●在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
●用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建〞。
●屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后那么自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有根底上添加横断面线。
执行“添加〞功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长〞功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
CASS工程应用中断面法计算二断面线间土方的步骤
CASS工程应用中断面法计算二断面线间土方的步骤中断面法是土方工程中常用的一种计算土方量的方法，它适用于各种形状的断面，包括二断面线间土方。
下面是使用中断面法计算二断面线间土方的步骤，供参考。
步骤一：确定测量断面的位置和数量首先需要确定要测量的二断面位置和数量。
一般情况下，二断面分为起始断面和结束断面，通过这两个断面来计算线间土方量。
线间土方量的计算需要根据工程实际情况确定合适的断面间距。
步骤二：测量断面的几何信息在确定了断面的位置和数量后，需要进行几何信息的测量。
测量的几何信息包括断面的宽度、高程、挖方或填方高程，以及与断面相关的横断面长度。
步骤三：计算断面面积根据测量所得的几何信息，可以计算每个断面的面积。
对于水平线间土方，可以直接使用面积公式计算，而对于非水平线间土方，则需要使用梯形面积公式进行计算。
步骤四：计算断面土方量在计算了每个断面的面积后，可以根据挖填方情况的不同计算出每个断面的土方量。
对于挖方断面，土方量等于断面面积乘以挖方高程，对于填方断面，土方量等于断面面积乘以填方高程。
步骤五：计算线间土方量在计算了每个断面的土方量后，可以进一步计算线间土方量。
线间土方量等于所有断面土方量之和。
如果每个断面的宽度不一致，需要根据断面间距进行面积的加权平均。
步骤六：校核断面数据在计算线间土方量之前，需要对测量的断面数据进行校核，以确保数据的准确性。
校核包括对断面宽度和高程的测量误差进行检查，并根据需要进行数据修改和重新计算。
步骤七：总结计算结果最后，需要总结计算结果并进行必要的汇总。
计算结果应包括每个断面的土方量，线间土方量以及相关的断面几何信息。
同时，还可以绘制断面图和线间土方图，以便更直观地展示土方工程的情况。
总结：中断面法是计算土方量的常用方法之一，适用于各种形状的断面，包括二断面线间土方。
使用中断面法计算二断面线间土方的步骤主要包括确定测量断面的位置和数量、测量断面的几何信息、计算断面面积、计算断面土方量、计算线间土方量、校核断面数据和总结计算结果。
cass断面法土方计算详细步骤
一、系统环境：（1）操作系统WIN XP ；（2)应用环境:南方CASS7。
0 FOR CAD2004 或CAD2006二、实例数据:坐标高程数据文件：dgx。
dat （路径：\Program F iles\CASS70\DEMO\dgx.dat ）三、准备工作:展绘坐标数据文件dgx。
dat 中的测点点号，并绘制等高线。
基本操作如下:（1）【绘图处理】菜单——【展野外测点点号】；弹出“输入坐标数据文件名”对话框中,打开dgx。
dat文件，展绘出测点点号;（2）【等高线】菜单——【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成"；“坐标数据文件名”中打开dgx。
dat文件；“结果显示"中单选“显示建三角网结果”;单击【确定】完成DTM的建立。
（3）【等高线】菜单——【绘制等高线】；弹出“绘制等值线”对话框,修改“等高距”为0。
5米；“拟合方式"中单选“三次B样条拟合";单击【确定】完成等高线的绘制。
(4）【等高线】菜单-—【删三角网】。
四、道路断面设计阶段工作:1. 设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx。
dat 中测点点号42 1和227,起点测点421，终点测点227。
如图所示：2。
绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单—【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式"中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程)；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例"中默认横向1：500；纵向1：100;在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图"对话框后,单击【确定】按钮.3.在纵断面图中“拉坡”大致确定道路中桩设计高:使用pline多段线从纵断面图图左侧高程标尺1375米处，连接右侧高程标尺1380米处。

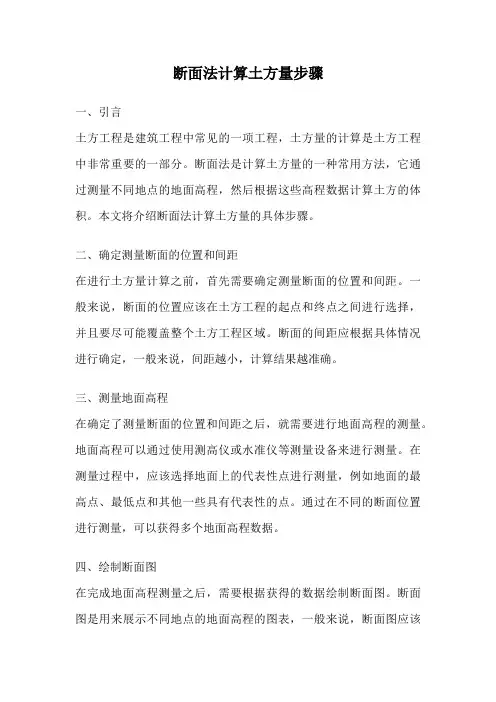

断面法计算土方量步骤
断面法计算土方量步骤一、引言土方工程是建筑工程中常见的一项工程，土方量的计算是土方工程中非常重要的一部分。
断面法是计算土方量的一种常用方法，它通过测量不同地点的地面高程，然后根据这些高程数据计算土方的体积。
本文将介绍断面法计算土方量的具体步骤。
二、确定测量断面的位置和间距在进行土方量计算之前，首先需要确定测量断面的位置和间距。
一般来说，断面的位置应该在土方工程的起点和终点之间进行选择，并且要尽可能覆盖整个土方工程区域。
断面的间距应根据具体情况进行确定，一般来说，间距越小，计算结果越准确。
三、测量地面高程在确定了测量断面的位置和间距之后，就需要进行地面高程的测量。
地面高程可以通过使用测高仪或水准仪等测量设备来进行测量。
在测量过程中，应该选择地面上的代表性点进行测量，例如地面的最高点、最低点和其他一些具有代表性的点。
通过在不同的断面位置进行测量，可以获得多个地面高程数据。
四、绘制断面图在完成地面高程测量之后，需要根据获得的数据绘制断面图。
断面图是用来展示不同地点的地面高程的图表，一般来说，断面图应该包含水平坐标和垂直坐标两个轴，水平坐标表示断面位置，垂直坐标表示地面高程。
通过绘制断面图，可以清楚地看到地面高程的变化情况。
五、计算土方量在完成断面图的绘制之后，就可以进行土方量的计算了。
土方量的计算可以通过计算每个断面之间的土方体积来进行。
具体的计算公式可以根据实际情况进行确定，一般来说，可以使用等面积法或等距离法来计算土方量。
等面积法是根据断面之间的面积差来计算土方体积，而等距离法是根据断面之间的距离差来计算土方体积。
六、总结通过以上步骤，可以完成对土方量的计算。
断面法是一种常用且有效的土方量计算方法，它通过测量不同地点的地面高程，然后根据这些高程数据计算土方的体积。
在实际应用中，需要根据具体情况选择合适的断面位置和间距，并且在测量和计算过程中要保证数据的准确性和可靠性。
通过合理地应用断面法，可以更好地进行土方工程的规划和设计。
CASS7.0断面法土方算量-操作步骤（实际案例）
简述步骤
一、无现场采集数据
1、根据图纸纵断面编制导入数据文件，如图：
2、复制右侧“编制数据文件”编写成“TXT”文件，然后改后缀为：“DAT”，如图：
3、打开CASS7.0界面，导入数据
4、“多段线”命令将各点连在一起，如图：
5、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”，然后点击多段线。
根据需要调整或选择该“窗口”，如图：（注意：横断面左、右边长度根据上开口需要设置长度，不然横断面图形成不全）
6、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”，然后点击多段线。
弹出“窗口”，如图：
“里程文件对应数据文件”另存、新建即可，“起始里程”按实际填写，如6856.5，这三个文件尽量放在同一个文件夹内。
7、编制断面数据，如图：
根据选择“里程文件”实际调整“中桩设计高程（暂时）”及“左边”，“右边”的数据。
“任意断面设计参数”，输入时尽量第一次输入一个符合要求的数据。
根据需要调整相关数据。
生成断面如图：修改设计参数-点击生成的横断面线-弹出窗口-进行修改。
断面法土方计算
首先在计算范围内布置断面线，断面一般垂直于等高线，或垂直于大多数主要构筑物的长轴线。
断面的多少应根据设计地面和自然地面复杂程序及设计精度要求确定。
在地形变化不大的地段，可少取断面。
相反，在地形变化复杂，设计计算精度要求较高的地段要多取断面。
两断面的间距一般小于100m，通常采用20～50m。
绘制每个断面的自然地面线和设计地面线，如图 11-1所示。
图 11-1 断面法
然后分别计算每个断面的填、挖方面积。
计算两相邻断面之间的填、挖方量，并将计算结果进行统计。
断面法计算公式
平均断面法公式：
圆锥台体积法公式：
平均断面法加圆锥台体积法公式（设S1>S2）：
说明：
：相邻两断面之间的填方量（或挖方量）；
Q
t
S 1、S
2
：相邻第一断面、第二断面的填方（或挖方）面积；
L：相邻两断面的距离。
断面法计算土方步骤及其技巧
断面法计算土方步骤及其技巧
1. 首先啊，要搞清楚断面法计算土方是咋回事。
比如说修条路吧，就像给大地做个“切片检查”一样！那怎么开始呢？得先选好断面的位置呀！就像给蛋糕切块，得切在合适的地方。
2. 接着呢，测量这些断面的尺寸，这可不能马虎！想象一下量体裁衣，得精确到毫米吧！这时候就要细心细心再细心啦！
3. 然后啊，根据测量的数据来计算每个断面的土方量。
这就好比算自己兜里有多少钱一样，得算得明明白白的呀！
4. 计算完一个断面可不行哦，要多个断面一起考虑呢！这不就像串珠子一样，一个一个串起来才行。
比如挖个大坑，不能只看一个地方的土量呀！
5. 计算的时候还得注意一些技巧呢！比如说有些地方的土比较松，那计算时就得考虑进去。
就像买东西讲价，得把各种因素都想到呀，能省一点是一点嘛！
6. 还有哦，要多检查几遍自己的计算，可别出了错。
这就像出门前得照照镜子，看看有没有哪里不对劲！
7. 最后，当你完成这些步骤，哇塞，你就掌握了断面法计算土方的精髓啦！是不是很有成就感呢？以后遇到这种事，那都不是事儿呀！
我觉得断面法计算土方虽然步骤多一点，但只要认真去做，掌握好技巧，就一定能做好！。
道路断面法土方计算
道路断面法土方计算第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
●在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
●用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。
●屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后则自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。
执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式： (1)鼠标定点 (2)输入里程 <1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
cass道路断面法土方计算详细操作
cass道路断面法土方计算详细操作
Cass道路断面法土方计算是一种计算道路设计中土方量的方法。
下面是详细操作方法：
1. 收集道路设计所需的数据，包括设计道路的线型、宽度、纵坡、横坡等信息。
2. 根据设计道路的线型和宽度，确定设计道路的横截面。
3. 将设计道路的横截面分成一系列横向分块，以方便土方计算。
4. 在每个横向分块中，根据设计道路的纵坡和横坡，计算出设计高程。
5. 根据设计高程，确定设计道路的填方和挖方区域。
6. 对于填方区域，计算填方体积。
7. 对于挖方区域，计算挖方体积。
8. 将填方和挖方体积累加得到总土方量。
9. 确定土方的单位重量，并由此计算出土方重量。
10. 根据土方量和土方重量，计算出设计道路的土方成本。
以上就是Cass道路断面法土方计算的详细操作方法，需要注
意的是，在实际操作过程中，可能需要对一些复杂情况进行适当调整和修正。
飞时达断面法计算土方量步骤
飞时达断面法计算土方量步骤嘿，咱今儿就来讲讲飞时达断面法计算土方量的那些事儿哈！
你想啊，这计算土方量就好比是搭积木，得一步一步来，可不能马
虎哟！
首先呢，咱得准备好场地的数据，就像厨师做菜得先有食材一样。
这数据可得准确无误，不然这“菜”可就做砸啦！
然后就是划分断面啦！把场地像切蛋糕一样切成一段一段的，这可
不能乱切，得有讲究呢！要根据实际情况来，好比裁缝量体裁衣，得
合身才行。
接着呀，就是测量每个断面的数据啦，这就像是给每个小蛋糕称重
一样，得精确到小数点后几位呢，可不能马大哈哟！
再然后呢，计算每个断面的面积，这可得动点小脑筋，不能瞎算。
算完了断面面积，可别以为就大功告成啦，还早着呢！接下来还得
把这些断面面积加起来，就像把一堆小积木堆在一起。
这还没完呢，最后还得根据一些公式和规则来算出最终的土方量。
这就像是给搭好的积木造型打分一样，得严谨认真。
你说这飞时达断面法计算土方量是不是挺有意思的呀？就像一场有
趣的游戏，只要咱认真玩，就能玩得转！咱可得把每一步都走踏实了，
这样算出来的土方量才靠谱呀！要是哪一步出了岔子，那可就全乱套啦！
咱再想想，要是数据不准确，那算出来的土方量不就跟实际差了十
万八千里？那不就闹笑话了嘛！所以呀，每一个环节都不能掉以轻心，都得打起十二分的精神来对待。
而且呀，这计算土方量可不是一次性的事儿，有时候还得反复检查
核对呢，就像我们做完作业要检查一样。
总之呢，飞时达断面法计算土方量虽然听起来有点复杂，但只要咱
有耐心，一步一步慢慢来，肯定能算得又快又准！咱可不能被它吓住咯，要勇敢地去挑战它，把它拿下！你说是不是这个理儿呢？。
cass断面法土方计算详细步骤
一、系统环境：1操作系统WIN XP ；2应用环境：南方FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：路径：\Program Files\CAS S70\DEMO\三、准备工作：展绘坐标数据文件中的测点点号,并绘制等高线;基本操作如下：1绘图处理菜单--展野外测点点号；弹出“输入坐标数据文件名”对话框中,打开文件,展绘出测点点号；2等高线菜单--建立DTM；弹出“建立DTM”对话框中,“选择建立D TM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开文件；“结果显示”中单选“显示建三角网结果”；单击确定完成DTM的建立; 3等高线菜单--绘制等高线；弹出“绘制等值线”对话框,修改“等高距”为米；“拟合方式”中单选“三次B样条拟合”；单击确定完成等高线的绘制;4等高线菜单--删三角网;四、道路断面设计阶段工作：1. 设计线路走向,即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令,连接中测点点号421和227,起点测点421,终点测点227;如图所示：2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高;基本操作如下：工程应用菜单-绘断面图-根据已知坐标,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开文件；注意在“采样间距”中输入25米该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程；单击确定按钮;弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1：50 0；纵向1：100；在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击确定按钮;3.在纵断面图中“拉坡”大致确定道路中桩设计高：使用pline多段线从纵断面图图左侧高程标尺5米处,连接右侧高程标尺0米处;如图所示：图中红色曲线即为道路地面断面,白色直线为人工绘制的道路设计断面,每隔25米处有横断面的中桩地面高程,并可大致判断各里程处横断面的中桩设计高程,该纵断面按25米的间距有6个横断面;4. 确定设计道路的横断面相关参数,须编辑“横断面设计文件”可打开CASS安装目录中Program Files\CASS70\DEMO\ 查看“横断面设计文件”的数据格式,各个参数的具体说明请参阅CASS用户手册;现在我们需要编辑本实例中的6个横断面的设计参数,此例编辑的“横断面设计文件”如下：1,H=,I=1:1,W=5,A=,WG=,HG=2,H=,I=1:1,W=5,A=,WG=,HG=3,H=,I=1:1,W=5,A=,WG=,HG=4,H=,I=1:1,W=5,A=,WG=,HG=5,H=,I=1:1,W=5,A=,WG=,HG=6,H=,I=1:1,W=5,A=,WG=,HG=END各位朋友可将以上道路的横断面设计参数复制下来,并保存在Program Files\CASS70\DEMO\ 下,文件名为“横断面设计文件.tx t ”,以便学习本实例的朋友调用;“横断面设计文件.txt ”文件格式说明：以上文件定义了6个横断面的中线桩设计高,坡比和宽度等参数; 其中,每行的顺序号为横断面的序号,可以看到有6个横断面,每行内的H=表示道路横断断面设计高程,I=表示横断面左右侧的横坡比,W=表示道路设计宽度,A=表示道路设计横坡率,WG=表示道路两侧的沟宽,HG表示道路两侧的沟高,文件最后以END 标记文件结束;其他道路设计参数的具体说明请参考C ASS帮助文档的参考手册;｛相关提示：“横断面设计文件”可以使用工程应用菜单-断面法土方计算-道路设计参数文件,调用MS Office 中的EXCEL电子表格程序进行编辑较为直观且简便,但由于很多朋友都用Cass破解版,或者Cass版本与EXCEL 版本之间的兼容性问题,而程序无法正常弹出电子表格界面的编辑窗口;所以,本例采用了直接编辑横断面设计文件.TXT文本文件的方法;｝五、生成道路纵断面和横断面,并计算道路断面土方量：1. 工程应用菜单-生成里程文件-由纵断面线生成-新建,鼠标选中等高线地形图中绘制的纵断面设计线,在弹出“由纵断面线生成里程文件”的对话框中：在“中桩点获取方式”下单选“等分”；“横断面间距”输入25 米；“横断面左边长度”和“横断面右边长度”均输入15米；点击确定按钮后,纵断面线上会自动生成指定间距和宽度的多条横断面设计线红色,如下图：｛相关提示：横断面中桩点获取的三种方式1“等分”：只在纵断面线等间距处生成横断线；1“结点”：只在纵断面线多段线的转折点处生成横断线；3“等分且处理节点”：在等间距和转折点处均生成横断线；当在纵断面线上自动生成的横断线不符合实际需求时,可使用工程应用菜单-生成里程文件-由纵断面线生成下的子命令添加、边长、剪切、设计对横断面线进行编辑和修改,具体操作请参阅Cass用户手册｝2.工程应用菜单-生成里程文件-由纵断面线生成-生成,鼠标选中等高线地形图中绘制的纵断面设计线,弹出“生成里程文件”对话框中：在“高程点数据文件名”下,指定地形坐标高程数据文件；如：\Pro gram Files\CASS70\DEMO\在“生成的里程文件名”下,指定里程文件名为“里程文件.hdm ",并保存在默认目录DEMO下；如：\Program Files\CASS70\DEMO\里程文件.hdm在“里程文件对应的数据文件名”下,指定里程文件对应的数据文件名为“里程文件对应数据.dat ”,并保存在默认目录DEMO下；如：\P rogram Files\CASS70\DEMO\里程文件对应数据.dat在“断面线插值间距”默认为5 米,“起始里程”默认为0 ;此处插值间距为设置各横断面线上高程的插值间距；点击“确定”按钮后,系统自动在各个横断面设计线上生成对应的里程注记;如图：3.工程应用菜单-断面法土方计算-道路断面,在弹出的“断面设计参数”对话框中：在“选择里程文件”下,指定上一步中生成的“里程文件.hdm "；如：\Program Files\CASS70\DEMO\里程文件.hdm；在“横断面设计文件”下,指定本例在“四、道路断面设计阶段工作”中保存的“横断面设计文件.txt ”；如：\Program Files\CASS70\D EMO\横断面设计文件.txt ”然后,只须在“道路参数”中,输入“中桩设计高程”为6,“路宽”为5；其他默认；在“绘图参数”中,设置各个横断面图的纵横向比例尺、横断面图的间距等参数；本例默认；最后,点击确定按钮;4. 弹出“绘制纵断面图”的设置对话框,在此处设定纵断面图的绘图参数：在“断面图比例”中,默认横向1：500,纵向1：100；在“断面图位置”中,单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框;而在“绘制标尺”、“距离标注”、“高程标注位数”、“里程标注位数”、“里程高程注记设置”、“方格线间隔”等绘图参数,本例均为默认值；“断面图的间距”：如果有多个纵断面图生成时可指定纵断面图生成时每列生成个数,行列间距；本例只有单个纵断面图该项为灰色不能指定;最后,点击确定按钮,可在指定的位置自动生成纵断面图,之后注意命令提示行显示“指定横断面图起始位置”,鼠标再次在绘图区空白区域点击,各个里程处的横断面图就自动生成;本例生成的1个纵断面图和6个里程处的横断面图,如图：｛相关提示：在使用生成的多个横断面图进行“图面土方计算”之前,可以使用工程应用菜单-断面法土方计算下的子命令修改设计参数、编辑断面线、修改断面里程,对已经生成的单个横断面图中的设计断面线、地面断面线、横断面里程值进行逐一的检视和修改,具体操作方法请查阅Cass用户手册;｝5.工程应用菜单-断面法土方计算-图面土方计算,鼠标框选生成的所有横断面图后回车,命令行提示“指定土石方计算表左上角位置”时,鼠标单击绘图区空白区域,可生成土方计算表格,如图：关键提示：自动生成的各个里程处的横断面图中,必须有两条断面曲线,一条为原始地貌断面曲线红色,一条为道路断面设计曲线白色,并且两条曲线必须相交为闭合多边形才能进行土方量计算;如果横断面图的中桩两侧的地面断面曲线不够宽,无法与道路设计断面曲线相交形成闭合的多边形,土方量计算结果是不准确的;所以,生成“里程文件.hdm ”和编辑“横断面设计文件.t xt ”在断面法土方计算过程中是关键之处,“里程文件”用于生成原始的地面断面曲线,而“横断面设计文件”则用于生成道路设计断面曲线;当在生成道路断面图过程五-3 步骤中,只指定了“里程文件.hdm ”,而没有指定“横断面设计文件.txt” 和设定“道路参数”如路宽、中桩设计高等,直接点击确定按钮后,会弹出提示框“没有设计高程,是否继续绘制断面图”的提示框,点击是后,绘制出的横断面图只有原始地貌断面曲线红色,而不会生成道路断面设计曲线白色;。
道路断面法计算土方步骤
道路断面法计算土方步骤嘿，朋友们！今天咱就来讲讲道路断面法计算土方的那些事儿。
你看啊，这道路就像是一条长长的巨龙，而计算土方呢，就像是给这条巨龙量身体。
那怎么个量法呢？首先呢，咱得把道路分成一段段的，就跟切香肠似的。
这每一段可都有讲究，不能随随便便就切了。
得找好位置，就像切西瓜要找最甜的那一块一样。
然后呢，测量每一段的横断面。
这横断面就好比是巨龙的横截面，要量得仔细咯，不能马马虎虎。
想象一下，要是量错了，那可就像给巨龙穿错了衣服，多别扭啊！接着，根据测量的数据，计算出每一段横断面的面积。
这可得有点数学头脑，不能算错了呀。
不然就像做饭盐放多了，味道就不对了。
再之后，把这些横断面的面积加起来。
这就跟把一颗颗珍珠串起来变成漂亮的项链一样。
最后，根据相邻两段之间的距离，乘以这些横断面面积的和，嘿，这不就得出土方量了嘛！你说这神奇不神奇？就这么一步步的，就把道路的土方量给算出来了。
这就像是解开一道谜题，每一步都充满了挑战和乐趣。
其实啊，这道路断面法计算土方就跟咱过日子一样，都得一步一个脚印，认认真真地去做。
不能偷懒，也不能马虎。
只有这样，才能算出准确的土方量，就像咱过日子要过得踏踏实实一样。
咱再想想，要是没有这道路断面法，那修道路得多麻烦呀！不知道要挖多少土，也不知道要填多少土。
有了它，就像有了一把尺子，能把这些都量得明明白白的。
所以啊，朋友们，可得好好掌握这道路断面法计算土方的步骤。
这可是个实用的本事呢！以后要是遇到修道路的事儿，咱也能说出个一二三来，多牛啊！别小看了这一步步的计算，它可关系到道路的质量和安全呢！就像盖房子要打好地基一样重要。
咱可不能含糊，得把它学好咯，让咱的道路修得又结实又漂亮！你们说是不是这个理儿？。
cass断面法土方计算详细步骤
一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Prog ram Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
