机电工程管理与实务精品课件：19动力设备安装技术2
二级建造师《机电工程管理与实务》教材讲义完整版
二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。
1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。
3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。
(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。
机电工程管理与实务建筑机电工程施工技术PPT课件
第8页/共45页
一、建筑管道工程施工技术
3、管道支、吊、托架安装应符合设计要求，位置正确，埋设应平整牢固；固定 支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响 结构的安全。
第14页/共45页
二、建筑电气工程施工技术
3、布线系统的施工程序
（1）暗敷的导管和固定线槽、桥架等支架用的预埋螺栓、预埋板等配合土 建施工进行埋设。
（2）暗敷导管在土建模板拆除后清理管口及扫管。 （3）暗敷导管穿线。 （4）明敷的导管、线槽、桥架、插接母线等定位划线。 （5）固定明敷线路的支架或卡件或盒〈箱)等定位。 （6）敷设明敷的导管、线槽、桥架和插接式母线，并与已安装好的电气装 置连接到位。 （7）明敷导管扫管、线槽桥架内部清扫。 （8）导管穿线、线槽桥架内敷电线或电缆。插接式母线连接紧固、插接开 关定位。 （9）绝缘检查。 （10）电线、电缆终端与电气装置、器具和用电设备接线连接。 （11）试通电。
第5页/共45页
一、建筑管道工程施工技术
（三）高层建筑热水管道安装要求
1、热水供应系统的管道应采用塑料管、复合管、镀锌钢管，选用的管材和 管件的规格种类应符合设计要求。
2、高层建筑热水管道安装工艺流程为: 预制加工→预埋预留→干管安装→支管安装→管道试压→管道防腐和保温→ 管道冲洗。 3、热水立管穿过楼板的孔洞直径应大于要穿越的立管外径20～30 mm；预 制时尽量将每层立管所带的管件、配件在操作台上组装。 PP-R管道安装时，不得有轴向扭曲。穿墙或穿楼板时，不宜强制校正。 给水聚丙烯管与其他金属管道平行敷设时，应有一定的保护距离，净距离不 宜小于100 mm，且聚丙烯管宜在金属管道的内侧。 铝塑复合管敷设在吊顶、管井内的管道，管道表面(有保温层时按保温层表面 计)与周围墙、板面的净距不宜小于50 mm。
全国一级建造师机电工程管理与实务授课PPT
第一章
• • • • • •
机电工程技术
2H311000机电工程专业技术 2H311010机电工程测量 1，包括两部分内容（第1页） 2H311011掌握机电工程测量的要求 1，测量高程的两种方法（第1页） 2，测量待定位点基准线的两种方法（第2页）3， 平面控制测量中测量网等级及三角网布设要求 （第2/3页）
• • • • • • • • • •
2H313022掌握输配电线路的施工方法 1，室外线路施工方法（第56页） 2，室外电缆敷设第2条（第57页） 3，室内桥架安装第1、5条（第57页） 4，二次回路接线第2条（第58页） 5，电动机接线第2条（第58页） 2H313030动力设备安装工程施工技术 2H313031掌握气轮发电机安装技术 1，汽轮机设备安装程序（第60页） 2，轴系找正、发电转子安装（第61/62页）
• • • • • • • • • • •
2H313000工业机电工程施工技术 1，工业机电划分7类（第48页） 2H313010机械设备工程施工技术 2H313011掌握机械设备安装工程施工程序 1，设备安装程序（第49页） 2，基础验收第2点（第49页） 3，中心标牌、基准点材质（第49页） 4，地脚螺栓形式（第49页） 5，垫铁分类（第49/50页） 6，安装调整“三找”（第50页） 7，设备灌浆材料（第50页）
• 1，位置精度---由施工单位现场解决；
• 2，设备制造精度---供应商、制造商+相 关单位监造人员解决； • 3，运行精度---分阶段由相关试运行人员 解决
• • • •
2H313020电气装置安装工程施工技术 2H313021掌握电气装置工程安装的施工程序 1，常用电气装置工程施工顺序（第54页） 2，电气装置安装注意事项第1、4、11条（第 54/55页） • 3，交接试验含义（第55页） • 4，通电检验步骤第1条（第56页） • 5，交接验收第（二）条（第56页）
《机电工程管理与实务》课件
《机电工程管理与实务》P3：例如，在加热炉、锅炉、燃气轮机等高温装置中的零件就是耐热钢，要求在高温下具有良好的抗 蠕变、抗断裂和抗氧化的能力，以及必要的韧性。
P5：例如，油箱、油罐、管道、铆钉等需要弯曲和冲压加工的零件就是使用变形铝合金，变形铝合金塑性好，易于变形加工。
铸造铝合金适于铸造生产，可直接浇铸成铝合金铸件。
P8：铝塑复合管（PAP 管）：内塑料层采用中密度聚乙烯时可作饮水管，无毒、无昧、无污染，符合国家饮用水标准；内塑料层采用交联聚乙烯则可耐高温、耐高压，合用于供暖及高压用管。
P9：聚氨脂复合的排风系统。
风管合用于低、中、高压洁净空调系统及潮湿环境。
硬聚氯乙烯风管合用于洁净室含酸碱P12：气体介质绝缘材料：在电气设备中，气体除可作为绝缘材料外，还具有灭弧、冷却和保护等作用， 常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫等。
常态下， SF6 是一种无色、无昧、不燃不爆、无毒且化学性质稳定的气体。
在均匀电场中，其击穿强度约为空气的 3 倍，在 0. 3~0. 4MPa 下，其击穿强度等于或者优于变压器油。
目前广泛用于 SF6 全封闭组合电气、SF6 断路器、气体绝缘变压器、充气管路电缆等。
P15：具有挠性牵引件的输送设备，有带式输机、悬挂输送机，斗式提升机等。
无挠性牵引送机、链板输送机、刮板输送机、埋刮板输送机、小车输送件的输送设备，有螺旋输送机、滚柱输送机、气力输送机等。
P24：高压电器是指交流电压 1200V、直流电压 1500V 及其以上的电器。
我国规定低压电器是指在交流电压 1200V、直流电压 1500V 以下的电路中起通断、保护、控制或者调节作用 的电器产品P30：例如，简单的标高基准点普通作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。
P37：激光准直（铅直）仪。
用于高层建造、烟囱、电梯等施工过程中的垂直定位及以后的倾的找正测量大直径、长距离、回转型设备同心度斜观测。

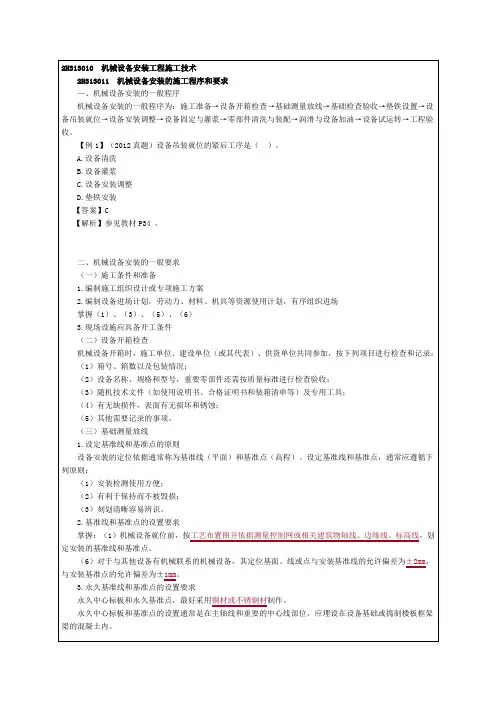

二级建造师,机电工程管理与实务,精讲班讲义 (2)
对于重要、重型、特殊设备需设置沉降观测点，用于监视、分析设备在安装、使用过程中基础的变化情况。
（四）基础检查验收
1.设备基础混凝土强度检查验收
基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求。
二、电气装置安装的施工要求
（一）电气装置的安装规定
（2）电气设备和器材在安装前的保管期限应为1年及以下。保管环境条件应具备防火、防潮、防尘、防止小动物进入等措施。瓷件应安置稳妥，不得损坏。
（3）电气设备在起吊和搬运中，受力点位置应符合产品技术文件的规定。
（4）电气设备安装用的紧固件，除地脚螺栓外应采用镀锌制品。户外用的紧固件应采用热镀锌制品。
单体试运转是按规定时间对单台设备进行全面考核，包括单体无负荷试运转和负荷试运转。单体试运转主要是考核机械部分。设备单体试运转的顺序是：先手动，后电动；先点动，后连续；先低速，后中、高速。
无负荷联动试运转主要是检査整条生产线或联动机组中各设备相互配合及按工艺流程的动作程序是否正确，同时也检查连锁装置是否灵敏可靠，信号装置是否准确无误。无负荷联动试运转应按设计规定的联动程序进行或模拟进行。从某种意义上讲，无负荷联动试运转主要是考核电气的连锁。
油断路器的安装程序：开箱检查→绝缘判断→灭弧装置及传动机构清洗检查→均压电容测定→断路器就位及本体部件安装→操作缸检查及安装→液压机构管道安装和机构调整→断路器调整试验。
4.母线安装的施工程序
封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸→封闭母线吊装→封闭母线找正固定→导体焊接→外壳焊接→电气试验→封闭母线与设备连接。
机电设备安装培训课件
目•机电设备安装概述•机电设备基础知识•机电设备安装技术•机电设备安装质量检测与验收•机电设备安装工程实例•机电设备安装工程安全与环保01机电设备安装概述机电设备安装是指将机械设备、电气设备、仪表和管道等按照设计要求进行安装、调试和检测的过程。
机电设备安装的定义与重要性定义施工准备包括技术交底、图纸会审、材料采购和现场准备等。
基础验收对设备基础进行质量检查，确保符合设计要求。
设备开箱验收核对设备清单，检查设备外观和零部件是否完好。
安装与调试按照设计图纸和技术要求进行设备的安装和调试，确保设备正常运行。
机电设备安装的基本流程机电设备安装需要遵循相关的国家和行业标准，如《机械设备安装工程施工及验收规范》、《电气装置安装工程验收规范》等。
规范根据不同的设备和行业，需要采用相应的标准，如机械设备的安装精度、管道的连接方式等，确保安装质量和安全性能。
标准机电设备安装的规范与标准02机电设备基础知识总结词了解机械部件与结构是掌握机电设备安装的基础。
详细描述介绍各种常见的机械部件，如轴承、齿轮、链条、皮带等，以及它们在机电设备中的作用和工作原理。
解释机械结构的基本概念，包括机构、构件、零件等，以及它们之间的相互关系和装配要求。
机械部件与结构电气设备与控制总结词掌握电气设备与控制技术是实现机电一体化不可或缺的环节。
详细描述介绍电气系统的基本组成，包括电源、电机、传感器、控制器等。
讲解电气原理图、接线图的基本知识，以及如何根据图纸进行电气安装和调试。
介绍常见的控制电路，如继电器控制、PLC控制等，以及它们在机电设备中的应用。
流体系统与管路总结词流体系统与管路是实现机电设备中能量传输和物料输送的重要部分。
详细描述介绍流体系统的基本概念，包括液压、气压和液力传动等。
讲解各种管路的材料选择、连接方式以及管路布局的原则。
介绍流体系统中的常见元件，如泵、阀、管道等，以及它们在系统中的作用和工作原理。
安全防护与环保总结词安全防护与环保是机电设备安装过程中必须考虑的重要因素。
机电工程管理与实务 PPT课件
整体来把握教材及各课程之间的关系。 • 研读教材需要一定的时间和精力投入，考生宜早做安排。很多考生在
学习上喜欢先松后紧，一开始并不在意，到考前突击复习，搞得十分 紧张。每年临考之时都有一些学生遗憾地抱怨，再有一周时间复习肯 定能够过关，与其考前后悔，不如笨鸟先飞。 • 强调对教材的研读，是要突出全面理解和融会贯通，并不是要求考生 把指定教材的全部内容逐字逐句地背下来。 • 研读教材要注意准确把握文字背后的复杂含义，研读教材还要注意不 同章节的内在联系，能够从整体上对应考科目进行全面系统的掌握。
• （二）基准线测量方法：它是利用经纬仪和检定钢尺，根据两点成一 直线原理测定基准线。测定待定点位置的方法有水平角测量和竖直角 测量，这是确定地面点位置的基本方法。每两个点位都可以连成一条
直线（或基准线）
• 1. 保证量距精度的方法：返测丈量。量距精度以两测回的差数与距
离之比表示。
P2
13
全国二级建造师执业资格考前培训
组织现场调组织现场调试小组试小组调试准备及现场勘察调试准备及现场勘察系统调试前的系统调试前的各项检查各项检查系统的风量和水量测定与调整系统的风量和水量测定与调整通通风系统设备单机试运转及调整风系统设备单机试运转及调整楼宇及消防自楼宇及消防自控系统相关设备检查控系统相关设备检查空调及通风单体设备自空调及通风单体设备自控调试控调试空调及通风防排烟系统自控联动调空调及通风防排烟系统自控联动调试试系统无生产负荷联合试运转及调试系统无生产负荷联合试运转及调试资料资料整理及移交
5
• 一本好的习题复习资料应该按照考试大纲和指定 教材的内容，以“考题”的形式进行归纳整理， 并附有多套模拟试题，具有一定的参考价值。通 过练习、模拟，你可以自我测试对教材的理解掌 握程度，了解哪些内容知道，哪些问题能回答， 哪些章节没把握，哪些试题你以前根本没见过， 哪门课比较起来掌握得较好，等等，从而为你进 一步学习做好思想和时间上的准备。但复习资料 不宜过多，选一两本就行了，多了容易眼花，反 而不利于复习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【真题】锅炉本体受热面组合安装的一般 程序中，设备清点检查的紧后工序是（ ）
A.压力试验 B.泄露试验 C.灌水试验 D.通球试验
【答案】D
锅炉热态调试与试运转
锅炉首次点火前，汽包锅炉应进行一次汽包 严密性水 工作压力下的严密性水压试验，直流锅炉宜
压试验 进行一次过热器出口工作压力的严密性水压 试验
汽包：①将锅炉各部分受热面（下降管、水冷壁、 省煤器、过热器等）连接在一起的构件；
②它的储热能力可以提高锅炉运行的安全性； ③在负荷变化时，可以减缓汽压变化的速度； ④保证蒸汽品质。 水冷壁：位于炉膛的四壁，吸收辐射热，使水受热 蒸发，保护炉墙，从而炉墙结构可以做的轻一些、薄一 些。 过热器.：加热饱和蒸汽至过热蒸汽，供给高压缸 省煤器：提高锅炉效率，降低锅炉的排烟温度，节 约燃料
锅炉化学 化学清洗结束至锅炉启动时间不应超过20 d， 清洗 超过20 d时应采取停炉保养保护措施
蒸汽的管
路的冲洗 与吹洗
（2015多 选）
减温水管系统和锅炉过热器、再热器及过热 蒸汽管道吹洗。吹洗过程中，至少有1次停炉 冷却(12 h以上)
锅炉试运 300 MW及以上的机组，应连续完成168 h
行 满负荷试运行
【2015年真题】发电机设备的安装程序中 ，发电机穿转子的紧前工序是（ ）。
A.定子就位 B.定子及转子水压试验 C.氢冷器安装 D.端盖、轴承、密封瓦调整安装 答案：B
发电机转子安装技术要求 发电机转子穿装前进行单独气密性试验.重点 检查集电环下导电螺钉、中心孔堵板的密封状况 ，消除泄漏后应再经漏气量试验，试验压力和允 许漏气量应符合制造厂规定。 发电机转子穿装工作，必须在完成机务、电 气与热工仪表的各项工作后，会同有关人员对定 子和转子进行最后清扫检查，确信其内部清洁、 无任何杂物并经签证后方可进行。
汽包安装施工程序 （1）汽包的画线→ （2）汽包支座的安装 → （3）汽包吊环的安装→ （4）汽包的吊装 → （5）汽包的找正。 17、汽包吊装的工艺和方法 汽包的吊装有①水平起吊、②转动起吊和 ③倾斜起吊（大型锅炉的汽包吊装多采用）三 种方法。
锅炉本体受热面组合安装的一般程序 1.锅炉受热面施工程序 锅炉受热面的施工程序为：设备及其部件清 点检查一通球试验与清理一联箱找正划线一管子 就位对口焊接一组件地面验收一组件吊装一组件 高空对口焊接一组件整体找正等。 3）锅炉组件吊装原则。锅炉钢架安装验收合 格后，锅炉组件吊装原则是：先上后下，先两侧 后中间，先中心再逐渐向炉前、炉后进行
【2015年真题】锅炉蒸气管道的冲洗与吹 洗范围，不包括( )。
A.减温水管系统 B.过热器 C.再热器 D.凝汽器
谢谢收看
祝大家取得好成绩 ————————
—
锅炉钢架安装工艺和方法 组件吊装: （1）组件重心的确定，主要考虑方形、长圆柱体 和三角形等物体； （2）起吊节点的选定，即根据组件的结构、强度 、刚度，机具起吊高度、起重索具安全要求等选定； （3）组件绑扎；即为了防止组件在吊装时产生滑 动、梁边锐角对绳索的切割、避免吊绳夹角过大等所进 行的垫衬和捆绑等，以确保吊装的安全性； （4）试吊； （5）吊装就位。
锅炉系统主要设备的安装技术要求 锅炉就是利用燃料释放的热能或其他热能加热给水.以 获得规定参数（温度、压力）和品质的热量或产生动力。 锅炉由本体设备、辅助设备和附件等购成。锅炉本体 设备包括炉膛、燃烧器、锅筒或汽水分离器、水冷壁、过 热器、再热器、省煤器、空气预热器、烟道、构架和炉墙 等主要部件；锅炉辅助设备包括送引风设备、给煤制粉设 备、吹灰设备、除灰排渣没备等。
三、发电机设备的安装技术要求 （一）发电机设备安装程序 发电机设备的安装程序是：定子就位→定 子及转子水压试验→发电机穿转子→氢冷器安 装→端盖、轴承、密封瓦调整安装→励磁机安 装→对轮复找中心并连接→整体气密性试验等 。
作为发电机提供磁场建立的附属小型发电机叫做励磁 机
励磁机由原动机拖动旋转（工作励磁机通常和发动机 同轴，备用励磁机则靠电动机带动），它本身就是一个交 流发电机，发出的交流电经过整流变成直流电然后通过滑 环进入发电机转子绕组,形成两级磁场,当原动机带动发电 机转子旋转时,就成了旋转磁场。
炉膛：燃料在炉膛进行合理的燃烧 燃烧器：安装在炉墙上面，其作用是将燃 料和空气以一定的速度送入炉膛内部，使燃料 能够适时地着火，并迅速完全地燃烧。 空气预热器：安装在锅炉的最末端，进一 步降低排烟温度，提高锅炉效率。
锅炉钢架安装技术要点 锅炉钢架是炉体的支撑构架。 ①基础划线→②柱底板安装、找正→③立 柱、垂直支撑、水平梁、水平支撑安装（保证 立柱的垂直度和柱间间距, 立柱上、下段接头 之间间隙，否则应垫不锈钢垫片）→④整体找 正→⑤高强度螺栓终紧→⑥平台、扶梯、栏杆 安装。
