电生磁实验

第三节：电生磁

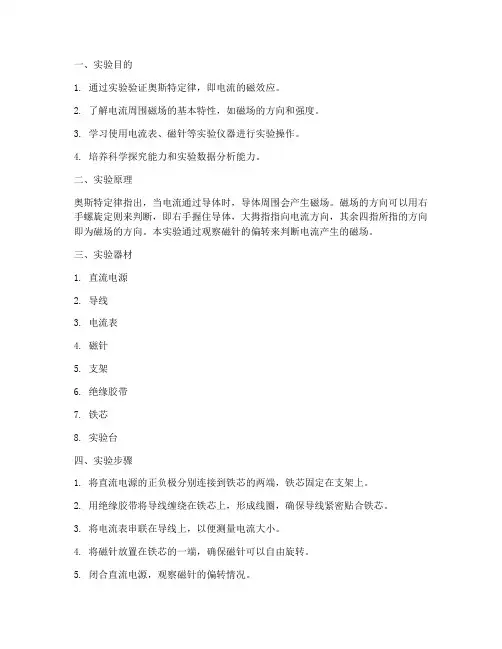

探究实验一：电流的磁效应（奥斯特实验）

1、步骤一：请同学们拿出小磁针，让它自由静止（指示南北方向），在小磁针的上方平行于小磁针放一导线，然后把导线的两端分别接在电源的两极上（注意：短时间短路不会烧坏电池），如图一所示，你观察到了什么现象？

实验现象：小磁针（选填“静止不动”或“顺时针转动”或“逆时针转动”）

这一现象说明了：通电导线的周围。（填“有磁场”或“无磁场”）

2、步骤二：改变电流的方向，重做刚才的实验。你又看到什么现象？这说明了什么？

实验现象：小磁针（选填“静止不动”或“顺时针转动”或“逆时针转动”）

这一现象说明了：通电导线周围磁场的方向与电流的方向。（填“有关”或“无关”）

探究实验二：通电螺丝管的磁场是什么样的

1、在我们熟悉的各种磁体的磁场中，通电螺线管的磁场可能与哪种磁体的相似？是与条形磁体还是蹄形磁体的磁场相似？

2、将螺线管平放在水平桌面上，在它的周围按图二所示把小磁针放在螺线管四周不同的位置，待小磁针静止时闭合开关，观察小磁针N极的方向，这个方向就是该点的磁场方向。

3、跟图三对比，通电螺线管外部的磁场跟哪种磁体的磁场相似？

结论：通电螺线管外部的磁场与磁体的磁场相似。

探究实验三：通电螺线管的极性与电流方向之间有什么关系

1、在图四中标出甲、乙两个螺丝管中的电流方向。

2、按图四甲连接电路，在螺丝管的两端分别放置一个小磁针，待小磁针静止时，

闭合开关，观察并记录小磁针及螺丝管的N、S极并标在图甲中。

3、按图四乙连接电路，重复步骤2。

问题：通电螺线管的极性与电流方向之间有什么关系？你能借用自己手指的关系来描述通电螺线管的电流方向与N极位置的关系吗？
